  1. 硬件描述语言

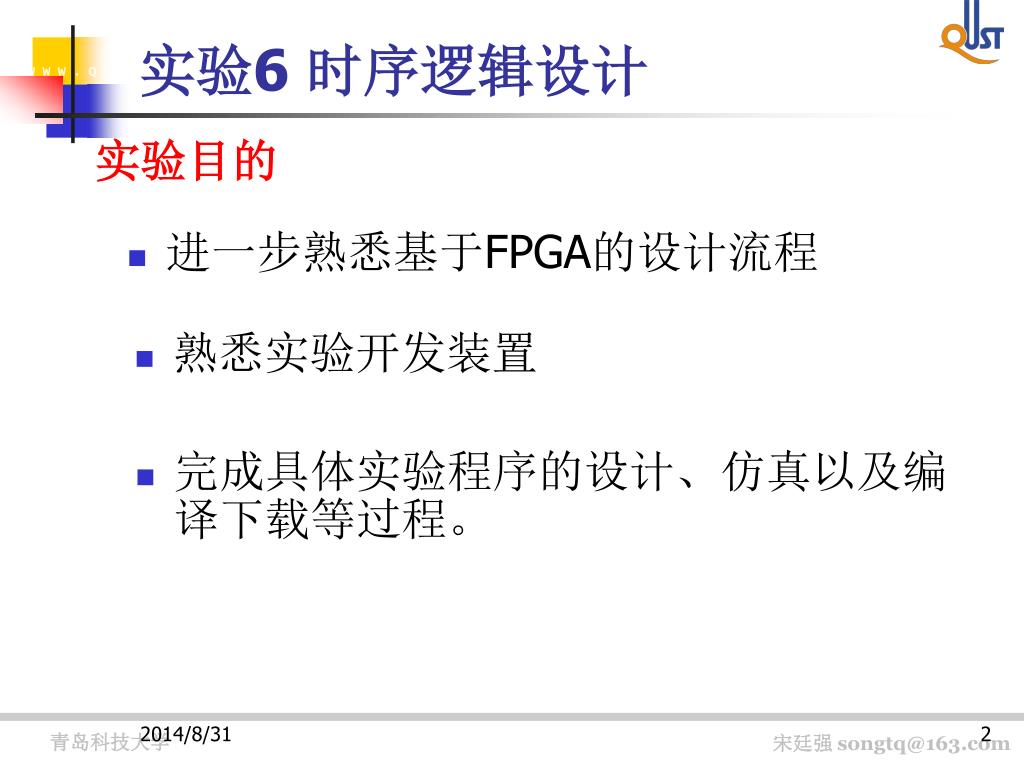

  2. 实验6 时序逻辑设计 实验目的 • 进一步熟悉基于FPGA的设计流程 • 熟悉实验开发装置 • 完成具体实验程序的设计、仿真以及编译下载等过程。

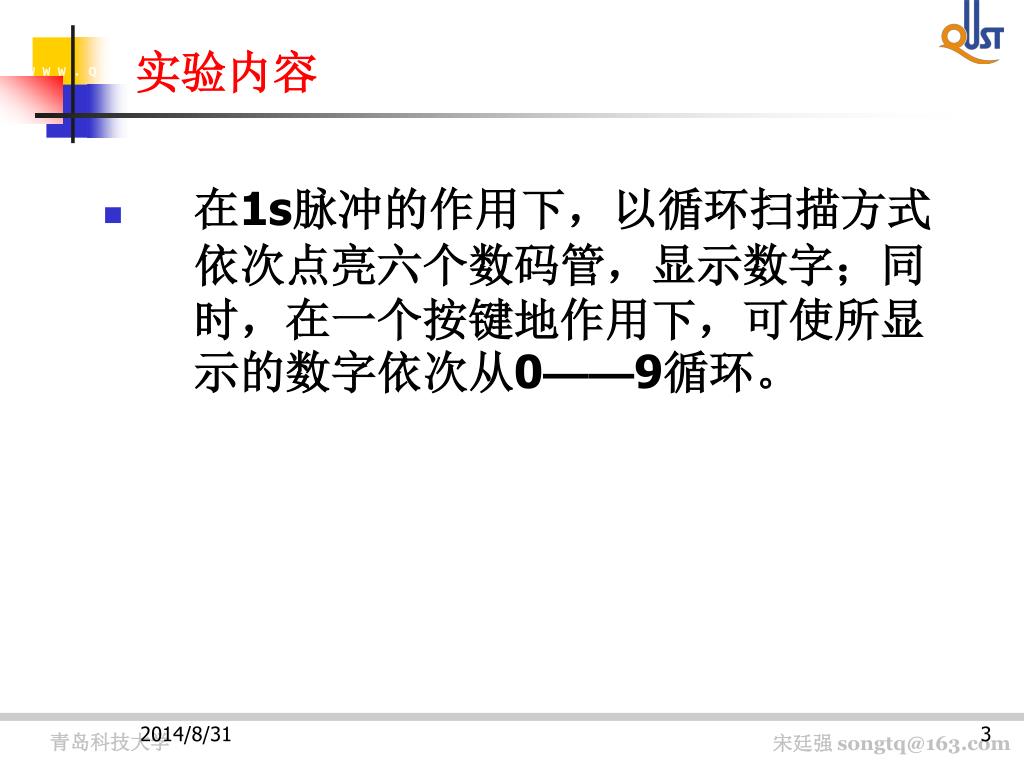

  3. 实验内容 • 在1s脉冲的作用下，以循环扫描方式依次点亮六个数码管，显示数字；同时，在一个按键地作用下，可使所显示的数字依次从0——9循环。

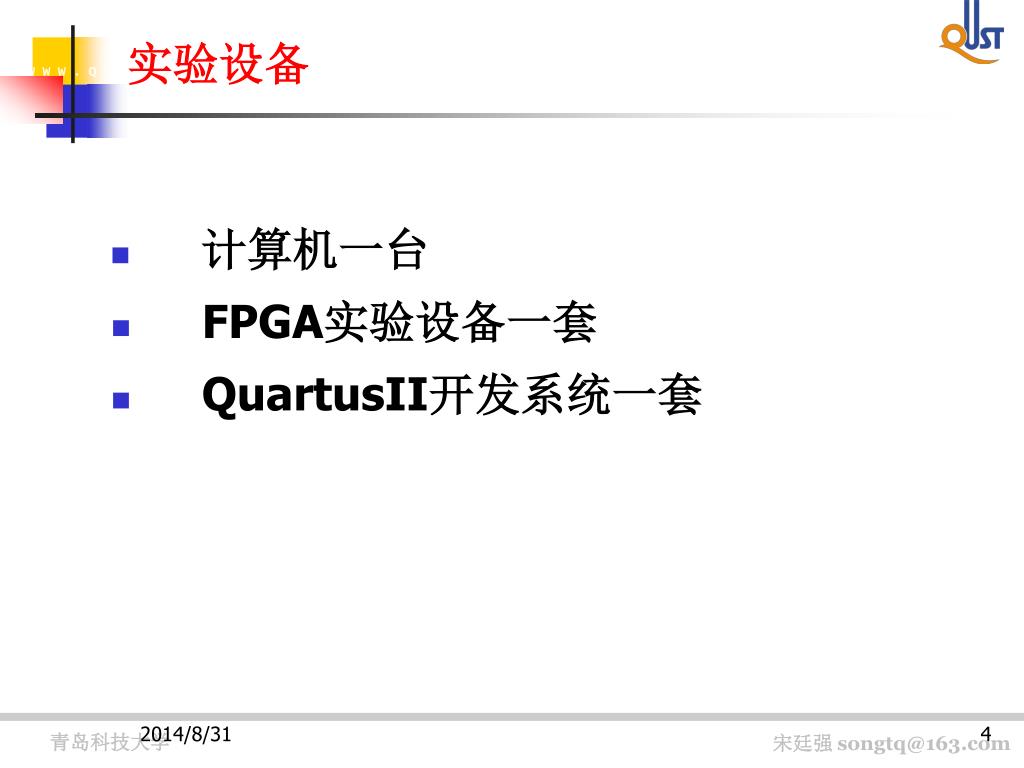

  4. 实验设备 • 计算机一台 • FPGA实验设备一套 • QuartusII开发系统一套

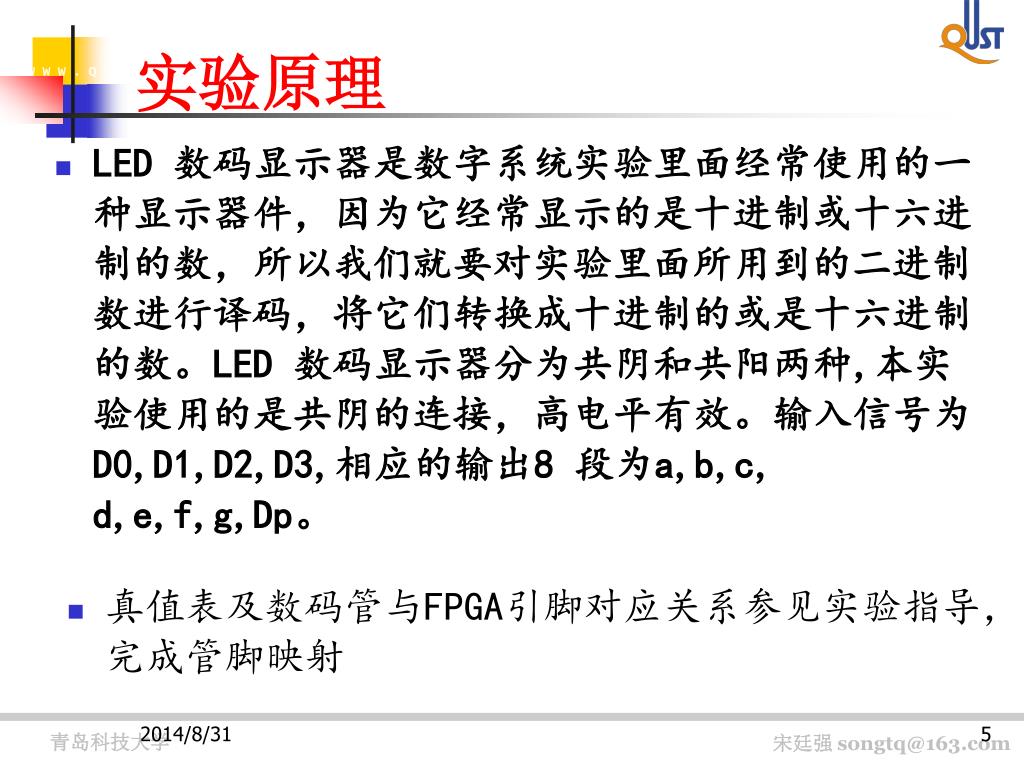

  5. 实验原理 • LED 数码显示器是数字系统实验里面经常使用的一种显示器件，因为它经常显示的是十进制或十六进制的数，所以我们就要对实验里面所用到的二进制数进行译码，将它们转换成十进制的或是十六进制的数。LED 数码显示器分为共阴和共阳两种,本实验使用的是共阴的连接，高电平有效。输入信号为D0,D1,D2,D3,相应的输出8 段为a,b,c, d,e,f,g,Dp。 • 真值表及数码管与FPGA引脚对应关系参见实验指导，完成管脚映射

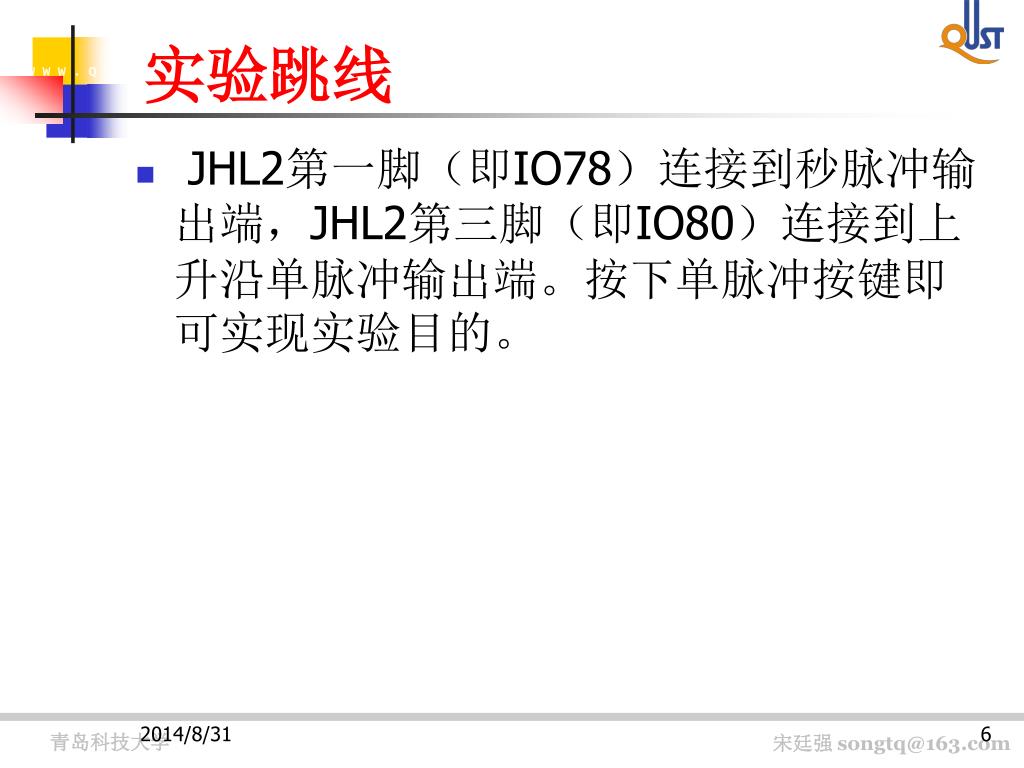

  6. 实验跳线 • JHL2第一脚（即IO78）连接到秒脉冲输出端，JHL2第三脚（即IO80）连接到上升沿单脉冲输出端。按下单脉冲按键即可实现实验目的。

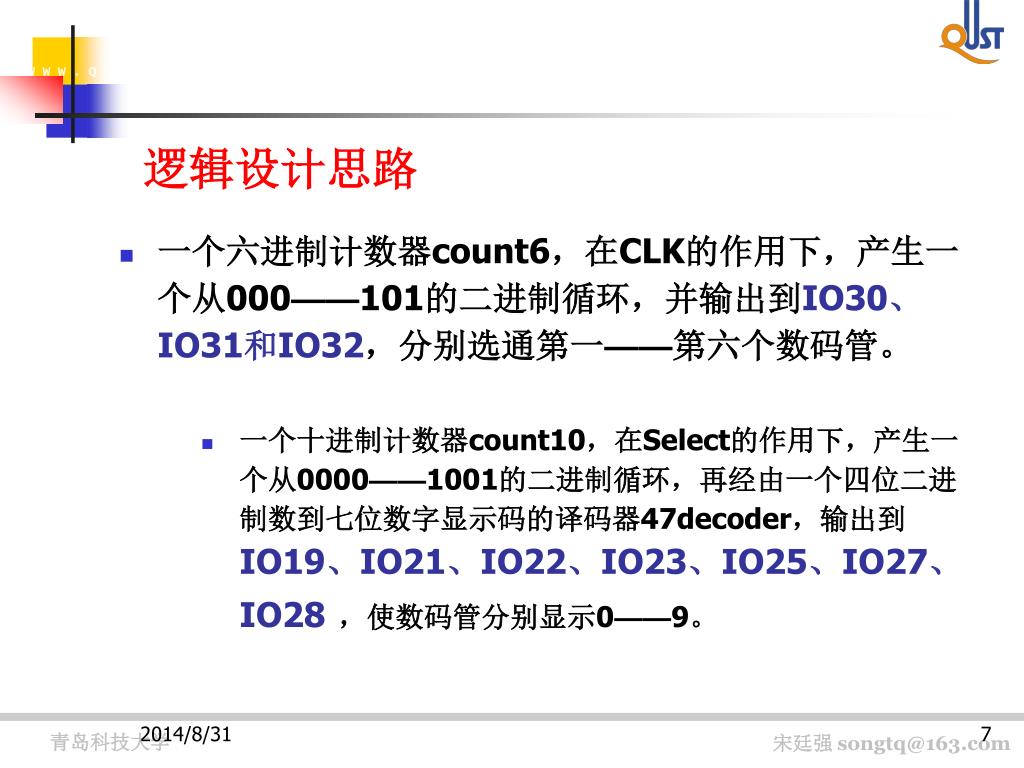

  7. 一个十进制计数器count10，在Select的作用下，产生一个从0000——1001的二进制循环，再经由一个四位二进制数到七位数字显示码的译码器47decoder，输出到IO19、IO21、IO22、IO23、IO25、IO27、IO28，使数码管分别显示0——9。一个十进制计数器count10，在Select的作用下，产生一个从0000——1001的二进制循环，再经由一个四位二进制数到七位数字显示码的译码器47decoder，输出到IO19、IO21、IO22、IO23、IO25、IO27、IO28，使数码管分别显示0——9。 逻辑设计思路 • 一个六进制计数器count6，在CLK的作用下，产生一个从000——101的二进制循环，并输出到IO30、IO31和IO32，分别选通第一——第六个数码管。

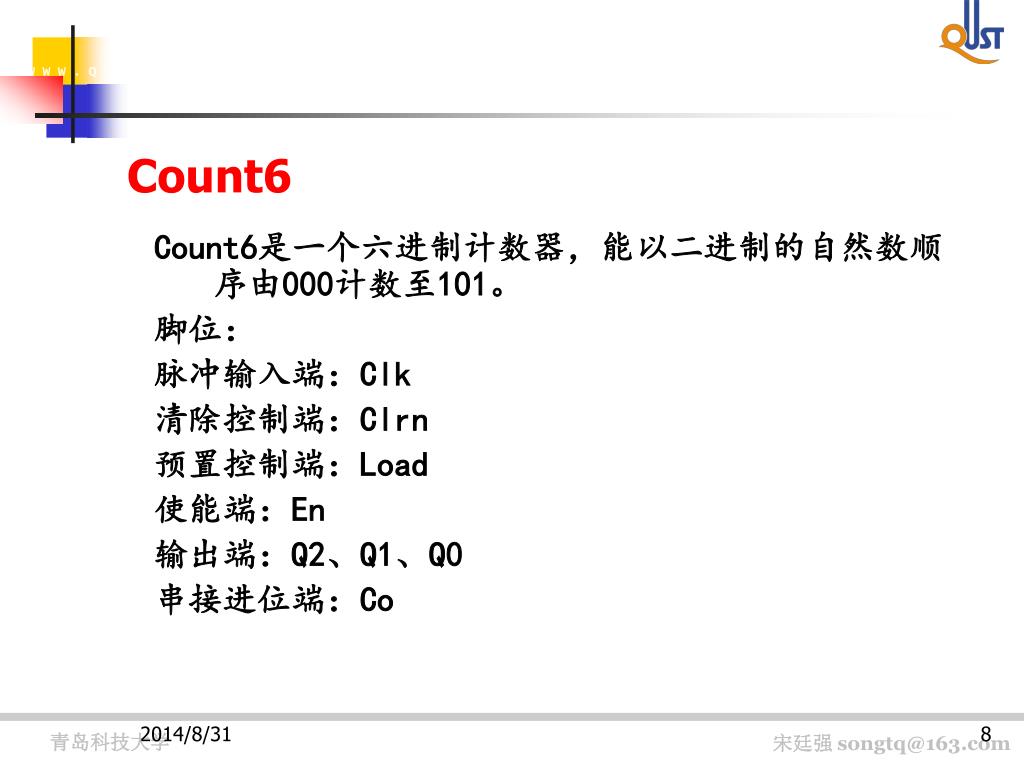

  8. Count6是一个六进制计数器，能以二进制的自然数顺序由000计数至101。Count6是一个六进制计数器，能以二进制的自然数顺序由000计数至101。 脚位： 脉冲输入端：Clk 清除控制端：Clrn 预置控制端：Load 使能端：En 输出端：Q2、Q1、Q0 串接进位端：Co Count6

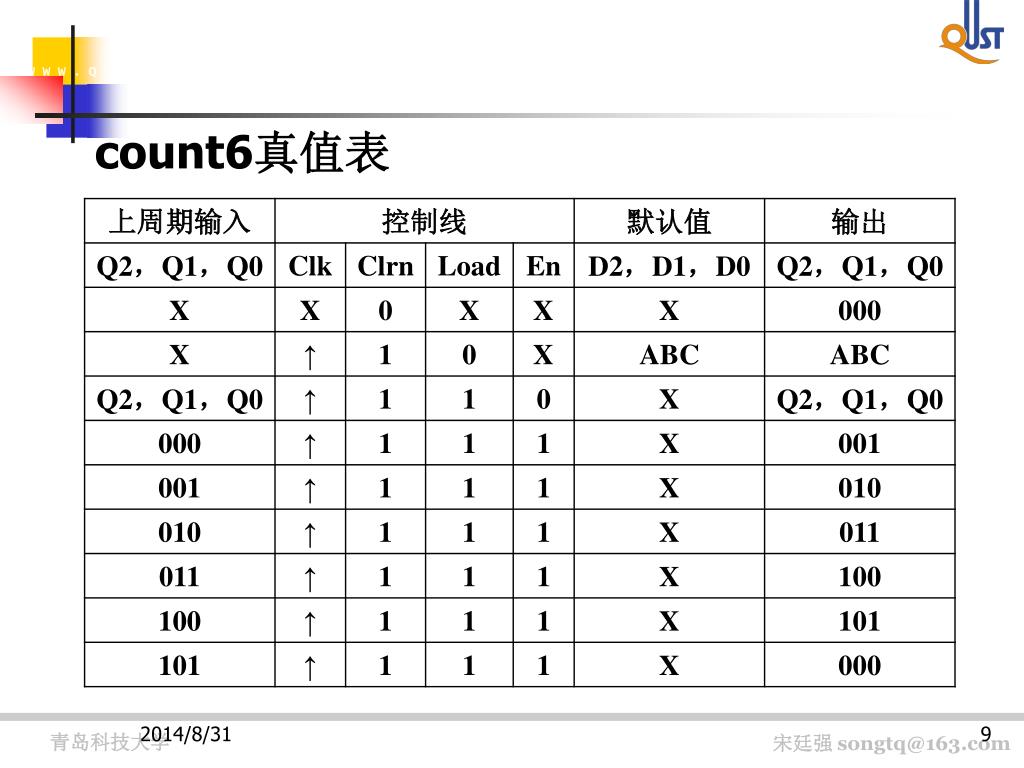

  9. count6真值表

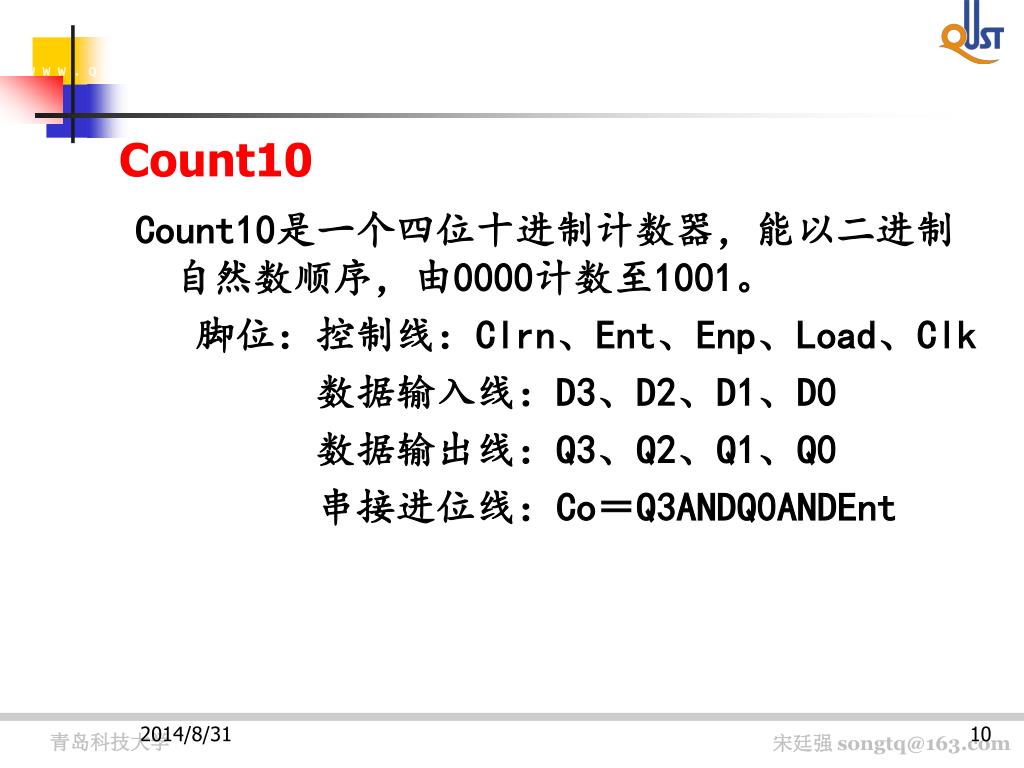

  10. Count10 Count10是一个四位十进制计数器，能以二进制自然数顺序，由0000计数至1001。 脚位：控制线：Clrn、Ent、Enp、Load、Clk 数据输入线：D3、D2、D1、D0 数据输出线：Q3、Q2、Q1、Q0 串接进位线：Co＝Q3ANDQ0ANDEnt

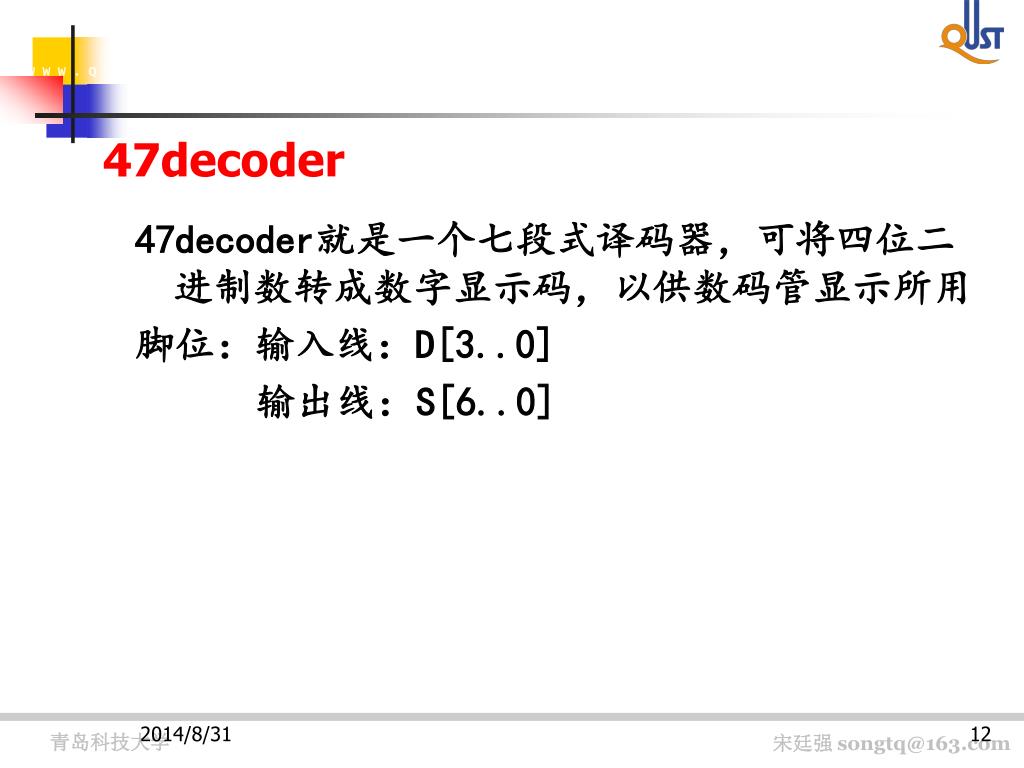

  11. 47decoder 47decoder就是一个七段式译码器，可将四位二进制数转成数字显示码，以供数码管显示所用 脚位：输入线：D[3..0] 输出线：S[6..0]

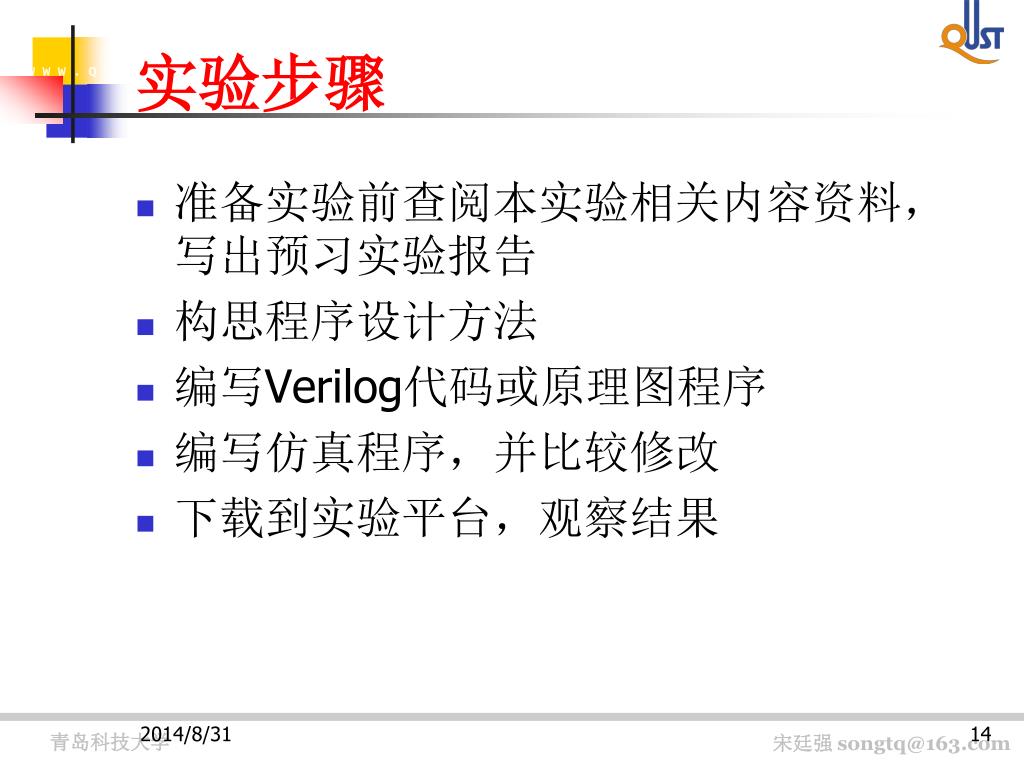

  12. 实验步骤 • 准备实验前查阅本实验相关内容资料，写出预习实验报告 • 构思程序设计方法 • 编写Verilog代码或原理图程序 • 编写仿真程序，并比较修改 • 下载到实验平台，观察结果

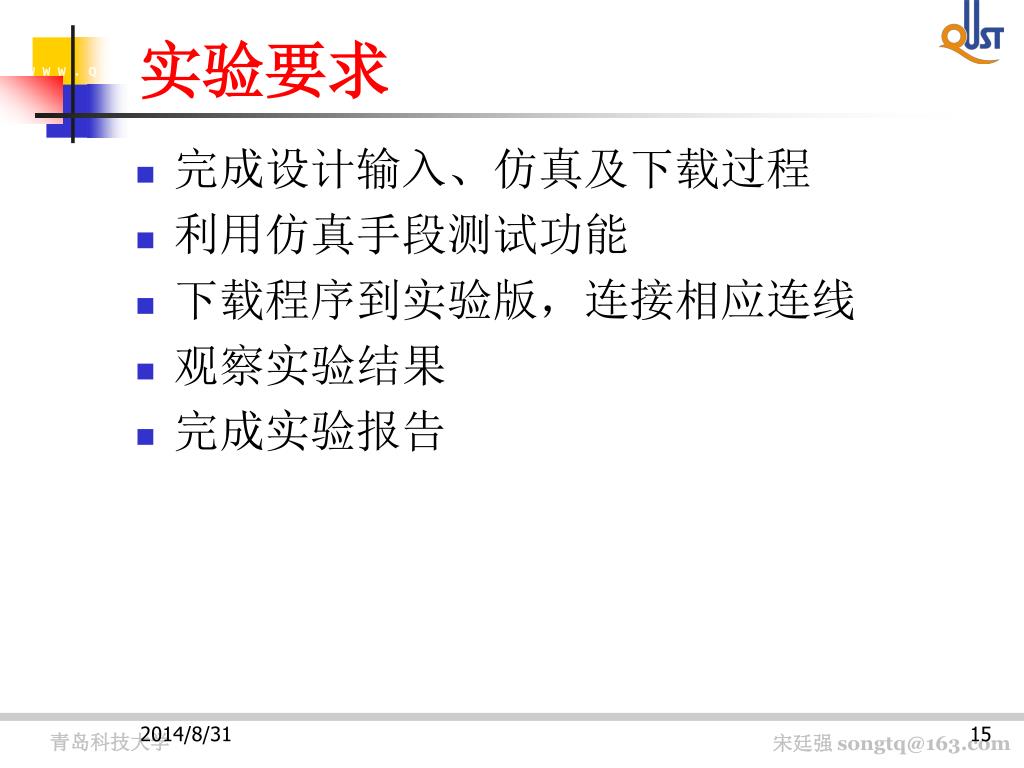

  13. 实验要求 • 完成设计输入、仿真及下载过程 • 利用仿真手段测试功能 • 下载程序到实验版，连接相应连线 • 观察实验结果 • 完成实验报告
