第四节入侵报警系统的调试

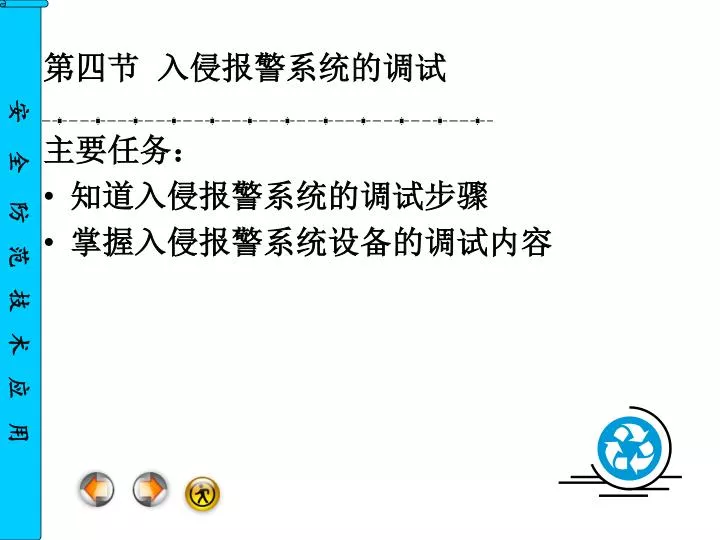

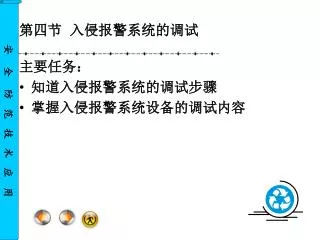

第四节入侵报警系统的调试 主要任务： • 知道入侵报警系统的调试步骤 • 掌握入侵报警系统设备的调试内容

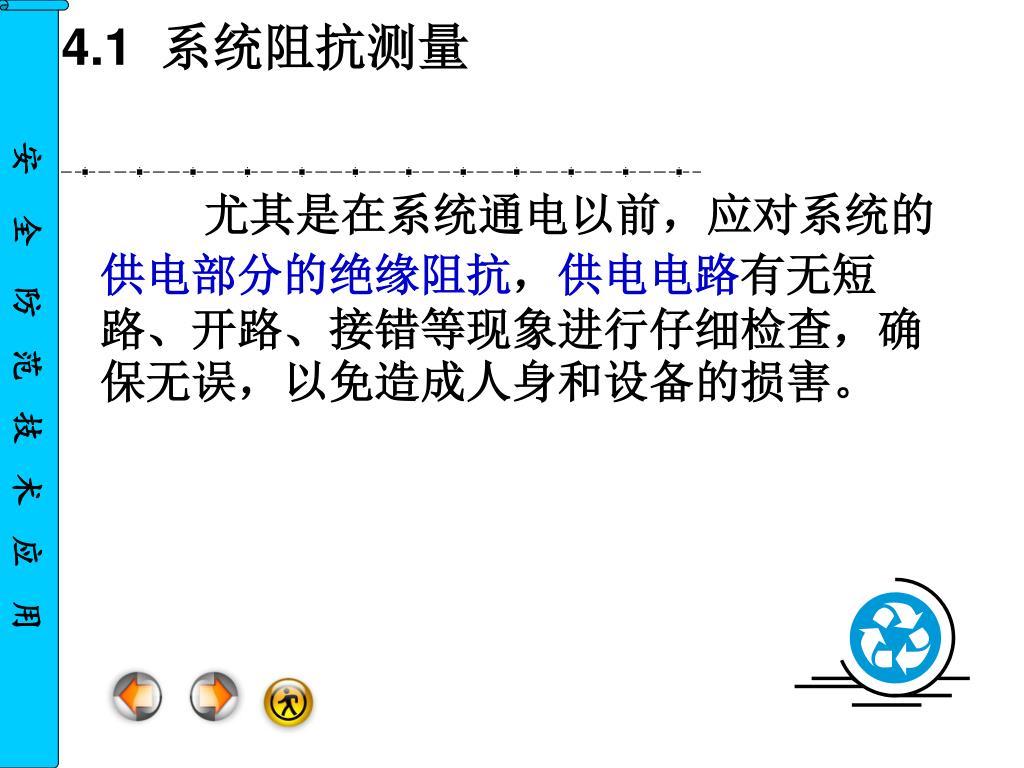

4.1 系统阻抗测量 尤其是在系统通电以前，应对系统的供电部分的绝缘阻抗，供电电路有无短路、开路、接错等现象进行仔细检查，确保无误，以免造成人身和设备的损害。

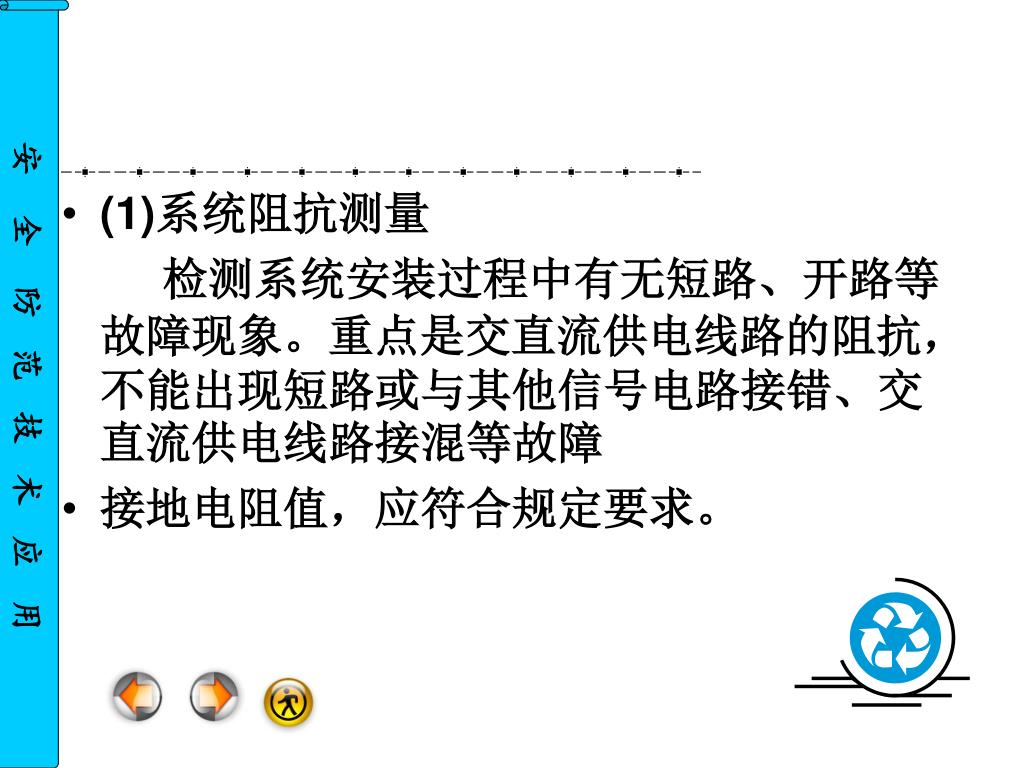

(1)系统阻抗测量 检测系统安装过程中有无短路、开路等故障现象。重点是交直流供电线路的阻抗，不能出现短路或与其他信号电路接错、交直流供电线路接混等故障 • 接地电阻值，应符合规定要求。

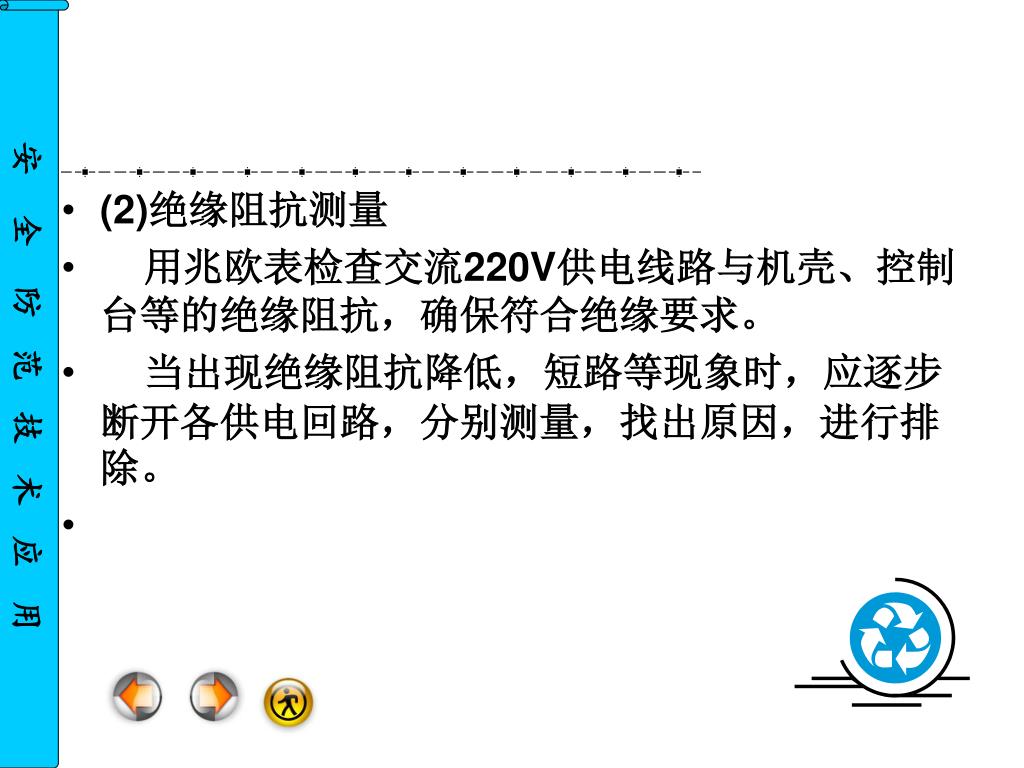

(2)绝缘阻抗测量 • 用兆欧表检查交流220V供电线路与机壳、控制台等的绝缘阻抗，确保符合绝缘要求。 • 当出现绝缘阻抗降低，短路等现象时，应逐步断开各供电回路，分别测量，找出原因，进行排除。

(3)系统接地电阻测量 • 检查系统接地是否良好，测量控制台裸露的导电部分，以及各种设备裸露在外面易被触及的导电部分的

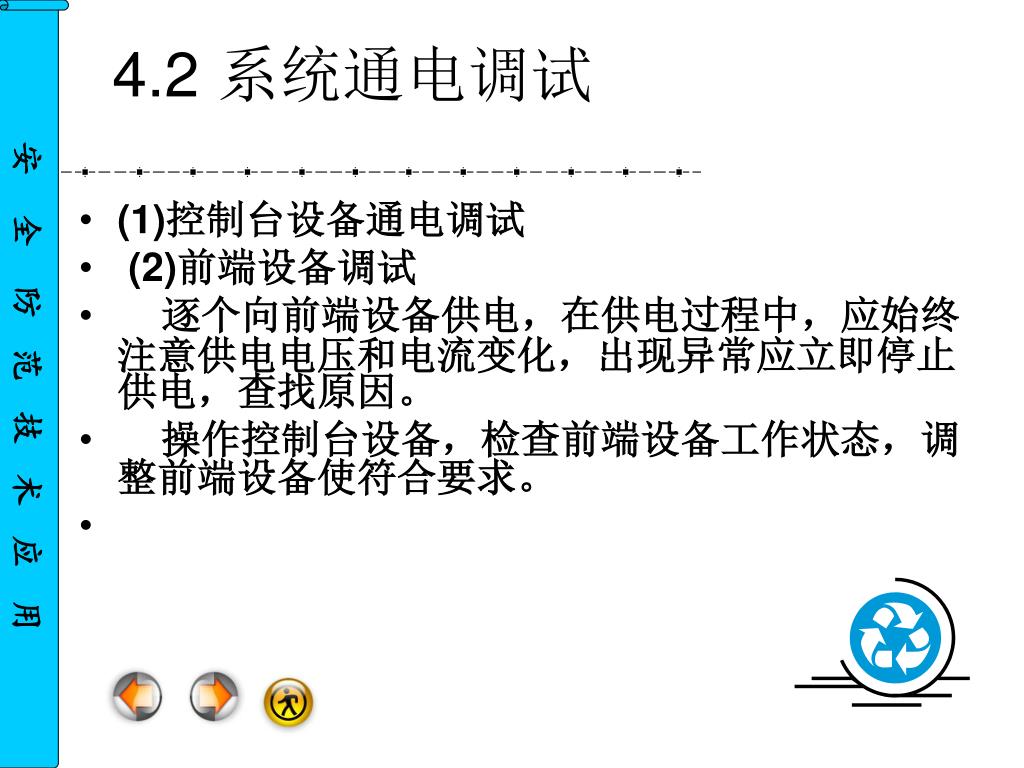

4.2 系统通电调试 • (1)控制台设备通电调试 • (2)前端设备调试 • 逐个向前端设备供电，在供电过程中，应始终注意供电电压和电流变化，出现异常应立即停止供电，查找原因。 • 操作控制台设备，检查前端设备工作状态，调整前端设备使符合要求。

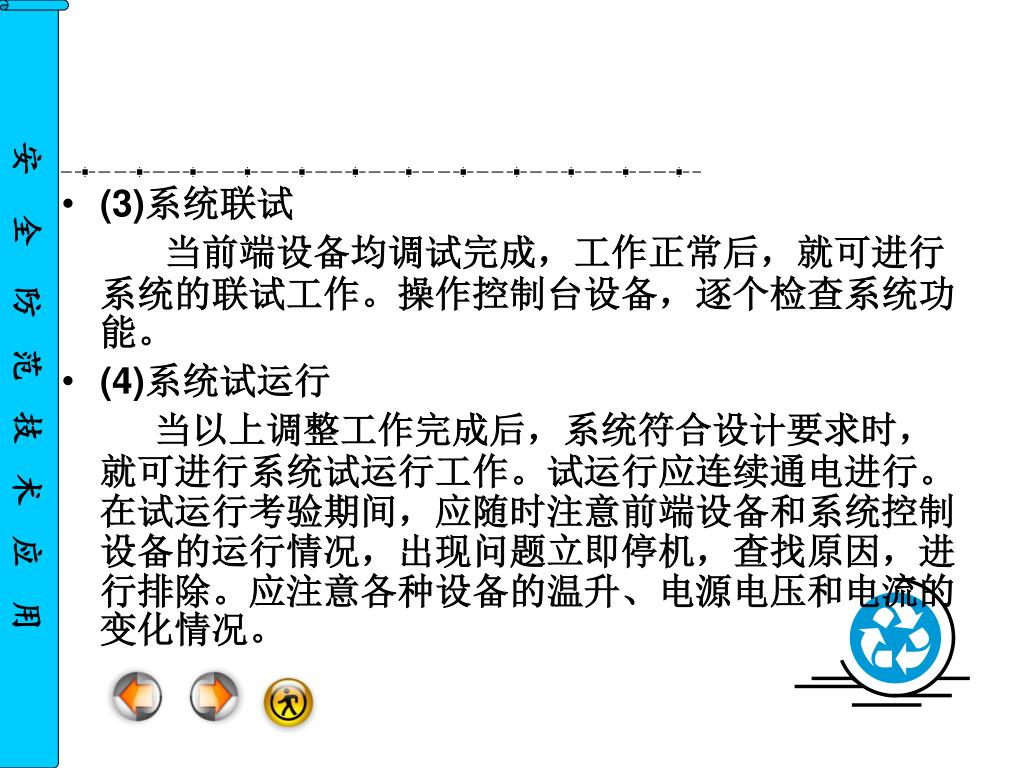

(3)系统联试 当前端设备均调试完成，工作正常后，就可进行系统的联试工作。操作控制台设备，逐个检查系统功能。 • (4)系统试运行当以上调整工作完成后，系统符合设计要求时，就可进行系统试运行工作。试运行应连续通电进行。在试运行考验期间，应随时注意前端设备和系统控制设备的运行情况，出现问题立即停机，查找原因，进行排除。应注意各种设备的温升、电源电压和电流的变化情况。

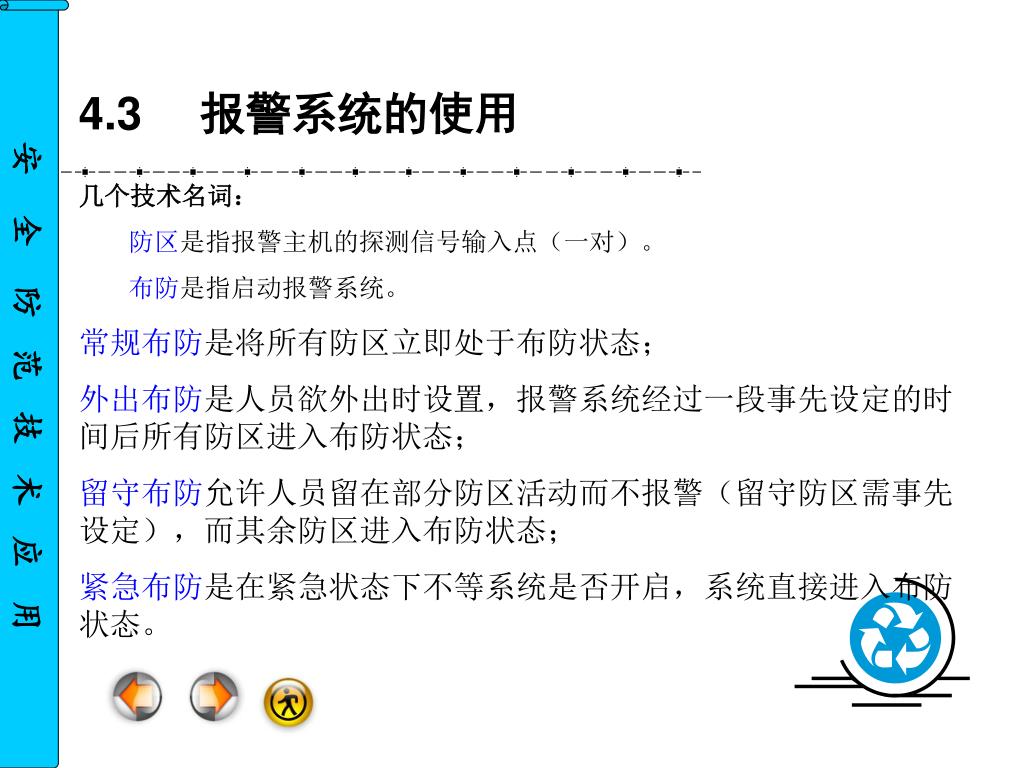

4.3报警系统的使用 几个技术名词：防区是指报警主机的探测信号输入点（一对）。布防是指启动报警系统。常规布防是将所有防区立即处于布防状态；外出布防是人员欲外出时设置，报警系统经过一段事先设定的时间后所有防区进入布防状态；留守布防允许人员留在部分防区活动而不报警（留守防区需事先设定），而其余防区进入布防状态；紧急布防是在紧急状态下不等系统是否开启，系统直接进入布防状态。

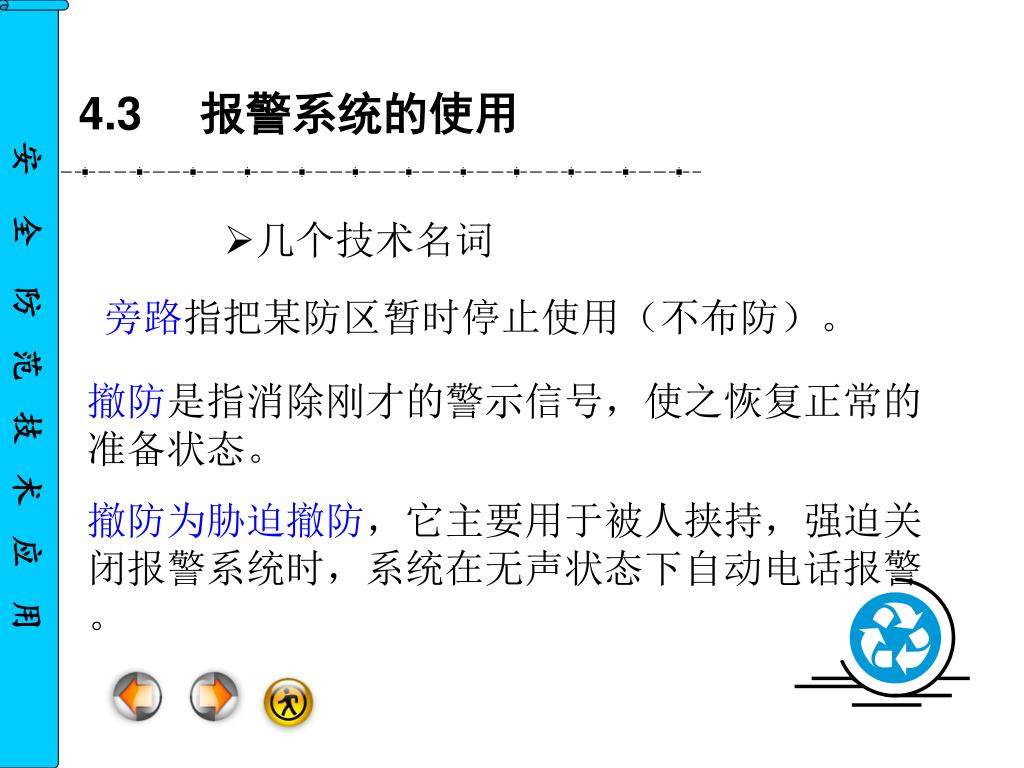

几个技术名词 4.3报警系统的使用旁路指把某防区暂时停止使用（不布防）。撤防是指消除刚才的警示信号，使之恢复正常的准备状态。撤防为胁迫撤防，它主要用于被人挟持，强迫关闭报警系统时，系统在无声状态下自动电话报警。

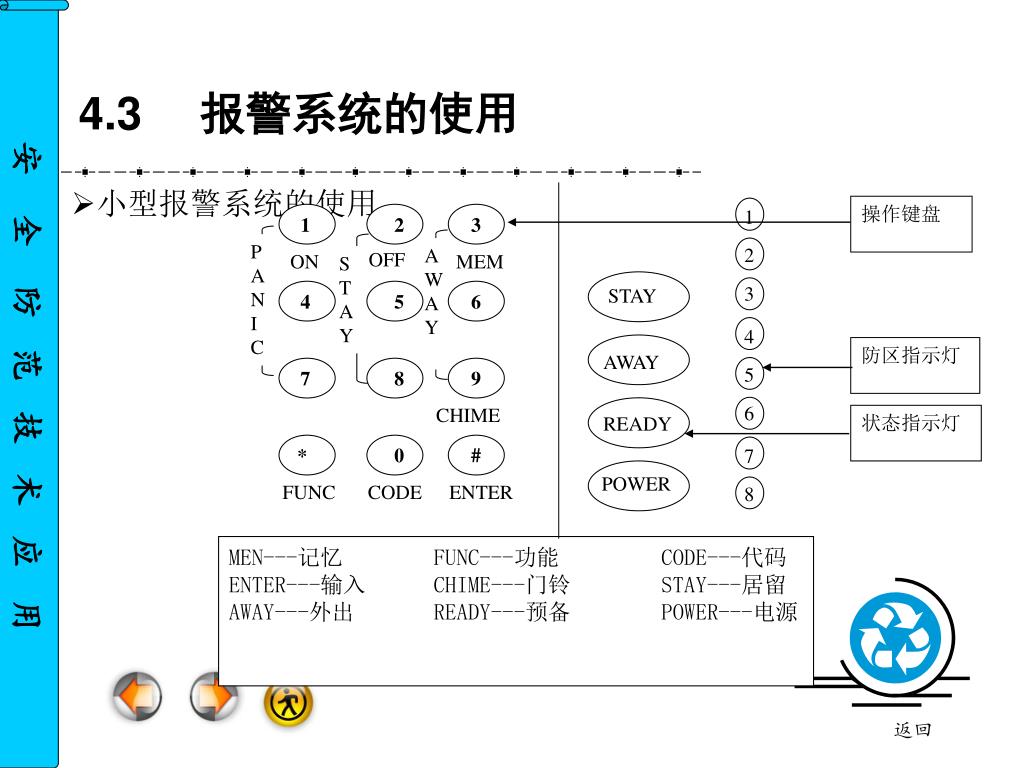

操作键盘 1 1 2 3 2 OFF ON MEM 3 STAY 4 5 6 4 防区指示灯 AWAY 5 7 8 9 6 CHIME 状态指示灯 READY 0 # * 7 POWER FUNC CODE ENTER 8 MEN---记忆 FUNC---功能 CODE---代码 ENTER---输入 CHIME---门铃 STAY---居留 AWAY---外出 READY---预备 POWER---电源 P A N I C AWAY STAY 小型报警系统的使用 4.3报警系统的使用返回

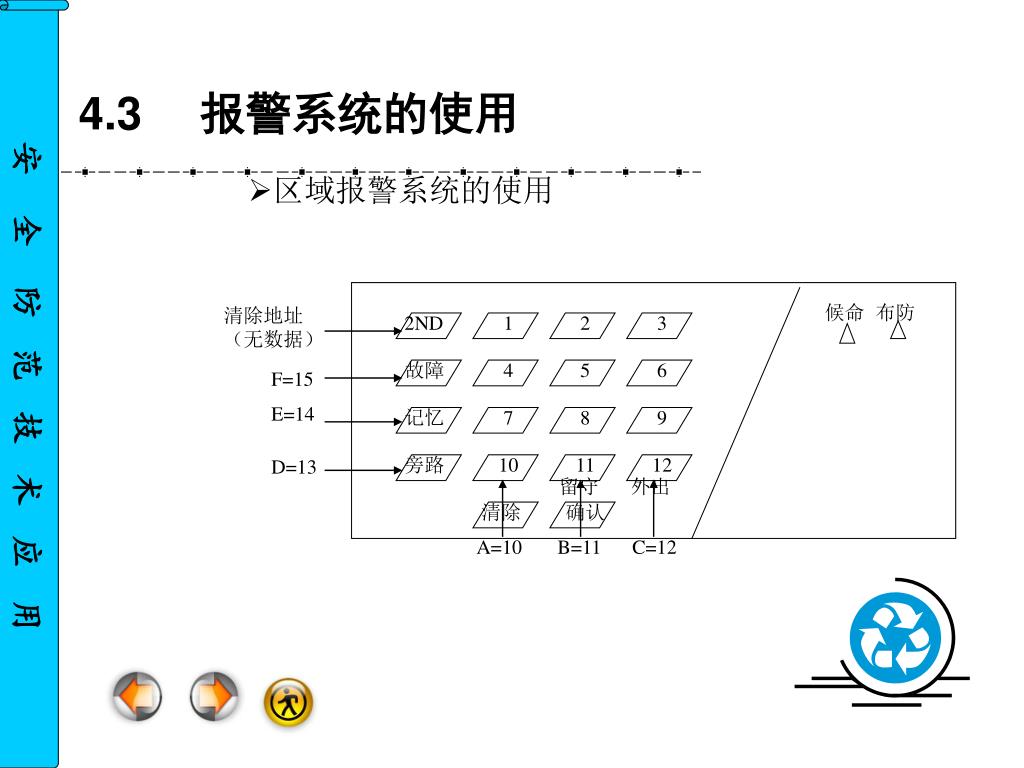

布防候命清除地址（无数据） 5 6 4 1 故障 8 2 2ND 3 11 7 9 记忆旁路 12 确认清除 10 F=15 E=14 D=13 留守外出 A=10 B=11 C=12 区域报警系统的使用 4.3报警系统的使用
