  1. 第八章LED七段顯示器輸出實驗 Ping-Liang Lai (賴秉樑)

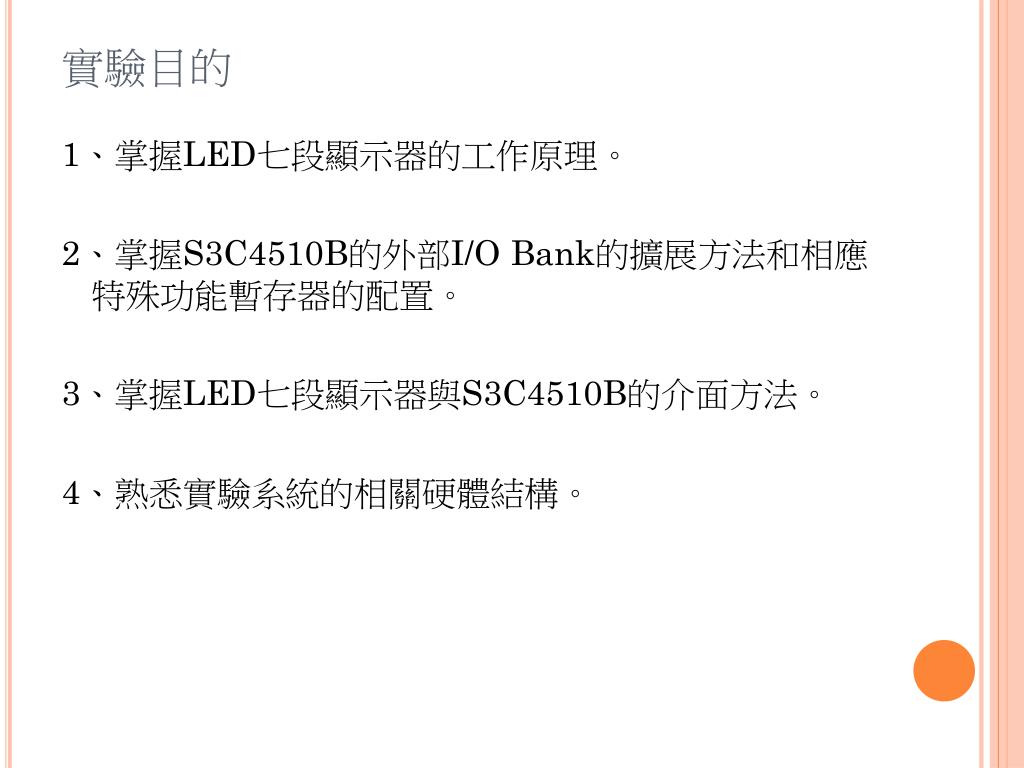

  2. 實驗目的 1、掌握LED七段顯示器的工作原理。 2、掌握S3C4510B的外部I/O Bank的擴展方法和相應特殊功能暫存器的配置。 3、掌握LED七段顯示器與S3C4510B的介面方法。 4、熟悉實驗系統的相關硬體結構。

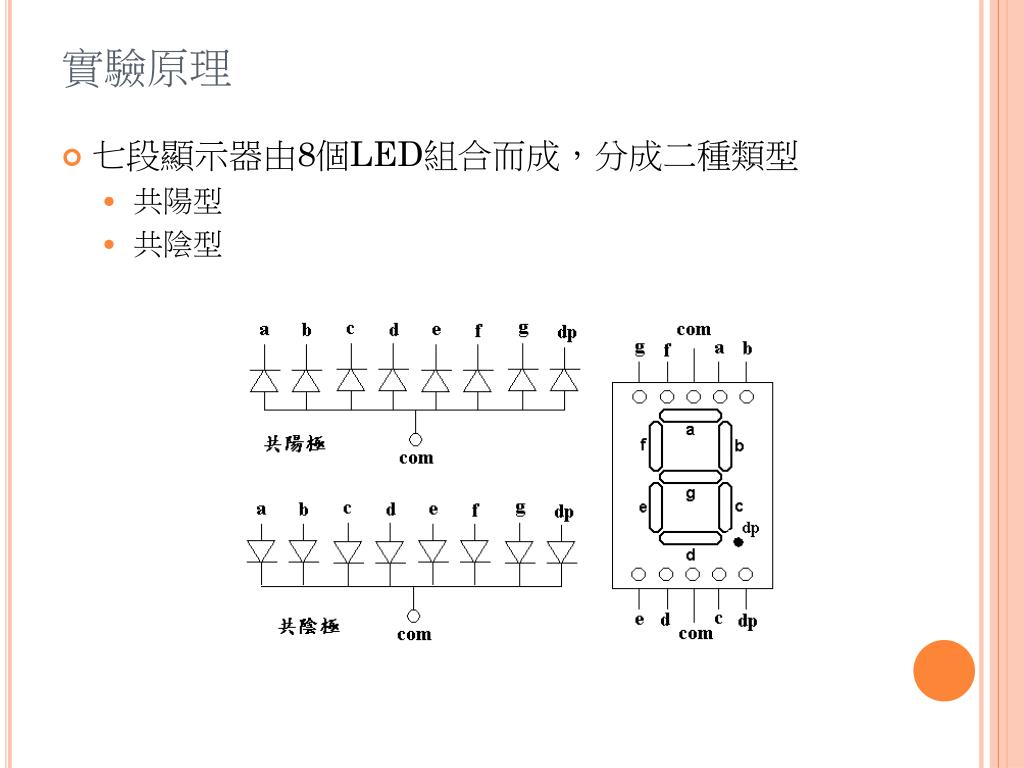

  3. 實驗原理 • 七段顯示器由8個LED組合而成，分成二種類型 • 共陽型 • 共陰型

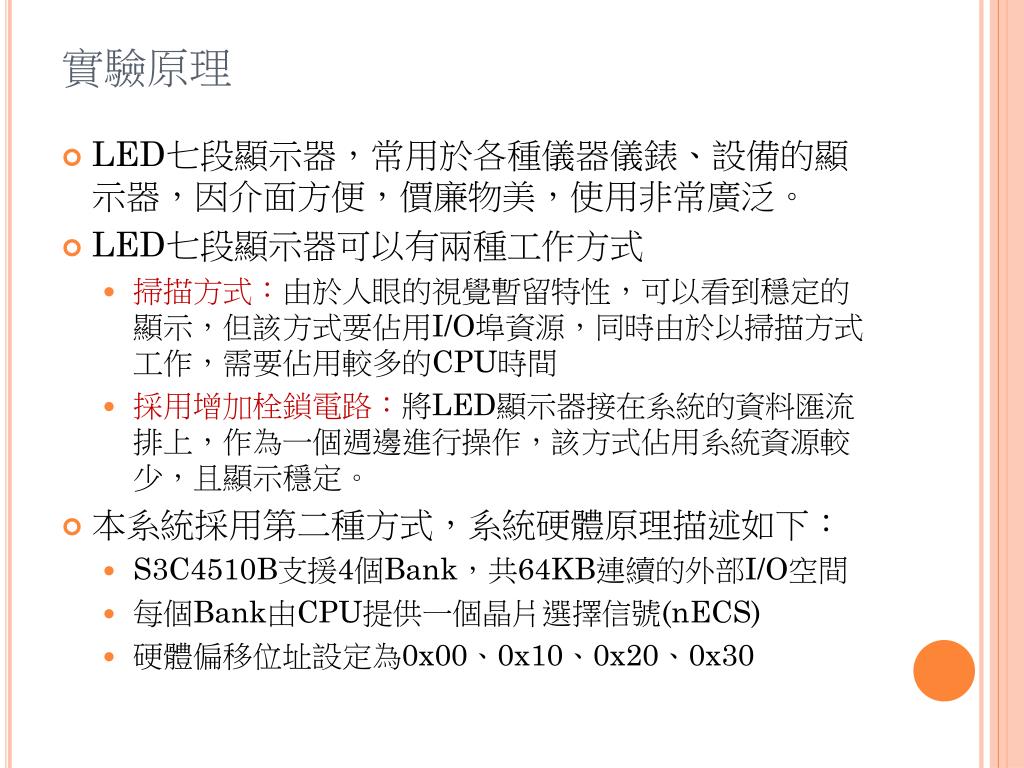

  4. 實驗原理 • LED七段顯示器，常用於各種儀器儀錶、設備的顯示器，因介面方便，價廉物美，使用非常廣泛。 • LED七段顯示器可以有兩種工作方式 • 掃描方式：由於人眼的視覺暫留特性，可以看到穩定的顯示，但該方式要佔用I/O埠資源，同時由於以掃描方式工作，需要佔用較多的CPU時間 • 採用增加栓鎖電路：將LED顯示器接在系統的資料匯流排上，作為一個週邊進行操作，該方式佔用系統資源較少，且顯示穩定。 • 本系統採用第二種方式，系統硬體原理描述如下： • S3C4510B支援4個Bank，共64KB連續的外部I/O空間 • 每個Bank由CPU提供一個晶片選擇信號(nECS) • 硬體偏移位址設定為0x00、0x10、0x20、0x30

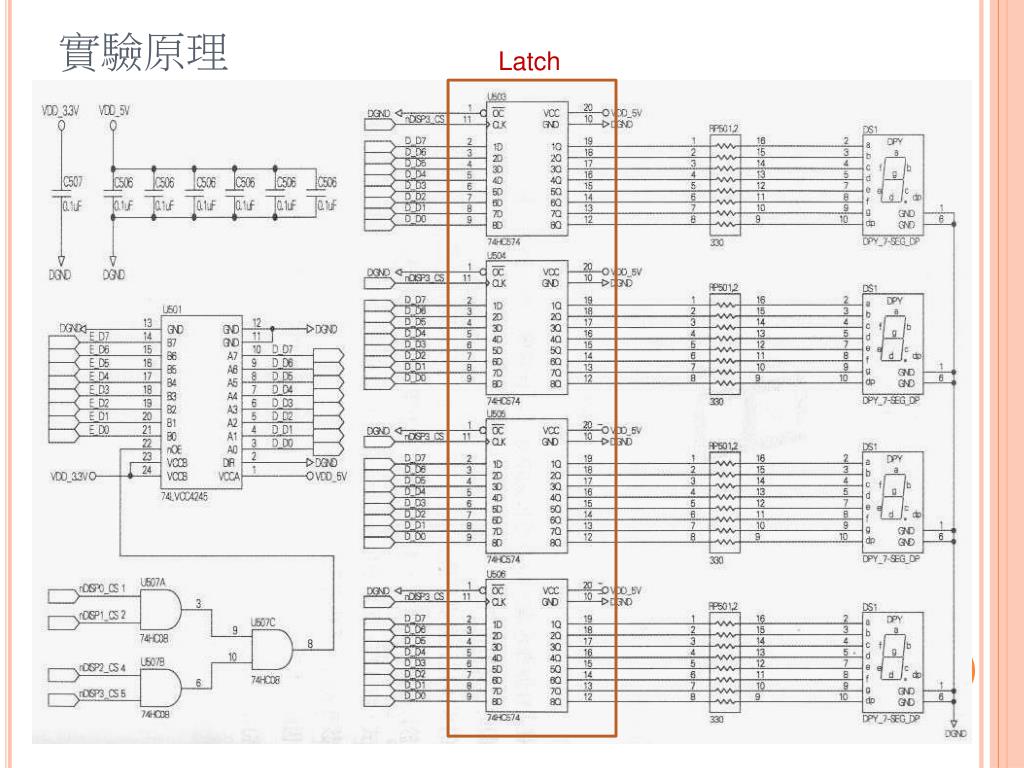

  5. 實驗原理 Latch

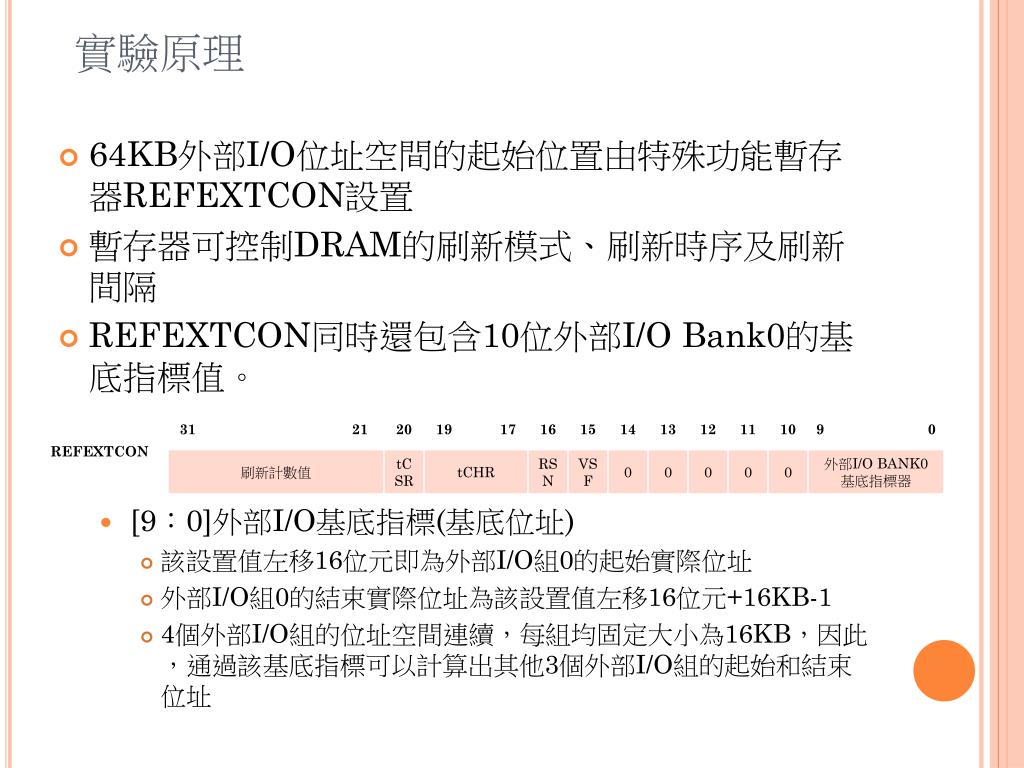

  6. 實驗原理 • 64KB外部I/O位址空間的起始位置由特殊功能暫存器REFEXTCON設置 • 暫存器可控制DRAM的刷新模式、刷新時序及刷新間隔 • REFEXTCON同時還包含10位外部I/O Bank0的基底指標值。 • [9：0]外部I/O基底指標(基底位址) • 該設置值左移16位元即為外部I/O組0的起始實際位址 • 外部I/O組0的結束實際位址為該設置值左移16位元+16KB-1 • 4個外部I/O組的位址空間連續，每組均固定大小為16KB，因此，通過該基底指標可以計算出其他3個外部I/O組的起始和結束位址

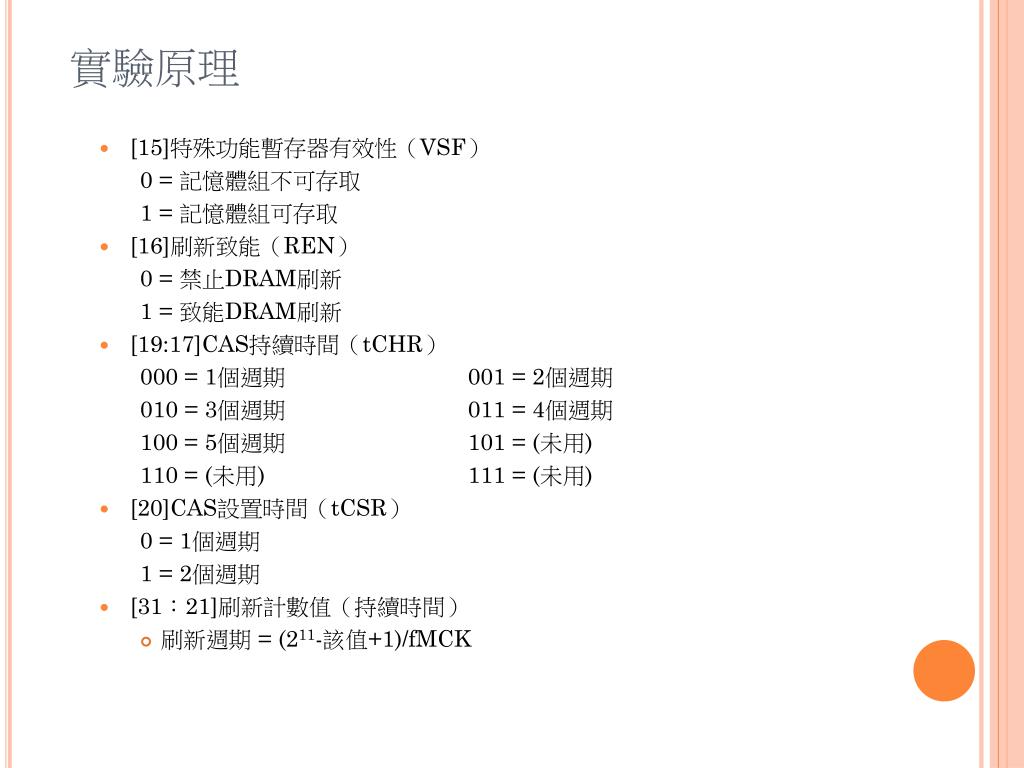

  7. 實驗原理 • [15]特殊功能暫存器有效性（VSF） 0 = 記憶體組不可存取 1 = 記憶體組可存取 • [16]刷新致能（REN） 0 = 禁止DRAM刷新 1 = 致能DRAM刷新 • [19:17]CAS持續時間（tCHR） 000 = 1個週期 001 = 2個週期 010 = 3個週期 011 = 4個週期 100 = 5個週期 101 = (未用) 110 = (未用) 111 = (未用) • [20]CAS設置時間（tCSR） 0 = 1個週期 1 = 2個週期 • [31：21]刷新計數值（持續時間） • 刷新週期 = (211-該值+1)/fMCK

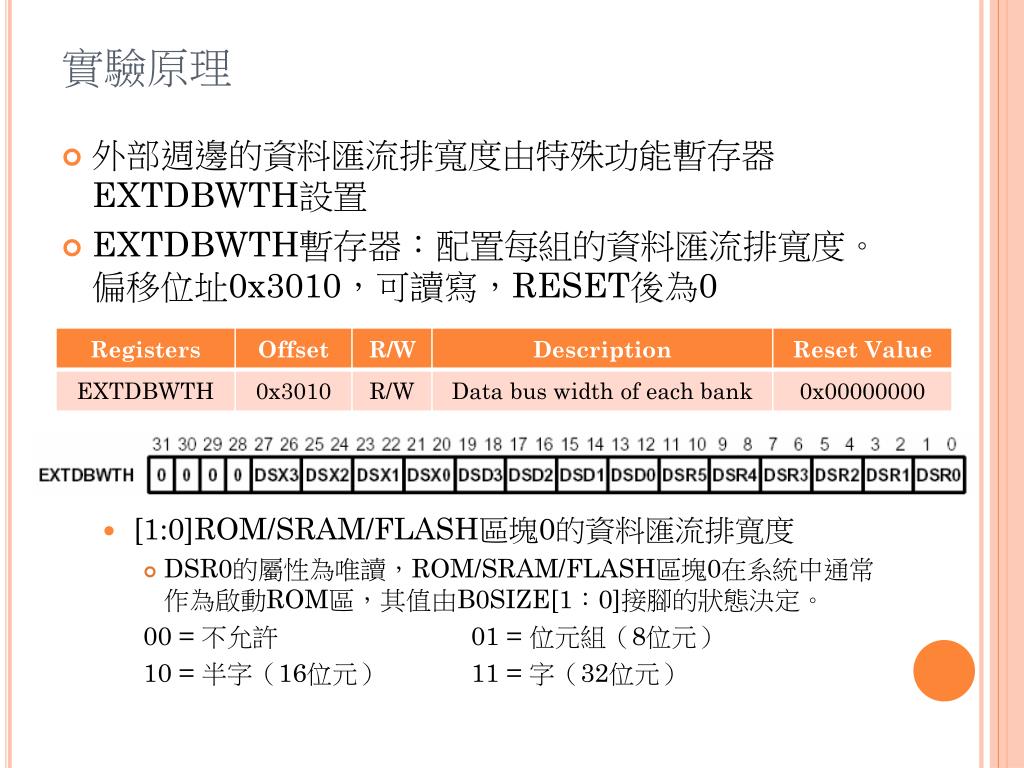

  8. 實驗原理 • 外部週邊的資料匯流排寬度由特殊功能暫存器EXTDBWTH設置 • EXTDBWTH暫存器：配置每組的資料匯流排寬度。偏移位址0x3010，可讀寫，RESET後為0 • [1:0]ROM/SRAM/FLASH區塊0的資料匯流排寬度 • DSR0的屬性為唯讀，ROM/SRAM/FLASH區塊0在系統中通常作為啟動ROM區，其值由B0SIZE[1：0]接腳的狀態決定。 00 = 不允許 01 = 位元組（8位元） 10 = 半字（16位元） 11 = 字（32位元）

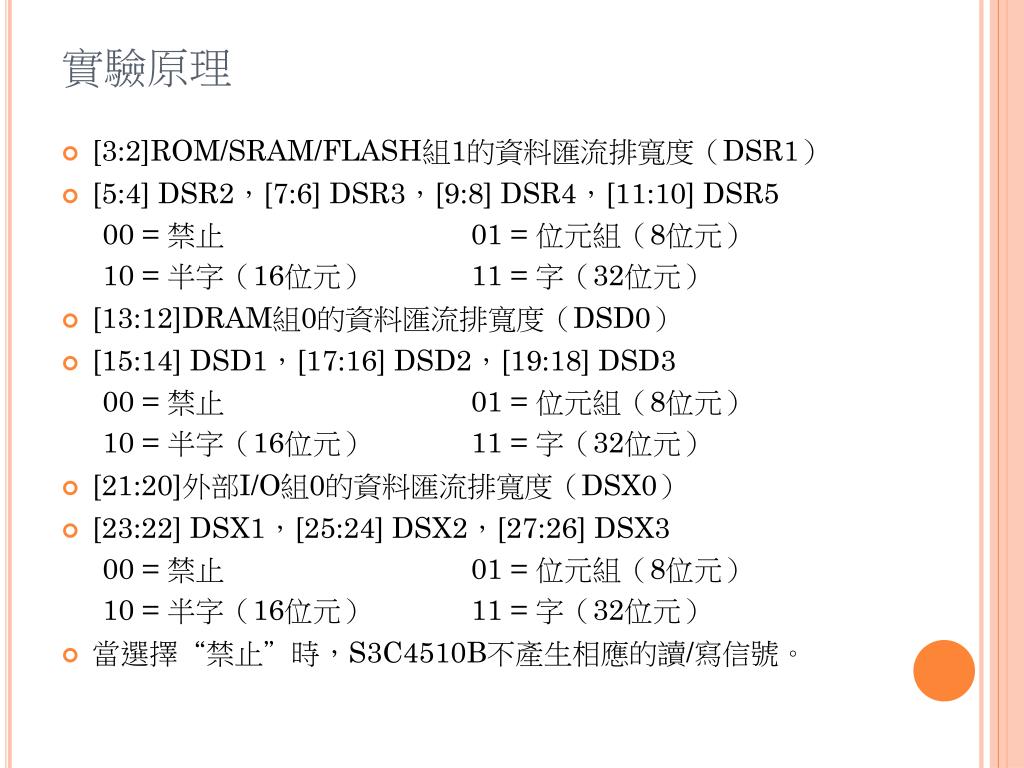

  9. 實驗原理 • [3:2]ROM/SRAM/FLASH組1的資料匯流排寬度（DSR1） • [5:4] DSR2，[7:6] DSR3，[9:8] DSR4，[11:10] DSR5 00 = 禁止 01 = 位元組（8位元） 10 = 半字（16位元） 11 = 字（32位元） • [13:12]DRAM組0的資料匯流排寬度（DSD0） • [15:14] DSD1，[17:16] DSD2，[19:18] DSD3 00 = 禁止 01 = 位元組（8位元） 10 = 半字（16位元） 11 = 字（32位元） • [21:20]外部I/O組0的資料匯流排寬度（DSX0） • [23:22] DSX1，[25:24] DSX2，[27:26] DSX3 00 = 禁止 01 = 位元組（8位元） 10 = 半字（16位元） 11 = 字（32位元） • 當選擇“禁止”時，S3C4510B不產生相應的讀/寫信號。

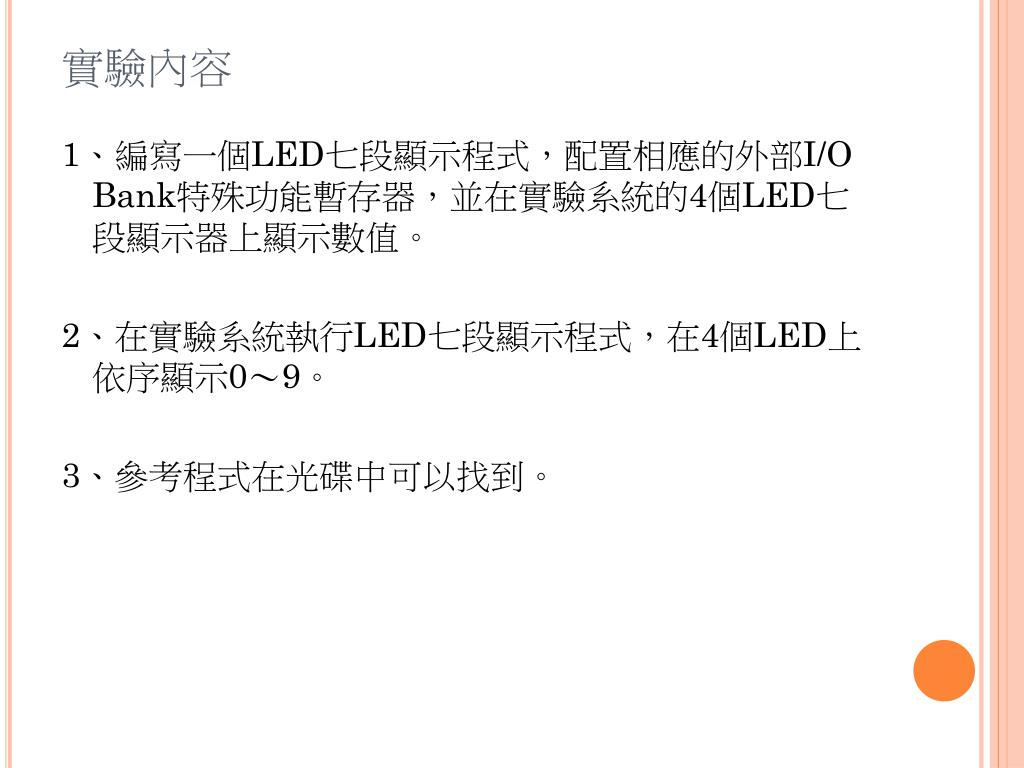

  10. 實驗內容 1、編寫一個LED七段顯示程式，配置相應的外部I/O Bank特殊功能暫存器，並在實驗系統的4個LED七段顯示器上顯示數值。 2、在實驗系統執行LED七段顯示程式，在4個LED上依序顯示0～9。 3、參考程式在光碟中可以找到。

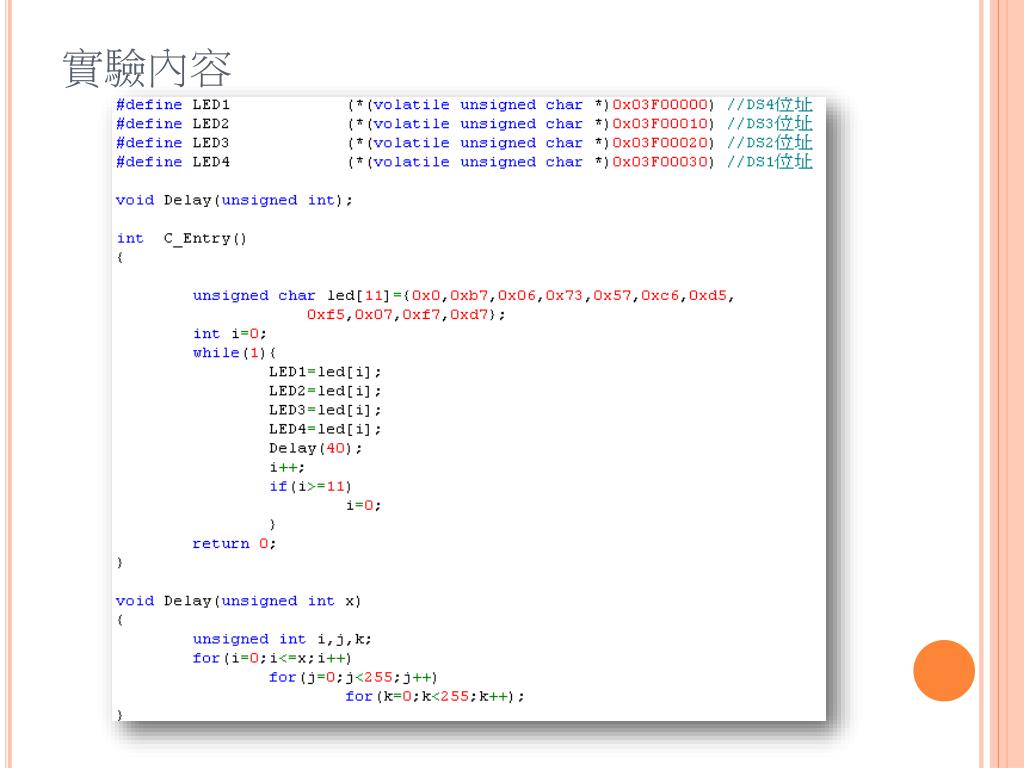

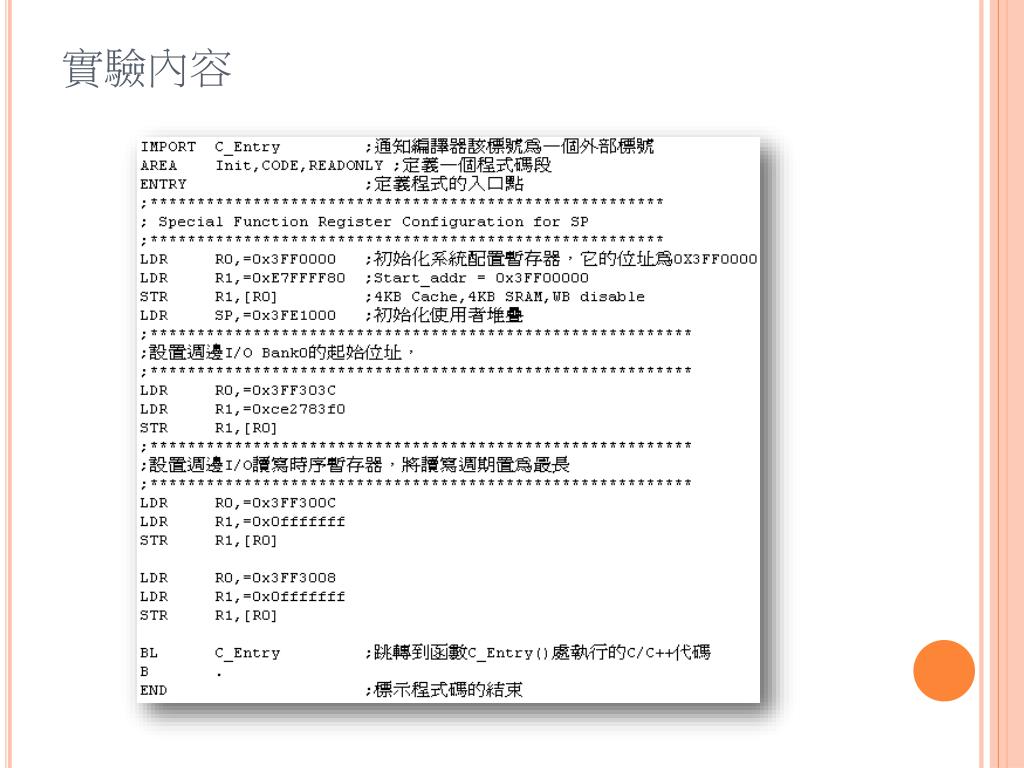

  11. 實驗內容

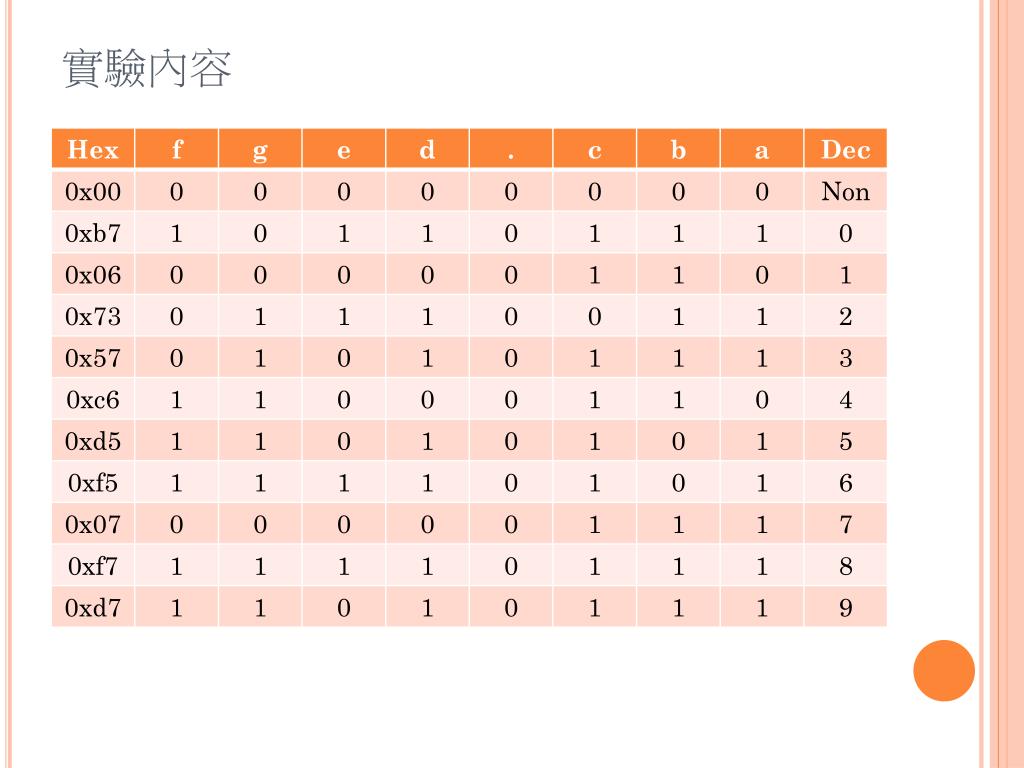

  12. 實驗內容

  13. 實驗內容

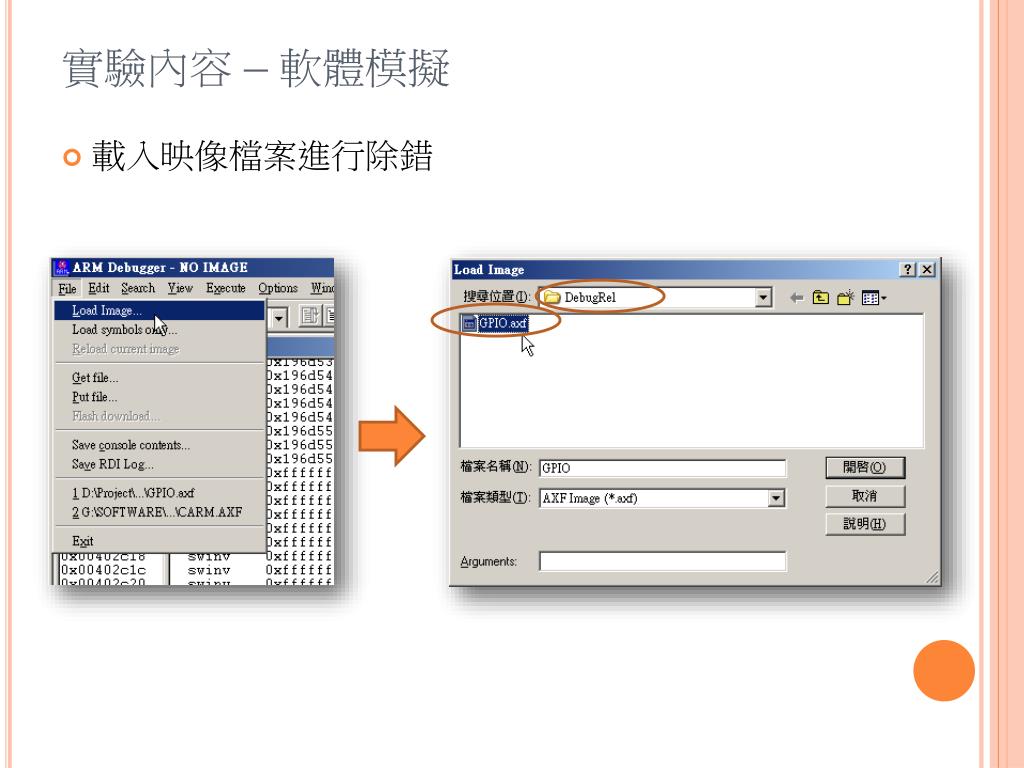

  14. 實驗內容 – 軟體模擬 • 載入映像檔案進行除錯

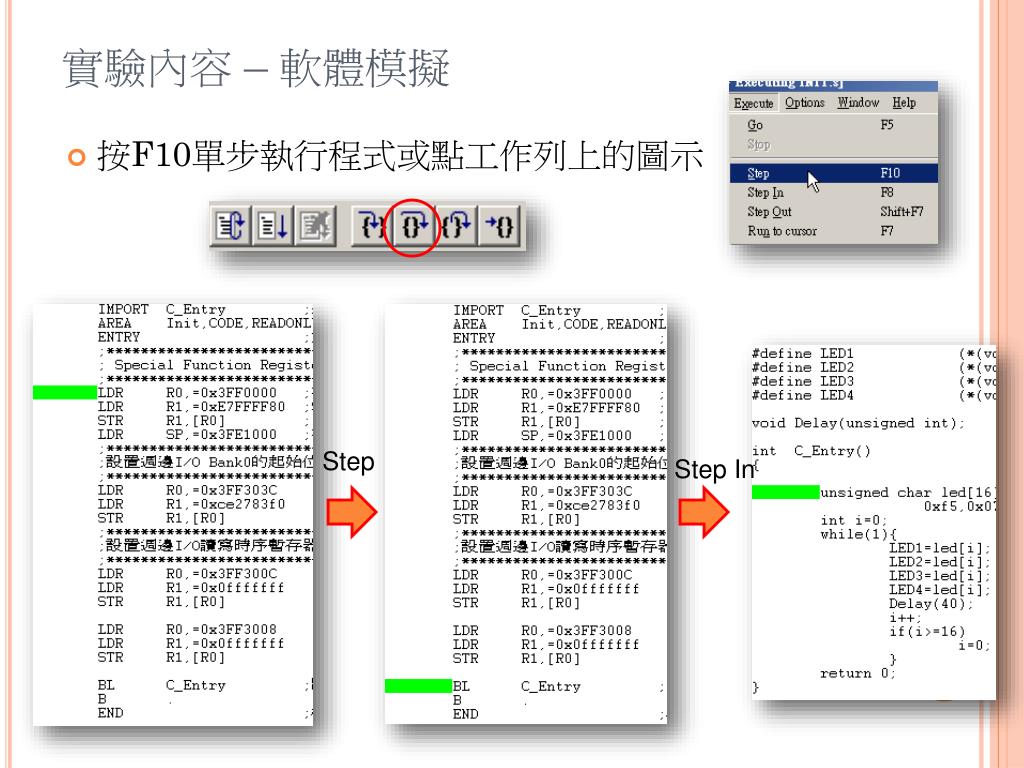

  15. 實驗內容 – 軟體模擬 • 按F10單步執行程式或點工作列上的圖示 Step Step In

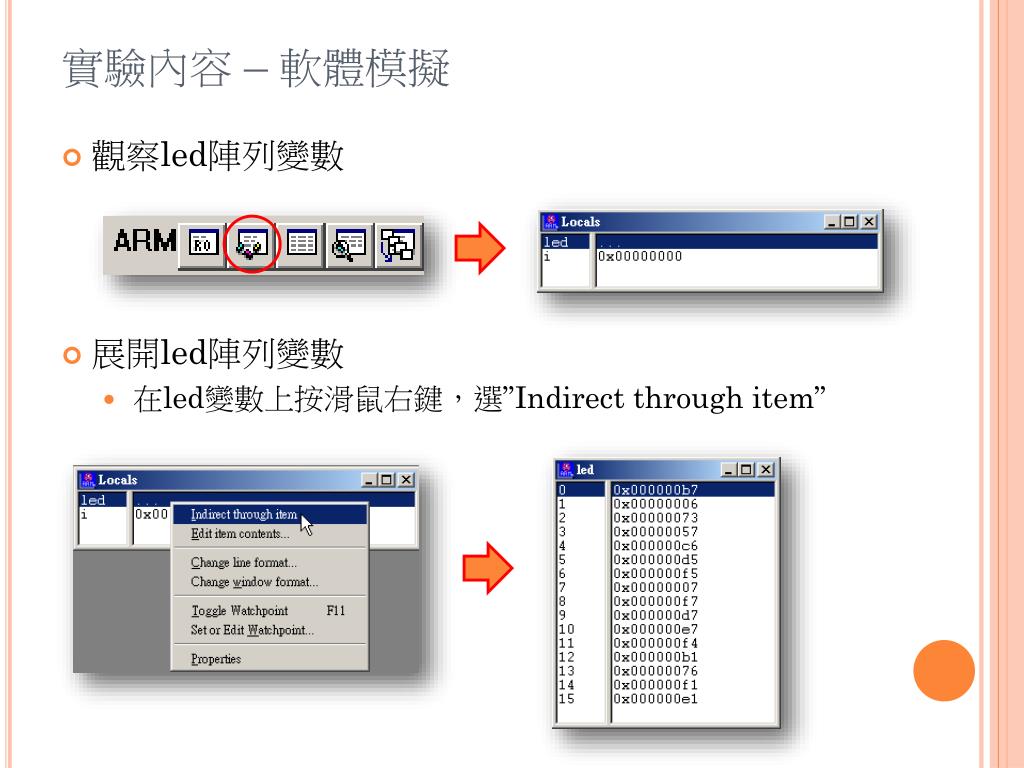

  16. 實驗內容 – 軟體模擬 • 觀察led陣列變數 • 展開led陣列變數 • 在led變數上按滑鼠右鍵，選”Indirect through item”

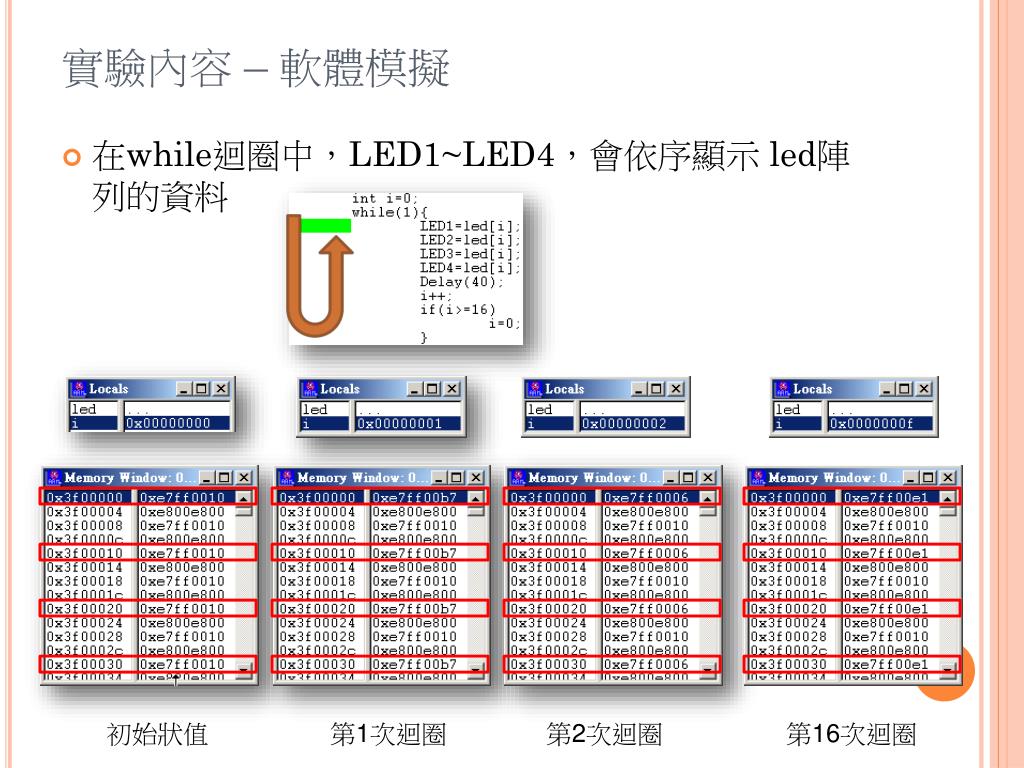

  17. 實驗內容 – 軟體模擬 • 在while迴圈中，LED1~LED4，會依序顯示 led陣列的資料 初始狀值 第1次迴圈 第2次迴圈 第16次迴圈

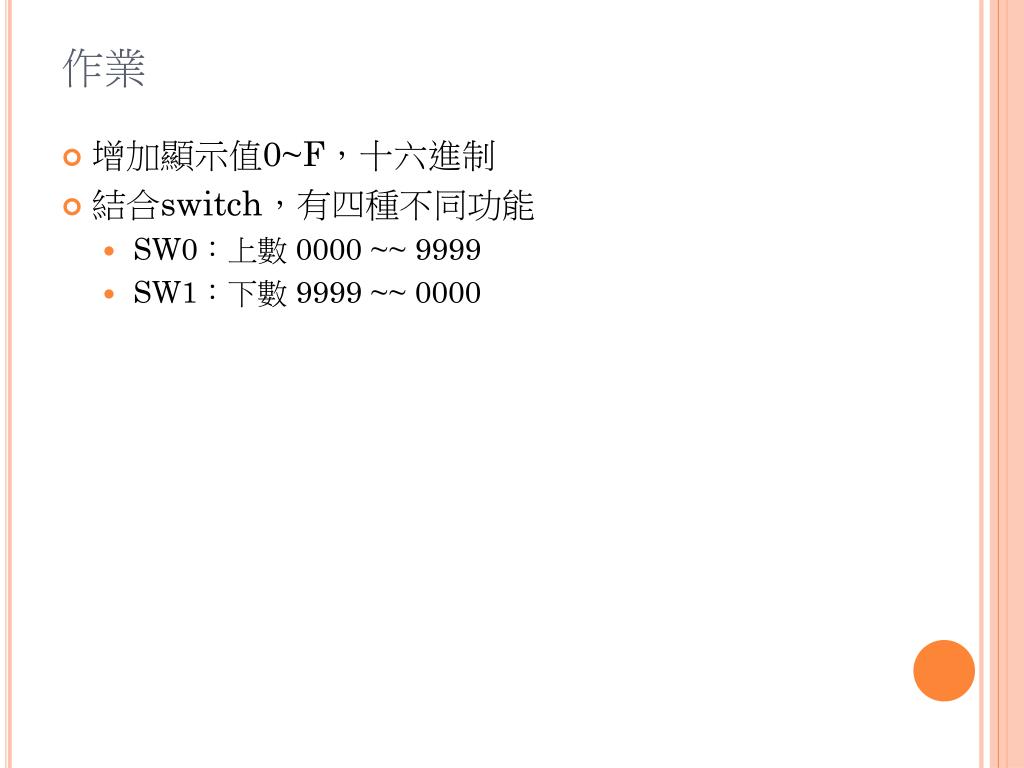

  18. 作業 • 增加顯示值0~F，十六進制 • 結合switch，有四種不同功能 • SW0：上數 0000 ~~ 9999 • SW1：下數 9999 ~~ 0000
