Gps

실습자료

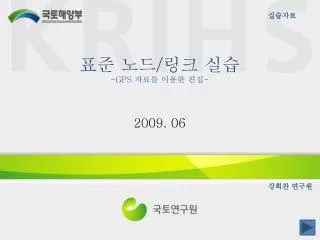

표준 노드/링크 실습

-GPS 자료를 이용한 편집-

2009. 06

강희찬 연구원


Gps

표준 노드-링크실습자료

1. 관리자 로그인


Gps

표준 노드/링크 관리시스템

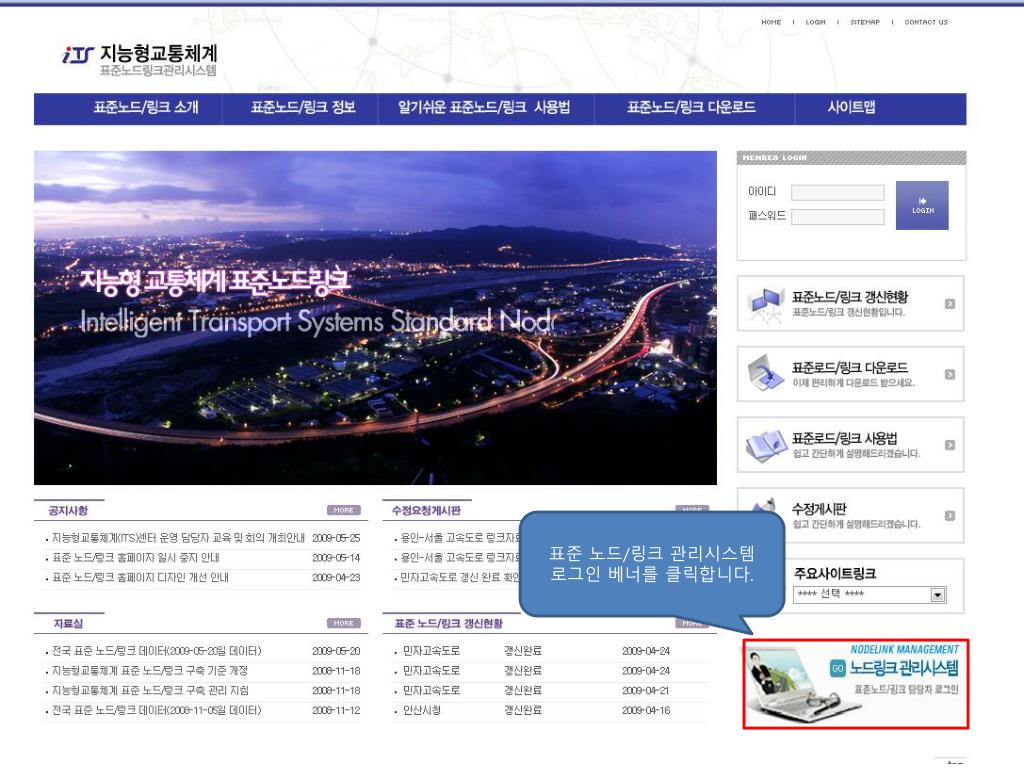

로그인 베너를 클릭합니다.


Gps

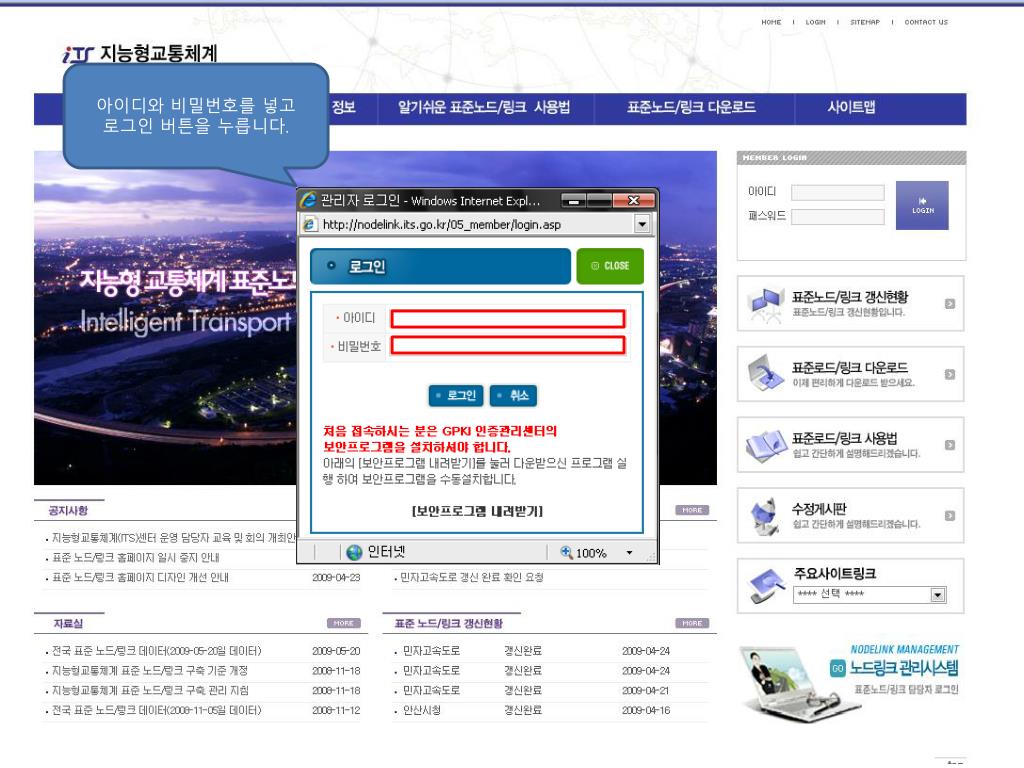

아이디와 비밀번호를 넣고

로그인 버튼을 누릅니다.


Gps

아이디와 비밀번호를 넣고

로그인 버튼을 누릅니다.

TEST ID

******


Gps

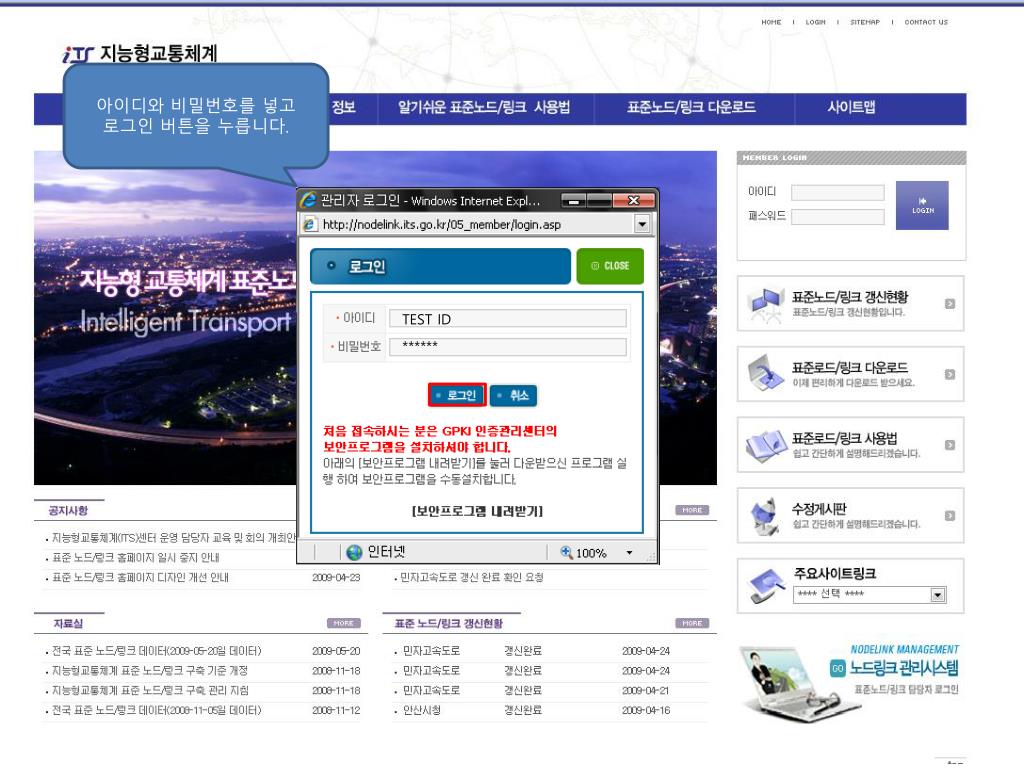

아이디와 비밀번호를 넣고

로그인 버튼을 누릅니다.

GPKI 인증을 시행 합니다.

TEST ID

******


Gps

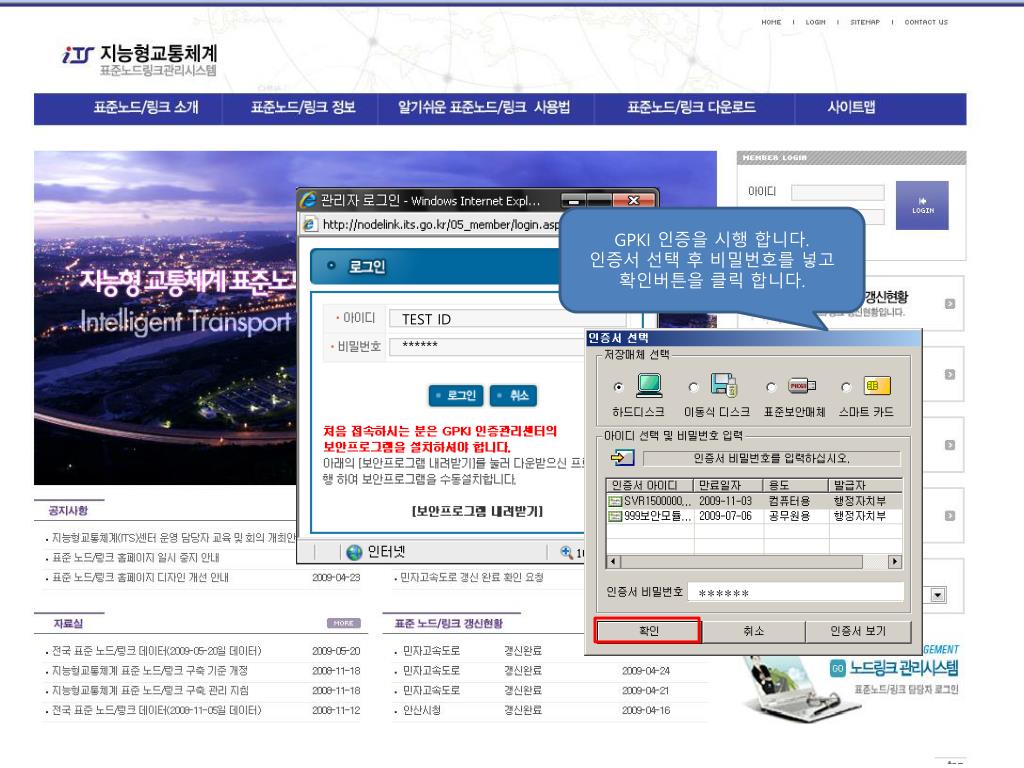

GPKI 인증을 시행 합니다.

인증서 선택 후 비밀번호를 넣고

확인버튼을 클릭 합니다.

TEST ID

******

******


Gps

표준 노드-링크실습자료

2. GPS 자료 배경 추가


Gps

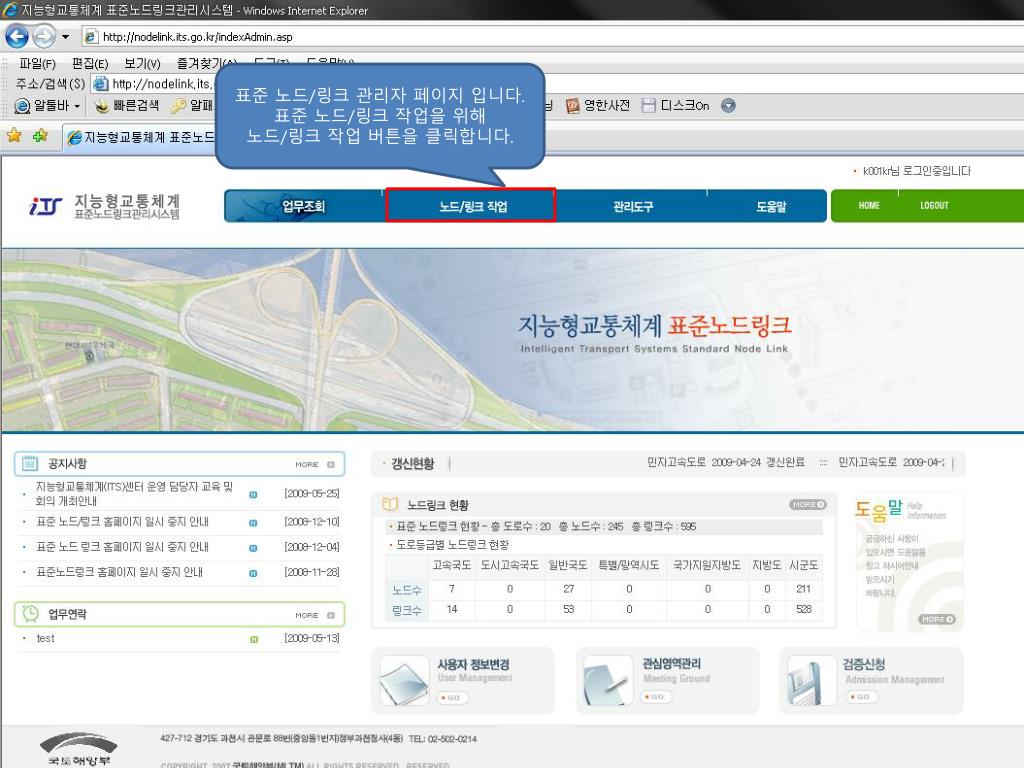

표준 노드/링크 관리자 페이지 입니다.

표준 노드/링크 작업을 위해

노드/링크 작업 버튼을 클릭합니다.


Gps

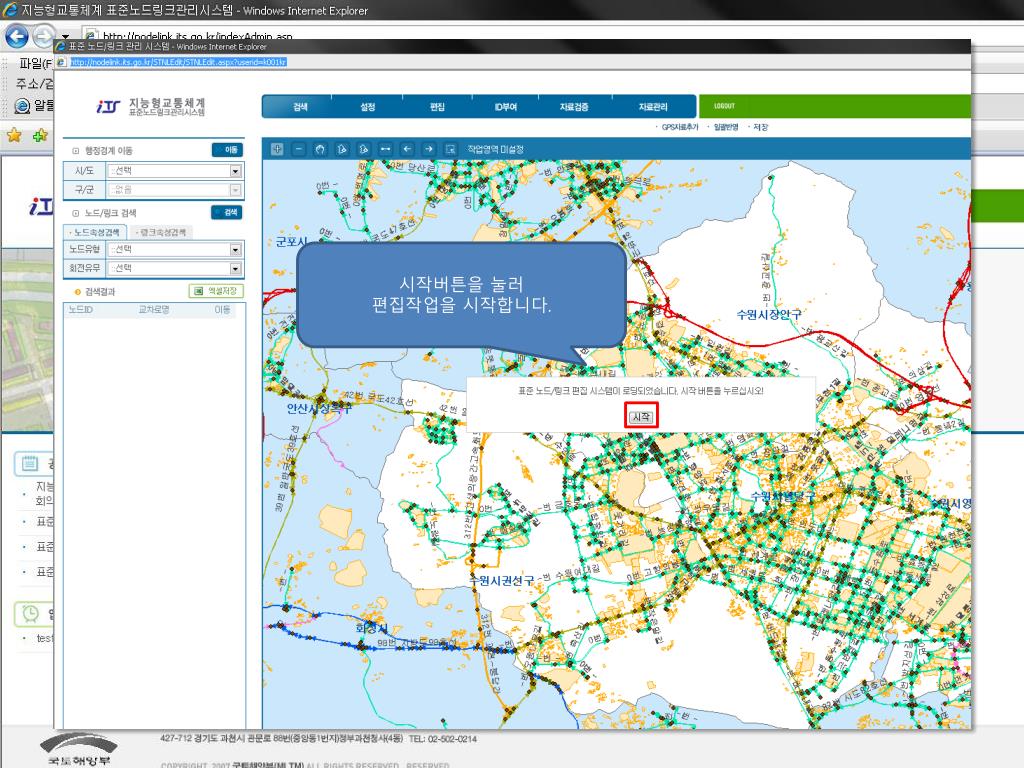

시작버튼을 눌러

편집작업을 시작합니다.


Gps

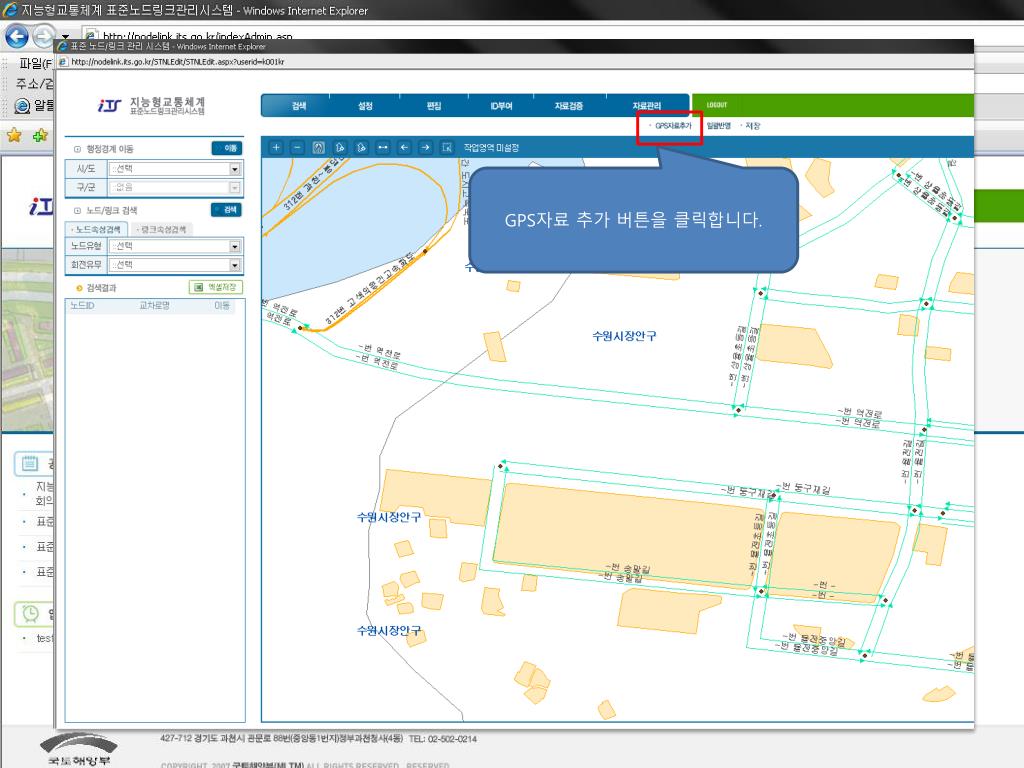

GPS자료 추가 버튼을 클릭합니다.


Gps

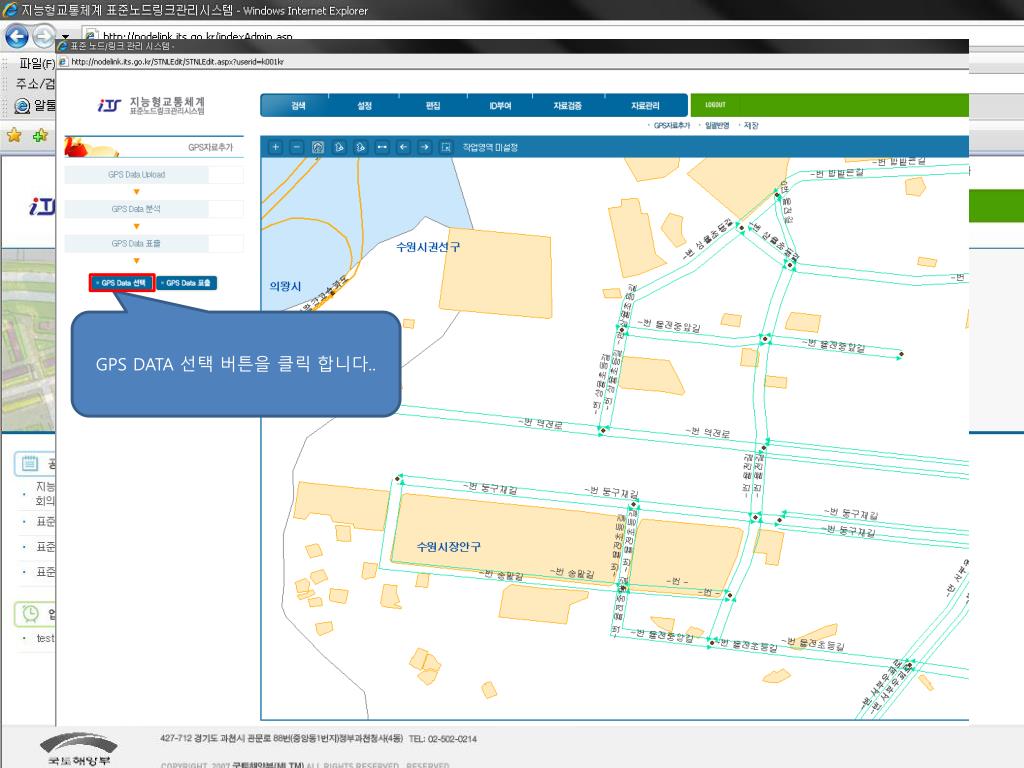

GPS DATA 선택 버튼을 클릭 합니다..


Gps

파일추가 버튼을 눌러

업로드 할 GPS파일을 선택합니다.


Gps

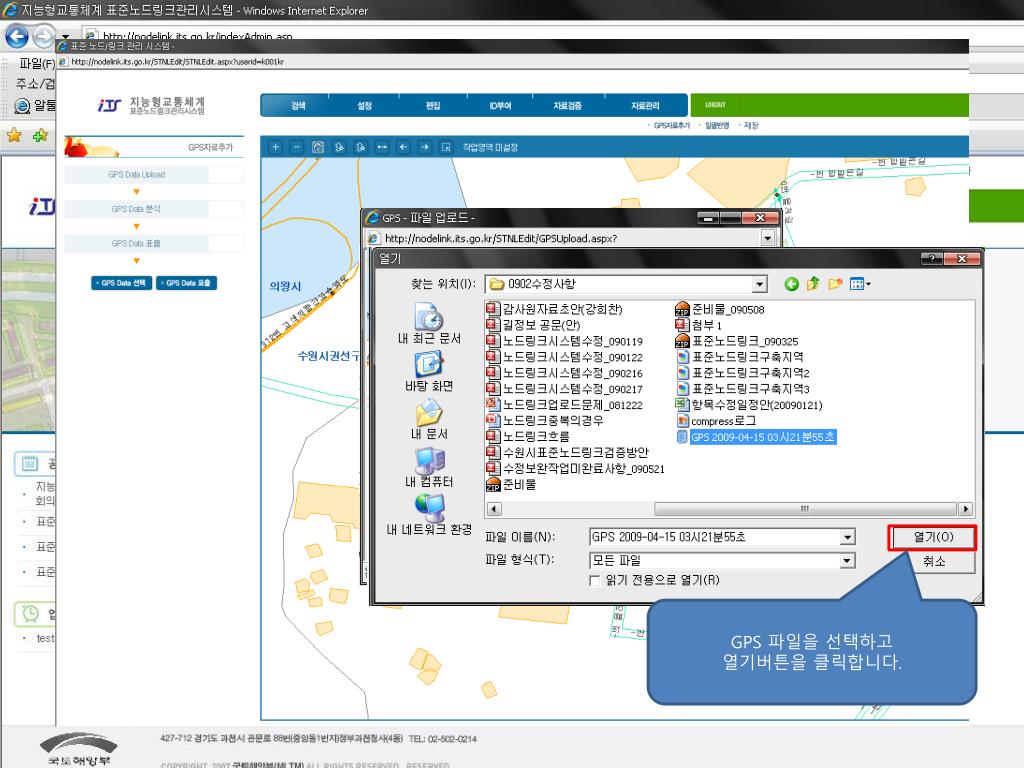

GPS 파일을 선택하고

열기버튼을 클릭합니다.


Gps

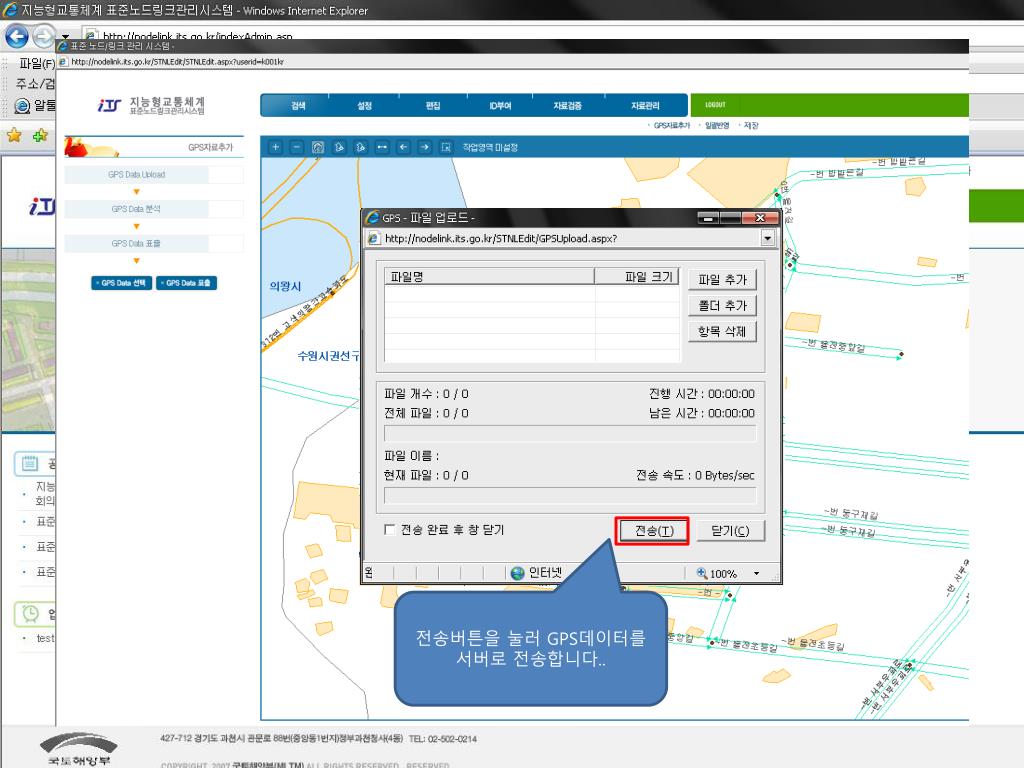

전송버튼을 눌러 GPS데이터를

서버로 전송합니다..


Gps

완료

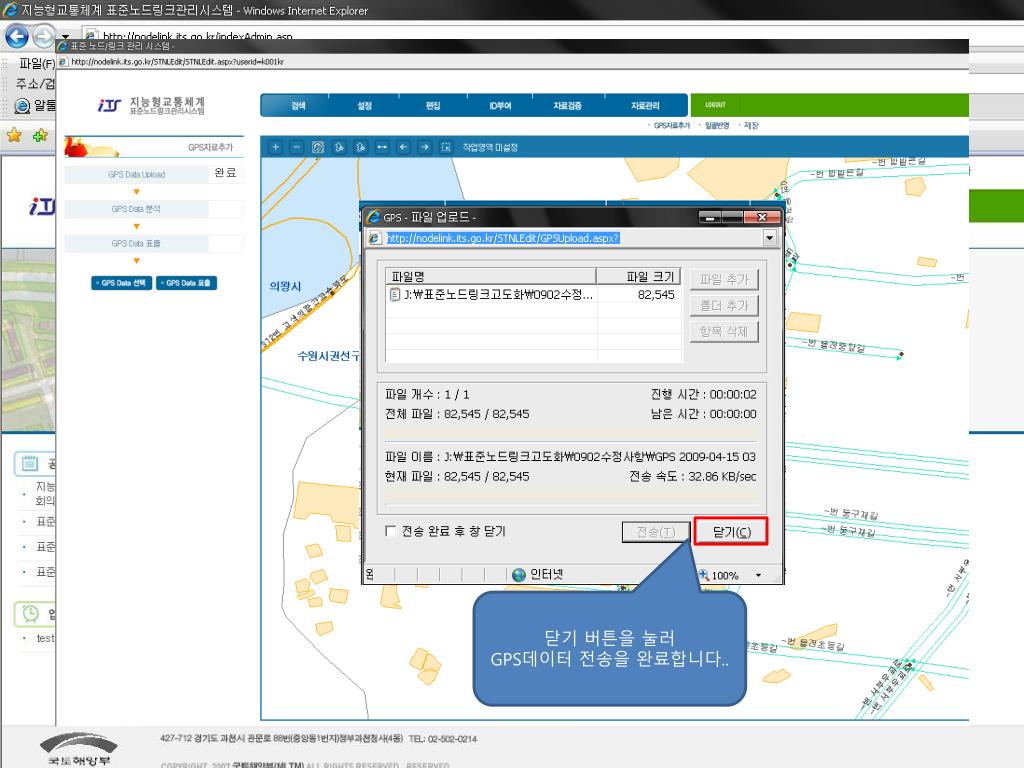

닫기 버튼을 눌러

GPS데이터 전송을 완료합니다..


Gps

완료

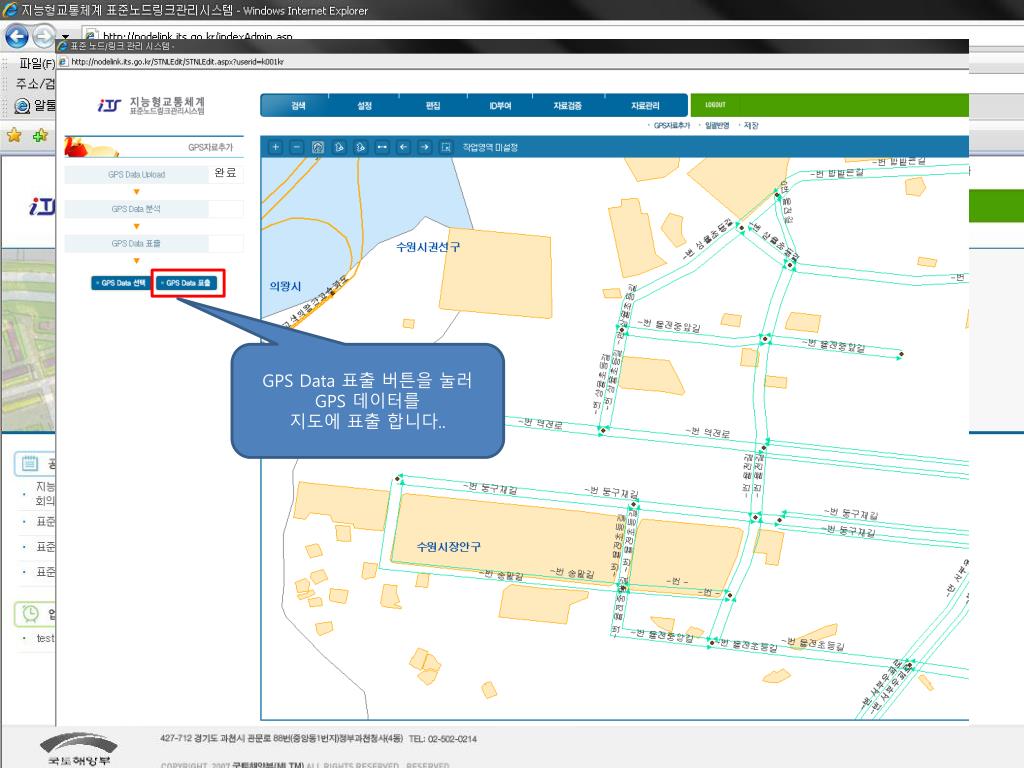

GPS Data 표출 버튼을 눌러

GPS 데이터를

지도에 표출 합니다..


Gps

완료

완료

완료

GPS LOG 획득 방법

클릭


Gps

표준 노드-링크실습자료

3. 노드/링크 온라인 편집


Gps

완료

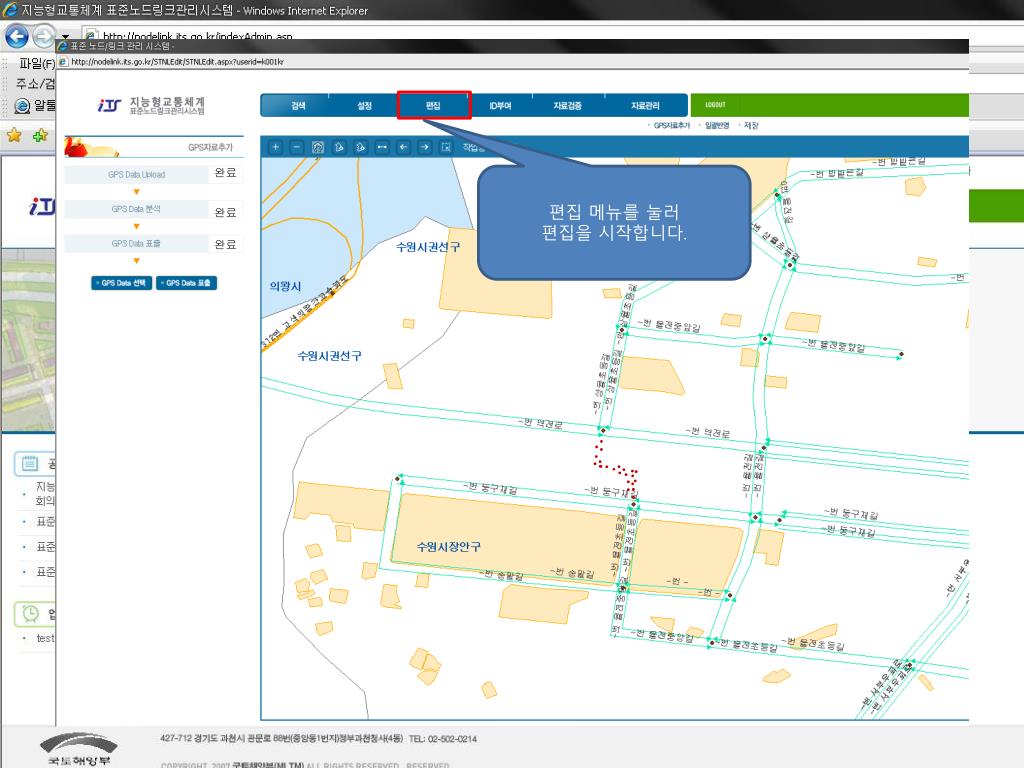

편집 메뉴를 눌러

편집을 시작합니다.

완료

완료


Gps

편집 세션의 시작 버튼을 눌러

편집 세션을 불러옵니다.


Gps

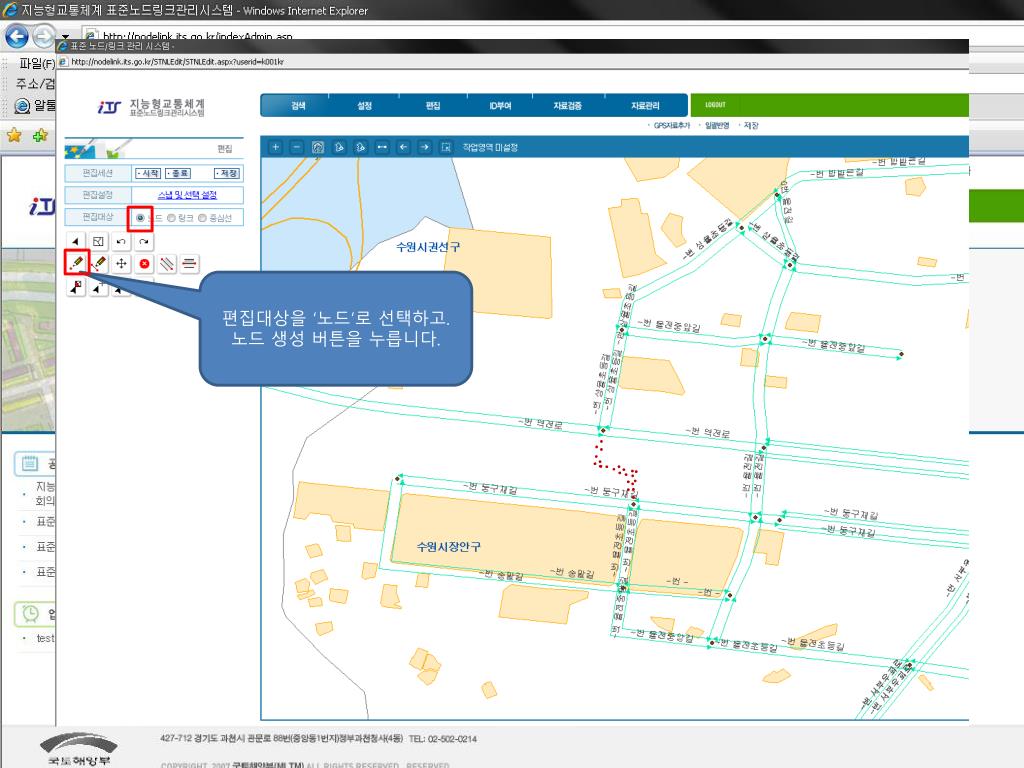

편집대상을 ‘노드’로 선택하고.

노드 생성 버튼을 누릅니다.


Gps

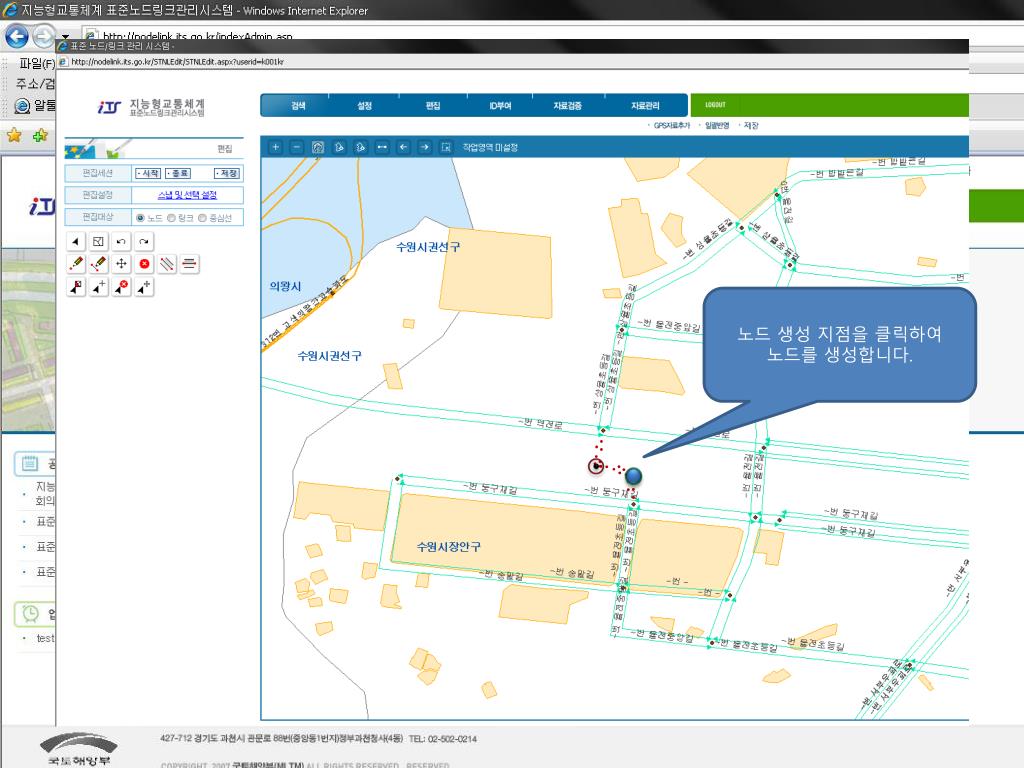

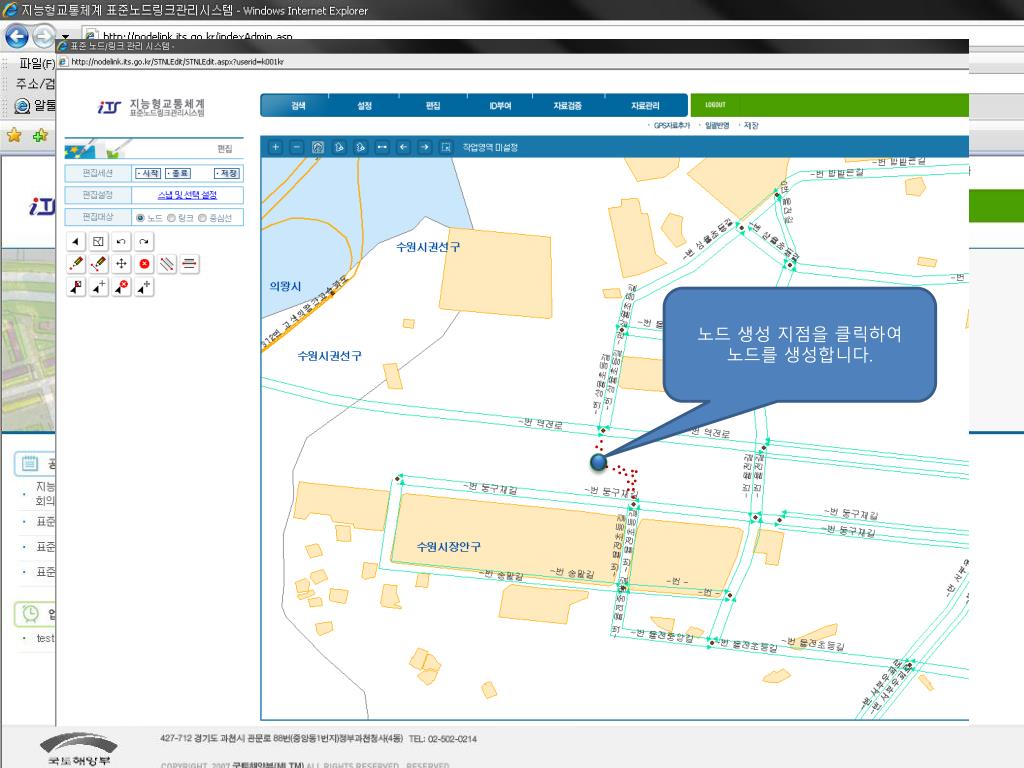

노드 생성 지점을 클릭하여

노드를 생성합니다.


Gps

노드 생성 지점을 클릭하여

노드를 생성합니다.


Gps

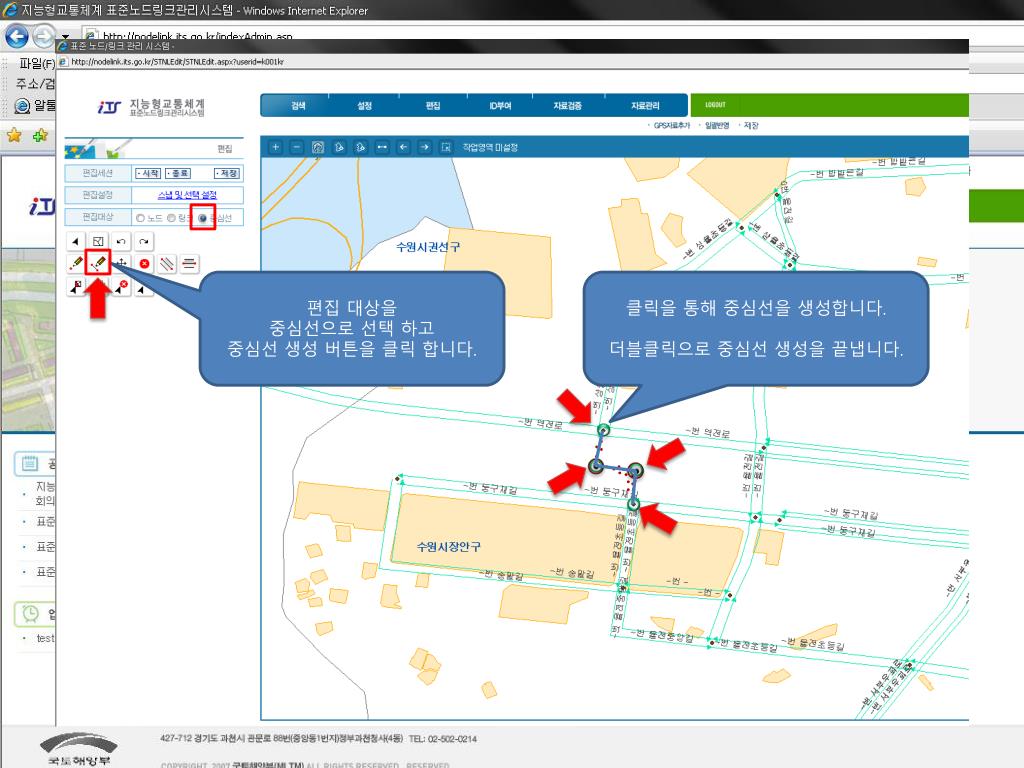

편집 대상을

중심선으로 선택 하고

중심선 생성 버튼을 클릭 합니다.

클릭을 통해 중심선을 생성합니다.

더블클릭으로 중심선 생성을 끝냅니다.


Gps

일반 링크 생성 버튼을 클릭 합니다.

자동으로 양방향 링크가

생성됩니다.


Gps

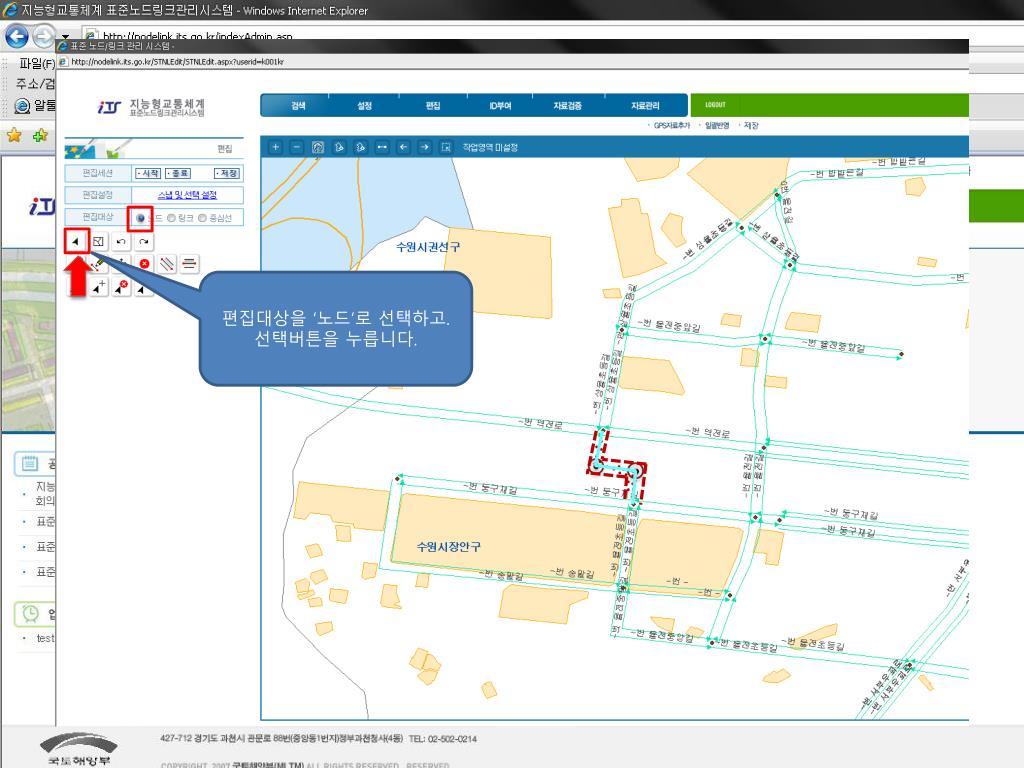

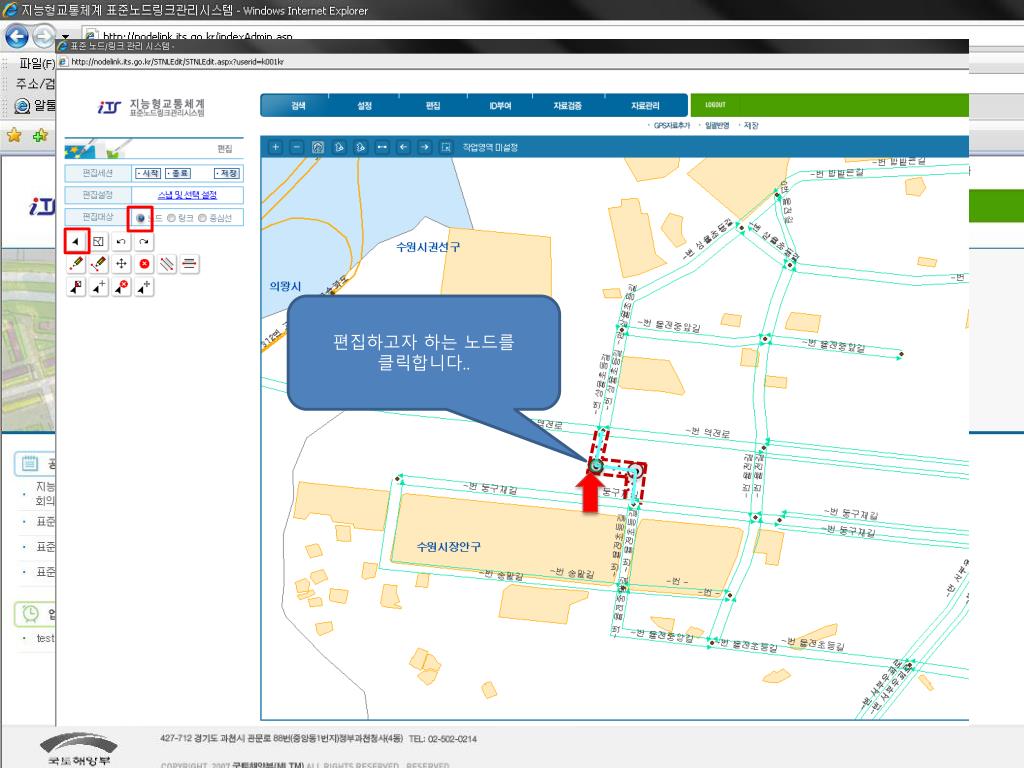

편집대상을 ‘노드’로 선택하고.

선택버튼을 누릅니다.



Gps

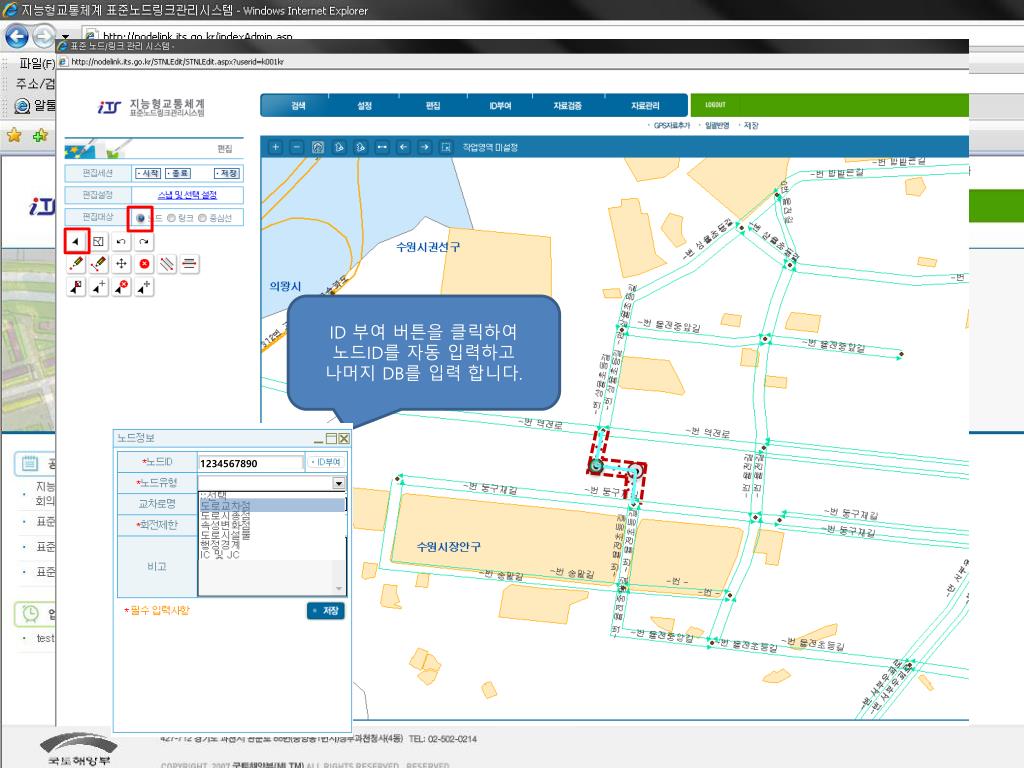

ID 부여 버튼을 클릭하여

노드ID를 자동 입력하고

나머지 DB를 입력 합니다.


Gps

ID 부여 버튼을 클릭하여

노드ID를 자동 입력하고

나머지 DB를 입력 합니다.

1234567890


Gps

1234567890

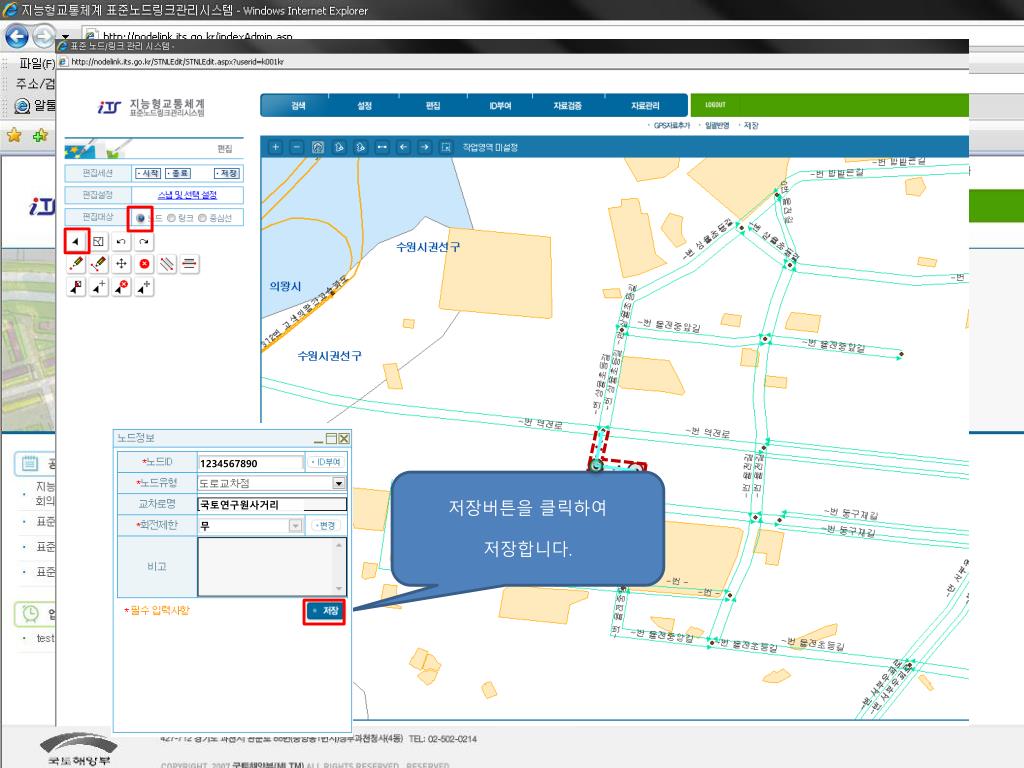

저장버튼을 클릭하여

저장합니다.

국토연구원사거리


Gps

편집대상을 ‘링크’로 선택하고.

선택버튼을 누릅니다.


Gps

편집하고자 하는 ‘링크’를

선택합니다.


Gps

ID 부여 버튼을 클릭하여

링크ID를 자동 입력하고

나머지 DB를 입력 합니다.

1234567890

저장버튼을 클릭하여

저장합니다.


Gps

표준 노드-링크실습자료

4. ID 부여


Gps

ID부여 버튼을 눌러

ID부여를 시작합니다.


Gps

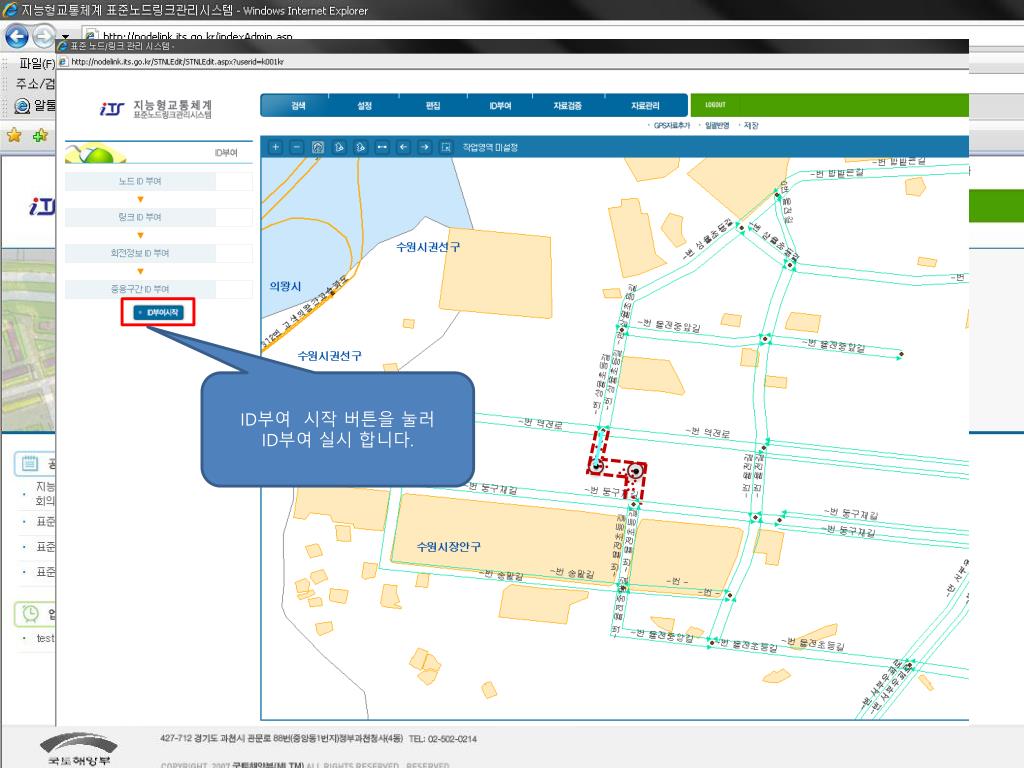

ID부여 시작 버튼을 눌러

ID부여실시 합니다.


Gps

성공

작업중

성공

작업중

성공

작업중

성공

작업중

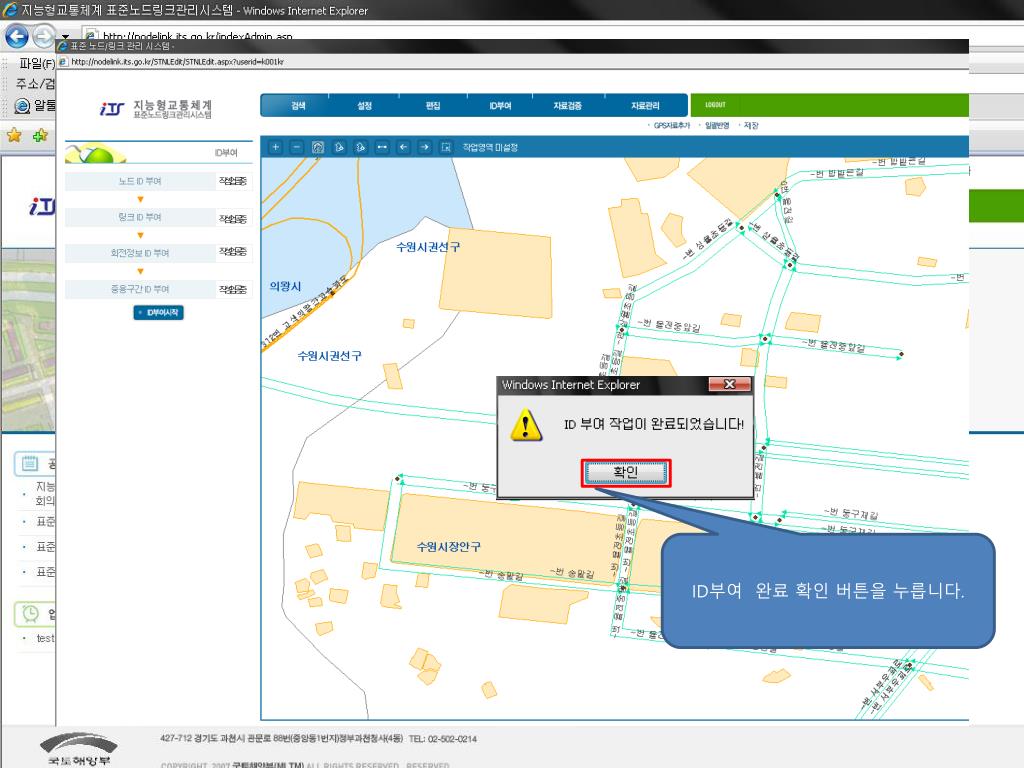

ID부여 완료 확인 버튼을 누릅니다.


Gps

ID부여가 완료 되면

편집메뉴로 이동합니다.

성공

성공

성공

성공


Gps

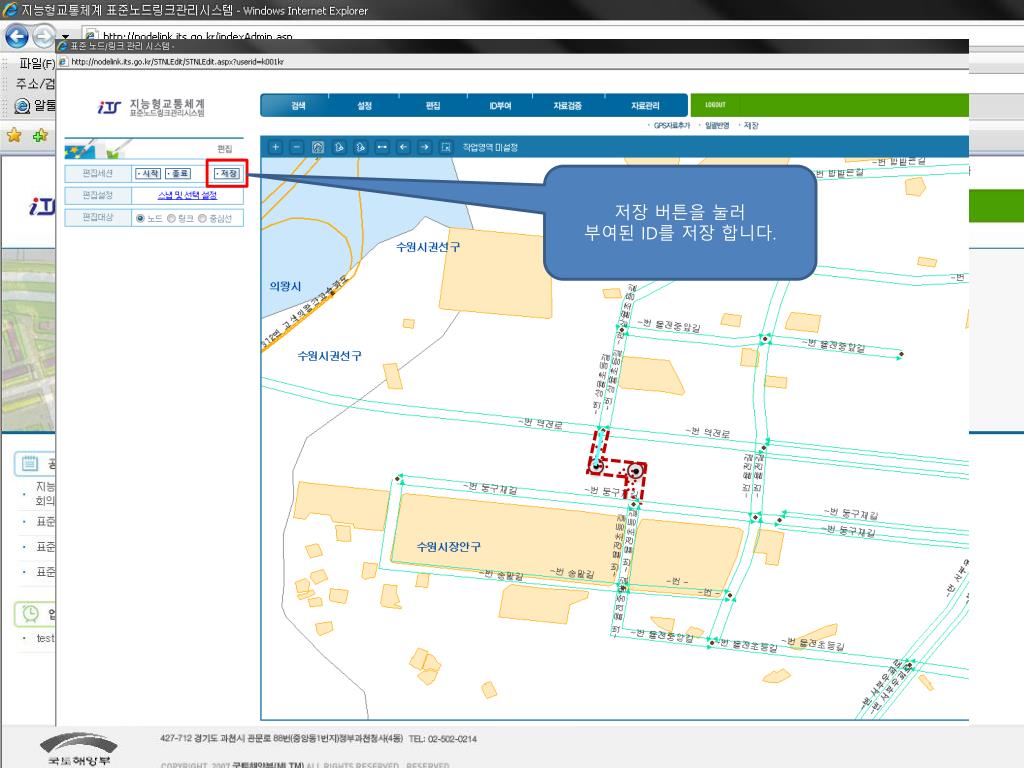

저장 버튼을 눌러

부여된 ID를 저장 합니다.


Gps

표준 노드-링크실습자료

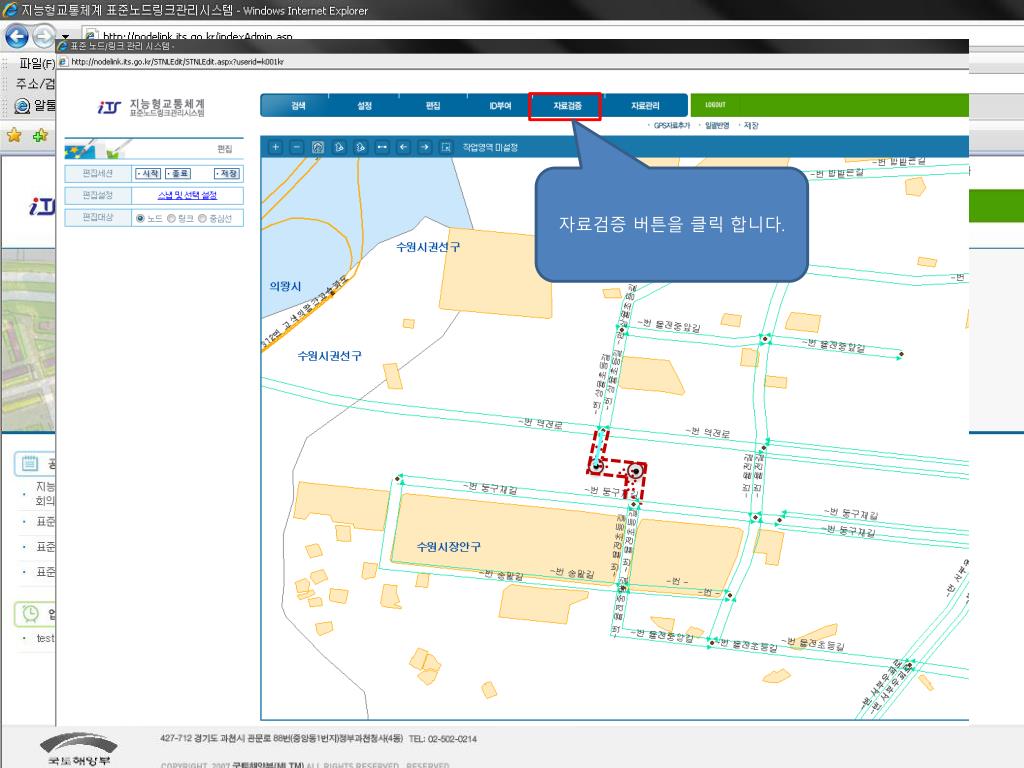

5. 자료검증



Gps

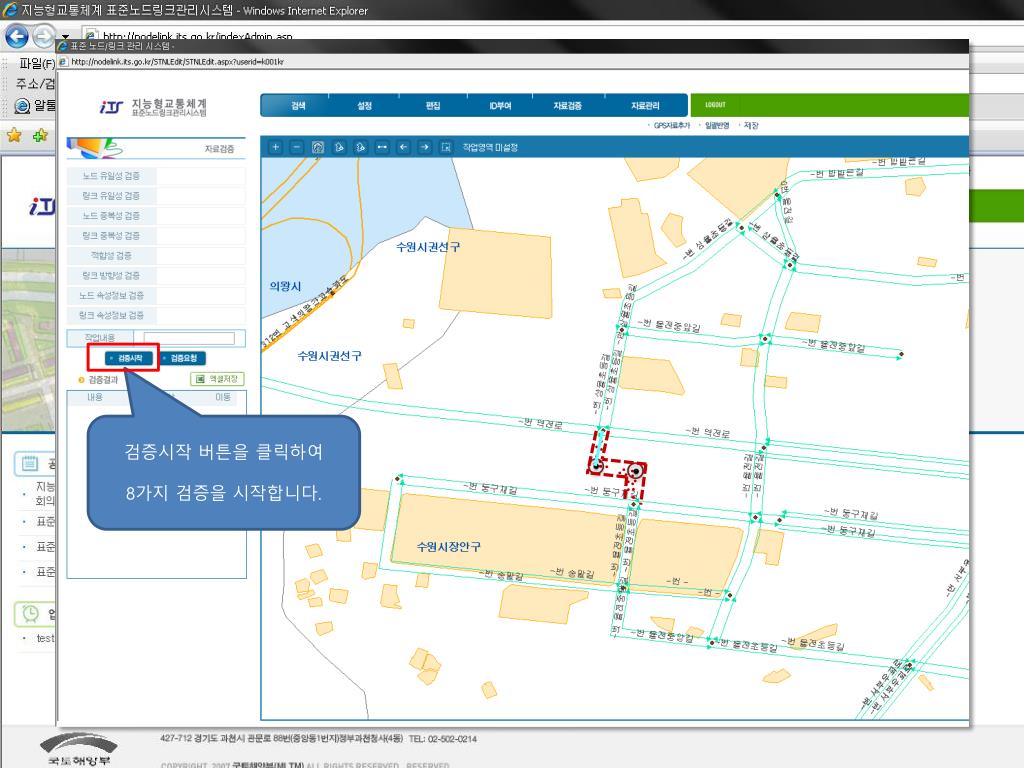

검증시작 버튼을 클릭하여

8가지 검증을 시작합니다.


Gps

성공

작업중

성공

작업중

성공

작업중

성공

작업중

성공

작업중

성공

작업중

성공

작업중

성공

작업중

확인 버튼을 눌러

검증을 완료합니다.


Gps

성공

성공

성공

성공

성공

성공

성공

성공

테스트 노드링크

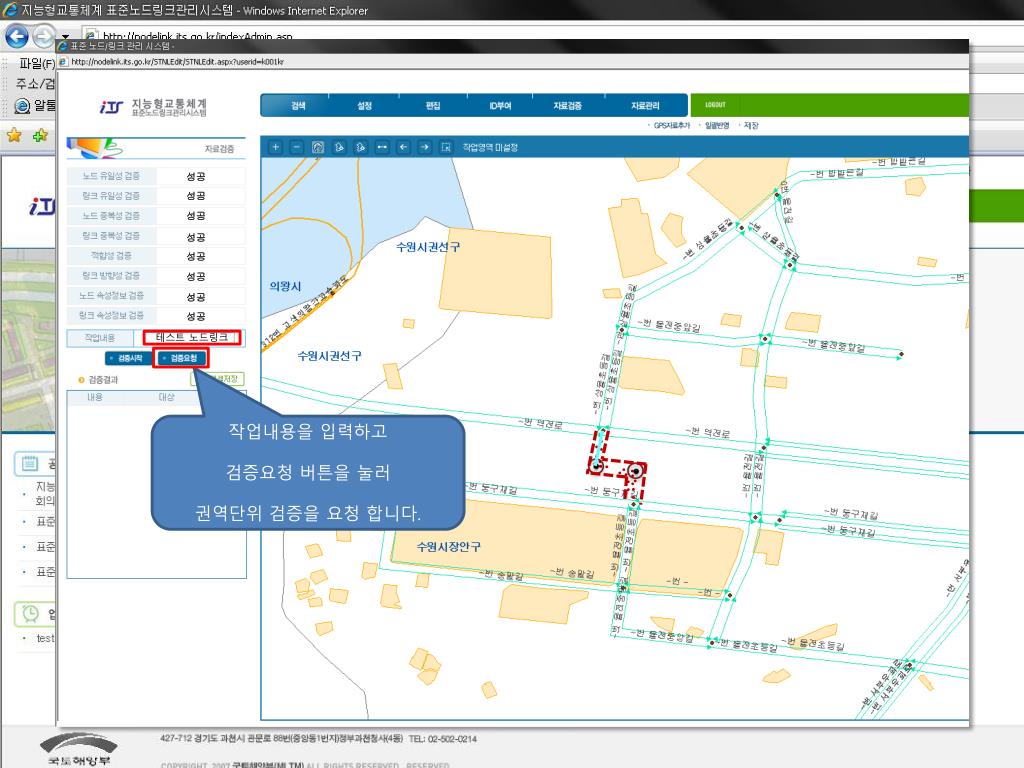

작업내용을 입력하고

검증요청 버튼을 눌러

권역단위 검증을 요청 합니다.


Gps

성공

성공

성공

성공

성공

성공

성공

성공

테스트 노드링크

검증요청 되었습니다!

확인 버튼을 눌러

권역단위 검증을 요청합니다.



Gps

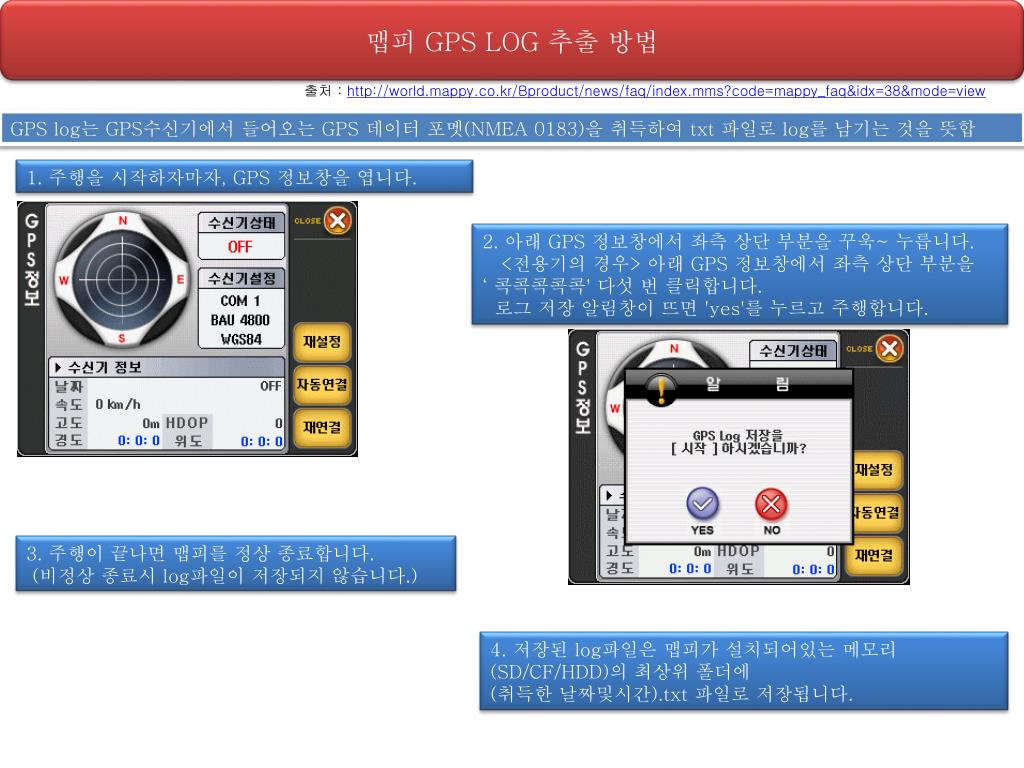

맵피 GPS LOG 추출 방법

출처 :http://world.mappy.co.kr/Bproduct/news/faq/index.mms?code=mappy_faq&idx=38&mode=view

GPS log는 GPS수신기에서 들어오는 GPS 데이터 포멧(NMEA 0183)을 취득하여 txt 파일로 log를 남기는 것을 뜻합

1. 주행을 시작하자마자, GPS 정보창을 엽니다.

2. 아래 GPS 정보창에서 좌측 상단 부분을 꾸욱~ 누릅니다.    <전용기의 경우> 아래 GPS 정보창에서 좌측 상단 부분을 ‘콕콕콕콕콕' 다섯 번 클릭합니다. 로그 저장 알림창이 뜨면 'yes'를 누르고 주행합니다.

3. 주행이 끝나면 맵피를 정상 종료합니다.

(비정상 종료시 log파일이 저장되지 않습니다.)

4. 저장된 log파일은 맵피가 설치되어있는 메모리(SD/CF/HDD)의 최상위 폴더에

(취득한 날짜및시간).txt 파일로 저장됩니다.


Gps

아이나비 GPS LOG 추출 방법

출처 : http://blog.naver.com/korgen/50019359951

1.위성표시를 터치하면 수신상태창이 나옵니다.

2. 위성상태장에서 위성의 위치를 알려주는 동그라미를 가로로 한번 세로로 한번 그으면 log 파일 생성을 위한 창이 뜹니다.

3. 이 창에서 저장위치를 반드시 storage로 하셔야 합니다. 내장하드를 채택하는 star도 설정을 storage로 하지 않으면 다운됩니다.

이제 start를 누르면 log파일이 형성됩니다.

log 파일 생성을 종료하실 경우 같은 방법으로 하신 다음 stop을 터치하면  로그파일이 완성됩니다.

4. log 파일은 mapdata 폴더에 저장되어있습니다.
