  1. ABCP Engº Eduardo Moraes - Gerente Regional ABCP N/NE

  2. Práticas Construtivas na Cadeia Produtiva de Habitações PopularesExperiência do Projeto Casa 1.0Workshop Tecnológico da Construção – SINDUSCON / PA

  3. Indústria do Cimento no Brasil • 58 fábricas

  4. O que é a ABCP? Entidade privada de pesquisa tecnológica, treinamento e prestação de serviços técnicos, que objetiva desenvolver o mercado de produtos e sistemas construtivosde qualidadeà base de cimento, com ênfase na união da cadeia produtiva da construção. Sede ABCP - São Paulo/SP aperfeiçoamento Informação técnica ensaios

  5. Associados

  6. Presença Nacional da ABCP NORTE/NORDESTE Sede da ABCP N/NE - (Recife/PE) ER ER ER ER ER ER CENTRO-OESTE MG SP RJ/ES SUL

  7. Serviços Prestados pela ABCP desde a Fundação (1936) • Serviços laboratoriais • Normalização • Meio Ambiente • Consultoria • Informação (Site, SAC, Biblioteca etc.) • Difusão (Cursos, Treinamento, Estágios etc.) • Promoção técnica

  8. Promoção Técnica Geral da ABCP • Pavimento de Concreto em Vias Urbanas • Pavimento de Concreto em Rodovias • Whitetopping (Capa Branca) • Pavimentos Intertravados • Alvenaria de Blocos de Concreto • Alvenaria Estrutural com Blocos de Concreto • Habitação de Interesse Social • Concreto de Alto Desempenho • Pré-Fabricados de Concreto • Tubos de Concreto e Artefatos • Barragens de Concreto Compactado com Rolo

  9. HABITAÇÃO 1.0 • “Bairro Saudável. População Saudável.”

  10. Bairro Saudável

  11. Realidade Atual das Habitações de Interesse Social - HIS

  12. Bairro Saudável e Sustentável • Implementações de moradias sustentáveis em áreas saudáveis – INTEGRAÇÃO DA MORADIA COM SEU ENTORNO • Racionalização dos processos construtivos • Vida útil ampliada e qualidade • Ganho de produtividade na execução e manutenção • Redução dos custos totais • Melhoria do uso e gestão dos recursos: água / energia

  13. Bairro Saudável e Sustentável • Redução do impacto ambiental na implementação das moradias – Sistemas Construtivos e de Infra-estruturas • Capacitação do usuário / mão de obra local para melhoria da geração de recursos para comunidade / região • Melhoria da qualidade de vida do usuário final • Gestão da pós-ocupação

  14. Áreas para serviços: Gás, Coleta de lixo Seletiva, Reservatório de água central Capacitação da mão de obra local Processos Construtivos Racionalizados Sistemas de infraestruturas organizados em valas técnicas Áreas de lazer Tratamento de Esgoto no local – empreendimento Ambientalmente Correto Pavimento permite encaminhamento da água para lençol subterrâneo

  15. Infra-estrutura Urbana - Galeria / Vala Técnica • Integração dos sistemas • Otimização de custos de implantação e manutenção Galerias

  16. Infra-estrutura Urbana - Coleta de Esgoto • Rede coletora • Estanque • Sob a calçada

  17. Infra-estrutura Urbana - Tratamento de Esgoto

  18. Infra-estrutura Urbana - Sistema de Gás

  19. Infra-estrutura Urbana - Acessibilidade Sistema integrado Enterramento coberto por placas, rampas pré-fabricadas e complementos com bloco de concreto.

  20. PREMISSAS Proposta da Indústria do Cimento • Analogia com os carros populares • Produção em série • Padronização de processos construtivos • Utilização de materiais testados e aprovados

  21. Projeto Habitação 1.0 CARRO 1.0 HIS CASA 1.0 Características comuns: • Preço acessível • Com qualidade

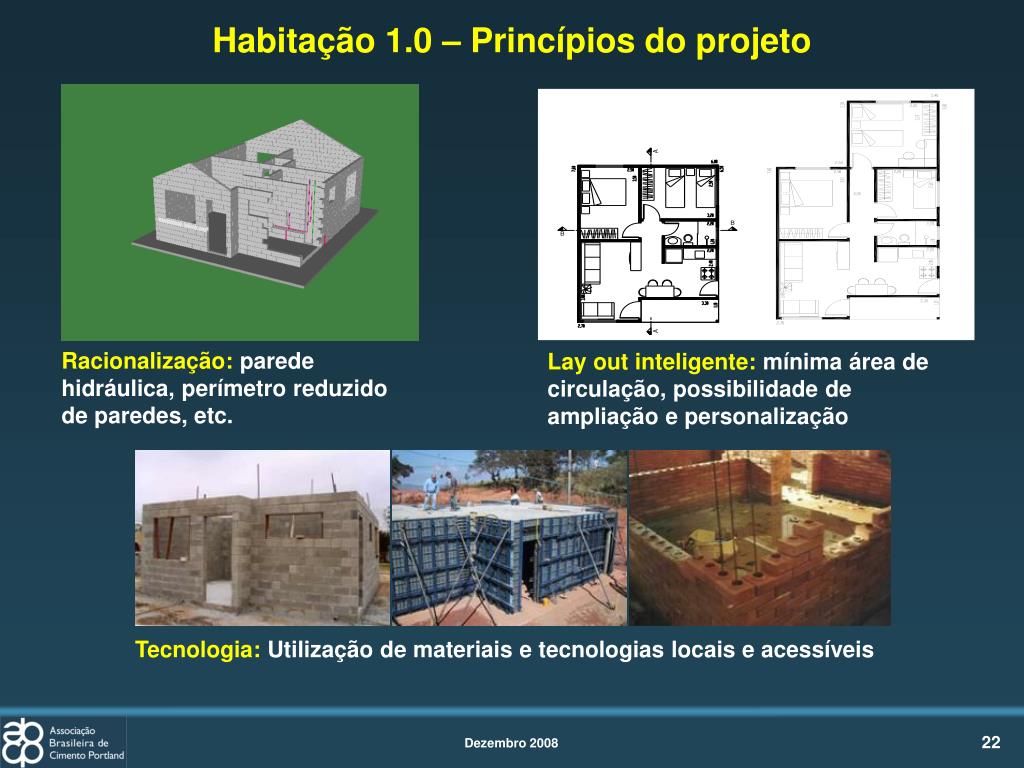

  22. Habitação 1.0 – Princípios do projeto • Racionalização: parede hidráulica, perímetro reduzido de paredes, etc. Tecnologia: Utilização de materiais e tecnologias locais e acessíveis • Lay out inteligente: mínima área de circulação, possibilidade de ampliação e personalização

  23. Habitação 1.0 - Sugestão de Projeto Bloco de concreto • Dois quartos • Sala • Cozinha • Banheiro • Varanda • Área de serviço externa

  24. Habitação 1.0 - Sugestão de Projeto Bloco de concreto • Dois quartos • Sala • Cozinha • Banheiro • Varanda • Área de serviço Área Construída da unidade = 45 m²

  25. Habitação 1.0 - Sugestão de Projeto Concreto celular • Dois quartos • Sala • Cozinha • Banheiro • Varanda • Área de serviço externa

  26. Projeto Habitação 1.0 Peças promocionais de suporte (projeto) Folheto (10.000 exemplares) Manual (500 exemplares) Catálogo (6.000 exemplares)

  27. Peças Promocionais CAMPANHAS DE COMUNICAÇÃO Autoconstrutor Cartilhas(desde 1989) U$ 7 milhões 13 milhões decartilhas 130 milcartas-resposta Seriado para TV(1998) U$ 600 mil veiculação em2 redes de TV 320 mil espectadores Fitas de Video(1999)

  28. Sistemas Construtivos • Solo-cimento • Alvenaria Estrutural com Blocos de Concreto • Concreto Celular

  29. Sistemas Construtivos Solo-cimento

  30. Tijolos de Solo-cimento • Uma alternativa para construção de alvenaria em habitações e outras edificações • Utilizando solo, cimento e água, o tijolo é produzido através de prensagem • Considerado competitivo se comparado com produtos similares • Normalmente utiliza solo do próprio local da obra, eliminando custos com transportes

  31. Fabricação de Tijolos de Solo-cimento

  32. Principais Vantagens • Uso de equipamentos simples e de baixo custo, pode ser produzido no próprio local da obra • Não é queimado (não consome combustível), não é poluente, portanto ecológico • Mão-de-obra não especializada, utiliza recursos humanos do próprio local da obra • Resistência à compressão superior a de tijolos similares • Planeza de faces, menor consumo de argamassa de assentamento e baixo teor de cimento • Dispensa revestimento, paredes com tijolos aparentes

  33. Habitação em Solo-cimento Vista da casa em construção Retirada de grãos de areia da superfície

  34. Habitação em Solo-cimento 450 casas - Sacramento/MG Sorocaba (SP)

  35. Sistemas Construtivos Alvenaria Estrutural com Blocos de Concreto

  36. O que é Alvenaria Estrutural?

  37. O que é Alvenaria Estrutural? • As paredes devem ser dimensionadas para suportar as cargas dos pisos. A capacidade da parede é resultado do conjunto de seus materiais constitutivos, ou seja, o bloco de concreto, a argamassa e o graute

  38. Principais Vantagens • Redução de armaduras • Redução de formas • Eliminação das etapas de moldagem dos pilares e vigas • Montagem da alvenaria

  39. Fabricação de Blocos de Concreto

  40. Normalização • A alvenaria estrutural com blocos de concreto é a única que conta com um completo corpo normativo na ABNT • NBR 6136 (1994) – Bloco vazado de concreto simples para alvenaria estrutural • NBR 7184 (1992) – Determinação da resistência à compressão • NBR 12117 (1992) – Retração por secagem • NBR 12118 (1992) – Determinação da absorção de água, do teor de umidade e da área líquida • NBR 10837 (1989) – Cálculo de alvenaria estrutural de blocos vazados de concreto • NBR 8798 (1985) – Execução e controle de obras em alvenaria estrutural de blocos vazados de concreto • NBR 8215 (1983) – Prismas de blocos vazados de concreto simples para alvenaria estrutural - Preparo e ensaio à compressão

  41. Projeto Modulado 19 19 34 54 19 39 14 14 14 14 Família 39 19 19 19 29 14 44 Família 29 14 14 14 Blocos especiais Definição da Família de Bloco

  42. Projeto Modulado

  43. Projeto Modulado - Instalações Elétricas Blocos Elétricos

  44. Blocos de Concreto - Fundação

  45. Blocos de Concreto - Execução da 1ª Fiada

  46. Blocos de Concreto - Marcação da Alvenaria

  47. Blocos de Concreto - Gabaritos

  48. Modelos Promovidos pela ABCP Mnas Solidária 55 municípios MG - 831 casas Morada Nova Sta. Rita Goiânia – GO - 320 apartamentos PAR Franco da Rocha Franco da Rocha - 480 apartamentos Bom Abrigo Florianópolis – SC - 330 casas PAR Sto. Antonio Descoberto Brasília – DF - 133 casas PAR Porto Alegre Porto Alegre - 469 apartamentos

  49. Modelos Promovidos pela ABCP Projeto Chico Mendes Blumenau - SC Uberaba Paraná – 35 casas Ribeirão Grande São Paulo - 29 casas rurais Morada Nova Senador Canhedo Goiás - 1.000 casas Morada Nova Itumbiara Goiás - 200 casas Santa Catarina Rio do Sul II - 80 casas

  50. Plano de Comunicação www.revistaprisma.com.br Revista Prisma Publicações técnicas
