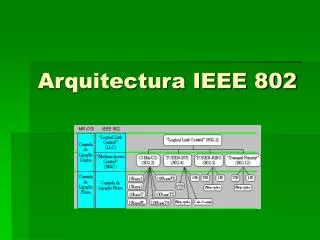

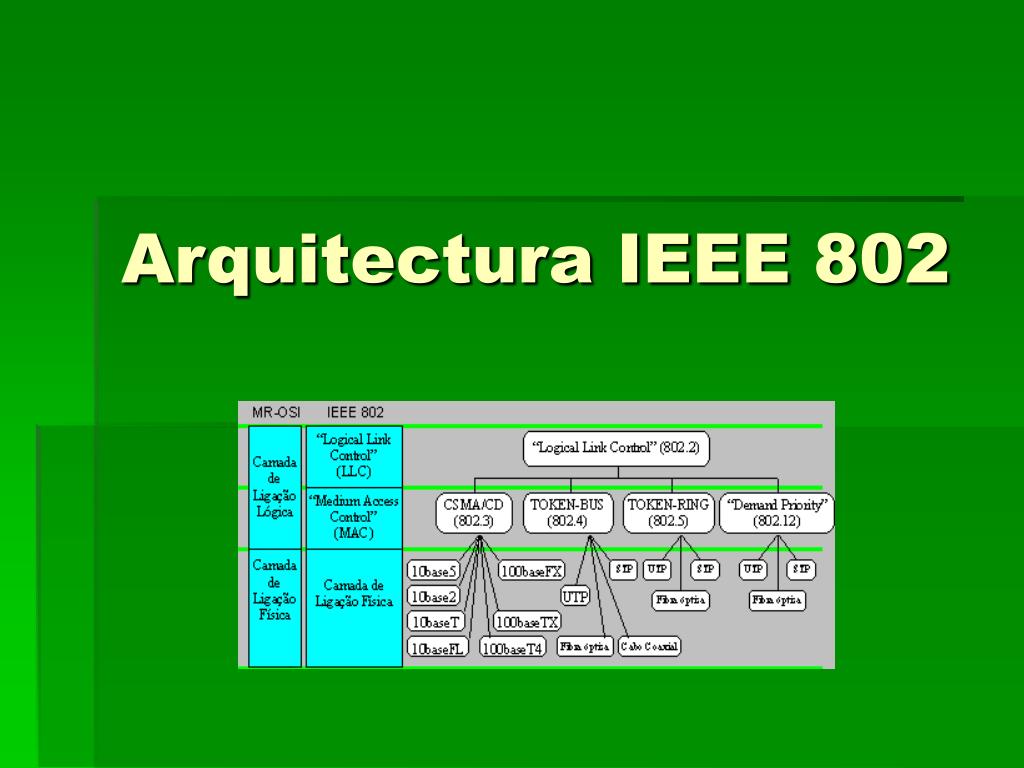

  1. Arquitectura IEEE 802

  2. Arquitectura IEEE 802 • Estas normas especificam um modelo de três camadas para as redes locais (LAN), estas três camadas correspondem aproximadamente aos níveis 1 e 2 do MR-OSI.

  3. “Logical Link Control” (802.2) • O nível superior deste conjunto de normas é comum, isto constitui uma vantagem importante como se verá mais tarde. Os LLC têm como missão proporcionar diversos serviços de nível 2: controlo de erros; controlo de fluxo; multiplexagem; serviço orientado à conexão e não orientado à conexão; “broadcast” e “multicast”.

  4. Logical Link Control” (802.2) • O protocolo LLC é em tudo idêntico ao HDLC. O modo ABM (“Asynchronous Balanced Mode”) é usado para o estabelecimento de conexões, os outros modos não são usados. O serviço não orientado à conexão utiliza tramas sem número (“unnumbered frames”). • Todas as implementações da sub camada MAC utilizam o LLC, isto é vantajoso em termos de compatibilidade, em principio não deveria existir qualquer dificuldade de inter operacionalidade entre redes com MAC´s diferentes. Infelizmente, na prática grande parte das pilhas de protocolos não usa o LLC e recorre directamente ao MAC, é o caso do TCP/IP e IPX.

  5. Algumas das principais implementações MAC das normas 802 são: • MAC 802.3 (Ethernet) - utiliza o protocolo CSMA/CD para coordenar o acesso ao meio de transmissão. • MAC 802.4 (Token-Bus) - utiliza o controlo de acesso por TOKEN com um meio de transmissão comum a todos os nós. • MAC 802.5 (Token-Ring) - utiliza o controlo de acesso por TOKEN num anel físico. • MAC 802.12 (100VG AnyLan) - utiliza controlo de acesso centralizado em HUB´s inteligentes.

  6. Fim !!!!!!
