  1. VLSM Muhammad ANSHARI

  2. Pendahuluan • Variable-length subnet masking (VLSM) adalah cara yang paling realistik cara mensubnet jaringan untuk membuat penggunaan bit dengan sangat efisien. • VLSM adalah proses “subnetting a subnet” dan menggunakan subnet mask yang berbeda untuk jaringan yang berbeda dalam IP plan anda. • Yang harus anda ingat adalah memastikan tidak ada overlap address.

  3. Contoh VLSM • Kelas C network – 192.168.100.0/24 anda diminta membuat IP plan dengan menggunakan VLSM

  4. Langkah-langkah • Tentukan berapa H bit yang diperlukan untuk memenuhi kebutuhan jaringan terbanyak • Ambil subnet Network yang terbanyak untuk digunakan • Ambil yang terbesar kedua • Ambil terbesar ketiga • Tentukan nomer network untuk serial link

  5. Langkah 1 • A adalah network terbesar dengan 50 host, oleh karena itu 2H – 2 = # valid host per subnet • Maka perlu 6 H untuk memenuhi kebutuhan Network A • Jika perlu 6 H bit maka mulai dengan 8 N bit, 8 – 6 = 2 N bit untuk membuat subnet; • Mulai dari NNNNNNNN • Sekarang NNHHHHHH • Semua sebneting akan dimulai dari referensi point diatas untuk memenuhi kebutuhan network A

  6. Langkah 2 • Andamemiliki 2 N bit untukdikerjakanatau 2N atau 22 • NN = 00HHHHHH • 01HHHHHH • 10HHHHHH • 11HHHHHH • Jikaditambahsemua 0 ke H bit, makaandaakandapatkannomer network untuk 4 subnet; • 00000000 = .0 • 01000000 = .64 • 10000000= .128 • 11000000=.192 • Semua subnet akanmemiliki subnet mask yang sama; • 11111111.11111111.11111111.11000000 = 255.255.255.192 /26

  7. Langkah 2 • Untuk tujuan contoh ini, ambil .64 network

  8. Langkah 3 • Network B = 27 hosts • Kita telahmemulaidenganrumusan 2N bit dan 6H bit untuk Network A, kitaharusmempertahankanrumusitu • Ambilsatudarisisa /26 network untukmengerjakan Network B. • Makaambil .128/26 network ; 10000000 • Tapiandacumaperlu 5H bits, bukan 6, olehkarenaitumenjadi ; 10N00000 dimana • 10 rumusawaldari subnet • N ekstra bit • 00000 adalah 5H bit untuk Network B • Karenaandamemilikiekstra bit, makabisamembuat 2 subnet yang lebihkecildari subnet yang asal; • 10000000 • 10100000

  9. Langkah 3 • Konversikedesimal • Kita telahmelakuan subnet dari subnet, itudasardari VLSM • Setiapdari sub-subnet akanmemiliki subnet mask yang baru. Awalnyaadalah /24 diganti /26 untuk Network A. Sekarangkitaambilsatudari /26 network danpecahmenjadidua /27 network: • 10000000 dan 10100000 keduanyamemiliki 3N bit dan 5H bits • Mask sekarang • 255.255.255.224 /27

  10. Langkah 3 • Ambil satu dari sub-subnet untuk Network B: • 10000000 / 27 = Network B • Gunakan sisa sub-subnet untuk kebutuhan kedepan, atau bisa dipecah lebih kecil lagi jika diperlukan. • Cek untuk memastikan bahwa tidak overlaping dengan yang lain

  11. Langkah 4 • Network C dan D = 12 host masing-masing • Kita telahmemulaidenganrumusan 2N bit dan 6H bit untuk Network A, kitaharusmempertahankanrumusitu • Sekarangpilihdimanaandaakanmenempatkan network, bisapadajaringan /26 yang lain atau /27 yang lain • Untuktujuancontohini, pilih /27 network .160/27  10100000 • Tapiandahanyaperlu 4 H bit saja, bukan 5 • 101N0000

  12. Langkah 4 • Karena memiliki ekstra bit, kita bisa membuat subnet yang lebih kecil dari yang asli; • 10100000 = .160 • 10110000 = .176 • Sub-subnet bari ini akan memiliki subnet mask baru 11111111.11111111.11111111.11110000 • 255.255.255.240  /28 • Ambil salah satu sub-subnet untuk C dan D

  13. Langkah 5 • Semua serial link antar router hanyaperlu 2 alamatsetiap network • Perlu 2 H bit untuk Network E,F, G dan H • Masihmemiliki 2 original subnet yang tersisa • Untuktujuaniniambil .0/26 network 00000000 • Tapiandaperlu 2H bit bukan 6 • 00NNNN00 • 00 rumusasli subnet • NNNN ekstra bit • 00 2 H bit untuk serial link

  14. Langkah 5 • Makabisamembuat 16 sub-subnet dari subnet yang asli • 00000000=.0/30 • 00000100=.4/30 • 00001000=.8/30 • 00001100=.12/30 • 00010000=.16/30 • . • . • 00111000 =.56/30 • 00111100 =.60/30 • Kita pakai 4 sub-subnet dansisanyabisadipakaikemudian

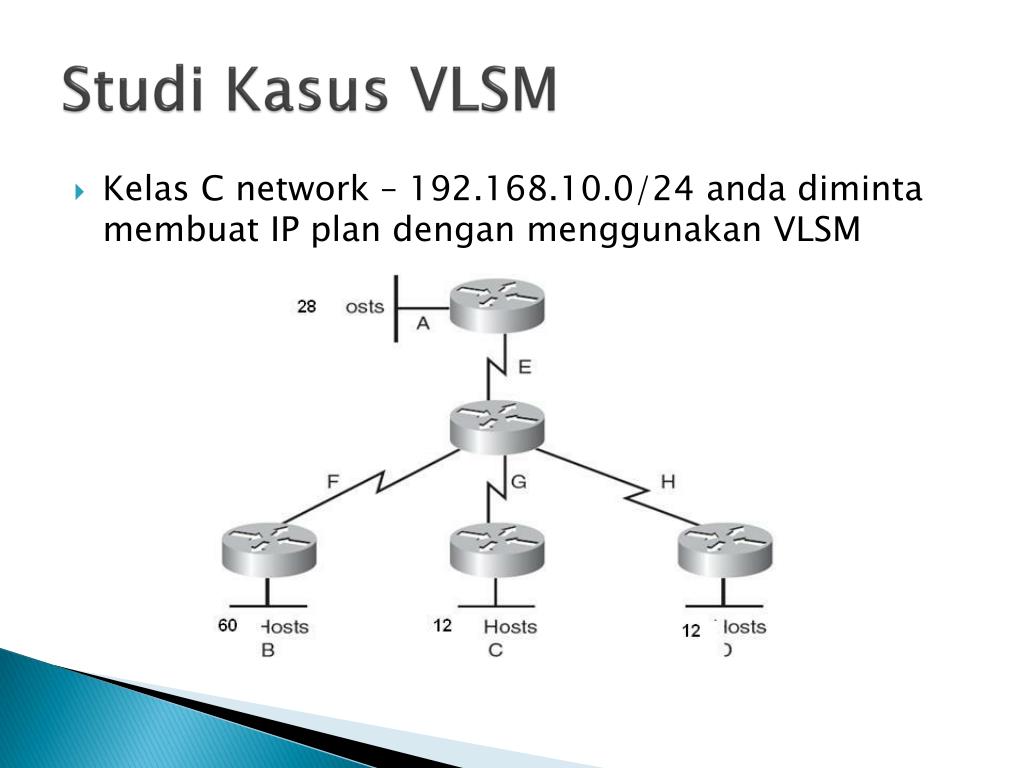

  15. StudiKasus VLSM • Kelas C network – 192.168.10.0/24 anda diminta membuat IP plan dengan menggunakan VLSM

  16. Tugas • Buat IP plan dari network diagram diatas dengan menggunakan VLSM • Dikumpulkan setelah liburan
