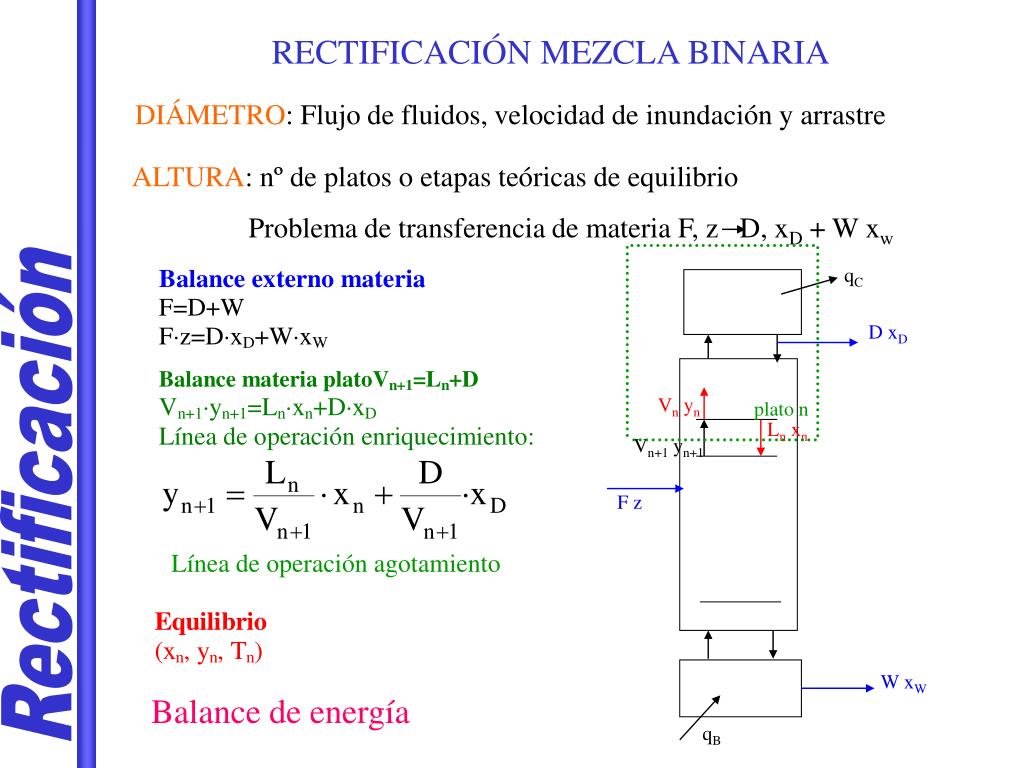

  1. RECTIFICACIÓN MEZCLA BINARIA DIÁMETRO: Flujo de fluidos, velocidad de inundación y arrastre ALTURA: nº de platos o etapas teóricas de equilibrio Problema de transferencia de materia F, z D, xD + W xw qC D xD Vn yn plato n Ln xn Vn+1 yn+1 Rectificación F z Línea de operación agotamiento W xW Balance de energía qB

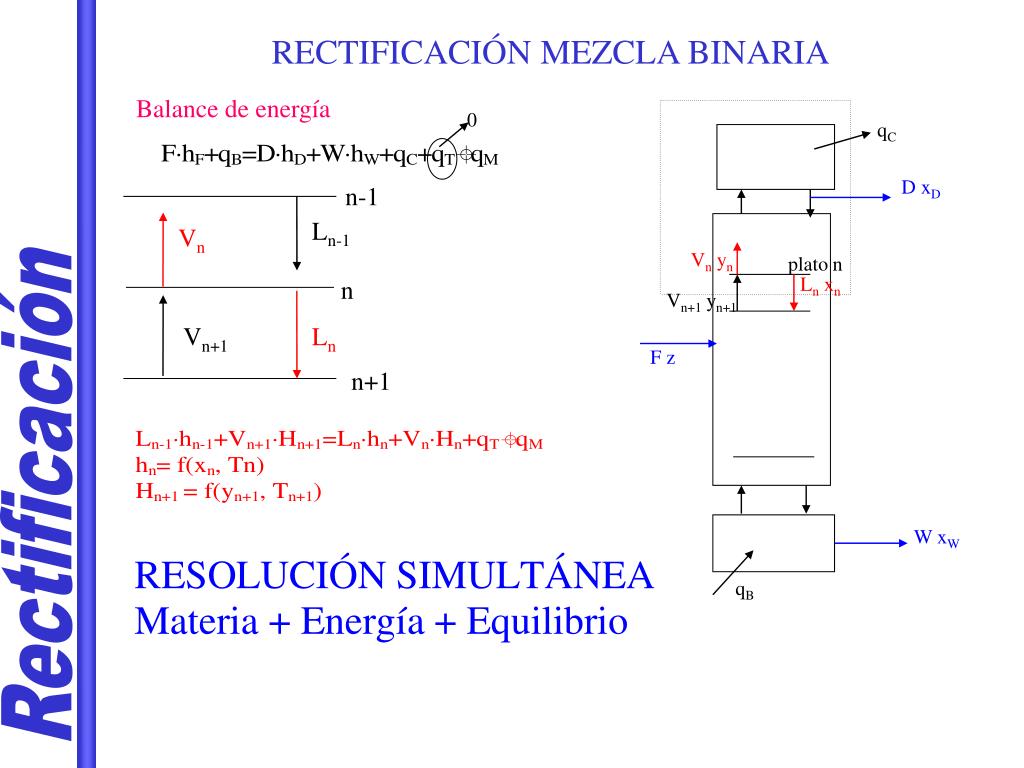

  2. n-1 Ln-1 Vn qC n D xD Vn+1 Ln n+1 Vn yn plato n Ln xn Vn+1 yn+1 F z W xW qB 0 RECTIFICACIÓN MEZCLA BINARIA Balance de energía Rectificación

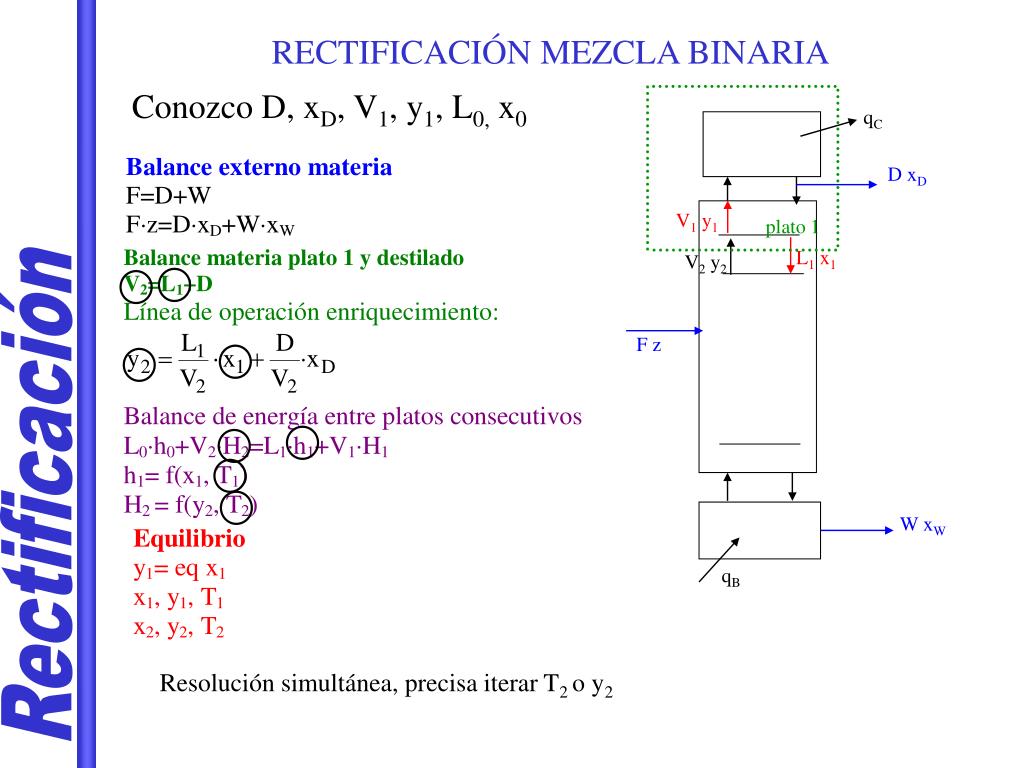

  3. RECTIFICACIÓN MEZCLA BINARIA Conozco D, xD, V1, y1, L0, x0 qC D xD V1 y1 plato 1 L1 x1 V2 y2 F z Rectificación W xW qB Resolución simultánea, precisa iterar T2 o y2

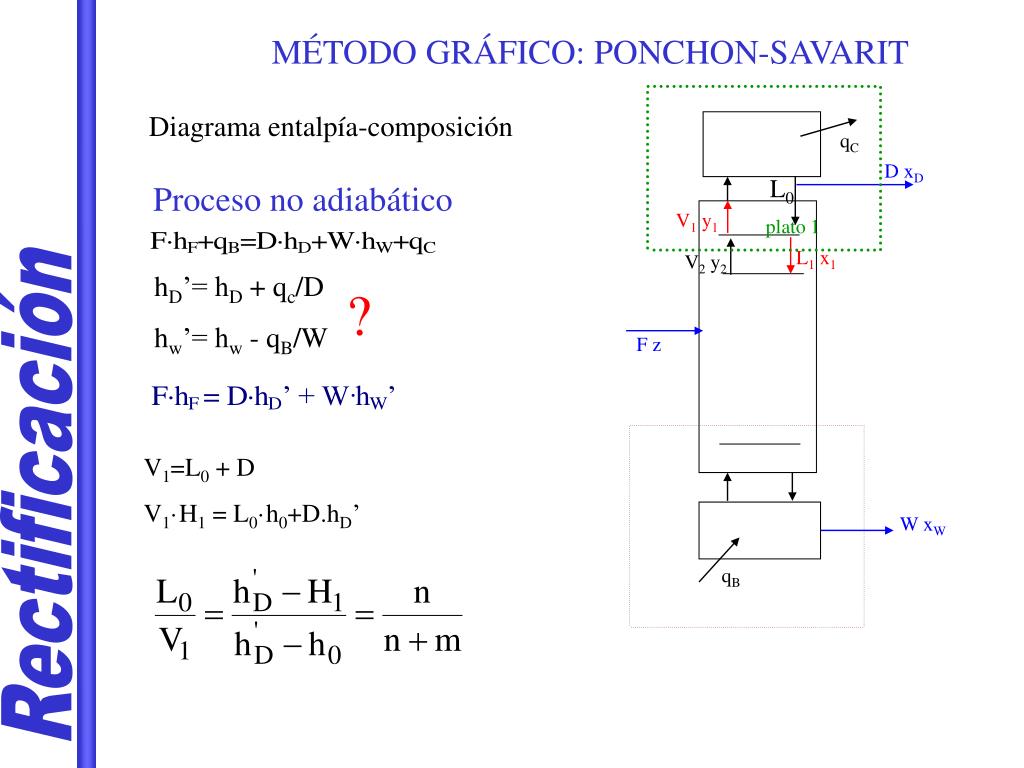

  4. MÉTODO GRÁFICO: PONCHON-SAVARIT Diagrama entalpía-composición qC D xD L0 Proceso no adiabático V1 y1 plato 1 L1 x1 V2 y2 hD’= hD + qc/D hw’= hw - qB/W ? F z V1=L0 + D V1·H1 = L0·h0+D.hD’ Rectificación W xW qB

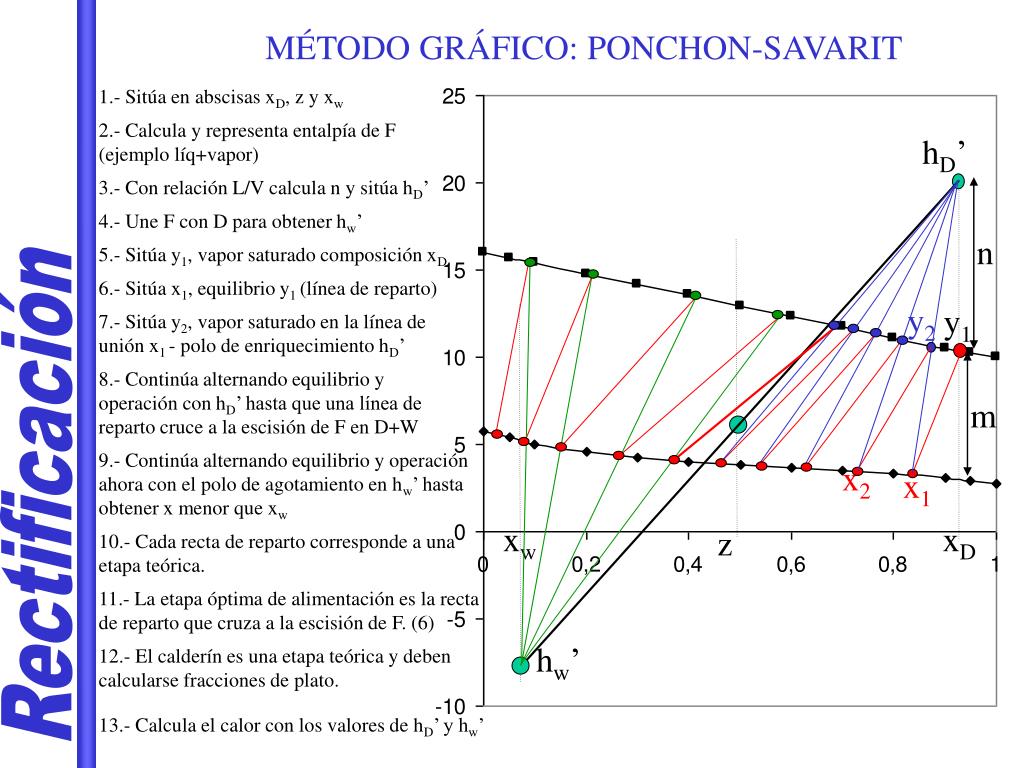

  5. MÉTODO GRÁFICO: PONCHON-SAVARIT 1.- Sitúa en abscisas xD, z y xw 2.- Calcula y representa entalpía de F (ejemplo líq+vapor) hD’ 3.- Con relación L/V calcula n y sitúa hD’ 4.- Une F con D para obtener hw’ n 5.- Sitúa y1, vapor saturado composición xD 6.- Sitúa x1, equilibrio y1 (línea de reparto) y2 y1 7.- Sitúa y2, vapor saturado en la línea de unión x1 - polo de enriquecimiento hD’ 8.- Continúa alternando equilibrio y operación con hD’ hasta que una línea de reparto cruce a la escisión de F en D+W m 9.- Continúa alternando equilibrio y operación ahora con el polo de agotamiento en hw’ hasta obtener x menor que xw x2 Rectificación x1 xw xD z 10.- Cada recta de reparto corresponde a una etapa teórica. 11.- La etapa óptima de alimentación es la recta de reparto que cruza a la escisión de F. (6) hw’ 12.- El calderín es una etapa teórica y deben calcularse fracciones de plato. 13.- Calcula el calor con los valores de hD’ y hw’
