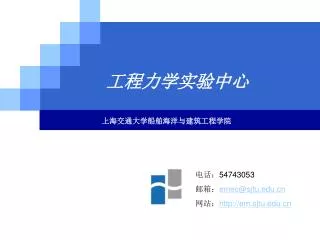

  1. 工程力学实验中心 上海交通大学船舶海洋与建筑工程学院 电话：54743053 邮箱：emec@sjtu.edu.cn 网站：http://em.sjtu.edu.cn

  2. 院系结构 船舶海洋与建筑工程学院 一般力学教研室 工程力学系 固体力学教研室 船舶海洋工程系 流体力学教研室 港口与海岸工程系 土木工程系 工程力学教研室 国际航运系 工程力学实验中心 建筑学系 工程力学实验中心 Tel：54743053

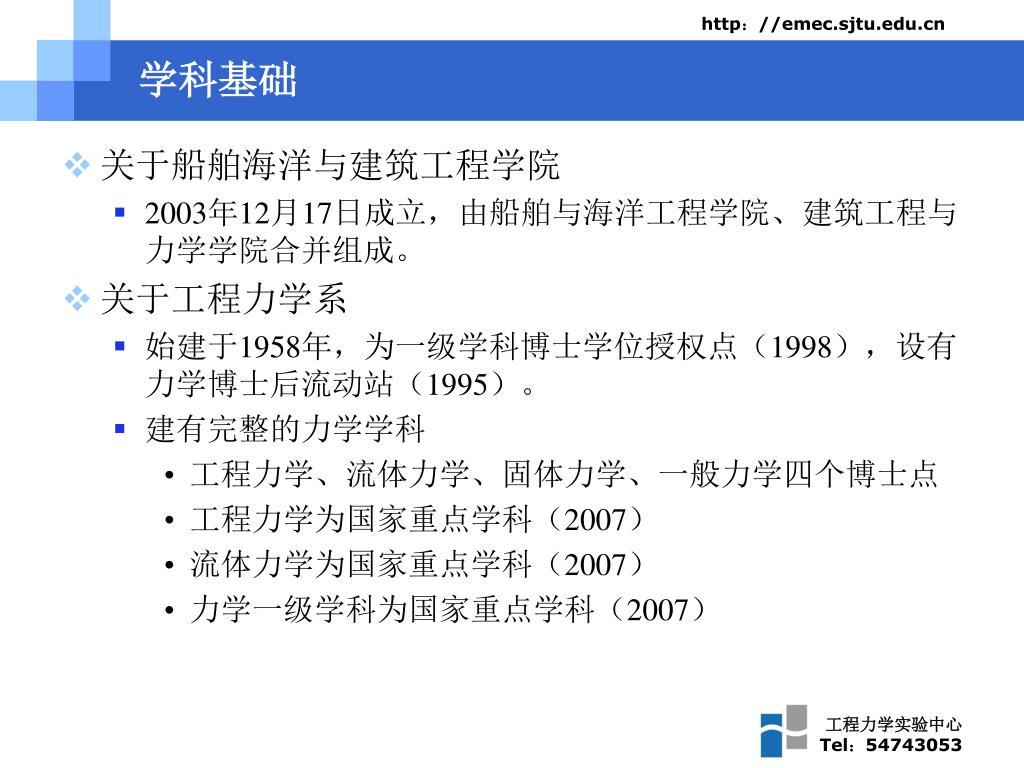

  3. 学科基础 • 关于船舶海洋与建筑工程学院 • 2003年12月17日成立，由船舶与海洋工程学院、建筑工程与力学学院合并组成。 • 关于工程力学系 • 始建于1958年，为一级学科博士学位授权点（1998），设有力学博士后流动站（1995）。 • 建有完整的力学学科 • 工程力学、流体力学、固体力学、一般力学四个博士点 • 工程力学为国家重点学科（2007） • 流体力学为国家重点学科（2007） • 力学一级学科为国家重点学科（2007） 工程力学实验中心 Tel：54743053

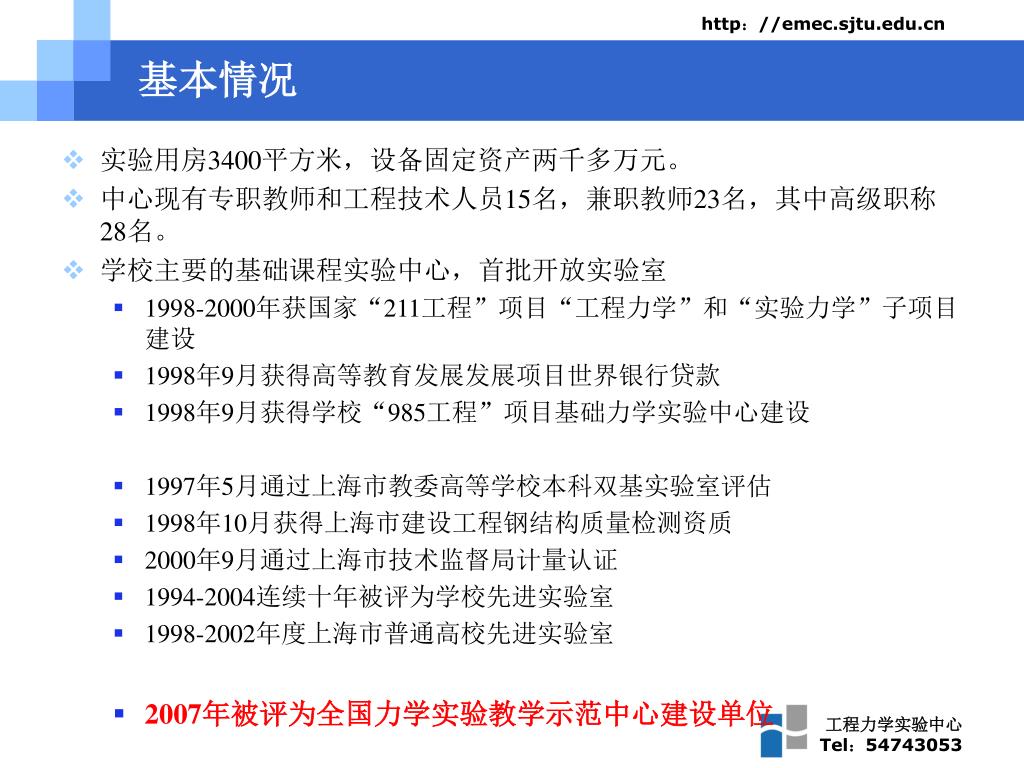

  4. 基本情况 • 实验用房3400平方米，设备固定资产两千多万元。 • 中心现有专职教师和工程技术人员15名，兼职教师23名，其中高级职称28名。 • 学校主要的基础课程实验中心，首批开放实验室 • 1998-2000年获国家“211工程”项目“工程力学”和“实验力学”子项目建设 • 1998年9月获得高等教育发展发展项目世界银行贷款 • 1998年9月获得学校“985工程”项目基础力学实验中心建设 • 1997年5月通过上海市教委高等学校本科双基实验室评估 • 1998年10月获得上海市建设工程钢结构质量检测资质 • 2000年9月通过上海市技术监督局计量认证 • 1994-2004连续十年被评为学校先进实验室 • 1998-2002年度上海市普通高校先进实验室 • 2007年被评为全国力学实验教学示范中心建设单位 工程力学实验中心 Tel：54743053

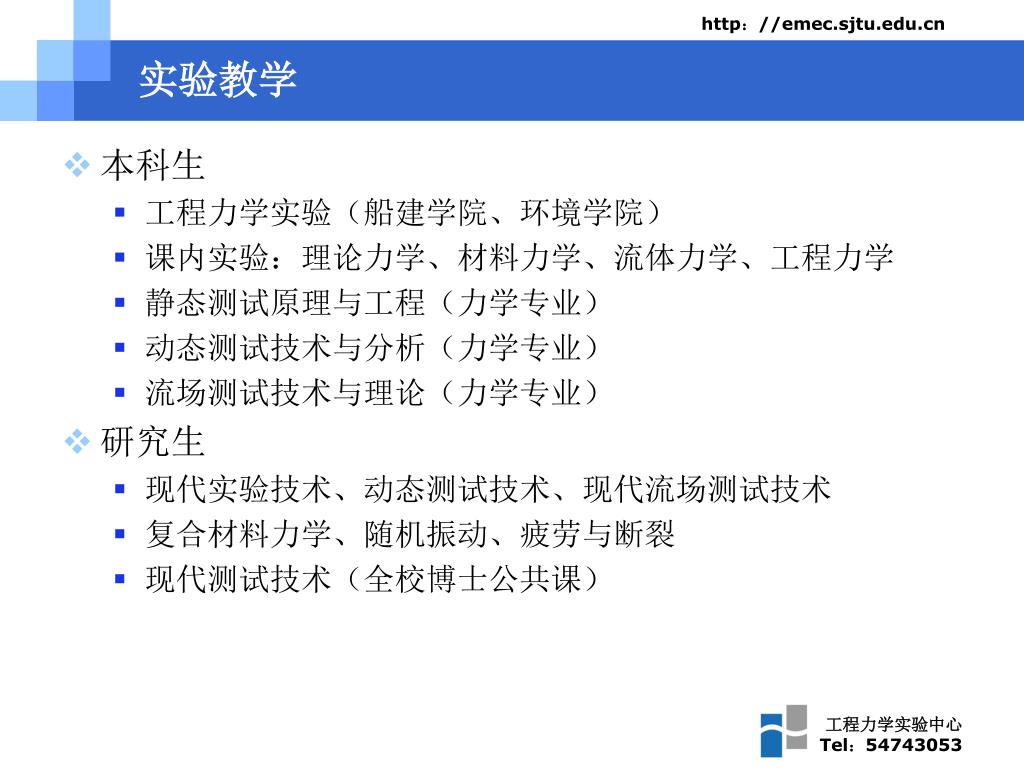

  5. 实验教学 • 本科生 • 工程力学实验（船建学院、环境学院） • 课内实验：理论力学、材料力学、流体力学、工程力学 • 静态测试原理与工程（力学专业） • 动态测试技术与分析（力学专业） • 流场测试技术与理论（力学专业） • 研究生 • 现代实验技术、动态测试技术、现代流场测试技术 • 复合材料力学、随机振动、疲劳与断裂 • 现代测试技术（全校博士公共课） 工程力学实验中心 Tel：54743053

  6. 实验中心组成 • 固体力学实验室 • 一般力学实验室 • 流体力学实验室 • 工程仿真与计算中心 工程力学实验中心 Tel：54743053

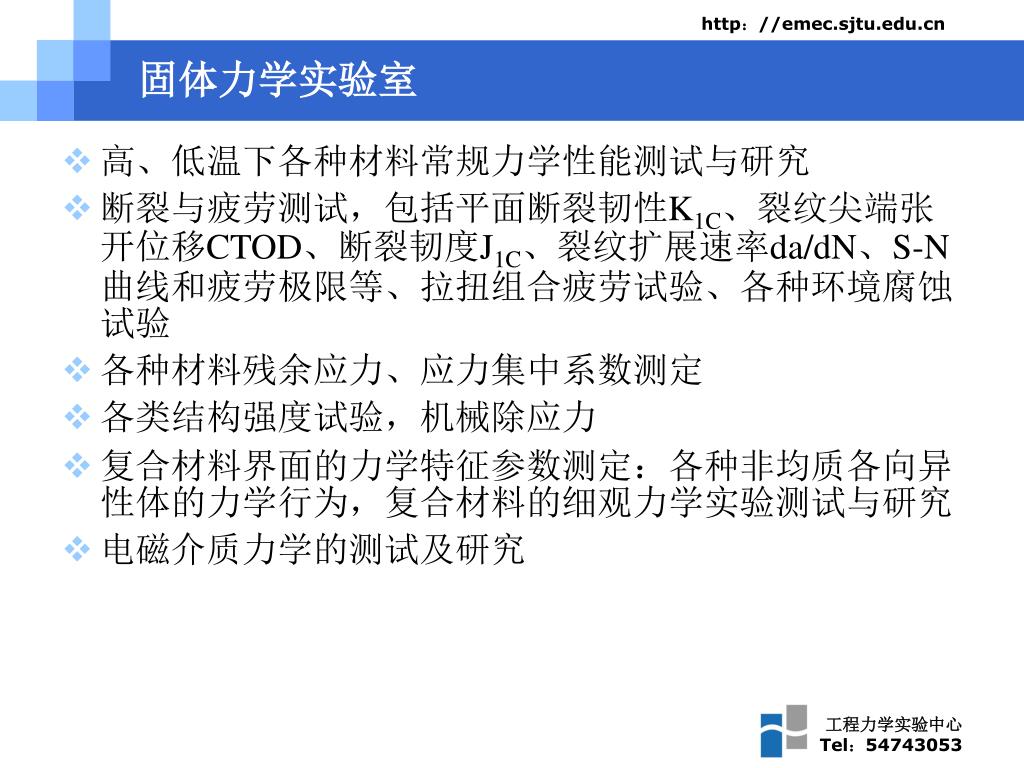

  7. 固体力学实验室 • 高、低温下各种材料常规力学性能测试与研究 • 断裂与疲劳测试，包括平面断裂韧性K1C、裂纹尖端张开位移CTOD、断裂韧度J1C、裂纹扩展速率da/dN、S-N曲线和疲劳极限等、拉扭组合疲劳试验、各种环境腐蚀试验 • 各种材料残余应力、应力集中系数测定 • 各类结构强度试验，机械除应力 • 复合材料界面的力学特征参数测定：各种非均质各向异性体的力学行为，复合材料的细观力学实验测试与研究 • 电磁介质力学的测试及研究 工程力学实验中心 Tel：54743053

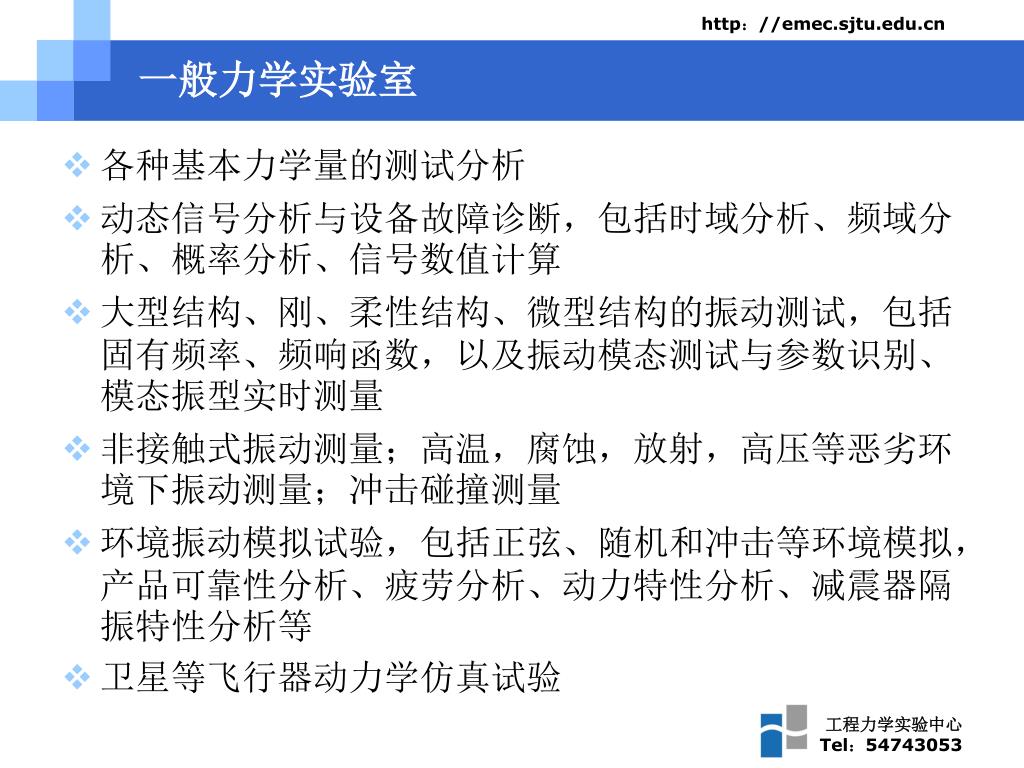

  8. 一般力学实验室 • 各种基本力学量的测试分析 • 动态信号分析与设备故障诊断，包括时域分析、频域分析、概率分析、信号数值计算 • 大型结构、刚、柔性结构、微型结构的振动测试，包括固有频率、频响函数，以及振动模态测试与参数识别、模态振型实时测量 • 非接触式振动测量；高温，腐蚀，放射，高压等恶劣环境下振动测量；冲击碰撞测量 • 环境振动模拟试验，包括正弦、随机和冲击等环境模拟，产品可靠性分析、疲劳分析、动力特性分析、减震器隔振特性分析等 • 卫星等飞行器动力学仿真试验 工程力学实验中心 Tel：54743053

  9. 流体力学实验室 • 各种基本流体力学量的测试，包括速度、压力、流量、应变、位移、作用力等。 • 接触、无接触地进行流体测量，直接得到平均流速、湍流度、均方差、功率谱等 • 各种模型实验及进行流动机理研究海洋工程和环境流体力学的研究。 • 应用高速摄像系统，进行碰撞、水滴运动等高速运动物体的即时摄像。 工程力学实验中心 Tel：54743053

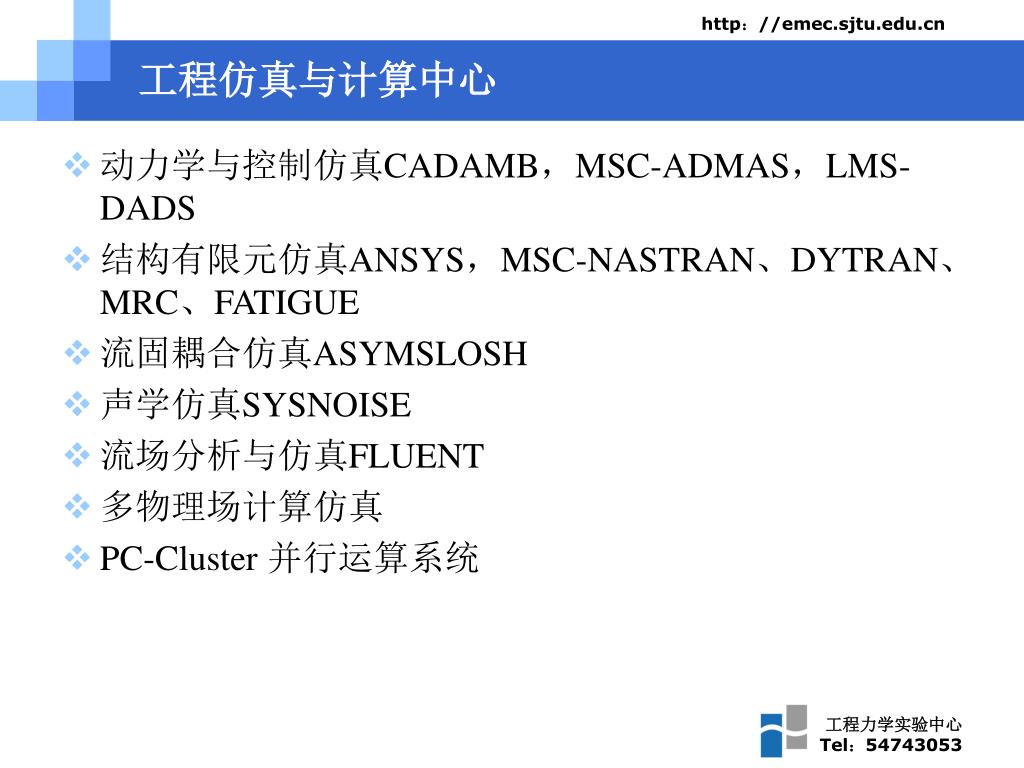

  10. 工程仿真与计算中心 • 动力学与控制仿真CADAMB，MSC-ADMAS，LMS-DADS • 结构有限元仿真ANSYS，MSC-NASTRAN、DYTRAN、MRC、FATIGUE • 流固耦合仿真ASYMSLOSH • 声学仿真SYSNOISE • 流场分析与仿真FLUENT • 多物理场计算仿真 • PC-Cluster 并行运算系统 工程力学实验中心 Tel：54743053

  11. 主要设备 • 断裂与疲劳测试分析 • 拉扭疲劳试验机 MTS－809 50KN • 全数字闭环控制系统 • 荷载、应变、位移三种独立闭环控制方式 • 动态频率范围：0.001Hz—100Hz • 最大载荷：±50kN，扭矩550N·m，扭角±45° • 配有高温环境箱100-1400℃ • 适用于金属、非金属及复合材料的拉伸、压缩、 弯曲、剪切；拉、扭组合试验；蠕变和松弛；低 周循环疲劳；疲劳裂纹扩展；.断裂韧性及各种特 性波型的疲劳、随机疲劳及拉扭组合疲劳等 工程力学实验中心 Tel：54743053

  12. 主要设备 • 断裂与疲劳测试分析 • 疲劳试验机 MTS-880 500KN • 全数字闭环控制系统 • 荷载、应变、位移三种独立闭环控制方式 • 动态频率范围：0.001Hz-100Hz • 最大载荷：±500kN • 适用于金属、非金属及复合材料的拉伸、压缩、弯曲、剪切试验；蠕变和松弛；低周循环疲劳；疲劳裂纹扩展；.断裂韧性及各种特性波型的疲劳、随机疲劳及拉扭组合疲劳等 工程力学实验中心 Tel：54743053

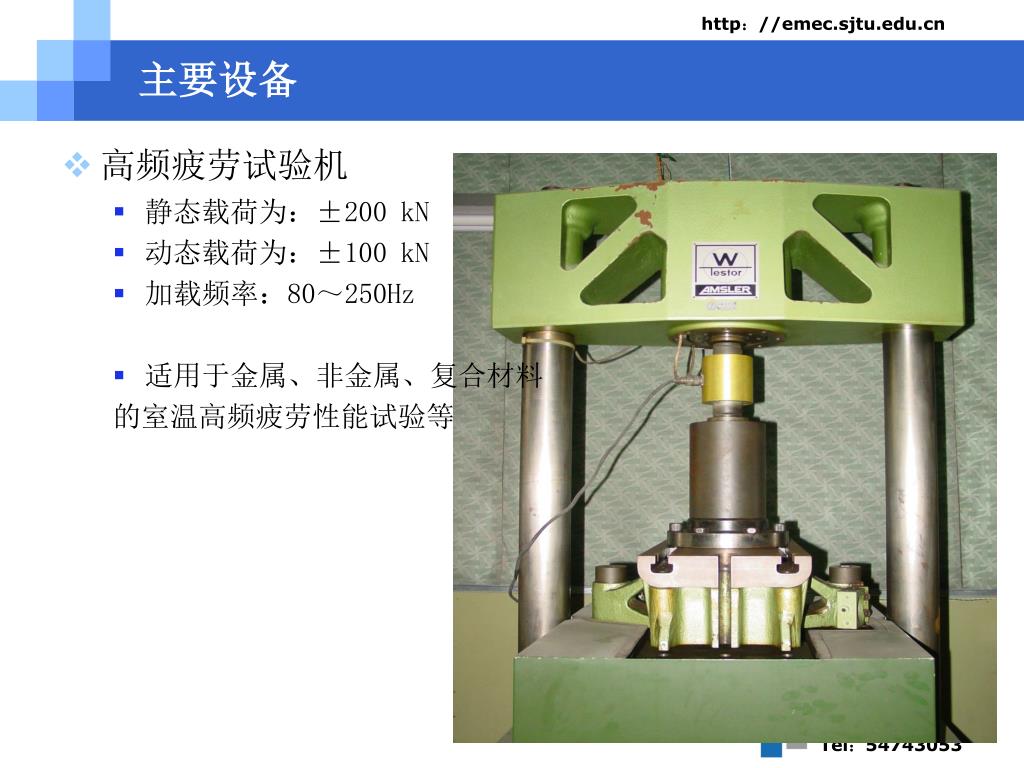

  13. 主要设备 • 高频疲劳试验机 • 静态载荷为：±200 kN • 动态载荷为：±100 kN • 加载频率：80～250Hz • 适用于金属、非金属、复合材料 的室温高频疲劳性能试验等 工程力学实验中心 Tel：54743053

  14. 主要设备 • 高、低温下各种材料常规力学性能测试与研究 • 日本岛津DCS-250kN电子万能试验机 • 最大拉、压载荷：2g～250 kN • 最大低温拉伸载荷：100kN • 最大弯曲载荷：100kN • 配有环境温度箱：-196℃ ～1100℃， • 载荷精度：±0.5% • 适用于金属、非金属、复合材料的室温 及高、低温下拉伸、压缩、弯曲及剪切 试验，蠕变试验，低周疲劳性能试验等 工程力学实验中心 Tel：54743053

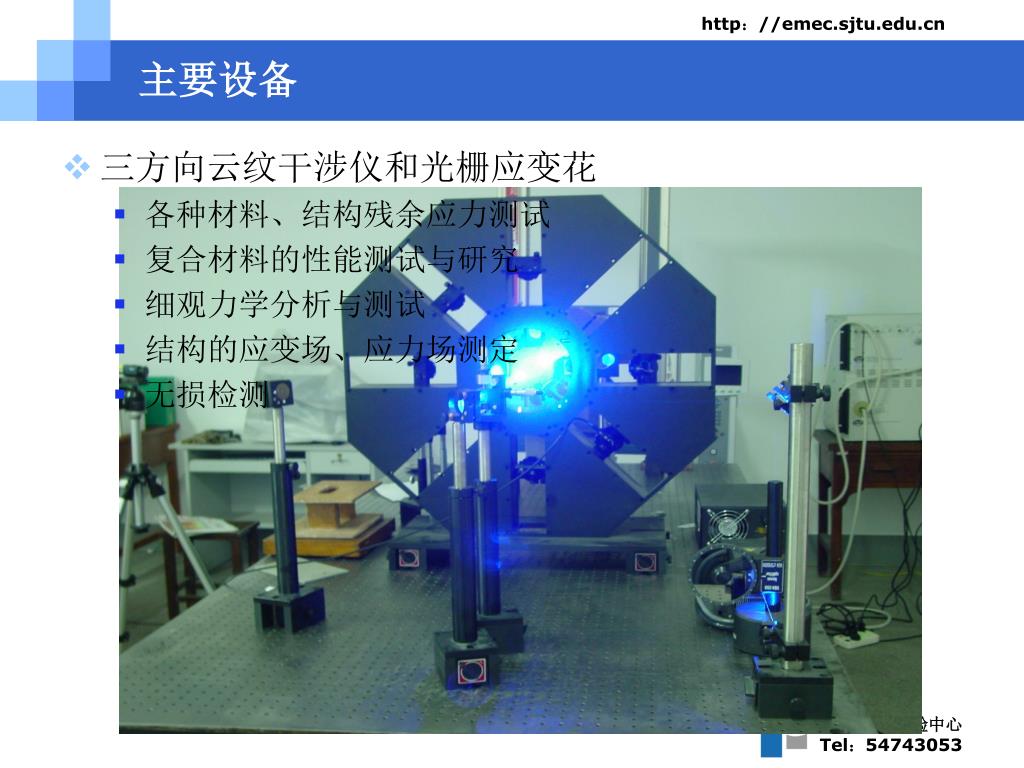

  15. 主要设备 • 三方向云纹干涉仪和光栅应变花 • 各种材料、结构残余应力测试 • 复合材料的性能测试与研究 • 细观力学分析与测试 • 结构的应变场、应力场测定 • 无损检测 工程力学实验中心 Tel：54743053

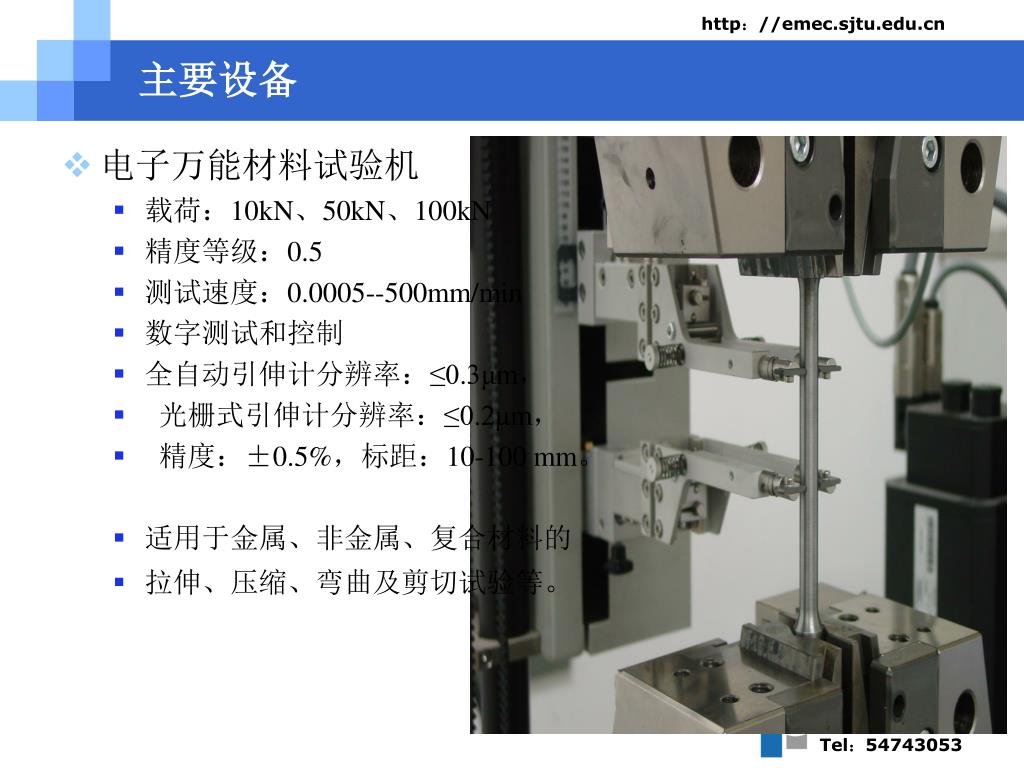

  16. 主要设备 • 电子万能材料试验机 • 载荷：10kN、50kN、100kN • 精度等级：0.5 • 测试速度：0.0005--500mm/min • 数字测试和控制 • 全自动引伸计分辨率：≤0.3μm， • 光栅式引伸计分辨率：≤0.2μm， • 精度：±0.5%，标距：10-100 mm。 • 适用于金属、非金属、复合材料的 • 拉伸、压缩、弯曲及剪切试验等。 工程力学实验中心 Tel：54743053

  17. 主要设备 • PSV-300扫描激光测振仪 • 技术指标 • 扫描点数: 512× 512点 • 扫描角度: 40度× 40度 • 最大振动速度: ±10m/s • 带宽: 1MHz, 双通道 • FFT: 6400线 • 72倍变焦(18倍光学，4倍数字)彩色摄像机 工程力学实验中心 Tel：54743053

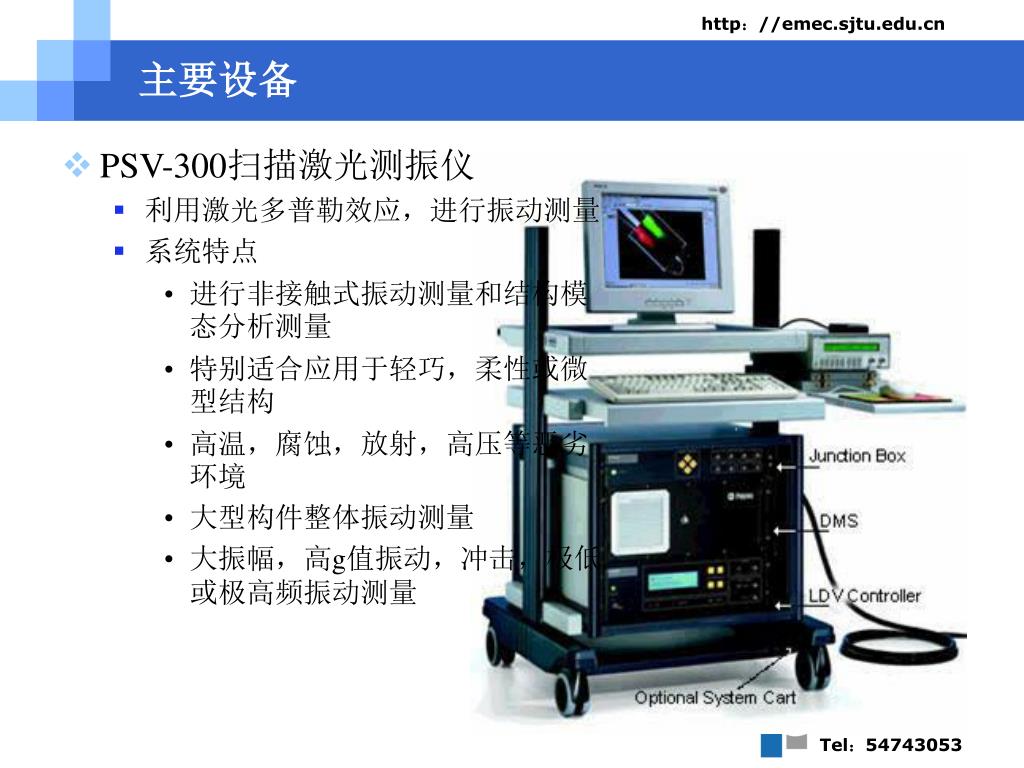

  18. 主要设备 • PSV-300扫描激光测振仪 • 利用激光多普勒效应，进行振动测量 • 系统特点 • 进行非接触式振动测量和结构模态分析测量 • 特别适合应用于轻巧，柔性或微型结构 • 高温，腐蚀，放射，高压等恶劣环境 • 大型构件整体振动测量 • 大振幅，高g值振动，冲击，极低或极高频振动测量 工程力学实验中心 Tel：54743053

  19. 主要设备 • 单轴气浮仿真试验台 • 精密的气浮动力学平台，单轴柱面气浮轴承最大承载能力200kg.f；台体有效搭载质量约为100kg.f；垂直轴转动惯量约10kgm2；单轴气浮台最终干扰力矩小于8×10-4 • 具有双向传输功能的测量与控制软件：通讯速率9.6kb/s,8路A/D通道，可扩展6路，4路D/A通道，可扩展32路 • 适用于非惯性系下结构振动测试与控制，多体系统动力学研究，卫星动力学仿真研究，常用动力学参数测定，如转动惯量测量等。 工程力学实验中心 Tel：54743053

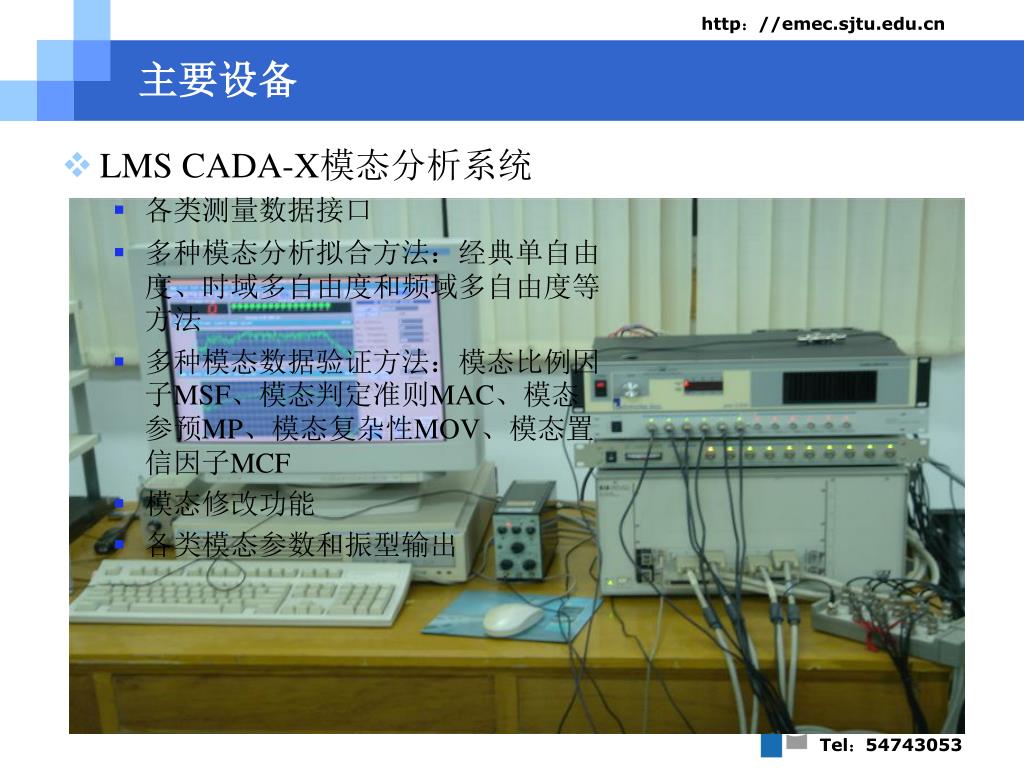

  20. 主要设备 • LMS CADA-X模态分析系统 • 各类测量数据接口 • 多种模态分析拟合方法：经典单自由度、时域多自由度和频域多自由度等方法 • 多种模态数据验证方法：模态比例因子MSF、模态判定准则MAC、模态参预MP、模态复杂性MOV、模态置信因子MCF • 模态修改功能 • 各类模态参数和振型输出 工程力学实验中心 Tel：54743053

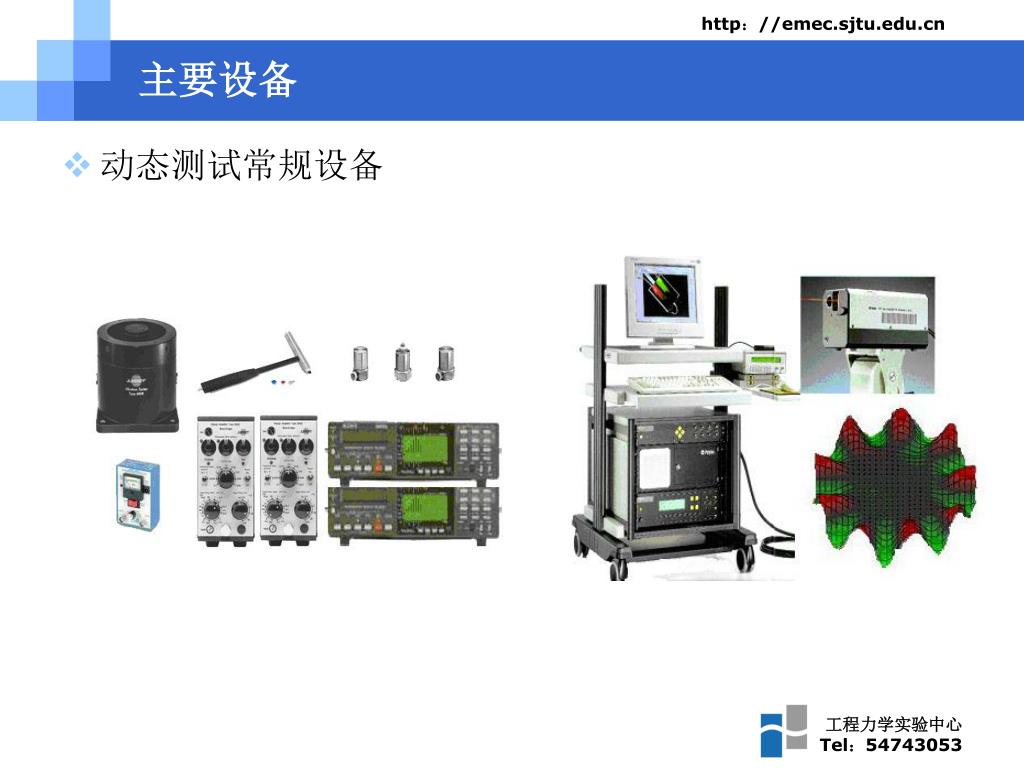

  21. 主要设备 • 动态测试常规设备 工程力学实验中心 Tel：54743053

  22. 主要设备 • 波浪水槽 • 长56米，宽0.8米，深1.2米 • 最大水深0.8米，最高流速0.6m/s • 可生成规则波，各种不规则波和孤立波。 工程力学实验中心 Tel：54743053

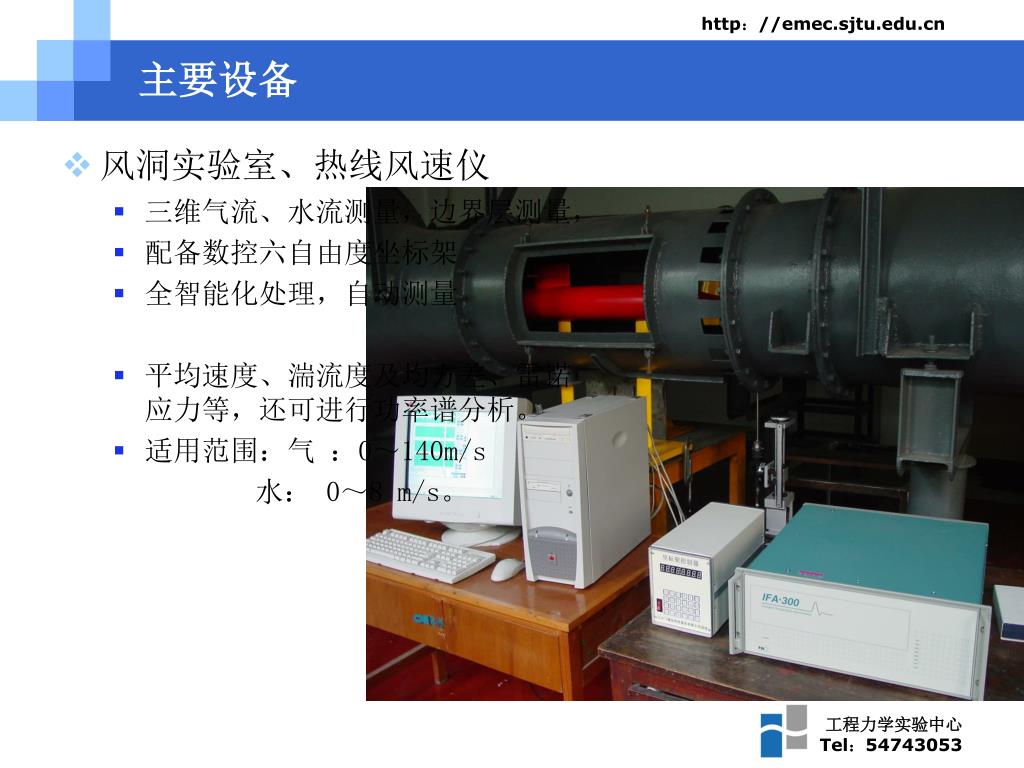

  23. 主要设备 • 风洞实验室、热线风速仪 • 三维气流、水流测量，边界层测量， • 配备数控六自由度坐标架 • 全智能化处理，自动测量 • 平均速度、湍流度及均方差、雷诺应力等，还可进行功率谱分析。 • 适用范围：气 ：0～140m/s 水： 0～8 m/s。 工程力学实验中心 Tel：54743053

  24. 主要设备 • 高速摄像系统 • 高速摄像系统 • 分辨率：512×384 Pixels • 记录速率：25-10000fps • 图像格式：24-bit color TIF • 可以定量研究物体高速运动速度及方向。主要用于动态流谱的记录，流体力学的基础性、应用性研究。 工程力学实验中心 Tel：54743053

  25. 主要项目 • 自然科学基金 • 固体电磁介质力学及其应用 • 柔性多体系统刚柔耦合动力学建模理论与仿真技术的研究 • 光栅应变花及其在复合材料残余应力测试中的应用 • 空间大型可展行架体系展开过程与动力响应分析理论研究 • 海岸破波带复杂流动与泥沙运动机理研究 • 周期载荷及卸载作用下岩土损伤扩展特性试验与理论研究 • 铁电智能材料的电致破坏与本构关系 • 复杂航天器姿态运动的鲁棒和自适应控制 • 多自由度大幅激励下弹性充液器的非线性响应 工程力学实验中心 Tel：54743053

  26. 主要项目 • 自然科学基金 • 高低温下复合材料层压结构自由边缘分层与分层屈曲研究 • 金属材料内部损伤愈合过程有限元数值模拟 • 局部受损平面载结构屈曲强度及屈曲承载能力评估与预报 • 空天飞行器气动与隐身性能的协同优化设计方法研究 • 神经动力学中的随机共振，同步稳定性与混沌周游研究 • 力、电作用下金属材料中晶界孔洞的演变 • 不对称速度分布对颈动脉分岔壁面切应力的影响 • 大跨斜拉网壳空间结构的耦合风振分析及减振研究 • 基于扰动状态概念的岩石力学分析方法研究 工程力学实验中心 Tel：54743053

  27. 主要项目 • 部委项目 • 高速磁浮交通道岔研究及轨道梁的振动与减震技术研究 • 超高速鱼雷超空泡生成与稳定技术研究 • 大深度水下点火力学环境机理和控制方法研究 • 潜射导弹水动力学集成软件 • 轻质材料用于舟桥承重结构的设计研究 • XXX舰结构优化技术研究 • 刚柔耦合多体系统动力学建模理论与实验研究 • 拍岸带沿岸流水动力学的基础研究 • 平流层通讯平台气动外形、总体设计及关键技术的研究 工程力学实验中心 Tel：54743053

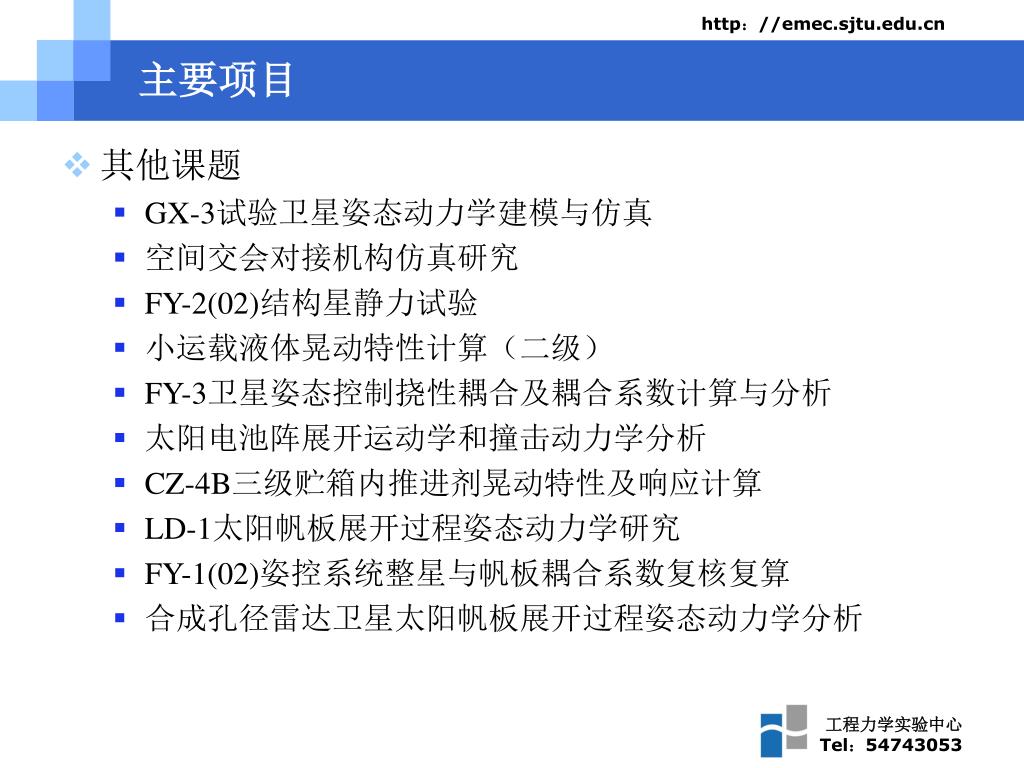

  28. 主要项目 • 其他课题 • GX-3试验卫星姿态动力学建模与仿真 • 空间交会对接机构仿真研究 • FY-2(02)结构星静力试验 • 小运载液体晃动特性计算（二级） • FY-3卫星姿态控制挠性耦合及耦合系数计算与分析 • 太阳电池阵展开运动学和撞击动力学分析 • CZ-4B三级贮箱内推进剂晃动特性及响应计算 • LD-1太阳帆板展开过程姿态动力学研究 • FY-1(02)姿控系统整星与帆板耦合系数复核复算 • 合成孔径雷达卫星太阳帆板展开过程姿态动力学分析 工程力学实验中心 Tel：54743053

  29. 主要项目 • 其他课题 • 太阳电池阵展开运动学与撞击动力学分析 • 空间站大型展开机构动力学研究 • 足式步行机器人机构仿真 • 双刚体飞行器考虑碰撞情况下相对轨道与姿态动力学 • 空间站多体系统展开动力学与碰撞动力学研究 • 空间站液体晃动动力学研究 • FY-2章动阻尼器的研究 • 航天器帆板展开动力学仿真研究 • 全三轴稳定广播通行卫星转移轨道的液体晃动动力学 工程力学实验中心 Tel：54743053

  30. 主要项目 • 其他课题 • 太阳电池阵展开运动学与撞击动力学分析 • 空间站大型展开机构动力学研究 • 足式步行机器人机构仿真 • 双刚体飞行器考虑碰撞情况下相对轨道与姿态动力学 • 空间站多体系统展开动力学与碰撞动力学研究 • 空间站液体晃动动力学研究 • FY-2章动阻尼器的研究 • 航天器帆板展开动力学仿真研究 • 全三轴稳定广播通行卫星转移轨道的液体晃动动力学 工程力学实验中心 Tel：54743053

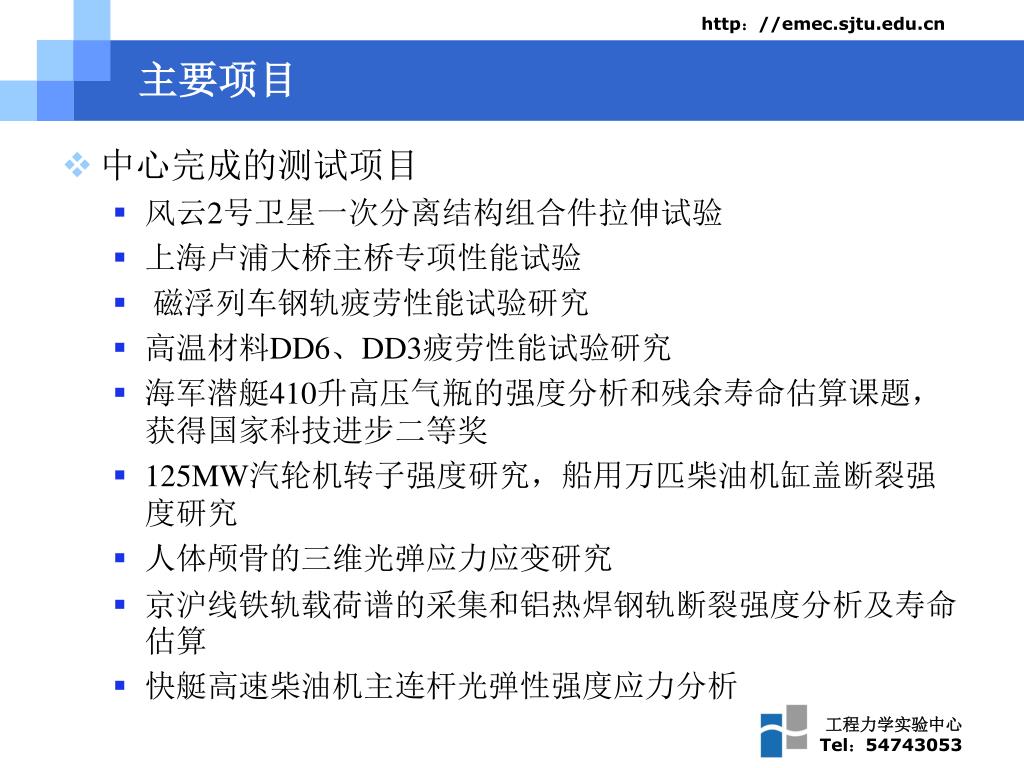

  31. 主要项目 • 中心完成的测试项目 • 风云2号卫星一次分离结构组合件拉伸试验 • 上海卢浦大桥主桥专项性能试验 • 磁浮列车钢轨疲劳性能试验研究 • 高温材料DD6、DD3疲劳性能试验研究 • 海军潜艇410升高压气瓶的强度分析和残余寿命估算课题，获得国家科技进步二等奖 • 125MW汽轮机转子强度研究，船用万匹柴油机缸盖断裂强度研究 • 人体颅骨的三维光弹应力应变研究 • 京沪线铁轨载荷谱的采集和铝热焊钢轨断裂强度分析及寿命估算 • 快艇高速柴油机主连杆光弹性强度应力分析 工程力学实验中心 Tel：54743053

  32. 主要项目 • 中心完成的测试项目 • 风云2号卫星主体静力试验、壳体的动态强度和振动测试 • 我国第一台万吨水压机机架的结构强度分析和应力应变实测 • 长江三峡水坝工程混凝土钢架结构动力响应和振动强度的测试 工程力学实验中心 Tel：54743053

  33. 主要项目 • 中心完成的测试项目 • 潜艇复合材料低温力学性能实验研究 • 复合材料结构单人赛艇研制（被亚运会选为比赛用艇） • 上海银行大厦裙楼钢结构施工实时监控与检测 工程力学实验中心 Tel：54743053

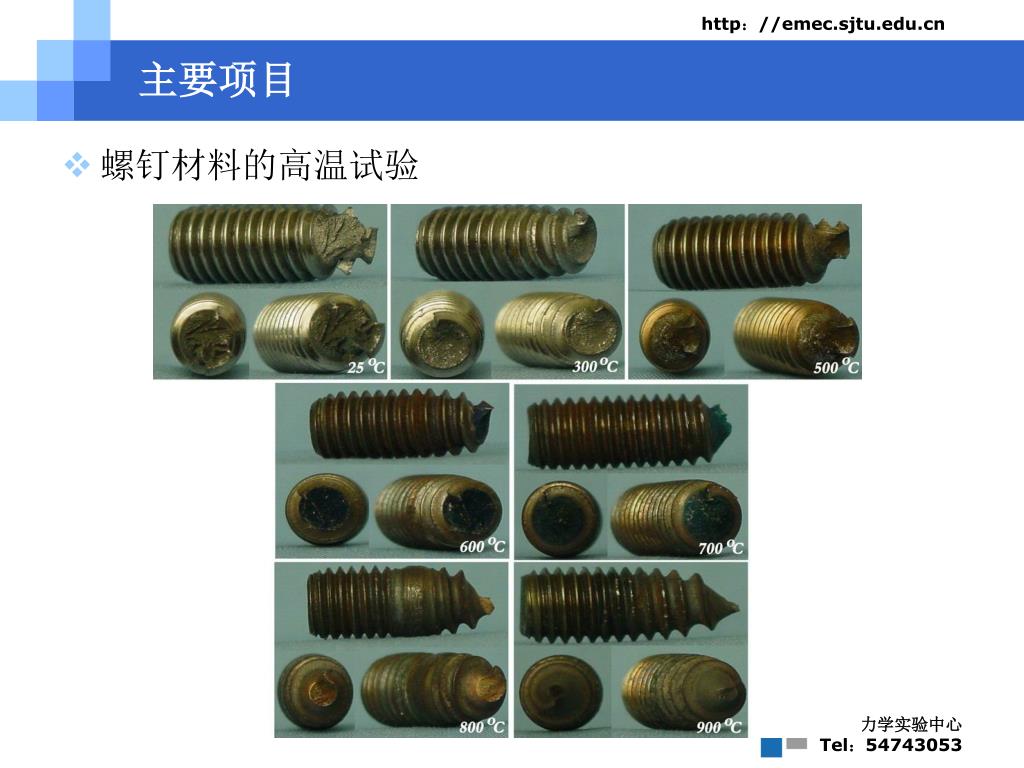

  34. 主要项目 • 螺钉材料的高温试验 工程力学实验中心 Tel：54743053

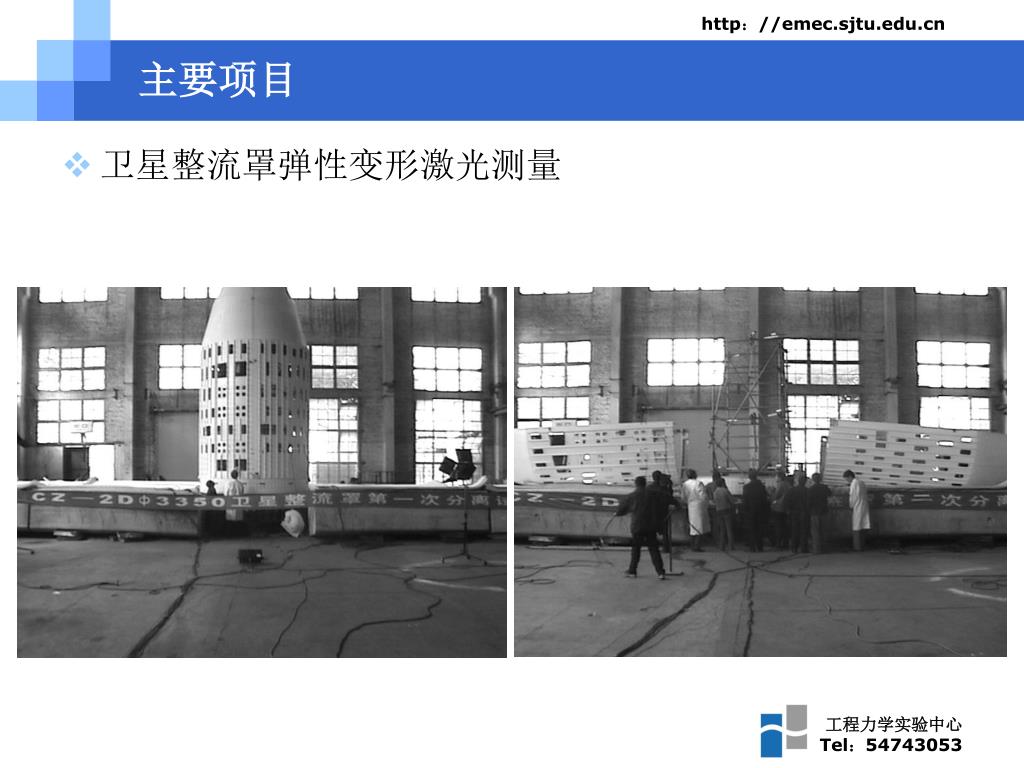

  35. 主要项目 • 卫星整流罩弹性变形激光测量 工程力学实验中心 Tel：54743053

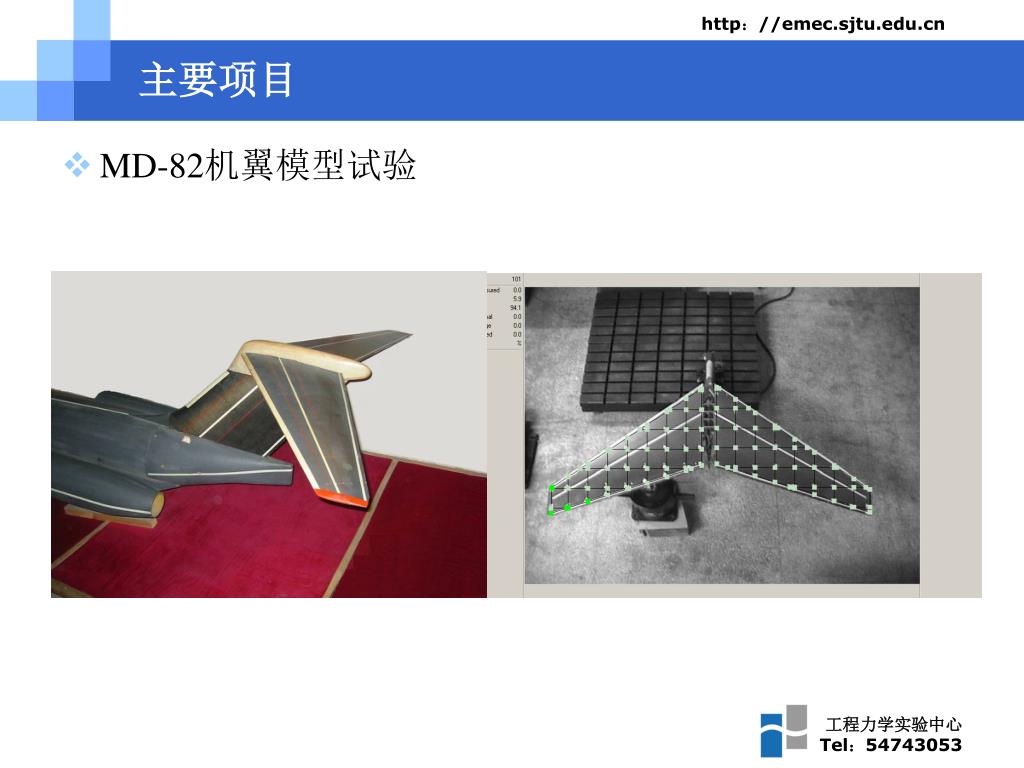

  36. 主要项目 • MD-82机翼模型试验 工程力学实验中心 Tel：54743053

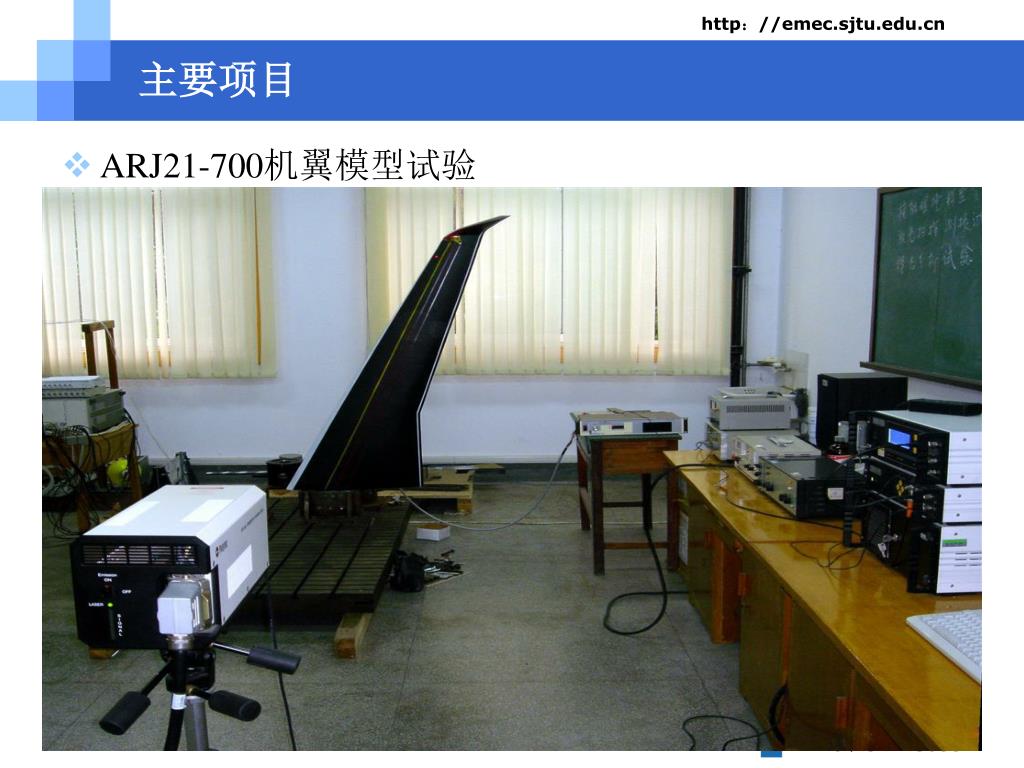

  37. 主要项目 • ARJ21-700机翼模型试验 工程力学实验中心 Tel：54743053

  38. 主要项目 • SGM18汽车仪表板振动模态试验 工程力学实验中心 Tel：54743053

  39. 主要项目 • 复合材料损伤激光测量研究 工程力学实验中心 Tel：54743053

  40. 主要项目 • 美国凤凰汽轮机公司汽轮机叶轮模态测试 • 舰艇基础、低噪声水泵、后桅（雷达）振动测试与模态分析 • 精密磨床振动测试与模态分析 • 卫星动力学仿真与控制研究 工程力学实验中心 Tel：54743053

  41. 实验室开放 • 实验中心积极参与学生创新能力培养的各种科技活动 • PRP项目 • PRP创新项目 • 上海创新实验项目 • 国家创新实验项目 • 结构设计大赛 • 力学竞赛 • 工程力学协会活动等 工程力学实验中心 Tel：54743053

  42. 欢迎同学们 来实验中心做实验！ 工程力学实验中心 Tel：54743053
