地源热泵

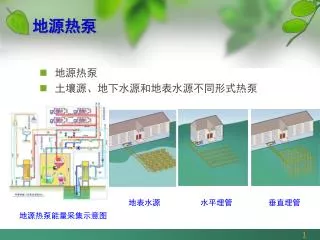

1. 地源热泵 • 地源热泵 • 土壤源、地下水源和地表水源不同形式热泵 地表水源 水平埋管 垂直埋管 地源热泵能量采集示意图

2. （三）节水与水资源利用 节水规划，提高用水效率 节水 雨污水综合利用 确定节水指标 水资源利用

3. （三）节水与水资源利用 • 1）节水规划 • 根据当地水资源状况，因地制宜地制定节水规划方案，如中水、雨水回用等，保证方案的经济性和可实施性。 • 2）提高用水效率 • 按高质高用、低质低用的原则，生活用水、景观用水和绿化用水等按用水水质要求分别提供、梯级处理回用； • 采用节水系统、节水器具和设备，如避免管网漏损，卫生间采用低水量冲洗便器、感应出水龙头或缓闭冲洗阀等，提倡使用免冲厕技术等； • 采用节水的景观和绿化浇灌设计，如景观用水尽量利用河湖水、收集的雨水或再生水等节水措施。

4. （三）节水与水资源利用 • 3）雨污水综合利用 • 采用雨水、污水分流系统，有利于污水处理和雨水的回收再利用； • 在水资源短缺地区，通过技术经济比较，合理采用雨水和中水回用系统； • 合理规划地表与屋顶雨水径流途径，最大程度降低地表径流，采用多种渗透措施增加雨水的渗透量。 • 4）确定节水指标 • 各分项节水指标； • 综合节水指标。

5. （四）节材与材料资源 • 1）节材 • 采用高性能、低材耗、耐久性好的新型建筑体系； • 选用可循环、可回用和可再生的建材； • 采用工业化生产的成品，减少现场作业； • 遵循模数协调原则，减少施工废料； • 减少不可再生资源的使用。

6. （四）节材与材料资源 • 2）使用绿色建材 • 选用蕴能低、高性能、高耐久性和本地建材，减少建材在全寿命周期中的能源消耗； • 选用可降解、对环境污染少的建材； • 使用原料消耗量少和采用废弃物生产的建材； • 使用可节能的功能性建材。

7. （五）室内环境质量 • 1）光环境 • 设计采光性能最佳的建筑朝向，发挥天井、庭院、中庭的采光作用； • 采用自然光调控设施，如采用反光板、反光镜、集光装置等，改善室内的自然光分布； • 办公和居住空间，开窗能有良好的视野； • 室内照明尽量利用自然光，如不具备自然采光条件，可利用光导纤维引导照明，以充分利用阳光； • 照明系统采用分区控制、场景设置等技术措施； • 局部照明可调节，以有利使用者的健康和照明节能； • 采用高效、节能的光源、灯具和电器附件。

8. 室内光环境设计 百叶遮阳的性能参数 遮阳分析时采用的围护结构性能参数

9. （五）室内环境质量 • 2）热环境 • 优化建筑外围护结构的热工性能，防止因外围护结构内表面温度过高过低、透过玻璃进入室内的太阳辐射热等引起的不舒适感； • 设置室内温度和湿度调控系统，使室内的热舒适度能得到有效的调控； • 根据使用要求合理设计温度可调区域的大小，满足不同个体对热舒适性的要求。 • 目前对室内热湿环境评价主要采用热舒适指标预计平均舒适度PMV (Predicted Mean Vote)和预计不满意率PPD ( Predicted Percentage of Dissatisfaction )指标。

10. 模型参数表 南风室内PMV值分布图 从PMV图中可以看出红色区域即楼梯间区域PMV值约为0.5左右，接近舒适感觉；蓝色区域即南向窗口区域、客厅中间区域和电梯间区域PMV值约为-1.1左右，感觉稍凉；绿色区域（其他区域）PMV值约为-0.8，热舒适感觉介于舒适和稍凉之间。

11. （五）室内环境质量 • 3）声环境 • 采取动静分区的原则进行建筑的平面布置和空间划分，如办公、居住空间不与空调机房、电梯间等设备用房相邻，减少对有安静要求房间的噪声干扰； • 合理选用建筑围护结构构件，采取有效的隔声、减噪措施，保证室内噪声级和隔声性能符合《民用建筑隔声设计规范》（GBJ118）的要求； • 综合控制机电系统和设备的运行噪声，如选用低噪声设备，在系统、设备、管道（风道）和机房采用有效的减振、减噪、消声措施，控制噪声的产生和传播。

12. （五）室内环境质量 • 4）室内空气品质 • 对有自然通风要求的建筑，人员经常停留的工作和居住空间应能自然通风。如采用可开启窗扇自然通风、利用穿堂风、竖向拔风作用通风等； • 合理设置风口位置，有效组织气流，采取有效措施防止串气、泛味，采用全部和局部换气相结合； • 室内装饰、装修材料对空气质量的影响应符合《民用建筑室内环境污染控制规范》GB50325的要求； • 使用可改善室内空气质量的新型装饰装修材料； • 设集中空调的建筑，宜设置室内空气质量监测系统，； • 采取有效措施防止结露和滋生霉菌。

13. （五）室内环境质量 • 选取住宅中卧室、客厅和书房过渡季节自然通风环境进行模拟分析分析，住宅模型如下图所示。模型中餐厅北向中间位置设置1窗，客厅西中间位置设置2窗（两窗间隔3m），书房北向中间位置设置1窗，卧室1～3南向中间位置各设置1窗，所有窗尺寸为0.9m×1.2m，距地面高度1.1m。 模型窗位置图 模型参数表

14. 南风2m高度水平方向流场分布图 北风2m高度水平方向流场分布图

15. 南风2m高度水平方向速度分布图 北风2m高度水平方向速度场分布图

16. 《绿色建筑评价标准》GB/T 50375-2006 2006年6月颁布实施 我国第一部多目标、多层次、符合中国国情的绿色建筑综合评价标准  绿色建筑 Green building 在建筑的全寿命周期内，最大限度地节约资源（节能、节地、节水、节材）、保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。

17. 绿色建筑系列标准

18. 我国绿色建筑评价标准特点 • 政府组织和社会自愿参与的标识行为 • 分项评价的体系框架简单易懂 •  分项评价√ •  综合评价 • 符合中国实际建设情况 • 建设监管制度 • 标准与规范

19. 绿色建筑评价标识的评价依据 确认绿色建筑等级并进行信息性标识的一种评价活动。 《绿色建筑评价标识管理办法（试行）》 《一二星级绿色建筑评价标识管理办法（试行）》 《绿色建筑评价标准》 《绿色建筑评价技术细则（试行）》 《绿色建筑评价技术细则补充说明》（规划设计部分） 《绿色建筑评价技术细则补充说明》（运行使用部分）

20. 绿色建筑标准规范及文件 绿色技术 《绿色施工导则》（建质[2007]223 号） 《绿色建筑技术导则》（建科[2005]199号） 《民用建筑绿色设计规范》（JGJ/T229-2010 ） 创新奖 《全国绿色建筑创新奖管理办法》（建科函[2004]183号） 《全国绿色建筑创新奖实施细则》（建科[2010]216号） 《全国绿色建筑创新奖评审标准》（建科[2010]216号）

21. 绿色建筑评价标识的标志 绿色建筑设计评价标识 通过施工图审查，1年有效 绿色建筑评价标识 竣工并投入使用1年以上，3年有效

22. 绿色建筑评价指标体系与评价方法 指标体系： 节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境、运营管理 建筑类型： 住宅建筑和公共建筑中的办公建筑、商场建筑和旅馆建筑。 也可供评价其他建筑时参考，但应根据建筑功能对建造和运营的实际情况进行调整。 等级划分： 满足全部控制项，按满足一般项和优选项的程度划分等级

23. 划分绿色建筑等级的项数要求（住宅建筑）

24. 划分绿色建筑等级的项数要求（公共建筑）

25. 绿色办公建筑评价标准 • 绿色办公建筑评价指标按等级分为 3 级，分为控制项和可选项两类，并按属性分为“建筑环境质量”指标（ Q 指标）和“建筑环境负荷减少”指标（LR指标） 。 • 由高到低划分为 A、B、C三个等级 分别对应★★★、★★和★

26. 绿色建筑评价标准中的问题 • 纵向扩展性不强（技术适应性与合理性） • 横向扩展性不强（因地制宜，不同建筑类型） • “全程控制”不到位 • 科学性和可操作性有待进一步提高 • 与其他标准的衔接 建立能够因地制宜，涵盖不同建筑类型，覆盖全寿命周期各个阶段的，更加科学合理、更具可操作性的标准体系。
