Presentation Transcript

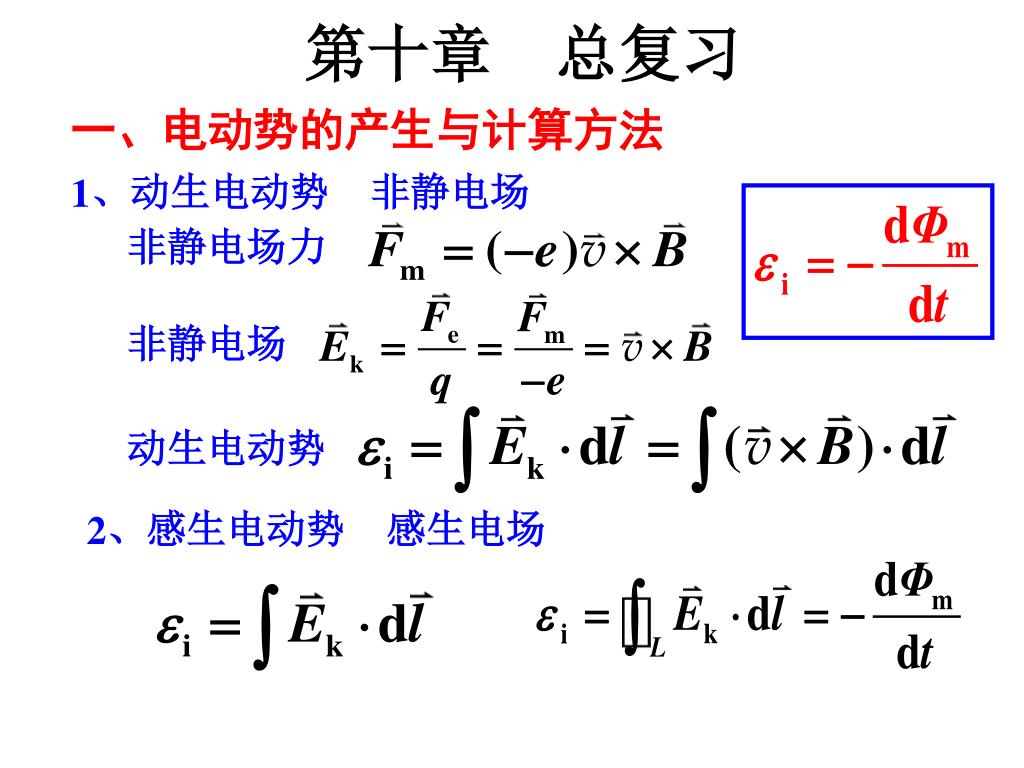

slide1

第十章 总复习

一、电动势的产生与计算方法

1、动生电动势 非静电场

非静电场力

非静电场

动生电动势

2、感生电动势 感生电场

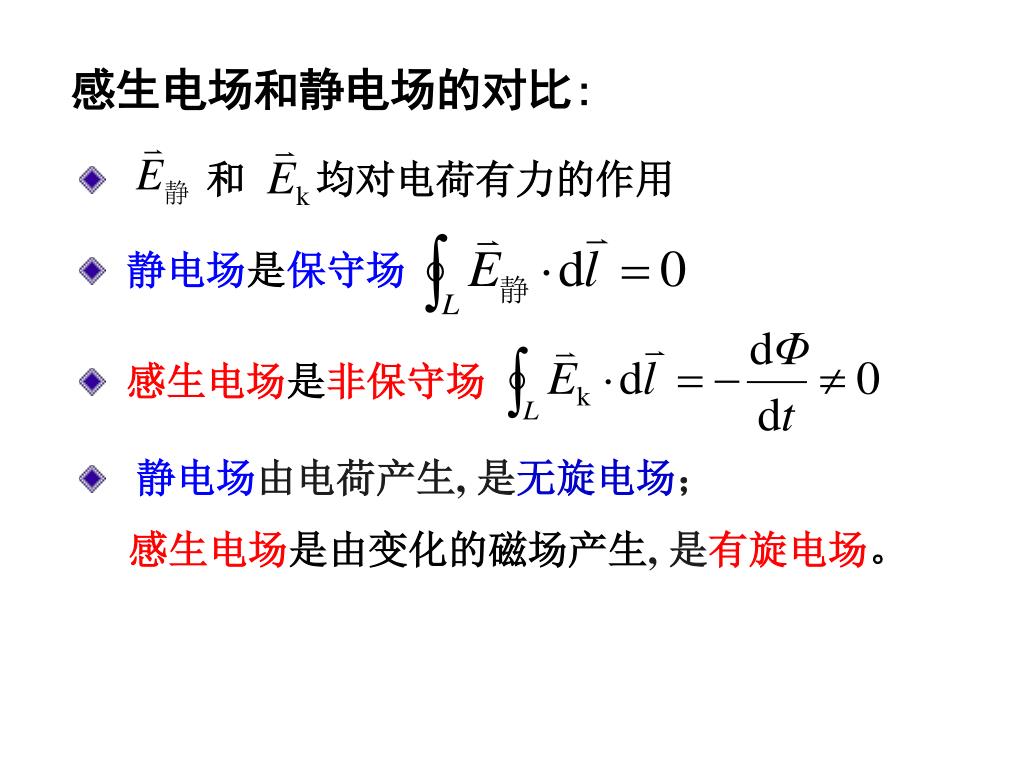

slide2

和 均对电荷有力的作用

  • 静电场是保守场
  • 感生电场是非保守场

感生电场和静电场的对比:

  • 静电场由电荷产生, 是无旋电场;
  • 感生电场是由变化的磁场产生, 是有旋电场。
slide3

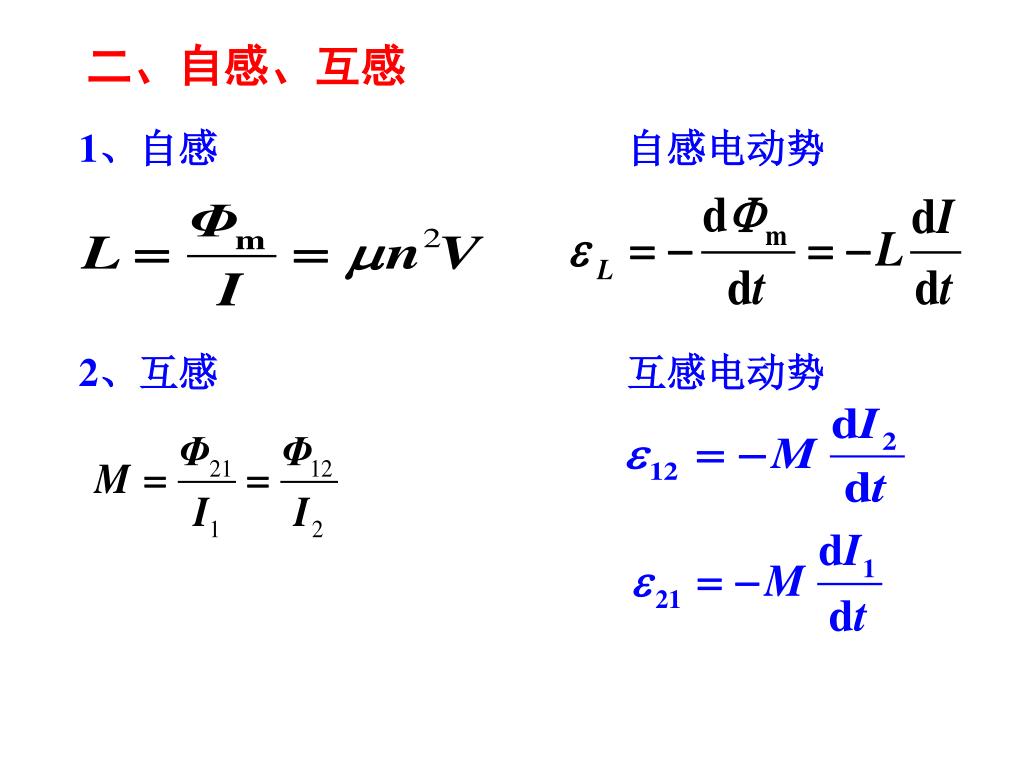

二、自感、互感

1、自感 自感电动势

2、互感 互感电动势

slide4

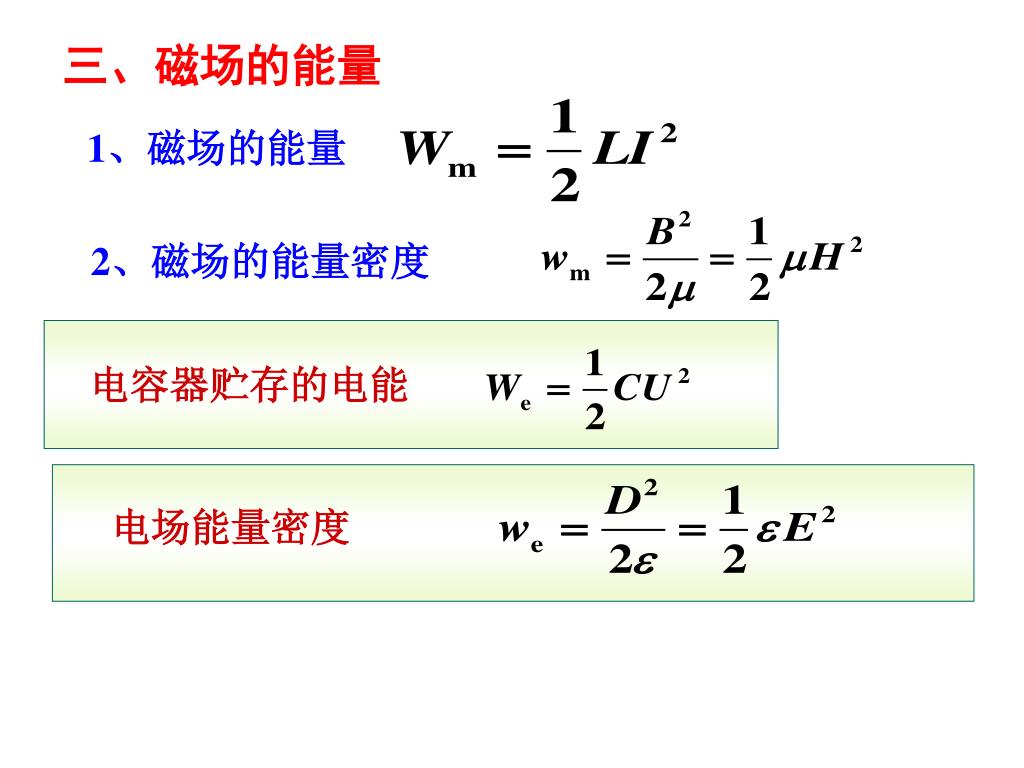

三、磁场的能量

1、磁场的能量

2、磁场的能量密度

电容器贮存的电能

电场能量密度

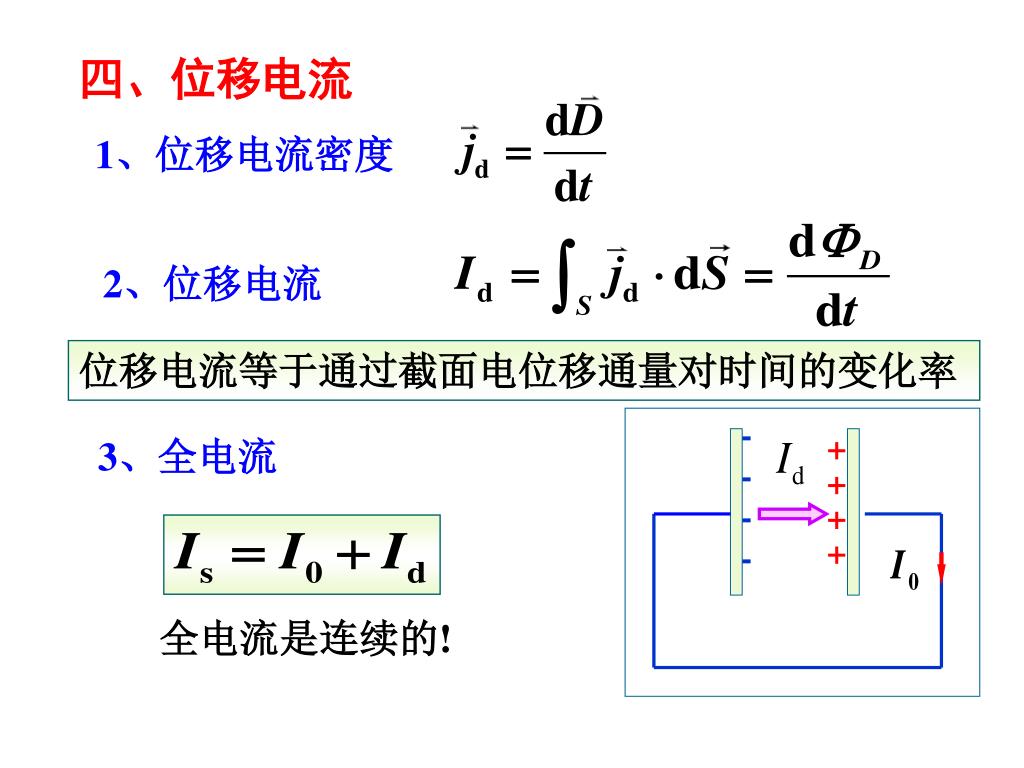

slide5

----

++++

四、位移电流

1、位移电流密度

2、位移电流

位移电流等于通过截面电位移通量对时间的变化率

3、全电流

全电流是连续的!

slide6

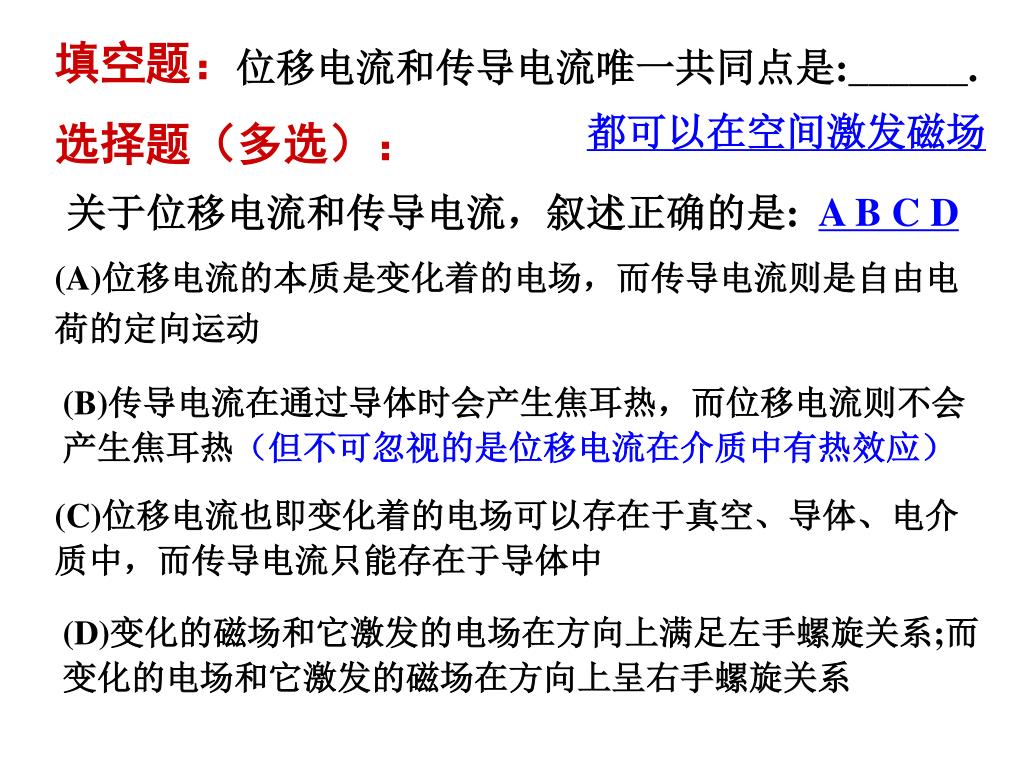

填空题:

位移电流和传导电流唯一共同点是:______.

都可以在空间激发磁场

选择题(多选):

关于位移电流和传导电流,叙述正确的是:

A B C D

(A)位移电流的本质是变化着的电场,而传导电流则是自由电荷的定向运动

(B)传导电流在通过导体时会产生焦耳热,而位移电流则不会产生焦耳热(但不可忽视的是位移电流在介质中有热效应)

(C)位移电流也即变化着的电场可以存在于真空、导体、电介质中,而传导电流只能存在于导体中

(D)变化的磁场和它激发的电场在方向上满足左手螺旋关系;而变化的电场和它激发的磁场在方向上呈右手螺旋关系

slide7

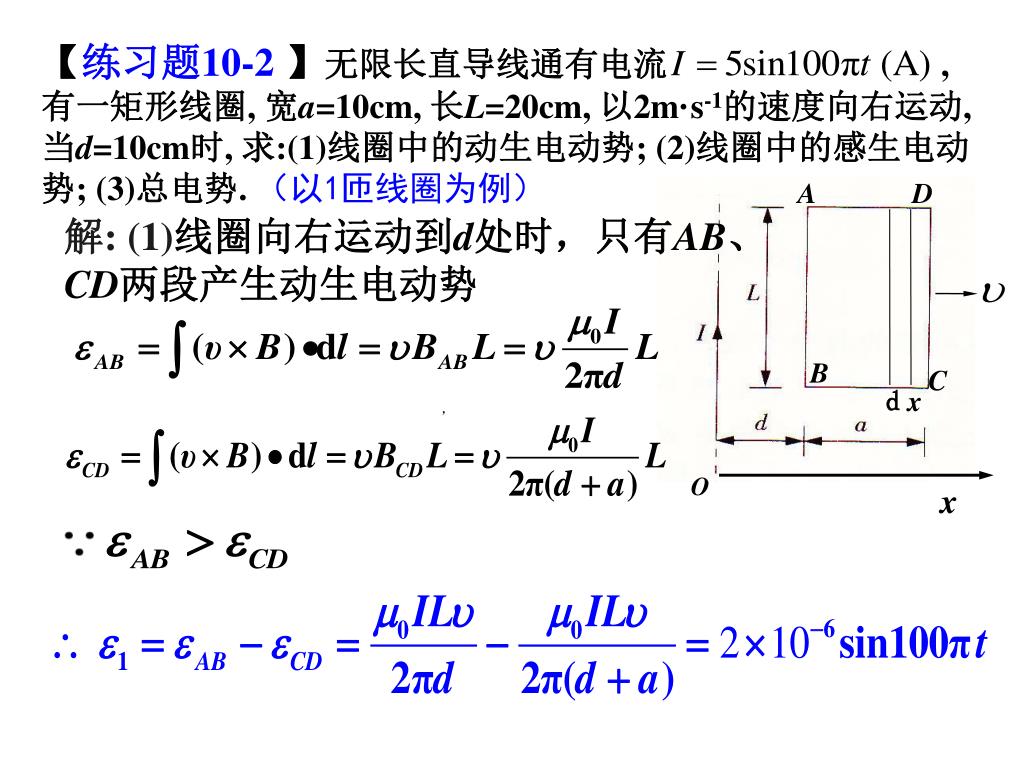

【练习题10-2】无限长直导线通有电流 , 有一矩形线圈, 宽a=10cm, 长L=20cm, 以2m·s-1的速度向右运动, 当d=10cm时, 求:(1)线圈中的动生电动势; (2)线圈中的感生电动势; (3)总电势. (以1匝线圈为例)

A

D

B

C

dx

O

x

解: (1)线圈向右运动到d处时,只有AB、CD两段产生动生电动势

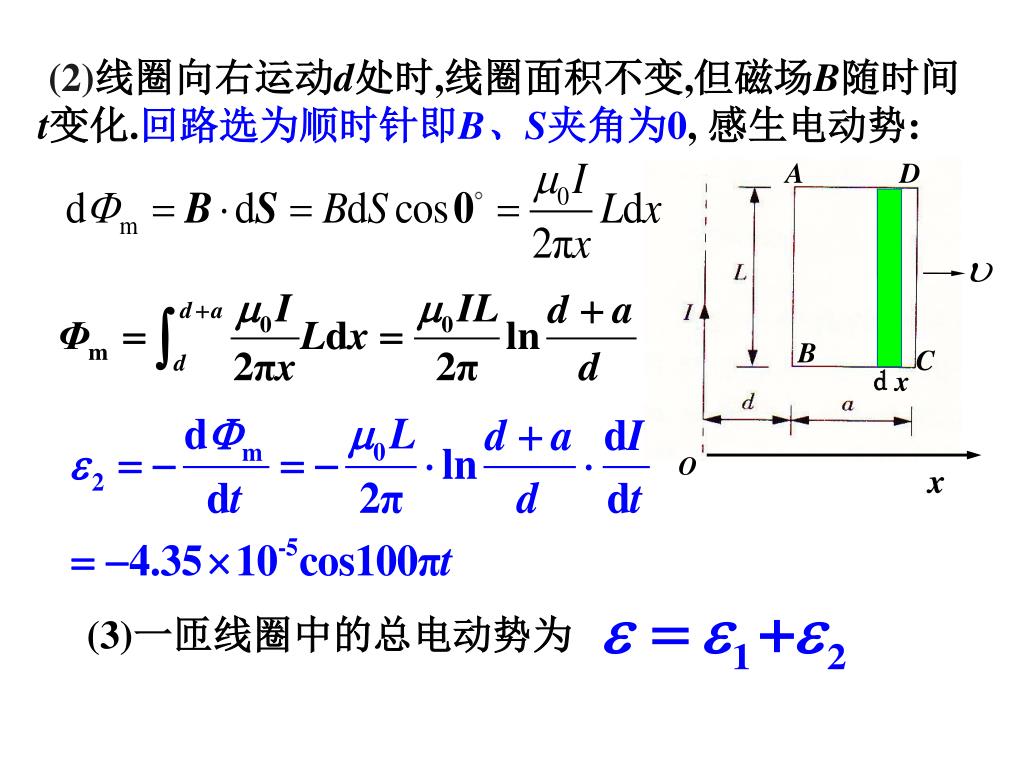

slide8

A

D

B

C

dx

O

x

(2)线圈向右运动d处时,线圈面积不变,但磁场B随时间t变化.回路选为顺时针即B、S夹角为0, 感生电动势:

(3)一匝线圈中的总电动势为

slide9

R

B

l

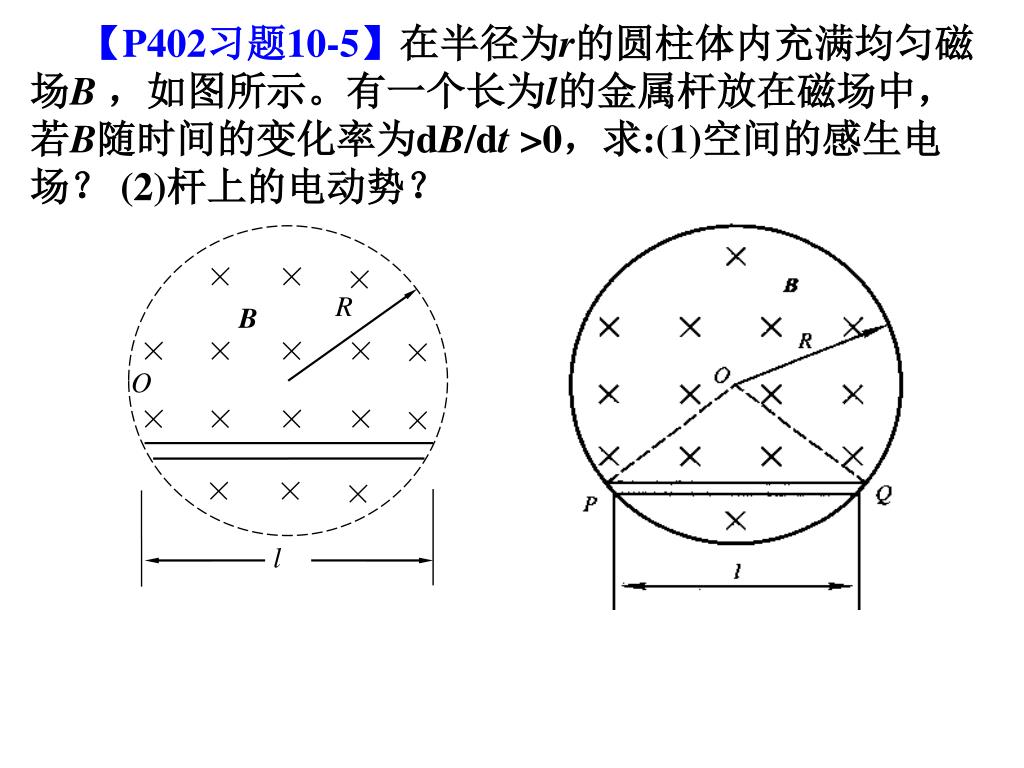

【P402习题10-5】在半径为r的圆柱体内充满均匀磁场B,如图所示。有一个长为l的金属杆放在磁场中,若B随时间的变化率为dB/dt >0,求:(1)空间的感生电场? (2)杆上的电动势?

O

slide10

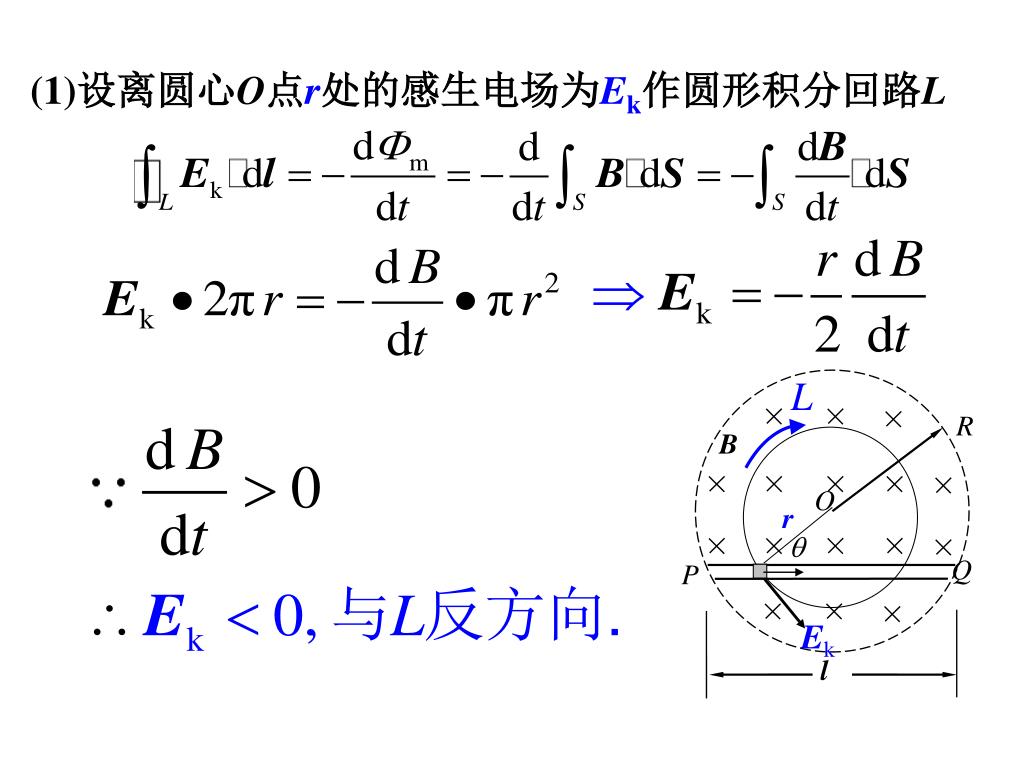

R

B

O

r

Q

P

Ek

l

(1)设离圆心O点r处的感生电场为Ek作圆形积分回路L

slide11

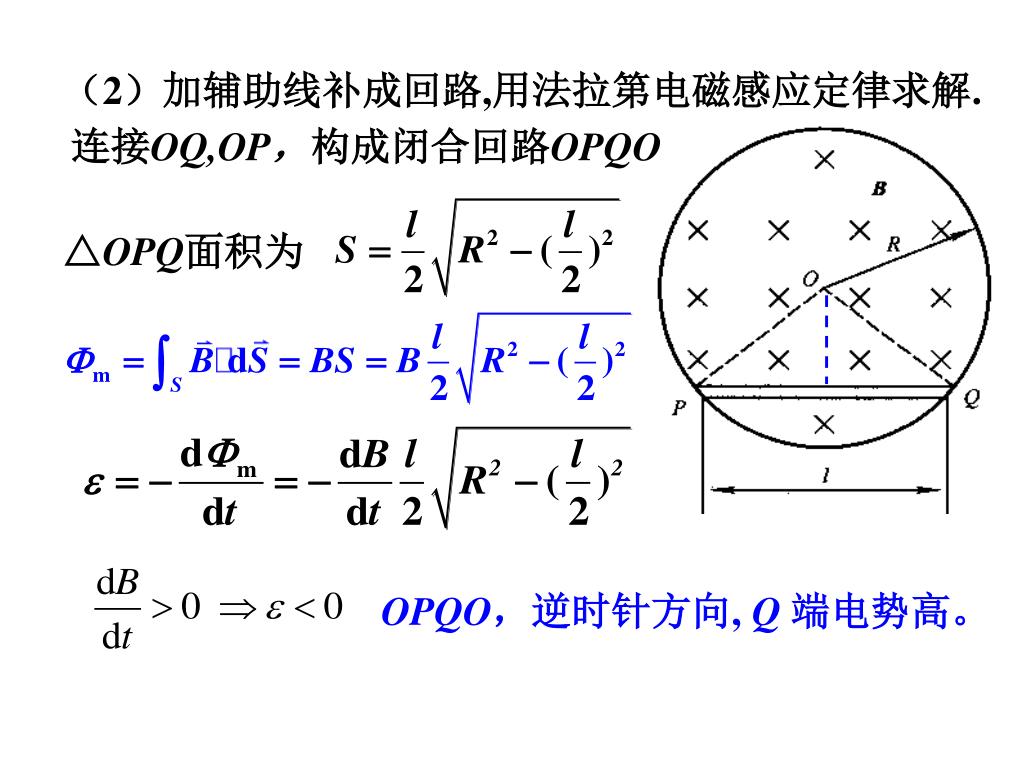

(2)加辅助线补成回路,用法拉第电磁感应定律求解.(2)加辅助线补成回路,用法拉第电磁感应定律求解.

连接OQ,OP,构成闭合回路OPQO

△OPQ面积为

OPQO,逆时针方向, Q 端电势高。

slide13

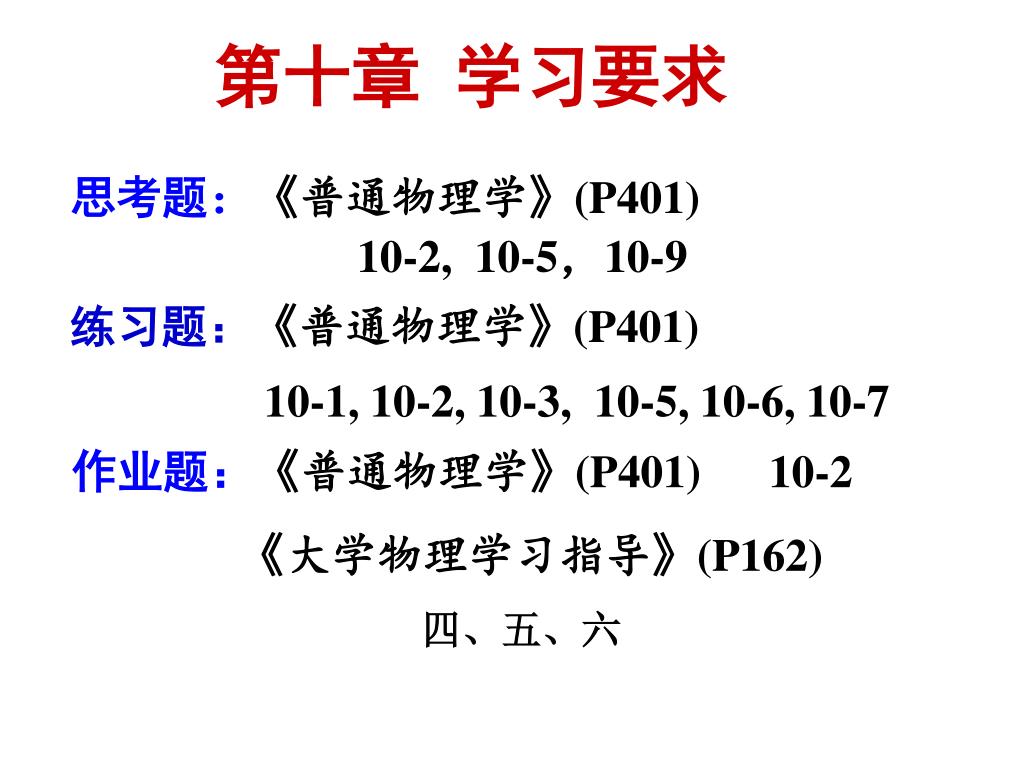

第十章 学习要求

思考题:《普通物理学》(P401)

10-2, 10-5,10-9

练习题:《普通物理学》(P401)

10-1, 10-2, 10-3, 10-5, 10-6, 10-7

作业题:《普通物理学》(P401) 10-2

《大学物理学习指导》(P162)

四、五、六
