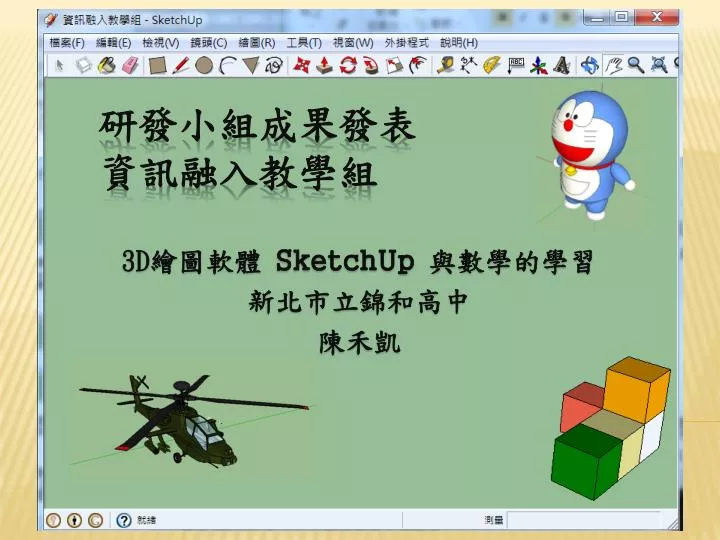

  1. 3D繪圖軟體SketchUp與數學的學習 新北市立錦和高中 陳禾凱 研發小組成果發表資訊融入教學組

  2. 2000年8月由位於美國科羅拉多州的@Last Software所設計 2006年3月Google由收購，這時軟體的名稱為Google SketchUp 2012年6月Trimble公司宣佈自Google中收購SketchUp,並同時宣稱將蕭規曹隨，仍然維持Google的作風：提供免費版本讓大家自由下載使用。 SketchUp幾經易手，經歷簡略如下

  3. 這是個設計用的3D繪圖軟體 看看3D模型庫, 人家在畫何物件?在SketchUp之中【視窗/元件】 阿帕契直昇機AH-64 Taipei 101, 中華民國總統府, 哆啦A夢(Doraemon) Sketchup是個什麼樣的軟體?

  4. (下載自網路新聞照片) 阿帕契直昇機AH-64

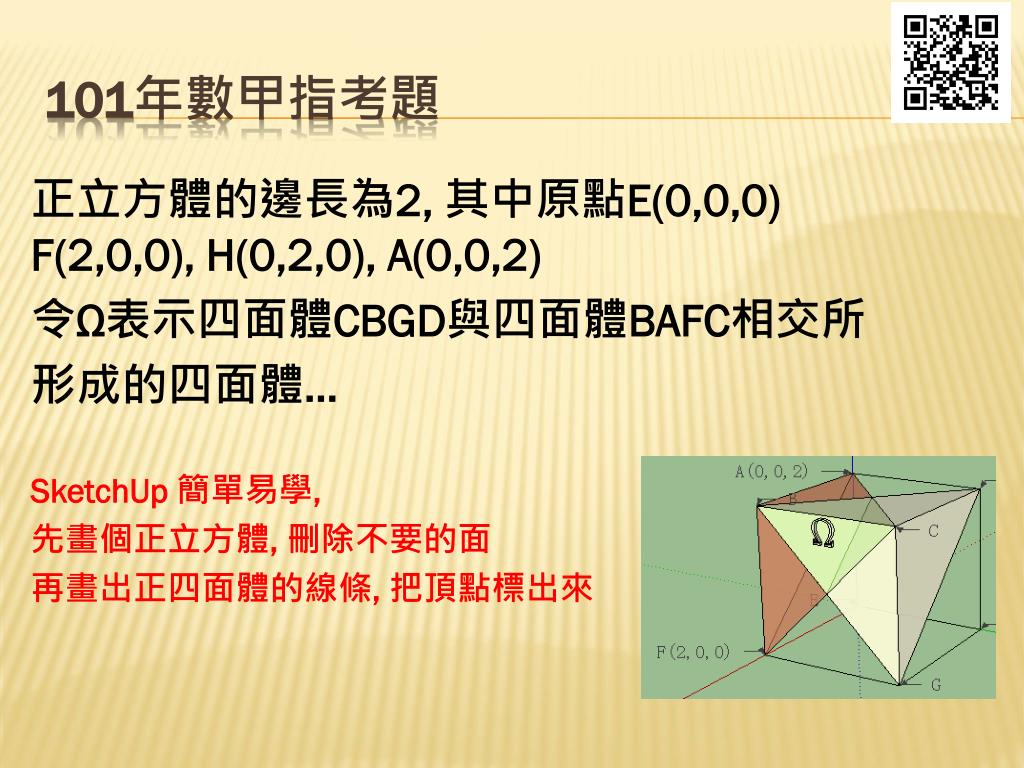

  5. 正立方體的邊長為2, 其中原點E(0,0,0) F(2,0,0), H(0,2,0),A(0,0,2) 令Ω表示四面體CBGD與四面體BAFC相交所 形成的四面體… SketchUp簡單易學, 先畫個正立方體, 刪除不要的面 再畫出正四面體的線條, 把頂點標出來 101年數甲指考題

  6. 如圖, 有一長方體盒子, 長=3, 寬=5, 高=4, 現有一隻螞蟻要沿著盒子的表面從A點爬到B點, 求螞蟻所爬行的最短距離為 螞蟻走盒子

  7. 巴克球

  8. 繪圖作法來源: Compounds of Cubes and Regular Octahedrons under Dynamic 3-D Geometry 蔣元召 清華大學數學系碩士論文 96年6月 正多面體10疊合(Cube 10 compound )

  9. sketchUpv.s. Cabri 3d

  10. 看正立方體截面、圓錐截痕 空間中的直線、平面、球面 牟合方蓋 孟傑海棉(Menger sponge) 讓圖形動起來 … 還可畫什麼圖

  11. SketchUp是靜態的設計軟體，畫出的的圖形是不會動的SketchUp是靜態的設計軟體，畫出的的圖形是不會動的 可利用【元件】的方式，修改方向讓圖形動起來（雖然只是簡單的向前後，或原地翻轉） 讓圖形動起來

  12. 正立方體菱形12面體 菱形12面體正8面體 外套反過來穿 – 變形金剛 (讓圖形動起來)

  13. 參考資料: Bonnie Roskes, Jon Choate , Basic Platonic and Archimedean Solids www.3dvinci.com 相關sketchUp繪圖影片，請上 錦和高中數學科網站,也歡迎來信討論 http://web.jhsh.ntpc.edu.tw/web/smath/ jojoba0326@gmail.com 報告結束，請多指教！
