Кабельные системы среднего напряжения 12/20 (24) кВ NF C 33 - 226

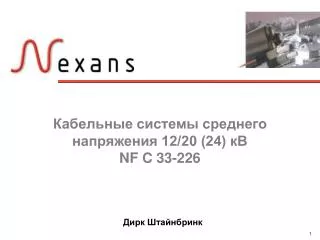

1. Кабельные системы среднего напряжения 12/20 (24) кВNF C 33-226 Дирк Штайнбринк

2. Эволюция стандарта кабелей среднего напряжения • Конец 70-х : появление стандарта NF C 33-223 воФранции • Замена изоляции кабелей с бумажной на полимерную • Стандарт основан на «дешевых решениях» : алюминиевые проводники, изоляция из сшитого полиэтилена, металлический экран из алюминиевой фольги, внешняя оболочка из PVС • Конец 90-х : EDF изыскивает возможности снижения стоимостиоборудования для электросетей, включая кабельную продукцию • 1-й этап: снижение толщины слоя изоляции с 5,5 мм (IEC) до 4,5 мм • Достигнуто в 2000 г.: 4,5 ммдля 20 кВ • Отличные результаты: количество аварий не увеличилось • 2-й этап : переход от стандарта NF C 33-223 к стандарту C 33-226 (в последствии NF C 33-226) • Произошло в 2002 г. • рекомендовано EDF к применению повсеместно во Франции

3. Развитие стандарта отNF C 33-223 к C 33-226 • Требования рынка: снижение стоимости и повышение качества продукции • Предлагаемые технические решения: • Проводник : Al или Cu, скрученный либо цельный • Внешний полупроводящий слой : самоотделяющийсялибосовмещенный • Влагоизоляция по длине : впитывающий порошок либо лента • Внешняя оболочка : PVC или PE

4. Развитие стандарта отNF C 33-223 к C 33-226 • Толщина полупроводящего слоятребования кизоляции, металлическому экрануивнешней оболочкеопределяютсямаксимальными электрическими воздействиями, токами короткого замыкания, электрическими и механическими испытаниями : • 3,6 кВ/ммна экране проводника • 2,35 кВ/ммна изоляции экрана • КЗ в металлическом экране: 2500 A - 1 с • Аксессуары для обеспечения “ возможности взаимодействия сетей“ • Инструменты для подготовки кабеля

5. Развитие стандарта отNF C 33-223 к C 33-226 • Стандарт C 33-226 применим к 4-м различным типам кабеля : • Одножильный кабель, не поддерживающий горение (C2) • Кабели для воздушных линий электропередачи (не поддерживающие горение : C2) • Стандартные трехжильные кабели для подземной укладки • “Непосредственно укладываемые под землю“ трехжильные кабели для подземной укладки

6. Предложения Nexans в стандарте C 33-226 • Внешняя оболочка из полиэтилена (PE) : снижение номинальной толщины оболочки до 2,5ммдля всех сечений (минимально – до 2,1мм) • Преимущества PE относительно PVC : твердость, влагостойкость, температурно – механические свойства • Повышенная механическая прочность внешней оболочки (сопротивление ударам и абразивному воздействию): снижение риска повреждения кабеля при укладке • Температура укладки от – 10°C до + 50°C (измеренная на оболочке) против 0°C - 35°C в случае с PVC • Увеличение срока службы кабеля (в частности, снижение риска коррозиипри использовании алюминиевого экрана)

7. Предложения Nexans в стандарте C 33-226 • Толщина слоя изоляции : 4,3 ммдля 150 мм2 и более (без изменений при 5,5 ммдля 95 и 50 мм2) • Толщина металлического экрана сниженас 0,2 ммдо 0,15 мм (при КЗ выдерживается ток в 2500 A в течение 1с) • Отделяемый внешний полупроводящий слой: упрощает процесс подготовки кабеля • Цвет внешней оболочки : • Черный с двумя красными полосамидля обычных кабелей • Черный с двумя серыми полосамидля кабелей, не поддерживающих горение

8. Кабель Nexans стандарта C 33-226 для непосредственной укладки под землю • Требования рынка • Укладка кабеля в любом типе грунта (даже скальном), • без необходимости использования мягкого грунта для обратной засыпки, • без риска повредить кабель в процессе укладки и эксплуатации • Решения Nexans • Оболочка стандартного трехжильного кабеля выполнена из полиэтилена высокой плотности

9. Кабель Nexans стандарта C 33-226 для непосредственной укладки под землю Преимущества • Исключительная стойкость к внешним воздействиям • Возможность укладки без использования роллеров • Использование извлеченного грунта для обратной засыпки • Меньшие глубина и ширина траншеи • Более быстрая укладка • Незначительное увеличение веса и диаметра кабеля • Ограниченное снижение несущей способности (5 - 10 %) • Удешевление процесса укладки

10. Предложения Nexans в стандарте C 33-226 Помимо кабельной продукции NEXANS предлагает: • Полный спектр аксессуаров • Набор инструментов для разделки кабеля, подходящий для кабелей всех типов, сечений и стандартов • Курсы подготовки монтажников • Полный пакет, сертифицированный EDF • Nexans имеет большой опыт производства кабелей нового стандарта : к настоящему времени изготовлено7000 kmкабеля C 33-226
