Presentation Transcript

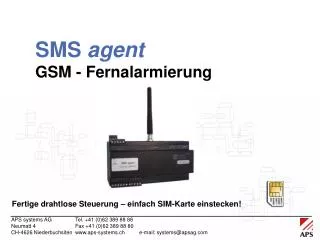

slide1

SMS agentGSM - Fernalarmierung

Fertige drahtlose Steuerung – einfach SIM-Karte einstecken!

slide2

SMS agent bietet:

  • EineAll-In-OneSteuereinheit für Anwendungen, verbunden mit Alarmierung per SMS-Nachrichten, Datenerfassung, einfache lokale und/oder abgelegene Steuerung.
  • Sehreinfache Installation – Lieferung komplett mit einzigartigem neuen Konfigurationstool, Treibersoftware, Kommunikations- und Leistungskabel, Antenne, Installations- und Bedienhandbuch.
  • KeineProgrammierkenntnissenotwendig – einfach die unterschiedlichen Abläufe auswählen und diese mit verschiedenen Aktionen verbinden.
slide3

SMS agent Hauptmerkmale

  • Alarm- und Statussignalisierung per SMS
  • Ausgangs-Fernsteuerung per SMS
  • Bis zu 20 dynamische SMS-Nachrichten
  • Bis zu 30 Telefonnummern
  • 3 SMS-Profile
  • Einfache lokale Ausgangssteuerung
  • 1 interne on/off Zeitverzögerung
  • Datenerfassung
  • Einfach zu bedienendes Konfigurationstool
slide4

SMS agent Hauptmerkmale

  • 4 digitale Eingänge (10-30VDC)
  • Analoge Eingänge (0-10V oder 4-20 mA)
  • Analoger Eingang PT100 (50 –100 C)
  • 4 digitale Ausgänge (Transistor)
  • 24-60 VDC oder 230 VAC Spannungsversorgung
  • 12 VDC PS für externen Gebrauch
slide5

Auswahl Log- und/oder SMS-Funktionalität

Auswahl der verschied. ”Events”

SMS agent Software

Status-Anzeige

slide6

SMS agent Analoger Ablauf

High aktiviert:

Low aktiviert:

slide7

Erstellen der versch. SMS- Nachrichten

20 St. max. je 160 Zeichen inklusive

Variablen

Letzten 4 SMS- Nachrichten benutzt für Status:

DI, DO, AI

SMS agent Software

3 Profile

5 Telefon-Nr. je Profil

slide8

GSM Provider SMS Service-Center Nr .

Erstellen der Telefon-Tabelle:

30 Telefon-Nr. Max.

Diese Nummern sind freigegeben zur Ausgangs- fernsteuerung.

(Leer => Alle)

SMS agent Software

slide9

Download Programm

Auswahl Ausgangs- steuerung anhand von Ereignissen

Zeitverzögerung on/off

Verzögerung in Sekunden

Ausgangs-steuerung per SMS

SMS agent Software

slide10

SMS agent SMS-Kommandos

  • Cmd1 => Status digitale Eingänge
  • Cmd2 => Status digitale Ausgänge
  • Cmd3 => Status analoger Eingang 0
  • Cmd4 => Status analoger Eingang 1
  • Cmd10 => Digitaler Ausgang 0 = OFF
  • Cmd11 => Digitaler Ausgang 0 = ON
  • Cmd20 => Digitaler Ausgang 1 = OFF
  • Cmd21 => Digitaler Ausgang 1 = ON
  • Cmd30 => Digitaler Ausgang 2 = OFF
  • Cmd31 => Digitaler Ausgang 2 = ON
  • Cmd40 => Digitaler Ausgang 3 = OFF
  • Cmd41 => Digitaler Ausgang 3 = ON
slide11

SMS agent Zeitgeber Funktion 1

Ausgang 0

On Off

Ansprech-Verzögerung

DI2

slide12

SMS agent Zeitgeber Funktion 2

Ausgang 0

On Off

Ansprech-Verzögerung

DI2

slide13

SMS agent Hardware

Versorgung AI0 AI1

230 VAC / 24-60 VDC 0-10 V / 4-20 mA 0-10 V / 4-20 mA / Pt100

Beispiel:

  • GC-10P/230.A (4-20 mA + Pt100 Eingang), 230 VAC PS
  • GC-10/24.V (2 St. 0-10 V analoge Eingänge), 24-60 VDC PS
slide14

SMS agent Typische Anwendungen

  • Gebäudeüberwachung- und Steuerung
  • Lichtsteuerung
  • Energieverwaltung
  • Einfache Alarmsysteme
  • Füllstandsüberwachung
  • Wasser / Abwasserbehandlung
  • Anlagenverwaltung
  • Versorgungsverwaltung
