本章重点 : 全色谱全塑电缆的型号、结构及端别本章难点 : 全色谱全塑电缆的电气参数和色谱

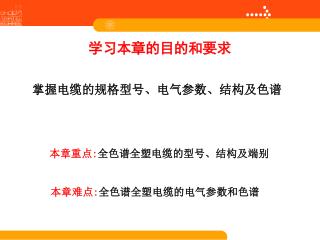

学习本章的目的和要求 掌握电缆的规格型号、电气参数、结构及色谱本章重点:全色谱全塑电缆的型号、结构及端别本章难点:全色谱全塑电缆的电气参数和色谱

通信电缆的结构、类型及参数 1.通信电缆的分类、及用途 2.全色谱全塑市话电缆的结构、类型、端别和选用方法

1.通信电缆的分类 1.按电缆结构类型分——非填充型和填充型。 2.按导线材料分——铜导线和铝导线； 3.按芯线绝缘结构分——实心绝缘、泡沫绝缘、泡沫／实心皮绝缘； 4.按线对绞合方式分——对绞式和星绞式； 5.按芯线绝缘颜色分——全色谱和普通色谱；

1.通信电缆的分类 6.按缆芯结构分——同心式（层绞式）、单位式、束绞式、SZ绞； 7.按屏蔽方式分——单层涂塑铝带屏蔽、多层铝及钢金属带复合屏蔽，而屏蔽带又分绕包和纵包； 8.按护套分——单层塑料护套、双层塑料护套、综合护套、粘接护套、密封金属／塑料护套和特种护套； 9.按外护层分——单层、双层钢带铠装和钢丝铠装塑料护层； 10.按用途分——传输模拟信号和传输数字信号； 11.按敷设方式分——架空、管道、直埋、水底电缆。

通信电缆的结构、类型及参数 1.通信电缆的分类、及用途 2.全色谱全塑市话电缆的结构、类型、端别和选用方法

2.全色谱全塑市话电缆的结构、类型、 端别和选用方法 2.1 全塑市话电缆的概念及特点 1.概念：“全塑”电缆是指凡是电缆的芯线绝缘层、缆芯包带层和护套均采用高分子聚物-塑料制成的电缆 2.特点:电气性能优良，传输质量好、重量轻、抗腐蚀、故障少、维护方便、造价低、经济实用、效率高及寿命长。

2.2 全色谱全塑双绞通信电缆的结构 护层缆芯芯线绝缘芯线扭绞芯线

2.2 全色谱全塑双绞通信电缆的结构 1.芯线芯线由金属导线和绝缘层组成。导线的线质为电解软铜，铜线的线径主要有 0.32 0.4、0.5、0.6、0.8mm等五种。

2.芯线绝缘 分为实心绝缘、泡沫绝缘、泡沫/实心绝缘三种形式

3 .芯线扭绞 市内通信电缆线路为双线回路，因此必须构成线对（组），为了减少线对之间的电磁藕合，提高线对之间的抗干扰能力，便于电缆弯曲和增加电缆结构的稳定性，线对（或四线组）应当进行扭绞。扭绞是将一对线的两根导线或一个四线组的四根导线均匀地绕着同一轴线旋转。电缆芯线沿轴线旋转一周的纵向长度称为扭绞节距。

图2-1 芯线扭绞常用对绞方式

4. 缆芯 芯线扭绞成对（或组）后，再将若干对（或组）按一定规律绞合（即绞缆）成为缆芯。 (1)同心式缆芯同心式缆芯结构方式是由线对构成的一系列同心圆，当层数较多时这种成缆方式多有不便，只用于部分小对数（50对以下）的全塑电缆中。

（2）单位式缆芯 单位式缆芯是全塑电缆形成缆芯的主要方式。它主要由基本单位和超单位绞合而成。对于大对数市内通信电缆在接续、配线和安装电话时都较方便。根据芯线绝缘的颜色可将全塑市内通信电缆分为普通色谱单位式缆芯和全色谱单位式缆芯。全色谱单位式缆芯的单位束可根据单位束内线对的多少，将这些单位束分为基本单位U、超单位S、超单位SD。

基本单位U 每个U单位内含25对线，其色谱为由白／蓝——紫／灰的25种全色谱组合，如表2-1所示。为了区别不同的单位，每一单位外部都捆有双色单股扎带，U单位的“扎带全色谱”是由“白／蓝——紫／棕”的24种组合，所以U单位的扎带循环周期为25×24=600对，即从601对开始，U单位的扎带又变成白／蓝。如图2-2(a)

表2-1 全色谱线对编号与色谱

超单位S S=U+U=25+25=50对，从1—25对为第一个U单位，从26— 50为第二个U单位，为了形成圆形结构的缆芯，同一U单位内的芯线又被分成两束线，如1～12，13～25，但这两束线的扎带颜色仍然一致(即均为蓝／白)。S单位的扎带颜色为单色，即一个S单位含有5条扎带，1～600为白色，601～1200 为红色，1201～1800为黑色，1801～2400为黄色，2401～30 00为紫色，尔后又重复白色，所以说S单位扎带颜色的循环周期为600X5=3000对。如图2-2（b ）

超单位SD SD=U+U+U+U=100对，其中U1-U4对应第一个SD单位即S D1；U5-U8为第2个SD单位即SD2。SD单位的扎带颜色和S单位一样，循环周期也为600X5=3000对，只不过是在相同电缆对数的前提下，若采用S单位形成缆芯，则扎带数量是S D单位的两倍。如图2-2（c）

（1）原则一 圆形原则（2）原则二（100对以上电缆）先内后外；同一层中单位序号在A端是顺时钟方向排列的，且单位序号按顺时钟方向依次增大，序号彼此衔接；各层排列的起始单位应对齐；缆芯由两种以上单位形成时，单位序号按“替代等价”的原则来编。 4.缆芯的形成原则

（1）缆芯包带层 缆芯之外，重迭包复非吸湿性的电介质材料带(如聚乙烯或聚脂薄膜带等)，包复方式可以是重迭绕包或重迭纵包，并采用白色的非吸湿性丝带将包带扎牢。 5.电缆护层

（2）屏蔽层和电缆护套 ①屏蔽层屏蔽层的主要作用是防止外界电磁场的干扰。 ②护套材料是高分子聚合物塑料，护套主要有：单、双层护套综合护套粘接护套(层) 特殊护套 (层) 图2-4粘接护层结构

2.3 全色谱全塑市话通信电缆的类型和 端别 1、全塑电缆的类型（1）全塑电缆分为普通型和特殊型两大类，而特殊型又包括填充型、自承式和室内电缆等。 ①普通式全塑电缆：广泛用于架空、管道、墙壁及暗管等施工形式，其典型型号为HYA、HYFA、HYPA三大类。 ②填充式全塑电缆：其型号为HYAT，HYFAT，HYPAT等。 ③自承式全塑电缆：其型号有HYAC，HYPAC。 ④室内用全塑电缆：型号为HPVV。

（2）电缆基本型号含义 Ｈ－电话通信电缆Ｙ－实心聚烯烃或聚乙烯绝缘ＹＦ－泡沫聚烯烃绝缘ＹＰ－泡沫／实心皮聚烯烃绝缘Ｔ－石油膏填充Ｃ－自承式Ｖ－聚氯乙烯Ａ－涂塑铝带粘接屏蔽聚乙烯护套

2.3 全色谱全塑市话通信电缆的类型和 端别 2、全塑电缆的端别 100对以下的单位式全塑电缆不分端别。100对以上单位式全塑电缆施工布放时要按规定区分A、B端并按要求布放。 (1)单位式全塑电缆端别的规定面对电缆端面，抓起同一层中的任何两个单位(基本单位或超单位均可)如果这两个单位中的基本单位扎带颜色按白、红、黑、黄、紫顺时钟排列则为A端，反之则为B端。新出厂的电缆A端一般做有红色标记，B端做有绿色标记。

2.3全色谱全塑双绞通信电缆的类型和端别 (2)单位式全塑电缆A、B端的布放汇接局——分局，以汇接局为A端分局—→支局，以分局为A端；端局—→交接箱，以端局为A端；端局—→用户，以端局为A端。 (3)全色谱全塑电缆线对序号的编排从中心层第一个单位开始分配，线对序号从中心到外层按由小到大的顺序排列。

课程结束，谢谢大家！ 不对处请多批评指教！祝大家工作顺利！
