  1. 一汽-大众售后服务技术培训 培训员：张 颖 欢迎您！

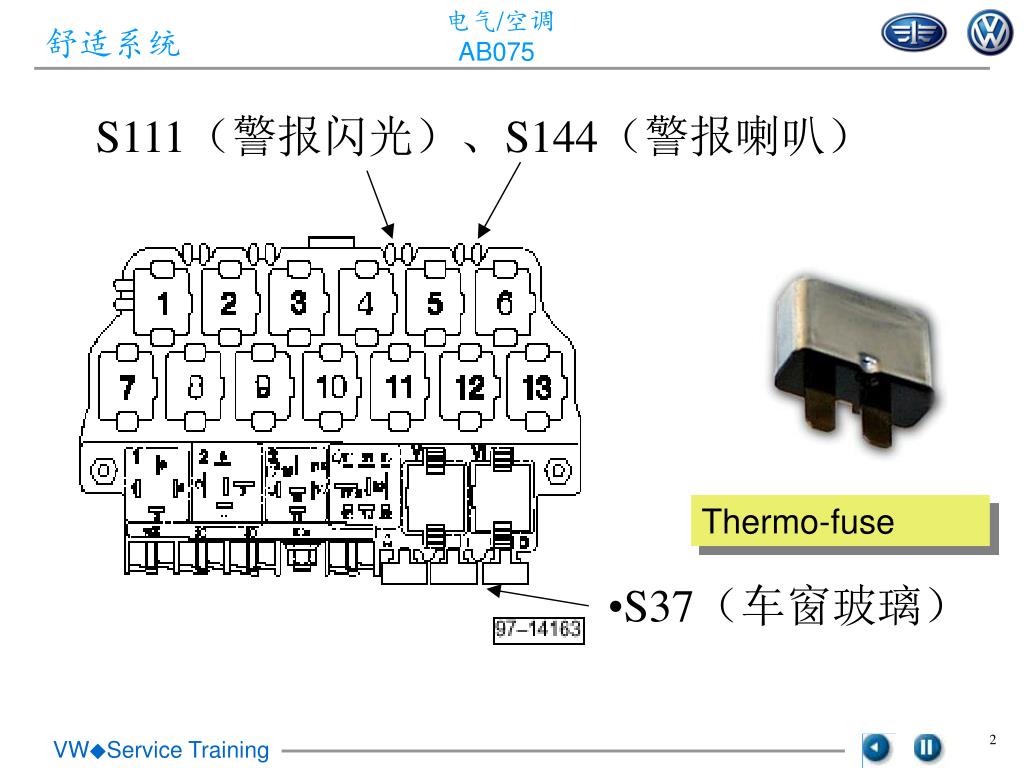

  2. ? Thermo-fuse S111（警报闪光）、S144（警报喇叭） • S37（车窗玻璃）

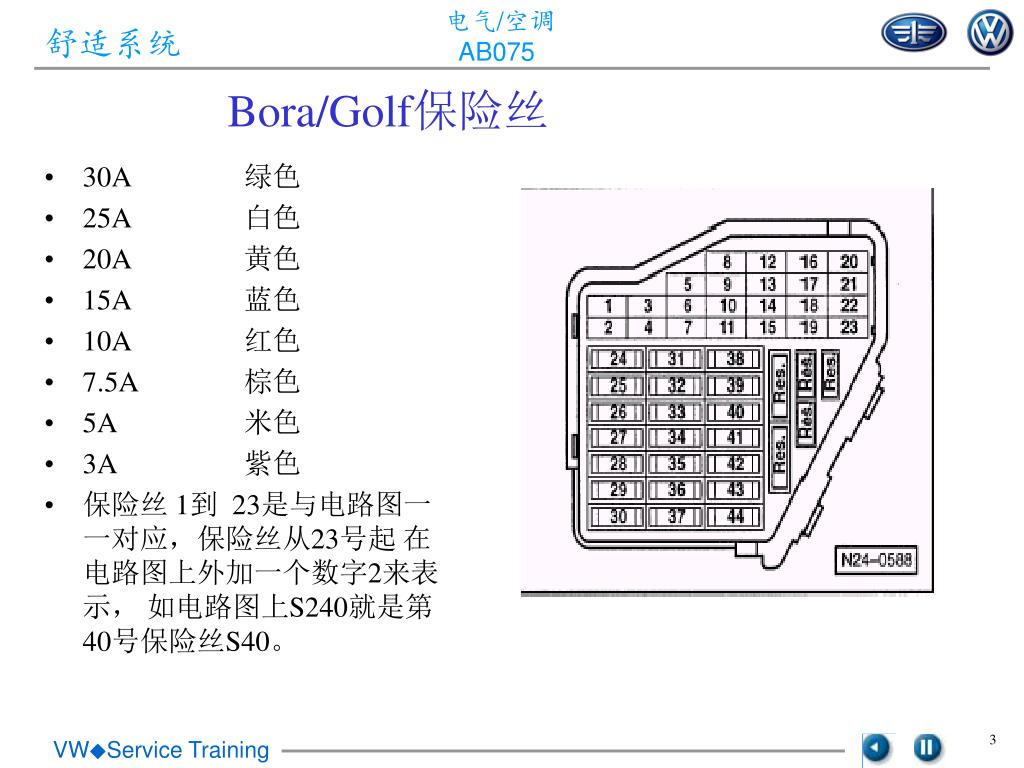

  3. 30A 绿色 25A 白色 20A 黄色 15A 蓝色 10A 红色 7.5A 棕色 5A 米色 3A 紫色 保险丝 1到 23是与电路图一 一对应，保险丝从23号起 在电路图上外加一个数字2来表示， 如电路图上S240就是第40号保险丝S40。 Bora/Golf保险丝

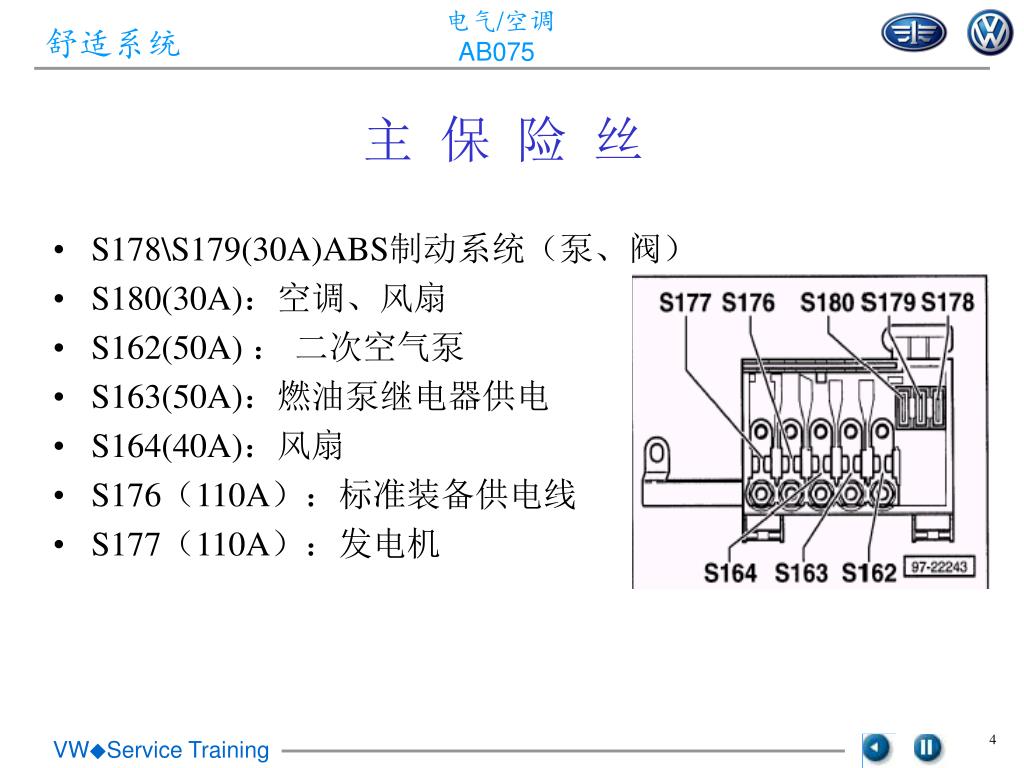

  4. 主 保 险 丝 • S178\S179(30A)ABS制动系统（泵、阀） • S180(30A)：空调、风扇 • S162(50A) ： 二次空气泵 • S163(50A)：燃油泵继电器供电 • S164(40A)：风扇 • S176（110A）：标准装备供电线 • S177（110A）：发电机

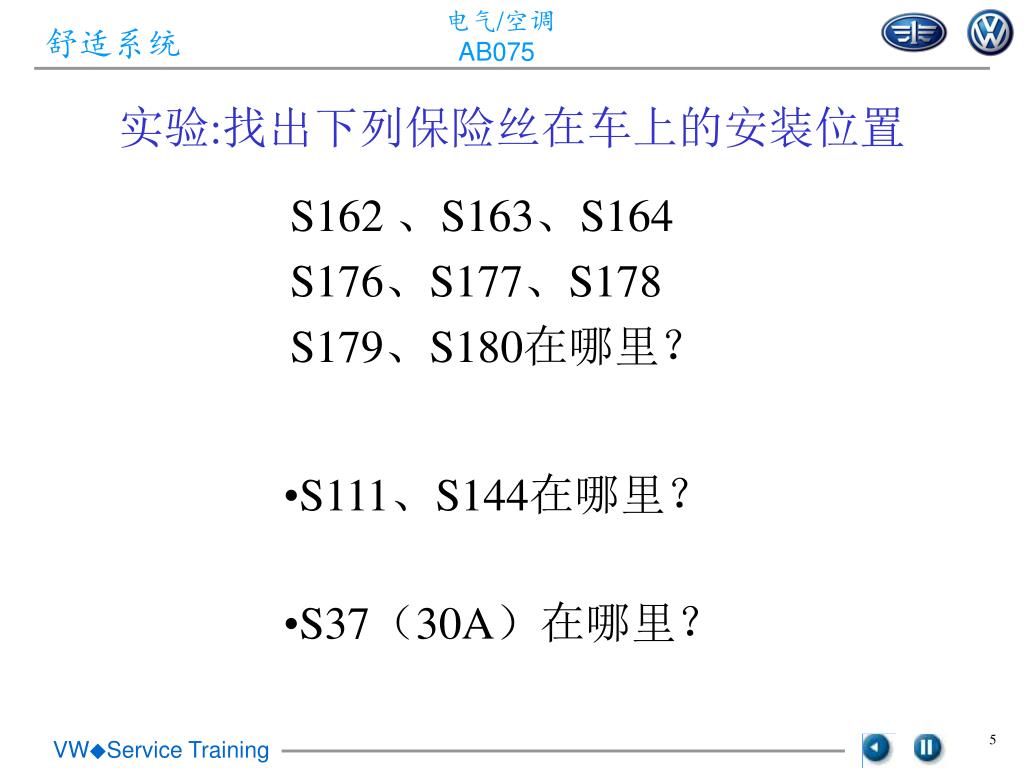

  5. 实验:找出下列保险丝在车上的安装位置 S162 、S163、S164 S176、S177、S178 S179、S180在哪里？ • S111、S144在哪里？ • S37（30A）在哪里？

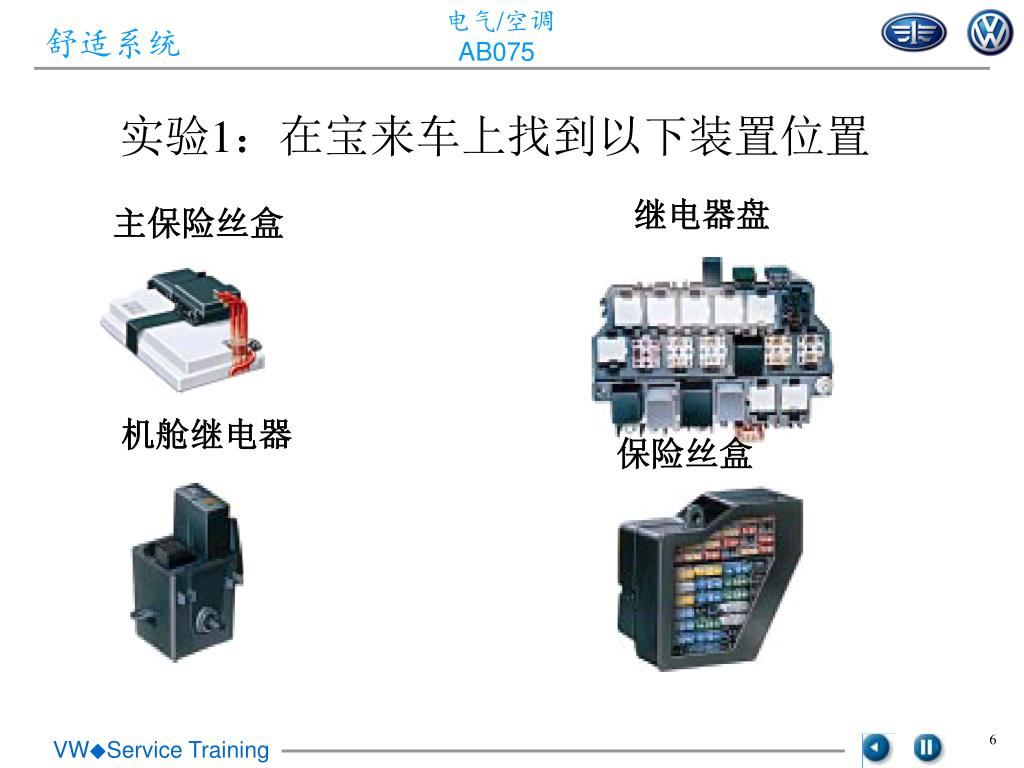

  6. 实验1：在宝来车上找到以下装置位置 继电器盘 主保险丝盒 机舱继电器 保险丝盒

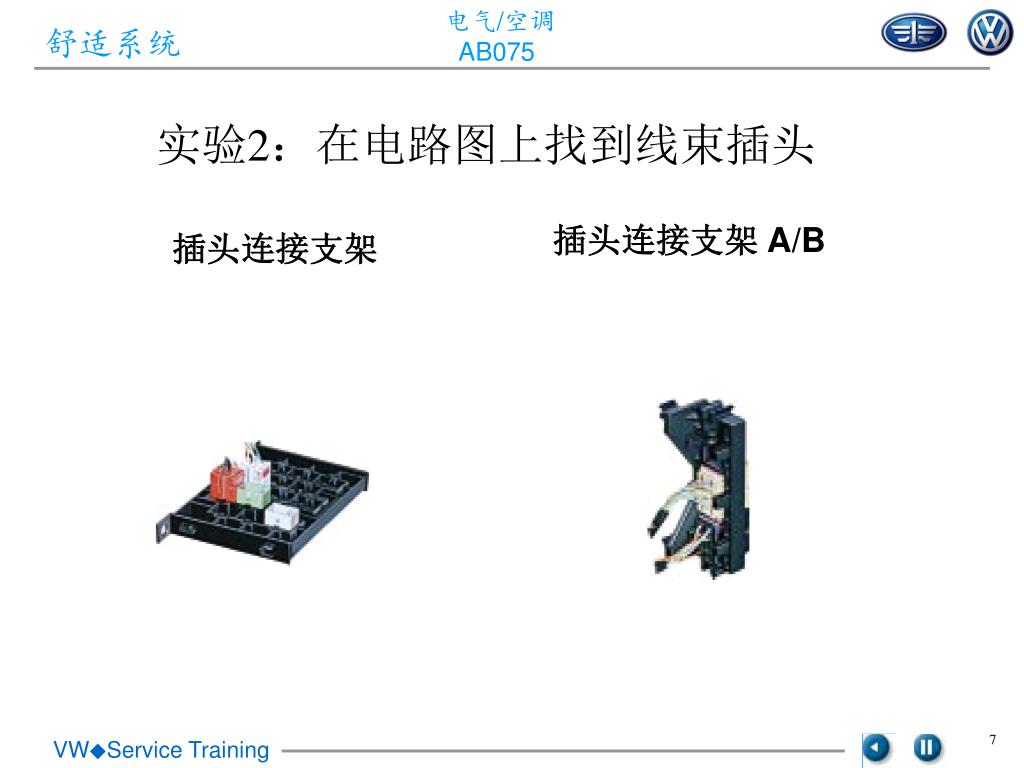

  7. 实验2：在电路图上找到线束插头 插头连接支架A/B 插头连接支架

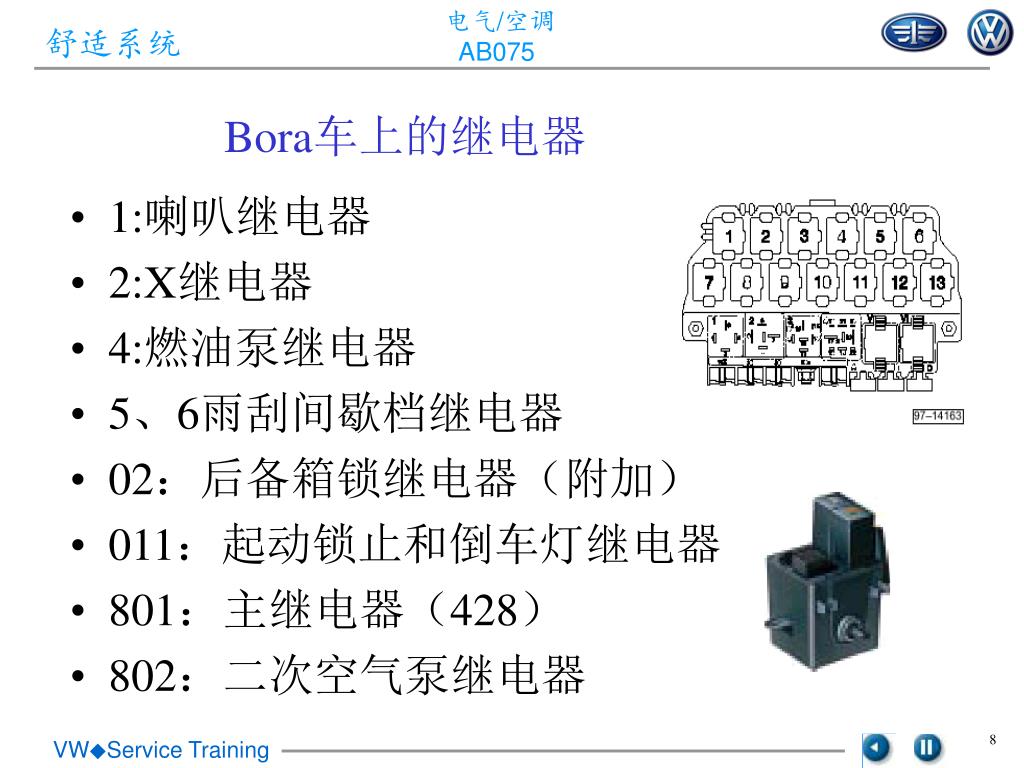

  8. 1:喇叭继电器 2:X继电器 4:燃油泵继电器 5、6雨刮间歇档继电器 02：后备箱锁继电器（附加） 011：起动锁止和倒车灯继电器 801：主继电器（428） 802：二次空气泵继电器 Bora车上的继电器

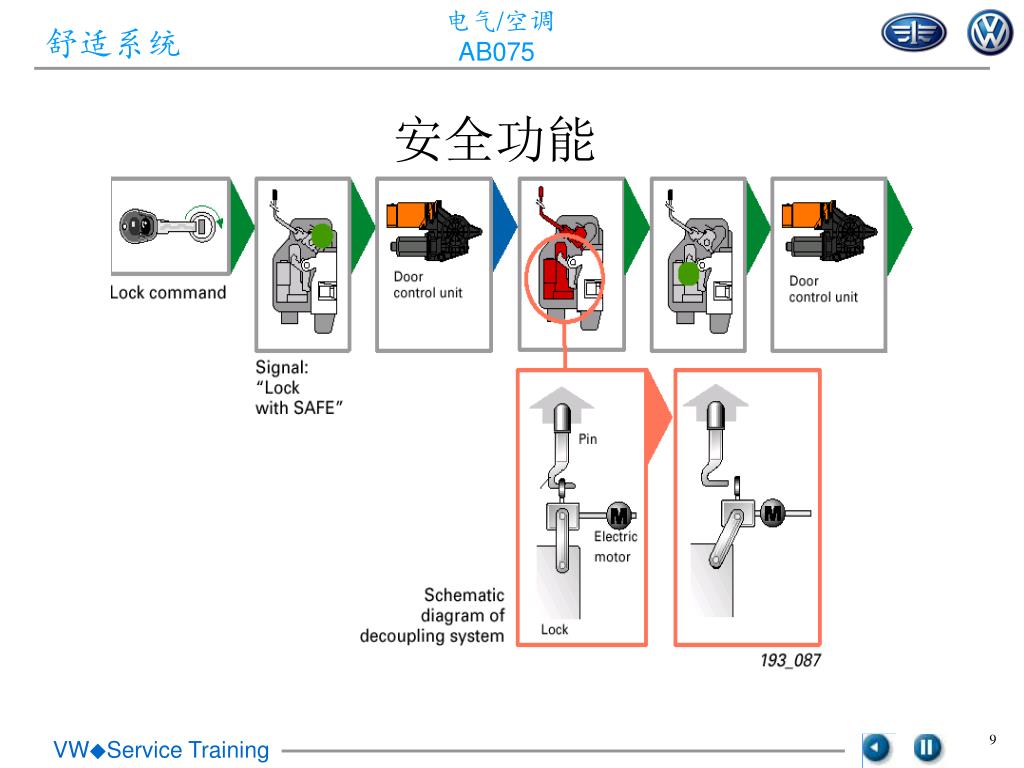

  9. 安全功能

  10. 46-10- 车速自动锁：03 S点控制锁开起：04 内部监控：05 开锁喇叭提示：06 锁车喇叭提示：07 开锁转向闪2次提示：08 锁车转向闪1次提示：09 警报喇叭设置：10-1、2、3 无线电遥控功能选择

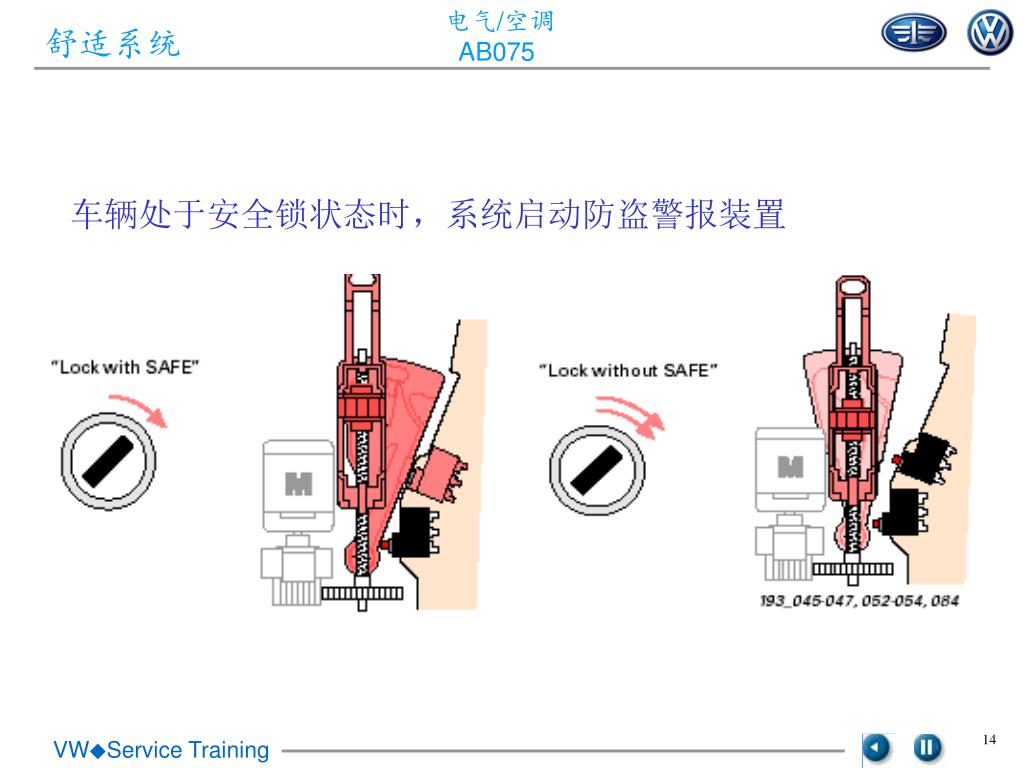

  11. 车辆处于安全锁状态时，系统启动防盗警报装置车辆处于安全锁状态时，系统启动防盗警报装置

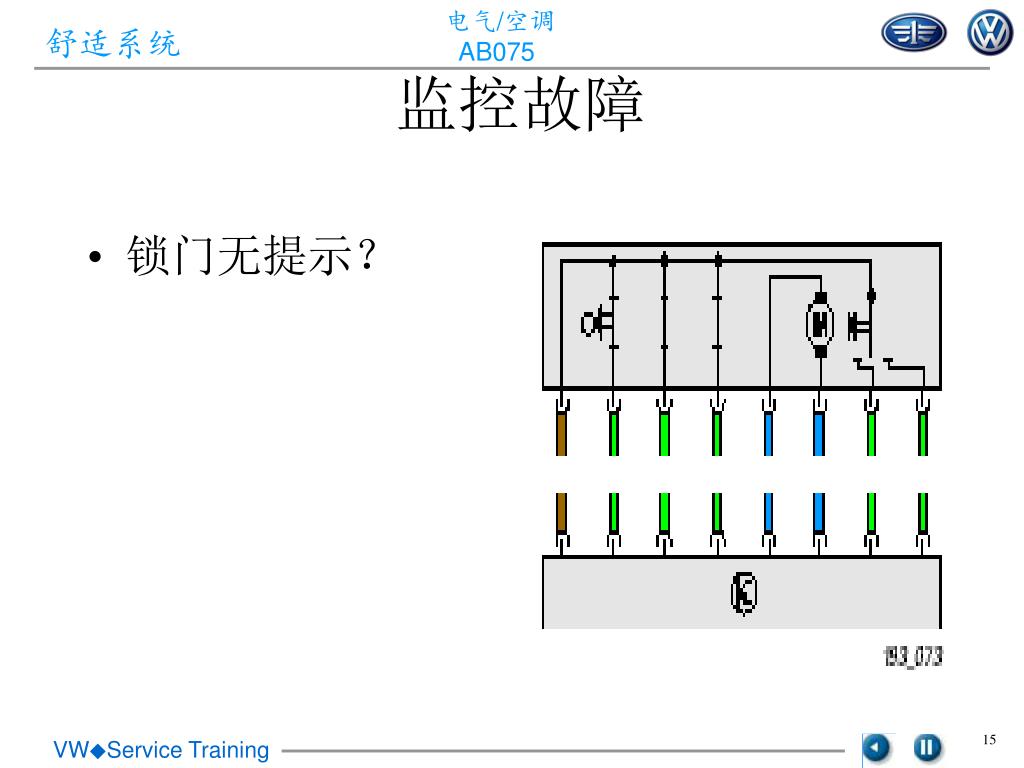

  12. 锁门无提示？ 监控故障

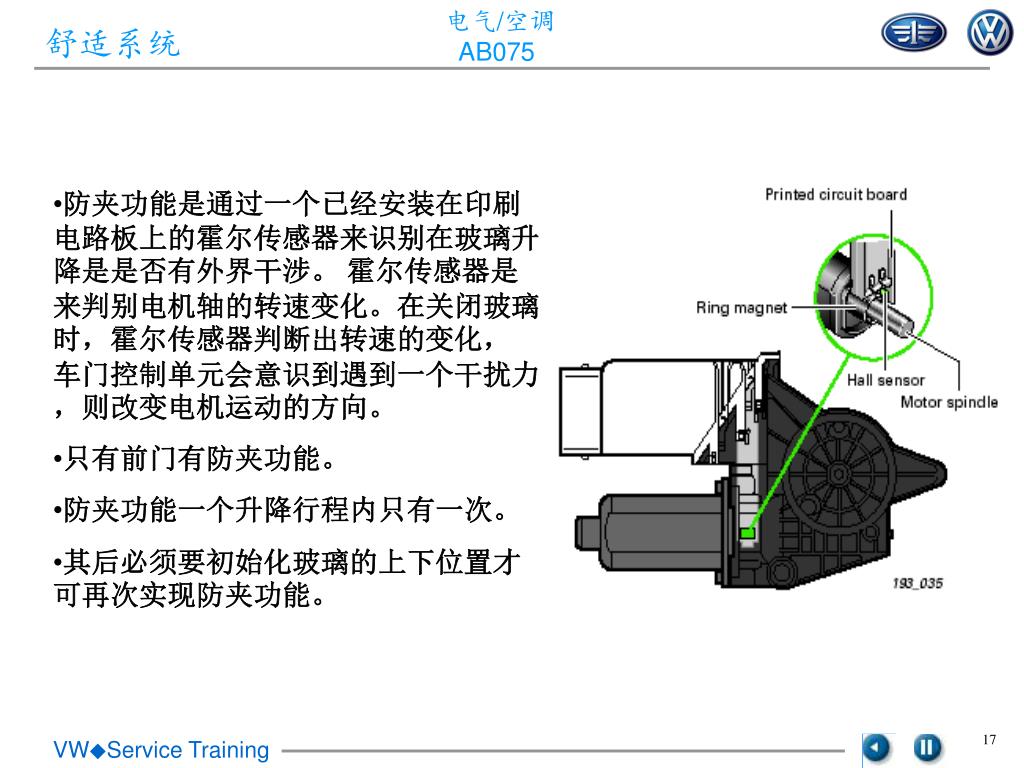

  13. 防夹功能是通过一个已经安装在印刷电路板上的霍尔传感器来识别在玻璃升降是是否有外界干涉。 霍尔传感器是来判别电机轴的转速变化。在关闭玻璃时，霍尔传感器判断出转速的变化， 车门控制单元会意识到遇到一个干扰力，则改变电机运动的方向。 • 只有前门有防夹功能。 • 防夹功能一个升降行程内只有一次。 • 其后必须要初始化玻璃的上下位置才可再次实现防夹功能。

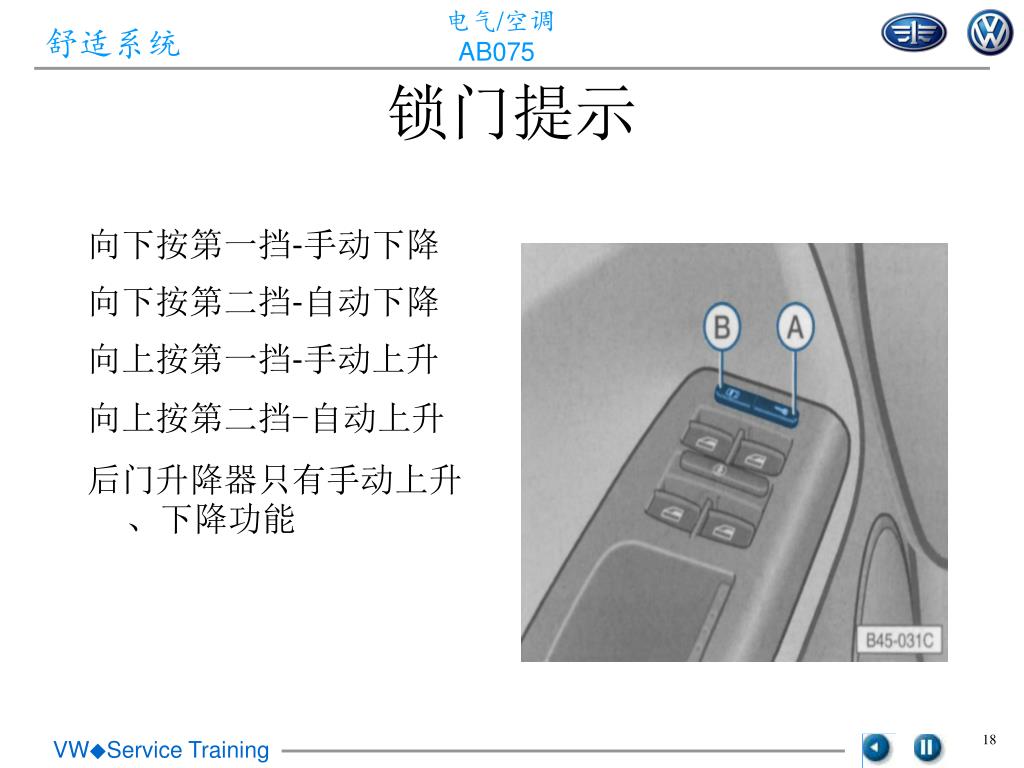

  14. 锁门提示 向下按第一挡-手动下降 向下按第二挡-自动下降 向上按第一挡-手动上升 向上按第二挡-自动上升 后门升降器只有手动上升、下降功能

  15. 可锁止后门升降器开关 • 全开/全关控制 • 具有防夹功能 • 车窗/天窗可通过锁车 • 关闭 • 司机侧的前门玻璃升降开关有两级触点，功用不同。

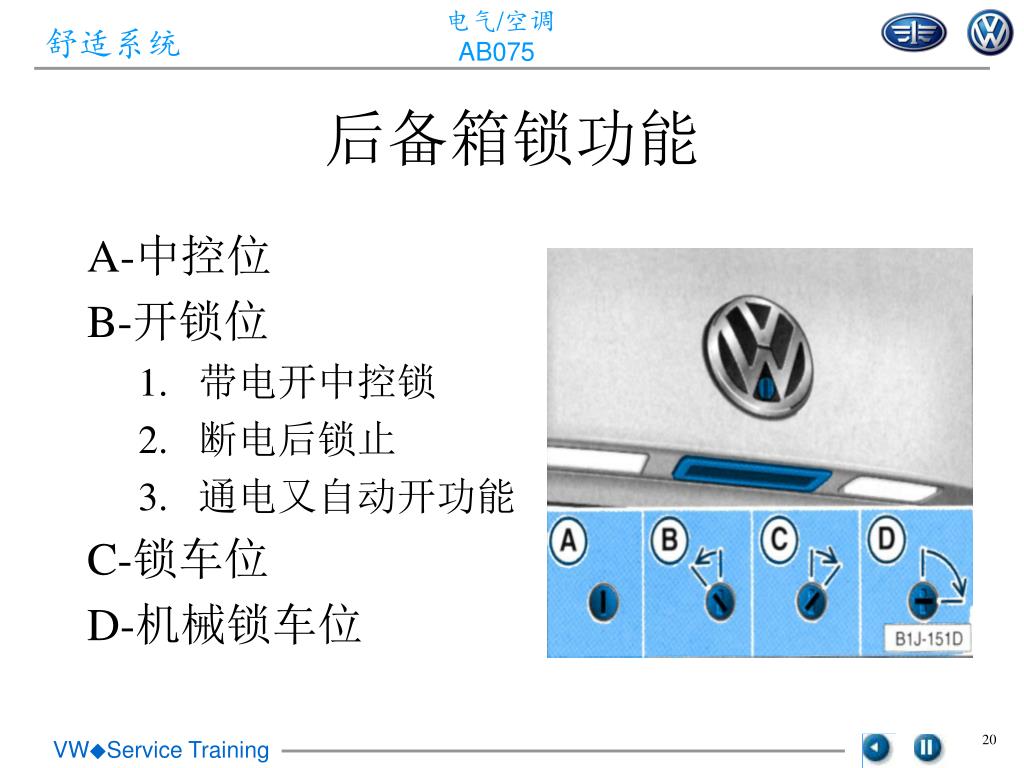

  16. A-中控位 B-开锁位 带电开中控锁 断电后锁止 通电又自动开功能 C-锁车位 D-机械锁车位 后备箱锁功能

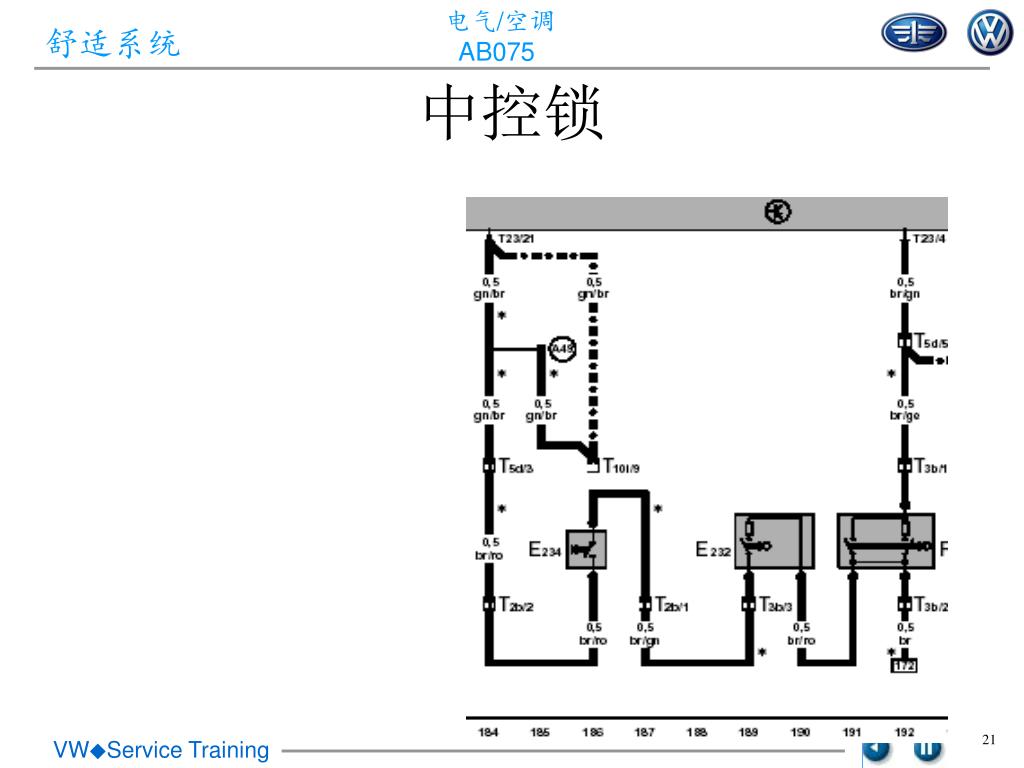

  17. 中控锁

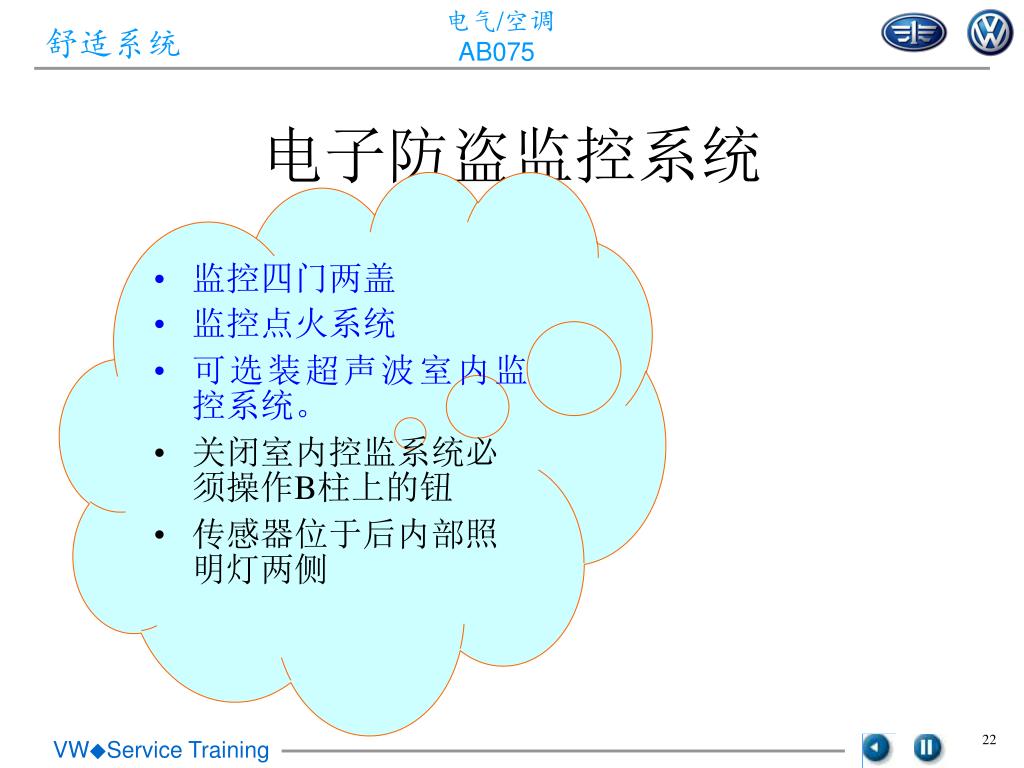

  18. 电子防盗监控系统 • 监控四门两盖 • 监控点火系统 • 可选装超声波室内监控系统。 • 关闭室内控监系统必须操作B柱上的钮 • 传感器位于后内部照明灯两侧

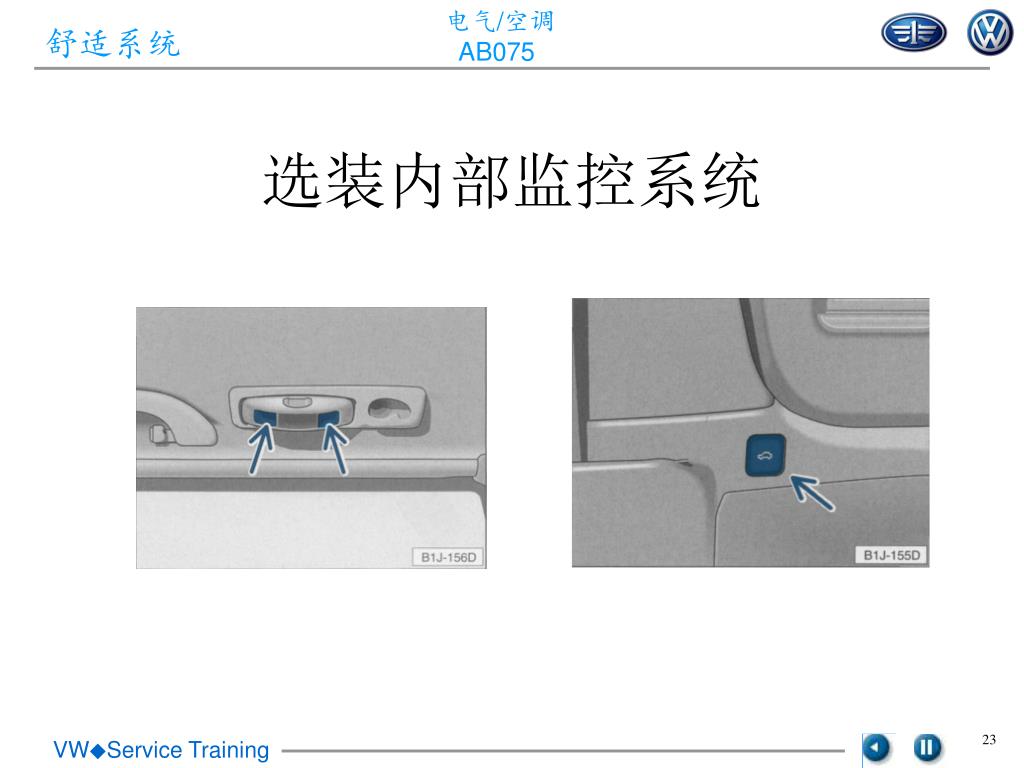

  19. 选装内部监控系统

  20. HELLA 433(4)/315MHZ 无线电遥控

  21. 方法一 地址：46 10-00 10-01-(2-4)按开关按钮确认 方法二 打开点火开关 另一把钥匙锁车门 用遥控器开或关车门 暂停1秒再按遥控按钮 匹配

  22. 舒适型天窗

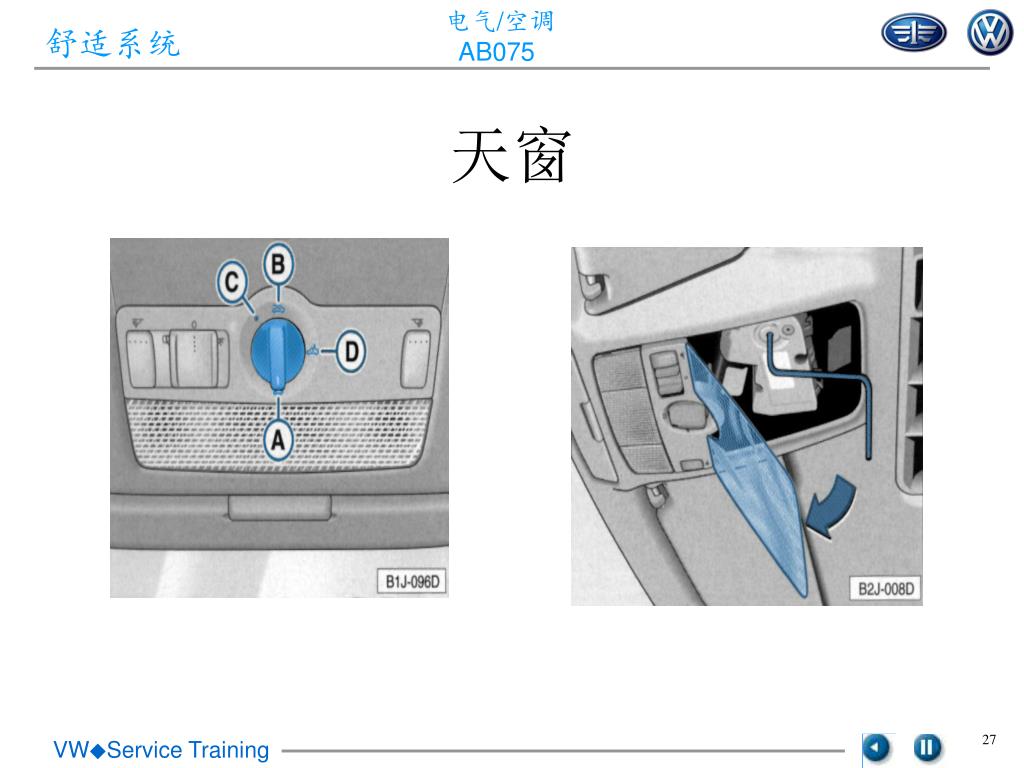

  23. 天窗

  24. 座椅加热 • 加热单元-J131/J132 • 温度传感器-G59/G60 • 加热电阻-Z6\7\8\9 • 三种电源 • 照明 • 调节

  25. 8种移动方式 三组前进记忆 关闭记忆功能 无线电遥控 右后视镜倒车倾附功能 座椅和后视镜记忆

  26. 该系统是记忆控制单元通过记忆按钮或遥控单元 ， 将驾驶员座椅和外后视镜调整到预先设定的三个不同位置。 在换司机时，按下相应的按钮，座椅和后视镜将自动移动到所需位置。 倒车时右后视镜的位置也可进行调整。 系统概述

  27. 打开驾驶员侧车门 打开点火开关 将座椅靠背调至前止点 座椅记忆功能初始化

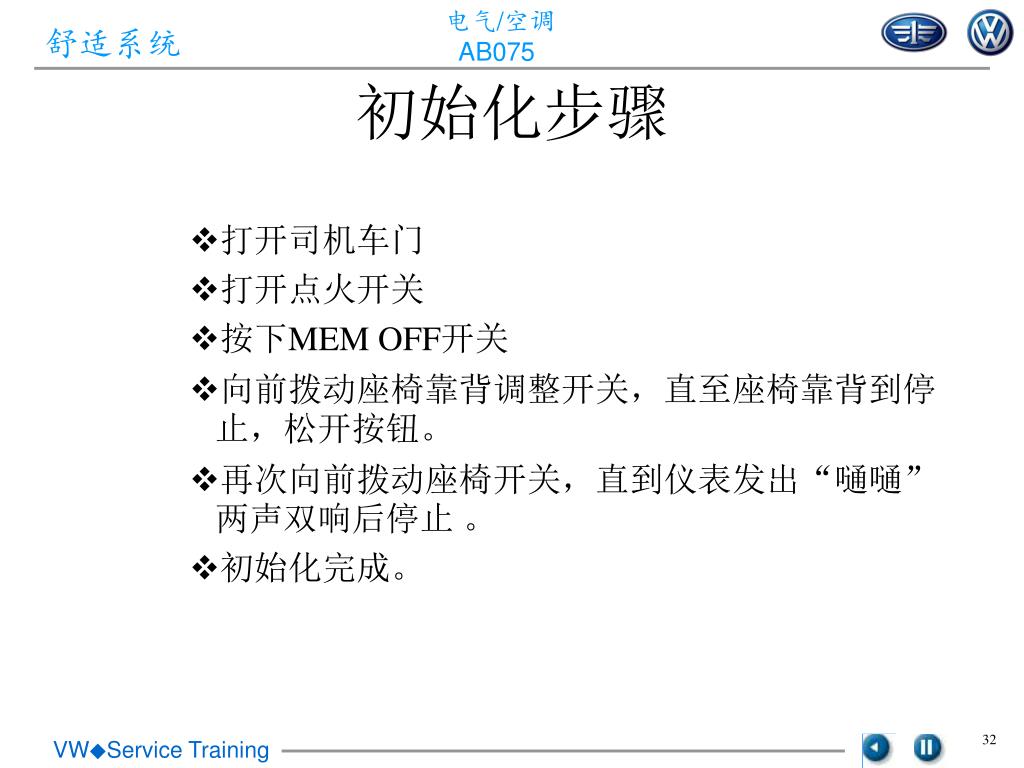

  28. 打开司机车门 打开点火开关 按下MEM OFF开关 向前拨动座椅靠背调整开关，直至座椅靠背到停止，松开按钮。 再次向前拨动座椅开关，直到仪表发出“嗵嗵”两声双响后停止 。 初始化完成。 初始化步骤

  29. 前行时位置设定 打开点火开关 调整座椅 调整两个外后视镜 按记忆扭3秒有意声音信号提示 倒车倾附时位置设定 打开点火开关 后视镜调至R档 挂入倒档 调整后视镜 按记忆扭3秒有意声音信号提示 位置记忆设定

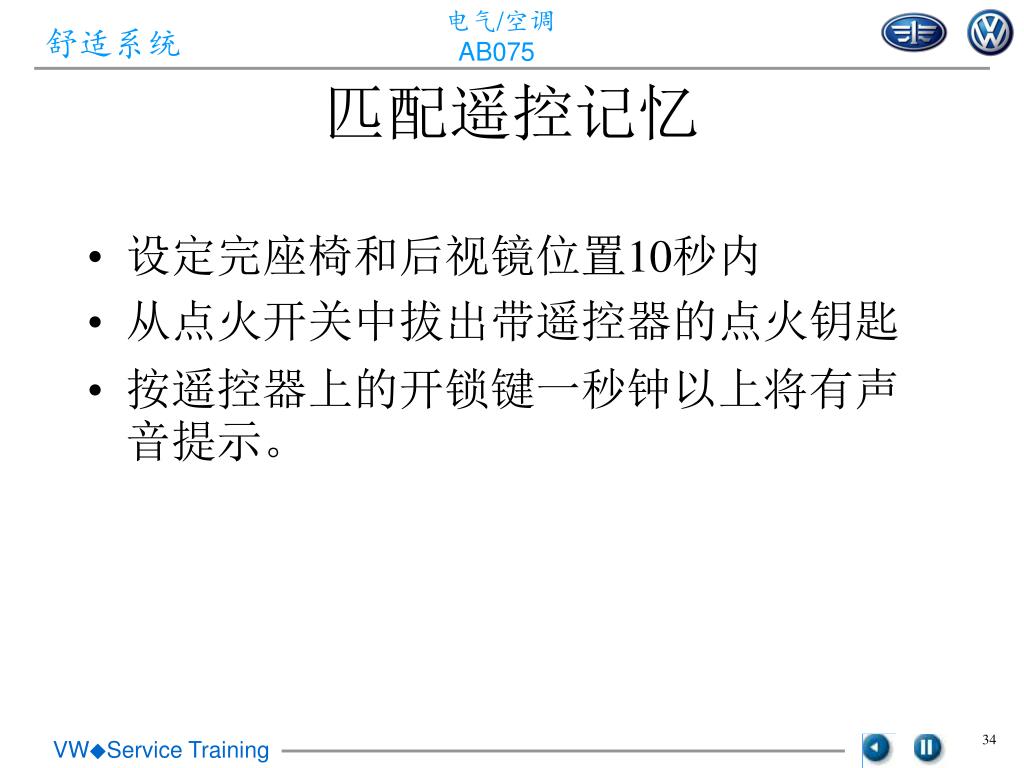

  30. 设定完座椅和后视镜位置10秒内 从点火开关中拔出带遥控器的点火钥匙 按遥控器上的开锁键一秒钟以上将有声音提示。 匹配遥控记忆

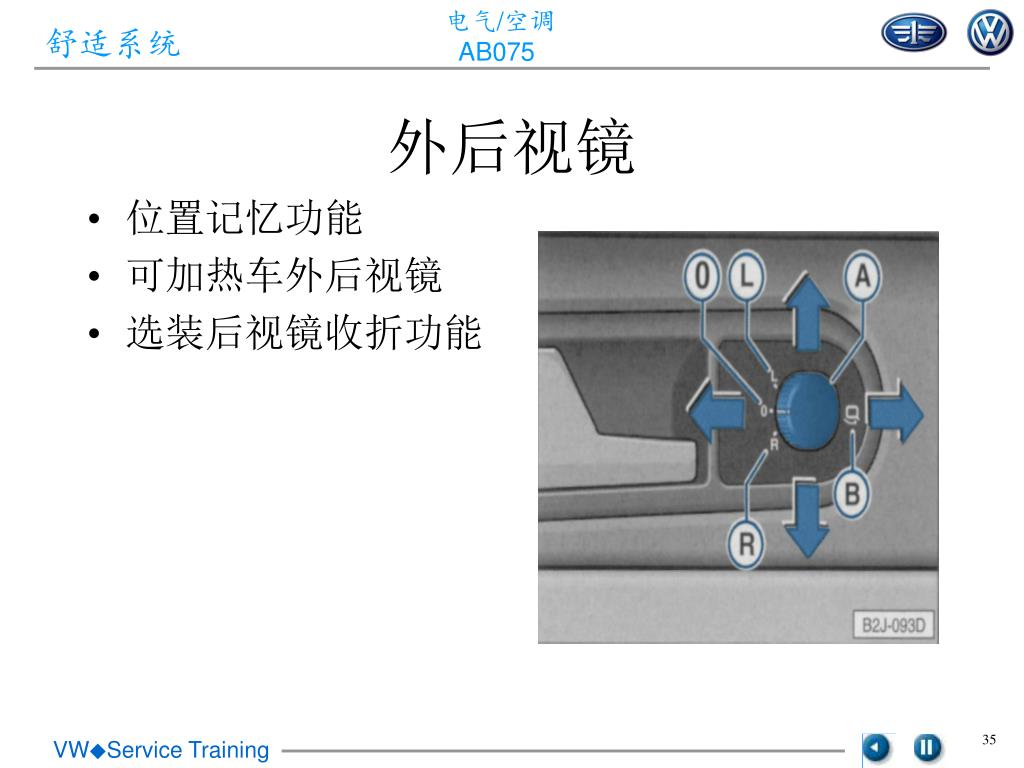

  31. 位置记忆功能 可加热车外后视镜 选装后视镜收折功能 外后视镜

  32. E43调整开关 E48档位选择开关 E263收折开关 E231加热开关 V17调节电机 V149调节电机 Z4加热 F260收折开关 车外后视镜电气

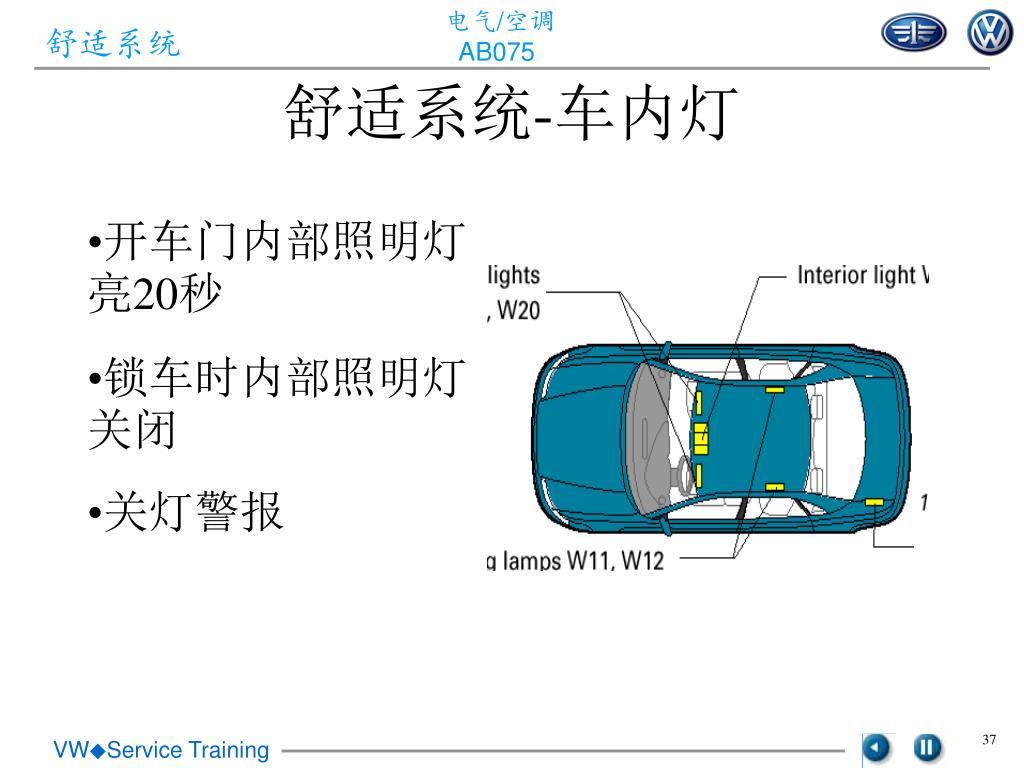

  33. 舒适系统-车内灯 • 开车门内部照明灯亮20秒 • 锁车时内部照明灯关闭 • 关灯警报

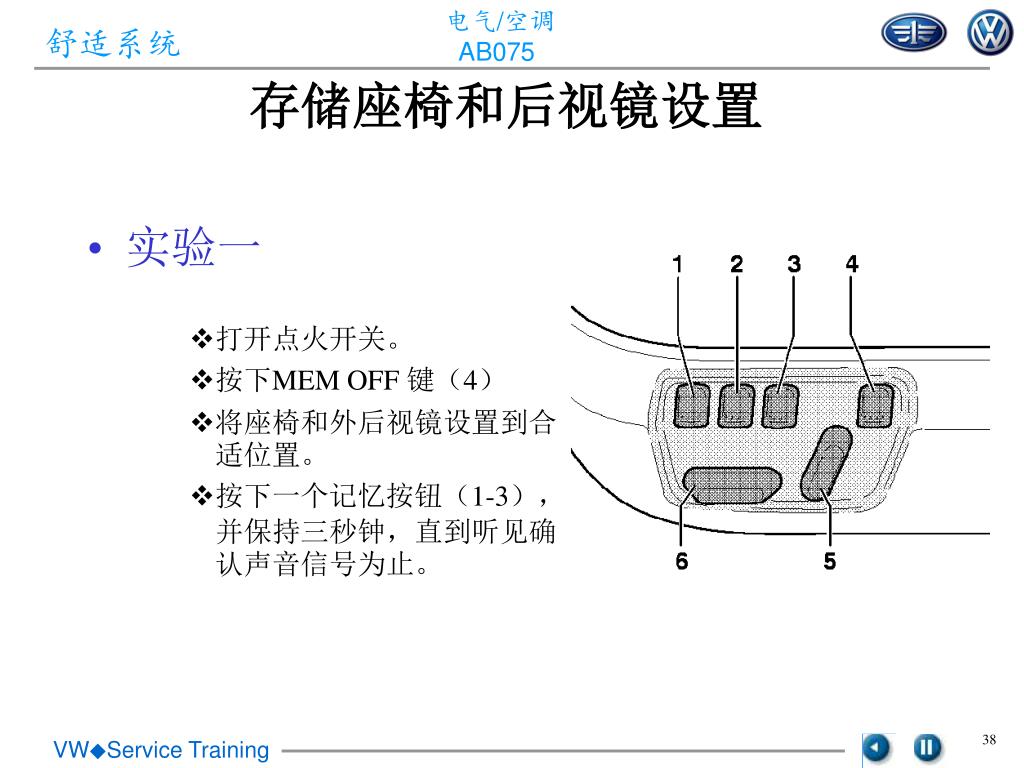

  34. 存储座椅和后视镜设置 • 实验一 • 打开点火开关。 • 按下MEM OFF 键（4） • 将座椅和外后视镜设置到合适位置。 • 按下一个记忆按钮（1-3），并保持三秒钟，直到听见确认声音信号为止。

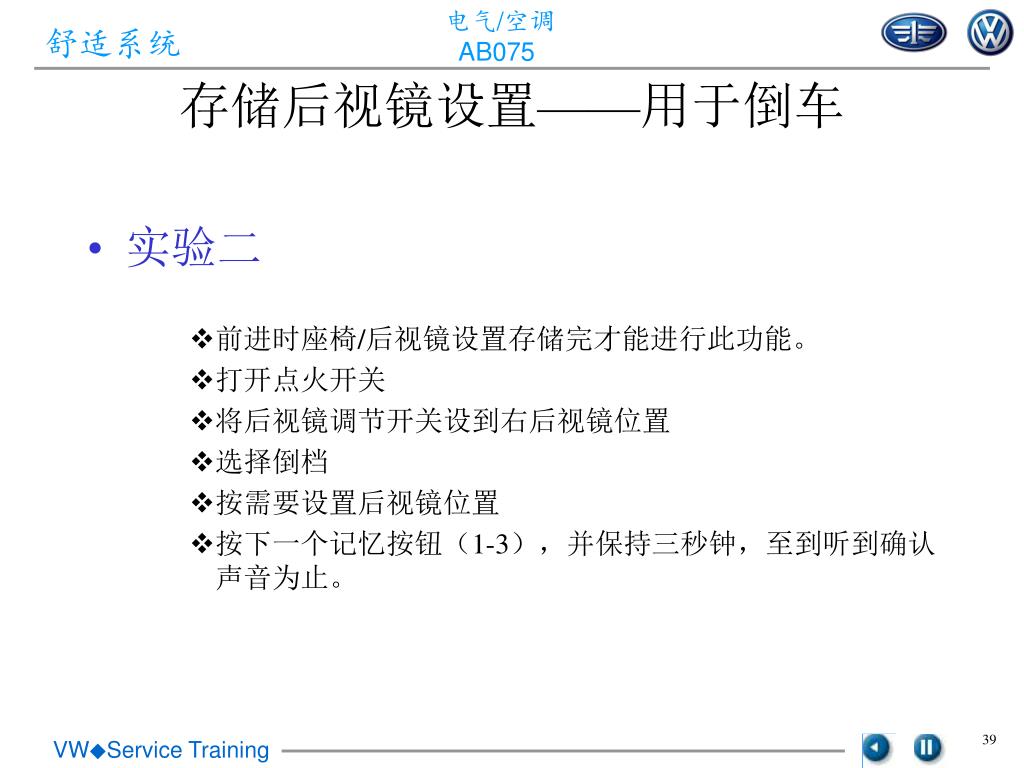

  35. 存储后视镜设置——用于倒车 • 实验二 • 前进时座椅/后视镜设置存储完才能进行此功能。 • 打开点火开关 • 将后视镜调节开关设到右后视镜位置 • 选择倒档 • 按需要设置后视镜位置 • 按下一个记忆按钮（1-3），并保持三秒钟，至到听到确认声音为止。

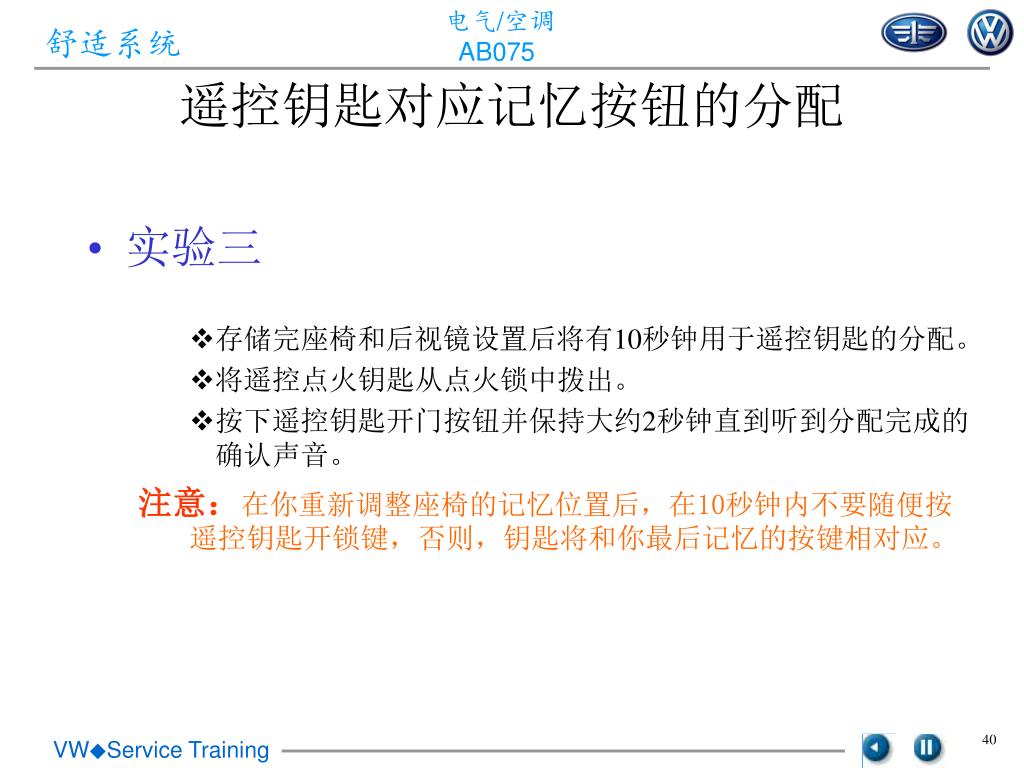

  36. 遥控钥匙对应记忆按钮的分配 • 实验三 • 存储完座椅和后视镜设置后将有10秒钟用于遥控钥匙的分配。 • 将遥控点火钥匙从点火锁中拨出。 • 按下遥控钥匙开门按钮并保持大约2秒钟直到听到分配完成的确认声音。 注意：在你重新调整座椅的记忆位置后，在10秒钟内不要随便按 遥控钥匙开锁键，否则，钥匙将和你最后记忆的按键相对应。

  37. 激活正常驾驶的座椅和后视镜设置 • 实验四: • 通过遥控钥匙激活 按一下遥控钥匙的开门按钮，然后打开司机车门，座椅和后视镜自动移动到存储位置。

  38. 激活倒车时的后视镜设置 • 实验五 • 将后视镜转换开关设于右后视镜位置。 • 挂入倒档，右后视镜自动移动到存储位置。
