课前提问

1. 课前提问 • 1.零件图的内容包括哪些 • 2.尺寸基准的分类有哪些？ 1.一组图形 2.必要尺寸 3.技术要求 4.标题栏 分为是设计基准和工艺基准两种

2. 第7章 螺纹紧固件及常用件

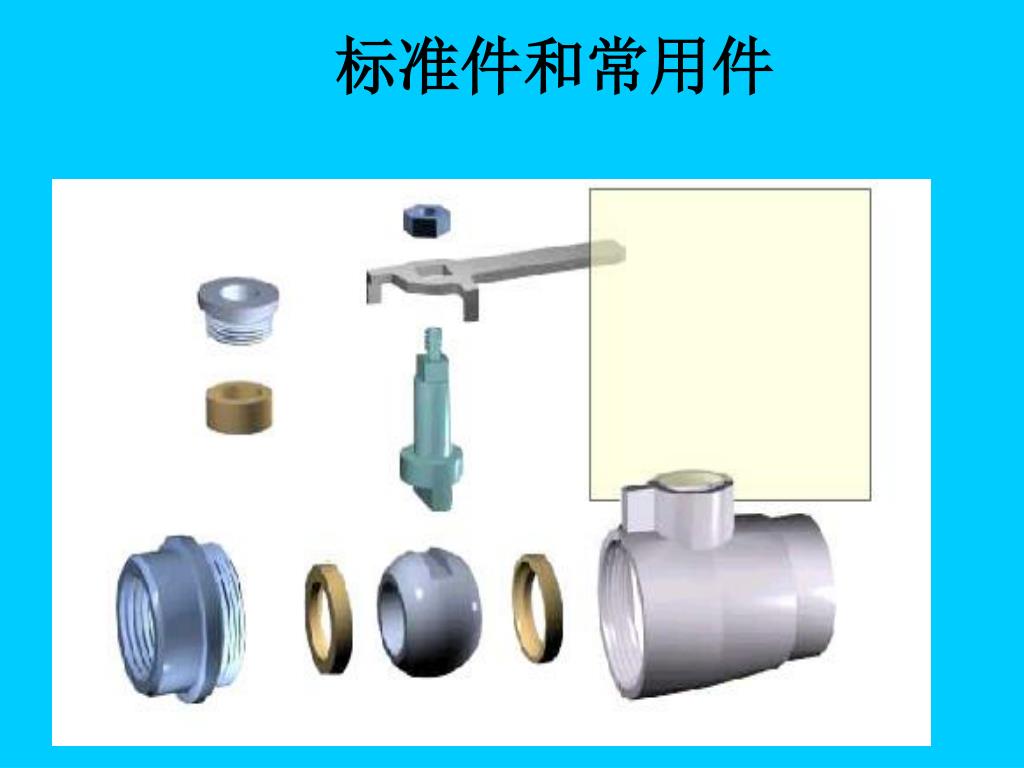

3. 标准件和常用件

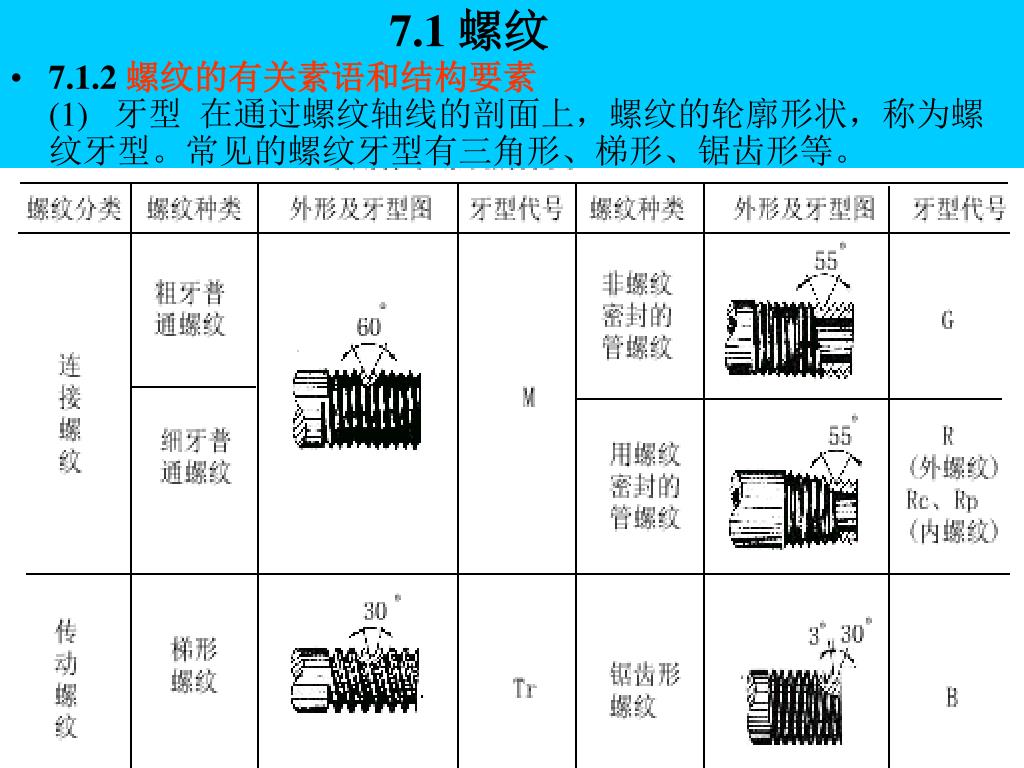

4. 7.1 螺纹 • 7.1.2螺纹的有关素语和结构要素(1)   牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹牙型。常见的螺纹牙型有三角形、梯形、锯齿形等。

5. 大径 螺纹的最大直径，又称公称直径，即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。外螺纹的大径用“d”表示，内螺纹的大径用“D”表示。

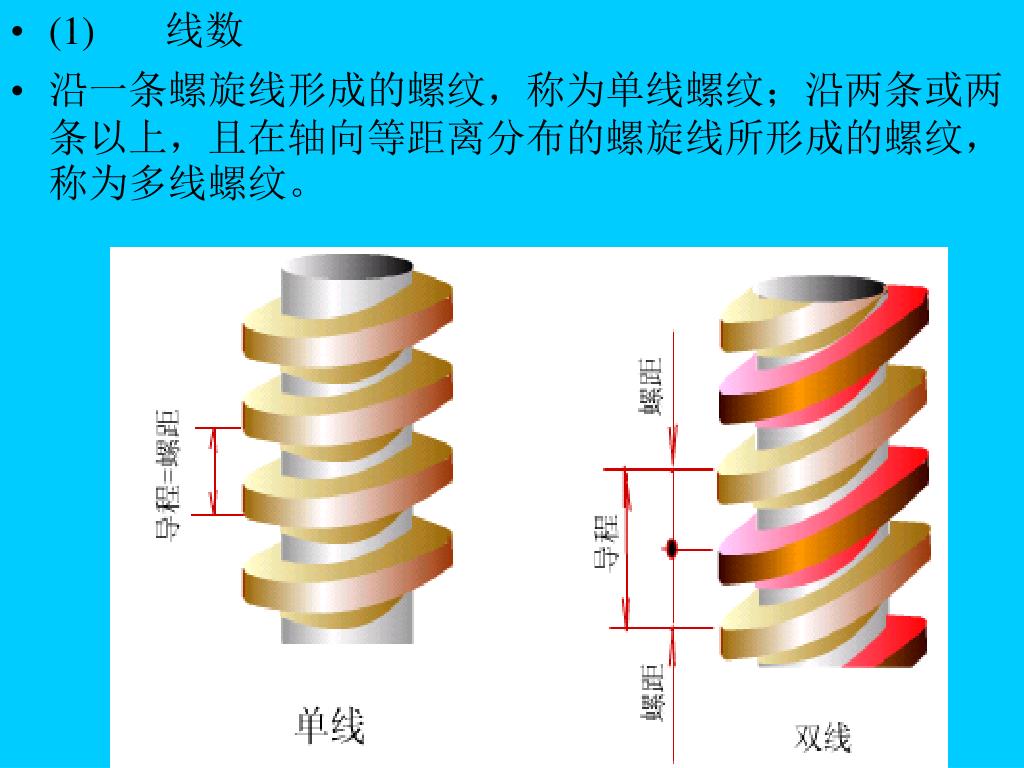

6. (1)       线数 • 沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上，且在轴向等距离分布的螺旋线所形成的螺纹，称为多线螺纹。

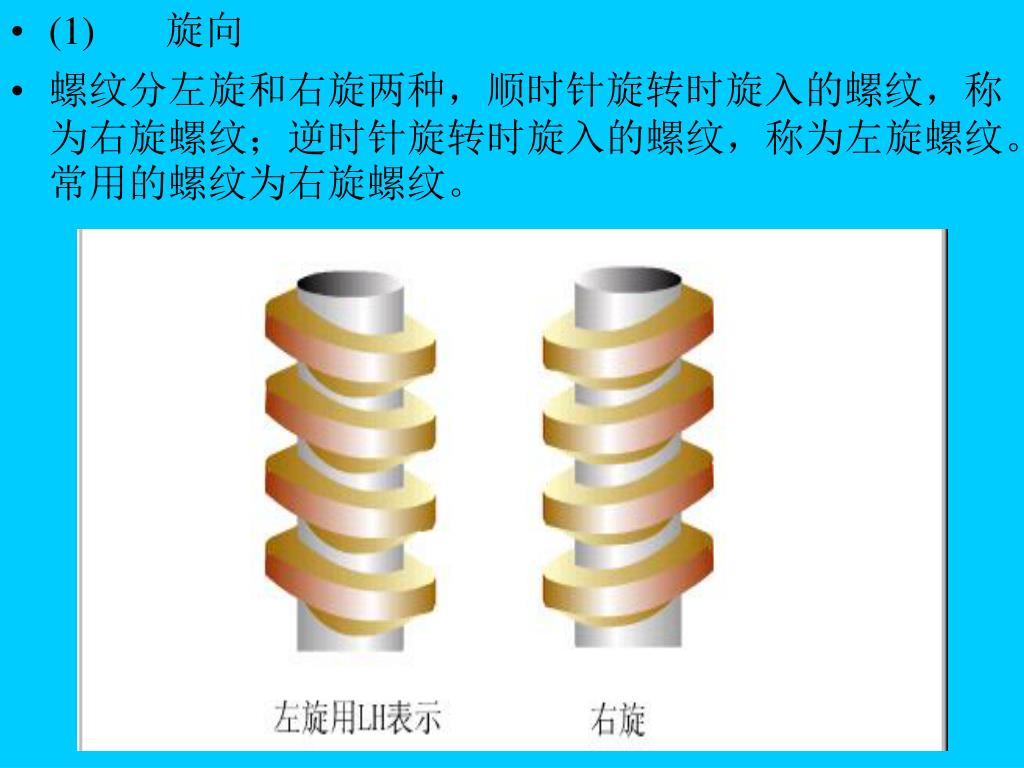

7. (1)       旋向 • 螺纹分左旋和右旋两种，顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时针旋转时旋入的螺纹，称为左旋螺纹。常用的螺纹为右旋螺纹。

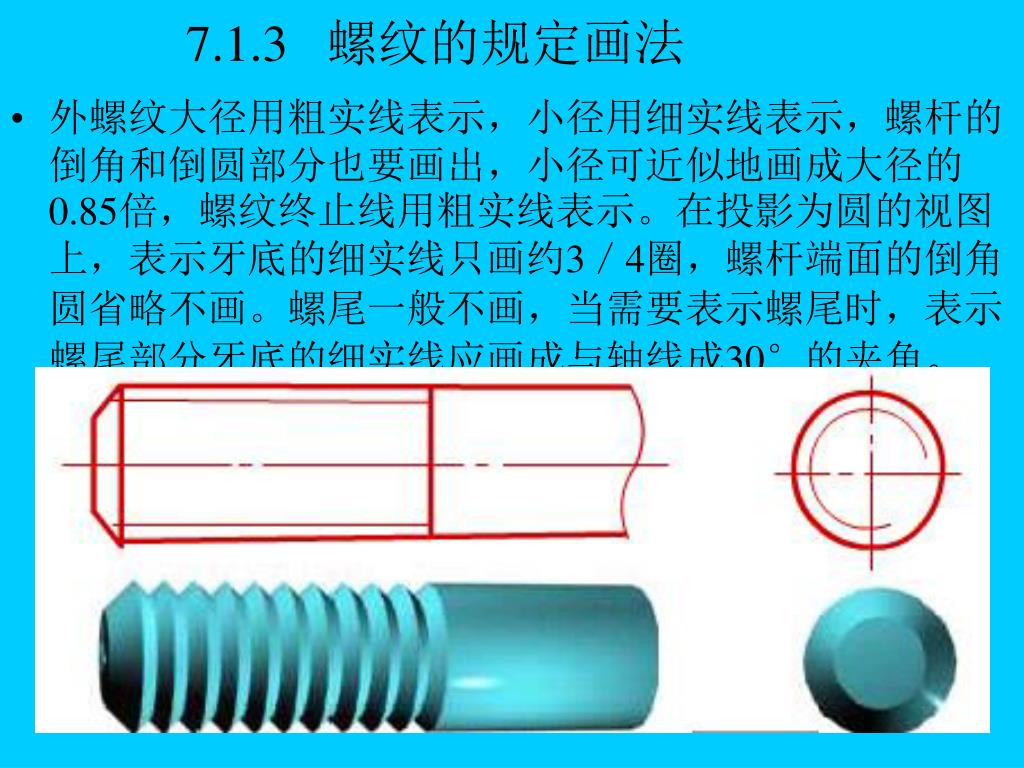

8. 7.1.3螺纹的规定画法 • 外螺纹大径用粗实线表示，小径用细实线表示，螺杆的倒角和倒圆部分也要画出，小径可近似地画成大径的0.85倍，螺纹终止线用粗实线表示。在投影为圆的视图上，表示牙底的细实线只画约3／4圈，螺杆端面的倒角圆省略不画。螺尾一般不画，当需要表示螺尾时，表示螺尾部分牙底的细实线应画成与轴线成30°的夹角。

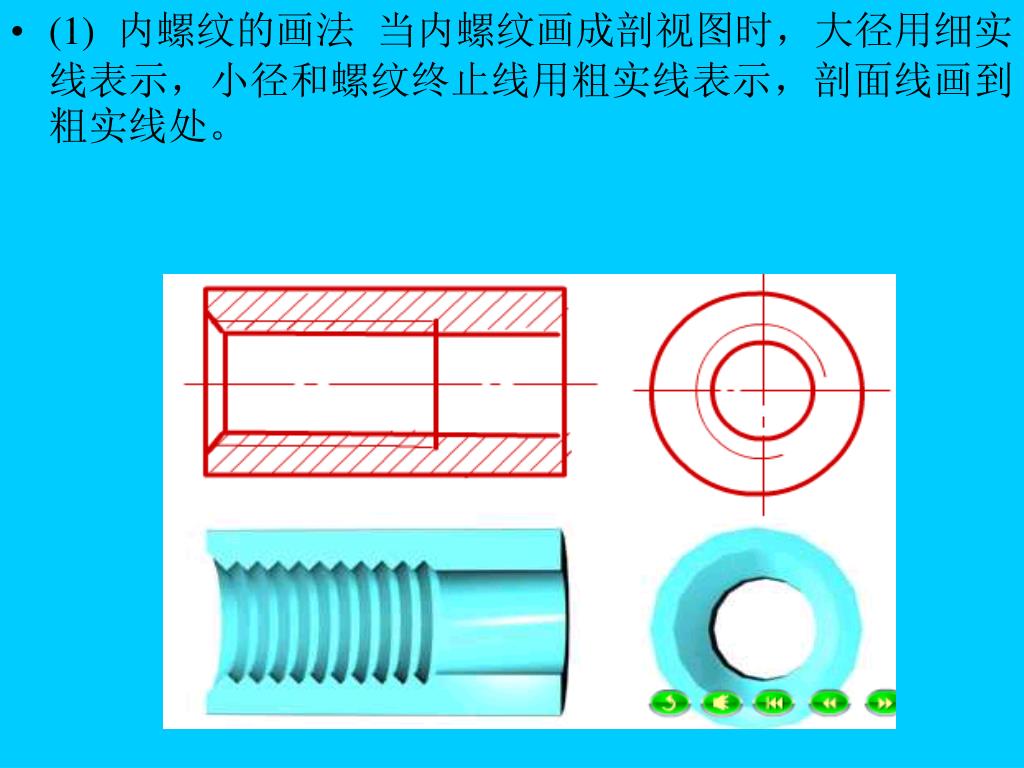

9. (1)  内螺纹的画法 当内螺纹画成剖视图时，大径用细实线表示，小径和螺纹终止线用粗实线表示，剖面线画到粗实线处。

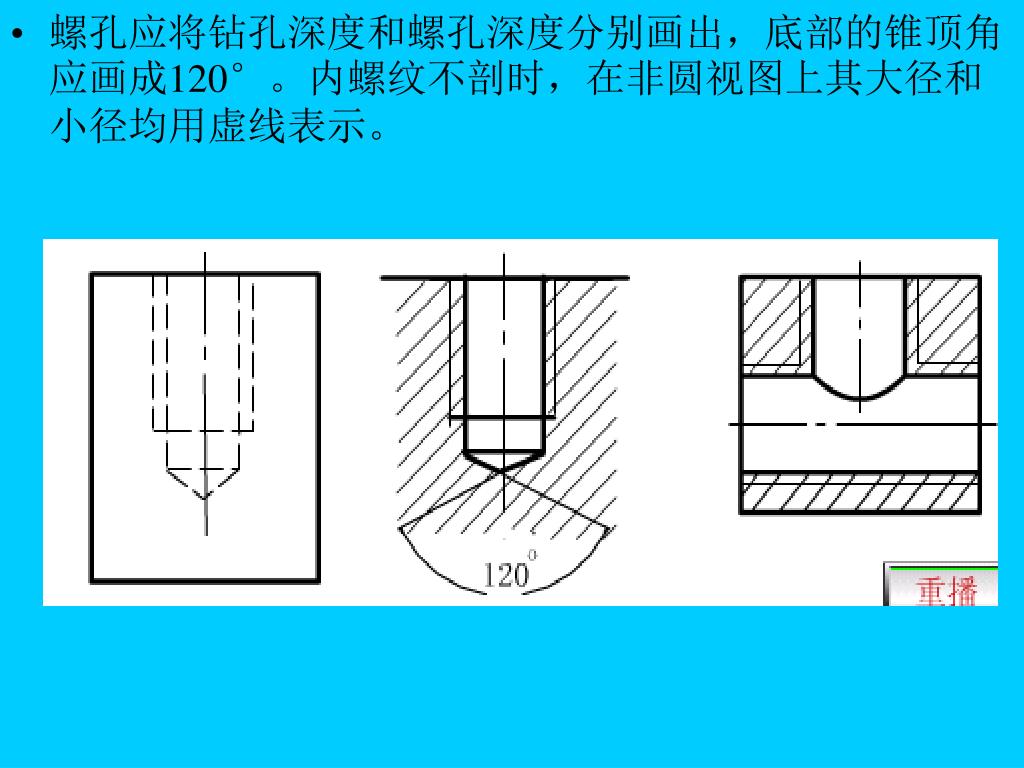

10. 螺孔应将钻孔深度和螺孔深度分别画出，底部的锥顶角应画成120°。内螺纹不剖时，在非圆视图上其大径和小径均用虚线表示。螺孔应将钻孔深度和螺孔深度分别画出，底部的锥顶角应画成120°。内螺纹不剖时，在非圆视图上其大径和小径均用虚线表示。

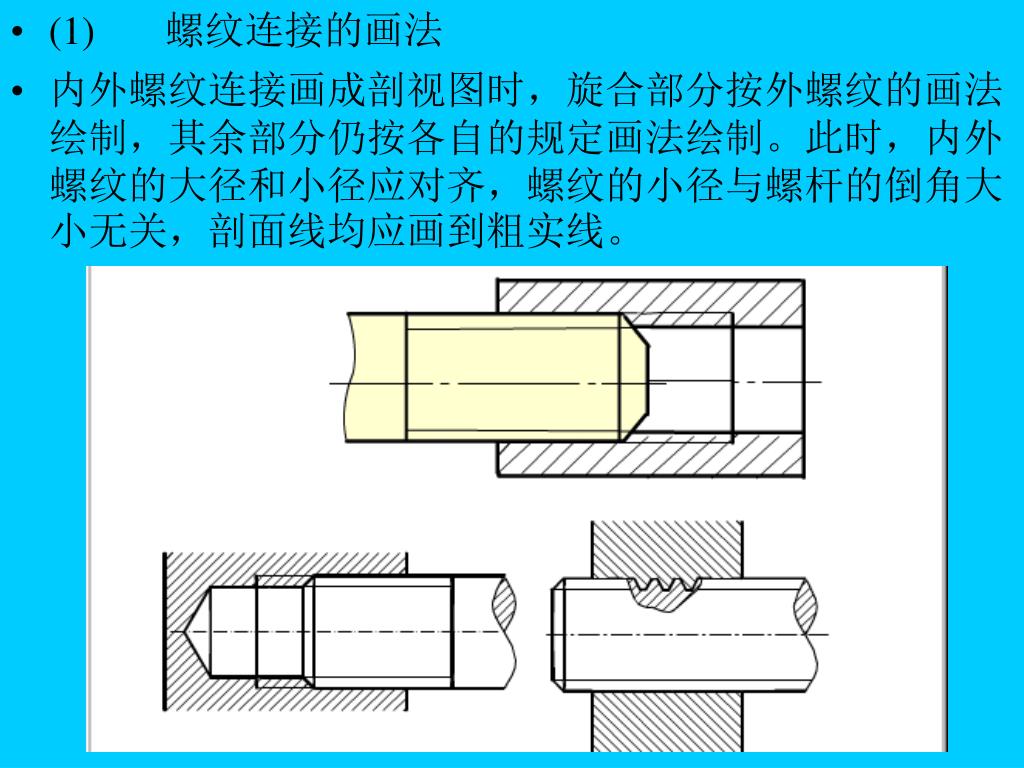

11. (1)       螺纹连接的画法 • 内外螺纹连接画成剖视图时，旋合部分按外螺纹的画法绘制，其余部分仍按各自的规定画法绘制。此时，内外螺纹的大径和小径应对齐，螺纹的小径与螺杆的倒角大小无关，剖面线均应画到粗实线。

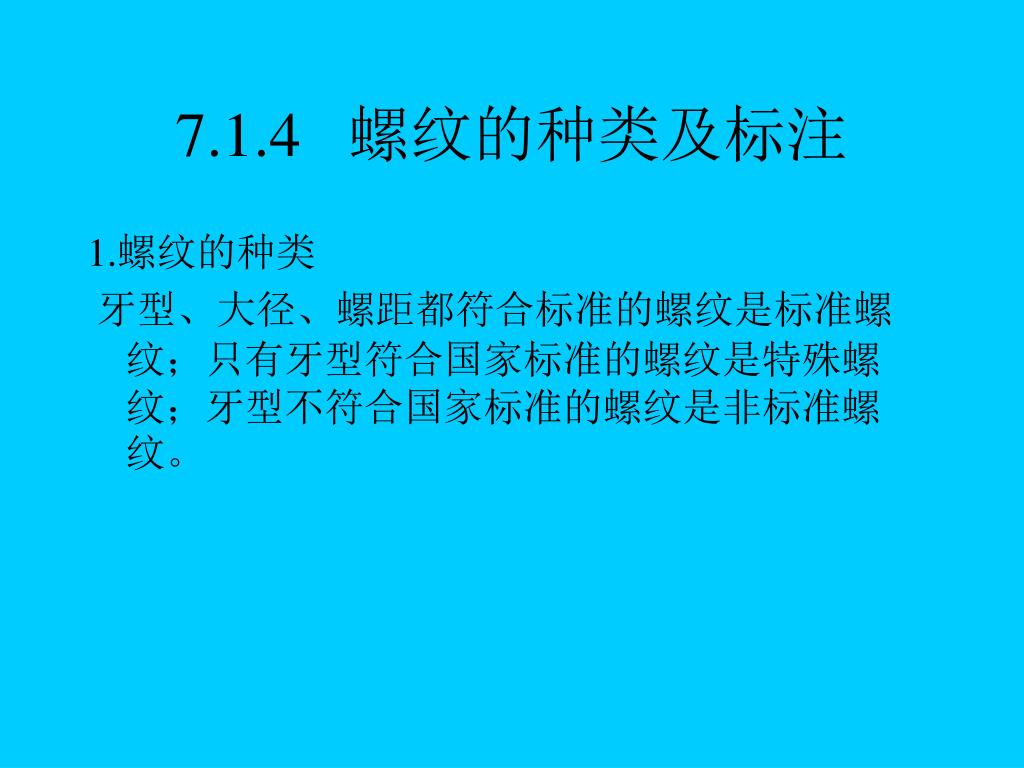

12. 7.1.4螺纹的种类及标注 1.螺纹的种类 牙型、大径、螺距都符合标准的螺纹是标准螺纹；只有牙型符合国家标准的螺纹是特殊螺纹；牙型不符合国家标准的螺纹是非标准螺纹。

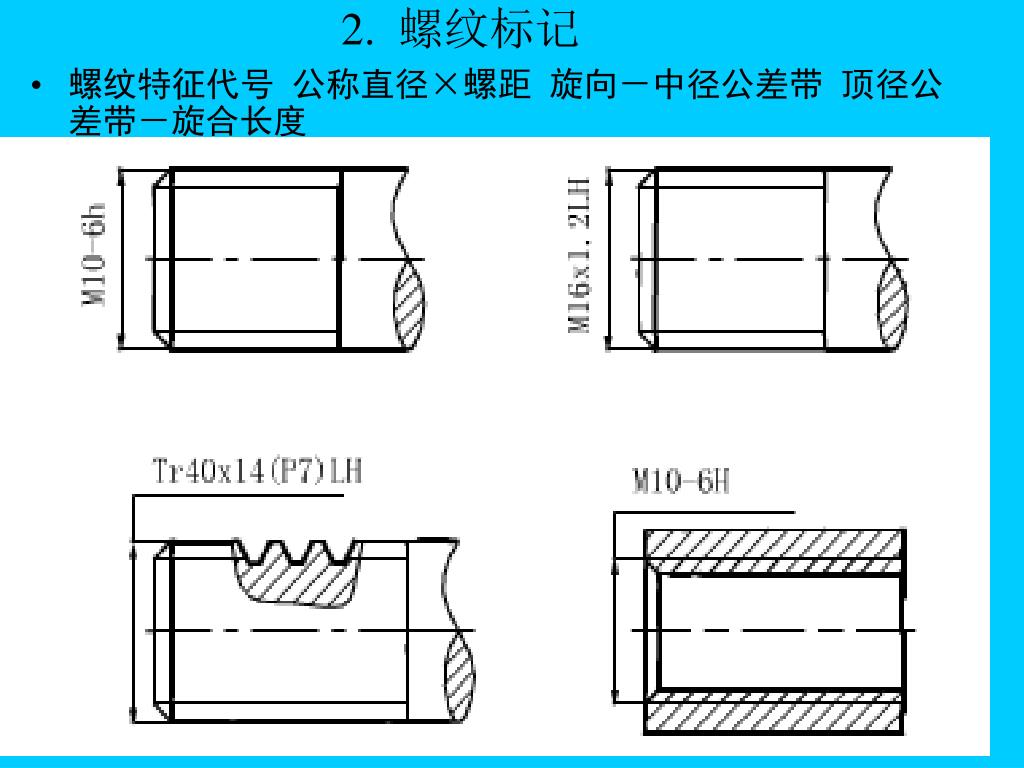

13. 2.螺纹标记 • 螺纹特征代号 公称直径×螺距 旋向－中径公差带 顶径公差带－旋合长度

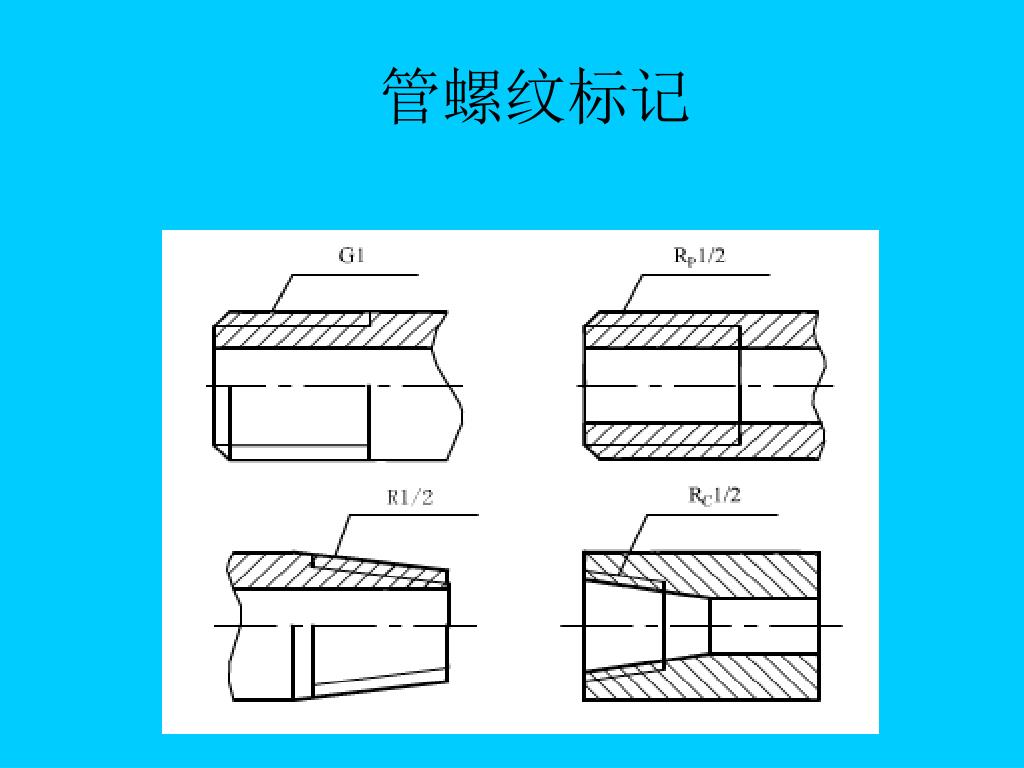

14. 管螺纹标记

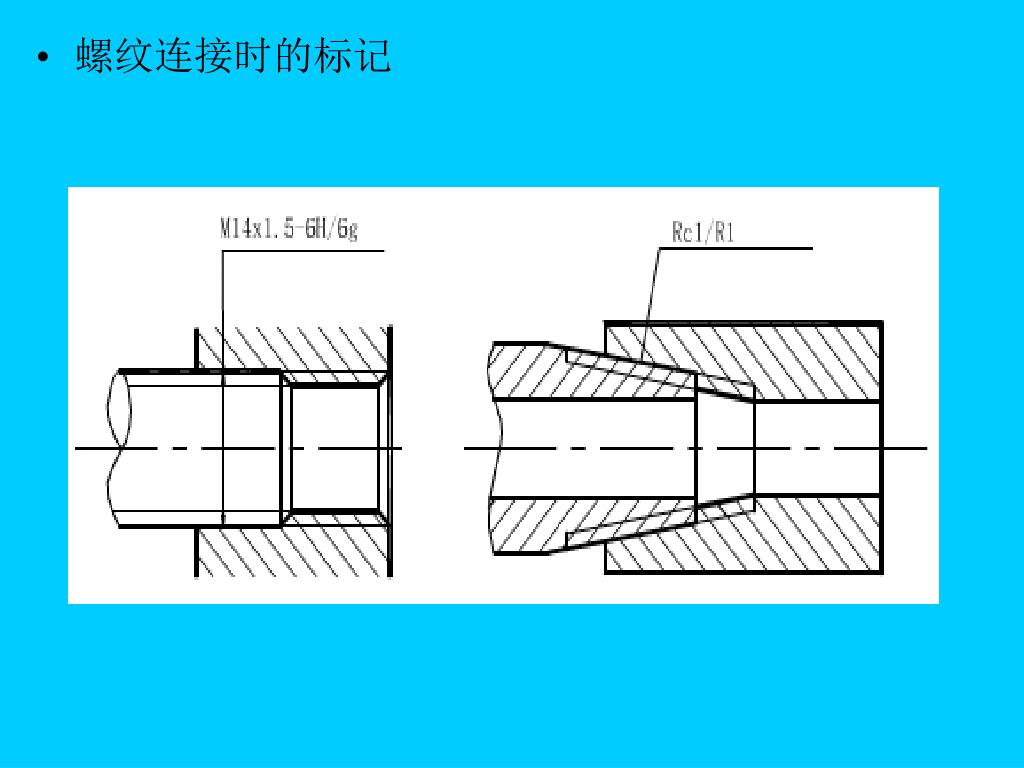

15. 螺纹连接时的标记

16. 课后习题 习题册第48.49页

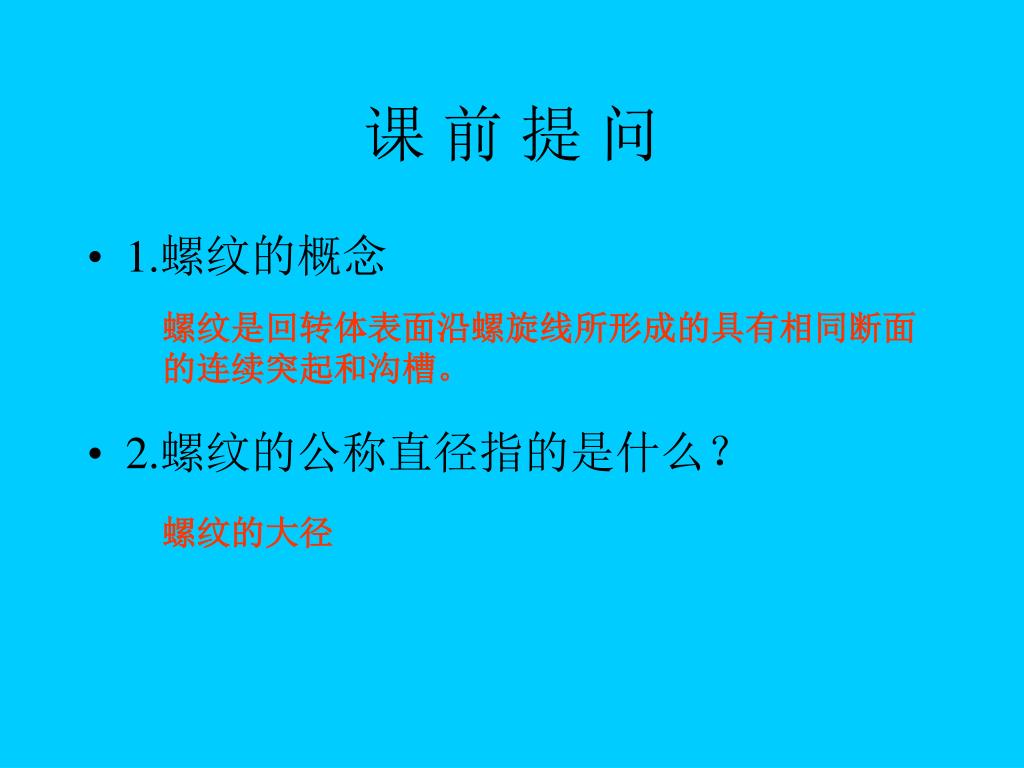

17. 课 前 提 问 • 1.螺纹的概念 • 2.螺纹的公称直径指的是什么？ 螺纹是回转体表面沿螺旋线所形成的具有相同断面 的连续突起和沟槽。 螺纹的大径

18. 7.2 螺纹紧固件及其连接

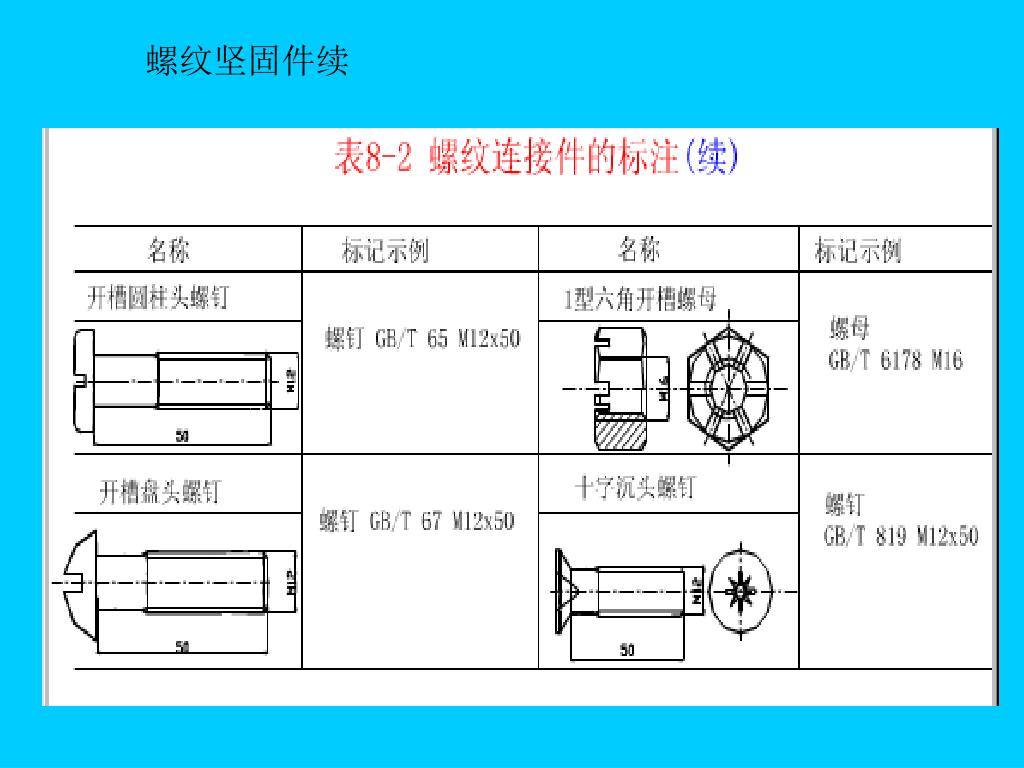

19. 螺纹坚固件续

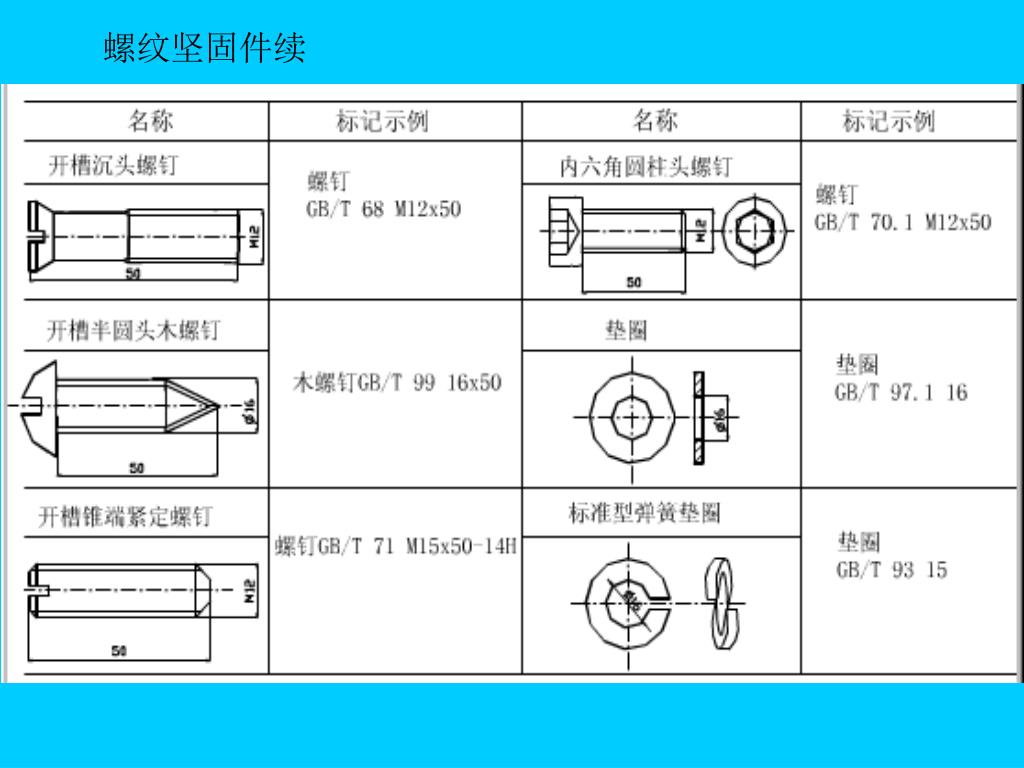

20. 螺纹坚固件续

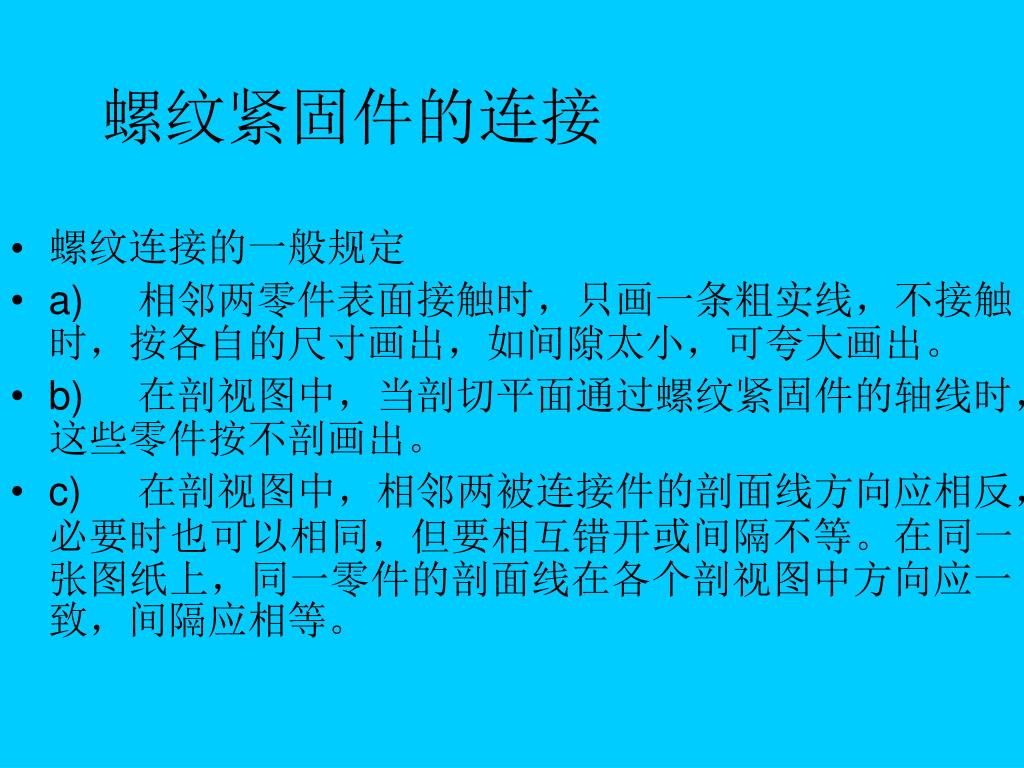

21. 螺纹紧固件的连接 • 螺纹连接的一般规定 • a)相邻两零件表面接触时，只画一条粗实线，不接触时，按各自的尺寸画出，如间隙太小，可夸大画出。 • b)在剖视图中，当剖切平面通过螺纹紧固件的轴线时，这些零件按不剖画出。 • c)在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。在同一张图纸上，同一零件的剖面线在各个剖视图中方向应一致，间隔应相等。

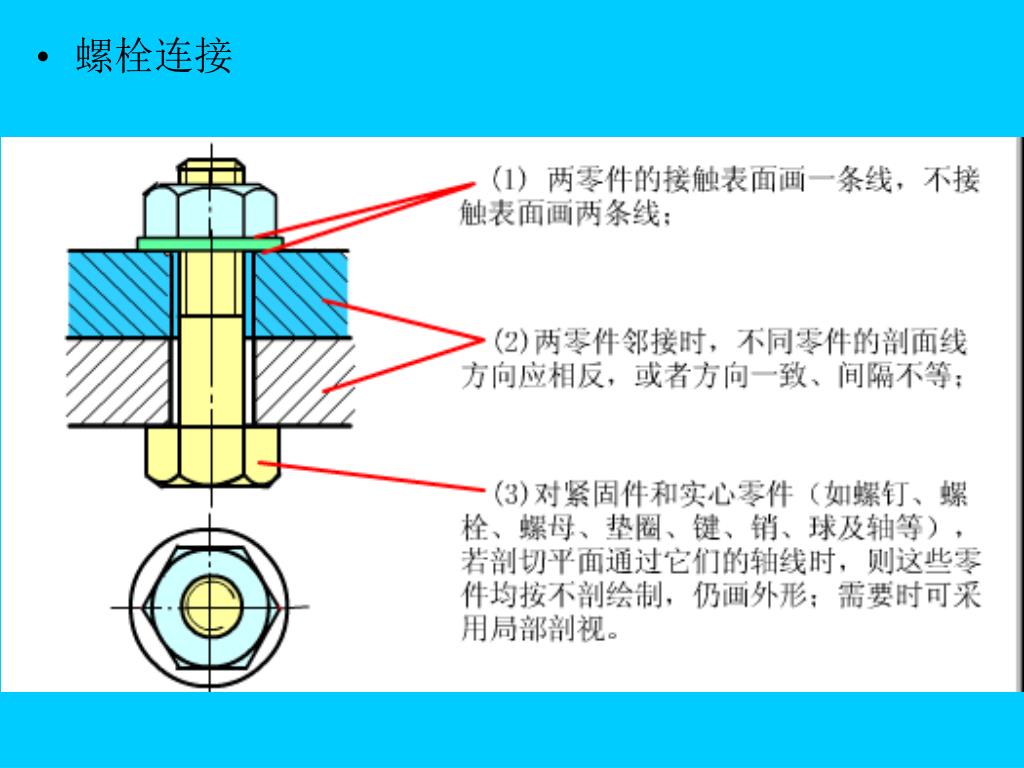

22. 螺栓连接

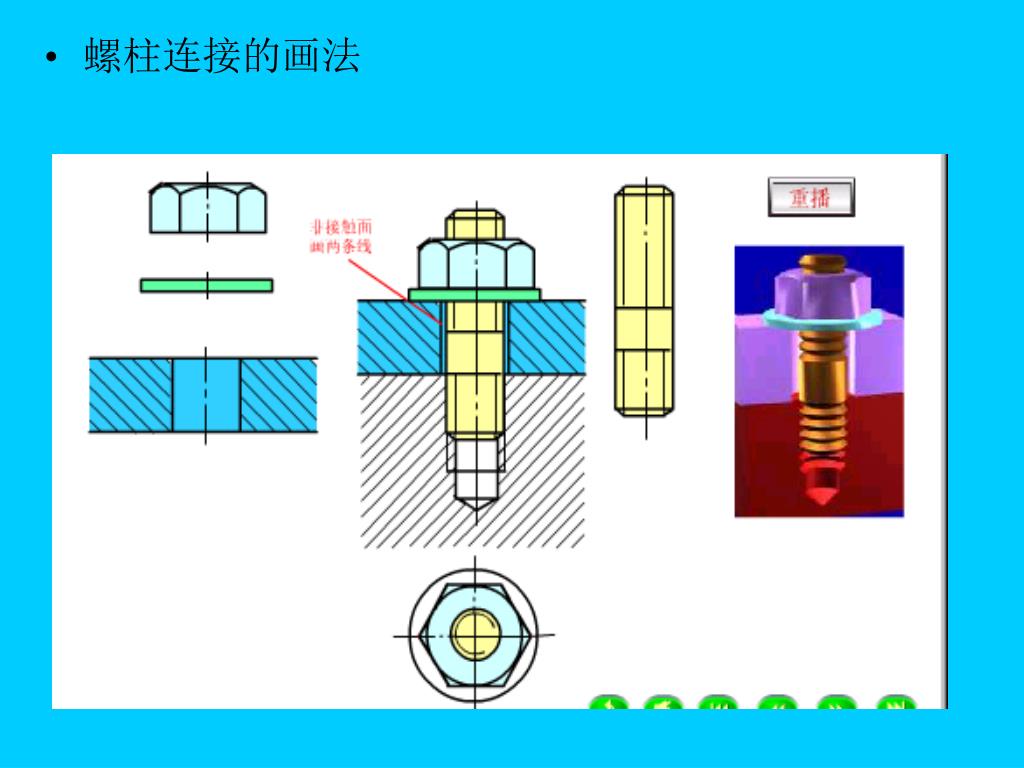

23. 螺柱连接的画法

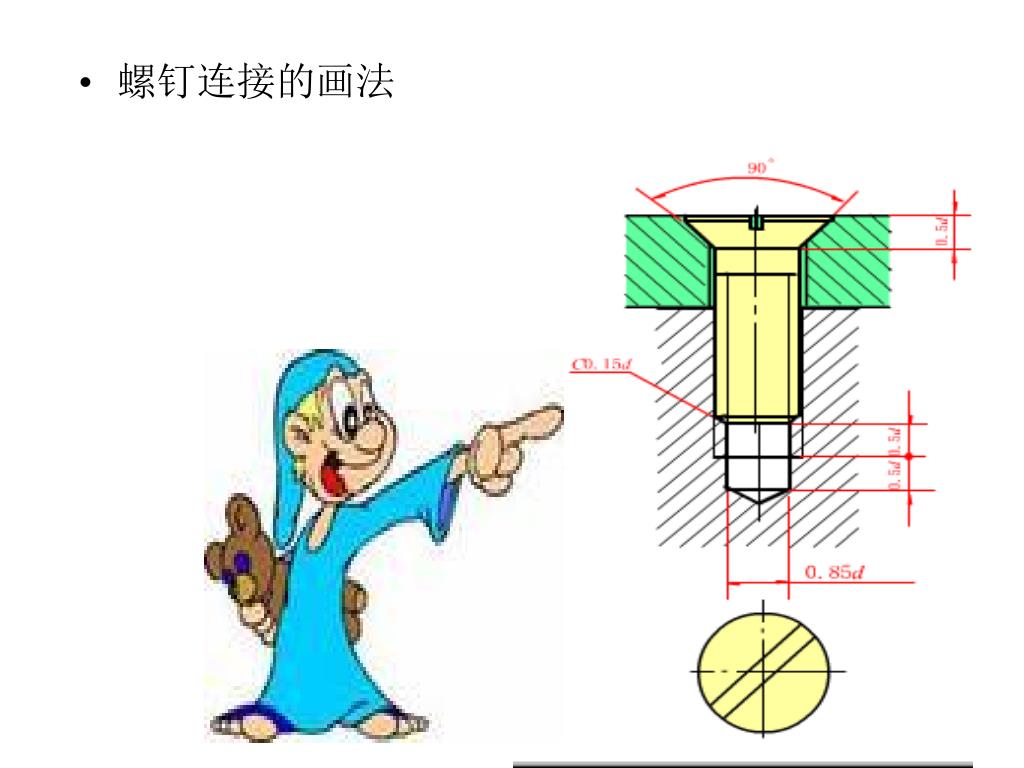

24. 螺钉连接的画法

25. 课后习题 习题册第106.107页

26. 课前提问 • 1.螺纹连接的种类 • 2.绘制外螺纹时牙顶和牙底分别用什么线？ 螺栓连接，螺钉连接和双头螺柱连接 压顶用粗实线，牙底用细实线

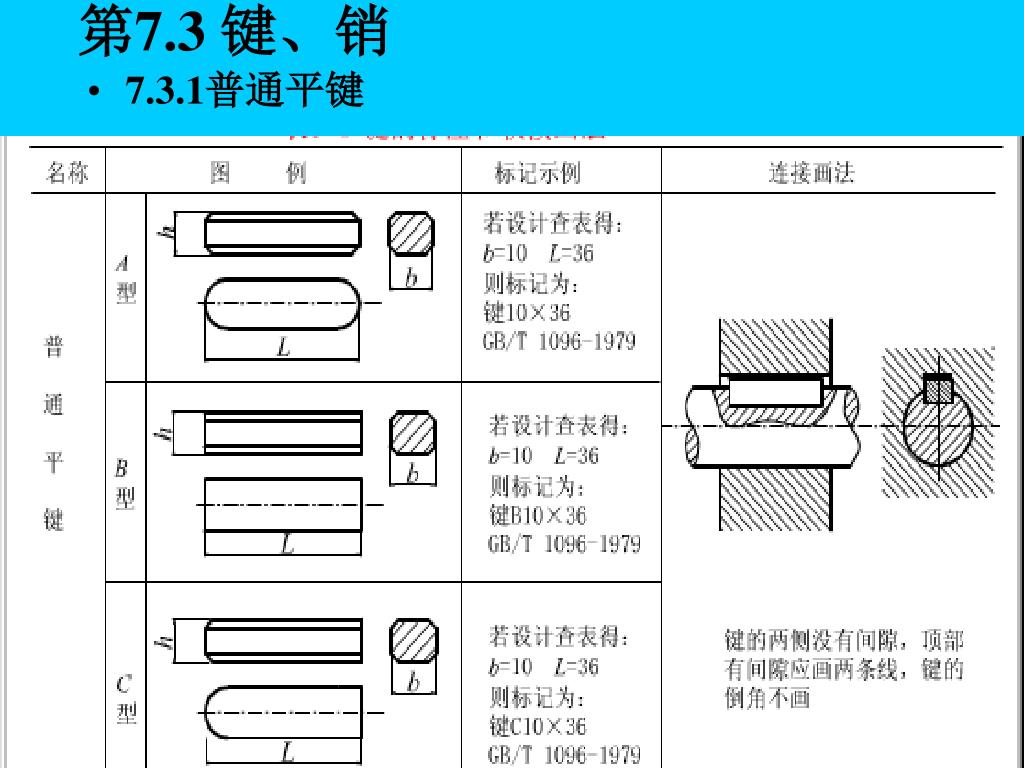

27. 第7.3 键、销 • 7.3.1普通平键

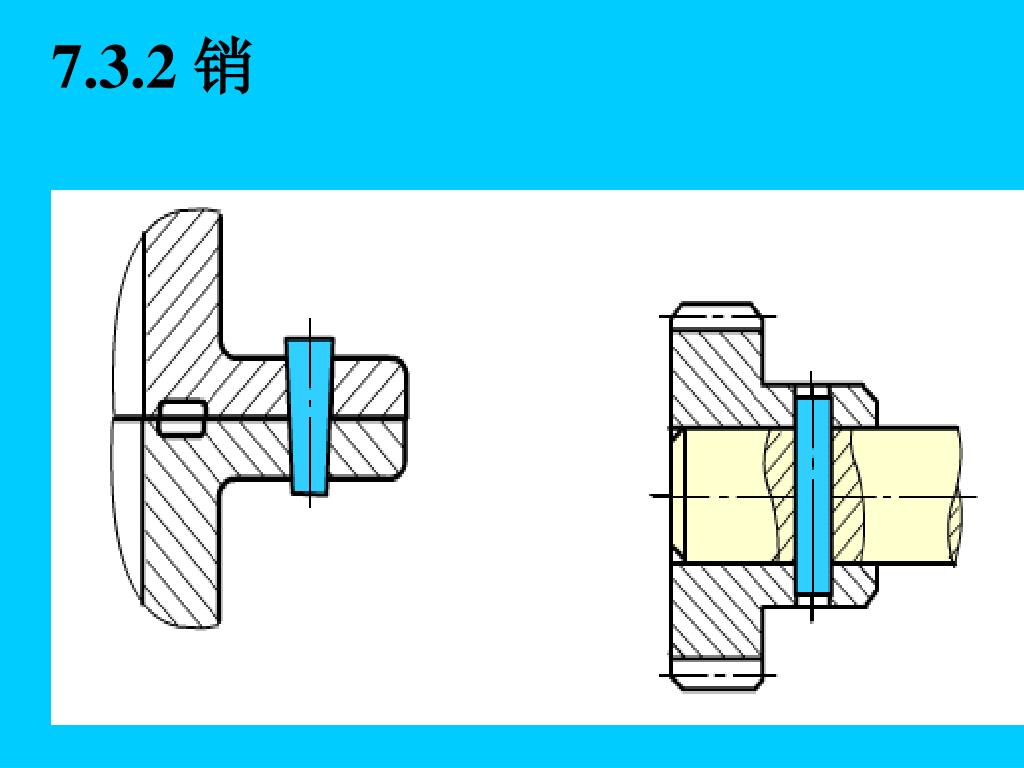

28. 7.3.2 销

29. 课后习题 习题册第51.页

30. 课前提问 • 1.滚动轴承按受载荷方向分为哪几种？ • 2.键的用途 分为向心轴承，推力轴承和向心推力轴承 键是用来连接轴及轴上零件的标准件，起传 递扭矩的作用

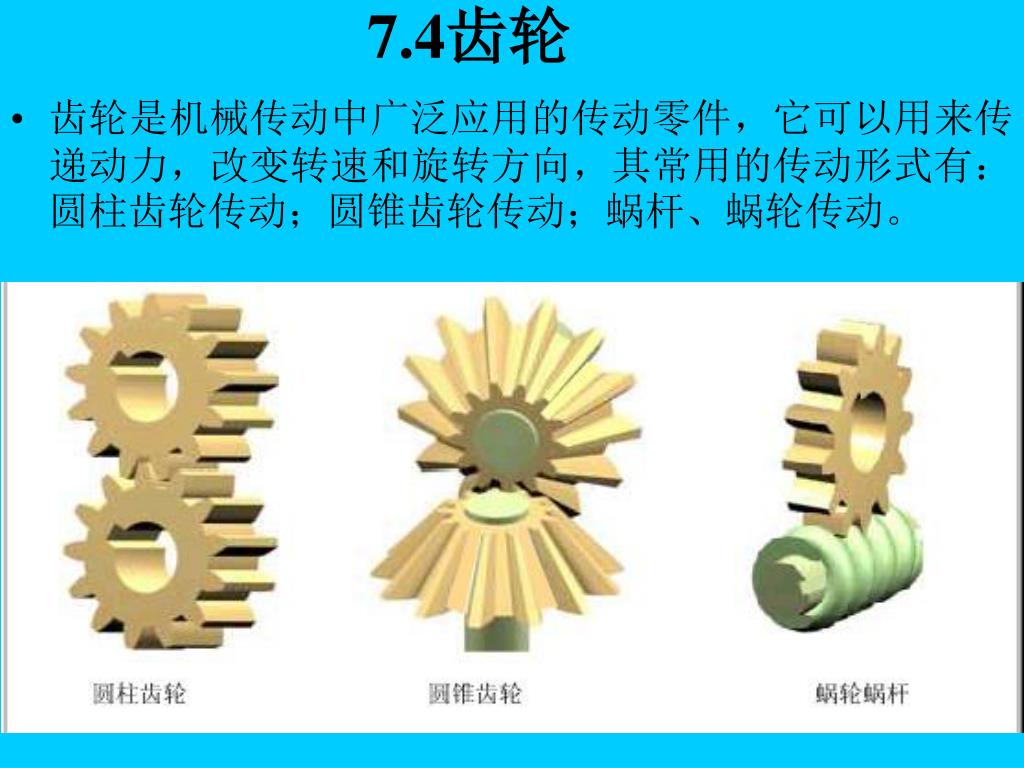

31. 7.4齿轮 • 齿轮是机械传动中广泛应用的传动零件，它可以用来传递动力，改变转速和旋转方向，其常用的传动形式有：圆柱齿轮传动；圆锥齿轮传动；蜗杆、蜗轮传动。

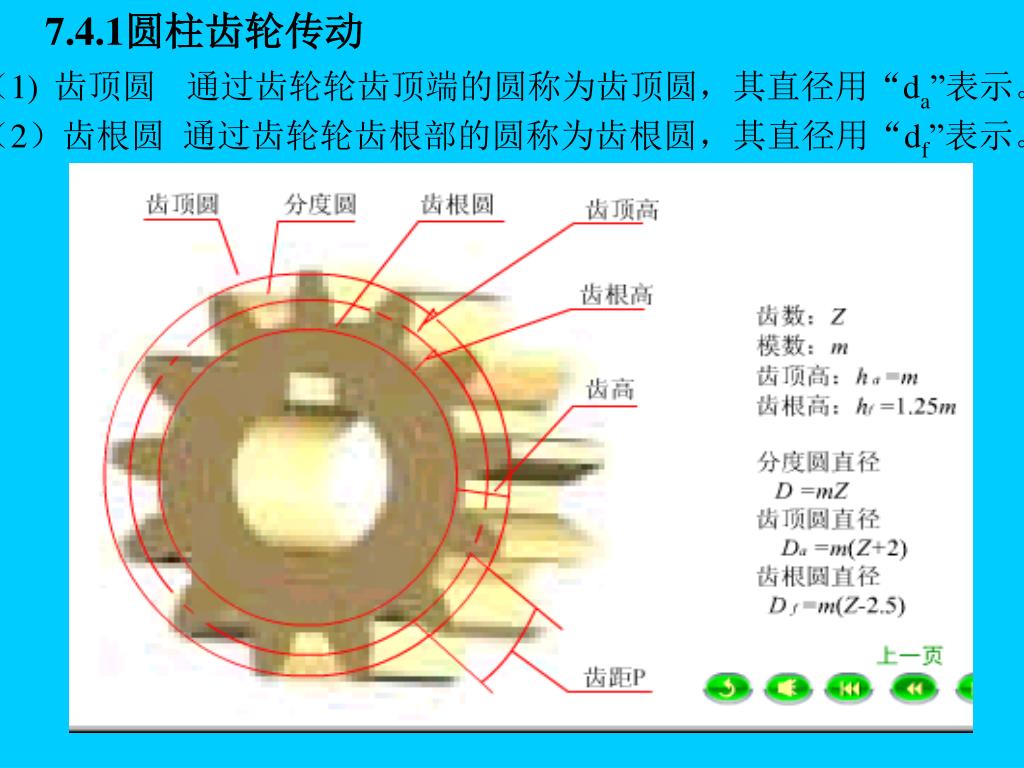

32. 7.4.1圆柱齿轮传动 （1) 齿顶圆 通过齿轮轮齿顶端的圆称为齿顶圆，其直径用“da”表示。 （2）齿根圆 通过齿轮轮齿根部的圆称为齿根圆，其直径用“df”表示。

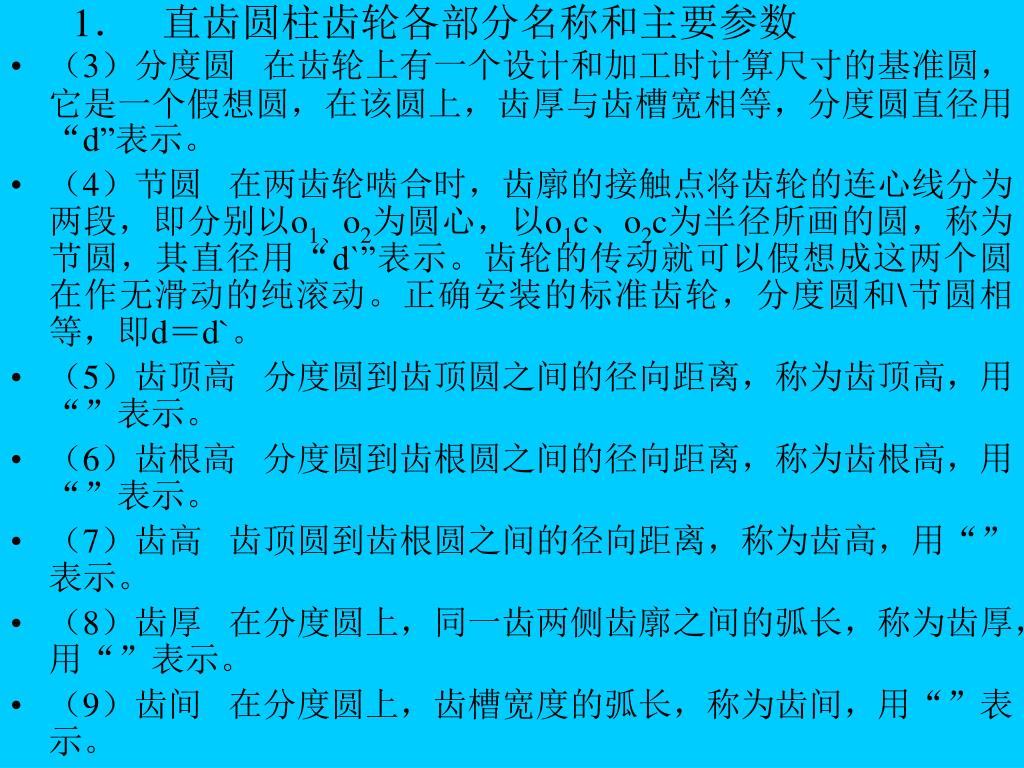

33. 1．   直齿圆柱齿轮各部分名称和主要参数 • （3）分度圆 在齿轮上有一个设计和加工时计算尺寸的基准圆，它是一个假想圆，在该圆上，齿厚与齿槽宽相等，分度圆直径用“d”表示。 • （4）节圆 在两齿轮啮合时，齿廓的接触点将齿轮的连心线分为两段，即分别以o1、o2为圆心，以o1c、o2c为半径所画的圆，称为节圆，其直径用“d`”表示。齿轮的传动就可以假想成这两个圆在作无滑动的纯滚动。正确安装的标准齿轮，分度圆和\节圆相等，即d＝d`。 • （5）齿顶高 分度圆到齿顶圆之间的径向距离，称为齿顶高，用“”表示。 • （6）齿根高 分度圆到齿根圆之间的径向距离，称为齿根高，用“”表示。 • （7）齿高 齿顶圆到齿根圆之间的径向距离，称为齿高，用“”表示。 • （8）齿厚 在分度圆上，同一齿两侧齿廓之间的弧长，称为齿厚，用“”表示。 • （9）齿间 在分度圆上，齿槽宽度的弧长，称为齿间，用“”表示。

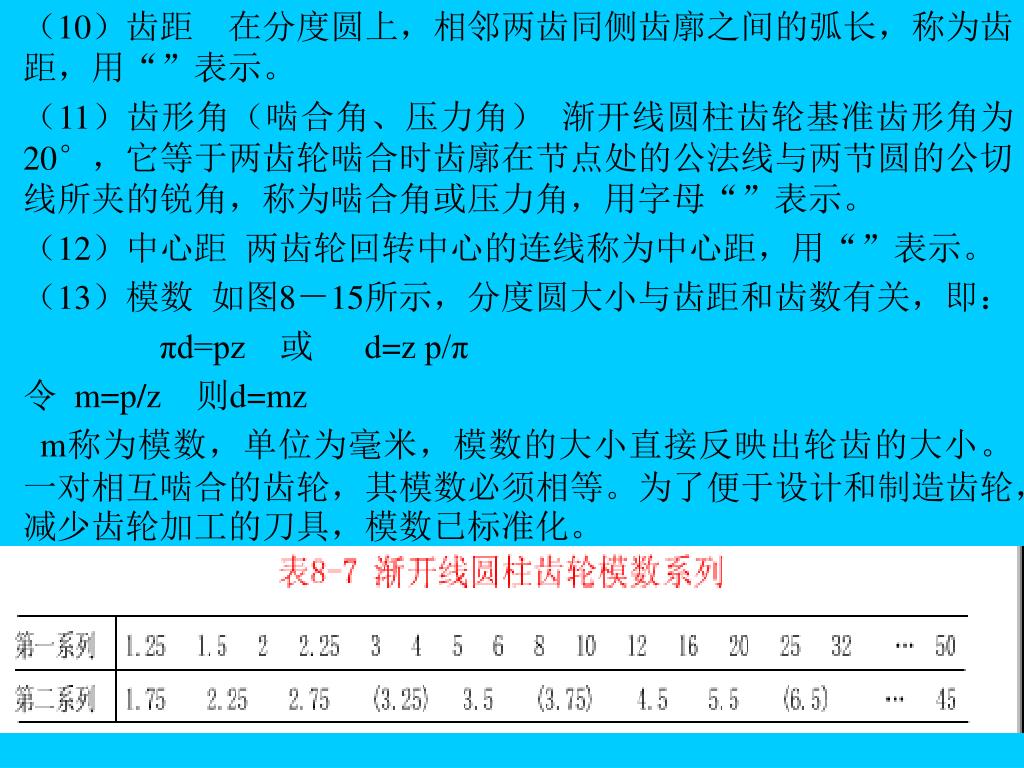

34. （10）齿距 在分度圆上，相邻两齿同侧齿廓之间的弧长，称为齿距，用“”表示。 • （11）齿形角（啮合角、压力角） 渐开线圆柱齿轮基准齿形角为20°，它等于两齿轮啮合时齿廓在节点处的公法线与两节圆的公切线所夹的锐角，称为啮合角或压力角，用字母“”表示。 • （12）中心距 两齿轮回转中心的连线称为中心距，用“”表示。 • （13）模数 如图8－15所示，分度圆大小与齿距和齿数有关，即： • πd=pz 或 d=z p/π • 令 m=p/z 则d=mz • m称为模数，单位为毫米，模数的大小直接反映出轮齿的大小。一对相互啮合的齿轮，其模数必须相等。为了便于设计和制造齿轮，减少齿轮加工的刀具，模数已标准化。

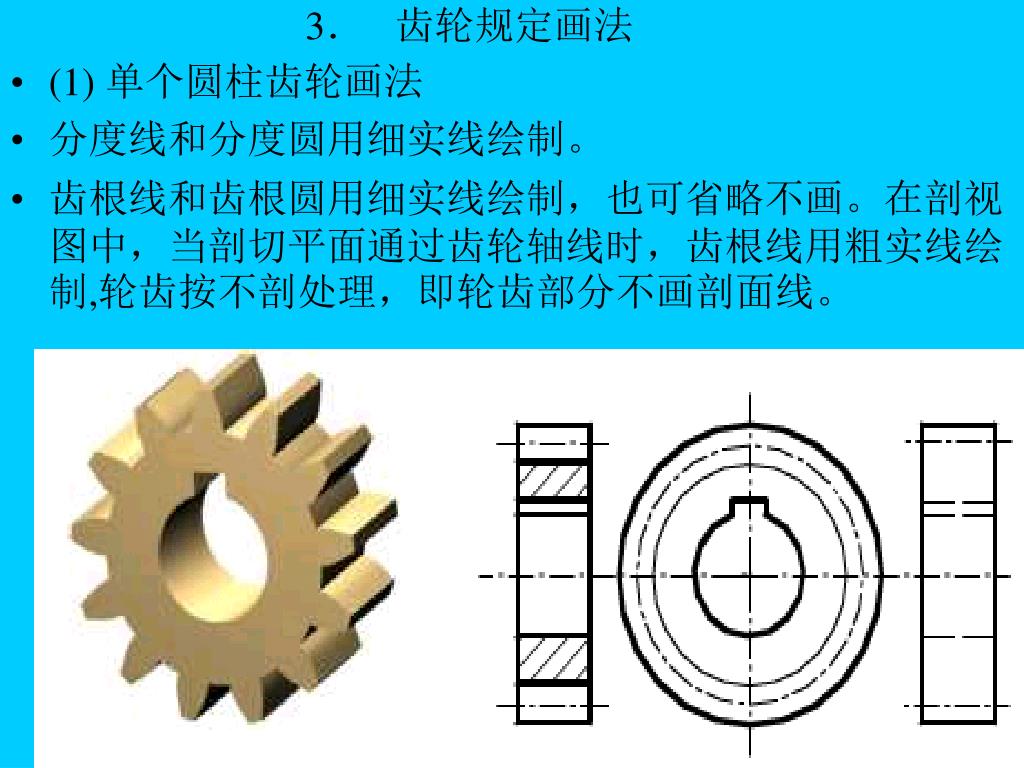

35. 3．   齿轮规定画法 • (1) 单个圆柱齿轮画法 • 分度线和分度圆用细实线绘制。 • 齿根线和齿根圆用细实线绘制，也可省略不画。在剖视图中，当剖切平面通过齿轮轴线时，齿根线用粗实线绘制,轮齿按不剖处理，即轮齿部分不画剖面线。

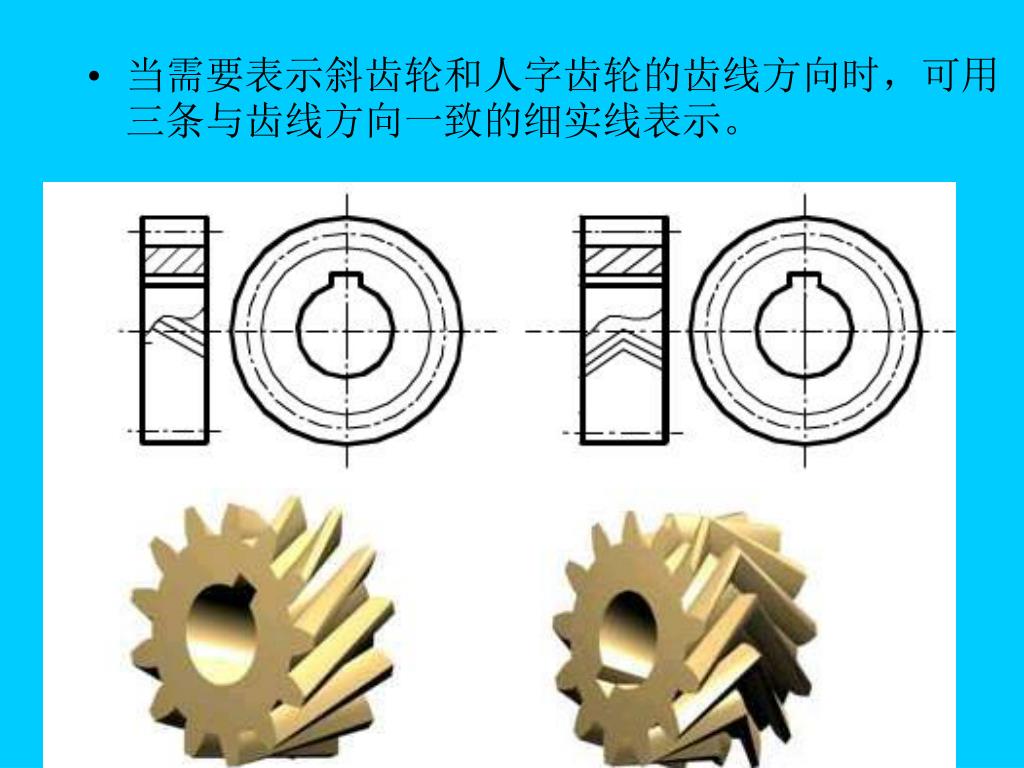

36. 当需要表示斜齿轮和人字齿轮的齿线方向时，可用三条与齿线方向一致的细实线表示。

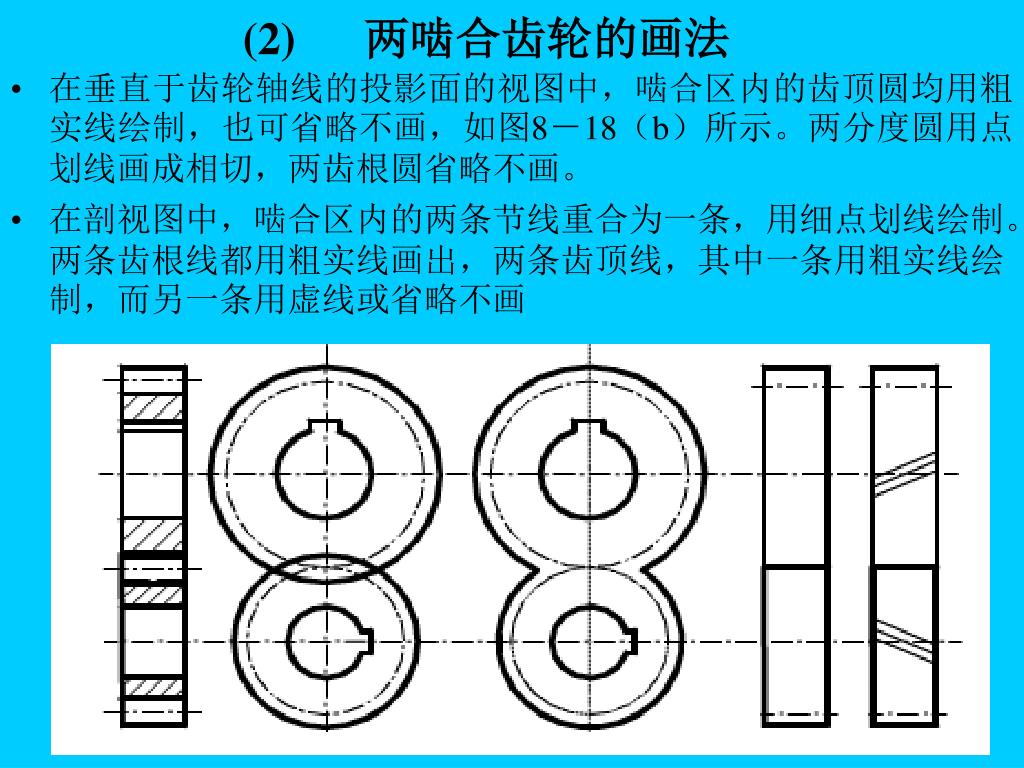

37. (2)      两啮合齿轮的画法 • 在垂直于齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制，也可省略不画，如图8－18（b）所示。两分度圆用点划线画成相切，两齿根圆省略不画。 • 在剖视图中，啮合区内的两条节线重合为一条，用细点划线绘制。两条齿根线都用粗实线画出，两条齿顶线，其中一条用粗实线绘制，而另一条用虚线或省略不画

38. 7.4.2圆锥齿轮传动

39. 7.4.3蜗杆、蜗轮传动

40. 课后习题 习题册第53.54页

41. 课前提问 • 1.螺纹连接的种类 • 2.绘制外螺纹时牙顶和牙底分别用什么线？ 螺栓连接，螺钉连接和双头螺柱连接 压顶用粗实线，牙底用细实线

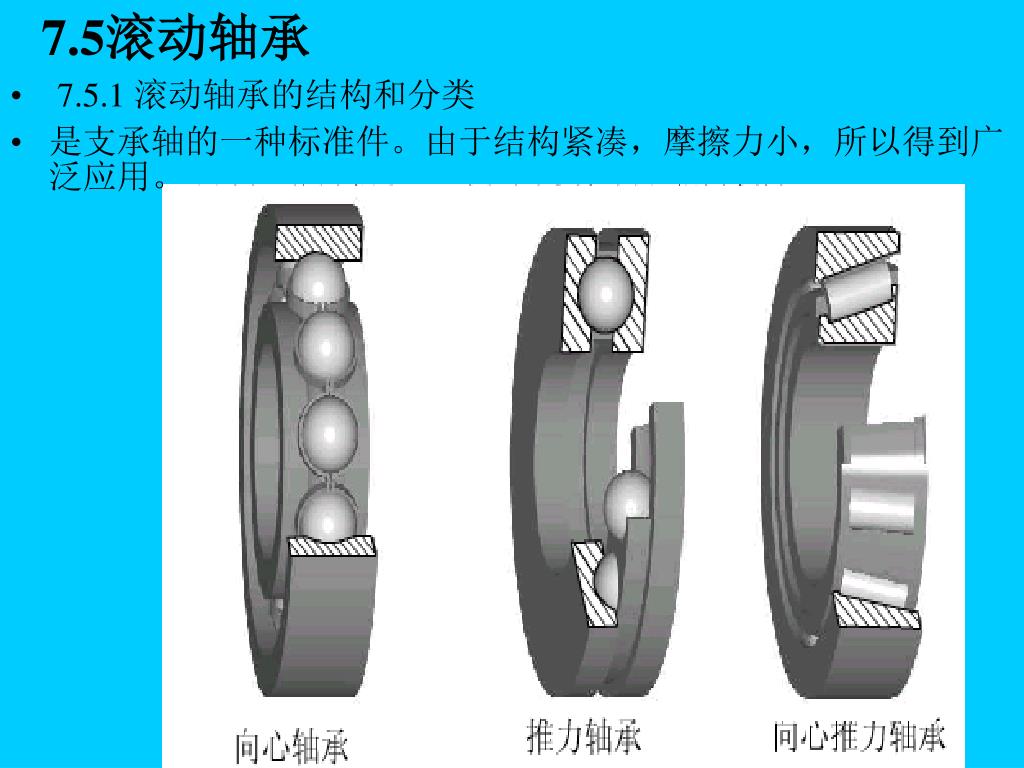

42. 7.5滚动轴承 • 7.5.1 滚动轴承的结构和分类 • 是支承轴的一种标准件。由于结构紧凑，摩擦力小，所以得到广泛应用。

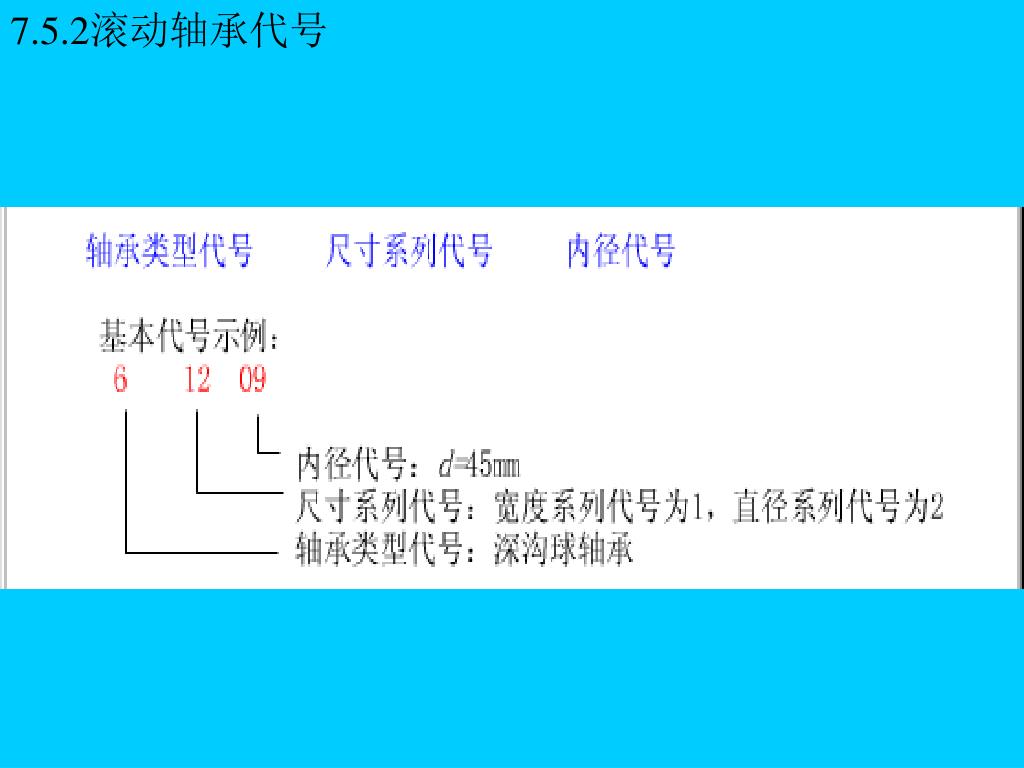

43. 7.5.2滚动轴承代号

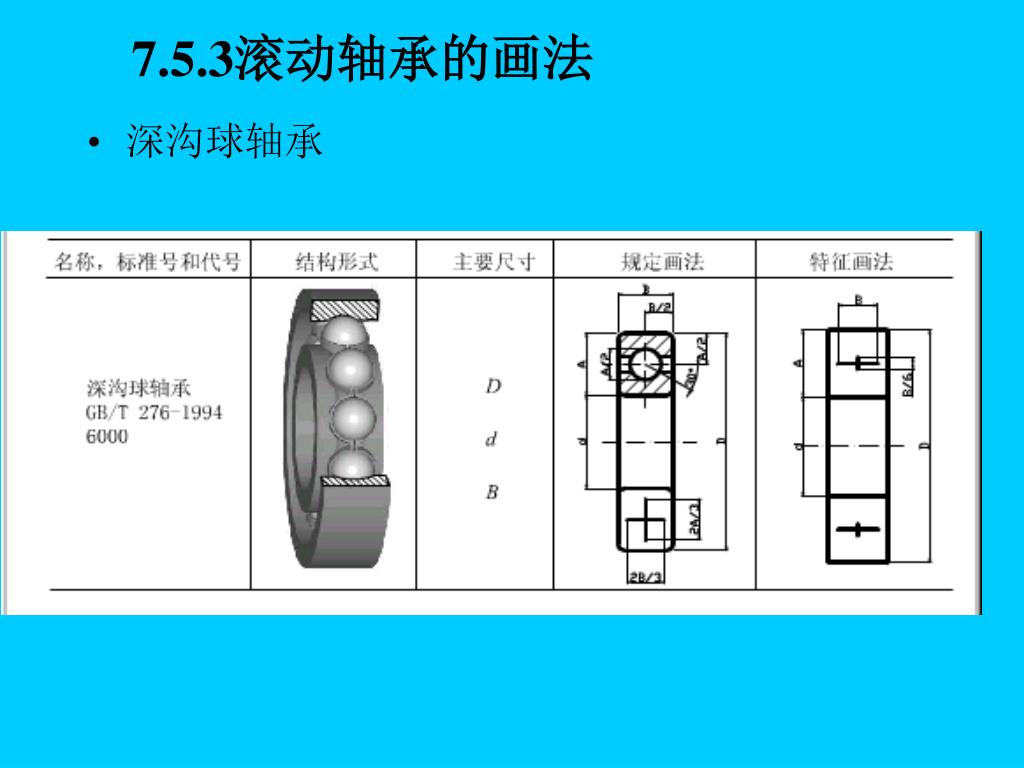

44. 7.5.3滚动轴承的画法 • 深沟球轴承

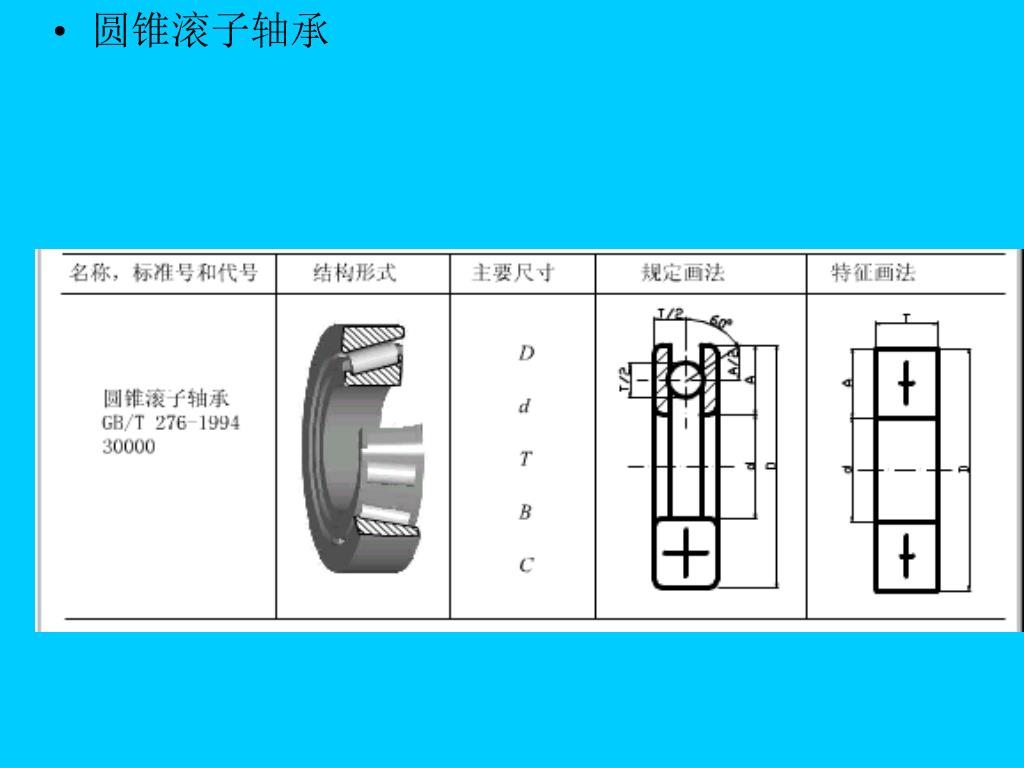

45. 圆锥滚子轴承

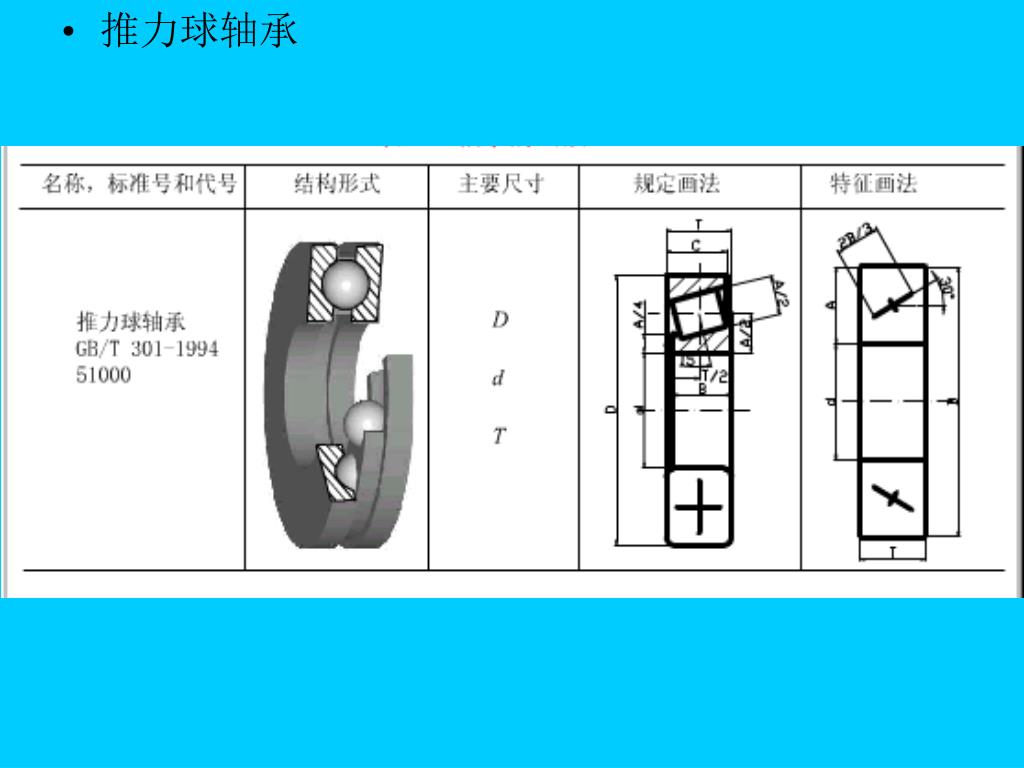

46. 推力球轴承

47. 课后习题 习题册第51.52页
