第十章 电子产品的检测

第十章 电子产品的检测. 精品课程. 第十章 电子产品的检测. 整机检验是产品经过总装、调试合格之后，检查产品是否达到预定功能要求和技术指标。本章主要介绍电子产品的整机检验。首先介绍整机产品质量检验的方法和项目，了解产品外观故障的修复，还介绍产品的老化工序和环境实验。. 第十章 电子产品的检测. 10.1 整机检验的方法 电子产品的产品的检验方法分全数检验和抽样检验两种. 1 ．全数检验 是对产品进行百分之百的检验。 一般只对可靠性要求特别高的产品试制品及在生产条件、生产工艺改变后生产的部分产品进行全数检验。

hal
Download Presentation

第十章 电子产品的检测

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第十章 电子产品的检测 精品课程

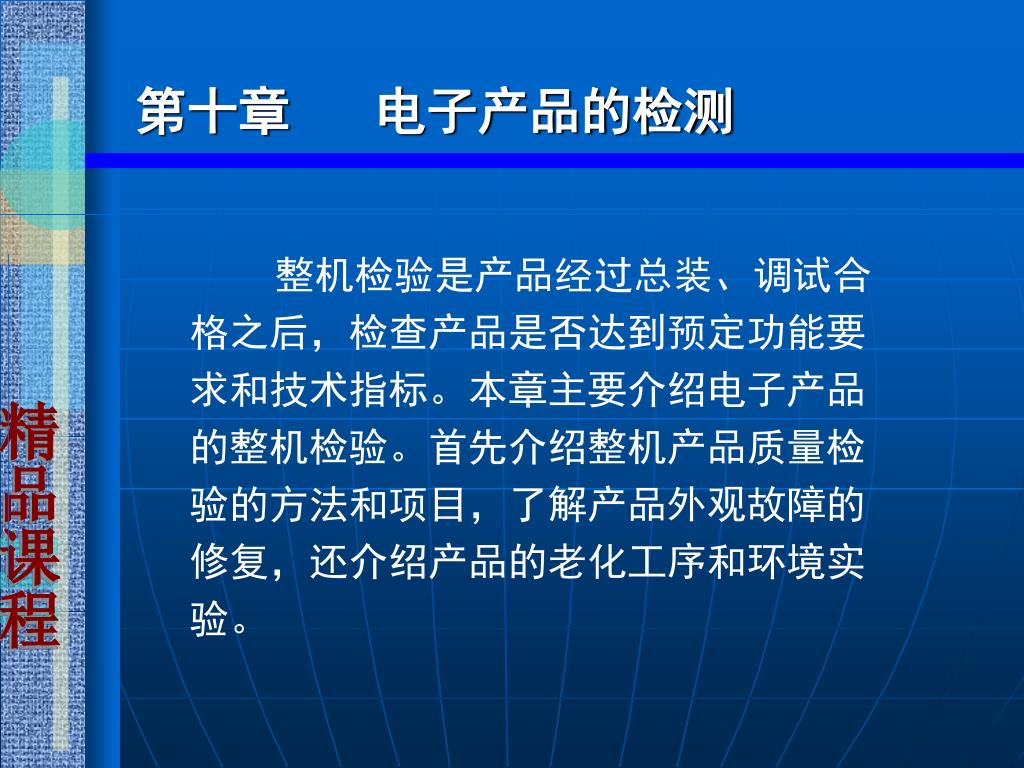

  2. 第十章 电子产品的检测 整机检验是产品经过总装、调试合格之后，检查产品是否达到预定功能要求和技术指标。本章主要介绍电子产品的整机检验。首先介绍整机产品质量检验的方法和项目，了解产品外观故障的修复，还介绍产品的老化工序和环境实验。

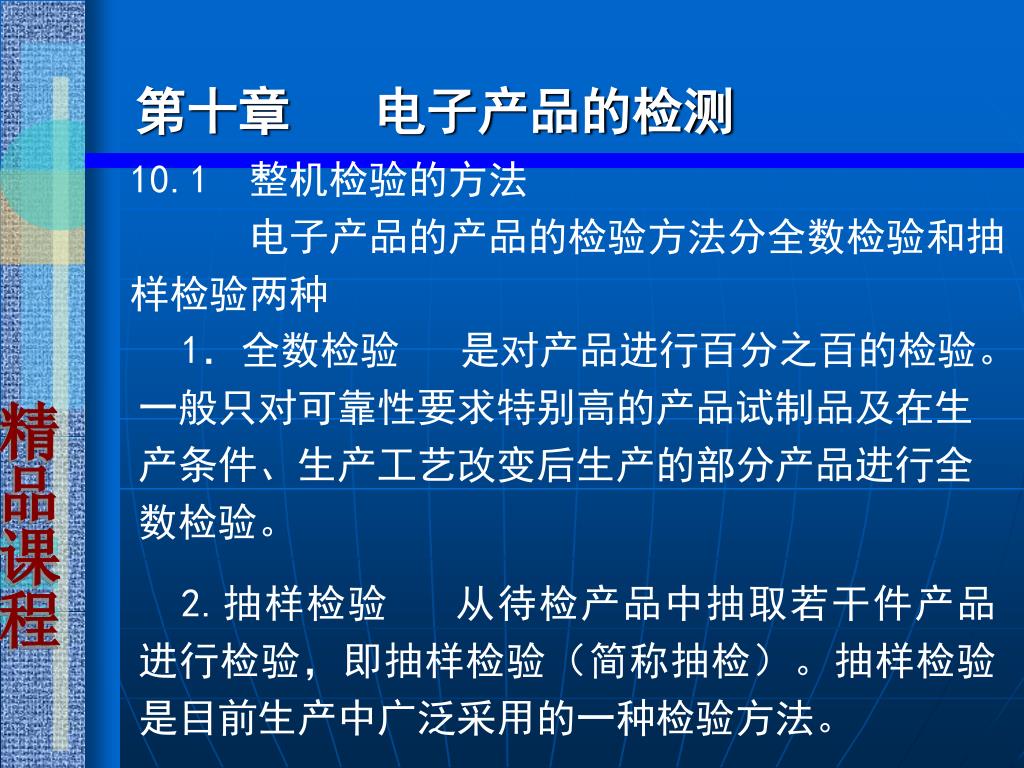

  3. 第十章 电子产品的检测 10.1 整机检验的方法 电子产品的产品的检验方法分全数检验和抽样检验两种 1．全数检验 是对产品进行百分之百的检验。一般只对可靠性要求特别高的产品试制品及在生产条件、生产工艺改变后生产的部分产品进行全数检验。 2.抽样检验 从待检产品中抽取若干件产品进行检验，即抽样检验（简称抽检）。抽样检验是目前生产中广泛采用的一种检验方法。

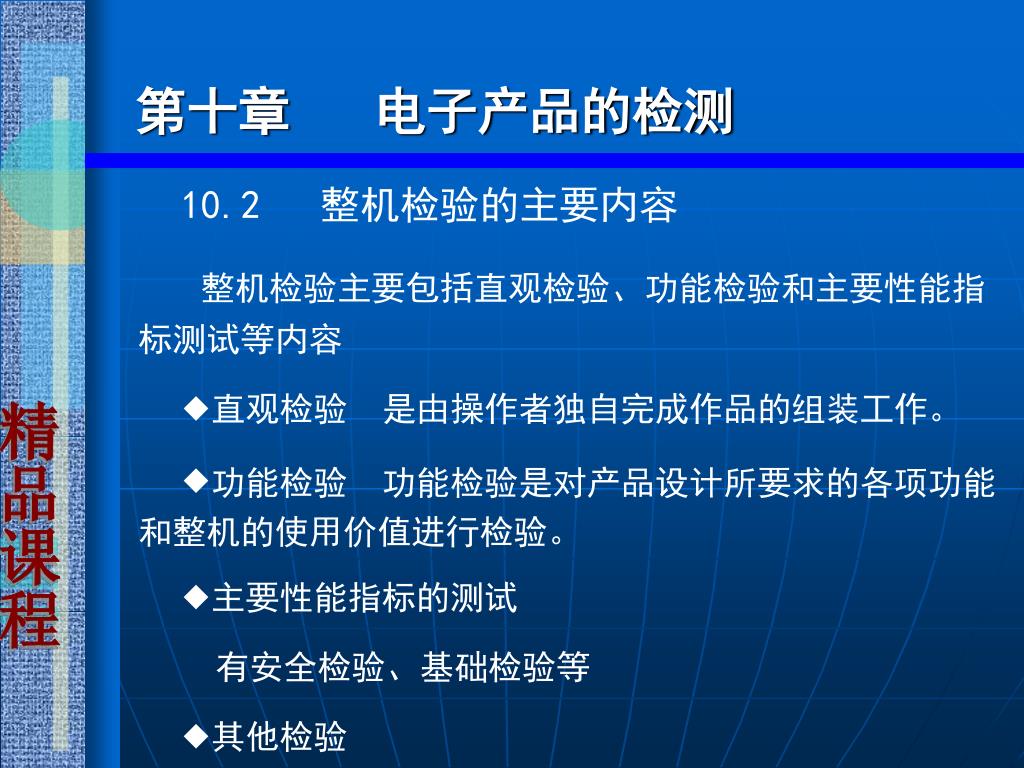

  4. 第十章 电子产品的检测 10.2 整机检验的主要内容 整机检验主要包括直观检验、功能检验和主要性能指标测试等内容 直观检验 是由操作者独自完成作品的组装工作。 功能检验 功能检验是对产品设计所要求的各项功能 和整机的使用价值进行检验。 主要性能指标的测试 有安全检验、基础检验等 其他检验

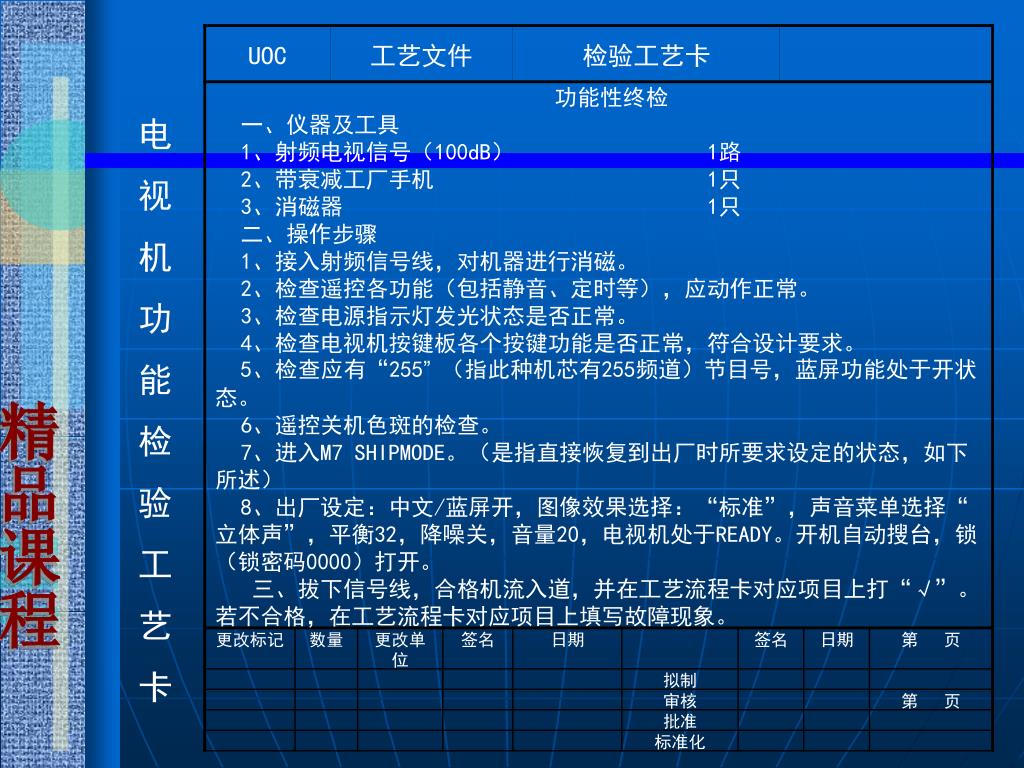

  5. 电 视 机 功 能 检 验 工 艺 卡

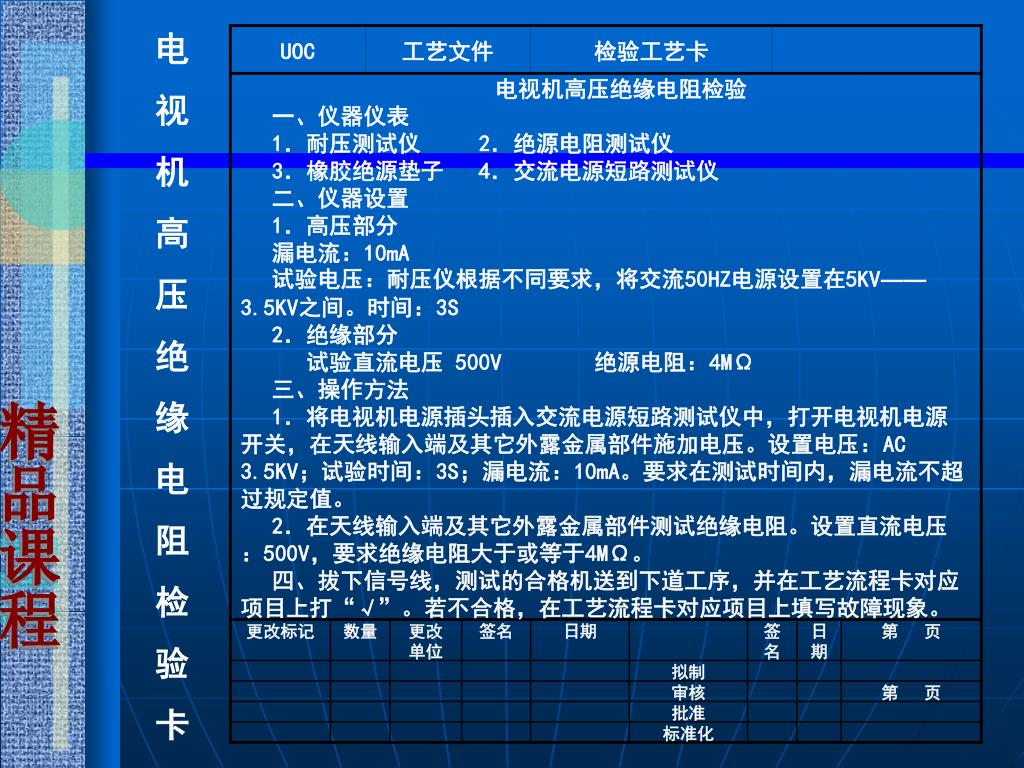

  6. 电 视 机 高 压 绝 缘 电 阻 检 验 卡

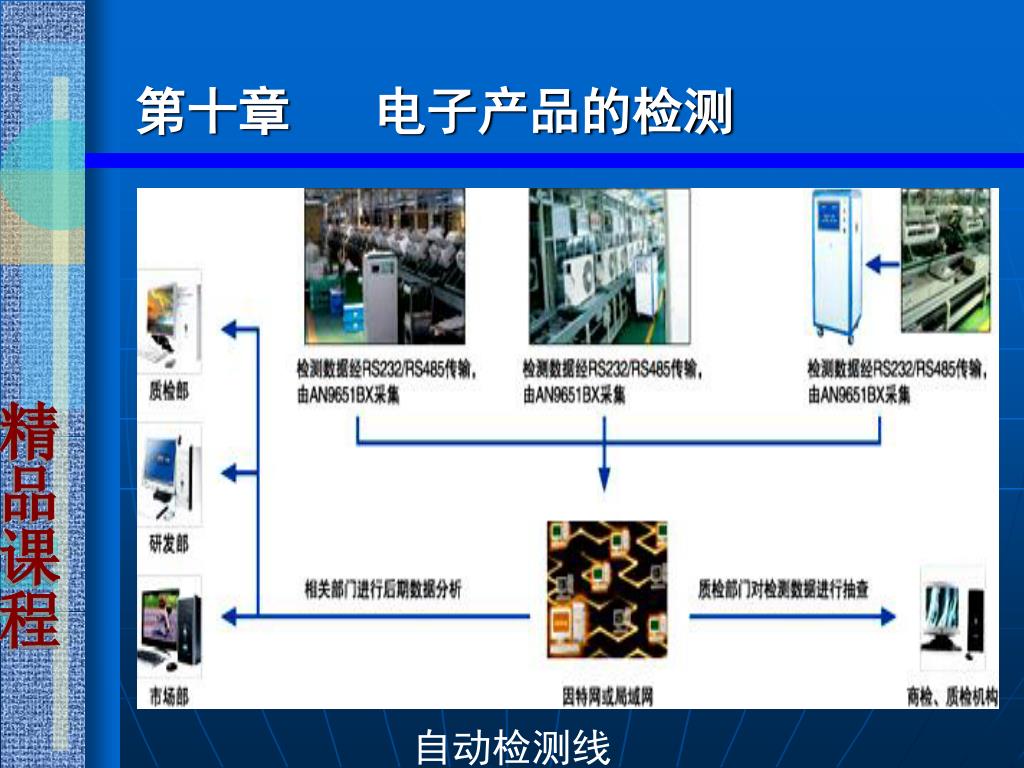

  7. 第十章 电子产品的检测 自动检测线

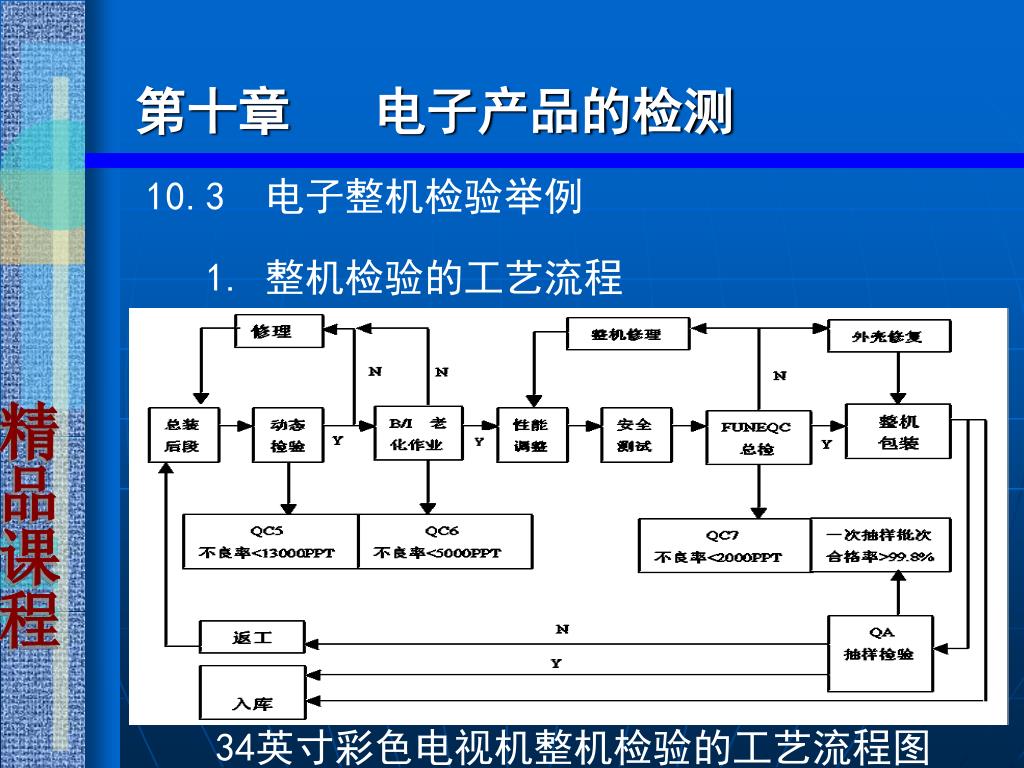

  8. 第十章 电子产品的检测 10.3 电子整机检验举例 1. 整机检验的工艺流程 34英寸彩色电视机整机检验的工艺流程图

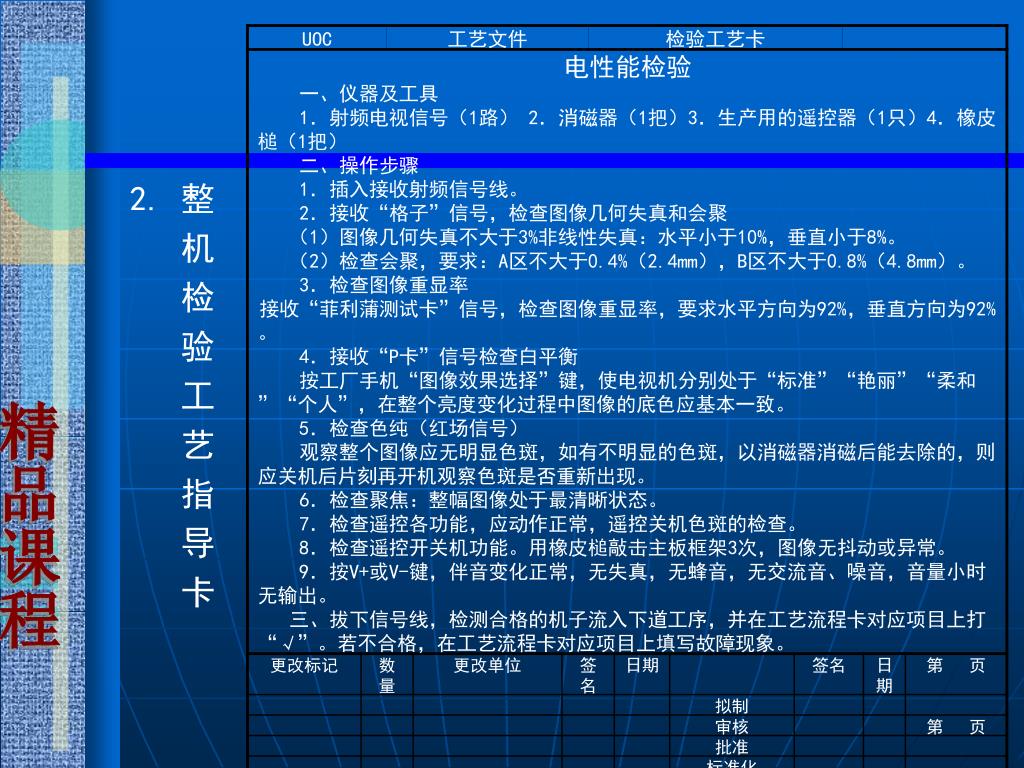

  9. 2. 整 机 检 验 工 艺 指 导 卡

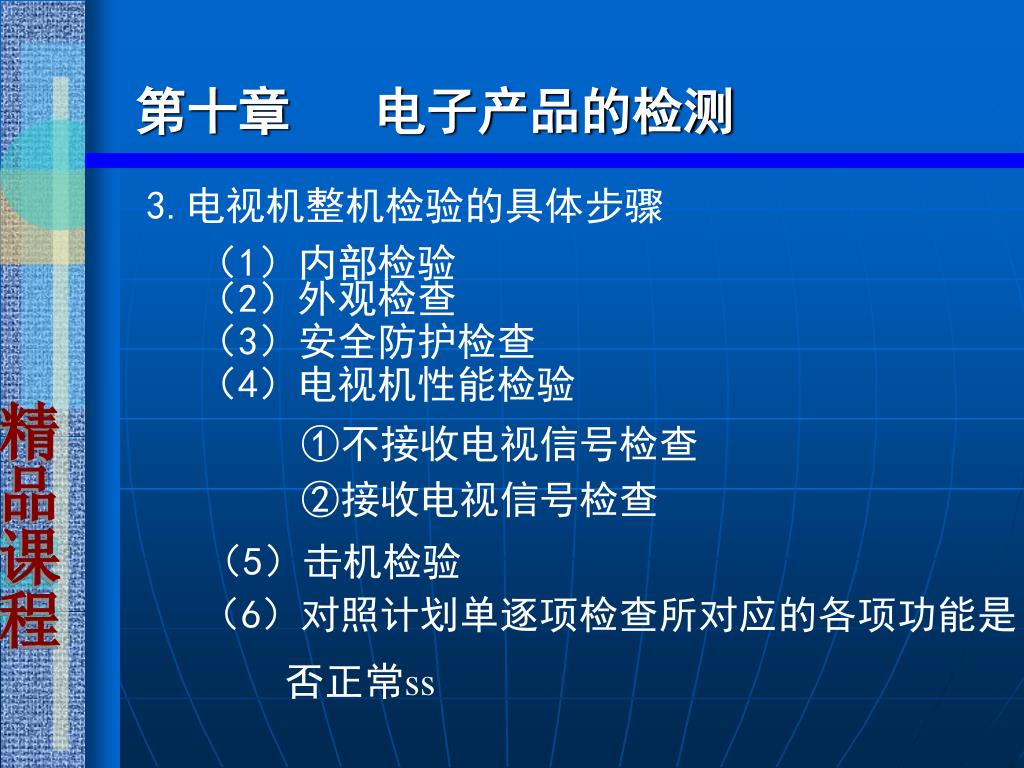

  10. 3.电视机整机检验的具体步骤 第十章 电子产品的检测 （6）对照计划单逐项检查所对应的各项功能是 （1）内部检验 （2）外观检查 （3）安全防护检查 （4）电视机性能检验 ①不接收电视信号检查 ②接收电视信号检查 （5）击机检验 否正常ss

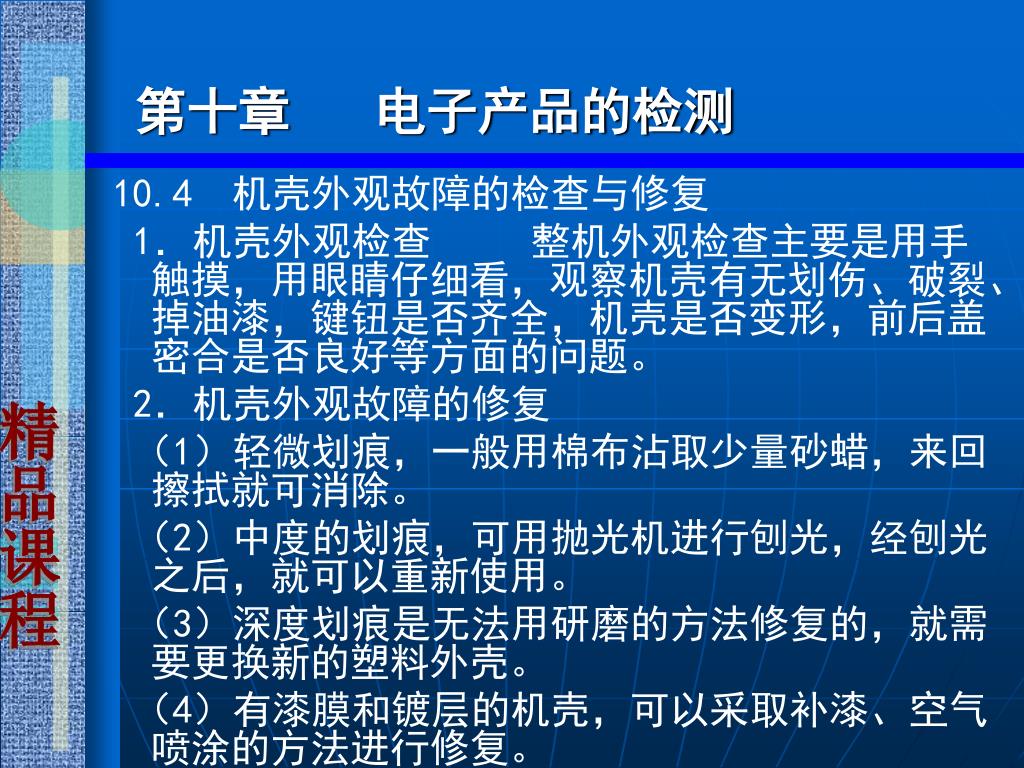

  11. 第十章 电子产品的检测 10.4 机壳外观故障的检查与修复 1．机壳外观检查 整机外观检查主要是用手触摸，用眼睛仔细看，观察机壳有无划伤、破裂、掉油漆，键钮是否齐全，机壳是否变形，前后盖密合是否良好等方面的问题。 2．机壳外观故障的修复 （1）轻微划痕，一般用棉布沾取少量砂蜡，来回擦拭就可消除。 （2）中度的划痕，可用抛光机进行刨光，经刨光之后，就可以重新使用。 （3）深度划痕是无法用研磨的方法修复的，就需要更换新的塑料外壳。 （4）有漆膜和镀层的机壳，可以采取补漆、空气喷涂的方法进行修复。

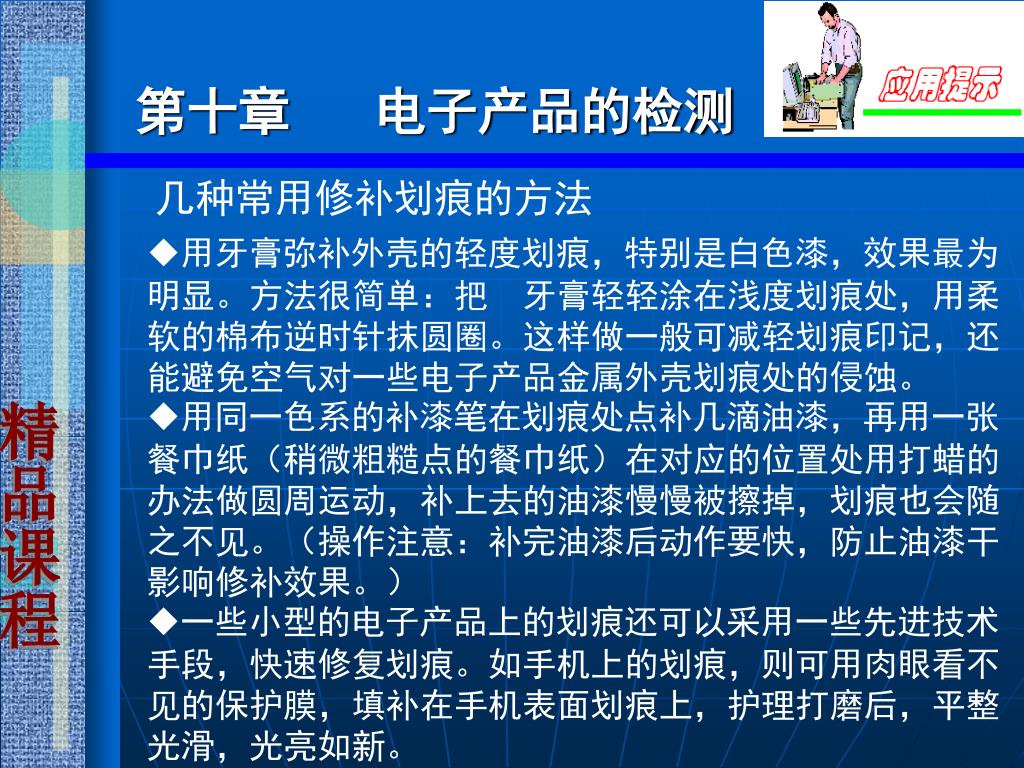

  12. 第十章 电子产品的检测 几种常用修补划痕的方法 用牙膏弥补外壳的轻度划痕，特别是白色漆，效果最为明显。方法很简单：把 牙膏轻轻涂在浅度划痕处，用柔软的棉布逆时针抹圆圈。这样做一般可减轻划痕印记，还能避免空气对一些电子产品金属外壳划痕处的侵蚀。 用同一色系的补漆笔在划痕处点补几滴油漆，再用一张餐巾纸（稍微粗糙点的餐巾纸）在对应的位置处用打蜡的办法做圆周运动，补上去的油漆慢慢被擦掉，划痕也会随之不见。（操作注意：补完油漆后动作要快，防止油漆干影响修补效果。） 一些小型的电子产品上的划痕还可以采用一些先进技术手段，快速修复划痕。如手机上的划痕，则可用肉眼看不见的保护膜，填补在手机表面划痕上，护理打磨后，平整光滑，光亮如新。

  13. 第十章 电子产品的检测 10.5 电子整机产品的老化和环境试验 为了全面了解产品的特殊性能，对于定性产品或将长期生产的产品，需要通过进行规定的例行试验来验证。例行试验包括环境试验和老化试验。 10.5.1 整机产品的老化 1．老化条件的确定:时间、温度 2．静态老化和动态老化 （1）静态老化 如果只接通电源、没有给产品注入信号，这种状态叫做静态老化； （2）动态老化 电子整机产品在接通电源的同时还向产品输入工作信号，这种状态就叫做动态老化。

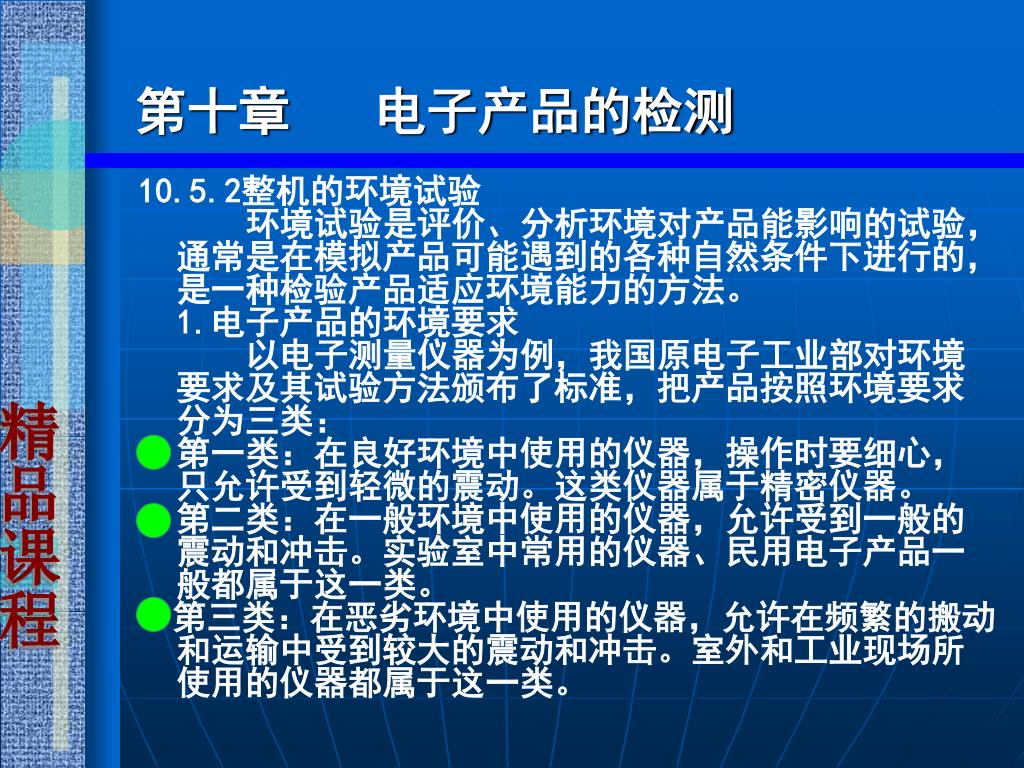

  14. 第十章 电子产品的检测 10.5.2整机的环境试验 环境试验是评价、分析环境对产品能影响的试验，通常是在模拟产品可能遇到的各种自然条件下进行的，是一种检验产品适应环境能力的方法。1.电子产品的环境要求 以电子测量仪器为例，我国原电子工业部对环境要求及其试验方法颁布了标准，把产品按照环境要求分为三类：第一类：在良好环境中使用的仪器，操作时要细心，只允许受到轻微的震动。这类仪器属于精密仪器。第二类：在一般环境中使用的仪器，允许受到一般的震动和冲击。实验室中常用的仪器、民用电子产品一般都属于这一类。 第三类：在恶劣环境中使用的仪器，允许在频繁的搬动和运输中受到较大的震动和冲击。室外和工业现场所使用的仪器都属于这一类。

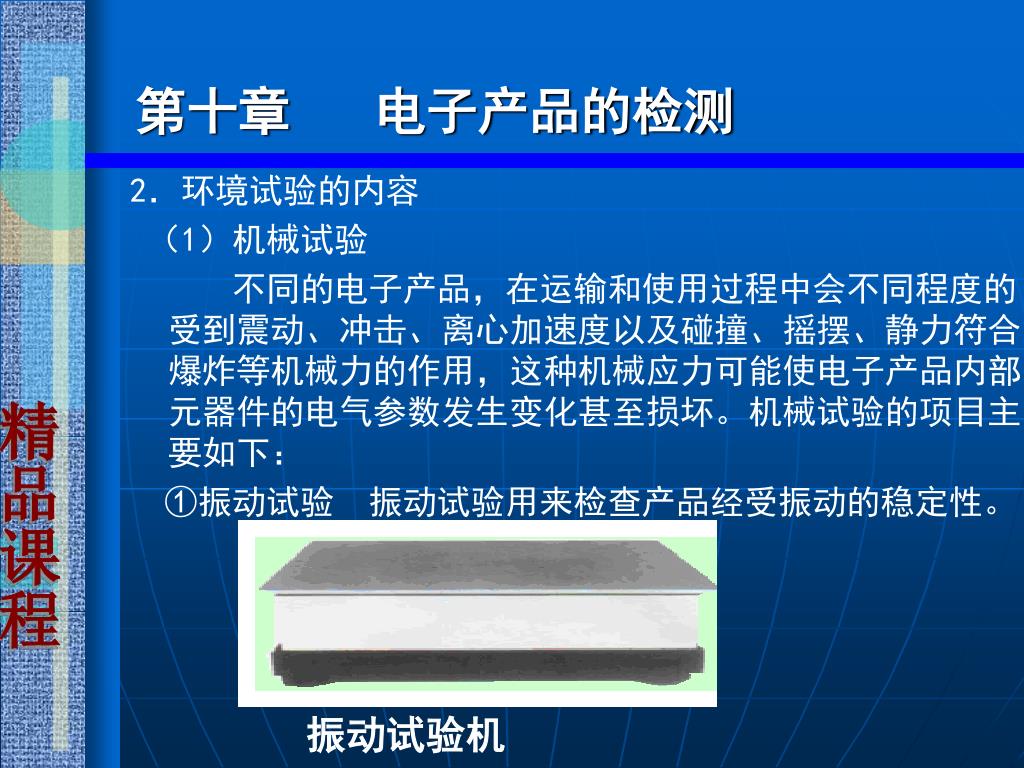

  15. 第十章 电子产品的检测 2．环境试验的内容 （1）机械试验 不同的电子产品，在运输和使用过程中会不同程度的受到震动、冲击、离心加速度以及碰撞、摇摆、静力符合、爆炸等机械力的作用，这种机械应力可能使电子产品内部元器件的电气参数发生变化甚至损坏。机械试验的项目主要如下： ①振动试验 振动试验用来检查产品经受振动的稳定性。 振动试验机

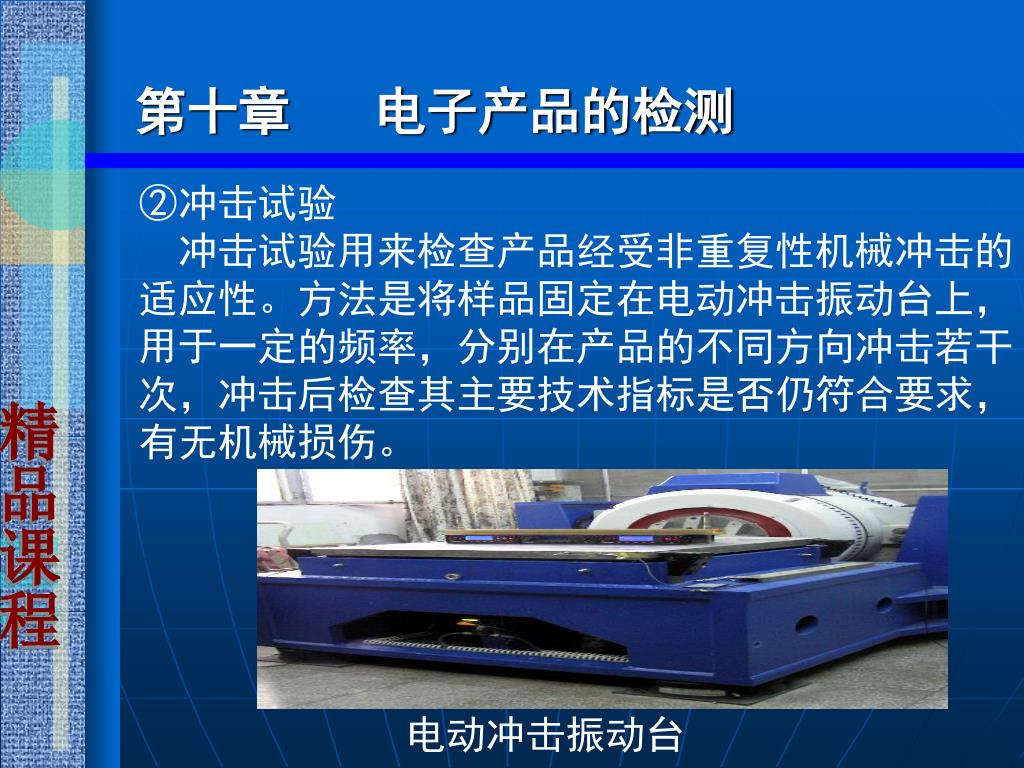

  16. 第十章 电子产品的检测 ②冲击试验 冲击试验用来检查产品经受非重复性机械冲击的适应性。方法是将样品固定在电动冲击振动台上，用于一定的频率，分别在产品的不同方向冲击若干次，冲击后检查其主要技术指标是否仍符合要求，有无机械损伤。 电动冲击振动台

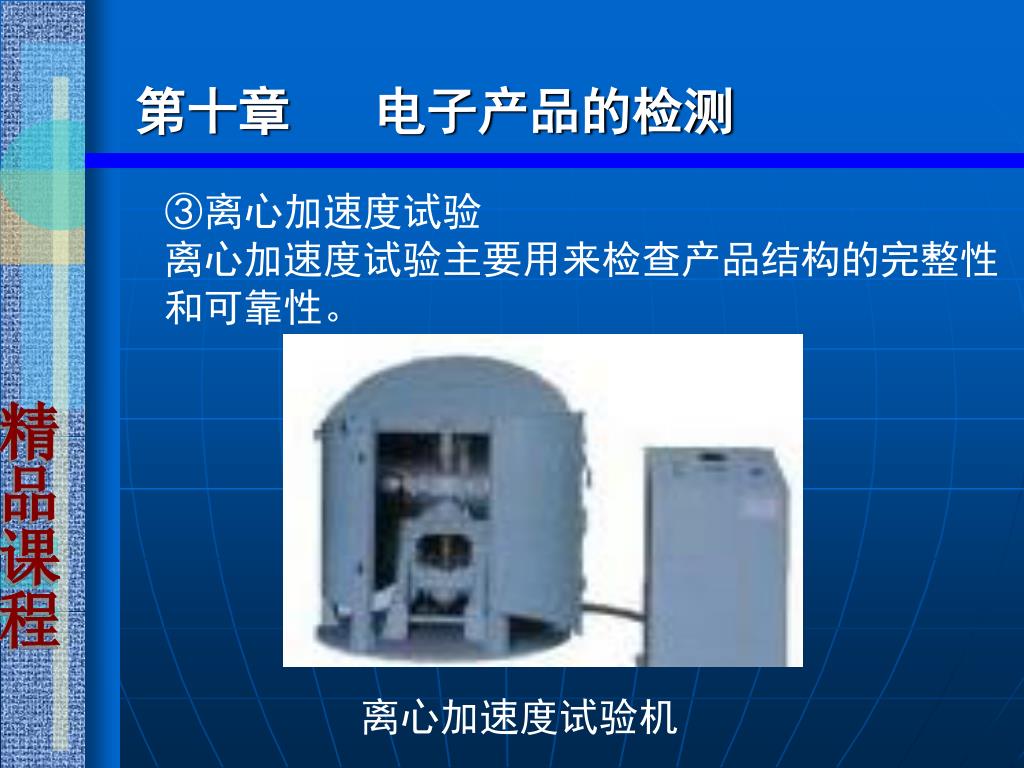

  17. 第十章 电子产品的检测 ③离心加速度试验 离心加速度试验主要用来检查产品结构的完整性和可靠性。 离心加速度试验机

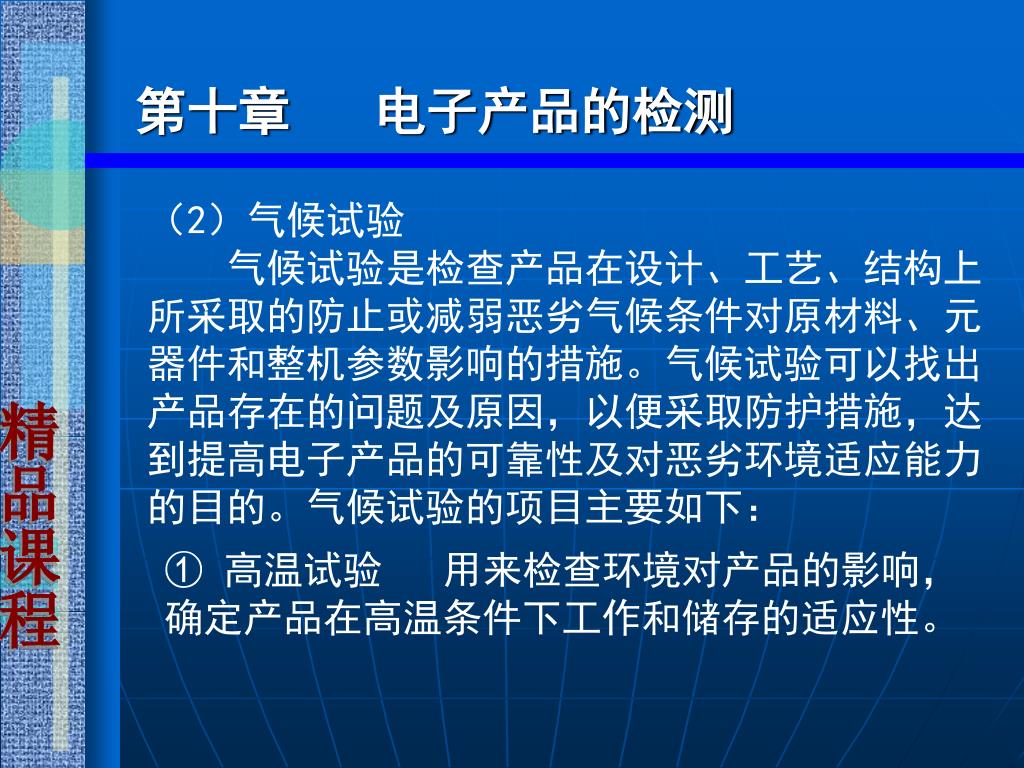

  18. 第十章 电子产品的检测 （2）气候试验 气候试验是检查产品在设计、工艺、结构上所采取的防止或减弱恶劣气候条件对原材料、元器件和整机参数影响的措施。气候试验可以找出产品存在的问题及原因，以便采取防护措施，达到提高电子产品的可靠性及对恶劣环境适应能力的目的。气候试验的项目主要如下： ① 高温试验 用来检查环境对产品的影响，确定产品在高温条件下工作和储存的适应性。

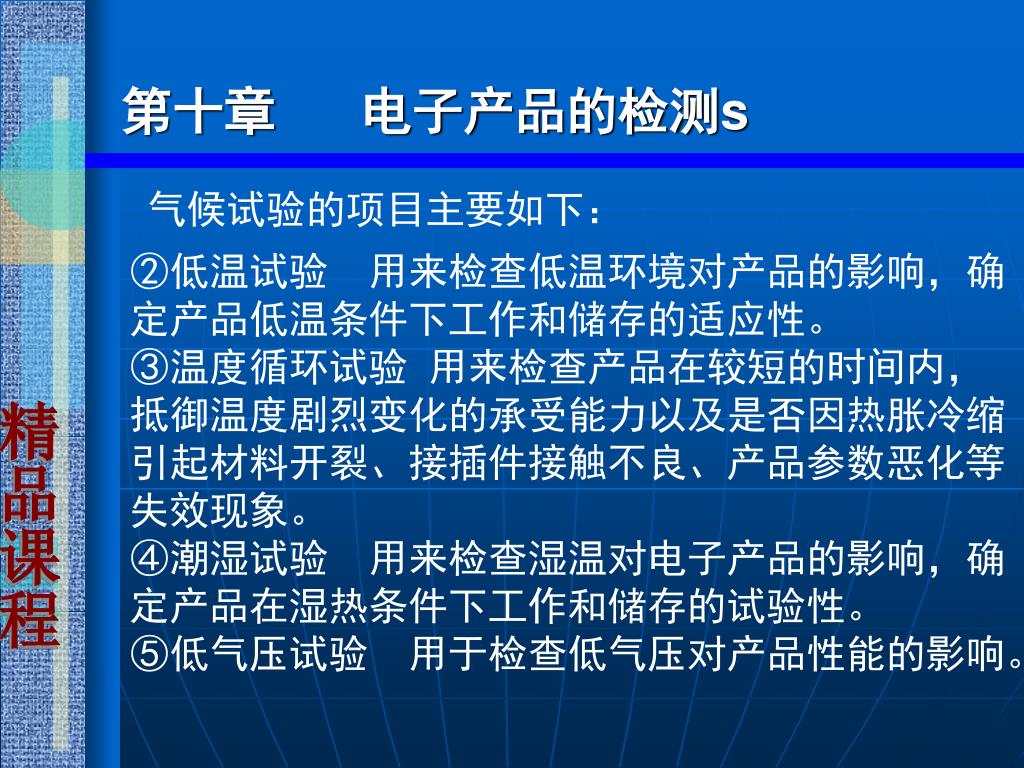

  19. 第十章 电子产品的检测s 气候试验的项目主要如下： ②低温试验 用来检查低温环境对产品的影响，确定产品低温条件下工作和储存的适应性。 ③温度循环试验 用来检查产品在较短的时间内，抵御温度剧烈变化的承受能力以及是否因热胀冷缩引起材料开裂、接插件接触不良、产品参数恶化等失效现象。 ④潮湿试验 用来检查湿温对电子产品的影响，确定产品在湿热条件下工作和储存的试验性。 ⑤低气压试验 用于检查低气压对产品性能的影响。

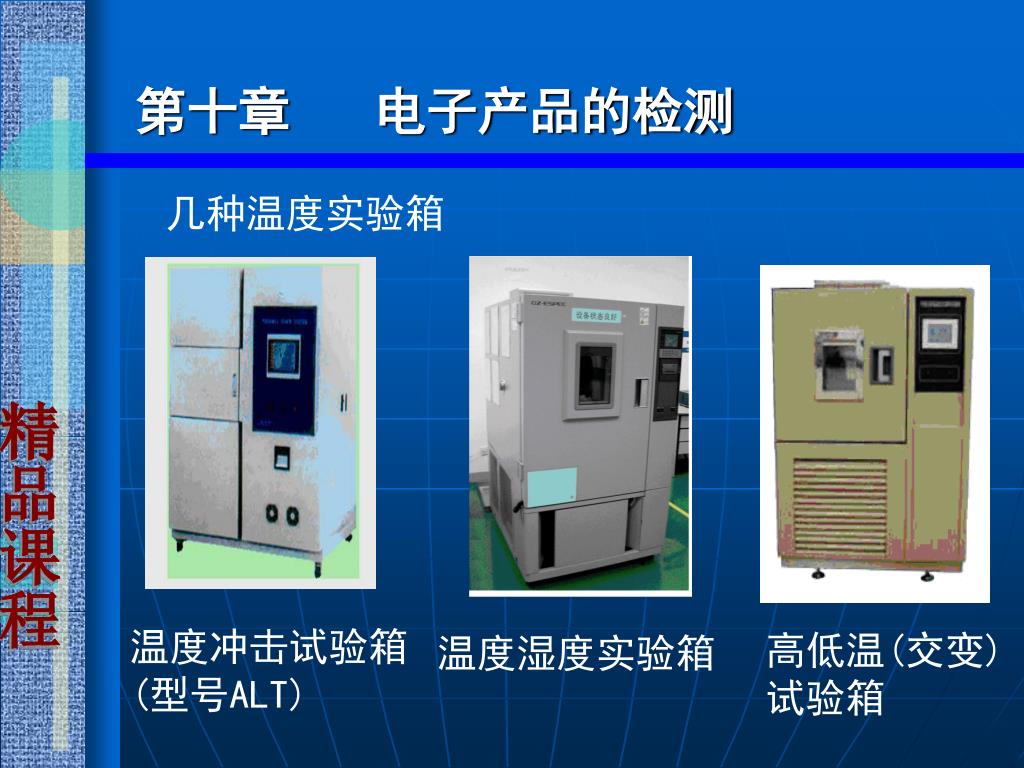

  20. 第十章 电子产品的检测 几种温度实验箱 温度冲击试验箱(型号ALT) 温度湿度实验箱 高低温(交变)试验箱

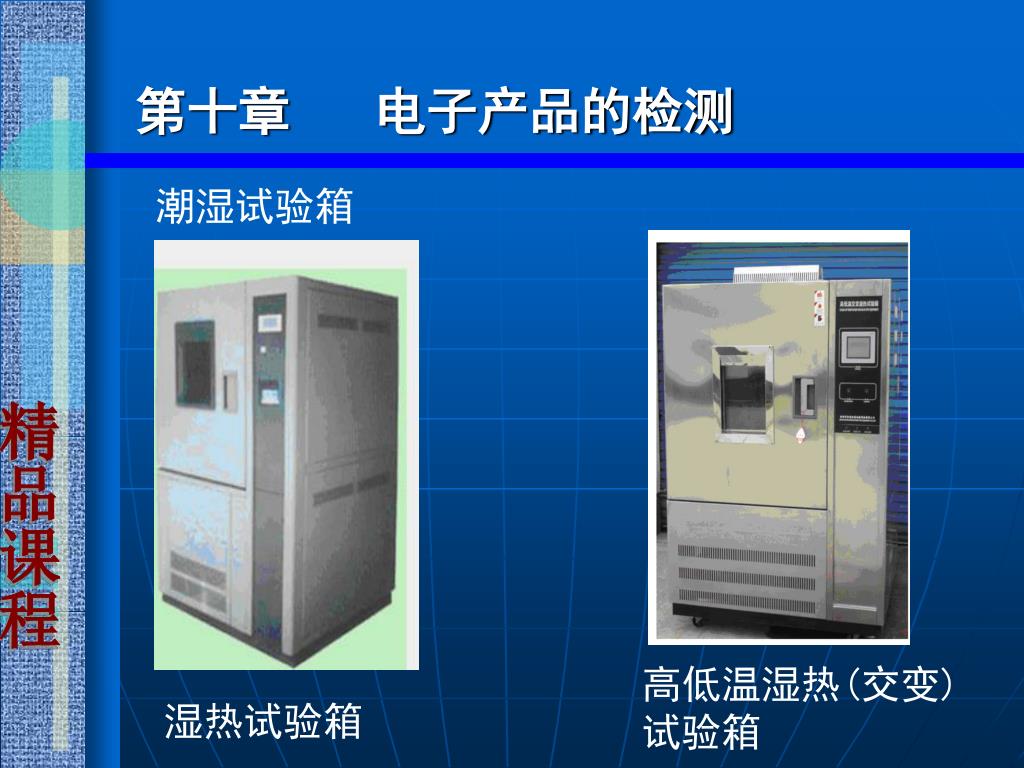

  21. 第十章 电子产品的检测 潮湿试验箱 高低温湿热(交变)试验箱 湿热试验箱

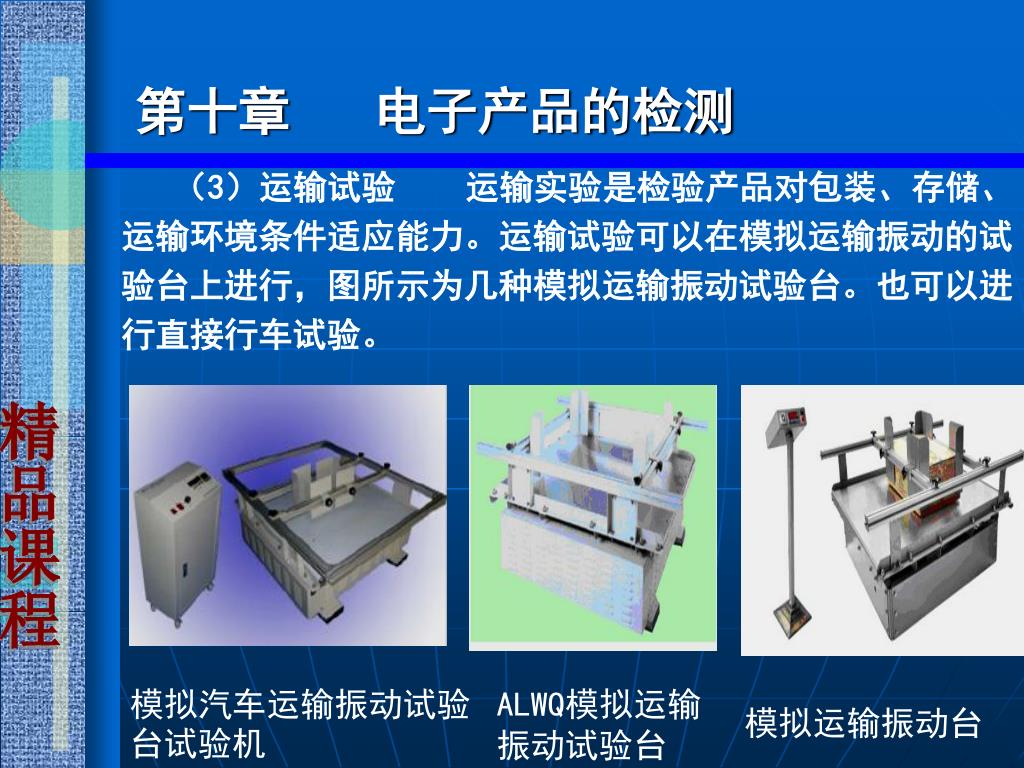

  22. 第十章 电子产品的检测 （3）运输试验 运输实验是检验产品对包装、存储、运输环境条件适应能力。运输试验可以在模拟运输振动的试验台上进行，图所示为几种模拟运输振动试验台。也可以进行直接行车试验。 模拟汽车运输振动试验台试验机 ALWQ模拟运输振动试验台 模拟运输振动台

  23. 第十章 电子产品的检测 （4）特殊试验 特殊试验是检查产品适应特殊工作环境的能力。特殊试验包括烟雾试验、防尘试验、抗霉菌试验和辐射试验等项。 ALST盐水喷雾试验箱　 防尘试验箱(标准型) 霉菌试验箱盐雾腐蚀试验箱

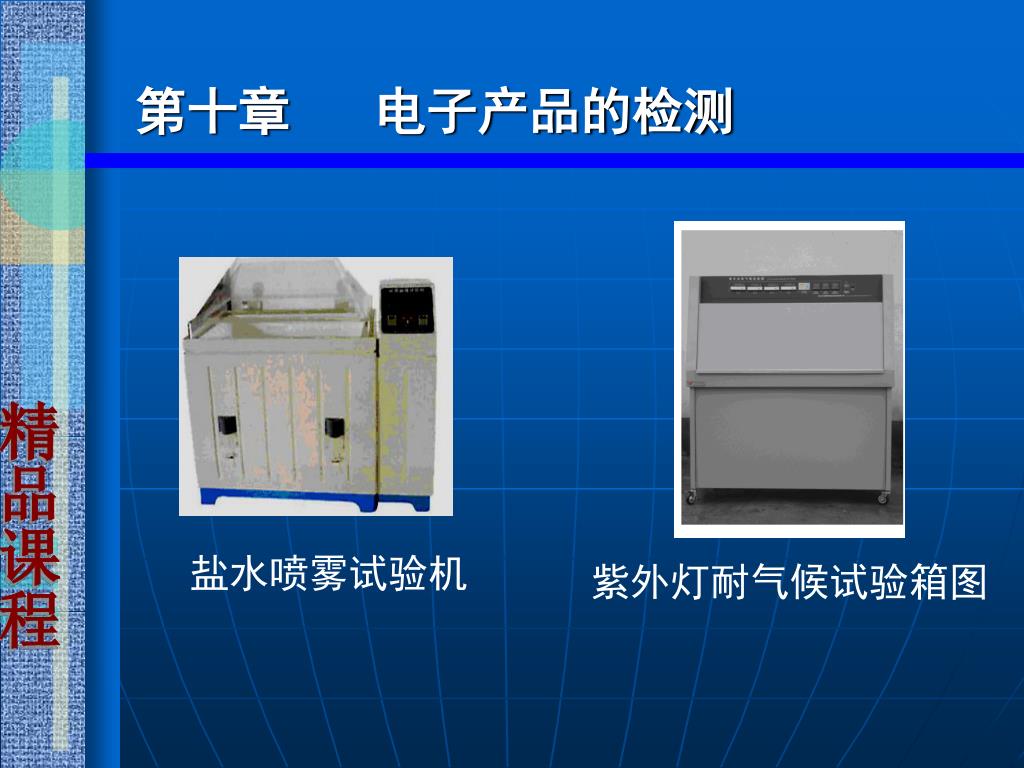

  24. 第十章 电子产品的检测 盐水喷雾试验机 紫外灯耐气候试验箱图
