第十三章电路初探

第十三章电路初探

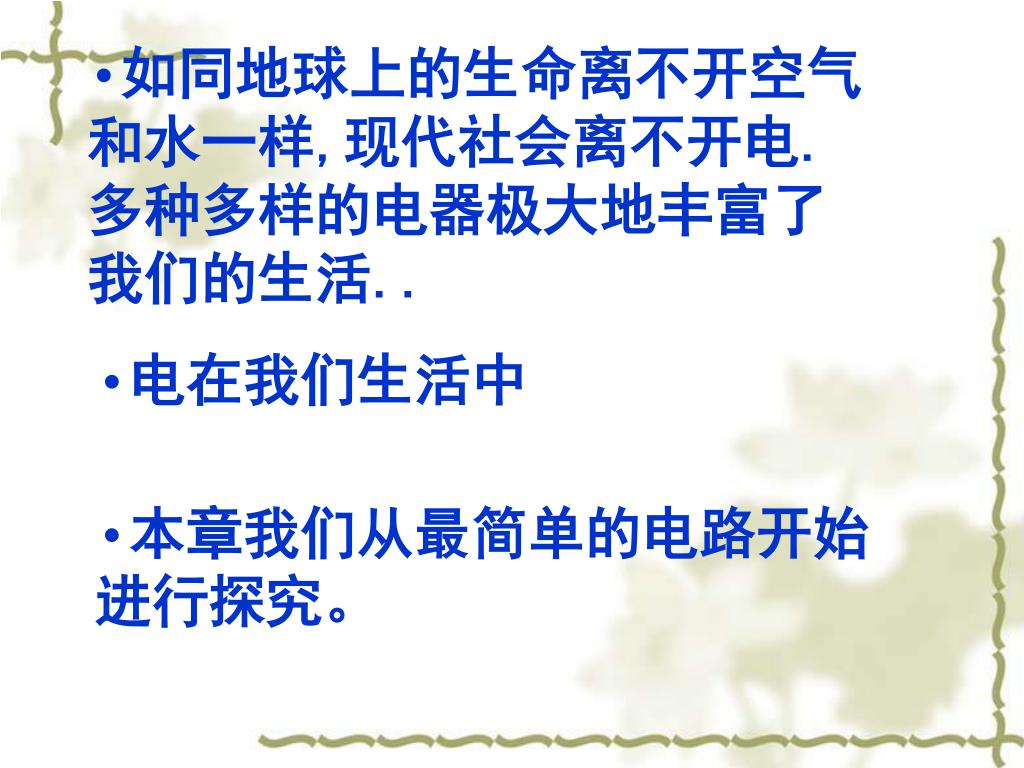

如同地球上的生命离不开空气 和水一样,现代社会离不开电.多种多样的电器极大地丰富了我们的生活.. • 电在我们生活中 • 本章我们从最简单的电路开始进行探究。

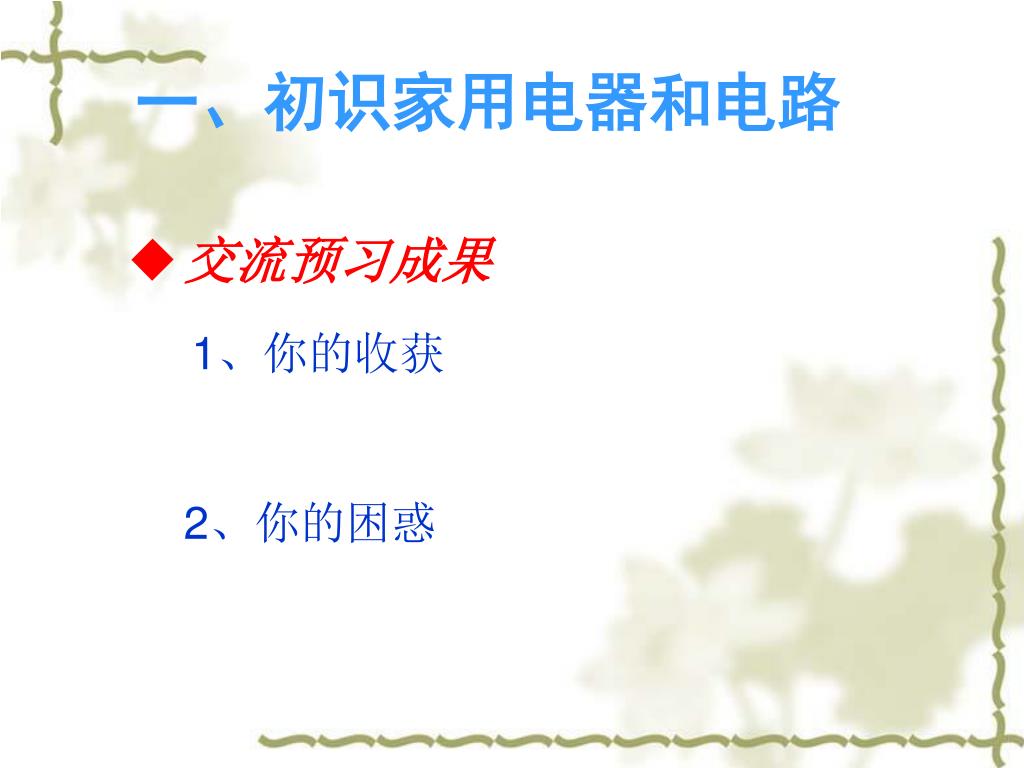

一、初识家用电器和电路 ◆ 交流预习成果 1、你的收获 2、你的困惑

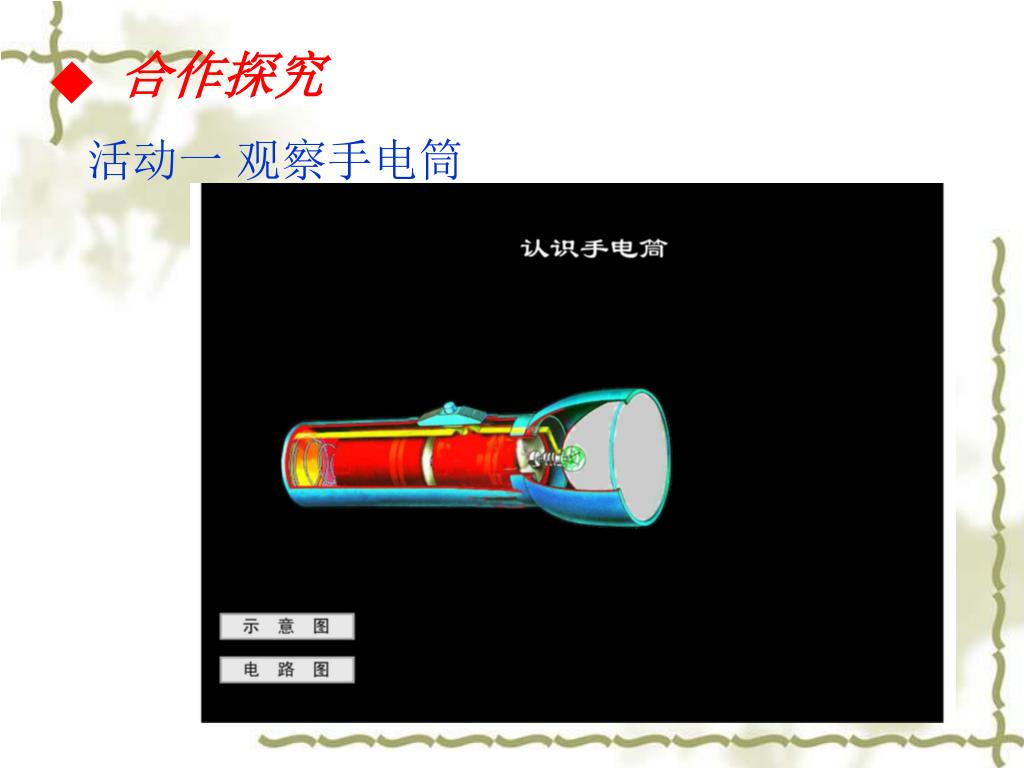

合作探究 ◆ 活动一观察手电筒

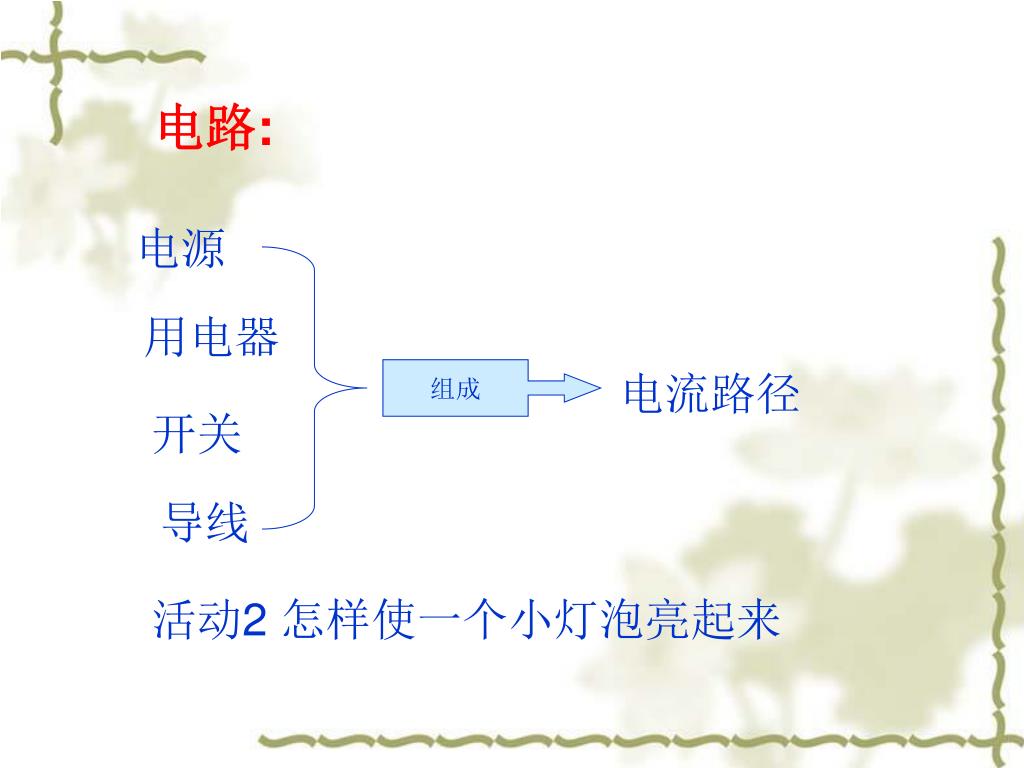

电源用电器开关导线电路: 组成电流路径活动2 怎样使一个小灯泡亮起来

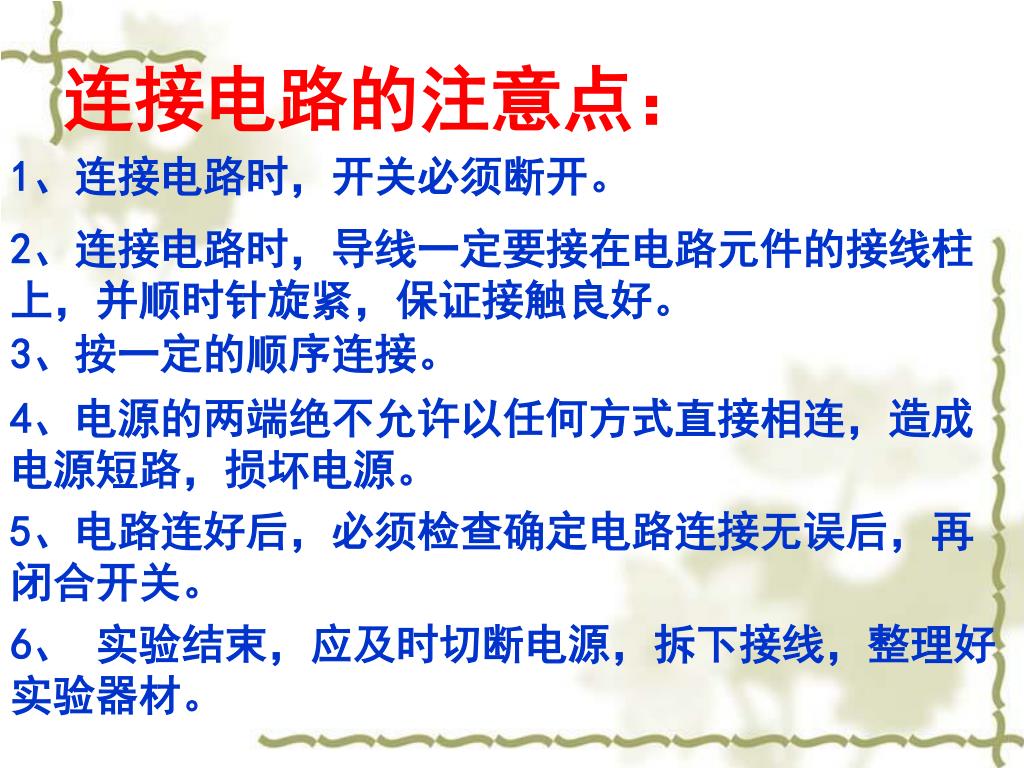

连接电路的注意点： 1、连接电路时，开关必须断开。 2、连接电路时，导线一定要接在电路元件的接线柱上，并顺时针旋紧，保证接触良好。 3、按一定的顺序连接。 4、电源的两端绝不允许以任何方式直接相连，造成电源短路，损坏电源。 5、电路连好后，必须检查确定电路连接无误后，再闭合开关。 6、实验结束，应及时切断电源，拆下接线，整理好实验器材。

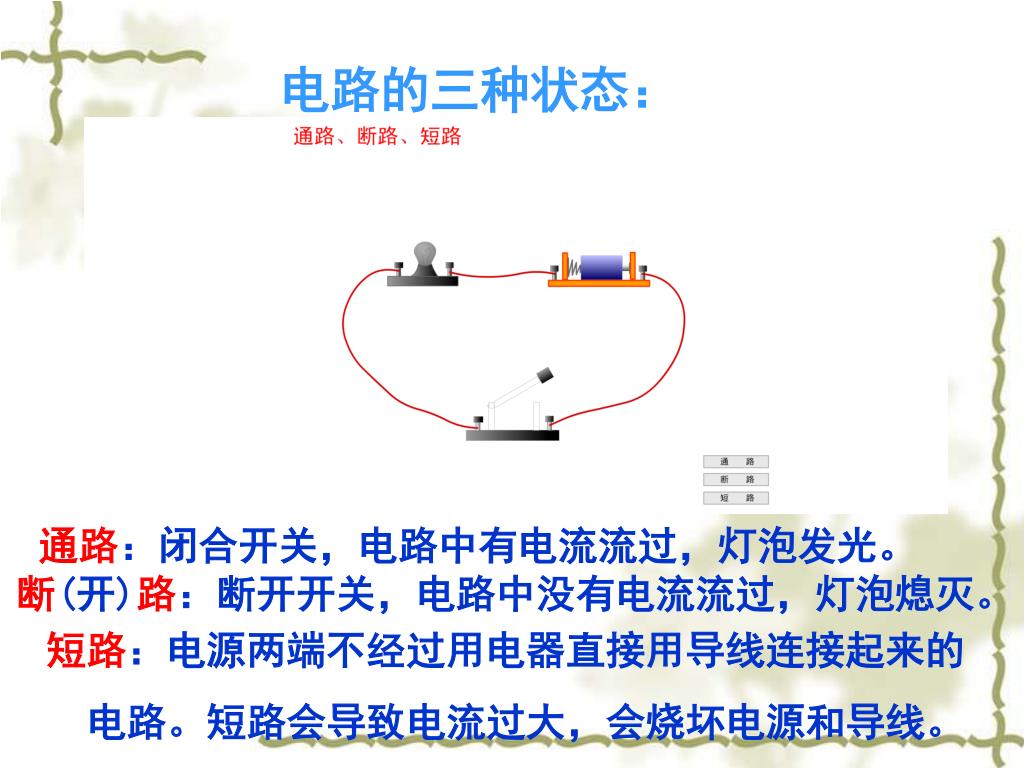

电路的三种状态： 通路：闭合开关，电路中有电流流过，灯泡发光。断(开)路：断开开关，电路中没有电流流过，灯泡熄灭。短路：电源两端不经过用电器直接用导线连接起来的电路。短路会导致电流过大，会烧坏电源和导线。

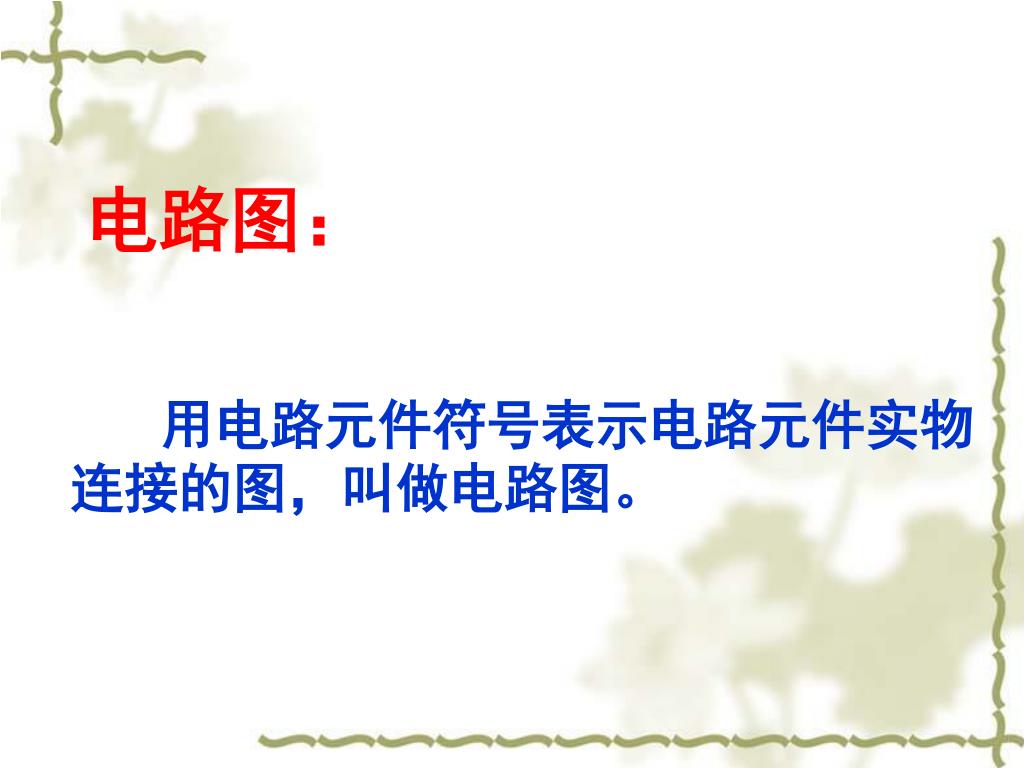

电路图： 用电路元件符号表示电路元件实物连接的图，叫做电路图。

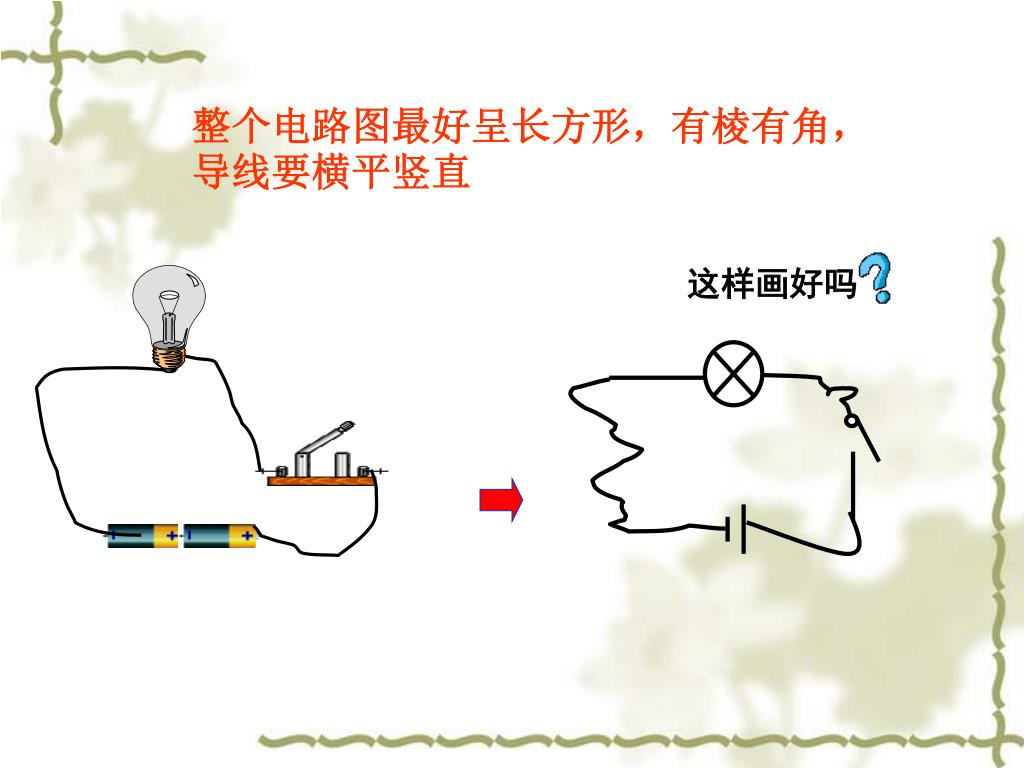

这样画好吗 整个电路图最好呈长方形，有棱有角，导线要横平竖直

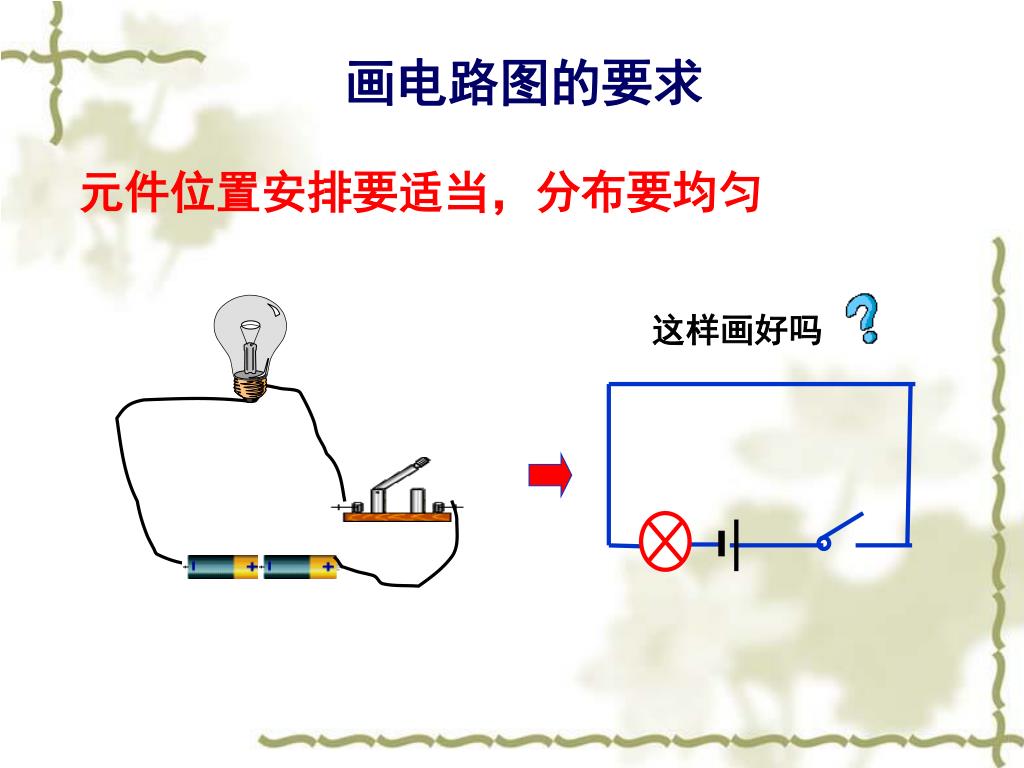

画电路图的要求 元件位置安排要适当，分布要均匀这样画好吗

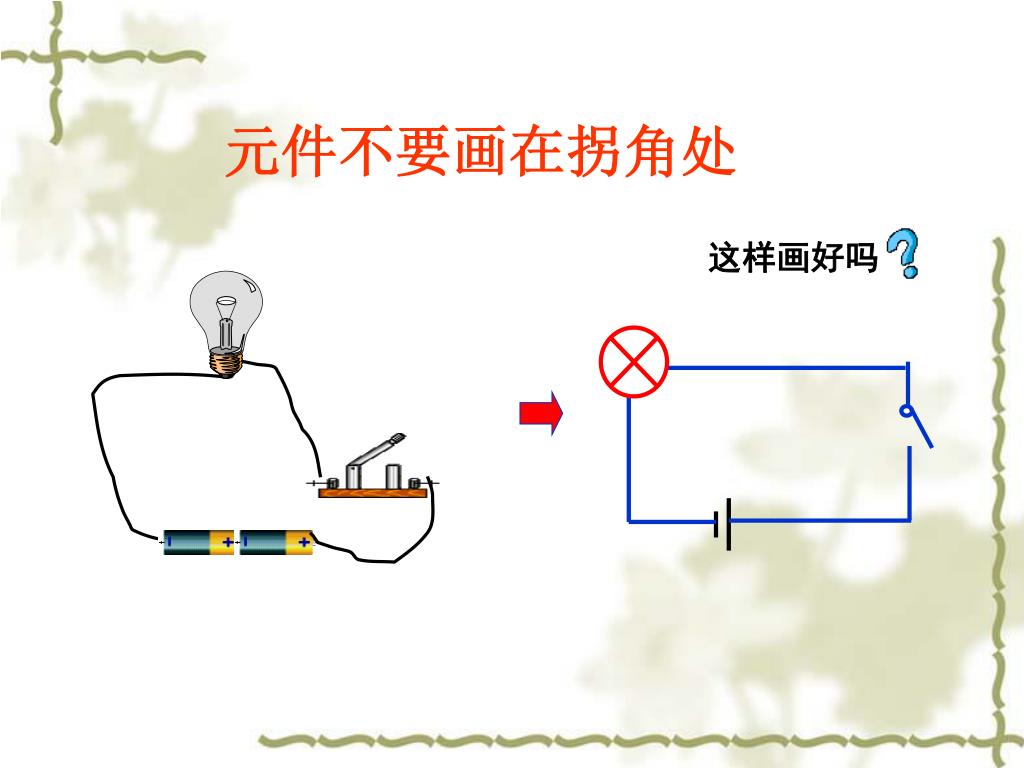

这样画好吗 元件不要画在拐角处

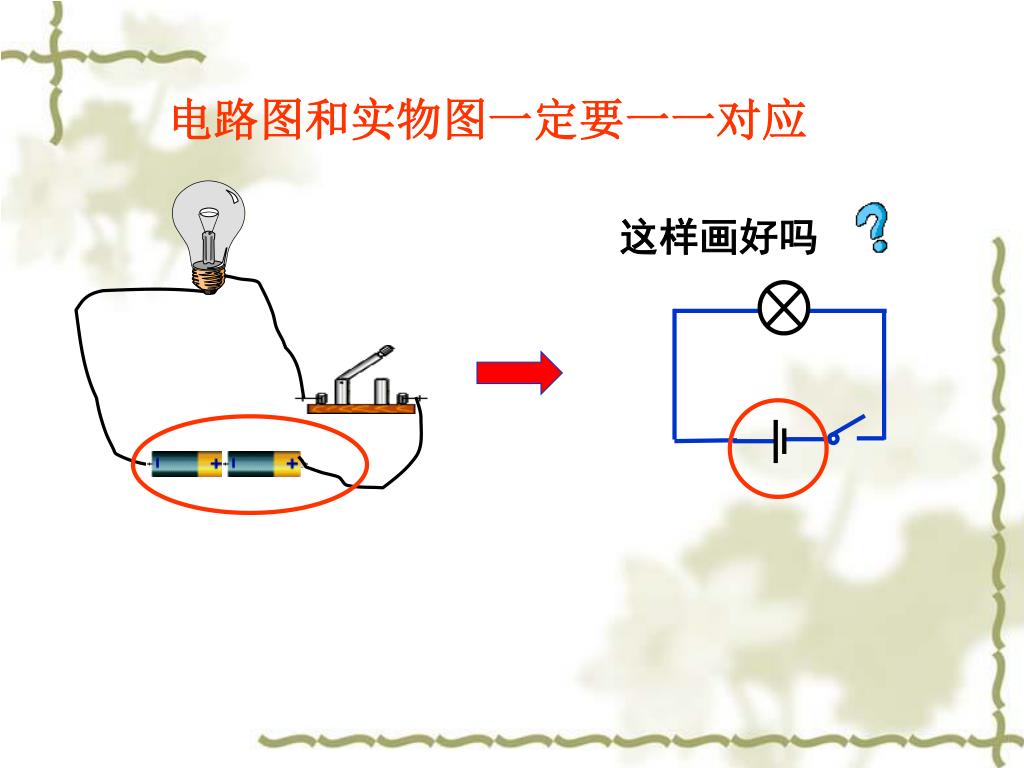

电路图和实物图一定要一一对应 这样画好吗

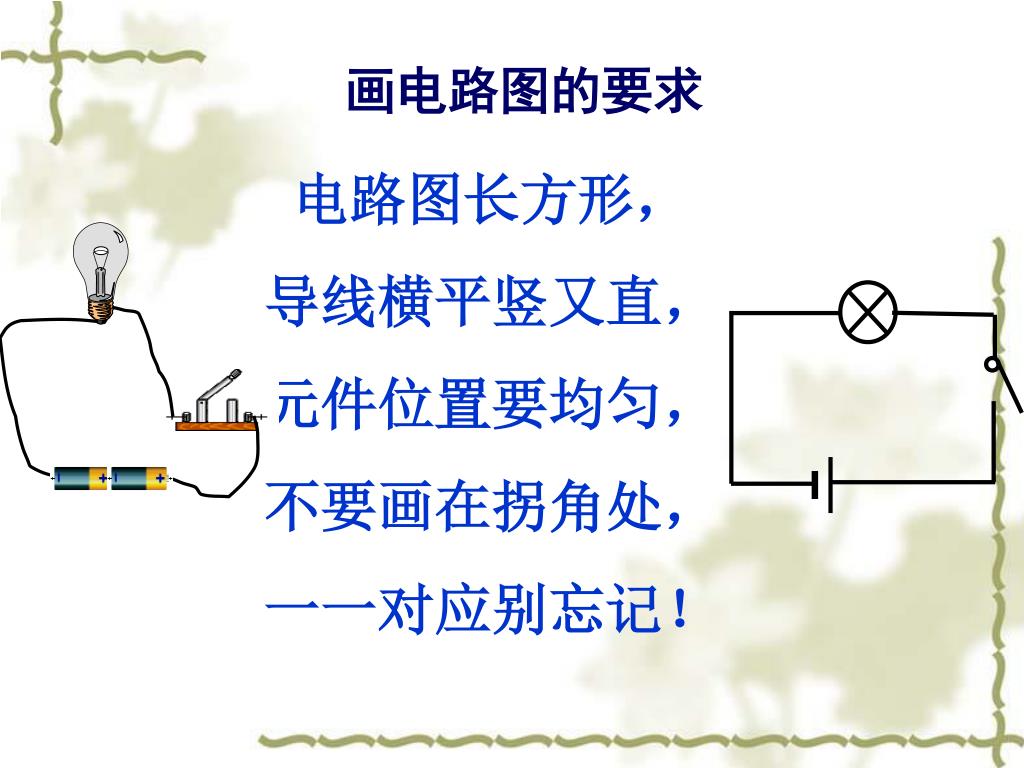

画电路图的要求 电路图长方形，导线横平竖又直，元件位置要均匀，不要画在拐角处，一一对应别忘记！

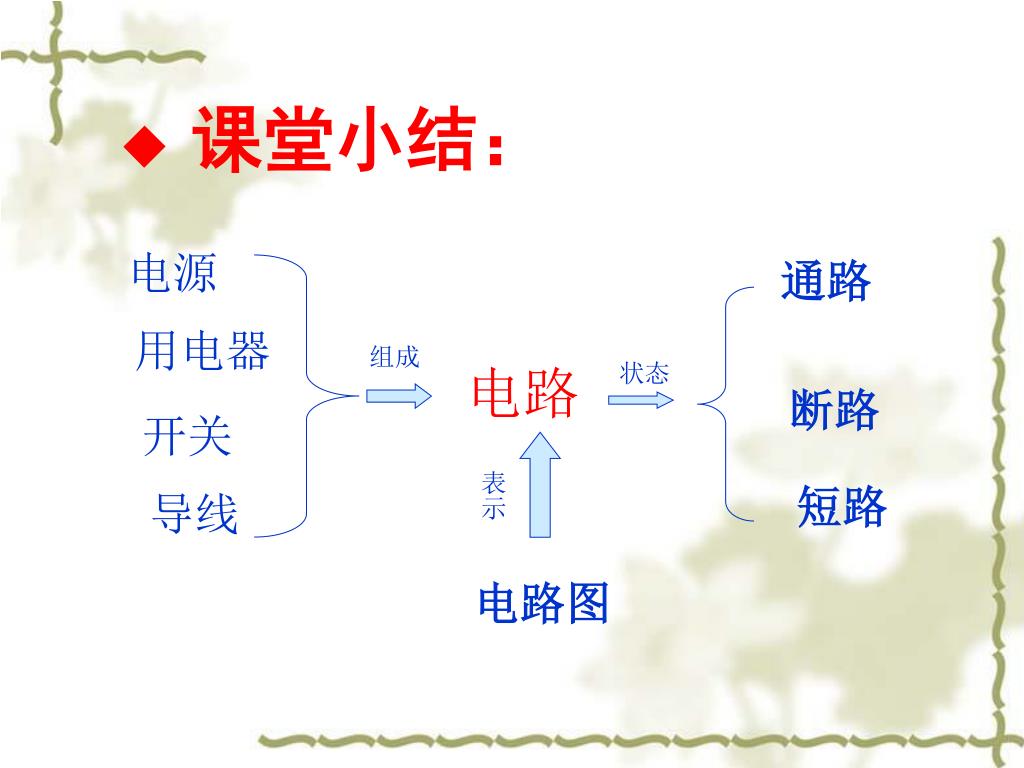

电源组成状态用电器开关导线课堂小结： ◆ 通路电路断路表示短路电路图

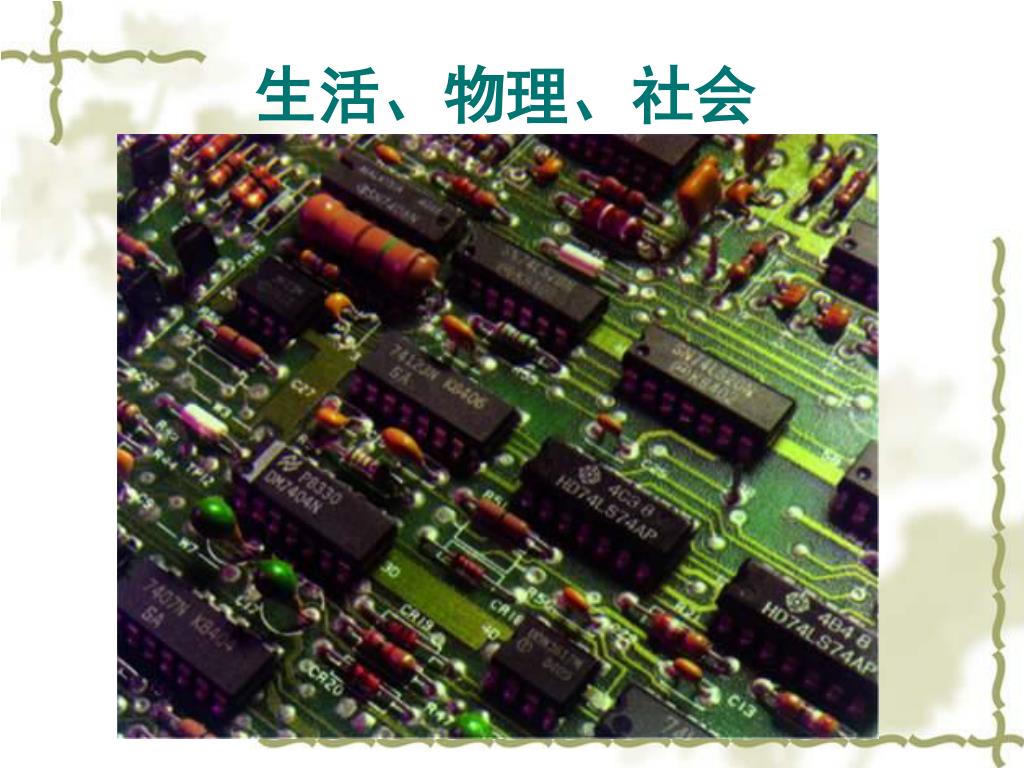

生活、物理、社会

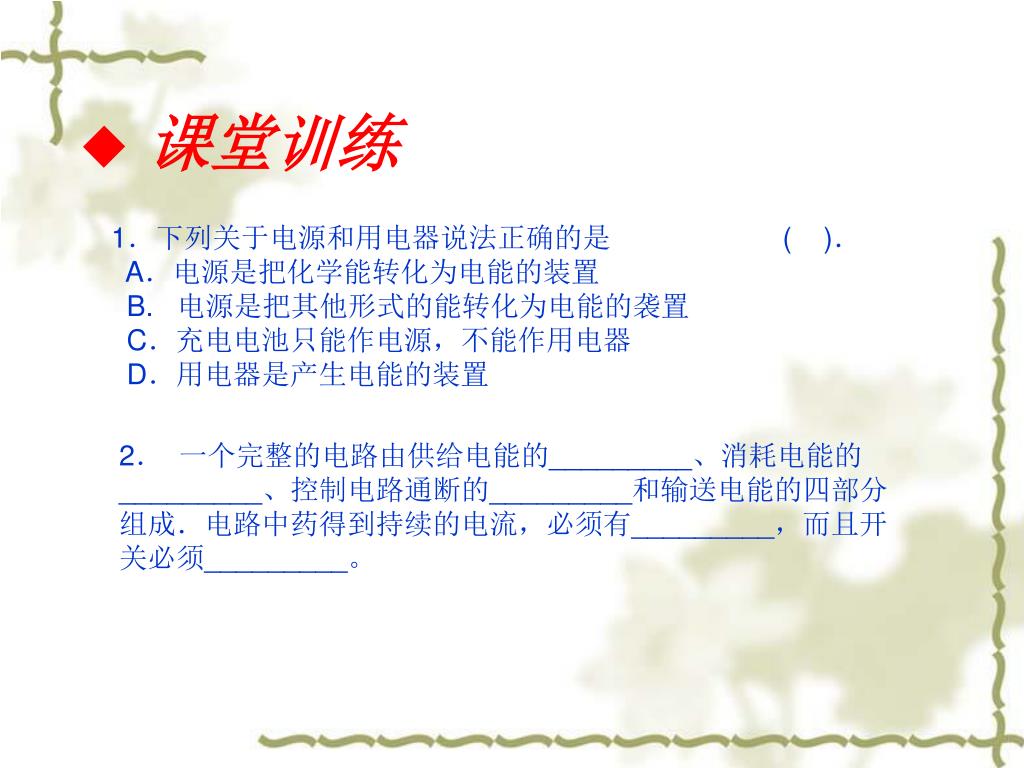

课堂训练 ◆ 1．下列关于电源和用电器说法正确的是 ( )． A．电源是把化学能转化为电能的装置 B. 电源是把其他形式的能转化为电能的袭置 C．充电电池只能作电源，不能作用电器 D．用电器是产生电能的装置 2．一个完整的电路由供给电能的_________、消耗电能的_________、控制电路通断的_________和输送电能的四部分组成．电路中药得到持续的电流，必须有_________，而且开关必须_________。

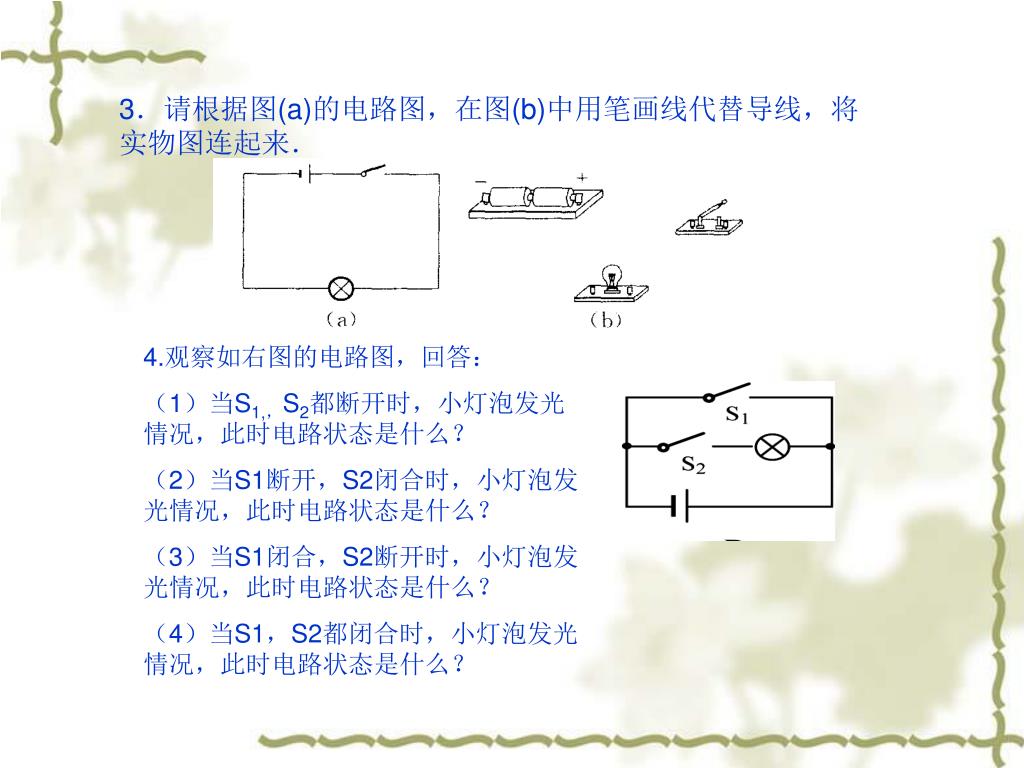

4.观察如右图的电路图，回答： （1）当S1,，S2都断开时，小灯泡发光情况，此时电路状态是什么？（2）当S1断开，S2闭合时，小灯泡发光情况，此时电路状态是什么？（3）当S1闭合，S2断开时，小灯泡发光情况，此时电路状态是什么？（4）当S1，S2都闭合时，小灯泡发光情况，此时电路状态是什么？ 3．请根据图(a)的电路图，在图(b)中用笔画线代替导线，将实物图连起来．

本课结束！
