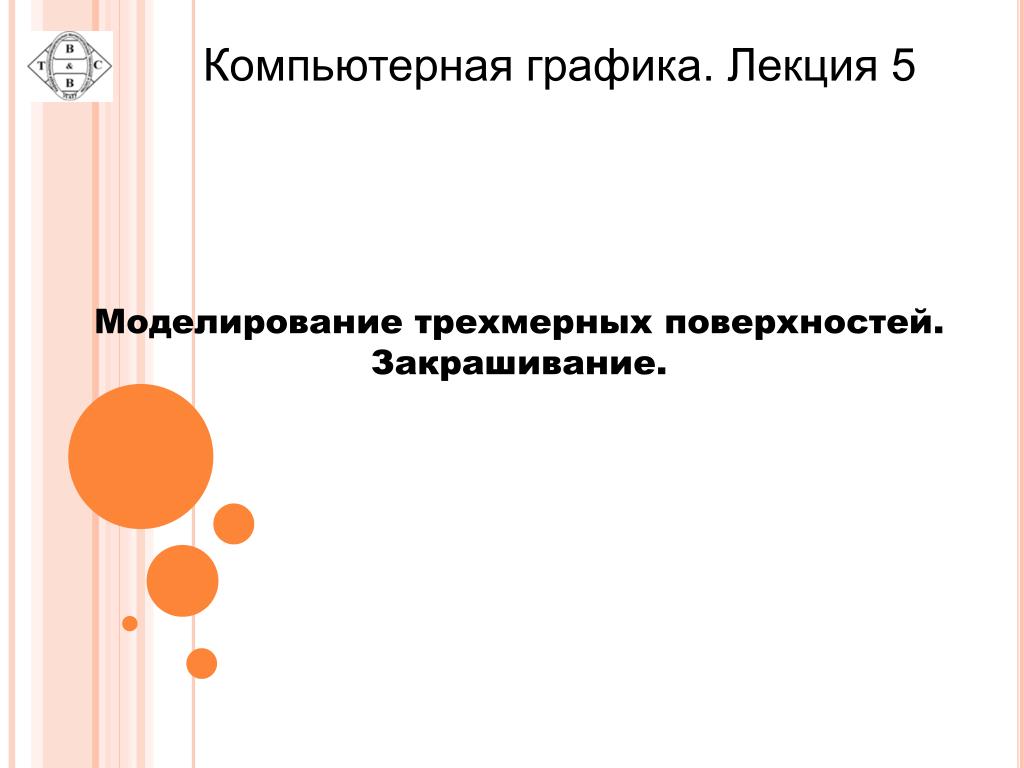

  1. Компьютерная графика. Лекция 5 Моделирование трехмерных поверхностей. Закрашивание.

  2. Моделированиеповерхностей Компьютерная графика. Лекция 5 Результатом решения задачи моделирования является множество вершин, однозначно определяющих набор геометрических объектов.

  3. Компьютерная графика. Лекция 5 Полигональные сетки (Polygonal meshes) Полигональные сетки – набор полигонов (граней), которые в совокупности формируют оболочку объекта • Это стандартный способ визуального представления широкого класса объемных фигур • Многие системы визуализации основаны на изображении объектов посредством рисования последовательности полигонов

  4. Компьютерная графика. Лекция 5 Достоинства полигональных сеток Основаны на простоте использования полигонов: • Легко представлять и преобразовывать • Обладают простыми свойствами • единственный вектор нормали • четко определенные внутренняя и внешняя области • Простота рисования • подпрограмма закрашивания полигонов или наложения текстуры на плоскую грань • Полигональные сетки позволяют представлять трехмерные объекты практически любой степени сложности

  5. Компьютерная графика. Лекция 5 Примеры

  6. Компьютерная графика. Лекция 5 Монолитные объекты и тонкие оболочки Полигональные сетки позволяют задавать объекты двух типов: Монолитные (solid) объекты • полигональные грани плотно примыкают друг к другу и ограничивают некоторое пространство • Примеры: куб, сфера Тонкие оболочки • Полигональные грани примыкают друг к другу без ограничения пространства, представляя собой поверхность бесконечно малой толщины • Пример: график функции z=f(x,y)

  7. Компьютерная графика. Лекция 5 Примеры

  8. Компьютерная графика. Лекция 5 Вершины полигона Каждый полигон определяется путем перечисления его вершин Вершина задается при помощи перечисления ее координат в пространстве

  9. Компьютерная графика. Лекция 5 Пример представления вершины полигональной сетки struct Vertex { GLfloat x; GLfloat y; GLfloat z; };

  10. Компьютерная графика. Лекция 5 Нормаль к полигону Вектор нормали задает направление перпендикуляра грани При рисовании объекта эта информация используется для определения того, сколько света рассеивается на данной грани

  11. Компьютерная графика. Лекция 5 Пример представления нормали полигона struct Normal { GLfloat x; GLfloat y; GLfloat z; };

  12. Нормали в вершинах и нормали в поверхностях Компьютерная графика. Лекция 5 • Использование нормалей к грани плохо подходит для визуализации гладких поверхностей, например, сферы • Удобнее оказывается связывать вектор нормали с каждой вершиной грани • Такой способ упрощает процесс отсечения и процесс закрашивания гладких криволинейных форм

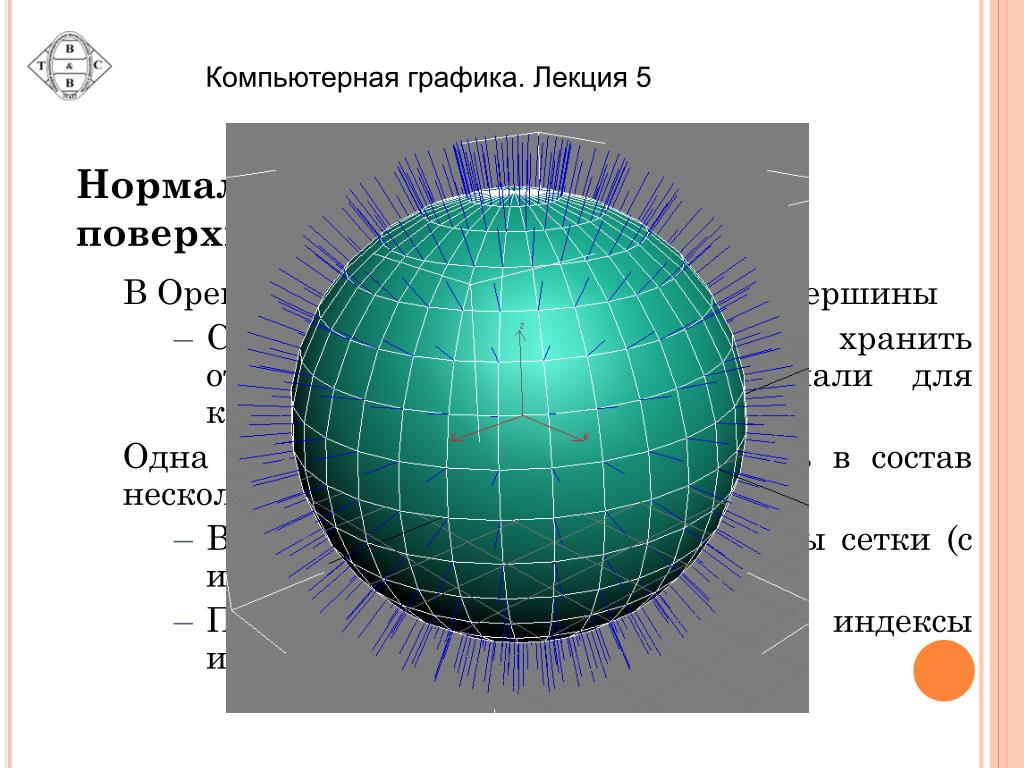

  13. Компьютерная графика. Лекция 5 Нормали в вершинах и нормали в поверхностях В OpenGL нормаль является атрибутом вершины • С т.з. быстродействия выгоднее хранить отдельную копию вектора нормали для каждой вершины Одна и та же вершина может входить в состав нескольких смежных граней • Вывод: лучше хранить все вершины сетки (с их атрибутами) в отдельном массиве • При задании граней указывать индексы используемых вершин

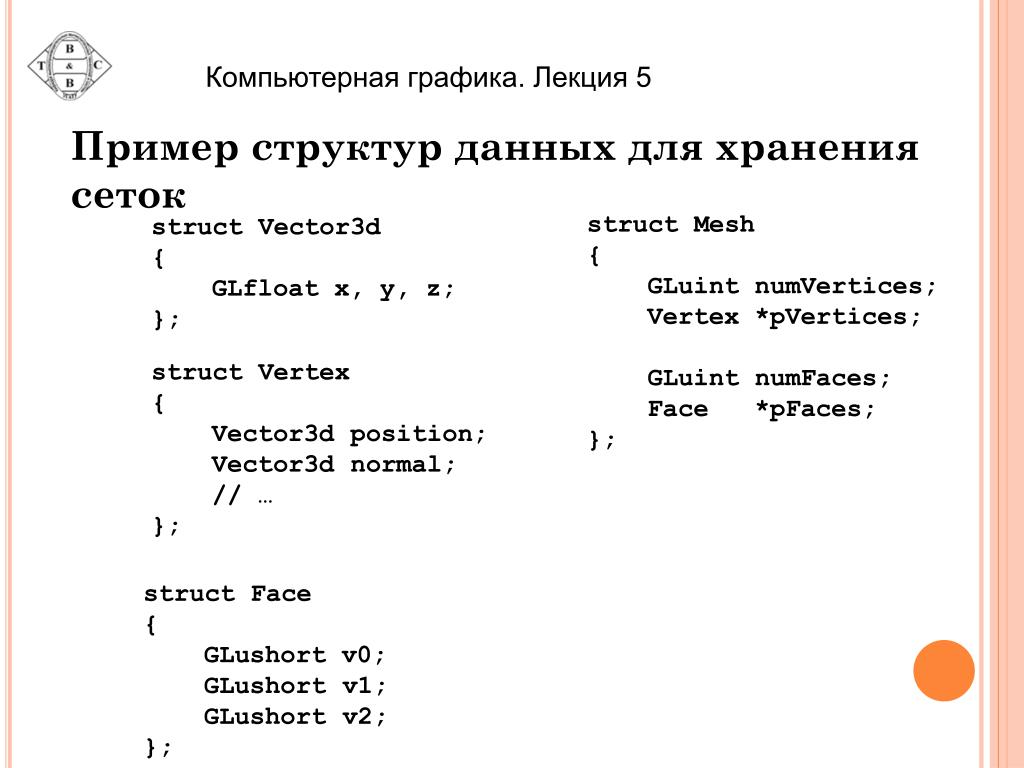

  14. Компьютерная графика. Лекция 5 Пример структур данных для хранения сеток struct Mesh { GLuint numVertices; Vertex *pVertices; GLuint numFaces; Face *pFaces; }; struct Vector3d { GLfloat x, y, z; }; struct Vertex { Vector3d position; Vector3d normal; // … }; struct Face { GLushort v0; GLushort v1; GLushort v2; };

  15. Компьютерная графика. Лекция 5 Возможные вариации Если полигональная сетка задается при помощи однотипных примитивов, например, треугольников, то можно представить грани в виде массива индексов вершин. Необходимо выбирать структуры данных, наиболее подходящих для решения конкретной задачи

  16. Компьютерная графика. Лекция 5 Пример struct Mesh { GLuint numVertices; Vertex *pVertices; GLenum primitiveType; GLuint numIndices; GLushort *pIndices; }; struct Vector3d { GLfloat x, y, z; }; struct Vertex { Vector3d position; Vector3d normal; // … }; void DrawMesh(Mesh *pMesh) { glBegin(pMesh->primitiveType); for (GLuint i = 0; i < pMesh.numIndices; ++i) { GLushort v = pIndices[i]; glNormalfv(&(pMesh->pVertices[v].normal.x)); glVertex3fv(&(pMesh->pVertices[v].position.x)); } glEnd(); }

  17. Компьютерная графика. Лекция 5 Лицевые и нелицевые стороны граней Каждая плоская грань (полигон) имеет две стороны: • лицевую (видна извне объекта) • нелицевую (видна изнутри объекта) • В один момент времени с заданной точки видна только одна сторона грани • снаружи монолитного объекта видны только лицевые грани • OpenGL позволяет эффективно отбрасывать лицевые или нелицевые грани, что ускоряет процесс рисования

  18. Компьютерная графика. Лекция 5 Определение видимой стороны грани Для определения стороны грани, повернутой к наблюдателю, OpenGL использует направление обхода вершин грани после проецирования • OpenGL позволят выбрать направление обхода вершин лицевых граней • Направление обхода нелицевых вершин будет противоположным • Вершины всех граней сетки необходимо перечислять в одном и том направлении обхода, если смотреть на лицевую сторону граней

  19. Компьютерная графика. Лекция 5 Обход сторон куба против часовой стрелки

  20. Компьютерная графика. Лекция 5 Команда glFrontFace Задает направление обхода вершин грани, соответствующее ее лицевой стороне (Frontface): • void glFrontFace(GLenum mode)где mode: • GL_CW – по часовой стрелке (Clockwise) • GL_CCW – против часовой стрелки (Counter clockwise), это значение по умолчанию

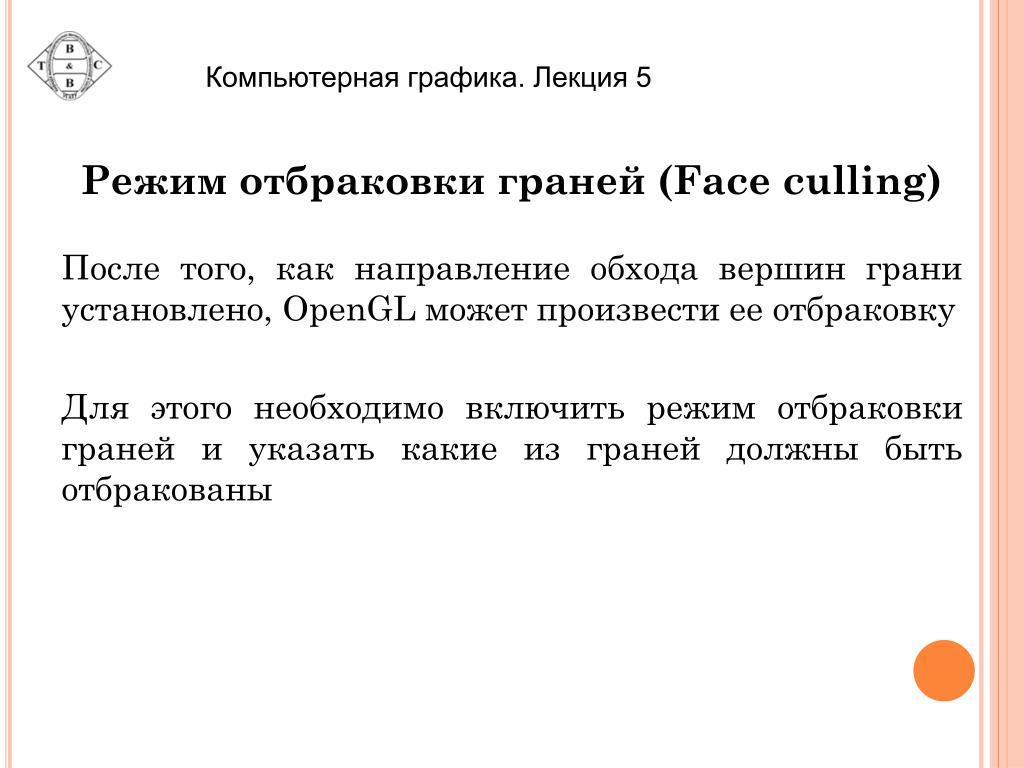

  21. Компьютерная графика. Лекция 5 Режим отбраковки граней (Face culling) После того, как направление обхода вершин грани установлено, OpenGL может произвести ее отбраковку Для этого необходимо включить режим отбраковки граней и указать какие из граней должны быть отбракованы

  22. Компьютерная графика. Лекция 5 Управление режимом отбраковки граней glEnable(GL_CULL_FACE) glDisable(GL_CULL_FACE) void glCullFace(GLenum mode)где mode: • GL_FRONT • GL_BACK • GL_FRONT_AND_BACK

  23. Компьютерная графика. Лекция 5 Нахождение нормальных векторов (нормалей) Координаты нормалей для каждой вершины можно задавать: • вручную (в процессе моделирования) • вычислять аналитически (перпендикуляр к криволинейной поверхности, описываемой функционально) • вычислять на основе полигональной сетки

  24. Компьютерная графика. Лекция 5 Задание нормалей вручную Позволяет задать нормали к поверхности способом, лучшим с точки зрения дизайнера Основной недостаток – он очень утомителен и во многих случаях может быть заменен на методы автоматического генерирования нормалей

  25. Компьютерная графика. Лекция 5 Редактирование нормалей в программе 3D Studio Max

  26. Компьютерная графика. Лекция 5 Аналитический метод нахождения нормалей Для функционально заданных поверхностей вектор нормали по направлению совпадает с вектором антиградиента в точке поверхности Нахождение градиента: • Нахождение вектора частных производных • Численное дифференцирование

  27. Компьютерная графика. Лекция 5 Пример Пусть необходимо найти градиент в точке (1,1) к поверхности: • Z = x2 + y2 Решение: Для формирования нормали необходимо нормализовать данный вектор (привести его к единичной длине)

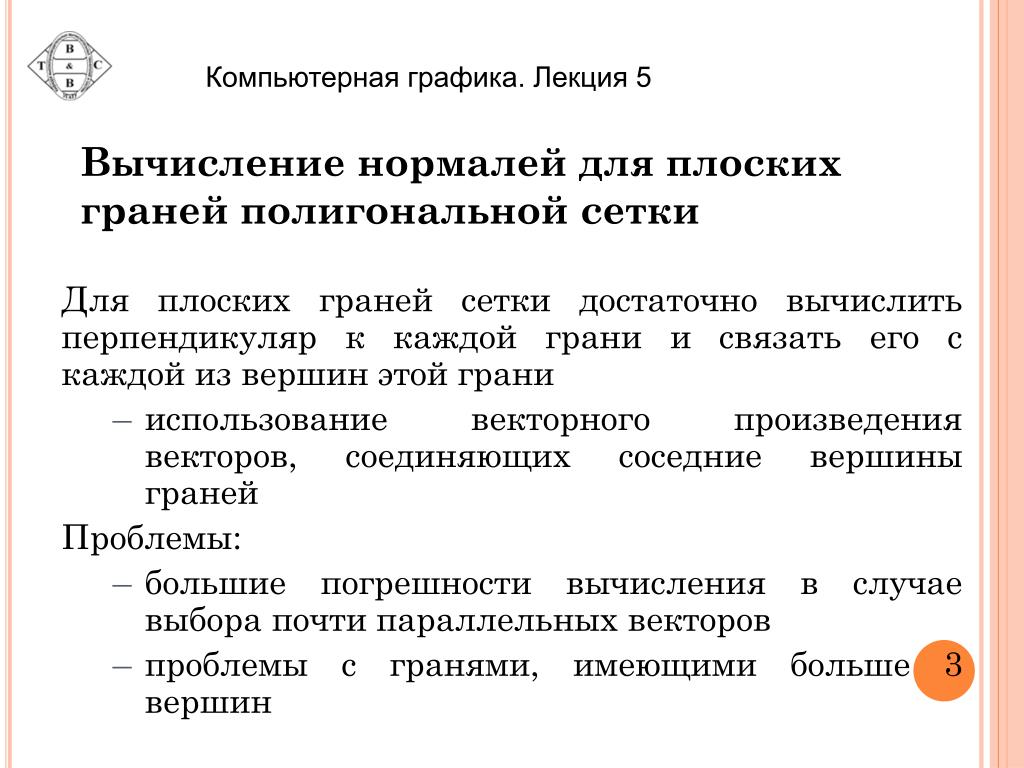

  28. Компьютерная графика. Лекция 5 Вычисление нормалей для плоских граней полигональной сетки Для плоских граней сетки достаточно вычислить перпендикуляр к каждой грани и связать его с каждой из вершин этой грани • использование векторного произведения векторов, соединяющих соседние вершины граней Проблемы: • большие погрешности вычисления в случае выбора почти параллельных векторов • проблемы с гранями, имеющими больше 3 вершин

  29. Компьютерная графика. Лекция 5 Метод Ньюэла для нахождения нормали к плоской грани Разработан Мартином Ньюэллом, решает указанные проблемы простого способа

  30. Компьютерная графика. Лекция 5 Нахождение нормали к вершинам сетки, описывающим криволинейную поверхность Грани сетки, описывающей криволинейную поверхность, могут иметь общие вершины За вектор нормали в таких вершинах можно принять среднее арифметическое нормалей прилегающих граней

  31. Компьютерная графика. Лекция 5 Свойства сеток Монолитность • Совокупность грани сетки заключает в себе некоторое пространство Связность • Между любыми двумя вершинами сетки существует непрерывный путь вдоль ребер полигонов Простота • Сетка является монолитной и не содержит отверстий Плоскостность • Каждая грань сетки является плоским полигоном Выпуклость • Отрезок прямой, соединяющий любые две внутренние точки объекта целиком лежит внутри него

  32. Компьютерная графика. Лекция 5 Моделирование поверхностей вращения Поверхность вращения образуется посредством вращательной развертки с заметанием профильной кривой C вокруг некоторой оси • Тор • Пешка • Сфера • Купол церкви • Рюмки, тарелки • Колба лампы накаливания

  33. Компьютерная графика. Лекция 5 Создание поверхности вращения

  34. Компьютерная графика. Лекция 5 Поверхности на базе функций двух переменных Некоторые поверхности однозначны в одном измерении, поэтому могут быть явно выражены функции двух независимых переменных Такие функции еще называют полем высот и задают в виде формулы следующего типа: • y=f(x, z) Для визуализации таких поверхностей обычно вычисляют значение y в узлах равномерной сетки вдоль осей x и z, а затем рисуют последовательность ячеек полученной сетки

  35. Компьютерная графика. Лекция 5 Пример поверхности заданной, функцией sincс круговой симметрией

  36. Компьютерная графика. Лекция 5 Равномерно разбиваем отображаемую область функции вдоль осей x и y

  37. Компьютерная графика. Лекция 5 Вычисляем значение координаты z и нормалейв узлах сетки

  38. Компьютерная графика. Лекция 5 Рисуем сетку с помощью лент из треугольников

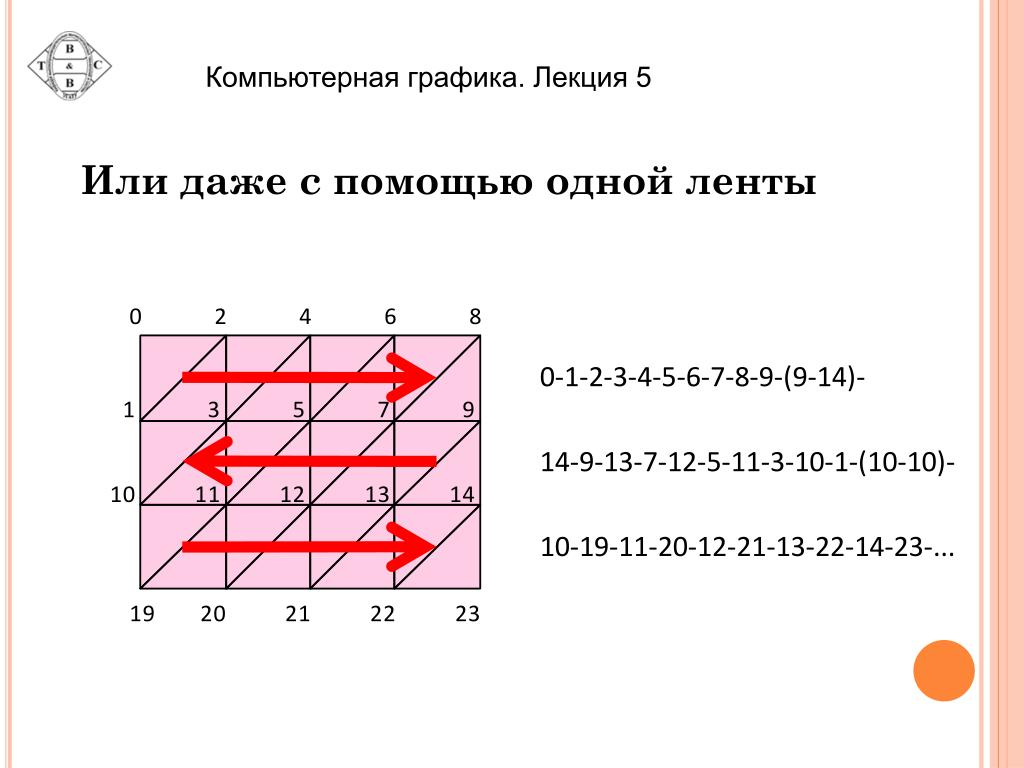

  39. Компьютерная графика. Лекция 5 Или даже с помощью одной ленты

  40. Компьютерная графика. Лекция 5 Результат

  41. Компьютерная графика. Лекция 5 Закрашивание

  42. Компьютерная графика. Лекция 5 Закрашивание Для реализации закрашивания объектов сцены, нужно понимать физику реального процесса распространения световой энергии в материальной среде, природу источников света и свойства материала поверхности. Отражение света от поверхности зависит: • от физических свойств материала, из которого она изготовлена • от характера и расположения источника света.

  43. Компьютерная графика. Лекция 5 Типы источников света Источники света, в зависимости от характера освещения можно разделить на: • точечные источники; • прожекторы; • удаленные источники.

  44. Точечный источник света Идеальный точечный источник света излучает свет одинаково во всех направлениях. Использование точечных источников в большинстве приложений определяется скорее простотой работы с ними, чем желанием точно передать характеристики реальных физических осветительных приборов. Компьютерная графика. Лекция 5

  45. Прожектор Источники света типа прожектор отличаются тем, что испускают свет направленным пучком, т.е. каждая точка излучающей поверхности посылает свет в одном и том же направлении. Проще всего смоделировать прожектор с помощью точечного источника света, ограничив для него направление, в котором распространяются световые лучи. Компьютерная графика. Лекция 5

  46. Удалённый источник света Характерной особенностью удалённого источника света является то, что все испускаемые им лучи можно считать параллельными. Использование такого источника в сцене избавляет о необходимости рассчитывать направления лучей, освещающих разные точки отображаемой поверхности, а значит, существенно повышает скорость формирования изображения. Прекрасным примером такого источника является солнце. Компьютерная графика. Лекция 5

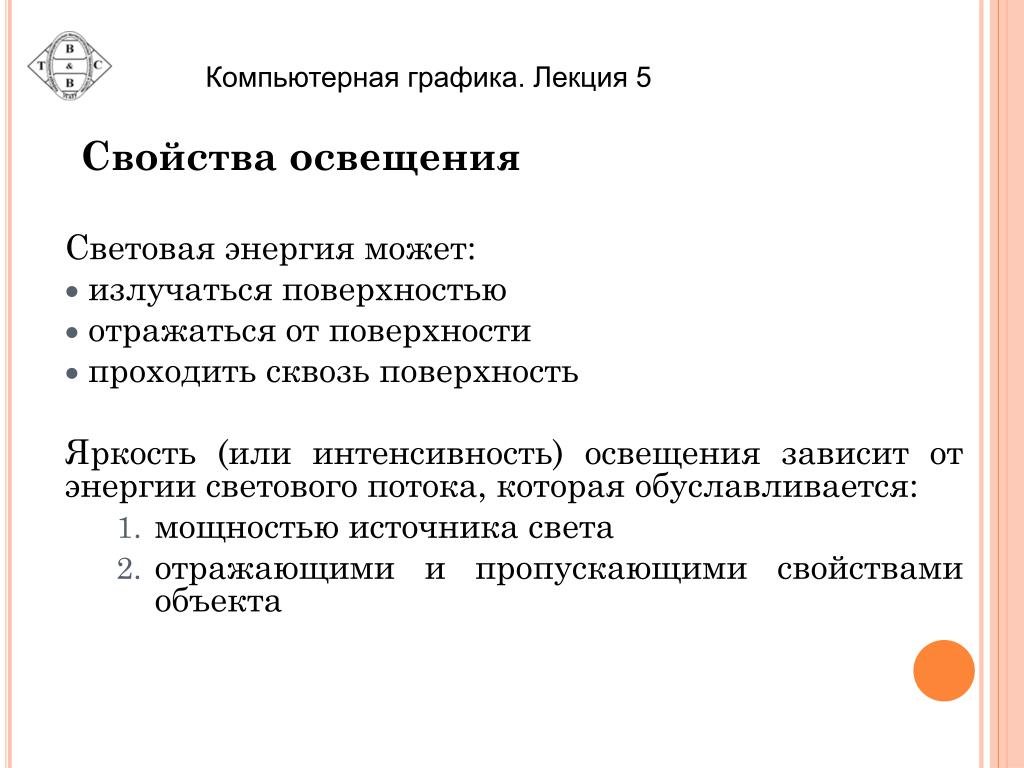

  47. Компьютерная графика. Лекция 5 Свойства освещения • Световая энергия может: • излучаться поверхностью • отражаться от поверхности • проходить сквозь поверхность • Яркость (или интенсивность) освещения зависит от энергии светового потока, которая обуславливается: • мощностью источника света • отражающими и пропускающими свойствами объекта
