  1. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - obrábanie vnútorných rotačných plôch väčšinou dvojbritovým nástrojom - hlavný rezný pohyb (rotačný pohyb nástroja), rezná rýchlosť(obvodová rýchlosť vrtáku)

  2. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták - materiál rýchlorezná oceľ

  3. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták - materiál rýchlorezná oceľ

  4. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták – s vymeniteľnou špičkou vymeniteľná doštička vymeniteľná hlavica

  5. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták – s vymeniteľnými britovými doštičkami

  6. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták – s vymeniteľnými britovými doštičkami a centrálnym prívodom reznej kvapaliny

  7. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vŕtanie - nástroje skrutkovitý vrták – s vymeniteľnými britovými doštičkami Pracovní možnosti vrtáku s vyměnitelnými břitovými destičkami

  8. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vyhrubovanie a vystružovanie • použitie pri vyšších požiadavkách na presnosť obrábaného otvoru • otvory do priemeru 10 mm sa len vystružujú

  9. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vyhrubovanie a vystružovanie -nástroje

  10. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) vyhrubovanie a vystružovanie -nástroje

  11. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) zahlbovanie - uplatňuje sa pri obrábaní symetrického valcového alebo kužeľového zahlbovania dier valcové kužeľové čelné

  12. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) zahlbovanie - nástroje

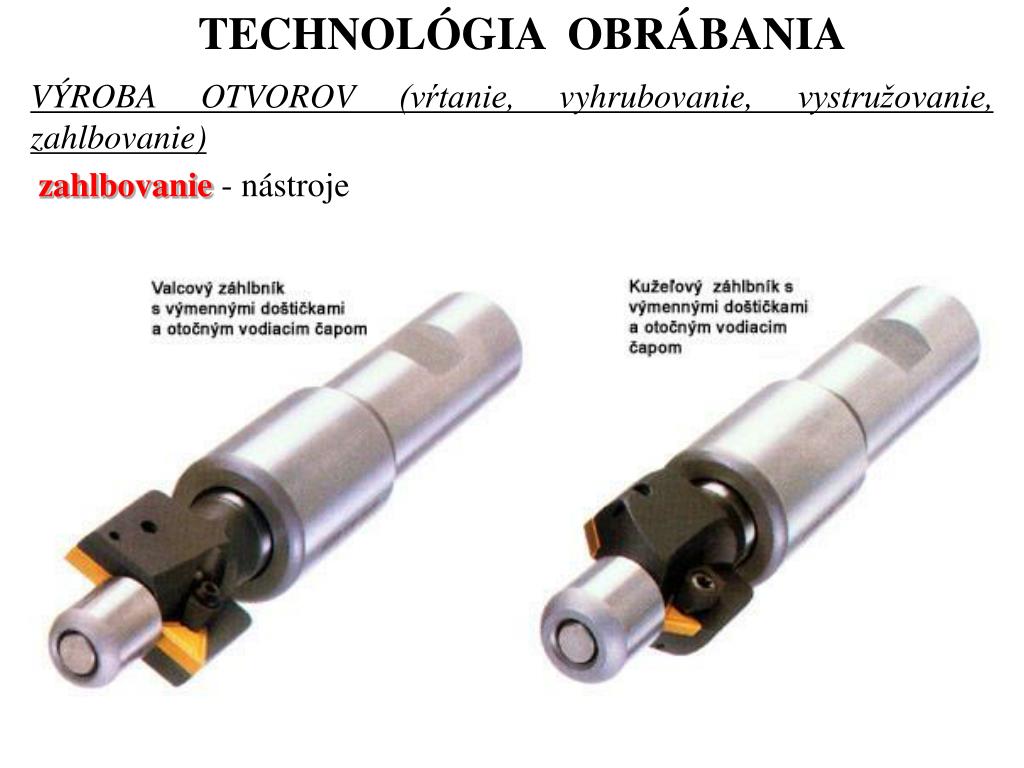

  13. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) zahlbovanie - nástroje

  14. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) zahlbovanie - nástroje

  15. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) rezanie závitov - nástroje

  16. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) Stroje - vŕtačky • ručné • stolové • stĺpové • stojanové • otočné • vodorovné na hlboké diery • špeciálne

  17. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) Vŕtačky /stolové/ – vreteník je pohyblivý po krátkom stĺpe vreteník stôl stolová stolová radová

  18. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) Vŕtačky /stĺpové/ – umožňujú vertikálny pohyb vreteníka a pracovného stola po stĺpe vreteník pracovný stôl stĺpová

  19. TECHNOLÓGIA OBRÁBANIA VÝROBA OTVOROV (vŕtanie, vyhrubovanie, vystružovanie, zahlbovanie) Vŕtačky – umožňujú vŕtanie do ťažších a objemnejších obrobkov otočné rameno vreteník pracovný stôl otočné

  20. TECHNOLÓGIA OBRÁBANIA HOBĽOVANIE - spôsob obrábania dlhých rovinných plôch a lineárnych tvarových plôch - hlavný rezný pohyb je priamočiary vratný a vykonáva ho obrobok, upnutý na stole pomocou upínačov

  21. TECHNOLÓGIA OBRÁBANIA HOBĽOVANIE - nástroje: hobľovacie nože

  22. TECHNOLÓGIA OBRÁBANIA HOBĽOVANIE - stroje: hobľovačky

  23. TECHNOLÓGIA OBRÁBANIA HOBĽOVANIE - stroje: hobľovačky - dvojstojanová

  24. TECHNOLÓGIA OBRÁBANIA OBRÁŽANIE - spôsob obrábania krátkych rovinných plôch a lineárnych tvarových plôch - hlavný rezný pohyb je priamočiary, vratný, nerovnomerný a vykonáva ho nástroj

  25. TECHNOLÓGIA OBRÁBANIA OBRÁŽANIE - nástroj: obrážací nôž a, drážkovací b, drážkovací priečny c, dvojbritový

  26. TECHNOLÓGIA OBRÁBANIA OBRÁŽANIE - stroje: obrážačky šmýkadlo nožový suport šmýkadlo nožový suport stôl stôl

  27. TECHNOLÓGIA OBRÁBANIA BRÚSENIE - operácia obrábania mnohoklinovým rezným nástrojom s nepravidelným usporiadaním rezných klinov (brúsnych zŕn) - hlavý rezný pohyb je rotačný a vykonáva ho brúsny nástroj - vedľajší rezný pohyb vykonáva obrobok aj nástroj a môže byť priamočiary (pozdĺžny alebo priečny) a rotačný

  28. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Základné metódy brúsenia - brúsenie vonkajších rotačných plôch (brúsenie do guľata) zapichovacie bezhrotové pozdĺžne

  29. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Základné metódy brúsenia - brúsenie vnútorných rotačných plôch zapichovacie bezhrotové pozdĺžne

  30. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Základné metódy brúsenia - brúsenie rovinných plôch obvodom kotúča s kruhovým pohybom obrobku obvodom kotúča s pozdĺžnym pohybom obrobku čelom kotúča s pozdĺžnym pohybom obrobku

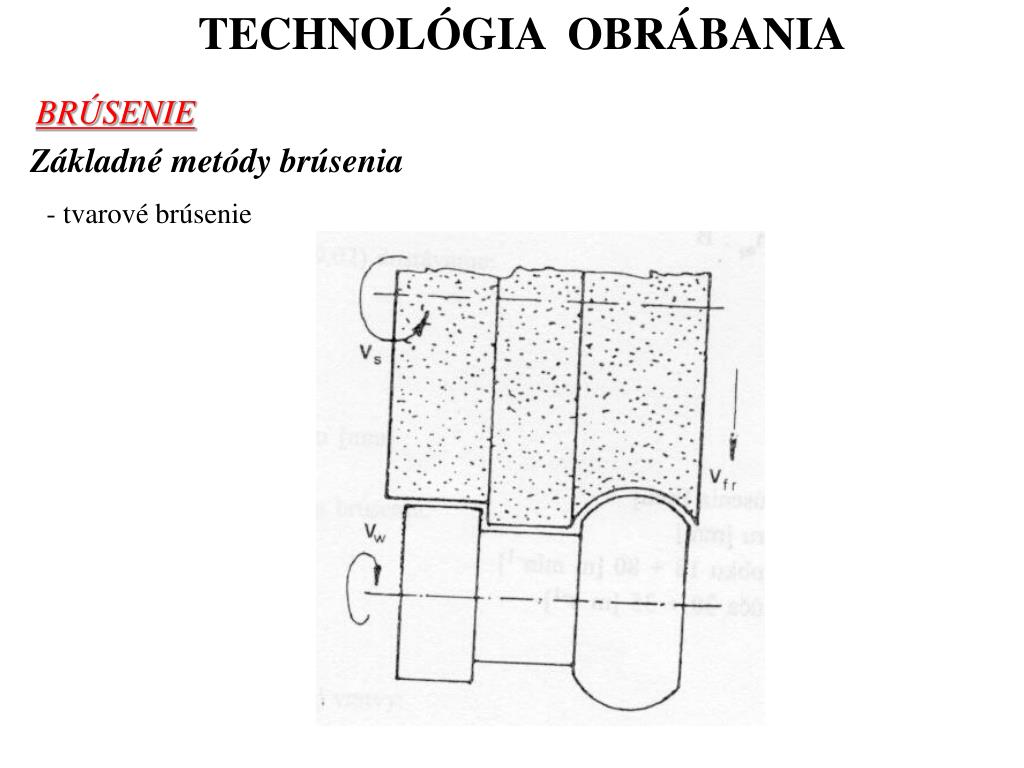

  31. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Základné metódy brúsenia - tvarové brúsenie

  32. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Brúsne nástroje • brúsne kotúče • brúsne segmenty • obťahovacie kamene • brúsne pilníky, pásy a papiere

  33. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Brúsne nástroje - tvary brúsnych kotúčov: a/ plochý b/ jednostranne skosený c/ plochý s jednostranným vybraním d/ plochý s obojstranným vybraním e/ obojstranne kužeľový f/ prstencový g/ hrncový h/ miskový i/ tanierový

  34. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Stroje - brúsky • univerzálne • hrotové • bezhrotové • rovinné • nástrojárske • špeciálne

  35. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Stroje - brúsky • univerzálne • hrotové • bezhrotové • rovinné • nástrojárske • špeciálne

  36. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Stroje - brúsky • univerzálne • hrotové • bezhrotové • rovinné • nástrojárske • špeciálne

  37. TECHNOLÓGIA OBRÁBANIA BRÚSENIE Stroje - brúsky • univerzálne • hrotové • bezhrotové • rovinné • nástrojárske • špeciálne

  38. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV lapovanie - jemné hladenie, prehladzovanie - obrobok a nástroj s voľným brusivom sa po sebe navzájom pohybujú - možnosť zhotovenia opticky presných plôch so zrkadlovým leskom

  39. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV lapovanie - stroje

  40. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV honovanie - proces jemného rezania mnohoklinovým nástrojom z brúsnych zŕn, ktorým sa dosahuje vysoká akosť a rozmerová i tvarová presnosť obrobku - najčastejšie uplatnenie pri dokončovaní valcovitých otvorov

  41. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV honovanie - nástroj:honovacia hlavica

  42. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV honovanie - honovacie stroje

  43. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV superfinišovanie - spôsob jemného dokončovania povrchov strojových súčiastok jemnozrnnými kameňmi pri nízkej reznej rýchlosti (15m/min) a malých špecifických tlakoch nástrojov na obrábanú plochu (0.05-0,3MPa)

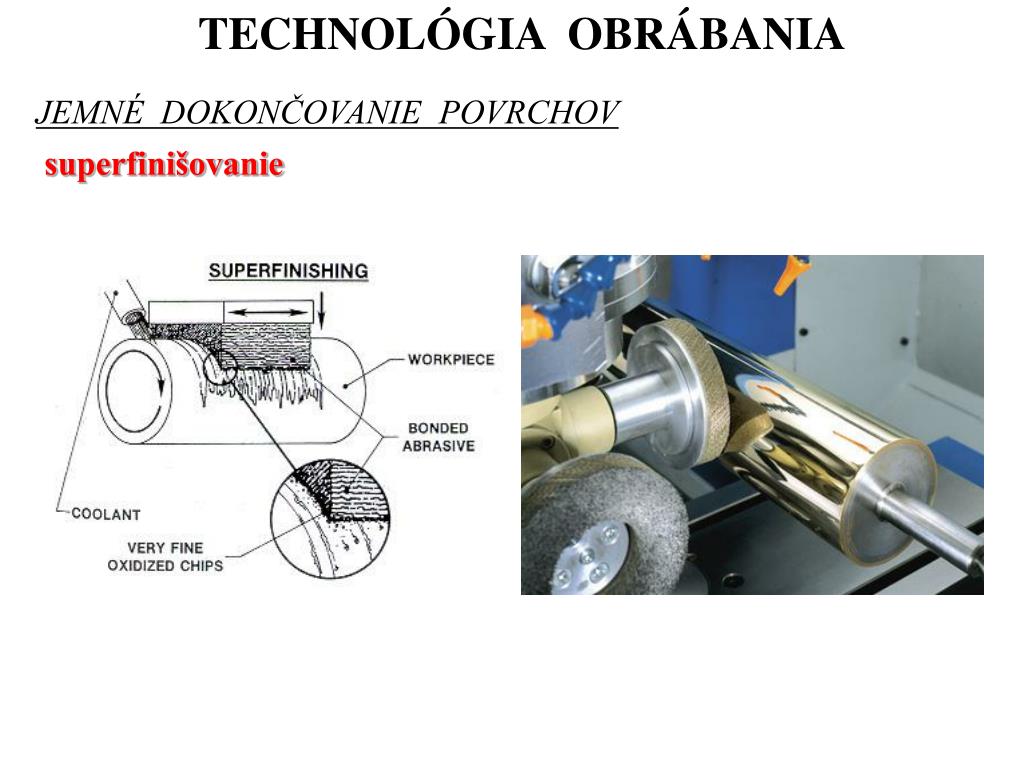

  44. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV superfinišovanie

  45. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV Superfinišovanie – uberanie materiálu

  46. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV superfinišovanie - nástroje

  47. TECHNOLÓGIA OBRÁBANIA JEMNÉ DOKONČOVANIE POVRCHOV superfinišovanie - stroje

  48. TECHNOLÓGIA MONTÁŽE Montáž - výrobná činnosť, ktorej cieľom je vytvoriť z montážnych prvkov technický útvar, výrobok Súčiastka - prvok tvoriaci nerozoberateľný celok Montážna podskupina - jednoduchý montážny celok vytvorený spojením viacerých súčiastok Montážna skupina - zložitý montážny celok, pozostávajúci zo spojenia jednej a viacerých podskupín, dielov a súčiastok Druhy montážnych spojení - rozoberateľné - nerozoberateľné Presnosť montáže - rozmerový obvod: vzájomne zviazaný súbor rozmerov vzťahujúcich sa k viacerým funkčným plochám súčiastok a určujúcich ich vzájomnú polohu - rozmerový reťazec:skladá sa z rozmerov v sledovanom okruhu

  49. STROJÁRSKA METROLÓGIA MERANIE DĹŽOK posuvné meradlá Rozlíšiteľnosť čítania meraného rozmeru : - stupnica s noniem 0,1 (0,05; 0,02) mm - s kruhovým číselníkom 0,05 (0,01) mm - s digitálnym odmeriavaním 0,01 mm

  50. STROJÁRSKA METROLÓGIA MERANIE DĹŽOK posuvné meradlá
