欢迎大家来到 《 工程燃烧学 Ⅰ》 课堂！. 课程名称： 工程燃烧学 Ⅰ 课号： 0183100310-1 课程属性：热能与动力工程学科专业基础课程必修课程 教材： 工程燃烧学，汪军、马其良、张振东，中国电力出版社， 2008.7 参考教材：燃烧学，严传俊、范玮，西北工业大学出版社， 2008.7 燃烧学，徐通模，机械工业出版社， 2011.1 燃烧学导论， Stephen R Turns （著），姚强，李水清，王宇（译），清华大学出版社， 2009.4
E N D
欢迎大家来到 《工程燃烧学Ⅰ》 课堂！ 课程名称：工程燃烧学Ⅰ 课号：0183100310-1 课程属性：热能与动力工程学科专业基础课程必修课程 教材：工程燃烧学，汪军、马其良、张振东，中国电力出版社，2008.7 参考教材：燃烧学，严传俊、范玮，西北工业大学出版社，2008.7 燃烧学，徐通模，机械工业出版社，2011.1 燃烧学导论，Stephen R Turns（著），姚强，李水清，王宇（译），清华大学出版社，2009.4 任课教师：牛胜利（email：nsl@sdu.edu.cn；电话：92414；手机：13853147906） 韩奎华 办公地点：山东大学千佛山校区热力楼308室 School of Energy and Power Engineering
工程燃烧计算 • 燃烧过程的化学反应 • 燃烧空气量的计算 • 燃烧烟气量的计算 • 燃烧温度的计算 • 燃烧方程式及过量空气系数的检测计算
燃烧过程的化学反应 工程燃烧计算基础： （1）在工程计算中，一般按单位数量燃料量考虑，即1kg（液体和固体燃料）或1Nm3（气体燃料）。 （2）空气和烟气均作为理想气体处理。 （3）只关心宏观结果，不探索内部反应过程。 （4）燃料中可燃成分C、H、S与氧的化学反应关系式及在相关反应中的质量平衡式，是工程燃烧计算的基础。 School of Energy and Power Engineering
燃烧过程的化学反应 碳完全燃烧时 碳不完全燃烧时 氢完全燃烧时 School of Energy and Power Engineering

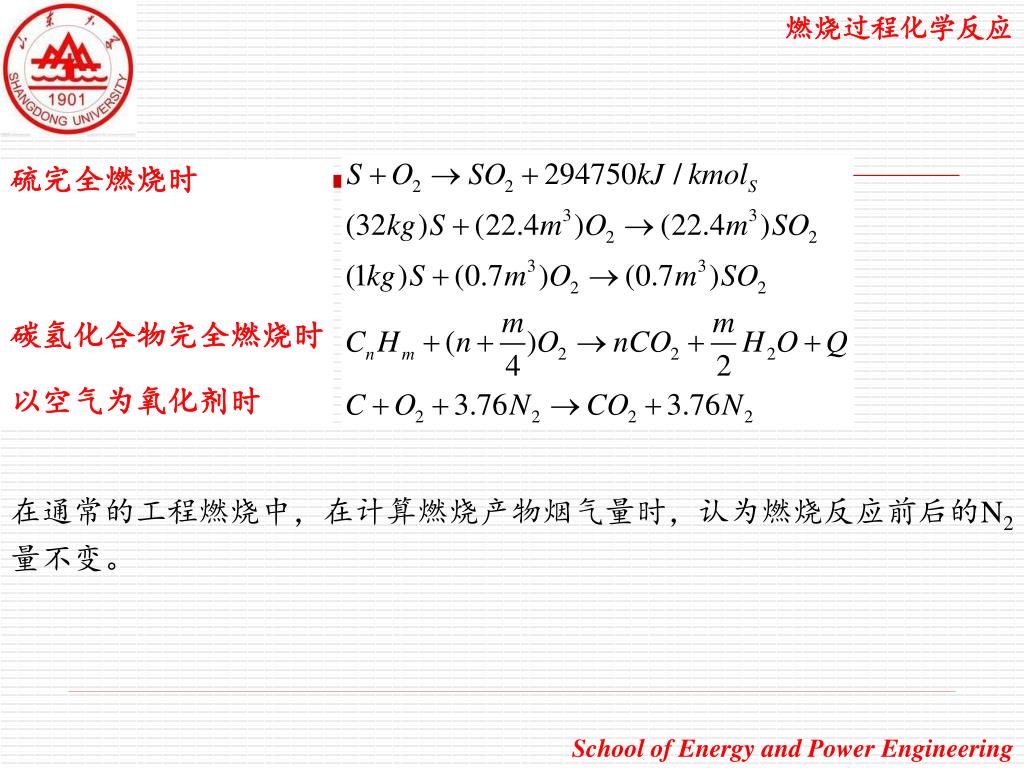

燃烧过程化学反应 硫完全燃烧时 碳氢化合物完全燃烧时 以空气为氧化剂时 在通常的工程燃烧中，在计算燃烧产物烟气量时，认为燃烧反应前后的N2量不变。 School of Energy and Power Engineering
燃烧空气量计算 理论空气量：1kg（或1m3）燃料完全燃烧时所需的最小空气量（燃烧产物烟气中氧气为零）； 可用容积V0或者质量L0表示； 通常先计算O2量，再折算成空气量； 1kg燃料完全燃烧所需氧气体积量为： 实质上是1kg（或1m3）燃料中的可燃元素C、H、S等完全燃烧所需的最小空气量； 空气量体积数 空气量质量数 School of Energy and Power Engineering
燃烧空气量计算 当量碳量： 气体燃料应按照收到基湿成分为基准进行计算。 School of Energy and Power Engineering
燃烧空气量计算 过量空气系数：实际空气量Vk与理论空气量V0之比。 炉膛出口过量空气系数， ：燃烧过程在炉膛出口处结束，其值大小直接影响燃烧效率和热效率；过大将造成过大的排烟热损失并使炉温偏低，不利于燃烧，过小会造成固体及气体不完全燃烧损失过大，且污染物排放浓度过高。 School of Energy and Power Engineering
燃烧空气量计算 作业 某锅炉燃煤特性如下：Car=50.36%，Har=2.76%，Oar=6.52%，Nar=0.89%，Sar=1.65%，Aar=30.3%，Mar=7.52%。 计算：（1）该煤种燃烧所需的理论空气量； （2）若过量空气系数为1.25，求实际空气量。 School of Energy and Power Engineering
化学恰当比 化学恰当比定义为所有的反应物都按化学反应方程规定的比例完全燃烧的反应。以碳氢燃烧CxHy和空气为例： 空气-燃料化学恰当比（空-燃比）定义为化学恰当反应时消耗的空气-燃料质量比，其数值等于1kg燃料完全燃烧时所需的空气质量。 School of Energy and Power Engineering
化学恰当比 当量比Φ常用来定量表示燃料和氧化剂的混合物的配比情况。 对于富燃料混合物，Φ>1；对于贫燃料混合物，Φ<1；对于化学恰当比混合物，Φ=1。 当量比Φ是决定燃烧系统性能最重要的参数之一。 School of Energy and Power Engineering
化学恰当比 作业 一个小型低辐射、固定的燃气涡轮机发动机，当它在全负荷（功率为3950kW）条件下工作时，空气的质量流量为15.9kg/s，混气的当量比为0.286。假设燃料（天然气）的等效组成可表示为C1.16H4.32，试确定燃料的质量流量和发动机的空-燃比（A/F）。 School of Energy and Power Engineering
燃烧烟气量计算 理论烟气量：1kg（1m3标况）固体、液体（气体）燃料在α=1的情况下完全燃烧所生成的烟气量。 基于气体燃料湿成分 School of Energy and Power Engineering
燃烧烟气量计算 完全燃烧时的实际烟气量：在α＞1条件下，单位体积或单位质量的气、液、固燃料在实际空气量Vk下完全燃烧所产生的烟气量。 针对液体和固体： 针对气体（基于气体燃料湿成分）： School of Energy and Power Engineering
燃烧烟气量计算 不完全燃烧时的烟气量：假定烟气中的不完全燃烧产物只有CO，忽略H2和CH4等。 CO2和CO体积计算： 若碳不完全燃烧产物只有CO，则不论燃烧完全与否，烟气中碳的燃烧产物的总体积不变。 School of Energy and Power Engineering
燃烧烟气量计算 O2和N2体积计算： 不完全燃烧时，烟气中O2的体积等于过量空气中O2的体积与不完全燃烧时少消耗的O2体积之和 N2体积为： 当过量空气系数大于1时，如发生不完全燃烧，则烟气体积相对于完全燃烧要增大。 School of Energy and Power Engineering

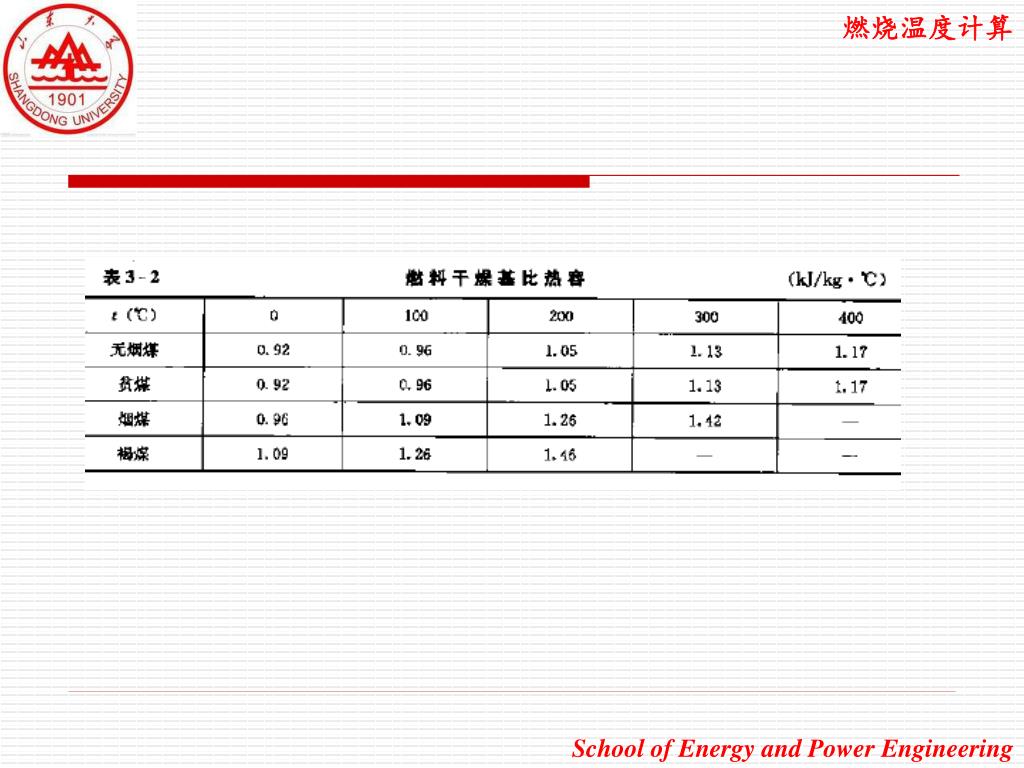

燃烧温度计算 燃烧温度：燃料燃烧产生的烟气所达到的温度，可通过燃烧前后的能量平衡方程求得。 若以1kg燃料为基准进行热平衡计算，且以0℃为基准温度，则 (ct)k为1m3干空气连同其携带的水蒸气在温度为t时的焓 cp,ar为燃料干燥基比热容。 School of Energy and Power Engineering
燃烧温度计算 School of Energy and Power Engineering
燃烧温度计算 School of Energy and Power Engineering
燃烧温度计算 燃烧产物所拥有的物理显热Qy对于1kg燃料而言 实际燃烧温度： 假设燃料在绝热系统中进行完全燃烧，则用理论燃烧温度表征，又称绝热燃烧温度，表示某种燃料在某一燃烧条件下所能达到的最高温度。 如果忽略高温气体分解热，则理论燃烧温度可简化为 School of Energy and Power Engineering
燃烧温度计算 理论发热温度：如果空气和燃料均不预热（即hr=0和hk=0），且过量空气系数α=1，则燃料温度只和燃料性质有关。 实际燃烧过程中，由于散热损失Qcr和不完全燃烧损失Qwr计算很复杂，且与燃烧装置、结构及热工过程有关，引入燃烧温度修正系数（其值约为0.6-0.9），则实际燃烧温度为： School of Energy and Power Engineering
燃烧温度计算9.27 燃烧产物平均比定压热容： 燃烧产物焓： 理论烟气焓 理论空气焓 飞灰的焓 School of Energy and Power Engineering
燃烧温度计算 燃烧产物高温分解热计算： 高温下燃烧产物的分解度与体系的温度和压力有关。 热分解是吸热反应，温度越高，燃烧产物的热分解越强烈；热分解大都引起体积增加，炉内压力高，热分解则较弱；常压锅炉中，只有在温度高于1800℃时才考虑热分解。 School of Energy and Power Engineering

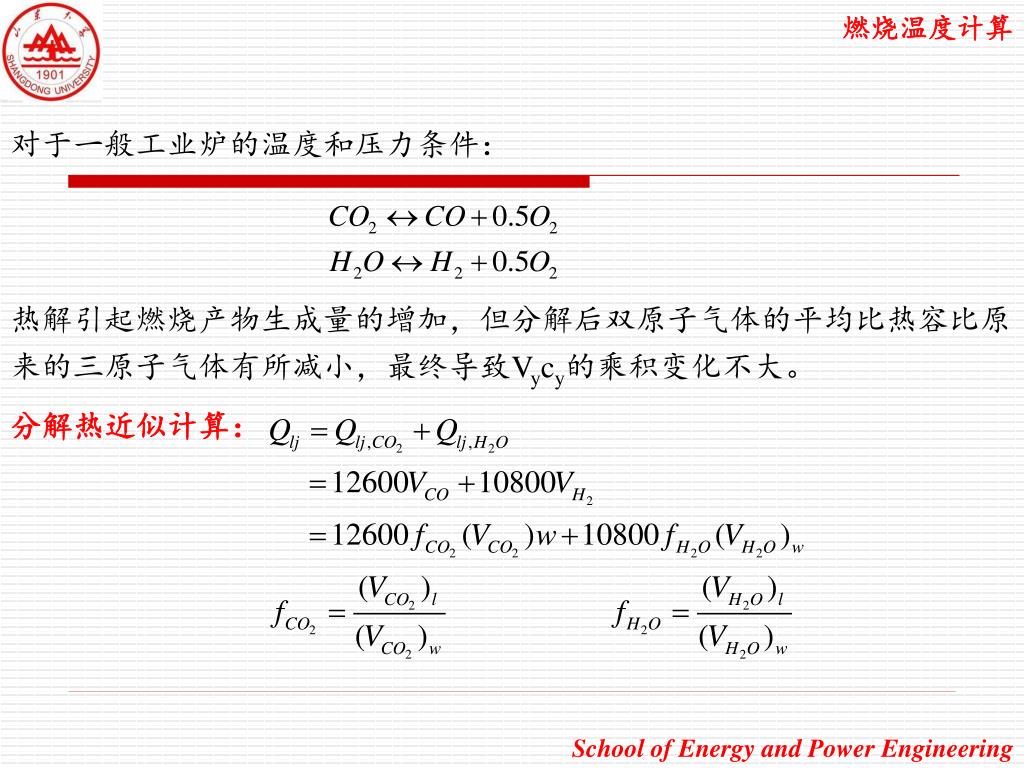

燃烧温度计算 对于一般工业炉的温度和压力条件： 热解引起燃烧产物生成量的增加，但分解后双原子气体的平均比热容比原来的三原子气体有所减小，最终导致Vycy的乘积变化不大。 分解热近似计算： School of Energy and Power Engineering
燃烧温度计算 离解度f与温度和气体分压力有关；温度越高，f越大； 气体分压力越高，f越小； 相同的温度和压力条件下，CO2的离解度比H2O的离解度大得多。 School of Energy and Power Engineering

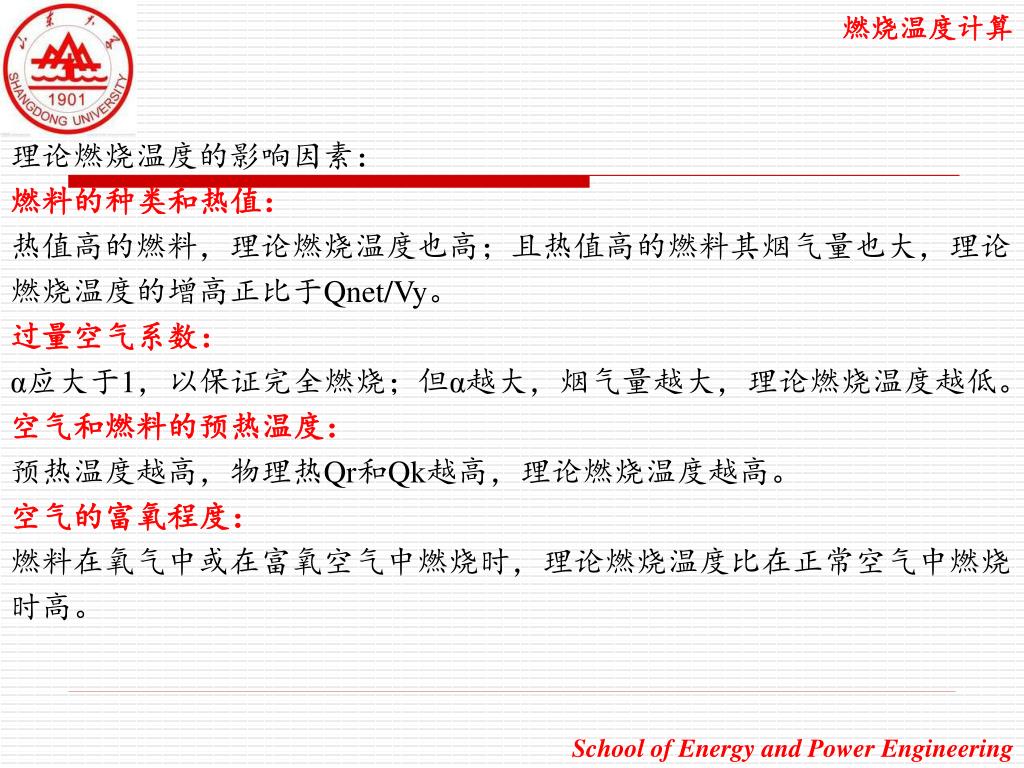

燃烧温度计算 理论燃烧温度的影响因素： 燃料的种类和热值： 热值高的燃料，理论燃烧温度也高；且热值高的燃料其烟气量也大，理论燃烧温度的增高正比于Qnet/Vy。 过量空气系数： α应大于1，以保证完全燃烧；但α越大，烟气量越大，理论燃烧温度越低。 空气和燃料的预热温度： 预热温度越高，物理热Qr和Qk越高，理论燃烧温度越高。 空气的富氧程度： 燃料在氧气中或在富氧空气中燃烧时，理论燃烧温度比在正常空气中燃烧时高。 School of Energy and Power Engineering
燃烧温度计算 理论发热温度烟气平均定压比热容： 实际燃烧温度的计算： ty很难用理论方法计算，要确定燃烧过程中的各项不完全燃烧损失、各项散热损失及传热量，再采用热平衡方法确定其数值，可由通用的燃烧温度修正系数φ确定。 School of Energy and Power Engineering
燃烧检测及燃烧效率 • 燃烧方程式 • 利用燃烧计算的基本原理，建立燃烧产物各组分之间的关系式，以验证烟气成分分析的正确性，并反映燃料和燃烧产物的特性及燃烧过程的质量。 • 全燃烧方程式 • 在完全燃烧情况下，烟气各组分应满足的关系为 • 不完全燃烧方程式 • 不完全燃烧时，烟气各组分应满足的关系为 • 气体分析方程 • 考虑不完全燃烧中的H2和CH4，应满足的气体方程式为 School of Energy and Power Engineering

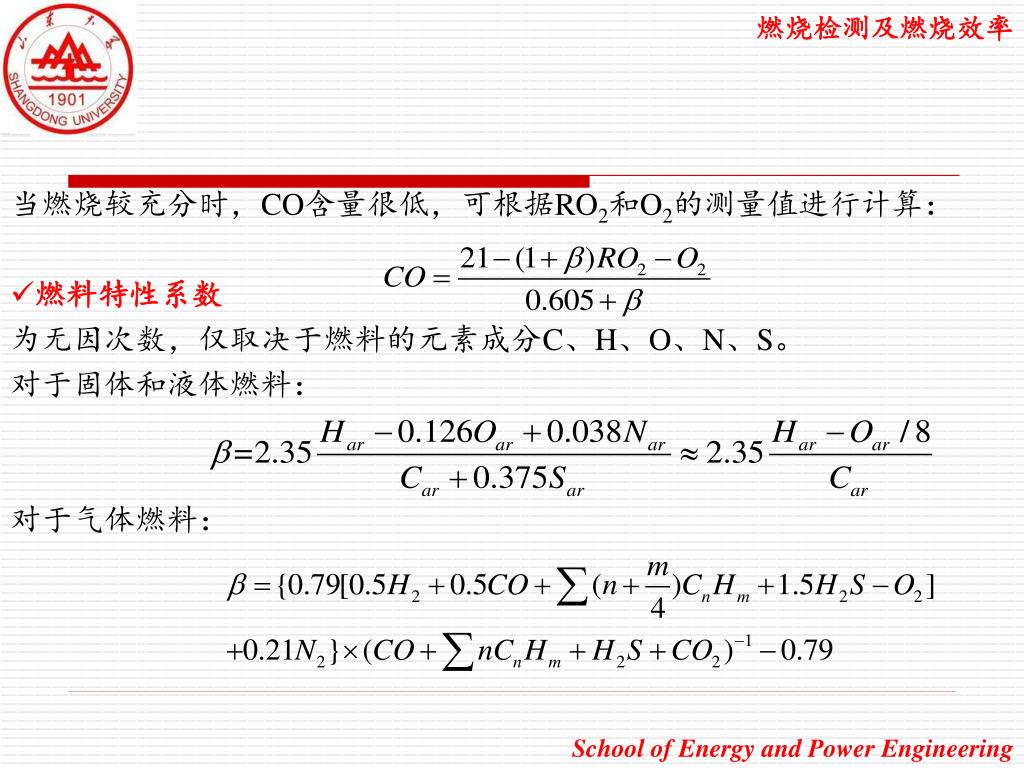

燃烧检测及燃烧效率 • 当燃烧较充分时，CO含量很低，可根据RO2和O2的测量值进行计算： • 燃料特性系数 • 为无因次数，仅取决于燃料的元素成分C、H、O、N、S。 • 对于固体和液体燃料： • 对于气体燃料： School of Energy and Power Engineering
燃烧检测及燃烧效率 为讨论β和RO2的关系，将完全燃烧方程式改写为： 若烟气中无过剩O2，即过量空气系数为1，且完全燃烧，则烟气中三原子气体的容积成分将达到最大值 School of Energy and Power Engineering

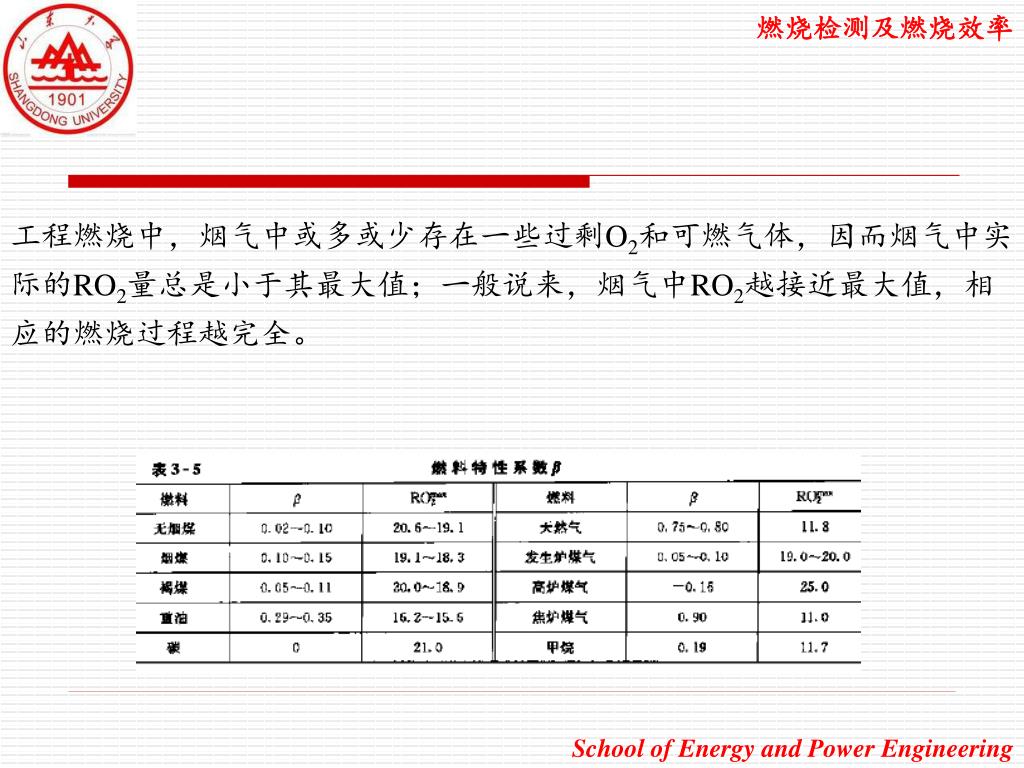

燃烧检测及燃烧效率 工程燃烧中，烟气中或多或少存在一些过剩O2和可燃气体，因而烟气中实际的RO2量总是小于其最大值；一般说来，烟气中RO2越接近最大值，相应的燃烧过程越完全。 School of Energy and Power Engineering
燃烧检测及燃烧效率 过量空气系数的检测计算 对于燃烧设备的设计，过量空气系数α根据实践经验与工艺条件或参考相关标准选取； 对于燃烧设备的运行α，α根据烟气分析测得的烟气成分确定。 忽略固液燃料中少量的Nar后 School of Energy and Power Engineering
燃烧检测及燃烧效率 不完全燃烧时 完全燃烧时 School of Energy and Power Engineering

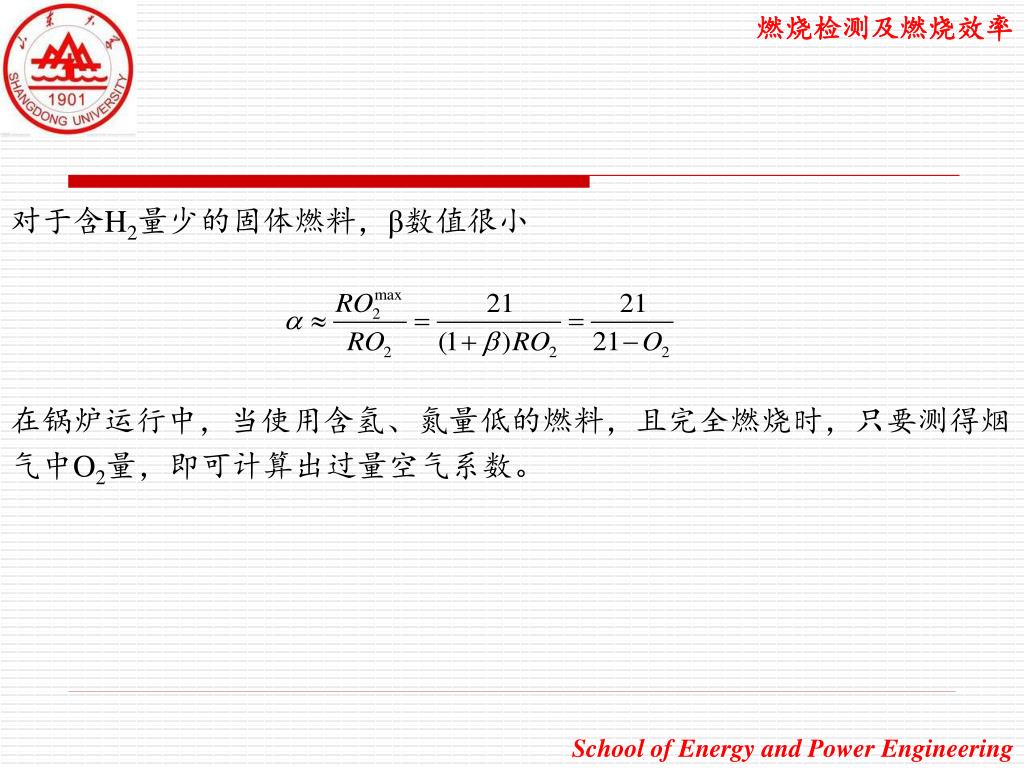

燃烧检测及燃烧效率 对于含H2量少的固体燃料，β数值很小 在锅炉运行中，当使用含氢、氮量低的燃料，且完全燃烧时，只要测得烟气中O2量，即可计算出过量空气系数。 School of Energy and Power Engineering
燃烧检测及燃烧效率 作业 对于氢、氮含量低的固体燃料，推导完全燃烧工况下，该运行设备过量空气系数与烟气中氧气浓度的关系。 School of Energy and Power Engineering
燃烧检测及燃烧效率 对于气体燃料的不完全燃烧 若气体燃料N2很小，且H2和CH4可忽略 若气体燃料N2含量很少，且完全燃烧 School of Energy and Power Engineering
燃烧反应热力学基础 • 燃烧状态方程 • 蒸发潜热 • 生成焓与反应焓 • 化学平衡

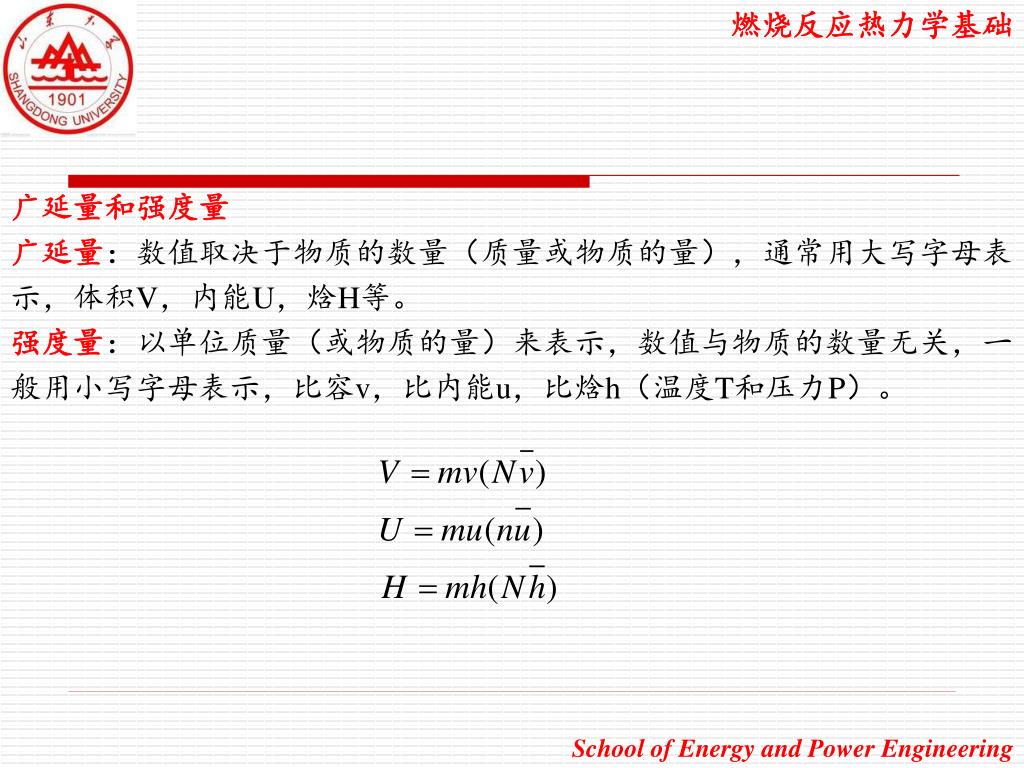

燃烧反应热力学基础 广延量和强度量 广延量：数值取决于物质的数量（质量或物质的量），通常用大写字母表示，体积V，内能U，焓H等。 强度量：以单位质量（或物质的量）来表示，数值与物质的数量无关，一般用小写字母表示，比容v，比内能u，比焓h（温度T和压力P）。 School of Energy and Power Engineering

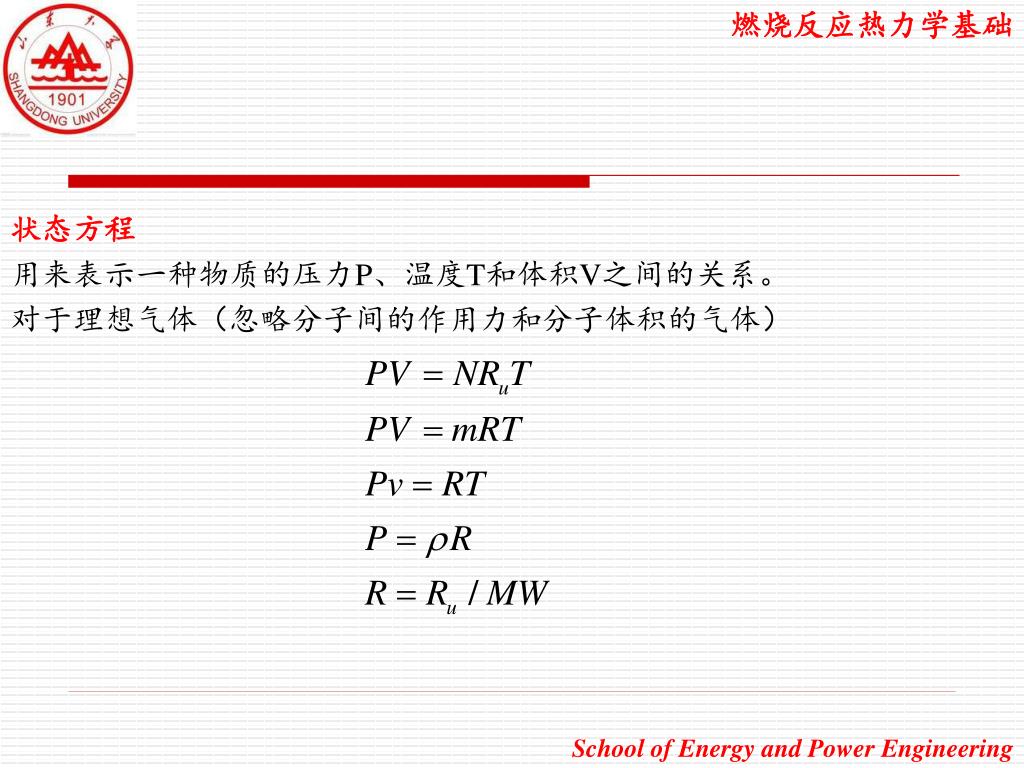

燃烧反应热力学基础 状态方程 用来表示一种物质的压力P、温度T和体积V之间的关系。 对于理想气体（忽略分子间的作用力和分子体积的气体） School of Energy and Power Engineering
燃烧反应热力学基础 状态的热方程 表示内能或焓与压力和温度关系的方程。 School of Energy and Power Engineering

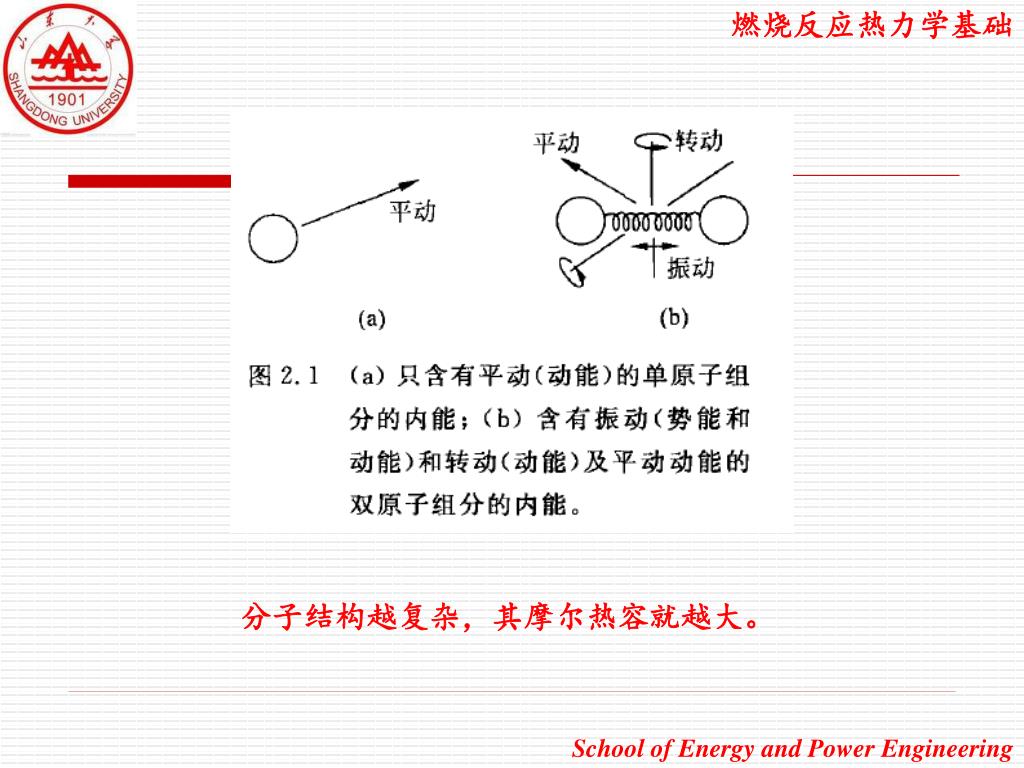

燃烧反应热力学基础 对理想气体，对比容的偏导数和对压力的偏导数都为零 理想气体状态的热方程 不管是实际气体还是理想气体，比热容cv和cp都是温度的函数。 分子内能由三部分组成：平动、振动和转动； 根据量子理论，振动和转动能量储存模式随温度的增加逐渐变得活跃。 School of Energy and Power Engineering
燃烧反应热力学基础 分子结构越复杂，其摩尔热容就越大。 School of Energy and Power Engineering
燃烧反应热力学基础 School of Energy and Power Engineering

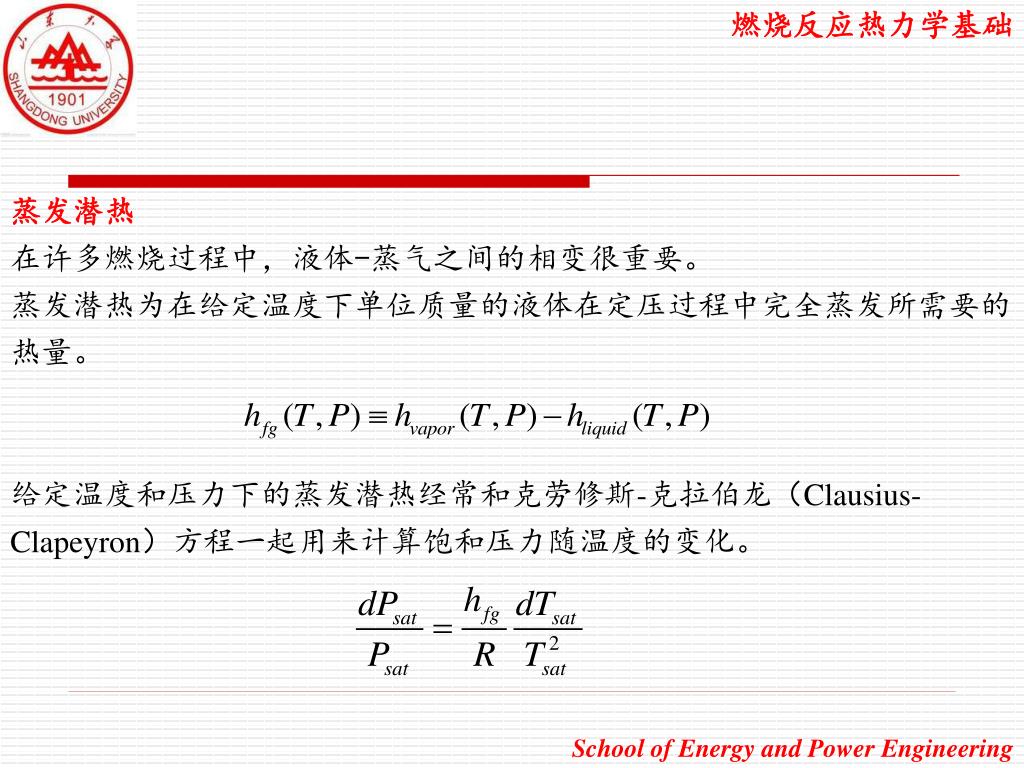

燃烧反应热力学基础 蒸发潜热 在许多燃烧过程中，液体-蒸气之间的相变很重要。 蒸发潜热为在给定温度下单位质量的液体在定压过程中完全蒸发所需要的热量。 给定温度和压力下的蒸发潜热经常和克劳修斯-克拉伯龙（Clausius-Clapeyron）方程一起用来计算饱和压力随温度的变化。 School of Energy and Power Engineering
燃烧反应热力学基础 化合物标准生成焓， ：某化合物的构成元素在标准状态（298K，0.1MPa）下，经化合反应生成1mol该化合物焓的增量，且规定所有元素在标准状态下的标准生成焓均为零。 School of Energy and Power Engineering
燃烧反应热力学基础 绝对焓：等于从某一参考温度开始的显焓的变化，加上在这一参考温度下该组分的生成焓 反应焓：反应在特定的温度和压力下进行，反应物（R）和生成物（P）具有相同的温度和压力，生成物与反应物之间的焓值之差。

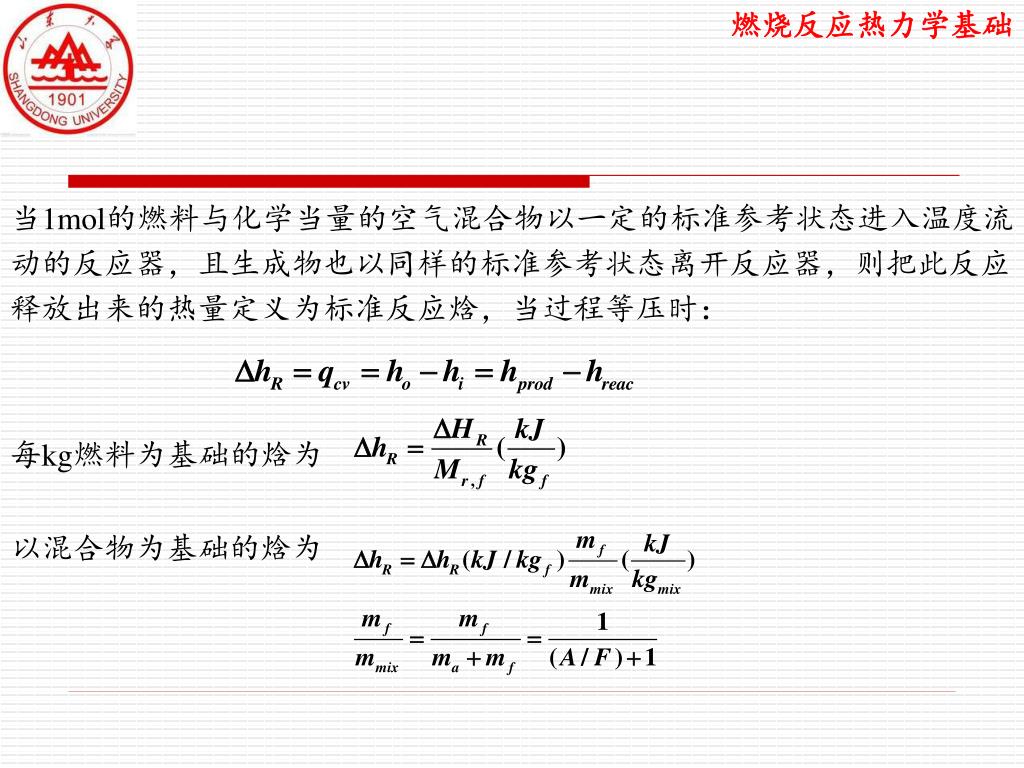

燃烧反应热力学基础 当1mol的燃料与化学当量的空气混合物以一定的标准参考状态进入温度流动的反应器，且生成物也以同样的标准参考状态离开反应器，则把此反应释放出来的热量定义为标准反应焓，当过程等压时： 每kg燃料为基础的焓为 以混合物为基础的焓为
燃烧反应热力学基础 反应焓图解。 以甲烷-空气化学当量混合物为例，假设产物中水为蒸气状态。

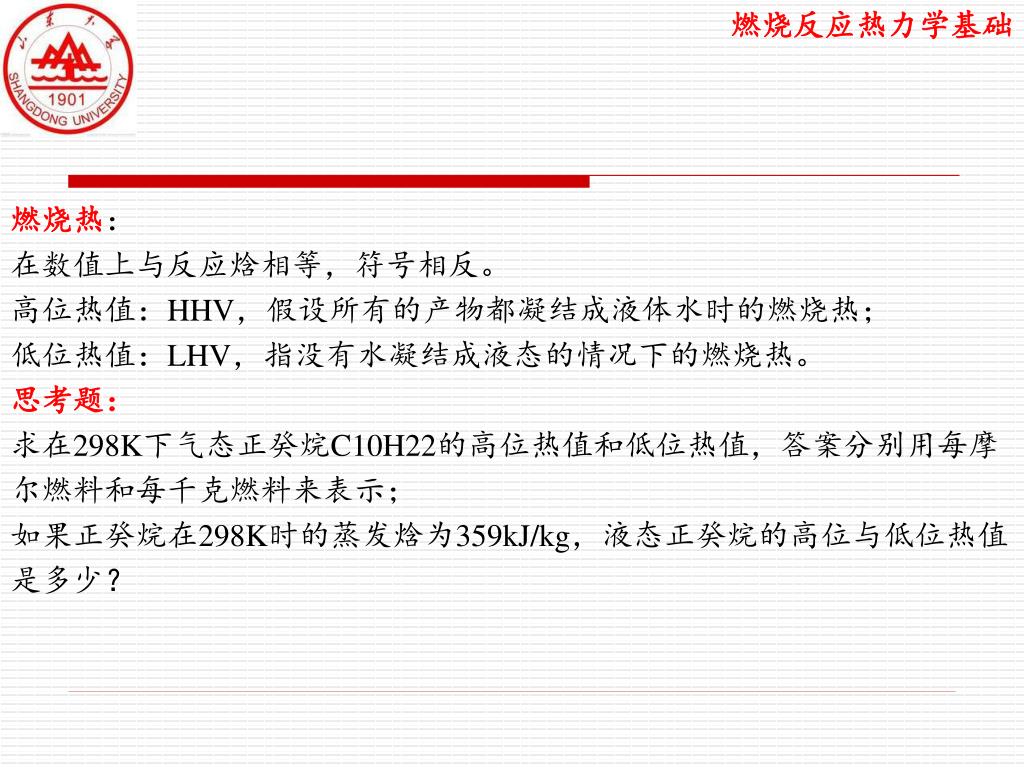

燃烧反应热力学基础 燃烧热： 在数值上与反应焓相等，符号相反。 高位热值：HHV，假设所有的产物都凝结成液体水时的燃烧热； 低位热值：LHV，指没有水凝结成液态的情况下的燃烧热。 思考题： 求在298K下气态正癸烷C10H22的高位热值和低位热值，答案分别用每摩尔燃料和每千克燃料来表示； 如果正癸烷在298K时的蒸发焓为359kJ/kg，液态正癸烷的高位与低位热值是多少？
