  1. ミーティング資料 2007/NOV/15 (THU) 森田

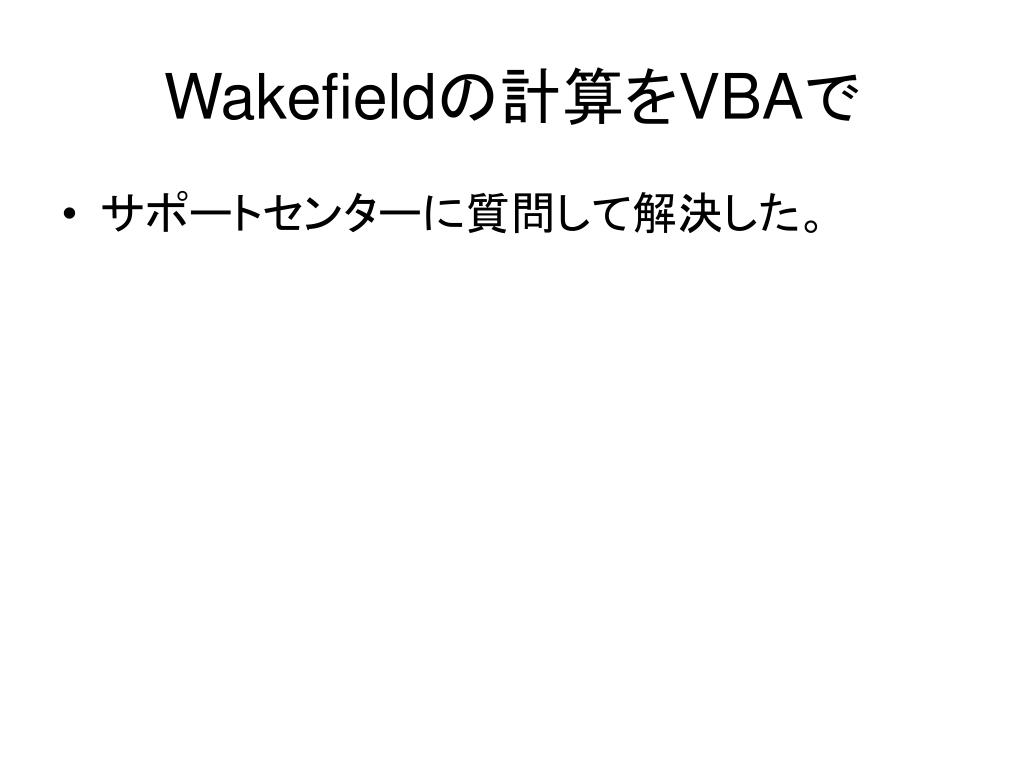

  2. Wakefieldの計算をVBAで • サポートセンターに質問して解決した。

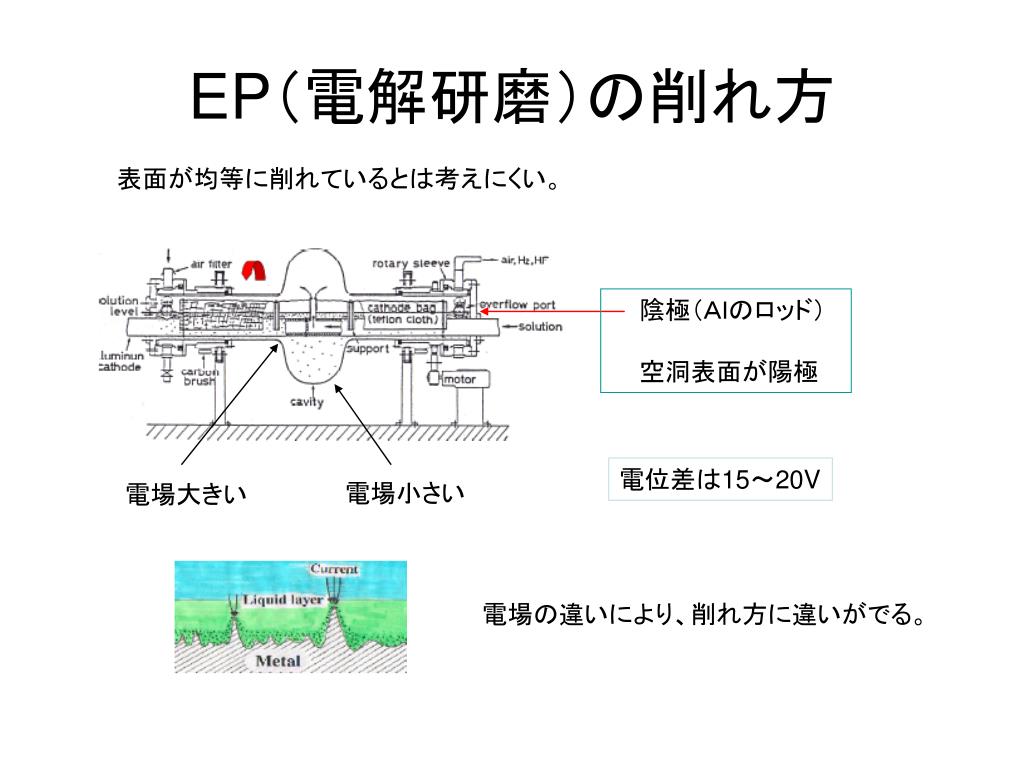

  3. EP（電解研磨）の削れ方 表面が均等に削れているとは考えにくい。 陰極（Ａｌのロッド） 空洞表面が陽極 電位差は15～20V 電場小さい 電場大きい 電場の違いにより、削れ方に違いがでる。

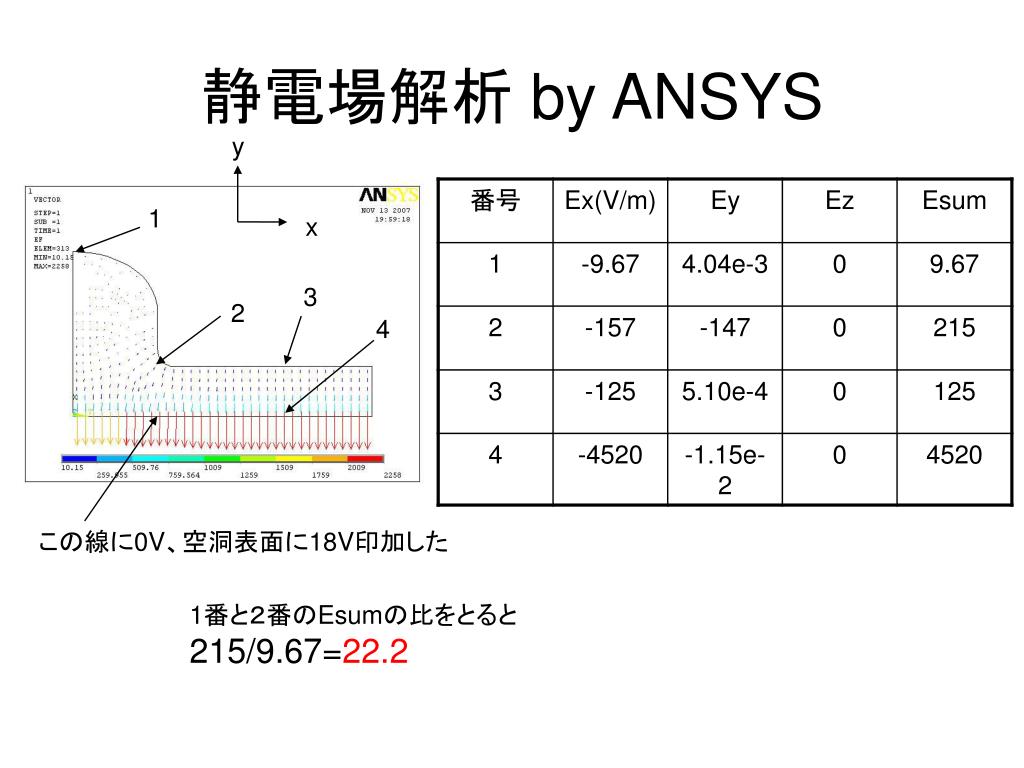

  4. 静電場解析 by ANSYS y 1 x 3 2 4 この線に0V、空洞表面に18V印加した 1番と２番のEsumの比をとると 215/9.67=22.2

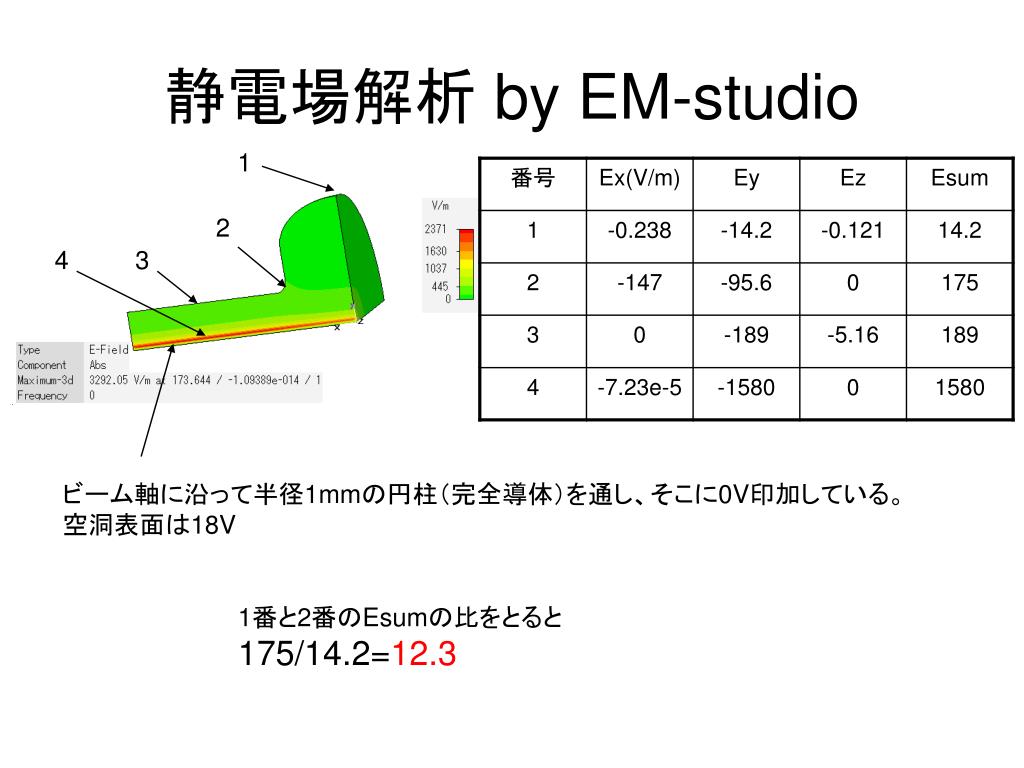

  5. 静電場解析 by EM-studio 1 2 4 3 ビーム軸に沿って半径1mmの円柱（完全導体）を通し、そこに0V印加している。 空洞表面は18V 1番と2番のEsumの比をとると 175/14.2=12.3

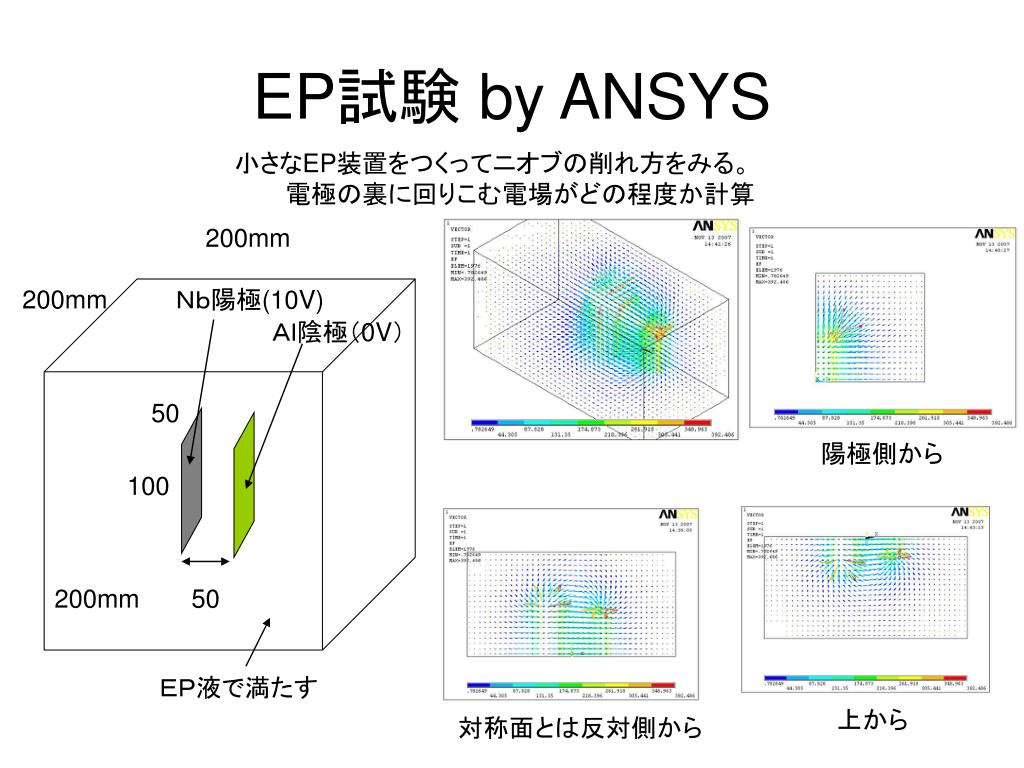

  6. EP試験 by ANSYS 小さなEP装置をつくってニオブの削れ方をみる。 　　　電極の裏に回りこむ電場がどの程度か計算 200mm 200mm Ｎｂ陽極(10V) Ａｌ陰極（0V） 50 陽極側から 100 200mm 50 ＥＰ液で満たす 上から 対称面とは反対側から

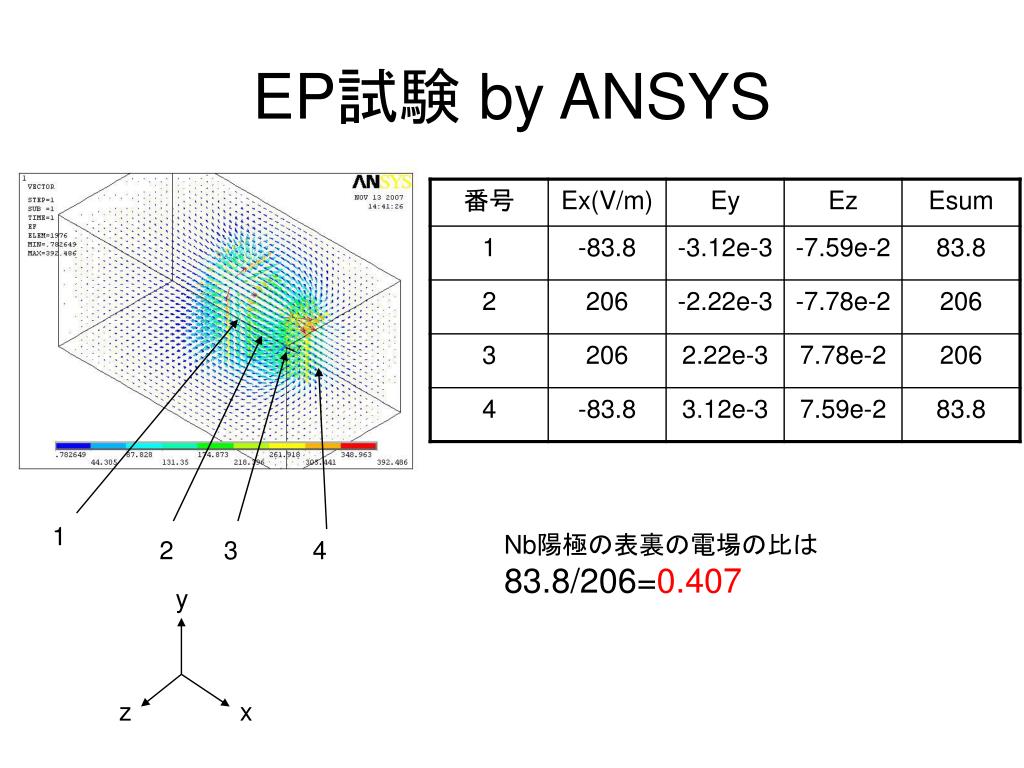

  7. EP試験 by ANSYS 1 Nb陽極の表裏の電場の比は 83.8/206=0.407 2 3 4 y z x
