  1. 江苏省泗阳中等专业学校 精品课程 车工工艺及技能训练 课题四 车三角形内螺纹

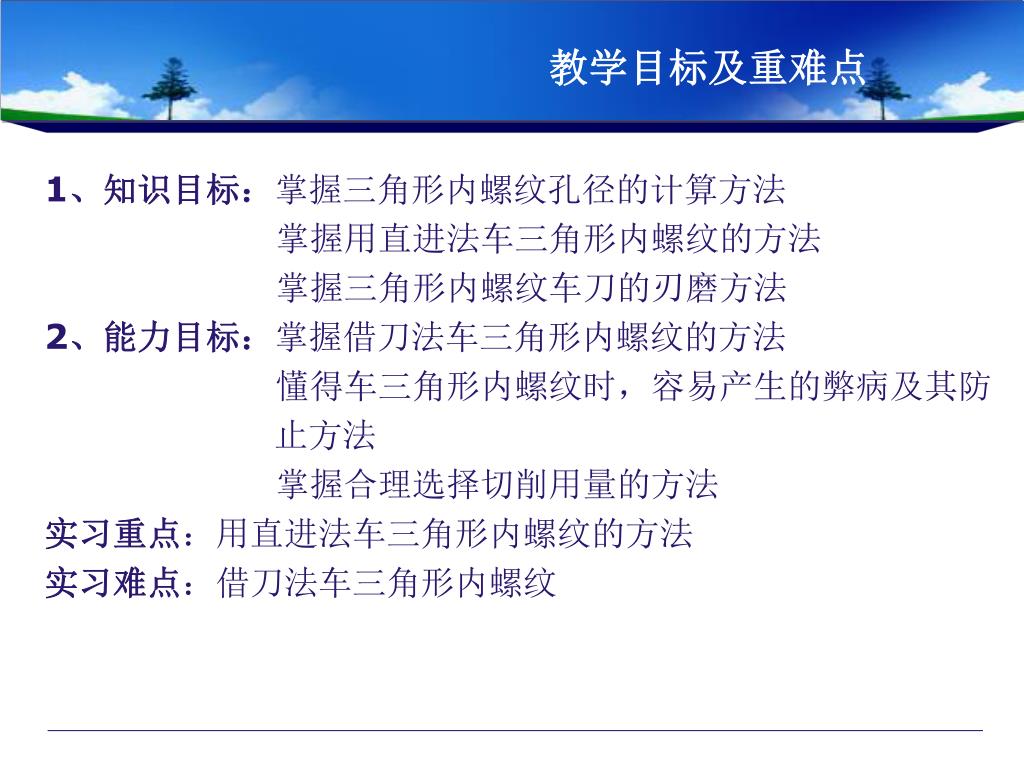

  2. 教学目标及重难点 1、知识目标：掌握三角形内螺纹孔径的计算方法 　　　　　 掌握用直进法车三角形内螺纹的方法 　　　　　 掌握三角形内螺纹车刀的刃磨方法 2、能力目标：掌握借刀法车三角形内螺纹的方法 　　　　　 懂得车三角形内螺纹时，容易产生的弊病及其防 止方法 　　　　　 掌握合理选择切削用量的方法 实习重点：用直进法车三角形内螺纹的方法 实习难点：借刀法车三角形内螺纹

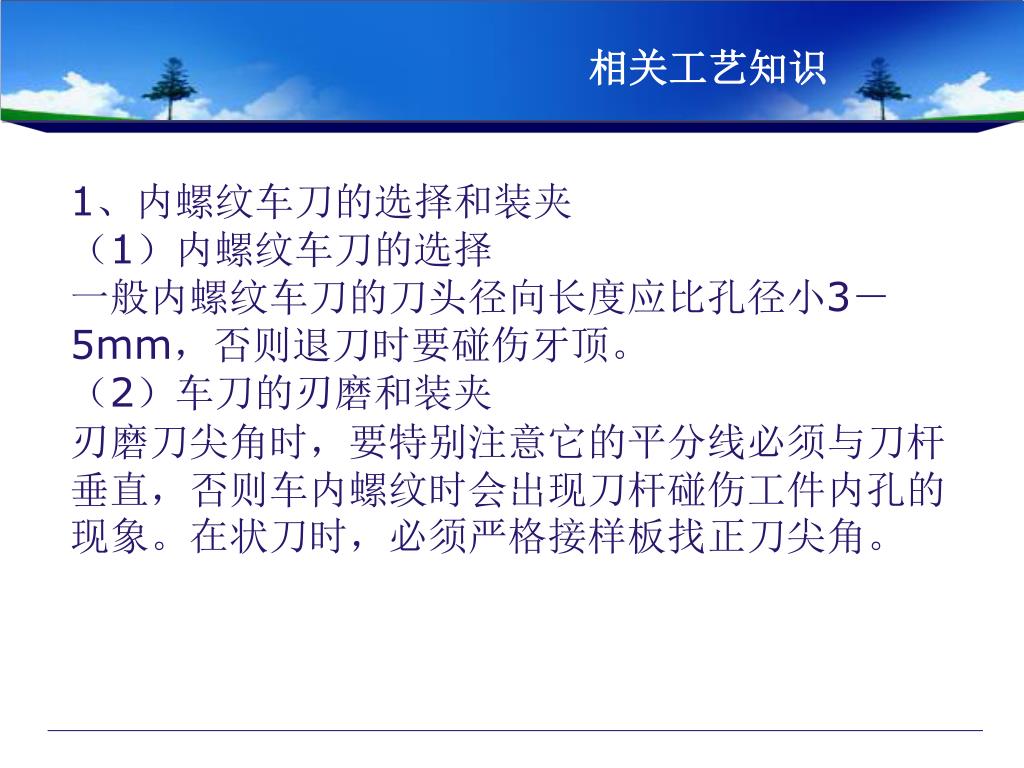

  3. 相关工艺知识 1、内螺纹车刀的选择和装夹 （1）内螺纹车刀的选择 一般内螺纹车刀的刀头径向长度应比孔径小3－5mm，否则退刀时要碰伤牙顶。 （2）车刀的刃磨和装夹 刃磨刀尖角时，要特别注意它的平分线必须与刀杆垂直，否则车内螺纹时会出现刀杆碰伤工件内孔的现象。在状刀时，必须严格接样板找正刀尖角。

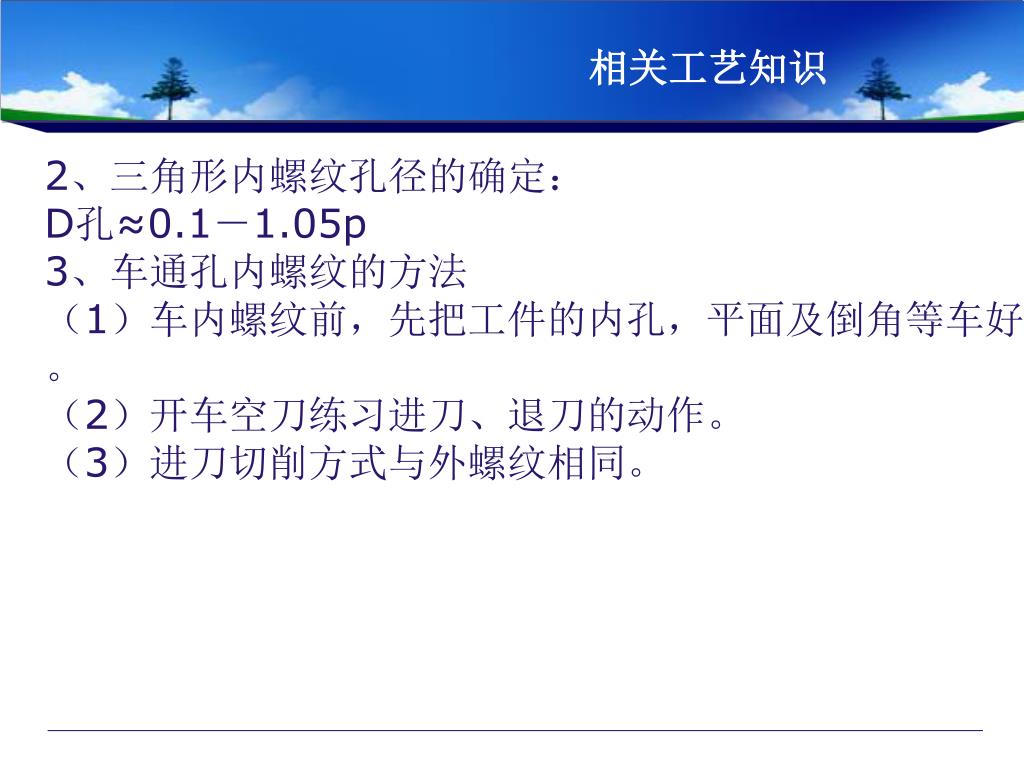

  4. 相关工艺知识 2、三角形内螺纹孔径的确定： D孔≈0.1－1.05p 3、车通孔内螺纹的方法 （1）车内螺纹前，先把工件的内孔，平面及倒角等车好。 （2）开车空刀练习进刀、退刀的动作。 （3）进刀切削方式与外螺纹相同。

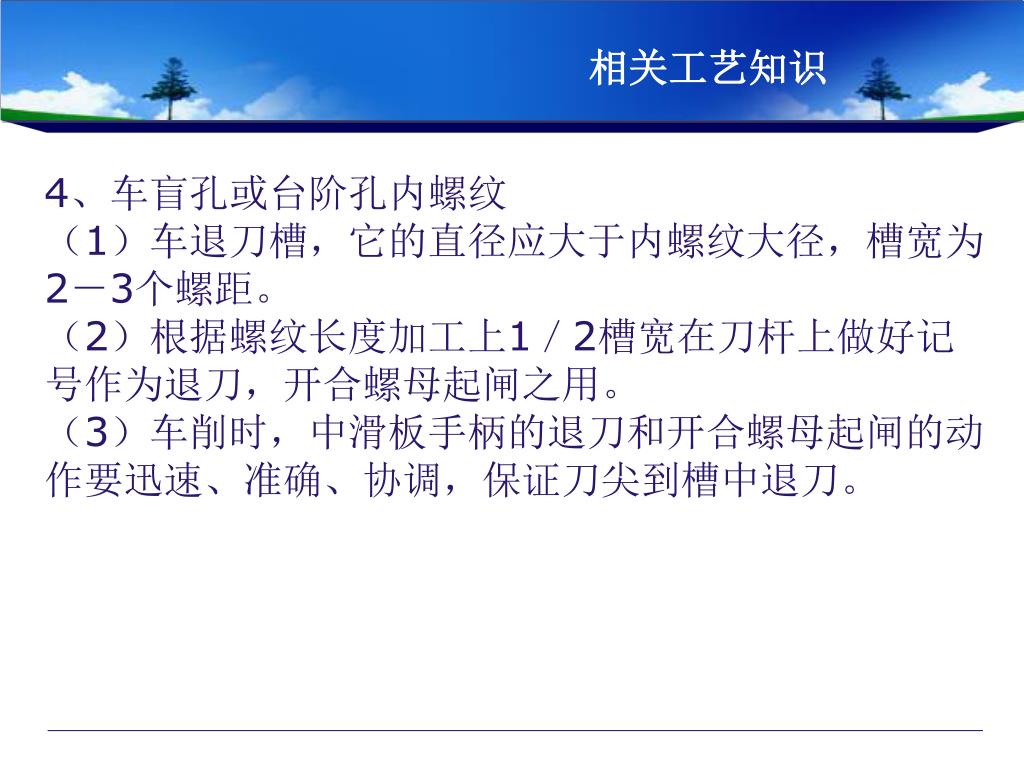

  5. 相关工艺知识 4、车盲孔或台阶孔内螺纹 （1）车退刀槽，它的直径应大于内螺纹大径，槽宽为2－3个螺距。 （2）根据螺纹长度加工上1／2槽宽在刀杆上做好记号作为退刀，开合螺母起闸之用。 （3）车削时，中滑板手柄的退刀和开合螺母起闸的动作要迅速、准确、协调，保证刀尖到槽中退刀。

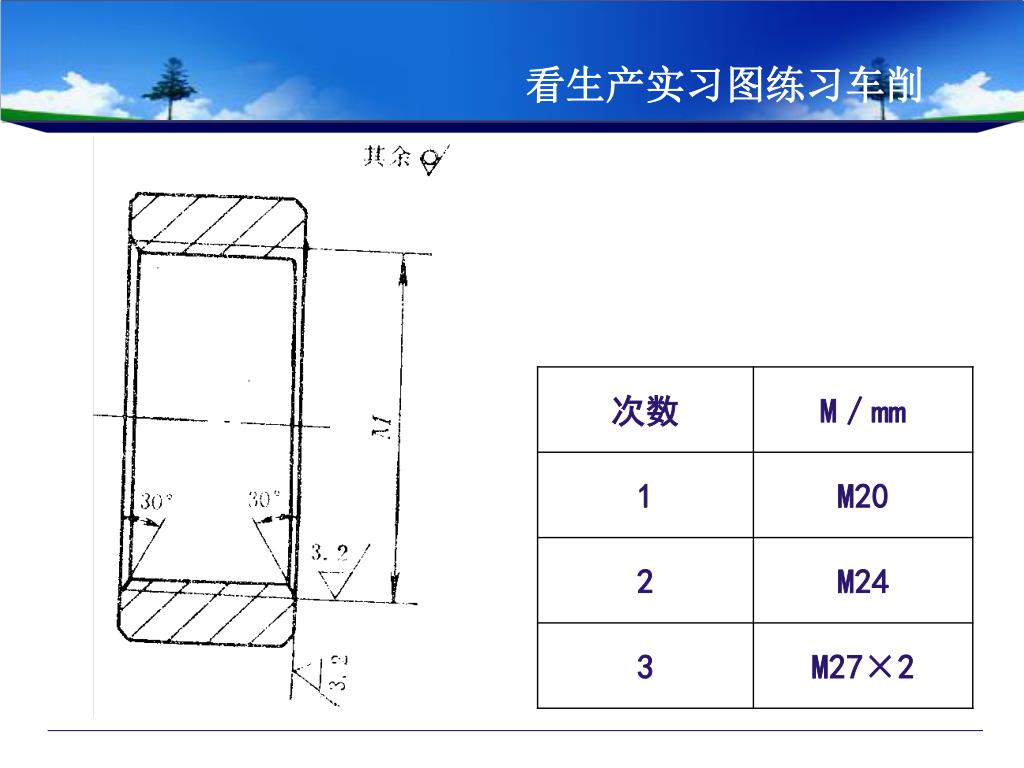

  6. 看生产实习图练习车削

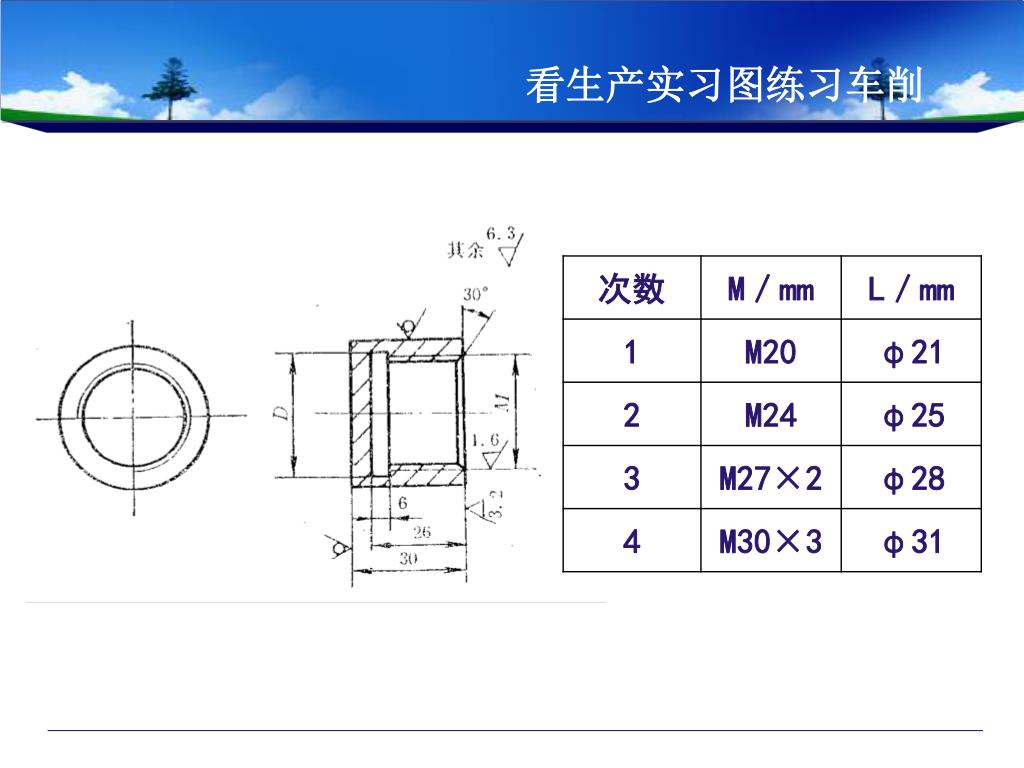

  7. 看生产实习图练习车削

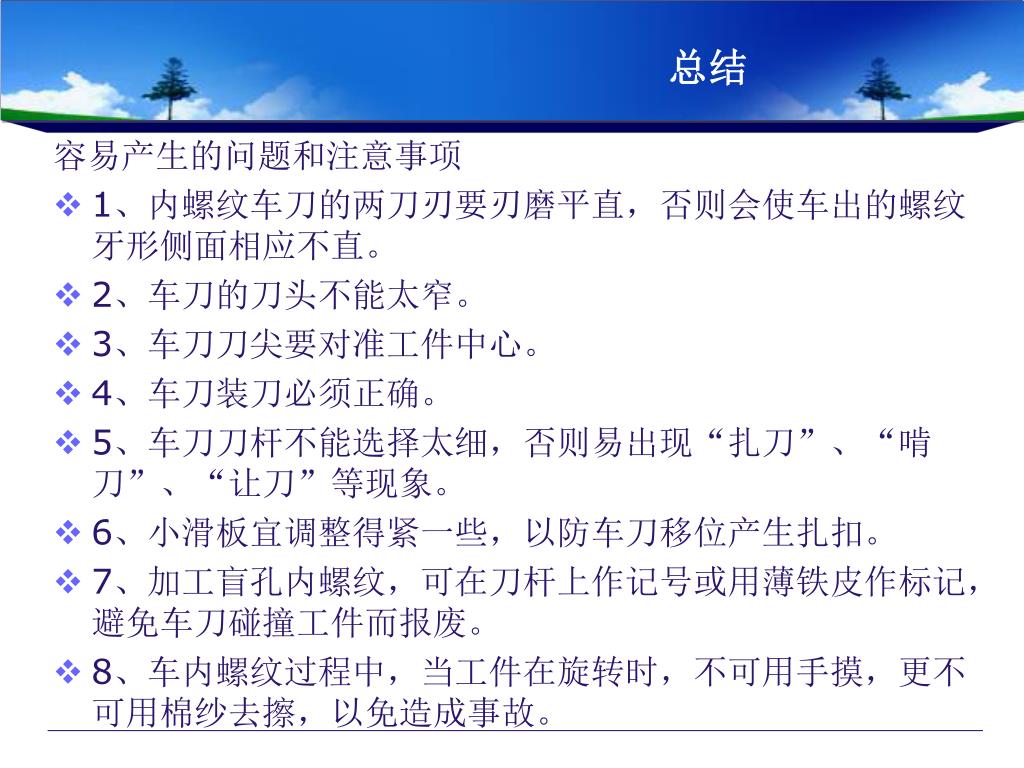

  8. 总结 容易产生的问题和注意事项 • 1、内螺纹车刀的两刀刃要刃磨平直，否则会使车出的螺纹牙形侧面相应不直。 • 2、车刀的刀头不能太窄。 • 3、车刀刀尖要对准工件中心。 • 4、车刀装刀必须正确。 • 5、车刀刀杆不能选择太细，否则易出现“扎刀”、“啃刀”、“让刀”等现象。 • 6、小滑板宜调整得紧一些，以防车刀移位产生扎扣。 • 7、加工盲孔内螺纹，可在刀杆上作记号或用薄铁皮作标记，避免车刀碰撞工件而报废。 • 8、车内螺纹过程中，当工件在旋转时，不可用手摸，更不可用棉纱去擦，以免造成事故。
