  1. 高专会第四次会议 ——格式与流程的革新 BCS营业部北部课北京系 2014年7月11日 张爽

  2. P2基本理念 P2优势介绍 产品阵容

  3. AVC-ULTRA 新压缩算法平台

  4. AVC-ULTRA 1080i 720p 市场需求 母带 DI master Sports master 高效的质量 画质需求 体育, 电视剧, 新闻 Class 100 4:2:2/10bit 100M Class 50 4:2:0/10bit 50M 低码应用 快速传输 占用更小的存储空间 成本需求 专业应用 学校, 婚庆 高效的操作性 4:2:0/8bit 6M-21M 时效性 新闻插播 离线编辑 浏览

  5. AVC-ULTRA 1080i 720p 市场需求 1080p 4K/2K Class 4:4:4 4:4:4/12bit 母带 DI master Sports master Class 200 200M 高效的质量 画质需求 体育, 电视剧, 新闻 Class 100 100M Class 50 50M 低码应用 快速传输 占用更小的存储空间 4:2:2/10bit 25M-50M 成本需求 专业应用 学校, 婚庆 4:2:0/8bit 6M-21M 高效的操作性 时效性 新闻插播 离线编辑 浏览 800K-3.5M

  6. AVC-ULTRA Codec Family 200: 10bit 4:2:2 INTRA 质量优先 100: 10bit 4:2:2 INTRA 在大多数场景下图像质量接近 50: 10bit 4:2:0 INTRA 每帧图像独立压缩 G50: 10bit 4:2:2 GOP 效率优先 在大多数场景下图像质量接近 G25: 10bit 4:2:2 GOP G12: 8bit 4:2:0 GOP 图像按组来压缩处理

  7. AVC-ULTRA 64GB microP2 card Codec Family 200: 1080/50i,60i: 200Mbps: 0.5小时 质量优先 100: 1080/50p,60p: 200Mbps: 0.5小时 100: 1080/50i,60i: 100Mbps: 1小时 50: 1080/50i,60i: 50Mbps: 2小时 每帧图像独立压缩 G50: 1080/50i,60i: 50Mbps: 2小时 效率优先 G25: 1080/50p,60p: 50Mbps: 2小时 G25: 1080/50i,60i: 25Mbps: 4小时 G12: 1080/50i,60i: 12Mbps: 8小时 图像按组来压缩处理

  8. AVC-LongG 图像质量 Example: AVC-LongG/25Mbps

  9. AVC-Ultra variation MPEG2 25M 25M

  10. 传输速率: 高于2x HDD存储: 小于½ MPEG-2 50Mbps vs AVC-LongG 25Mbps 图像质量: 一样 量化: 更细腻

  11. microP2 卡和周边配件 满足专业应用的高速,可靠和低成本解决方案 AJ-P2M032A AJ-P2M064A AJ-P2AD1 AJ-MPD1

  12. Micro P2卡 UHS-II : 最新最高的SD 卡技术 microP2 32GB microP2 64GB • - 比P2卡更快速的数据传输 • - 更低的价格，而保证了和P2卡同水平的高可靠性 • 和最新的SD卡前沿技术兼容 SDHC/SDXC Top 2.0Gbps 最常使用的 0.16Gbps (High-speed 模式) 0.8Gbps (UHS-I) 是P2卡速度的1.7倍 是普通SD卡传输速度的12倍 双层 单层 Back

  13. Micro P2卡 P1 P2 P3 P4 P5 和P2 card同样的高可靠性 阵列系统（RAID system），智能闪存管理技术 5 列闪存系统 智能闪存管理: - Smart ware leveling - 自动刷新 - 先进的纠错能力 A1 B1 C1 D1 A2 B2 C2 D2 A3 B3 C3 D3 A4 B4 C4 D4 A5 B5 C5 D5 Parity Px is generated from Ax, Bx, Cx and Dx 即使一个存储单元损坏，数据也可通过校验恢复再生。防止误操作。 使用寿命计数器 你可以知道何时应该更换microP2卡了。 * 通常情况下.很难知道SD卡的寿命，SD卡可能会突然损坏 Safe P2Viewer Plus -> Tool -> Property -> Format P2 device -> Operation -> Format

  14. Micro P2 卡适配器 AJ-P2AD1 - 可配合当前的P2设备使用 (*不是所有设备都支持) - 可使用SDHC/SDXC 卡(*只限紧急使用, 最大50Mbps 写入，CLASS 10以上)

  15. microP2 驱动器 AJ-MPD1 - USB3.0的高速传输 - 不需要AC电源适配器

  16. 降低购买成本 低价格 1/2 将近 P2 card microP2 card 1/5 P2 驱动器 microP2 card 驱动器

  17. ENG新产品新技术

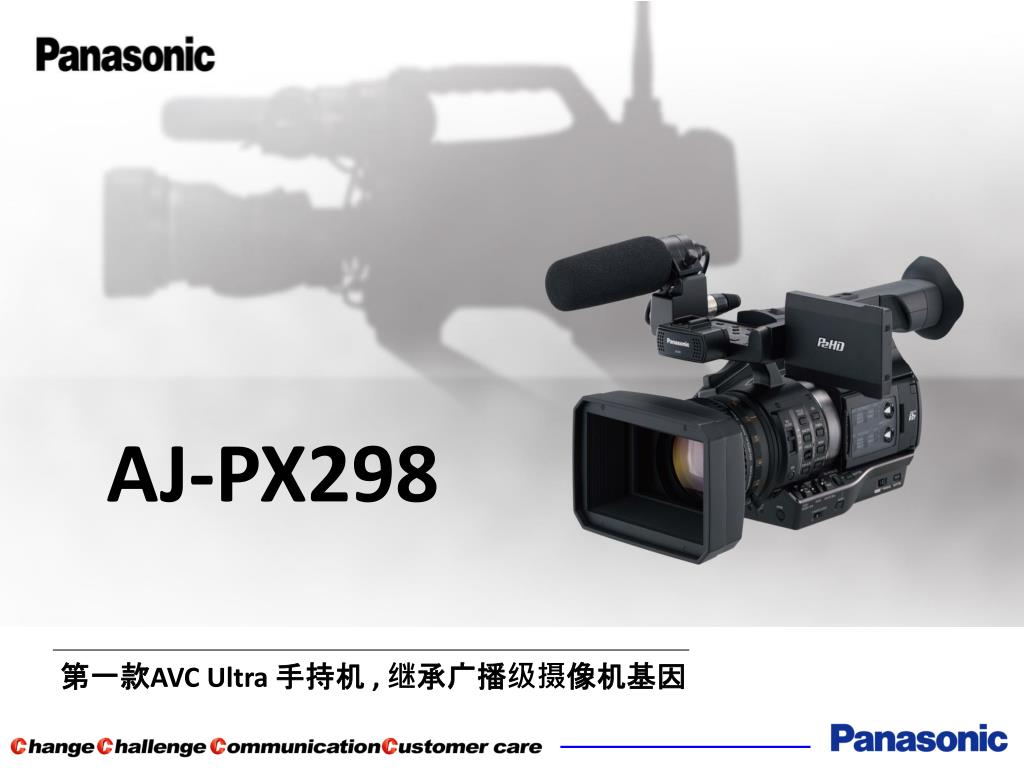

  18. AJ-PX298 第一款AVC Ultra 手持机 , 继承广播级摄像机基因

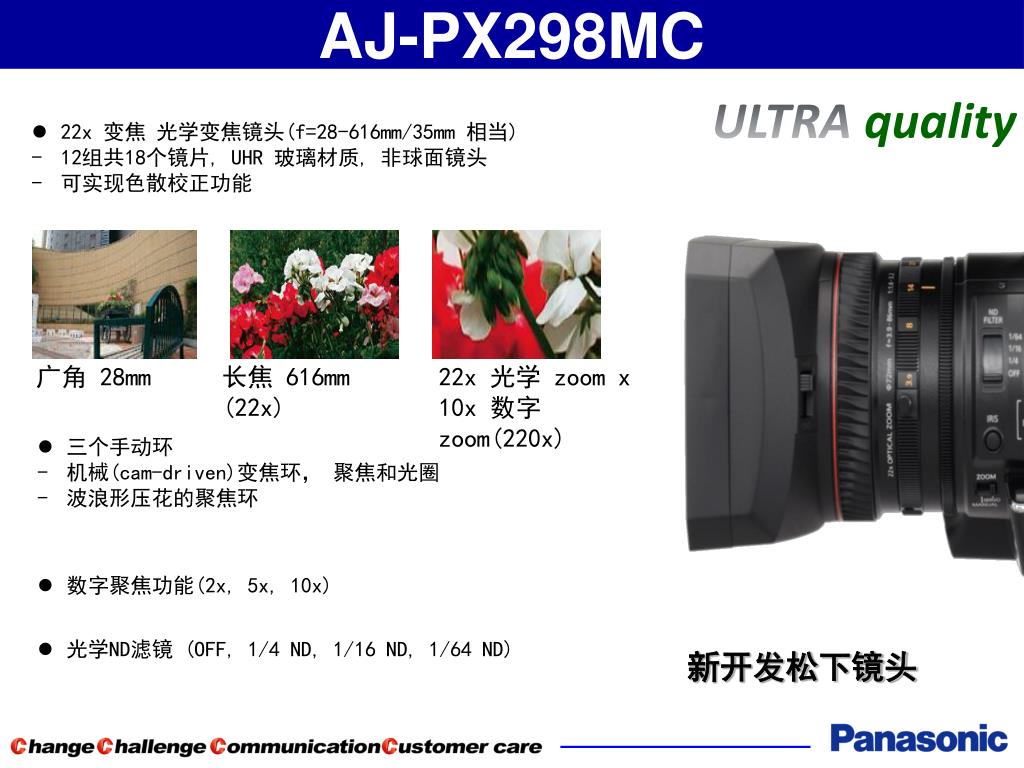

  19. AJ-PX298MC ULTRA quality • 22x 变焦光学变焦镜头(f=28-616mm/35mm 相当) • 12组共18个镜片, UHR 玻璃材质, 非球面镜头 • 可实现色散校正功能 广角28mm 长焦616mm (22x) 22x 光学zoom x 10x 数字zoom(220x) • 三个手动环 • 机械(cam-driven)变焦环，聚焦和光圈 • 波浪形压花的聚焦环 • 数字聚焦功能(2x, 5x, 10x) • 光学ND滤镜 (OFF, 1/4 ND, 1/16 ND, 1/64 ND) 新开发松下镜头

  20. AJ-PX298MC 高质量的DSP功能 • 七种模式伽马带来更丰富的层次变化 [HD],[SD], [FILMLIKE1], [FILMLIKE2], [FILMLIKE3], [FILM-REC], [VIDEO-REC] • 动态范围扩展 (DRS) • 12轴色彩校正+ 3轴肤色细节调整 • 先进的FBC (闪光带补偿) HD mode FILM-REC mode ULTRA quality DRS OFF DRS ON With color correction for only red color Without color correction

  21. ULTRA quality 多用途的特殊REC 模式 • 同时录制 • 双码流录制 A B C A B C Proxy A Proxy B Proxy C 或 A B C A B C • 备份录制 Proxy A Proxy B Proxy C A C Proxy A Proxy B Proxy C 连续记录 AC • 单个素材录制 A B C • 循环录制 • 热插拔 (1) 录制成一个素材 (1) (3) • 间隔录制 • 逐帧录制 (2) (2) • 预记录(HD: 3sec, SD: 7sec)

  22. 新电池 “VW-VBD58” 与之前的电池对比：CGA-D54(VW-VBD55) 更厚（加宽） 与CGA-D54(VW-VBD55)相比 VW-VBD58 5800mAh, 7.2V CGA-D54(VW-VBD55) 5400mAh, 7.2V 上市日: Feb.24th.2014 对比: • (CGA-D54) 可用于PX298 • (例: HPX260 电池可用于298) • 新VBD58 不可用于旧型号 • (例: PX298电池不能用于260) • 大容量(5800mAh, 7.2V) • 剩余电量提示 298随机带电池

  23. 直接连接模式 无线网络 1 PC/iPad AJ-WM30(option) 注: 流传输只能用PC监看 2 有线局域网 PC < Available functions when direct mode > • 现场流传输 • 录制开始/停止 • 元数据/文本提示输入 • Proxy 文件回放 • Proxy 简单编辑 升级计划 1/2015

  24. 肩扛式摄像机 AJ-PX2300MC 首款可支持AVC-ULTRA编码格式和搭载MicroP2卡槽的存储卡式摄录一体机 系列 AJ-PX2300MC 1.全新开发，3片2/3英寸220万像素全高清MOS感光元件 首台支持AVC-Ultra系列压缩格式摄录一体机， 对应全高清逐行扫描记录（1920*1080 50p/60p) 2.灵敏度F13@50i，F12@60i 低照度0.004lx 信噪比62dB 3.标配2个全新MicroP2卡槽及2个普通P2卡槽 灵活对应备份记录、双码流记录、连续记录等多种特殊记录形式 4.全高清低码流记录（AVC-LongG6)及网络传输功能 通过IP网络传送实现高速便利工作流程

  25. 1. Customer benefits for ENG(1) 高灵敏度 灵敏度 F13 低码率，却是高质量 10bit 4:2:2, 25Mbps 4小时录制（使用64GB card） Good result under dim light

  26. 2. Customer benefits for Production 最好的图像质量 新型3MOS成像器件 信噪比62dB以上 逐行扫描格式 1080/50p,60p 记录/3G-SDI输出

  27. 便携式录像机 AJ-PD500MC 可支持AVC-ULTRA编码家族和MicroP2卡 半机架高性价比的录像机 系列 存储卡式录像机 AJ-PD500MC 可支持AVC-ULTRA系列压缩格式 通过3G-SDI全高清逐行扫描（1080/50P 59.94P）记录和重放 标配2个MicroP2卡槽，2个普通P2卡槽，SD卡槽。 可通过选购实现AVCHD格式重放功能（选购） USB3.0、千兆以太网接口实现高速文件传输。可以在通过网络连接的PC上 实现代理码流编辑
