Presentation Transcript

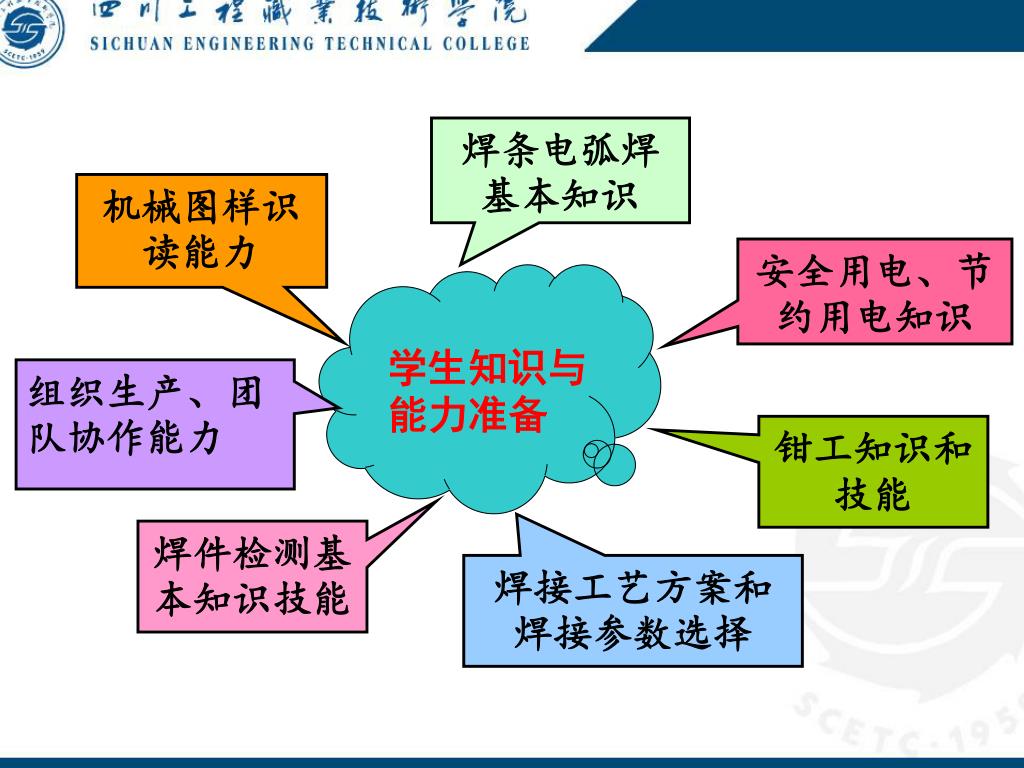

  1. 焊条电弧焊基本知识 机械图样识读能力 安全用电、节约用电知识 学生知识与能力准备 组织生产、团队协作能力 钳工知识和技能 焊件检测基本知识技能 焊接工艺方案和焊接参数选择

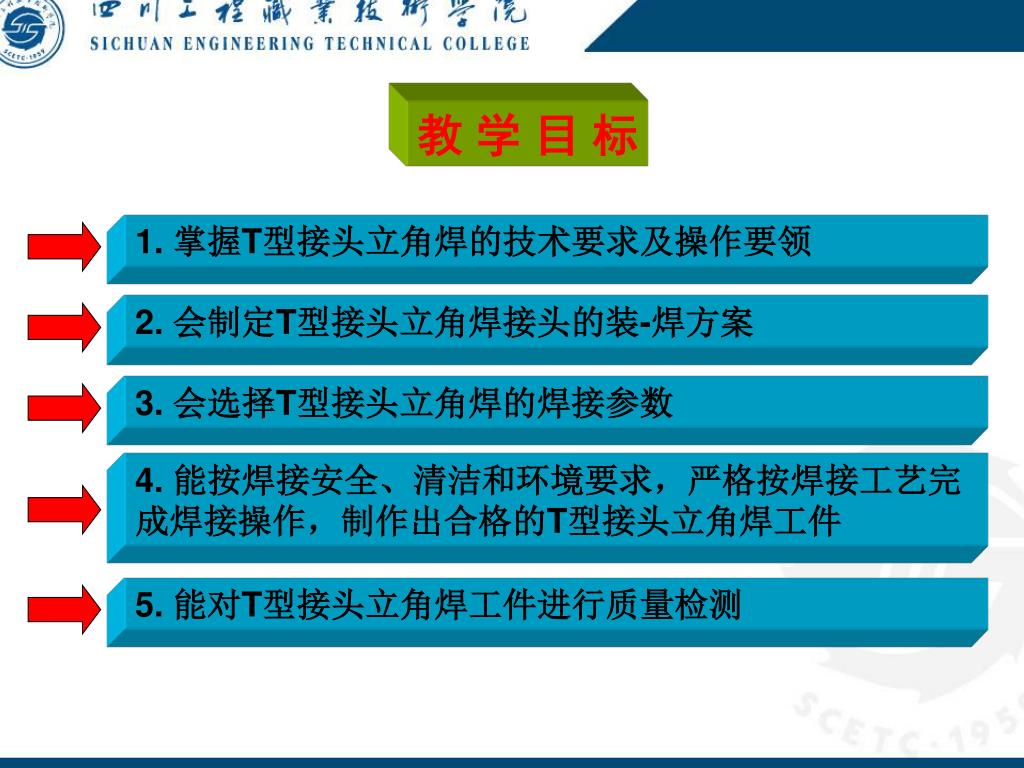

  2. 教 学 目 标 1. 掌握T型接头立角焊的技术要求及操作要领 2. 会制定T型接头立角焊接头的装-焊方案 3. 会选择T型接头立角焊的焊接参数 4. 能按焊接安全、清洁和环境要求，严格按焊接工艺完成焊接操作，制作出合格的T型接头立角焊工件 5.能对T型接头立角焊工件进行质量检测

  3. 资 讯

  4. 1.明确T型接头立角焊的任务及目标 2.领会T型接头立角焊安全防护及环境要求 实作任务书 施工图阅读 6.明确T型接头立角焊的操作技术要领 3.识读T型接头立角焊施工图 4.分析T型接头立角焊技术要求 5.领会T型接头立角焊的相关焊接标准

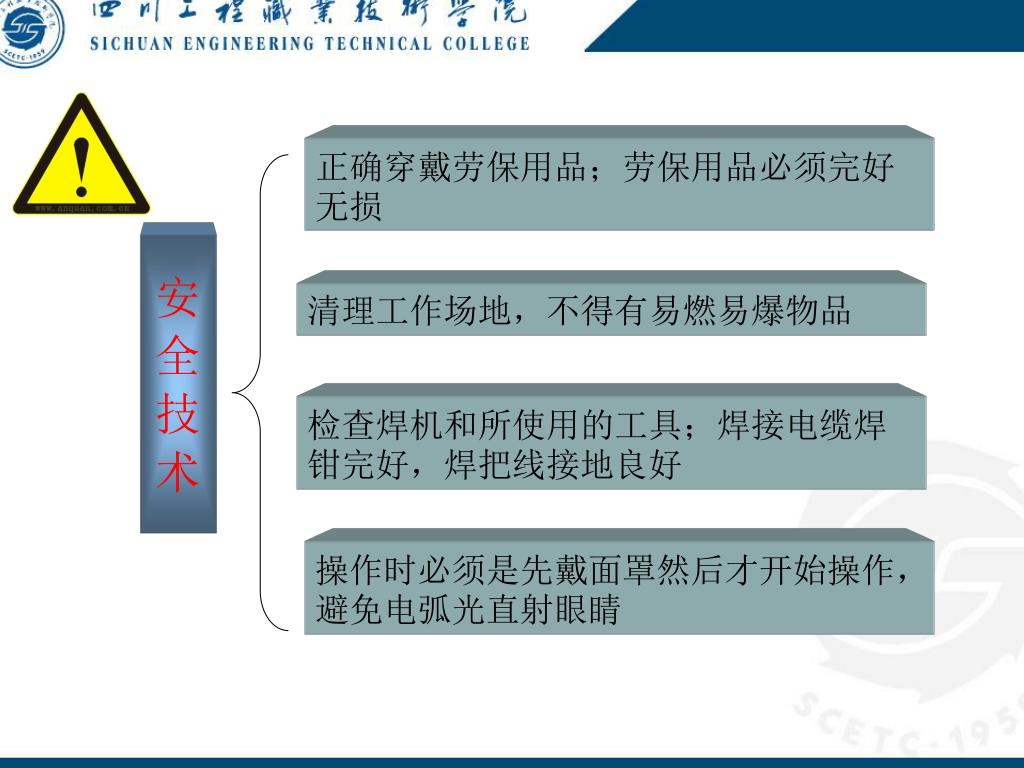

  5. 正确穿戴劳保用品；劳保用品必须完好无损 安 全 技 术 清理工作场地，不得有易燃易爆物品 检查焊机和所使用的工具；焊接电缆焊钳完好，焊把线接地良好 操作时必须是先戴面罩然后才开始操作，避免电弧光直射眼睛

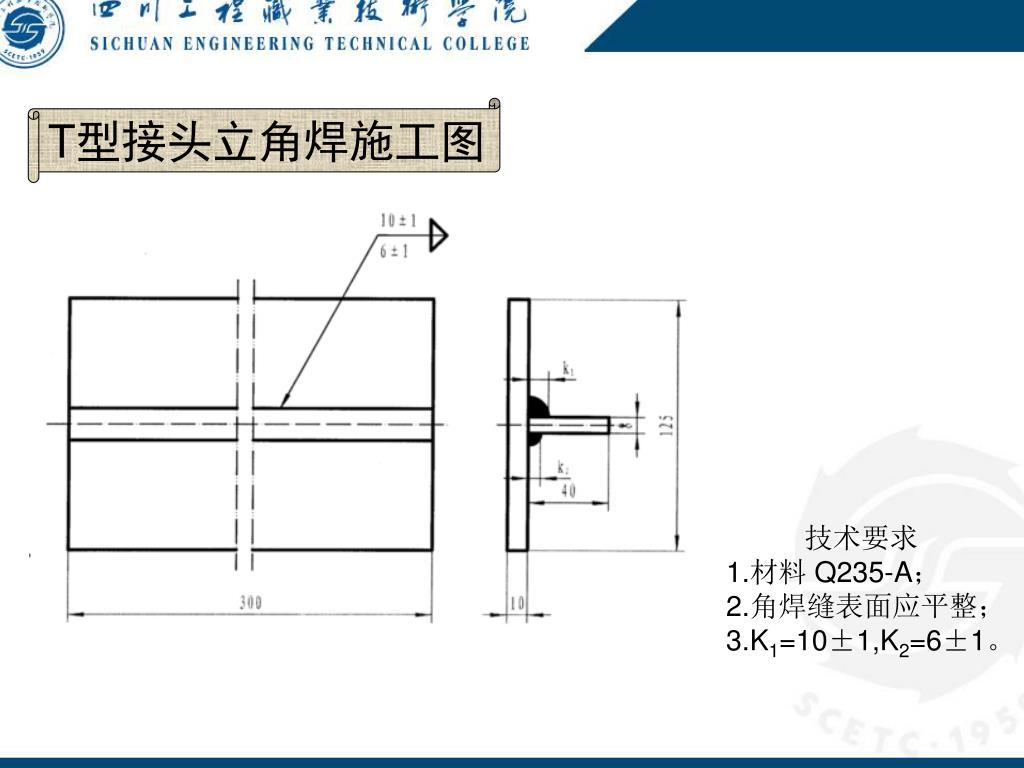

  6. T型接头立角焊施工图 技术要求 1.材料 Q235-A； 2.角焊缝表面应平整； 3.K1=10±1,K2=6±1。

  7. 姜大源，2005 决 策

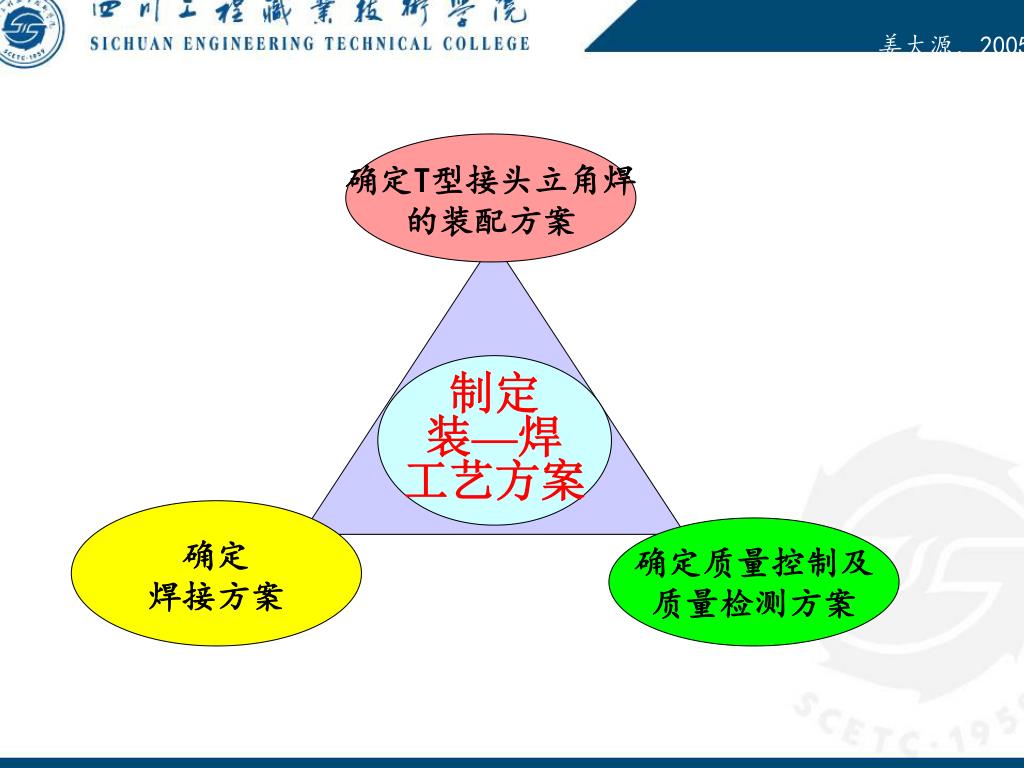

  8. 姜大源，2005 确定T型接头立角焊 的装配方案 制定 装—焊 工艺方案 确定 焊接方案 确定质量控制及 质量检测方案

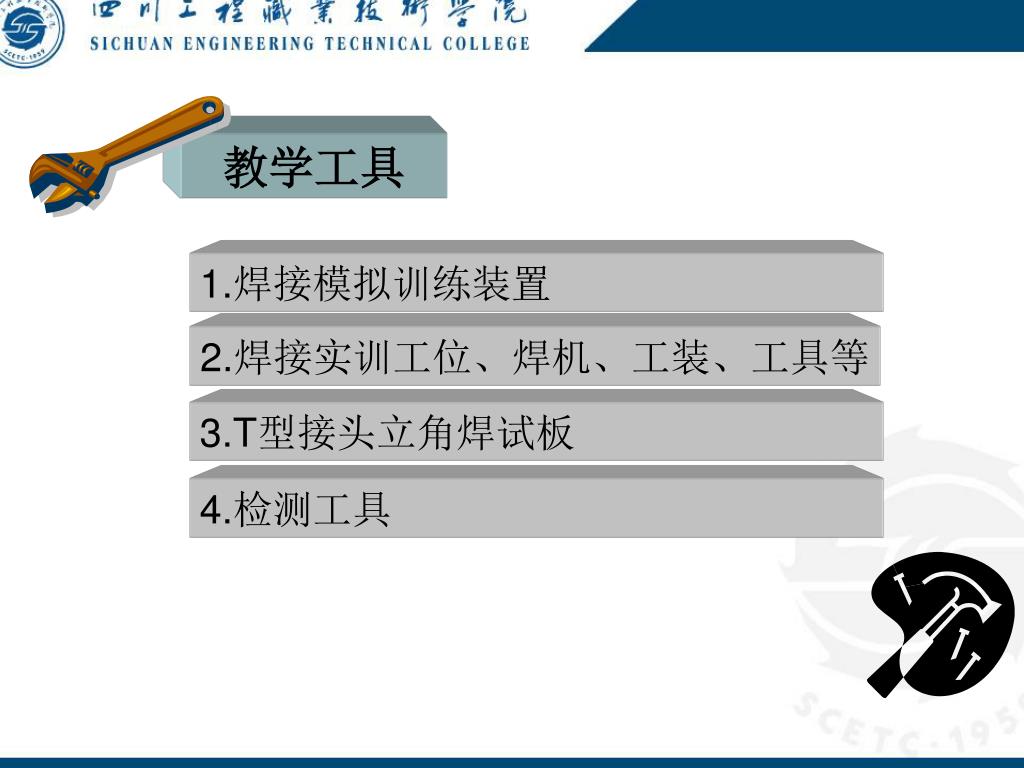

  9. 教学工具 1.焊接模拟训练装置 2.焊接实训工位、焊机、工装、工具等 3.T型接头立角焊试板 4.检测工具

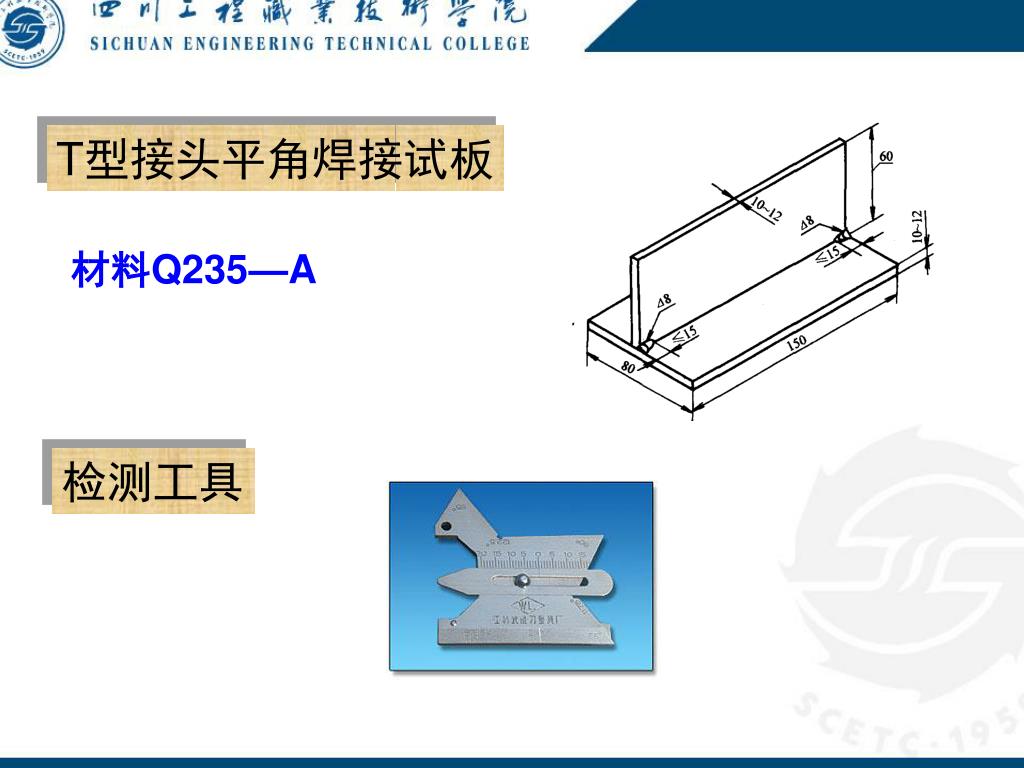

  10. T型接头平角焊接试板 材料Q235—A 检测工具

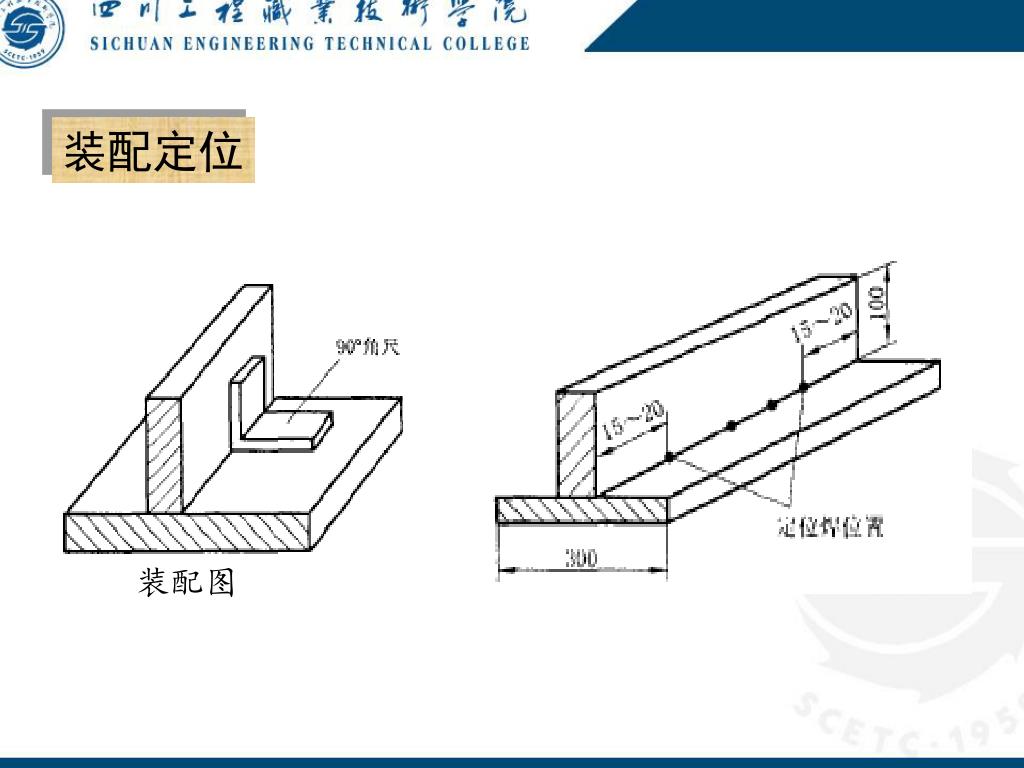

  11. 装配图 装配定位

  12. 计 划

  13. 制定实施计划 选择焊机 确定焊接工装及工具 选择焊接材料 选择焊接参数 明确现场焊接施工计划、组织及要求

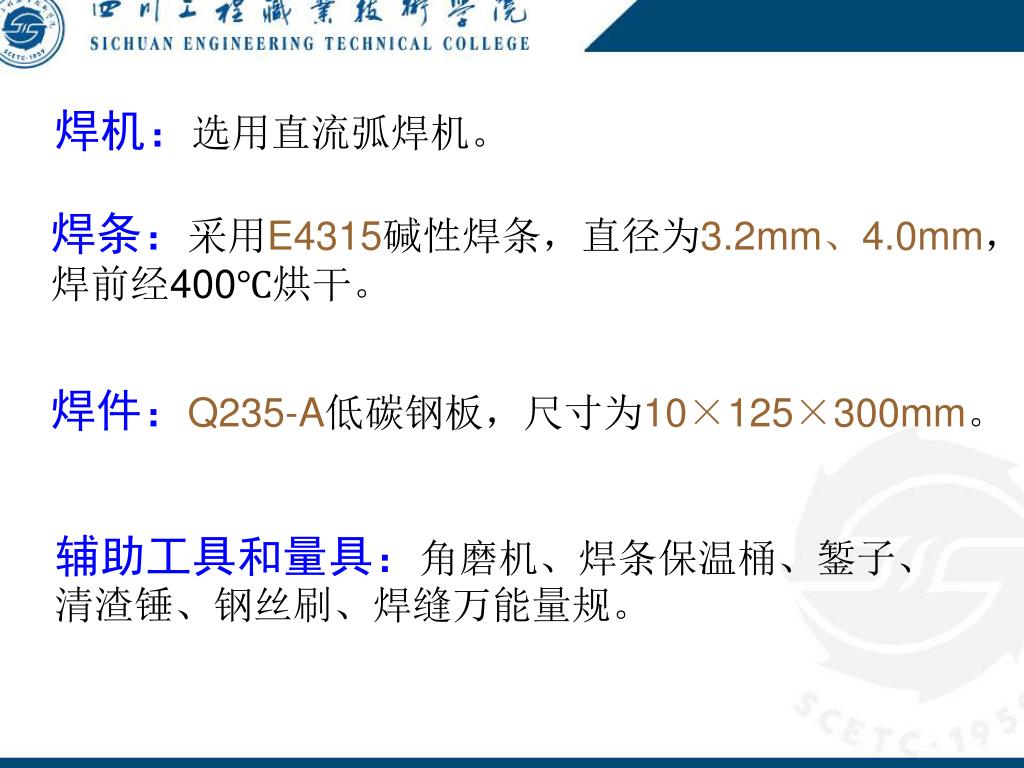

  14. 焊机：选用直流弧焊机。 焊条：采用E4315碱性焊条，直径为3.2mm、4.0mm， 焊前经400℃烘干。 焊件：Q235-A低碳钢板，尺寸为10×125×300mm。 辅助工具和量具：角磨机、焊条保温桶、錾子、清渣锤、钢丝刷、焊缝万能量规。

  15. 焊条要求 采用碱性焊条时，焊前经350~400℃烘2h；酸性焊条时，焊前经100~150℃烘2h。 焊接工艺参数选则（如下表）

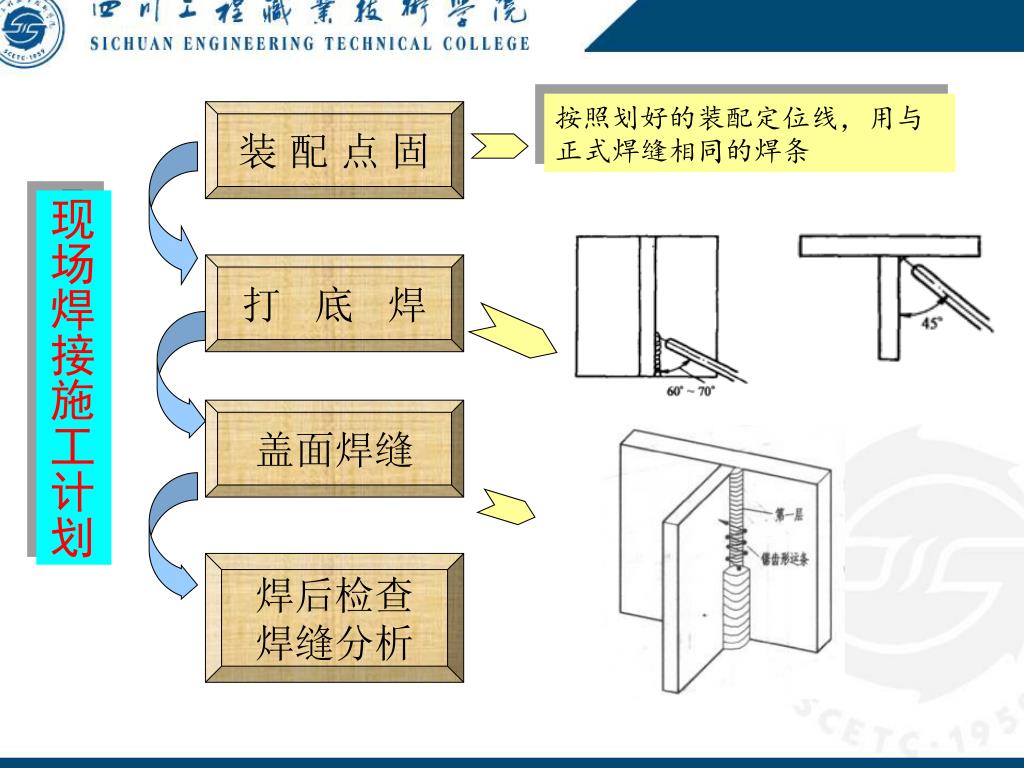

  16. 按照划好的装配定位线，用与正式焊缝相同的焊条按照划好的装配定位线，用与正式焊缝相同的焊条 装 配 点 固 现场焊接施工计划 打 底 焊 盖面焊缝 焊后检查 焊缝分析

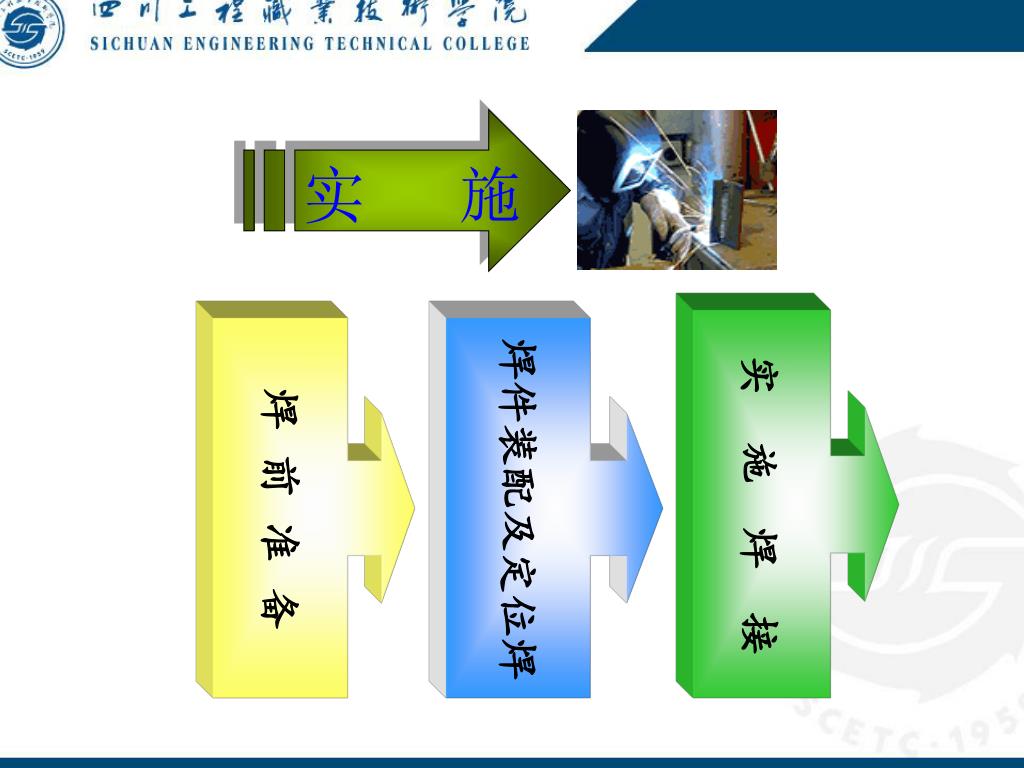

  17. 实 施 实 施 焊 接 焊 前 准 备 焊件装配及定位焊

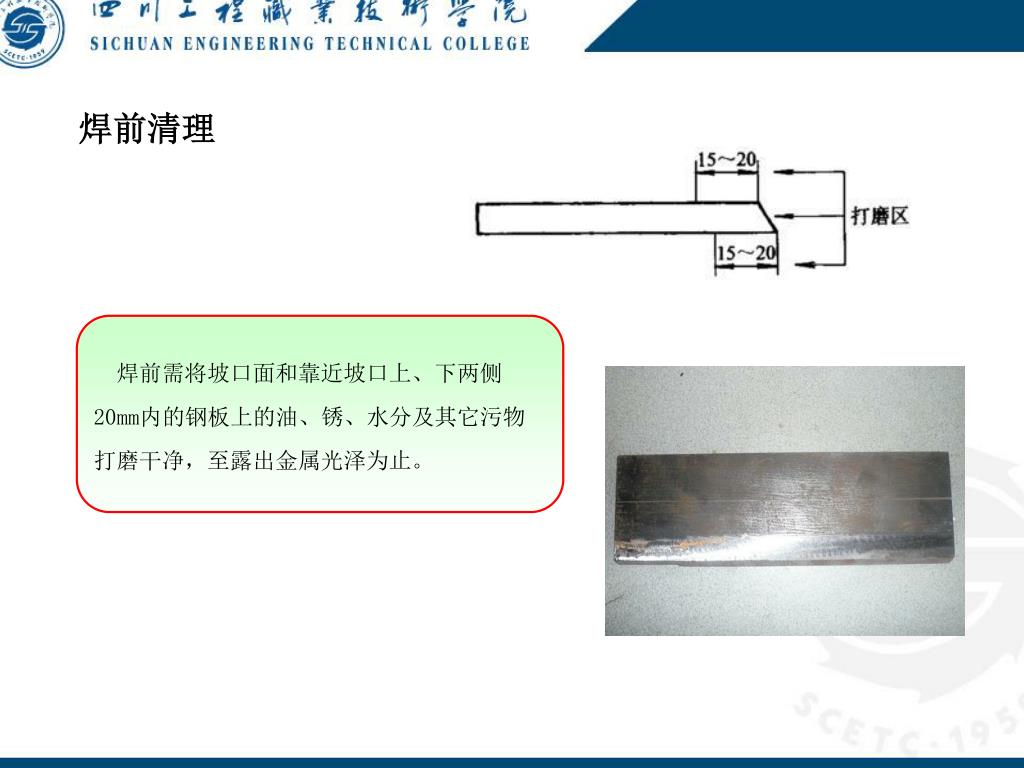

  18. 焊前清理 焊前需将坡口面和靠近坡口上、下两侧20mm内的钢板上的油、锈、水分及其它污物打磨干净，至露出金属光泽为止。

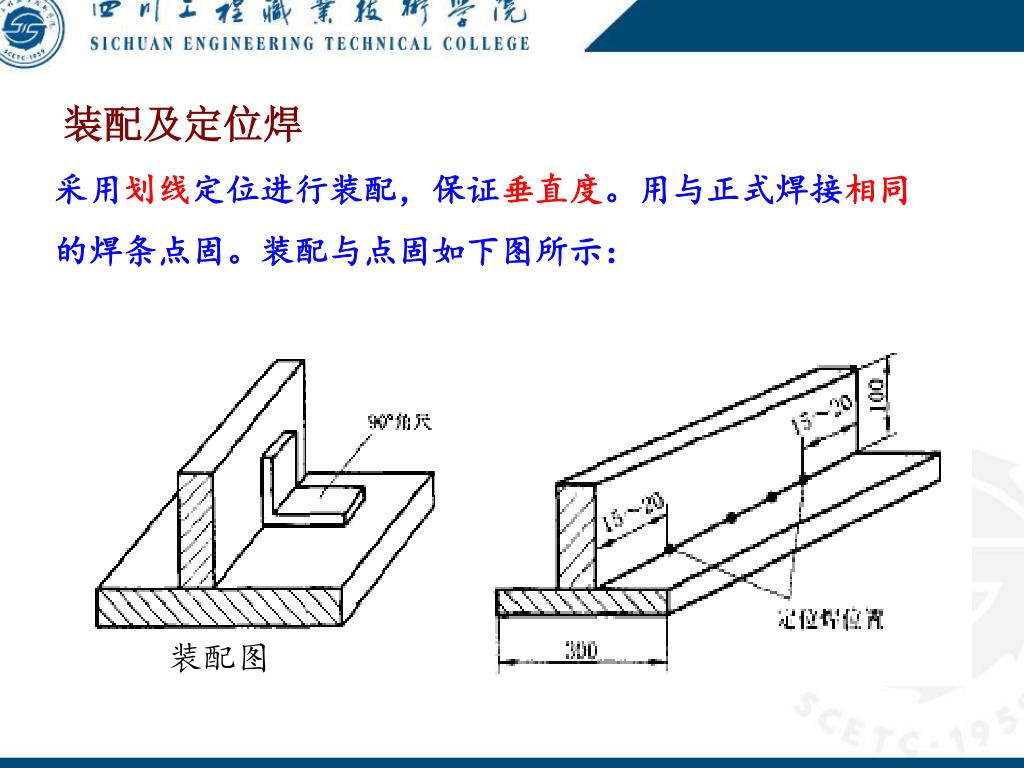

  19. 装配图 装配及定位焊 采用划线定位进行装配，保证垂直度。用与正式焊接相同的焊条点固。装配与点固如下图所示：

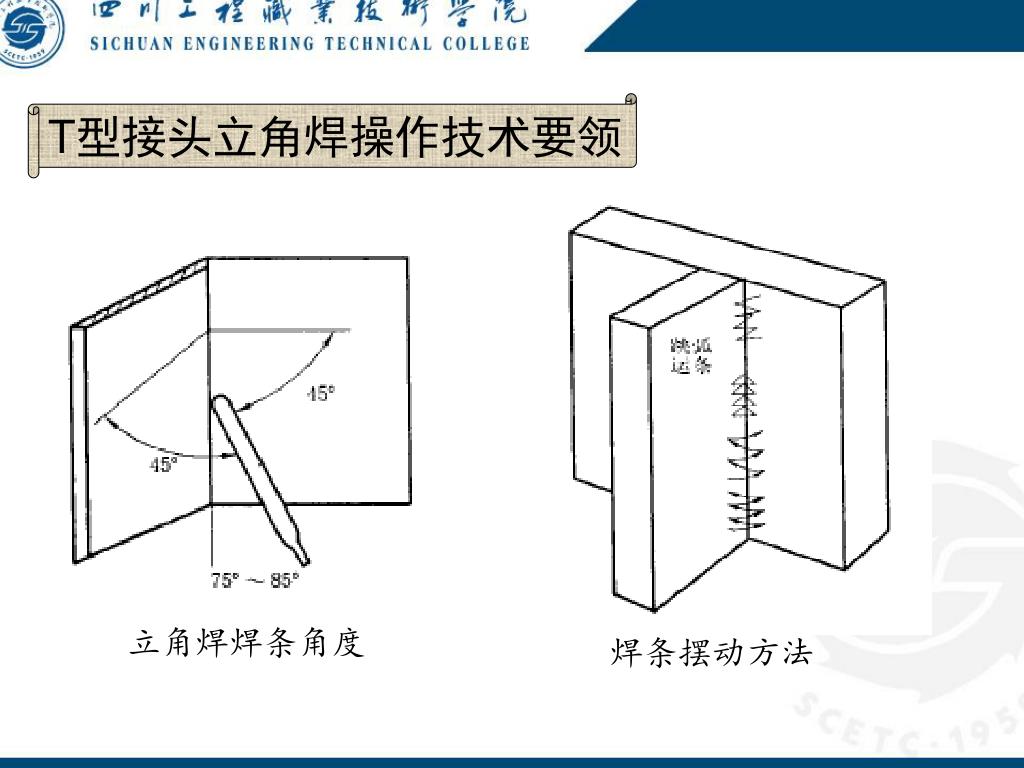

  20. 立角焊焊条角度 焊条摆动方法 T型接头立角焊操作技术要领

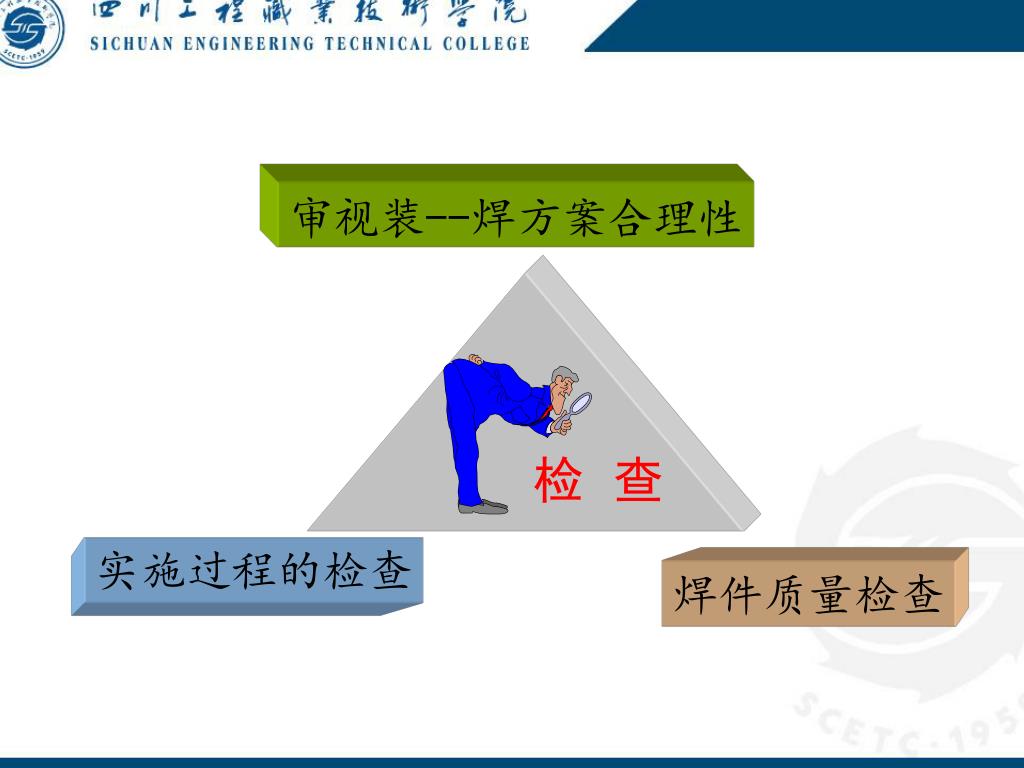

  21. 审视装--焊方案合理性 检 查 实施过程的检查 焊件质量检查

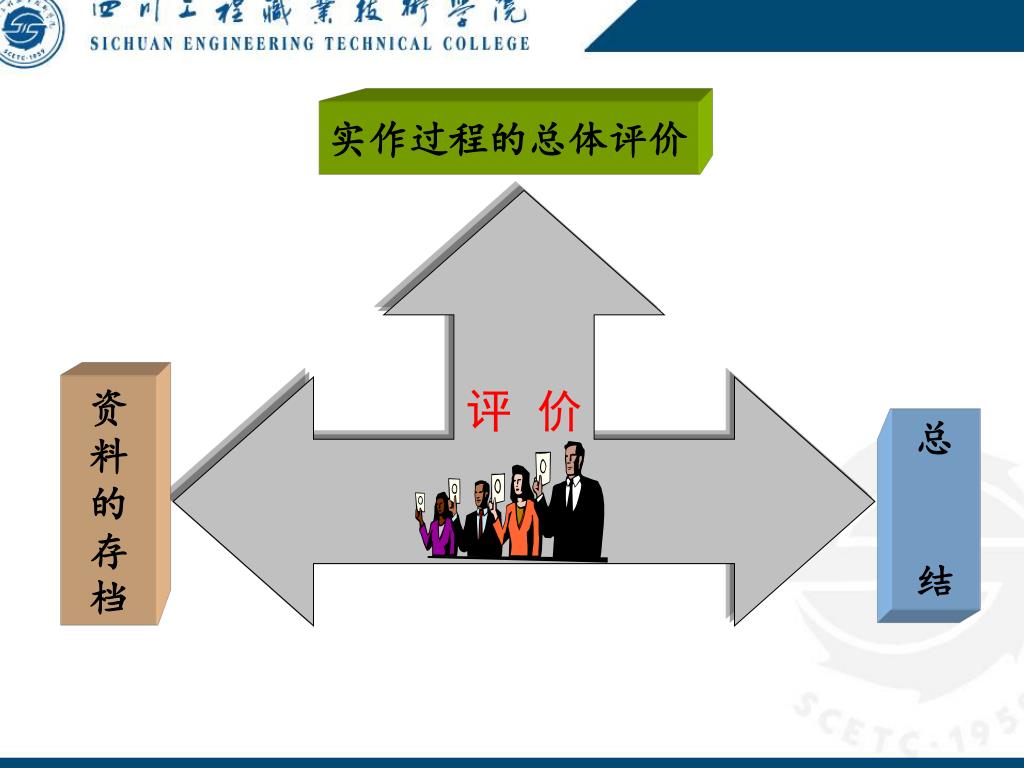

  22. 实作过程的总体评价 资料的存档 评 价 总 结

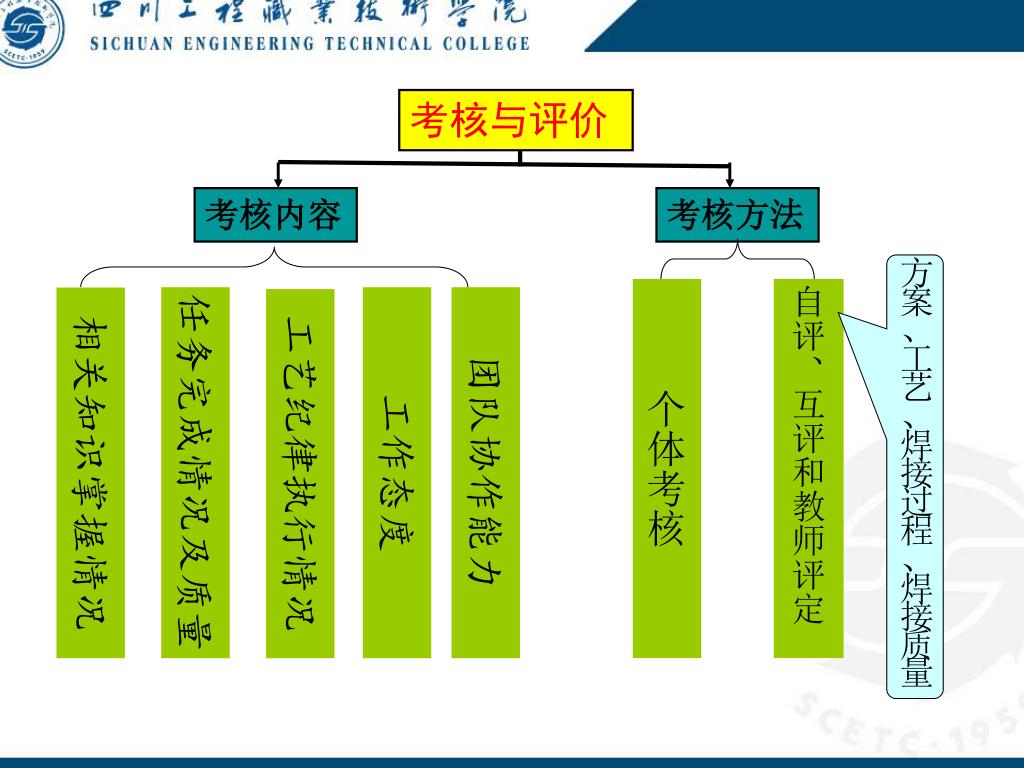

  23. 考核与评价 考核内容 考核方法 方案、工艺、焊接过程、焊接质量 个体考核 自评、互评和教师评定 任务完成情况及质量 工作态度 团队协作能力 相关知识掌握情况 工艺纪律执行情况
