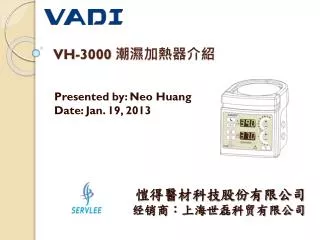

vh 3000

VH-3000 潮濕加熱器介紹

Presented by: Neo Huang

Date: Jan. 19, 2013

愷得醫材科技股份有限公司

经销商:上海世磊科贸有限公司

slide2
內容
  • A. 產品摘要
  • B. 產品規格
  • C. 功能介紹
  • D. 警報
  • E. 產品相容性
  • F. 產品比較表
  • F. 相關確效報告
  • H. 安規認證
  • I.FAQ
slide3
A. 產品摘要

它所具有的溫度感測器,其精準度為±0.4℃,所以VH-3000潮濕加熱器可以確實地輸出呼吸治療師所設定的溫度,而且也可以適度地保護病患不受到可能過高的溫度輸出而受傷或過低的溫度所造成的無效的濕化治療。

slide4
A. 產品摘要

VH-3000 潮濕加熱器可以與加熱呼吸管路或一般呼吸管路一起使用,與加熱呼吸管路一起使用時,更可以有效率的提供濕度及溫度,因為其內部的加熱線可以降低輸出到病患前的氣體相對濕度,主要係用來大幅度減少因室溫冷卻而使輸出的濕度因溫度下降而冷凝所造成的濕度損失,濕度損失不僅造成管路積水也會使醫護人員增加護理負擔。

slide5
B. 產品規格

加熱鋁盤

加熱線電源插座

控制面板

感溫線插座

尺寸: 16.0cmX14.5cmX13.5cm

重量: 1.4 kg

輸入電壓:110Vac (50/60 Hz)

輸入電流:3.5A(MAX)

加熱鋁盤最大功率:180W

加熱線最大功率:120W

最小溫度調整單位:1.0 ℃

最小溫度顯示單位:0.1 ℃

slide6
相關配件

感溫線 雙加熱電源線

長度:110 cm 、 150 cm 長度: 80cm

(T型端到L型端)

溫度精準度:±0.4 ℃

用途: 用於量測Chamber端出口溫度 用途: 用於傳輸電力於加熱線。

以及Wye端出口溫度。

加熱線 單加熱電源線

長度:110cm 、130 cm 、150 cm 長度:40cm

用途: 安裝於呼吸管路內,並在管路 用途:用於傳輸電力於加熱線。

內加熱。

slide7
C. 功能介紹
  • 加熱線模式:

註: 靜音功能部不受按鍵鎖影響。

Wye端量測溫度

待機模式

加熱線模式

(開/關)

Wye端溫度調整 (31 ℃ ~40 ℃))

靜音

(120秒)

溫差調整

(-5℃ ~2 ℃)

電源開關

Chamber端量測溫度

按鍵解鎖

(按壓1秒)

slide8
雙/單 加熱線呼吸管路

雙加熱呼吸管路

VH-3000 潮濕加熱器加裝感溫線後,

就可以與加熱呼吸管路一起使用,可

有效地傳輸濕度給予病患,提升濕化

治療的效果,以及減少護理人員因管

內積水而需要常常清理管內積水的負擔

單加熱呼吸管路

VH-3000 潮濕加熱器加裝感溫線後,

就可以與加熱呼吸管路一起使用,可

有效地傳輸濕度給予病患,提升濕化

治療的效果,但是因吐氣端無加熱線,

護理人員需要定期清除吐氣端的積水。

slide9
無加熱線模式功能介紹
  • 無加熱線模式 (有感溫線):

註: 靜音功能部不受按鍵鎖影響。

Wye端量測溫度

待機模式

加熱線模式

(開/關)

Wye端溫度調整 (31 ℃ ~40 ℃))

靜音

(120秒)

電源開關

按鍵解鎖

(按壓1秒)

slide10

無加熱線模式 (無感溫線):

註: 靜音功能部不受按鍵鎖影響。

Wye端量測溫度

待機模式

加熱線模式

(開/關)

溫度段數調整 (0 ~9 ))

靜音

(120秒)

電源開關

按鍵解鎖

(按壓1秒)

slide11
D. 警報

加熱線模式:

註: 除機器故障外,其餘警報可由靜音鍵消除,可持續120秒。

濕化瓶無水

機器故障

加熱電源線故障或脫落

感溫線線

故障或脫落

slide12

無加熱線模式:

註: 除機器故障外,其餘警報可由靜音鍵消除,可持續120秒。

濕化瓶無水

機器故障

slide13

溫度保護:

加熱線模式-

量測溫度高於設定溫度2℃或低於設定溫度4 ℃,機器會自動將所有的加熱電源切斷,直到使用者按下靜音鍵才可回復原加熱電源。

非加熱線模式(無感溫線)-

底盤溫度超過85℃時,會自動切斷加熱電源。

slide14

氣流中止:

加熱線模式-

主機剛啟動時,若無氣流流過時,機器不會加熱,等待氣流通過時,會在自動加

熱。

非加熱線模式(無感溫線)-

無此功能。

slide15
E. 產品相容性

VH-3000 潮濕加熱器 +RT-206 拋棄式單加熱呼吸管路

呼吸器-Puritan Bennett (PB840)

潮濕加熱器設定值-Wye:40 ℃; Chamber: 37 ℃

SST測試結果:進氣阻抗-6.36cmH2O; 吐氣阻抗-1.79cmH2O; 順應性:2.82ml/cmH2O

加熱曲線圖-

slide16

MR-850 潮濕加熱器 +G-217000 拋棄式單加熱呼吸管路

呼吸器-Puritan Bennett (PB840)

潮濕加熱器設定值-Wye:40 ℃; Chamber: 37 ℃

SST測試結果:進氣阻抗-7.59cmH2O; 吐氣阻抗-1.88cmH2O; 順應性:2.65ml/cmH2O

加熱曲線圖-

g iso 8185
G. ISO-8185相關確效報告

濕度輸出

成人濕度輸出測試

嬰兒濕度輸出測試

資料來源: 愷得委託德國TIM的ISO-8185測試報告,報告證號:003E00101。

slide19
H. 安規認證

IEC-60601-1-1 醫療電子器材安規認證

Medical electrical equipment. General requirements for safety.

Collateral standard. Safety requirements for medical

electrical systems

IEC-60601-1-2 醫療電子器材電磁波安規認證

Medical electrical equipment. General requirements for safety.

Collateral standard. Electromagnetic compatibility.

Requirements and tests

IEC-60601-1-4 醫療電子軟體確效
