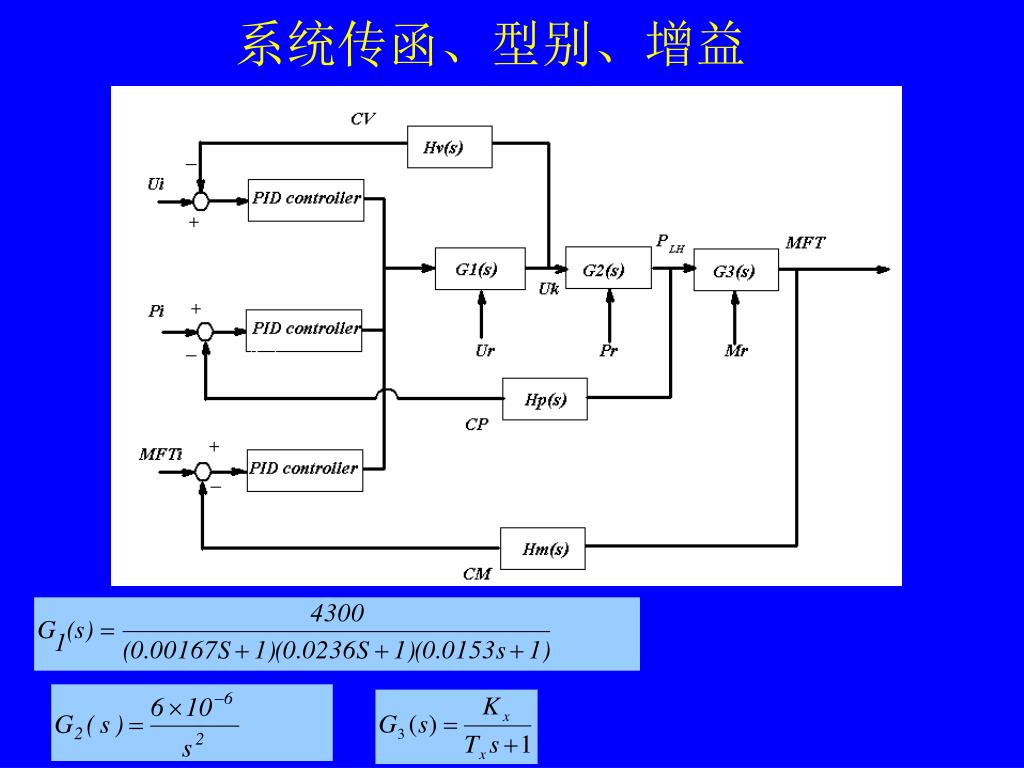

低杂波高压电源反馈控制联调情况. 黄懿赟 罗家融 王华 沈彪 胡立群 秦浩 04-19. 内容. 背景 系统改进 联调情况 2004 年实验结果回顾 需要立刻再改进的环节. 背景. 加热场电流与位移场电流 控制 --------- 等离子体电流和位置的解耦 波功率与加热谱 控制 ------------ 等离子体电流和电流密度分布. 系统改进. 控制系统具备低杂波反馈控制 def 和 Ip 的能力 人机控制界面优化,并可在总控台直接操作 采集、测量、抗干扰都作了妥善处理. 系统传函、型别、增益.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '低杂波高压电源反馈控制联调情况' - hadar


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

低杂波高压电源反馈控制联调情况

黄懿赟 罗家融 王华 沈彪 胡立群 秦浩

04-19

slide2

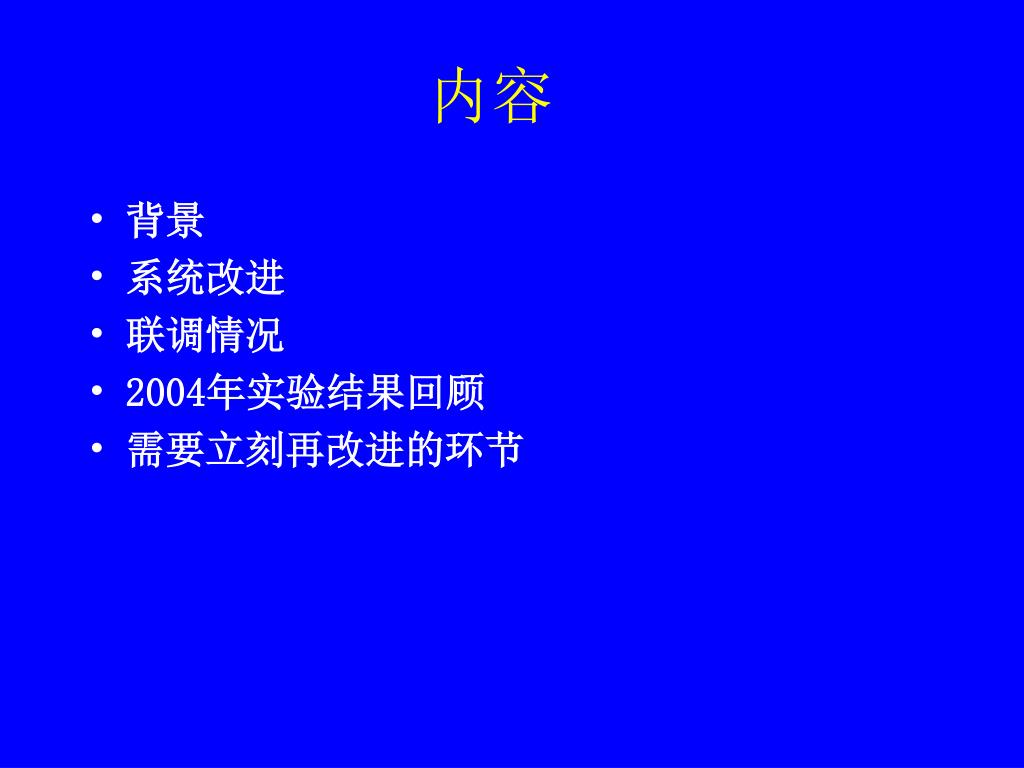

内容
  • 背景
  • 系统改进
  • 联调情况
  • 2004年实验结果回顾
  • 需要立刻再改进的环节
slide3
背景
  • 加热场电流与位移场电流控制---------等离子体电流和位置的解耦
  • 波功率与加热谱控制------------等离子体电流和电流密度分布
slide4

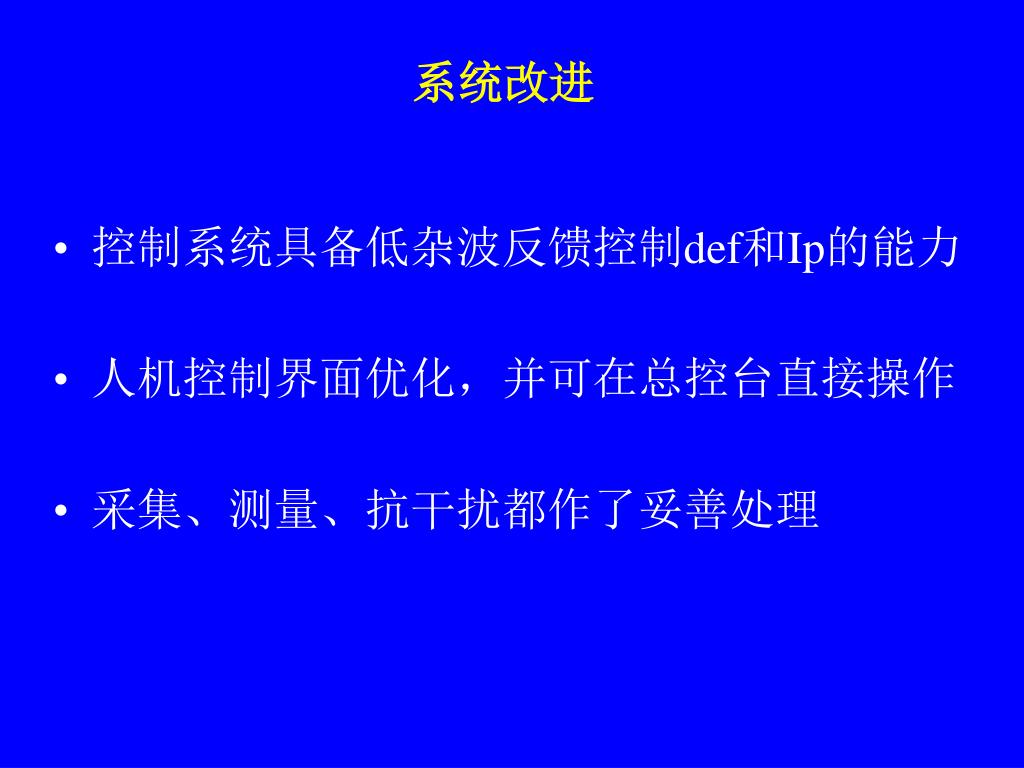

系统改进
  • 控制系统具备低杂波反馈控制def和Ip的能力
  • 人机控制界面优化,并可在总控台直接操作
  • 采集、测量、抗干扰都作了妥善处理
slide6
联调情况
  • 低参数下尝试(<60KA,<0.6E19,<150KW)
  • LHW驱动效率<40KA,且不稳定。反射频繁。
  • 测量标定—高压—低杂波功率—等离子体 环节畅通
  • 执行器正常工作,处于可控可判断状态。
  • 反馈控制半周期条件下逻辑正确,但PID参数暂无法摸索,初步只能判断不同比例常数K,结果正确。 (shot 75099,75100,75103,15104)
  • 等待 Recharge mode 才可试。
slide10

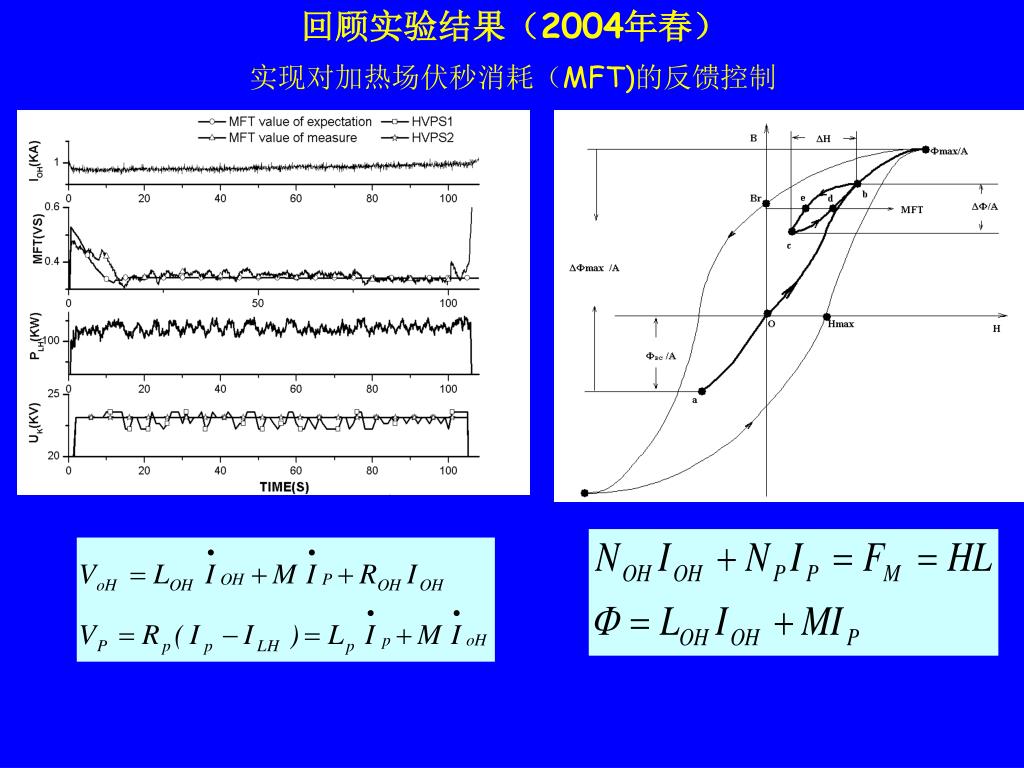

回顾实验结果(2004年春)

实现对加热场伏秒消耗(MFT)的反馈控制

slide11

Partial LHW drive mode

Full LHW drive mode

Recharge mode

slide12
将立刻再改进的环节
  • 放在总控台的操作界面还需要立刻完善,将把高压电源(LHW功率控制)所有操作从PID反馈参数调节到冷高压都可在总控直接设定控制(程序、反馈)。
  • 反馈的相对时刻要准确标定。
