第四节基本偏差系列

第四节基本偏差系列

A 孔 B EI C CD D + K M E N EF P 0 F ES R FG G S H T - U J V X 基本尺寸 Y Z JS ZA ZB ZC zc zb za js z y ei x v j u t + s h g fg r f p 0 n ef m e es - k d cd c 基本尺寸 b 轴 a 一、基本偏差的代号、特点 1）代号：拉丁字母（按英文读音），孔大写、轴小写。

zc zc 孔 A 孔 A EI ei 零线 H H 零线 h es h ES 基本尺寸 ZC ZC 基本尺寸轴a 轴a 图a 图b 2）特点 a)分布简图如下图

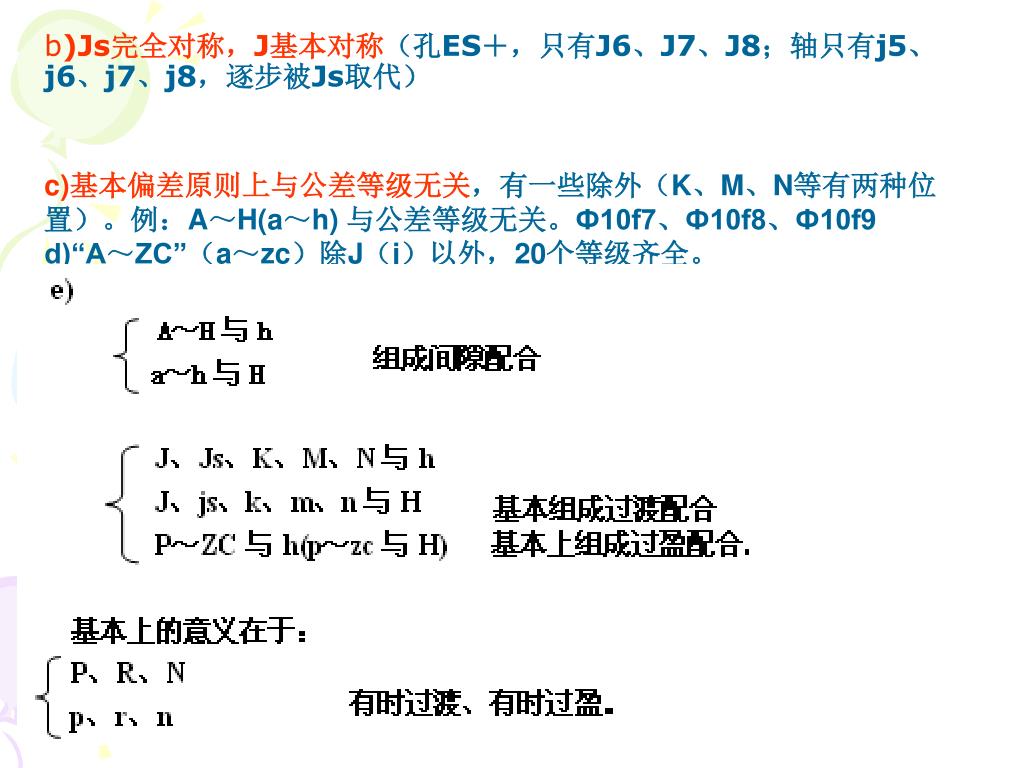

c)基本偏差原则上与公差等级无关，有一些除外（K、M、N等有两种位置）。例：A～H(a～h) 与公差等级无关。Ф10f7、Ф10f8、Ф10f9 d)“A～ZC”（a～zc）除J（j）以外，20个等级齐全。 b)Js完全对称，J基本对称（孔ES＋，只有J6、J7、J8；轴只有j5、j6、j7、j8，逐步被Js取代）

孔轴二、基本偏差数值 1．轴的基本偏差数值间隙配合可根据生产实践或试验得知间隙X的大小，然后以基孔制，计算出a～g轴的基本偏差es(h=0，不要计算),如图所示。

2．孔的基本偏差数值 由于构成基本偏差公式所考虑的因素是一致的，所以，孔的基本偏差不需要另外制定一套计算公式，而是根据相同字母代号轴的基本偏差，在相应的公差等级的基础上按一定的规则换算得来的。换算的原则是：基本偏差字母代号同名的孔和轴，分别构成的基轴制与基孔制的配合（这样的配合称为同名配合），在孔、轴为同一公差等级或孔比轴低一级的条件下（如H9/f9与F9/ h9、H7/p6与P7/ h6），其配合的性质必须相同（即具有相同的极限间隙或极限过盈）。换算过程及换算规则如下：（换算原则：基孔制、基轴制同名配合的配合性质相同）

基本尺寸 基本尺寸 a～h 基孔制基轴制＋＋ 0 0 －－（1）基本偏差的换算过程 1）基本偏差A～H的换算过程 Xmin＇＝+EI Xmin＝－es 基本偏差A～H的换算过程图

基轴制 基本尺寸 ES ei ＋＋ 0 0 －－基本尺寸基孔制 2）基本偏差J～ZC的换算过程（以K、M、N的过渡配合为例）基本偏差J～ZC的换算过程图

（2）基本偏差的换算规则 1）通用规则：同名字母代号的孔和轴的基本偏差的绝对值相等，而符号相反，即从公差带图解看，孔的基本偏差是轴的基本偏差相对于零线的倒影。

2）特殊规则：同名代号的孔和轴的基本偏差的符号相反，而绝对值相差一个△值。2）特殊规则：同名代号的孔和轴的基本偏差的符号相反，而绝对值相差一个△值。即用上述公式计算出孔的基本偏差按一定规则化整，编制出孔的基本偏差表，见表2-6。实际使用时，可直接查此表，不必计算。孔的另一个极限偏差可根据下列公式计算 ES = EI + IT EI = ES–IT

（3）基孔制、基轴制同名配合的配合性质 间隙配合：只要是同名配合配合性质一定相同。过渡配合、过盈配合：高精度时，孔的基本偏差用特殊规则换算，孔比轴低一级，同名配合的配合性质才相同。低精度时，孔的基本偏差用通用规则换算，孔、轴必须同级，同名配合配合性质才相同。即：同名配合配合性质，必须：

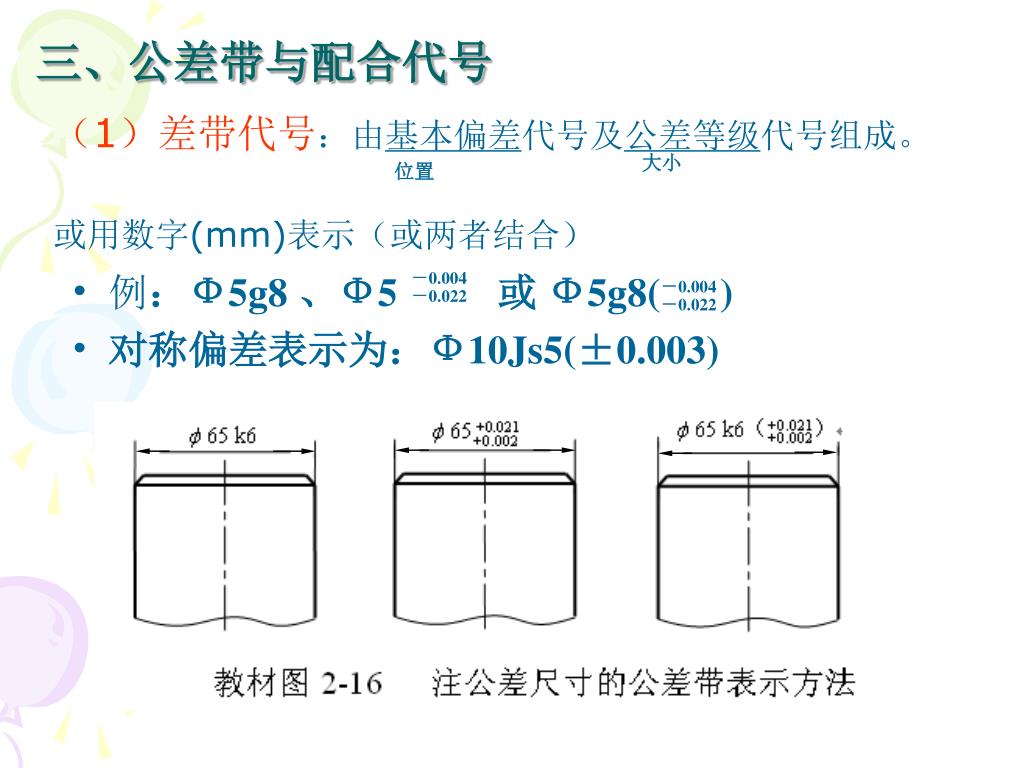

三、公差带与配合代号 大小位置（1）差带代号：由基本偏差代号及公差等级代号组成。或用数字(mm)表示（或两者结合） • 例：Ф5g8 、Ф5 或Ф5g8( ) • 对称偏差表示为：Ф10Js5(±0.003) －0.004 －0.022 －0.004 －0.022

小结 1. 基本偏差一般为靠近零线的那个上偏差或下偏差作为基本偏差。国标分别规定了28个孔、轴基本偏差代号。 2. 基本偏差数值可由基本偏差代号及基本尺寸，查表确定。应注意：基本尺寸≤500mm，公差等级≤IT7的P～ZC; ≤IT8的J、K、M、N查表时，要加Δ值。 3. 同名配合基孔或基轴制中，基本偏差代号相当，孔、轴公差等级同级或孔比轴低一级的配合称同名配合。所有基孔或基轴制的同名的间隙配合的配合性质相同。基孔或基轴制的同名的过渡和过盈配合只有公差等级组合符合国标在换算孔的基本偏差时的规定，配合性质才能相同。即 D≤500mm 的＞IT8的K、M、N以及＞IT7的P～ZC，还有D＞500mm、D＜3mm的所有J～ZC形成配合时，必须采用孔、轴同级。 D≤500mm的≤IT8的J、K、M、N以及≤IT7的P～ZC形成配合时，必须采用孔比轴低一级。
