模块三砌筑空斗墙及空心砖墙

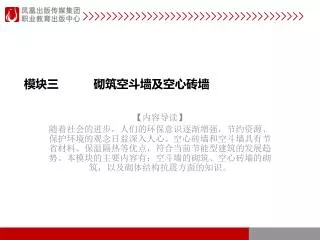

模块三砌筑空斗墙及空心砖墙 【内容导读】随着社会的进步，人们的环保意识逐渐增强，节约资源、保护环境的观念日益深入人心。空心砖墙和空斗墙具有节省材料、保温隔热等优点，符合当前节能型建筑的发展趋势。本模块的主要内容有：空斗墙的砌筑、空心砖墙的砌筑，以及砌体结构抗震方面的知识。

项目六砌筑空斗墙 【学习目标】 ●掌握空斗墙的组砌方式和构造知识 ●了解砌筑工必需的砌体结构抗震知识 ●掌握并遵守现场劳动、安全、环保、节能的要求 ●能看懂空斗墙的砌筑图纸，并能够分小组砌筑一段空斗墙 ●熟练地掌握空斗墙的砌筑工艺、砌筑要点和质量验收标准及常见的质量问题【学习任务】 ●砌筑空斗墙 ●空斗墙砌筑的质量检测与施工安全

任务1 砌筑空斗墙 【任务背景】我们要砌一段非承重墙体时，是否还需要像砌“二四”实心墙那样，使用较多的工、料？本任务中，我们将了解空斗墙的种类及其砌筑方法。【任务实施】 1、训练内容用石灰砂浆砌筑一眠一斗空斗砖墙。高为1.2m，长为2.0m，墙厚240mm。 2、训练准备 ①工具准备瓦刀、大铲、灰板、灰桶及质量检测工具钢卷尺、墨斗及托线板、线锤、水平尺、皮数杆等。 ②材料准备石灰砂浆的配合比根据要求进行配制；计算用砖量：按一斗一眠每立方米431块标准砖计算(已含损耗量)，则需用砖为 431块/m3×1.2m×2.0m×0.24m=248块砖应该提前浇水湿润。 ③技术准备首先进行场地找平，并弹墙身线，按设计的要求制作皮数杆；在墙的两端立皮数杆并检查核对。对砌筑的作业面进行清扫、找平。

3、训练要点 （1）确定组砌方式，先试摆砖。如试摆时不够一侧砖长的地方，用多砌几块侧丁砖解决问题，砌筑时注意禁止打砍侧砖。排第一皮砖时，不仅要考虑上一层砖的错缝搭接，还要注意洞口以下砖墙和洞口以上砖墙的砌筑，另外，还必须考虑洞口上部合拢时，砖的排列也要错缝合理。（2）根据墙身砌筑的角砖要平、绷线要紧，上灰要准、铺灰要活，上跟线、下跟棱，皮数杆立正立直的原则进行墙体的组砌。一般采用坐灰砌筑，竖缝要碰接密实，灰缝取lOmm，大角可用标准砖砌成锯齿状与斗砖咬接。侧砖与眠砖层间竖缝应错开，空斗内不宜填砂浆和杂物。（3）砌墙时主要依靠准线来掌握墙体的平直度，控制砌筑质量。所以在砌筑的过程中要注意掌握好挂线的方法和要求。（4）砌筑中发现超过允许偏差时，应拆除重砌，不得采用敲击法修正。 (5)经常检查皮数杆。皮数杆钉于木桩上，在砌筑过程中要经常检查皮数杆是否竖直，标高是否准确，是否在同一平面内。核对所有皮数杆上砖的层数是否一致，每皮厚度是否一致，这是保证砌筑质量的关键。

质量为本 空斗墙墙砌筑应注意的问题（1）砖缝砂浆不饱满主要表现在砖层水平灰缝砂浆饱满度低于规范要求，竖缝内无砂浆(瞎缝或空缝)。缩口缝深度大于20mm以上。造成以上质量问题的主要原因有： ①空斗墙砌筑砂浆的和易性差，致使操作者用瓦刀披灰砌筑困难。 ②由于用干砖砌墙，使砂浆早期脱水而降低强度，使砂浆脱落。 ③操作者手法不对，披满浆灰时瓦刀与砖面倾斜角度太大，砖口灰太深。防止办法首先要改善砂浆的和易性，使操作适宜。其次必须禁止使用干砖披灰砌墙，冬期施工时，也应将砖面适当湿润，操作人员必须熟练掌握操作手法和操作要求。（2）组砌混乱墙面组砌方法混乱主要表现在丁字墙，附墙柱等接槎处出现通缝。原因是由于操作时忽视组砌形式，排砖时没有全墙通盘排砖就砌筑。或是上下皮砖在丁字墙、附墙柱处错缝搭砌没有排好转。解决办法是：操作人员应熟悉并掌握空斗墙、空心砖墙的组砌方法，砌筑前必须做好排砖撂底工作，才可正式砌墙。同时加强工作责任心，排砖做到灰缝均匀一致。

（3）墙面凹凸不平、水平缝不直 主要表现为同一条水平缝厚度不一致、上下皮砖的水平缝厚度有明显差异，灰缝厚度超出规范规定，墙面明显凹凸不平等。主要原因是：墙体长度可能较长，拉线不紧产生下垂，跟线砌筑后，灰缝出现下垂，而一旦线拉直后，又产生厚灰缝；此外线松后，中间没有定线，—旦风吹长线，使长线摆动，造成墙面跟线进出，使墙面砌成凹凸不平。再有就是检查不勤。解决办法是：首先要加强责任心，砌筑两端紧线和中间定线要专人负责，勤紧线勤检查线；其次要求砌筑时分段进行，挂线长度不超过10m。第三，垂直度每砌高50cm要用托线板检查一次，以免偏差过大造成返工。（4）洞口、预埋件位置等未按要求砌实心砖墙洞口、预埋件位置等未按要求砌实心砖墙，造成预埋件松动，洞口安装构件不牢固或安装时洞口墙面挤坏。主要原因是：责任心不强和施工前交底不清。解决办法是：操作前要熟悉洞口尺寸和位置，以及预埋件等形状和大小，根据洞口和预埋件等情况，确定应砌实心砖墙的砌筑范围，做到心中有数。还要求对图纸上交待不清的洞口尺寸及预埋件位置等，要及时提出，直到弄清为止。再有要做到砌筑时勤检查，发现差错及时纠正。

【知识链接】 1、组砌形式空斗墙砌筑方法可分为一丁一斗(也称单丁单斗)空心墙(图3—1)；一眠一斗空斗墙(图3—2)；三斗一眠空斗墙(图3—3)；双丁单斗空心墙（也称解放斗）。其中，双丁单斗空心墙分为站丁单斗空心墙（图3—4）和卧丁单斗空斗墙（图3—5）。在砌筑时，同一皮上有丁砖有斗砖，丁砖和眠砖作为横向拉结。

2、砌筑前准备 空斗墙在砌筑前应先清理基层，抄平后找平，按设计施工图要求弹墨线，并把门窗洞口位置用墨线标出。清水空斗墙要选用拐角整齐，颜色均匀，规格一致，尺寸规矩的砖。砌筑前砖应浇水湿润。 3、立皮数杆砌筑时应把皮数杆立在墙体的拐角内侧(阴角)处，空斗墙的皮数杆皮数为每斗(115mm)加上灰缝(水平缝)厚度。灰缝厚度一般在10mm左右，最大水平缝不超过13mm,最小水平缝不小于7mm。划皮数杆时，砖的厚度取10块砖的平均值。找平后皮数杆的“0”值应与±0．000相吻合。当墙身超过15m时，应增加皮数杆的根数。楼梯间、阳台下应立皮数杆进行砌筑，以控制砖墙的灰缝厚度和标高。

【任务评价】 根据学生砌筑的结果进行自评、组评、师评，并现场讲评。 1、空斗墙砌筑的质量标准及训练初期评分见表3—1。 2、空斗墙砌筑的质量标准及训练中期评分见表3—2。 3、空斗墙砌筑的质量标准及训练后期评分见表3—3。

【知识拓展】 墙体的作用及其受力知识砖石砌体是砖混房屋建筑的主要承重结构，了解有关砖石砌体的力学性能，外力对砖石砌体的作用，以及砖石砌体在建筑中的受力情况及如何提高砖石结构的抗震能力等方面的知识，对提高砌体的质量，改进操作技术，有一定的指导意义。 1、墙体在房屋建筑中的作用 (1)承重作用墙体和楼板组成房屋的骨架，使房屋成为具有足够刚度的整体，并承受屋顶、楼板等构件传下来的荷载，同时还承受风力、地震力及自重等荷载。 (2)围护作用墙体可保护建筑物的内部不受风、雨、雪等的侵袭，并具有保温、隔音、隔热等作用，保证室内有良好的生活与工作环境。 (3)分隔作用房屋内的纵、横墙把建筑物分隔成不同大小和用途的房间，以满足不同使用要求。由此可见，墙体要受各种不同外力(或称为荷载)的作用。这些外力有大至地震力，小至雪、风、雨的力，还有人活动产生的力、设备的重力和动力、结构自身的重力等等。墙体根据其所在的部位不同，可划分为：外墙(包括前后檐墙和山墙)、内墙、隔断墙等。在多层房屋中，每层墙都承担着上一层楼面传下来的包括雪荷载、人活动的荷载、楼板、墙身抹灰及装饰的自身重力。这样从上往下，一层一层传下去，直至基础。因此底层的墙体受的荷载最大。

2、砌体结构的受力知识 (1)均布荷载与集中荷载 ①均布荷载：它是均匀分布在楼板或墙身上的，故称为“均布荷载”。如自身重量、雨水、积雪等。单位为牛顿／平方米(N／m2)或千牛顿／平方米(kN／m2)。 ②集中荷载：是以集中于某一处的形式作用在墙体或楼板上，则称“集中荷载”。如果一根大梁搁在墙上某处，那么该处就受到这个梁传来的集中力，也就是该点有一个集中荷载。单位为牛顿(N)或千牛顿(kN)。 (2)墙体受力情况在建筑物内，墙体因所处位置不同，承受的荷载也不同。像住宅房屋的内横墙，以前一般都搁置多孔板，该类墙承受了房屋大部分荷载，称之为承重墙，而那些只受自身重力，起隔断作用的墙体称之为非承重墙。对承重墙，我们在施工操作时应特别重视墙体质量，并严格按规范要求施工。荷载是自上而下传递，首先考虑房屋中屋盖荷载，它包括梁、板、防水层等重量和屋面活荷载。各层楼板荷载包括梁、板、地面荷载及楼面活荷载。外墙荷载包括墙体自重和内外抹灰层荷载等。在多层建筑物中各层的墙都承受其以上各层建筑物重量的总和，并将这些重量传给它的下一层墙，逐层传下去，最后传给基础。可以看出多层砖石房屋，愈靠近底层的墙体承受的荷载愈大，所以楼房下部几层的墙体比上部的墙体厚一些，同时砂浆的强度也要高一些。

任务2 空斗墙砌筑的质量检测与施工安全 【任务背景】在参观古建筑时，你是否会发现许多空斗墙砌得很美？我们在砌空斗墙时，如何才能把空斗墙砌成具有“黑白分明”、“红白案花”的艺术效果？在本任务中，我们将了解空斗墙的质量检测的方法，以及学会将空斗墙砌成具有观赏价值的墙体的砌筑及勾缝工艺。

【任务实施】 1、训练内容空斗墙砌筑的质量检测 2、训练准备 ①工具准备：垂直检测尺、线锤、楔形塞尺、百格网、内外直角检测尺、皮数杆、钢卷尺、水平尺等。 ②检测准备：已基本砌筑完成的一段空斗体。 3、训练要点 (1)砌体尺寸的允许偏差见表3—4。

(2)留槎和接槎 空斗墙严禁外墙转角处留直槎，转角处和交接处应同时砌筑。对不能同时砌筑而必须留置的临时间断处，应砌成斜槎，斜槎长度不应小于砌体高度的2/3。除转角处外，可留阳槎，但留槎处和接槎处必须实砌，并加拉结筋，严禁留阴槎。接槎时要将松动的砖及灰砂清除干净，用水冲刷后再进行实砌，在砌筑时根据图纸要求，应预先留出洞口，严禁砌好后打洞。在实际工程中如遇洞口的砌筑，要按照窗间墙的砌筑方法进行。洞口部分一般都是一人独立操作，操作时要求跟通线进行砌筑；洞口上部可以用钢筋混凝土预制过梁或者其他方法进行砌筑，搁置预制过梁应在墙体的顶面找平，并应在安装时坐浆。大梁下三皮要用实心砌体，适当提高砂浆强度等级。

(3)勾缝 ①空斗墙砖与砖之间砂浆接触面较小，砂浆饱满度比实砌墙要差，故采用勾平缝方法较好，这样可以增加砂浆饱满度。 ②空斗墙也可用白灰膏(石灰膏)直接进行砌筑。其灰缝厚度在5mm左右，砌筑后划缝(划缝深度不大于2mm)然后清扫。未等白灰膏干，就用宽度4mm左右拖缝条在墙缝中来回压实，使其平整、深浅一致，“瞎缝”处可用白灰膏填实。这种操作方法称原浆拖缝。这种墙面砌筑后“黑白分明”(青砖墙，白色缝)、“红白案花”(红砖墙、白色缝)，具有观赏价值和一定艺术效果。

安全第一 在训练现场必须有必要的安全防护措施，操作人员佩戴安全帽和相关安全设备，并对操作人员进行必要的用电、机械使用安全教育，保证砌筑过程安全、有序进行。在实际工程中脚手架上的堆砖不能超过3层，砖要丁头朝外码放，灰斗和其他材料应分散放置，以保证使用安全，空斗墙上不宜留脚手眼，要采用双排脚手架施工。

【知识链接】 1、空斗墙的砌筑要求空斗墙砌筑时切勿砍斗砖，在砌门窗洞口拐角处、墙与墙之间交接处、墙大拐处应实砌，±0．000以上应实砌3～4皮砖。第一皮砖应满丁式实砌，在楼板、梁、屋架、檩条等构件下的支座处也应实砌。 2、挂线以盘好的角为依据，在墙的外侧挂带通线。挂线时应用尼龙线或棉线拴砖坠重、拉紧，使尼龙线水平无下垂。墙身长于15m时，应在15m中处立—根皮数杆，并砌一块“腰线砖”或扛一根腰线棒，托住准线，使准线不下垂。在墙角带线处应用“别线棒”挡住尼龙线，不让尼龙线陷入灰缝中去。别线棒应距墙角10～30mm处。在地坪以上3～4皮后全是空斗墙，故每次提挂线都是一斗(门窗洞口璇头实砌)。在砌筑时要穿看下面已砌好的墙面，在砌空斗墙时应“上平线，下跟墙”。3、空斗墙的砌筑空斗墙不是用铺灰砌筑，而是用“打刀灰”进行砌筑。“打刀灰”是用稠度和粘结度较好的砂浆。空斗墙多用混合砂浆和石灰砂浆进行砌筑。右手拿瓦刀在灰桶中舀适当灰砂，刮在左手所拿的砖上，称之为“打刀灰”也称“打刀泥”。 (1)站丁砖(丁砖)打刀灰的方法左手拿砖的大面，手掌心向上，右手拿瓦刀在灰桶中舀适当的灰砂，(图3—6a)刮到砖条面上，先顺刮，后逆刮(图3—6b)。如果灰砂与砖粘结不牢，则来回多刮几次，灰砂就粘在砖的条面上(图3—6c)，此时瓦刀上还剩多余的灰砂。把砖稍侧一点约450角)，把多余灰砂刮在砖的大面(即左手大拇指的方向)上楞角处(图3—6d)，然后用瓦刀把砖条面中心的灰砂刮出，再刮到砖的大面(左手大拇指反方向)的下楞角处(图3—6e)。这时站丁砖的刀灰已打好，随后把丁砖站立着放置在墙头上(图3—6f)。放置时应注意砖条面、上楞角边处与准线相平行，也称“跟线”。砌筑时注意不应“量线”过大或“冲线”，一般离线1mm，下楞角边处与已砌好的墙面相平，并把流出墙面的多余灰砂刮掉，也称“刮浆”。

(2)斗砖打刀灰的方法 左手拿砖的大面，手掌心向上，右手拿瓦刀在灰桶中舀适当的灰砂(图3—7a)，刮到砖条面上，先顺刮，后逆刮(图3—7b)。如果灰砂与砖粘结不牢，按此方法来回多刮几次，灰砂就粘在砖的条面上(图3—7c)，然后把瓦刀上多余灰砂刮在砖的顶面上(图3—7d)，随后就把斗砖(砖的大面平行于墙面)站立着放置在墙头上(图3—7e)。放置时应注意砖的大面上楞角边处与准线平行，下楞角边处与已砌好的墙面相平，并刮浆，放置时应注意隔斗的丁砖与其相对直。

【任务评价】 根据学生砌筑的结果进行自评、组评、师评，并现场讲评。 1、空斗墙砌筑的质量标准及训练初期评分见表3—5。 2、空斗墙砌筑的质量标准及训练中期评分见表3—6。 3、空斗墙砌筑的质量标准及训练后期评分见表3—7。

【知识拓展】 砖砌体的强度 1、砖砌体的强度 (1)常见砌筑材料的强度等级 ①烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖的强度等级，分为MU10、MUl5、MU20、MU25、MU30几种。 ②砌块的强度等级为MU5、MU7.5、MU10、MUl5、MU20。 ③砌筑砂浆的强度等级M2.5、M5、M7.5、M10、M15。 (2)砖砌体强度的影响因素砖砌体的强度不仅决定于砂浆和砖的强度等级，而且与砖的外形尺寸、灰缝的饱满程度以及灰缝的厚度等有关。砖的强度越高，其砌体强度也越高，但二者不是成比例的增加。这是因为在砌体中，砂浆层不能铺设得非常均匀、饱满，密实的砖与砂浆材料的变形模量不同而造成。所以，灰缝的砂浆如不饱满，不仅影响砌体的抗压强度，而且也影响砌体的抗拉和抗剪强度。砖砌体的抗压强度设计值见表3—8所示，其他砌筑用砖砌体的抗压强度设计值见《砌体结构设计规范》(GB50003—2001)。

(3)砖砌体的抗压、抗拉、抗剪强度 ①砖砌体的抗压强度：砖砌体的抗压能力以“抗压强度”表示。抗压强度是指砌体水平截面单位面积上所能承受的最大压力，用N／mm2或称作兆帕斯卡(MPa)来表示。 ②砌体的轴心抗拉强度：当某一段砖砌墙体两端受到一个大小相同的拉力，在墙体受拉断裂时，墙体受拉截面内单位面积上所受的拉力，称为砌体的轴心抗拉强度。凡砌体轴心受拉沿竖向和水平灰缝成锯齿形(或阶梯形)破坏时，称为砌体沿齿缝截面破坏，如图3—8所示。这种形式的破坏，是由于砖与砂浆之间粘接强度不足或砂浆层本身强度不足造成的。所以，沿齿缝截面破坏的轴心抗拉强度，并非由于砖的强度不足所引起，而是与砂浆的强度有着直接关系。另一种轴心受拉破坏是沿竖灰缝和砖体本身断裂，称为沿砖体截面破坏，如图3—9所示。其原因是由于砖本身的抗拉强度不足而引起，常发生于砖的强度低于砂浆强度的情况下，所以，它与砖的强度有直接关系。

③砖砌体的弯曲抗拉强度：墙体受弯，则在一侧墙体内产生水平方向的拉应力，另一侧墙体内产生水平方向的压应力，产生水平拉应力的这部分墙体所能承受的最大拉应力，叫做砌体的弯曲抗拉强度。砌体弯曲受拉破坏时，一种是沿齿缝截面破坏，它的破坏强度称沿齿缝截面破坏的弯曲抗拉强度，其破坏原因与砌体轴心受拉沿齿缝截面破坏的原因相同，所以抗拉强度与砂浆强度有直接关系，如图3—10a所示；另一种是沿竖向灰缝和砖体本身破坏，它的破坏强度称为沿砖体截面破坏的弯曲抗拉强度，其破坏原因是由于砖的抗拉强度不足所引起的，因此这种破坏与砖的强度有直接关系。还有一种砌体受弯情况，例如一个砖柱上端受到一个水平推力，则砖柱受到纵向弯曲力，如图3—10b所示，在柱横截面内的一部分产生拉应力，另一部分产生压应力。当拉应力超过砖与砂浆之间的粘结强度时，砖柱就会沿水平灰缝断裂。这种砖砌体的受拉破坏形式，叫做弯曲受拉沿通缝截面破坏，它的破坏强度称做沿通缝破坏的弯曲抗拉强度。如果砖柱的砂浆强度高于砖的强度，也可能是砖本身破坏，而灰缝完好，这种破坏形式称为弯曲受拉沿砖体截面破坏，它的抗拉强度叫做沿砖体截面破坏的弯曲抗拉强度。③砖砌体的弯曲抗拉强度：墙体受弯，则在一侧墙体内产生水平方向的拉应力，另一侧墙体内产生水平方向的压应力，产生水平拉应力的这部分墙体所能承受的最大拉应力，叫做砌体的弯曲抗拉强度。砌体弯曲受拉破坏时，一种是沿齿缝截面破坏，它的破坏强度称沿齿缝截面破坏的弯曲抗拉强度，其破坏原因与砌体轴心受拉沿齿缝截面破坏的原因相同，所以抗拉强度与砂浆强度有直接关系，如图3—10a所示；另一种是沿竖向灰缝和砖体本身破坏，它的破坏强度称为沿砖体截面破坏的弯曲抗拉强度，其破坏原因是由于砖的抗拉强度不足所引起的，因此这种破坏与砖的强度有直接关系。还有一种砌体受弯情况，例如一个砖柱上端受到一个水平推力，则砖柱受到纵向弯曲力，如图3—10b所示，在柱横截面内的一部分产生拉应力，另一部分产生压应力。当拉应力超过砖与砂浆之间的粘结强度时，砖柱就会沿水平灰缝断裂。这种砖砌体的受拉破坏形式，叫做弯曲受拉沿通缝截面破坏，它的破坏强度称做沿通缝破坏的弯曲抗拉强度。如果砖柱的砂浆强度高于砖的强度，也可能是砖本身破坏，而灰缝完好，这种破坏形式称为弯曲受拉沿砖体截面破坏，它的抗拉强度叫做沿砖体截面破坏的弯曲抗拉强度。

④砖砌体的抗剪强度：如有一个砖柱受到水平方向的外力F，则在受力点以下的砌体受到水平的剪力。砖砌体受剪的破坏特征按砌体的受剪情况可分为沿通缝截面破坏(图3—11a)和沿灰缝成阶梯破坏(图3—11b)。沿通缝截面的剪切破坏，是由于砖与砂浆之间的切向粘结力不足所引起的，所以沿通缝破坏的抗剪强度与砂浆的强度有直接关系，而不是因砖的强度不足所引起的。另外沿砌体阶梯形截面的剪切破坏，主要是水平灰缝抗剪强度不足而引起的。这样，沿阶梯形截面破坏的抗剪强度也与砂浆的强度有直接关系，而不是由于砖的强度不足所造成的。④砖砌体的抗剪强度：如有一个砖柱受到水平方向的外力F，则在受力点以下的砌体受到水平的剪力。砖砌体受剪的破坏特征按砌体的受剪情况可分为沿通缝截面破坏(图3—11a)和沿灰缝成阶梯破坏(图3—11b)。沿通缝截面的剪切破坏，是由于砖与砂浆之间的切向粘结力不足所引起的，所以沿通缝破坏的抗剪强度与砂浆的强度有直接关系，而不是因砖的强度不足所引起的。另外沿砌体阶梯形截面的剪切破坏，主要是水平灰缝抗剪强度不足而引起的。这样，沿阶梯形截面破坏的抗剪强度也与砂浆的强度有直接关系，而不是由于砖的强度不足所造成的。

2、地震对房屋的破坏作用 地震时，地震力给地壳竖向的震动力和横向的水平晃动力，由此引起建筑物产生上下颠动和左右晃动。这种震动力和建筑设计时考虑的受力情况完全不同。它是一种与建筑物本身的重量、高度、刚度有关的惯性力。地震突然发生时，建筑物受到这种惯性力的反复作用，重者遭到破坏，轻者产生裂缝。砖石砌筑的房屋，往往是先由竖向震动力把砌体颠松，然后在水平力晃动下破坏或倒塌。建筑物如果很高，在水平晃动时，上部的摆动就大，如果设防不好或烈度很大，那么就容易在上部先破坏。反之，低矮且整体性好的房屋，就不容易发生破坏。再有房屋体形外有附加结构，如阳台、雨篷、女儿墙等，在地震晃动时就给建筑物增加了一个附加惯性力，房屋最容易在该处破坏。为了防止地震力的破坏，砖石结构房屋必须设置抗震构造措施，以减少地震对房屋的破坏。

【项目小结】 本项目主要介绍砖砌体工程中的两个任务，其中重点是空斗墙的砌筑，难点是空斗墙的组砌方式。 1、在任务1中，重点要掌握空斗墙的组砌问题，要在训练过程中了解直至解决空斗墙砌筑中的最大问题——组砌混乱。 2、在任务2中，要继续提高空斗墙站丁砖与斗砖的打刀灰熟练程度，并在开始训练时就杜绝空斗墙砌筑中砍斗砖现象。

【巩固提高】 1、空斗墙和空心墙组砌混乱主要表现在什么部位？原因是什么？答：墙面组砌方法混乱表现在丁字墙、附墙柱等接槎处；原因是操作人员忽视组砌形式，排砖时没有全墙通盘排砖就砌筑，或是上下皮在丁字墙、附墙柱处错缝搭砌没有排好砖。 2、简要说明砌筑施工中安全事故种类及处理措施。答：安全事故有：（1）高空坠人——设安全网，临边洞口设栏杆；（2）高空坠物——安装安全网；（3）雨水冲走墙体砂浆，导致墙体倒塌，每次下雨前后和下班前后，做好防雨准备；（4）脚手架上码砖不超过三皮。

项目七砌筑空心砖墙 【学习目标】 ●掌握空心砖墙的组砌方式和构造知识 ●掌握并遵守现场劳动、安全、环保、节能的要求 ●能看懂空心砖墙的砌筑图纸，并能够分小组砌筑一段空心砖墙 ●熟练地掌握空心砖墙的砌筑工艺、砌筑要点和质量验收标准及常见的质量问题【学习任务】 ●砌筑空心砖墙

任务1 砌筑空心砖墙 【任务背景】你是否想过用空心砖取代实心砖有哪些好处？房屋建筑时，任何部位都能用空心砖砌筑吗？本任务中，我们将介绍空心砖墙的砌筑工艺、质量标准与检测方法。【任务实施】 1、训练内容砌筑空心砖墙，高1.4m，转角两边各长1.6m，多孔砖规格190mm×190mm×90mm；转角处用钢筋网片配筋。 2、训练准备 ①材料准备：自己挑选用砖，选用1∶3石灰砂浆。 ②设备准备：考虑砍砖不方便，可准备砂轮锯砖机，以便制作组砌用半砖和七分头。 ③技术准备：排砖摆底应按砖尺寸和灰缝计算排数和皮数，灰缝厚10mm，组砌可梅花丁，也可满丁满条。

3、训练要点 (1)根据气候条件，使砖块符合砌体的湿度要求，清扫基层，做好砌筑准备。 (2)底层坐好砂浆后，从转角处开始向一侧排砖，上下皮错缝搭砌长度为1/2砖。 (3)用瓦刀或配合摊灰尺铺平砂浆，砂浆层厚度要大于20mm。在转角处要安放连接加固用的Φ4钢筋网片。 (4)把砖块平整的面(有孔面)朝上，放在铺好的砂浆上，以准线校核砖块的位置和平整度，安装时要防止偏斜及碰掉棱角和挤走已铺好的砂浆。 (5)砖块应逐皮均匀地由转角开始砌筑。 (6)水平灰缝铺置要平整，砂浆铺置长度较砌块稍长一些，宽度宜缩进墙面约5mm。 (7)转角处连接加固用的Φ4钢筋网片要按照施工规范进行安放。 (8)砌筑完毕后，要及时清理施工现场，为墙面的粉刷做好准备。 (9)其他要求与“二四墙”要求相同。

安全第一 在训练现场必须有必要的安全防护措施，操作人员佩戴安全帽和相关安全设备，并对操作人员进行必要的用电、机械使用安全教育，保证砌筑过程安全、有序进行。空心砖墙砌筑时除严格遵守实心砖墙砌筑安全生产有关规定外，还应遵守下列各项： (1)要采用双排脚手架，不得在墙上留脚手洞，严禁脚手架横杆搁置在砖墙上。 (2)严禁站在墙上工作和行走。 (3)砌筑空心砖墙的碎砖、断砖应清理出来；砌筑完毕，脚手架上的断砖应及时清理回收。 (4)多孔砖孔洞较小、体积较大，手抓不便，如用手取砖，砖要抓稳，防止操作时砖坠落。如用砖夹子取砖，则要检查砖夹子是否完好。

【知识链接】 常用于空心砖砌体的有烧结空心砖、蒸压灰砂空心砖。 (1)墙体组砌方式空心砖一般侧立砌筑，孔洞呈水平方向，有特殊要求时，孔洞也可呈竖直方向。空心砖墙的厚度等于空心砖的厚度，采用全顺侧砌，错缝砌筑，上下皮竖缝相互错开1/2砖长。砌筑形式如图3—12。

(2)操作工艺 （1)弹线：砌筑前，应在砌筑位置弹出墙边线及门窗洞口边线，底部至少先砌3皮普通砖，门窗洞口两侧一砖范围内也应用普通砖实砌。（2)排砖撂底(干摆砖)：按组砌方法先从转角或定位处开始向一侧排砖，内外墙应同时排砖，纵横方向交错搭接，上下皮错缝，一般搭砌长度不少于60mm，上下皮错缝1/2砖长。排砖时，凡不够半砖处用普通砖补砌，半砖以上的非整砖宜用无齿锯加工制作非整砖块，不得用砍凿方法将砖打断。（3)选砖：检查空心砖的外观质量，有无缺棱掉角和裂缝现象，对于欠火砖和酥砖不得使用，用于清水外墙的空心砖，要求外观颜色一致，表面无压花。焙烧过火变色、变形的砖可用在不影响外观的内墙上。（4)盘角：砌砖前应先盘角，新盘的大角要及时进行吊、靠。如有偏差，要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。（5)挂线：砌筑必须双面挂线，如果长墙几个人使用一根通线，中间应设几个支线点，线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。（6)砌砖：砌空心砖宜采用刮浆法。当孔洞呈垂直时，水平铺砂浆，应先用套板盖住孔洞，以免砂浆掉入空洞内。砌砖时砖要放平，砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8 mm，也不应大于12 mm。为保证清水墙面不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。清水墙不允许有三分头，不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4 h内用完，不得使用过夜砂浆。清水墙应随砌随抠缝，抠缝深度为8～10 mm，要求深浅一致，墙面清扫干净。混水墙应随砌随将舌头灰刮尽。空心砖墙应同时砌筑，不得留槎。每天砌筑高度不应超过1.8m。

【任务评价】 根据学生砌筑的结果进行自评、组评、师评，并现场讲评。 1、空心砖墙砌筑的质量标准及训练初期评分见表3—9。 2、空心砖墙砌筑的质量标准及训练中期评分见表3—10。 3、空心砖墙砌筑的质量标准及训练后期评分见表3—11。

【知识拓展】 砌筑工必需的砌体结构抗震知识 1、建筑物抗震原则和要求地震虽然是一种偶然发生的自然灾害，但只要做好房屋的抗震构造和措施，灾害是可以减轻的。一般措施如下：（1）房屋应建造在对抗震有利的场地和较好的地基土上。（2）房屋的自重要轻。（3）建筑物的平面布置要力求形状整齐、刚度均匀对称，不要凹进凸出，参差不齐。（4）增加砌体结构房屋的构造设置。（5）提高砌筑砂浆的强度等级。

2、抗震圈梁及构造柱的一般要求 （1）多层砖房装配式钢筋混凝土楼盖或木楼盖的房屋，应按表3—12所示的规定设置圈梁。圈梁应闭合，并不得被洞口截断。圈梁宜与预制板设在同一标高处或紧靠楼板设置。

（2）构造柱钢筋一般采用Ⅰ级钢筋，混凝土不宜低于C15。混凝土骨料的最大粒径不宜超过200mm。（2）构造柱钢筋一般采用Ⅰ级钢筋，混凝土不宜低于C15。混凝土骨料的最大粒径不宜超过200mm。（3）墙与构造柱连接，当设计烈度为8度、9度时，砖墙应砌成马牙槎，每一马牙槎沿高度方向的尺寸不宜超过300mm，如图3—13所示。（4）构造柱必须与圈梁连接，在柱与圈梁相交的节点处应适当加密柱的箍筋，加密范围在圈梁上、下均不应小于1/6层高或450mm，箍筋间距不宜大于100mm。

【项目小结】 本项目主要介绍砖砌体工程中空心砖墙的砌筑。空心砖墙的砌筑基本与“二四墙”要求相同。在学习砌筑的同时，还需要掌握钢筋网片的安放方法。砌筑空心砖墙时要特别注意，严禁使用单排脚手架，以保证砌筑质量和施工安全。

【巩固提高】 1、空心砖与烧结普通砖在使用上有什么区别？答：空心砖主要用于建筑物非承重部位，而普通砖则可用于清水墙、装饰墙等承重墙。 2、砖砌体中的拉结筋应该怎么放？答：在留直槎处、垂直墙交接处、构造柱与墙交接处，每120mm墙厚放1Φ6的钢筋，其间距沿墙高不应超过500mm，超出长度从留槎处不少于500mm，末端设置弯勾。 3、圈梁起什么作用？答：圈梁是加强砖造建筑的整体性和空间刚度，以抵抗由于基础不均匀的沉降，或墙体受到振动和地震，或墙体超长超高超薄而失稳等情况引起的变形和开裂。

模块三 砌筑空斗墙及空心砖墙
