Installation et configuration d'un serveur DNS

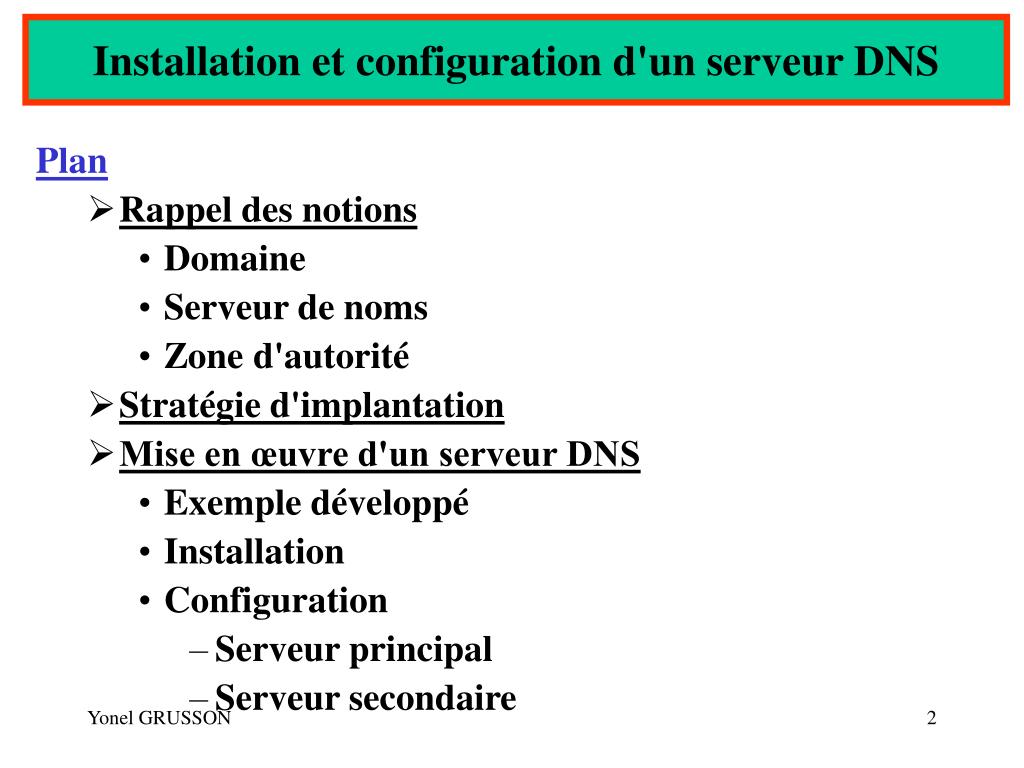

2. Installation et configuration d'un serveur DNS Plan • Rappel des notions • Domaine • Serveur de noms • Zone d'autorité • Stratégie d'implantation • Mise en œuvre d'un serveur DNS • Exemple développé • Installation • Configuration • Serveur principal • Serveur secondaire

3. Domaine complet fr Domaine fr Domaine ac-grenoble ac-grenoble berges nœud berges.ac-grenoble.fr Rappel des notions : Le domaine Un domaine est un sous-arbre de l’espace des noms de domaine. On parlera du domaine fr, du domaine ac-grenoble.fr

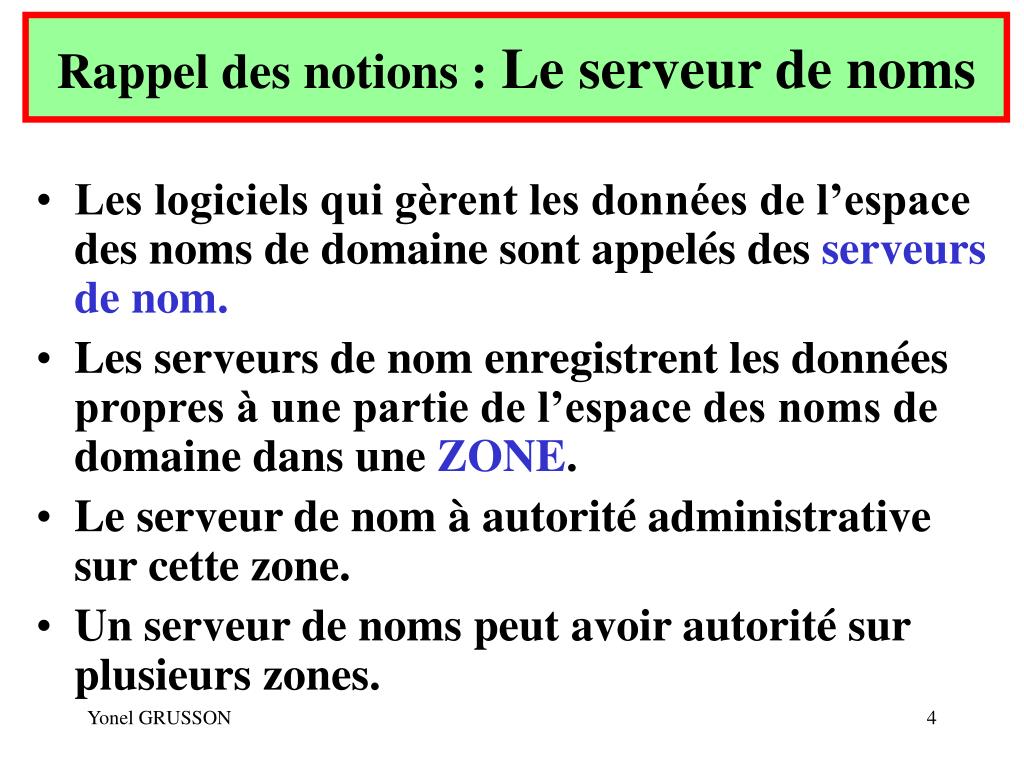

4. Rappel des notions : Le serveur de noms • Les logiciels qui gèrent les données de l’espace des noms de domaine sont appelés des serveurs de nom. • Les serveurs de nom enregistrent les données propres à une partie de l’espace des noms de domaine dans une ZONE. • Le serveur de nom à autorité administrative sur cette zone. • Un serveur de noms peut avoir autorité sur plusieurs zones.

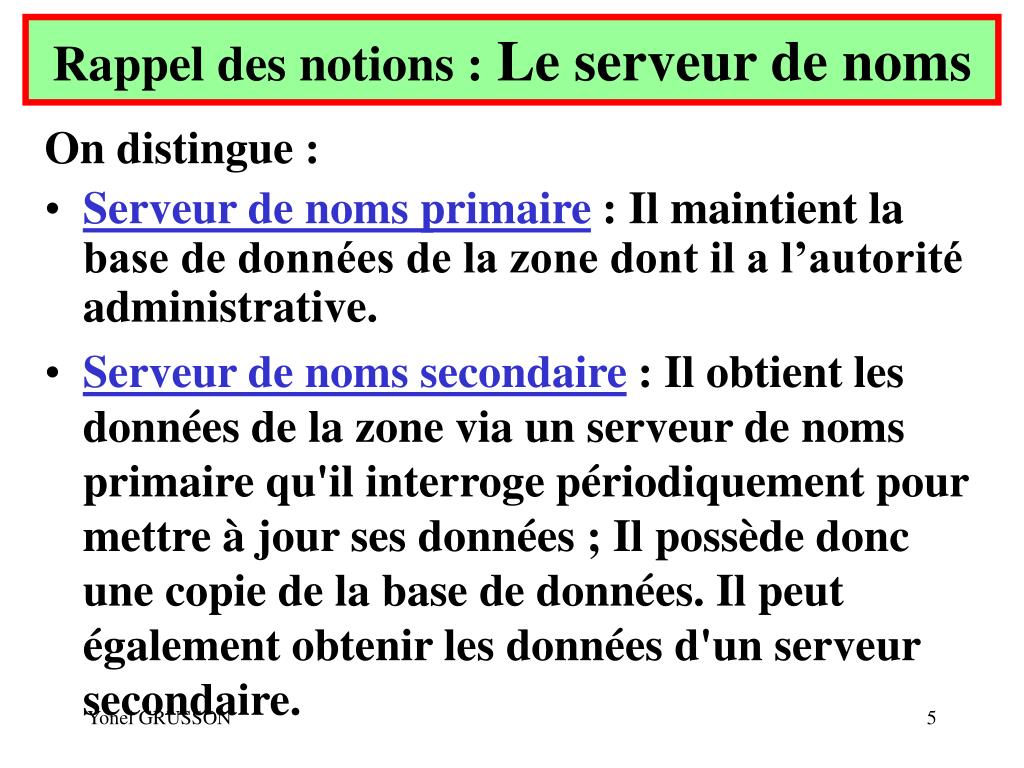

5. Rappel des notions : Le serveur de noms On distingue : • Serveur de noms primaire : Il maintient la base de données de la zone dont il a l’autorité administrative. • Serveur de noms secondaire : Il obtient les données de la zone via un serveur de noms primaire qu'il interroge périodiquement pour mettre à jour ses données ; Il possède donc une copie de la base de données. Il peut également obtenir les données d'un serveur secondaire.

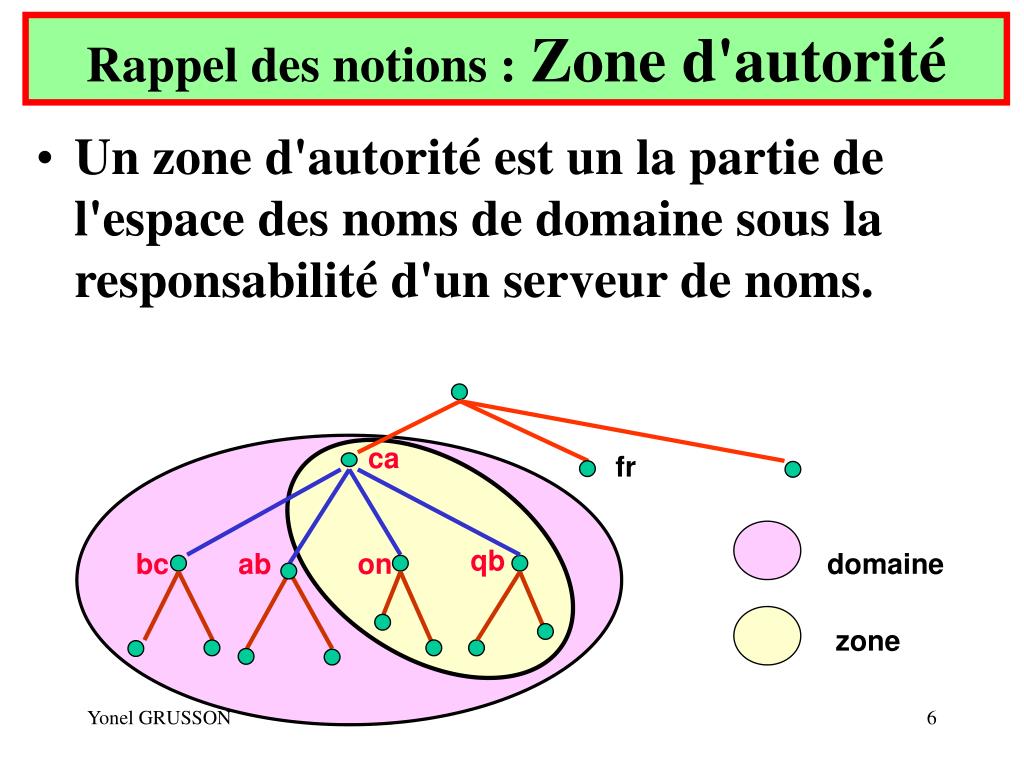

6. ca fr qb bc ab on domaine zone Rappel des notions :Zone d'autorité • Un zone d'autorité est un la partie de l'espace des noms de domaine sous la responsabilité d'un serveur de noms.

7. Stratégie d'implantation • Pour une zone il y a un seul serveur primaire et généralement plusieurs serveurs secondaires. • Cette redondance permet la défaillance éventuelle du primaire et du (des) secondaire(s). Il est même souhaitable d'installer les serveurs sur des réseaux différents pour palier la défaillance du réseau. • Un serveur de nom peut être primaire pour une (des) zone(s) et secondaire pour d’autre(s). • Association avec un serveur WINS dans un environnement Microsoft

8. Exemple développé lab btsreso.lab btsdev.lab aris ftp delphi Alias "www" La zone   " btsreso.lab" sera gérée par le serveur 172.16.41.2 et sera serveur secondaire pour la zone  "btsdev.lab" La zone   " btsdev.lab" sera gérée par le serveur 172.16.41.4.

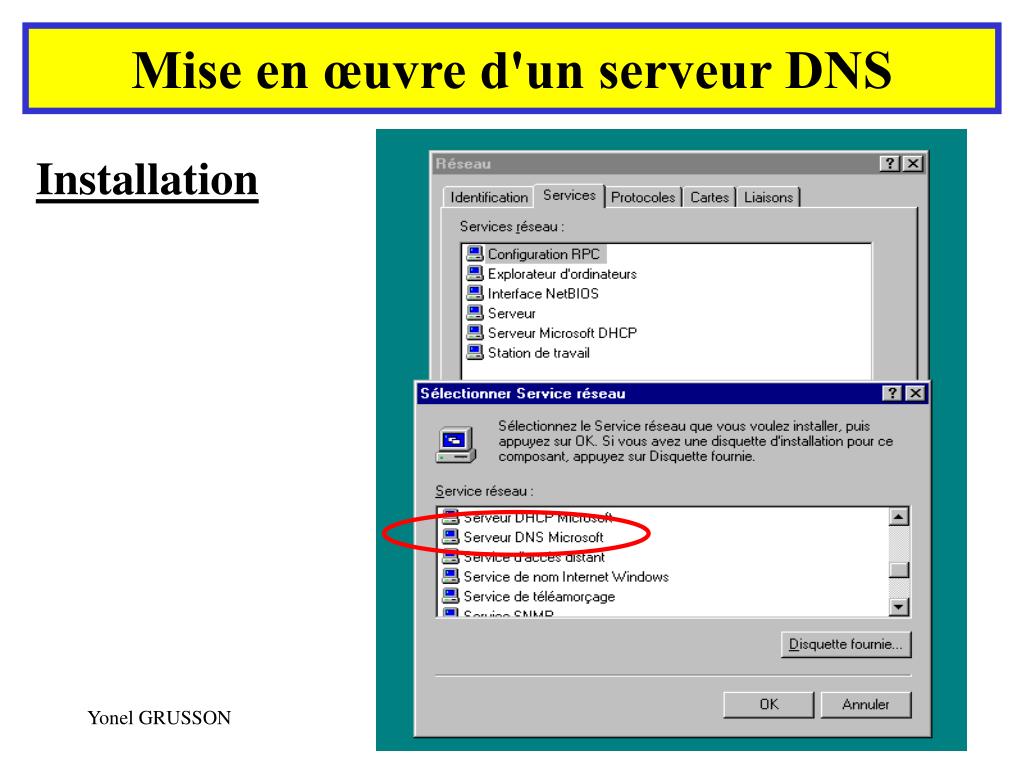

9. Mise en œuvre d'un serveur DNS Installation

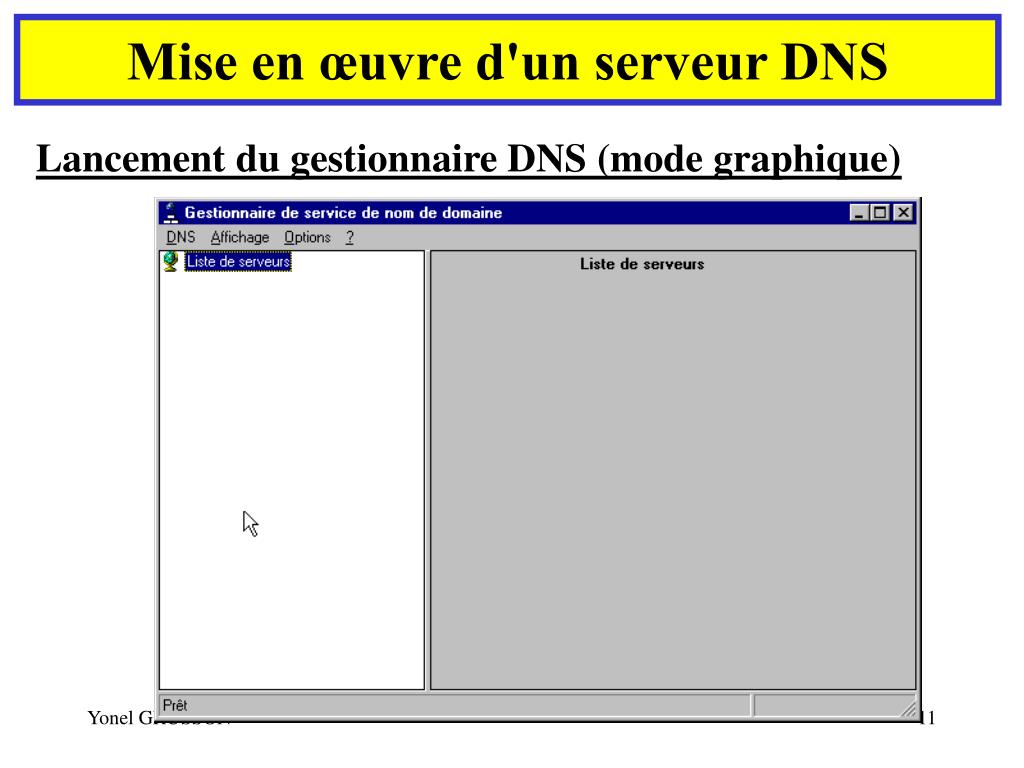

10. Mise en œuvre d'un serveur DNS Lancement du gestionnaire DNS (mode graphique)

11. Mise en œuvre d'un serveur DNS Lancement du gestionnaire DNS (mode graphique)

12. Mise en œuvre d'un serveur DNS Le schéma général de la configuration du serveur est le suivant : • Création du serveur • Création de la zone • Création des hôtes

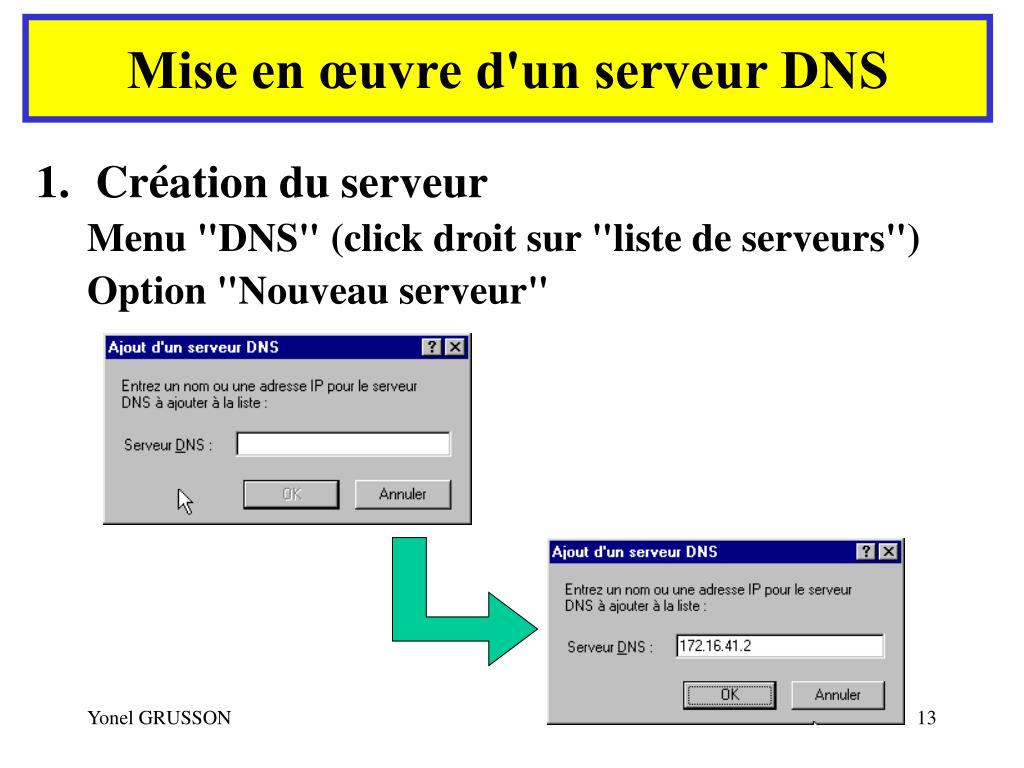

13. Mise en œuvre d'un serveur DNS • Création du serveur Menu "DNS" (click droit sur "liste de serveurs") Option "Nouveau serveur"

14. Mise en œuvre d'un serveur DNS • Création du serveur

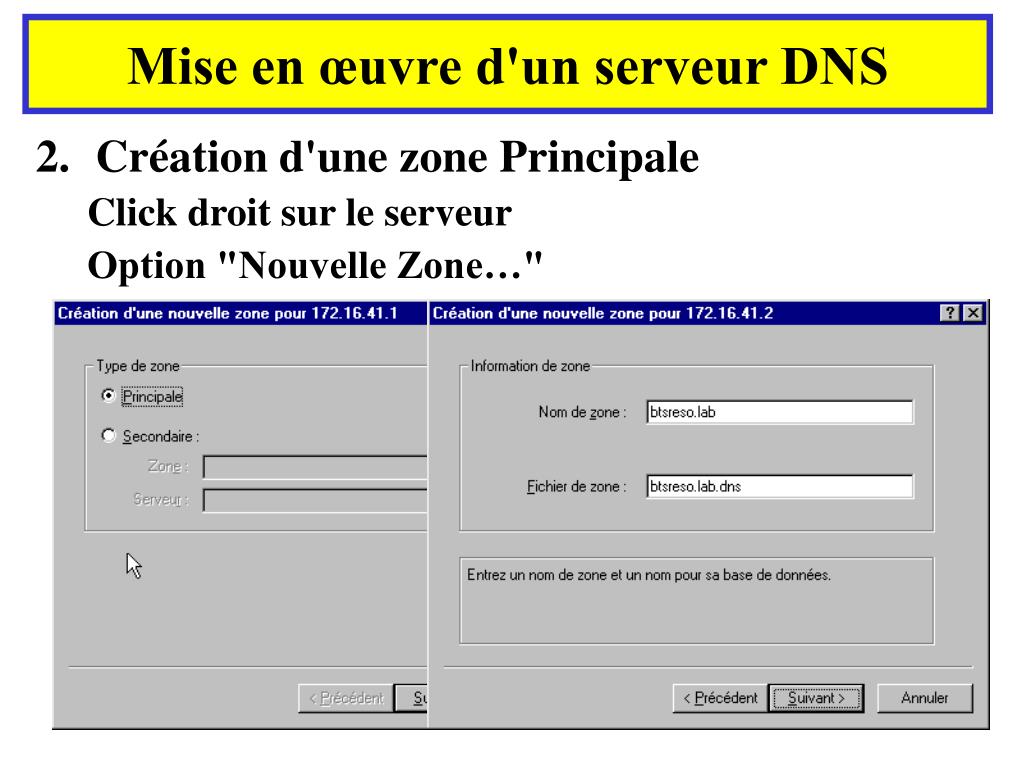

15. Mise en œuvre d'un serveur DNS • Création d'une zone Principale Click droit sur le serveur Option "Nouvelle Zone…"

16. Mise en œuvre d'un serveur DNS Bilan après ces opérations et observation des résultats :

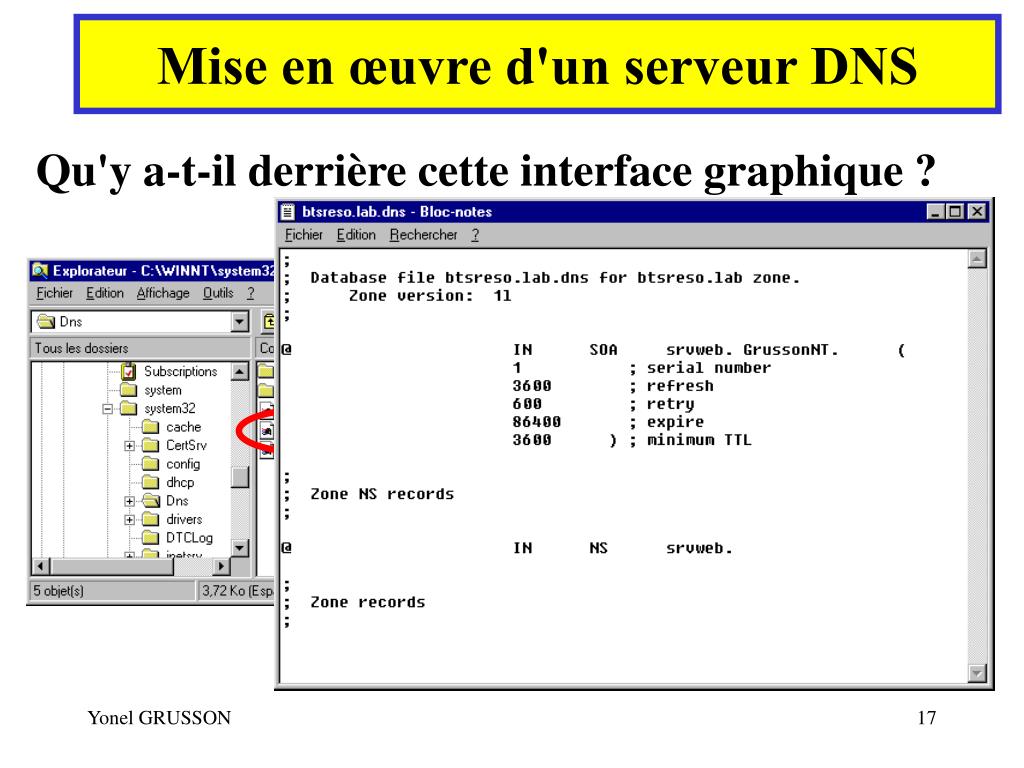

17. Mise en œuvre d'un serveur DNS Qu'y a-t-il derrière cette interface graphique ?

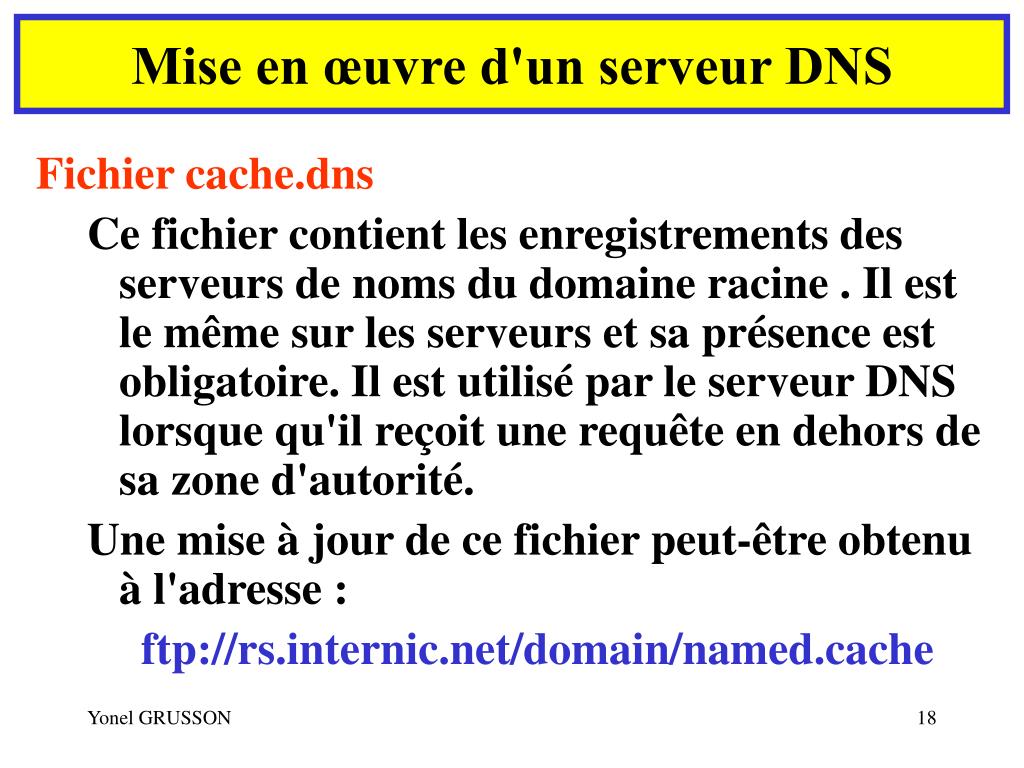

18. Mise en œuvre d'un serveur DNS Fichier cache.dns Ce fichier contient les enregistrements des serveurs de noms du domaine racine . Il est le même sur les serveurs et sa présence est obligatoire. Il est utilisé par le serveur DNS lorsque qu'il reçoit une requête en dehors de sa zone d'autorité. Une mise à jour de ce fichier peut-être obtenu à l'adresse : ftp://rs.internic.net/domain/named.cache

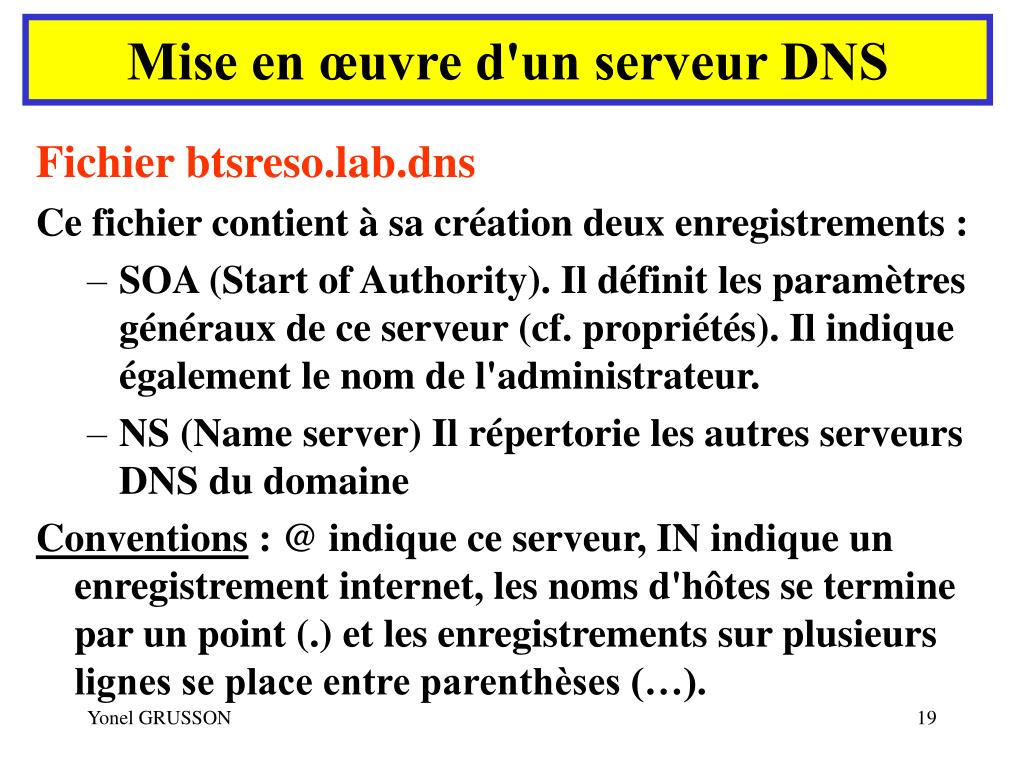

19. Mise en œuvre d'un serveur DNS Fichier btsreso.lab.dns Ce fichier contient à sa création deux enregistrements : • SOA (Start of Authority). Il définit les paramètres généraux de ce serveur (cf. propriétés). Il indique également le nom de l'administrateur. • NS (Name server) Il répertorie les autres serveurs DNS du domaine Conventions : @ indique ce serveur, IN indique un enregistrement internet, les noms d'hôtes se termine par un point (.) et les enregistrements sur plusieurs lignes se place entre parenthèses (…).

20. Mise en œuvre d'un serveur DNS Propriétés de la zone

21. Mise en œuvre d'un serveur DNS Propriétés de la zone • Le premier onglet donne la nature de la zone (primaire ou secondaire et dans ce cas le nom du serveur maître) • Le second onglet permet de préciser : • La meilleure source de nom pour le domaine • L'adresse de l'administrateur • L'intervalle de rafraîchissement. Cette valeur s'adresse au serveur secondaire pour mettre à jour leurs données.

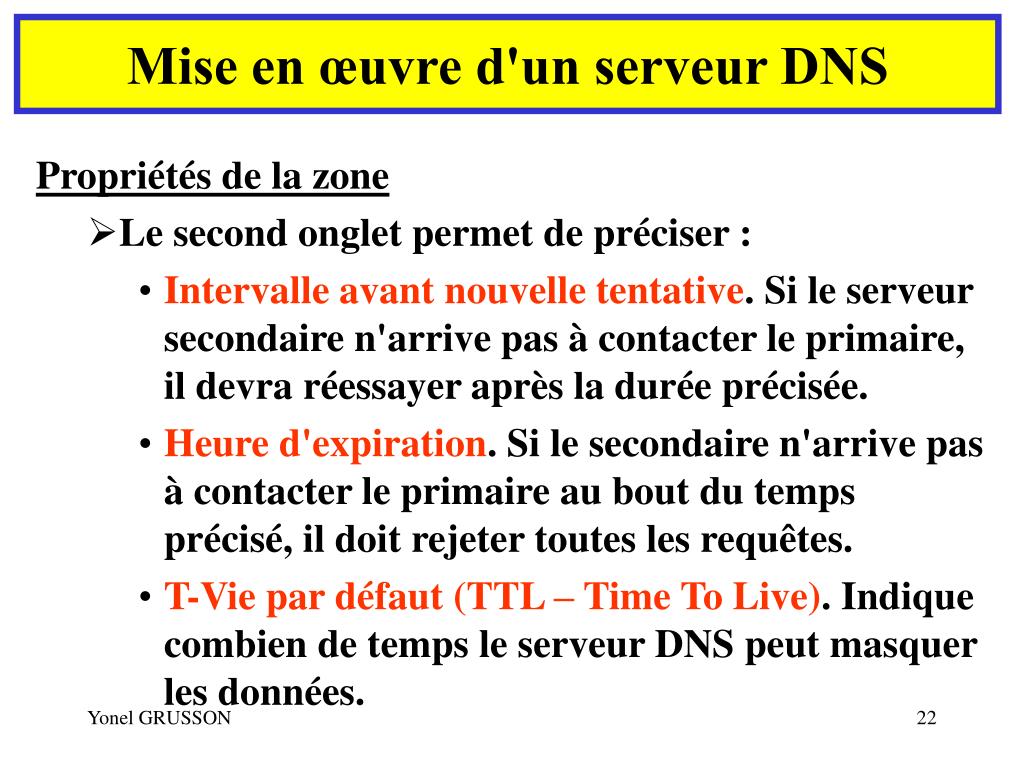

22. Mise en œuvre d'un serveur DNS Propriétés de la zone • Le second onglet permet de préciser : • Intervalle avant nouvelle tentative. Si le serveur secondaire n'arrive pas à contacter le primaire, il devra réessayer après la durée précisée. • Heure d'expiration. Si le secondaire n'arrive pas à contacter le primaire au bout du temps précisé, il doit rejeter toutes les requêtes. • T-Vie par défaut (TTL – Time To Live). Indique combien de temps le serveur DNS peut masquer les données.

23. Mise en œuvre d'un serveur DNS Propriétés de la zone • Le troisième onglet permet, en cas de modification de la base, d'envoyer une notification aux serveurs secondaires afin qu'ils se synchronisent.La case cochée n'autorisent la synchronisation qu'aux serveurs de la liste.

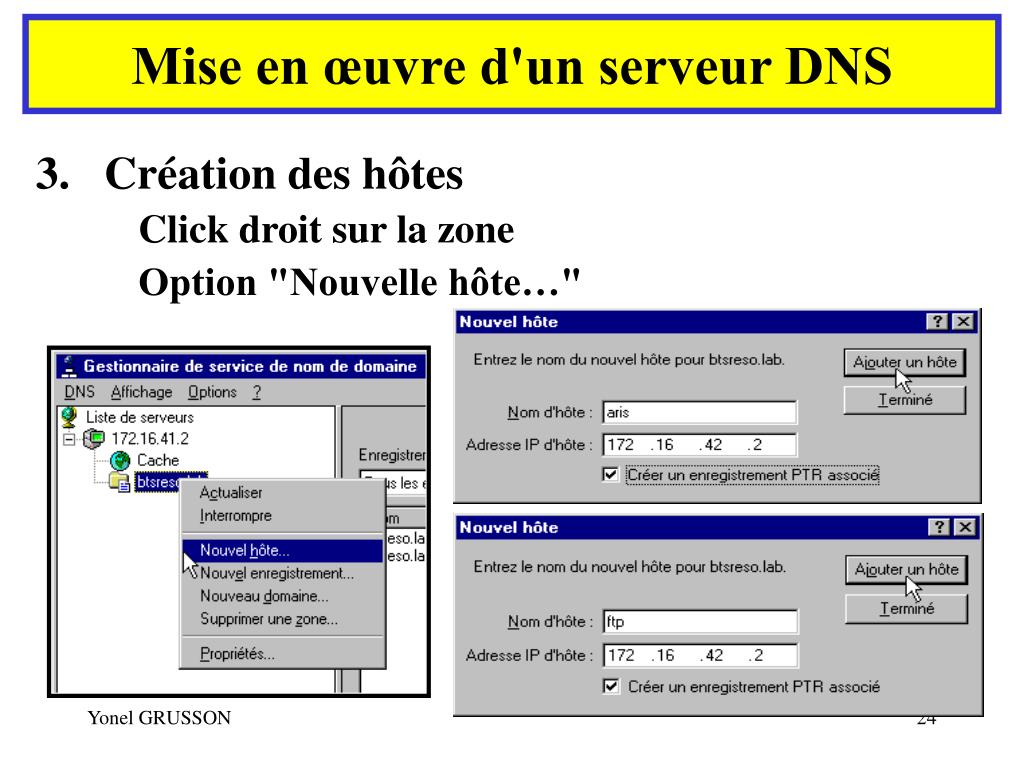

24. Mise en œuvre d'un serveur DNS • Création des hôtes Click droit sur la zone Option "Nouvelle hôte…"

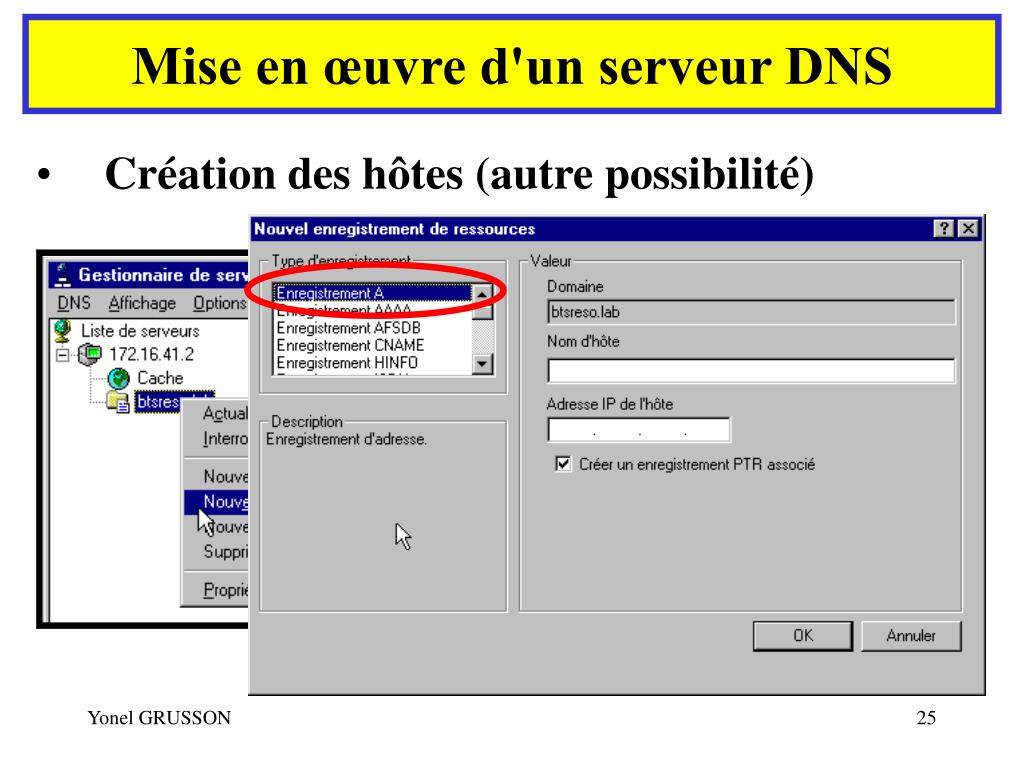

25. Mise en œuvre d'un serveur DNS • Création des hôtes (autre possibilité)

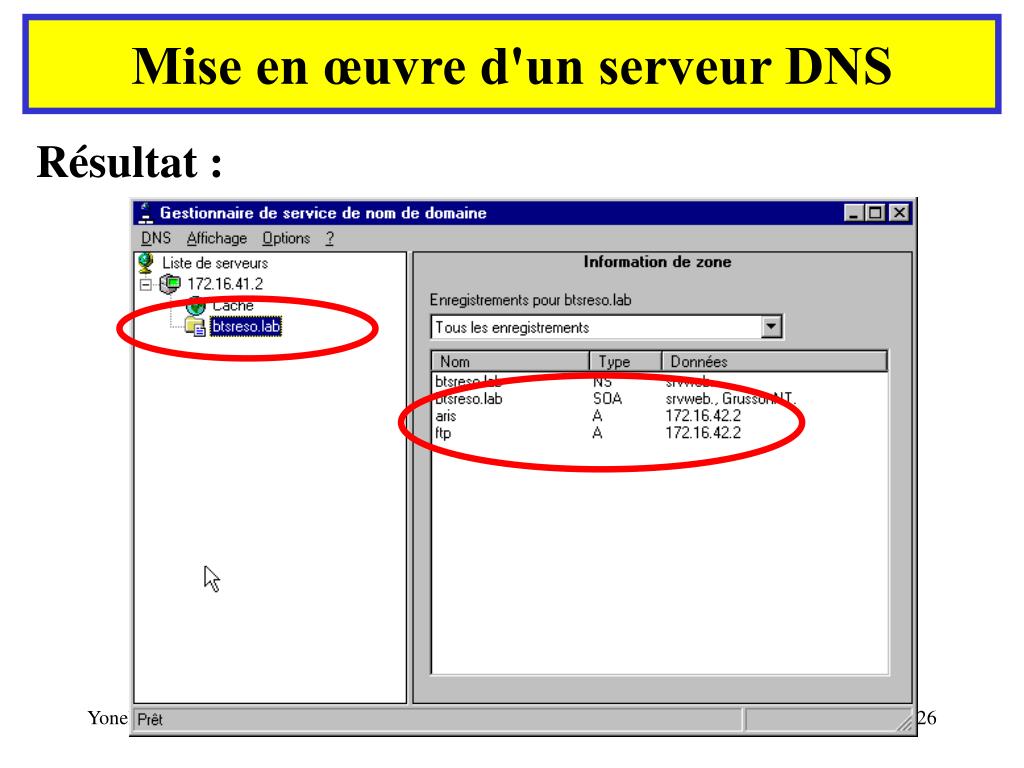

26. Mise en œuvre d'un serveur DNS Résultat :

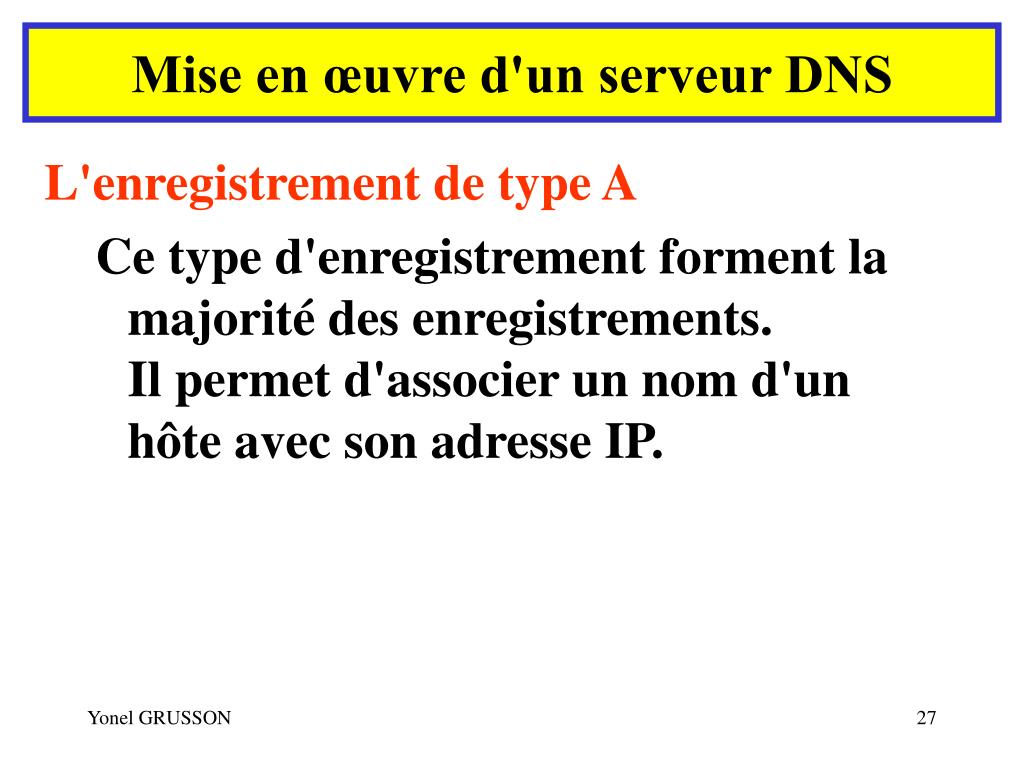

27. Mise en œuvre d'un serveur DNS L'enregistrement de type A Ce type d'enregistrement forment la majorité des enregistrements.Il permet d'associer un nom d'un hôte avec son adresse IP.

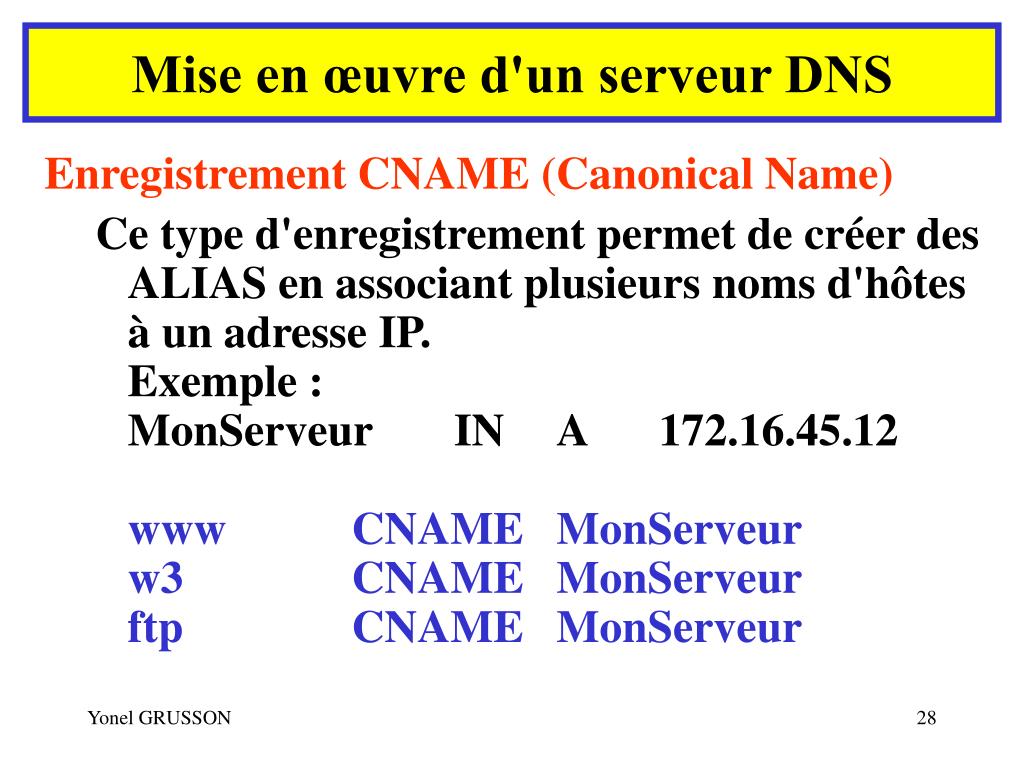

28. Mise en œuvre d'un serveur DNS Enregistrement CNAME (Canonical Name) Ce type d'enregistrement permet de créer des ALIAS en associant plusieurs noms d'hôtes à un adresse IP.Exemple :MonServeur IN A 172.16.45.12www CNAME MonServeurw3 CNAME MonServeurftp CNAME MonServeur

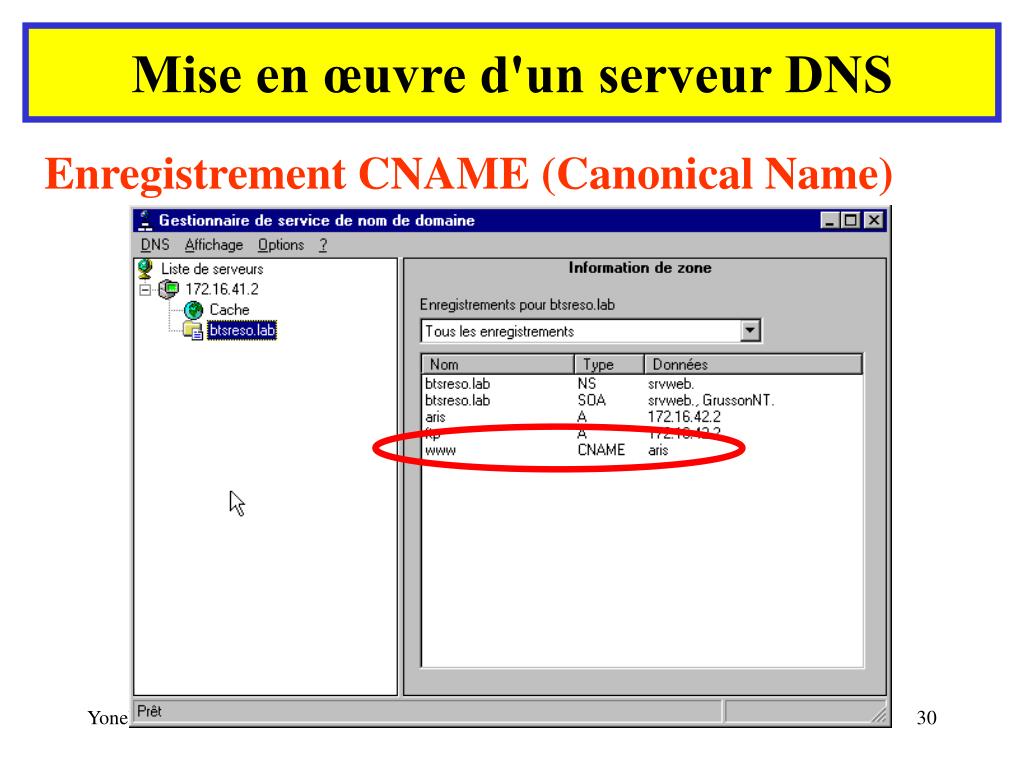

29. Mise en œuvre d'un serveur DNS Enregistrement CNAME (Canonical Name)

30. Mise en œuvre d'un serveur DNS Enregistrement CNAME (Canonical Name)

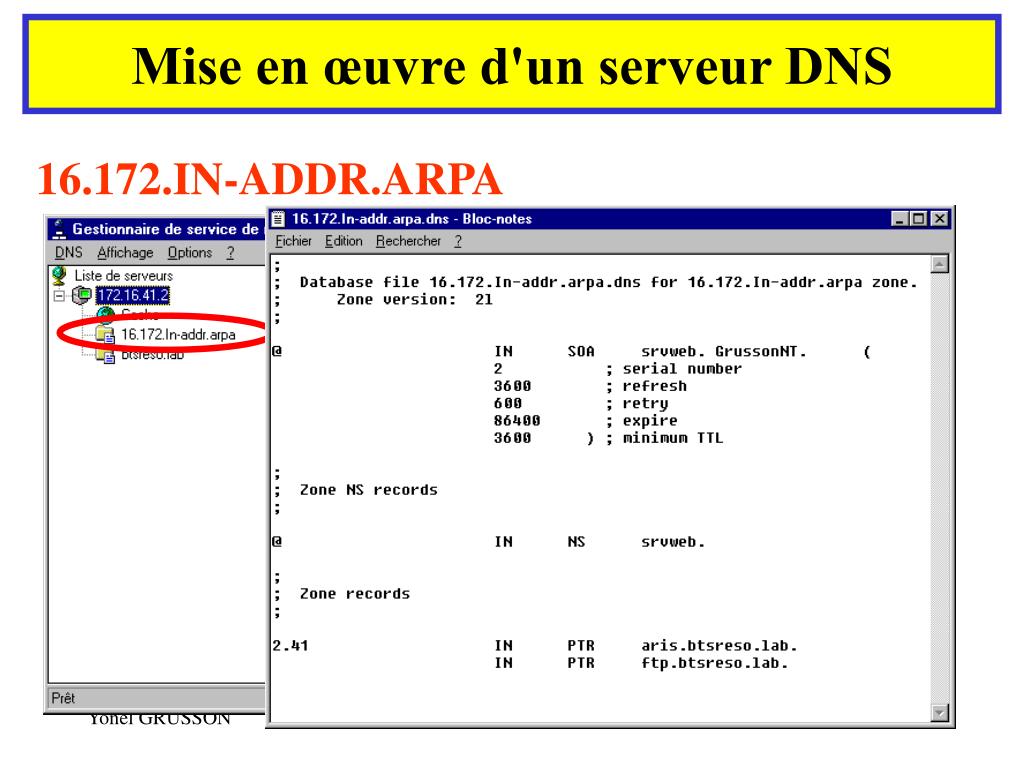

31. Mise en œuvre d'un serveur DNS 16.172.IN-ADDR.ARPA Ce nom de zone correspond à une résolution inverse pour permettre de trouver le nom d'hôte à partir de l'adresse IP. "16.172" est le numéro du réseau inversé. La case à cocher "Créer un enregistrement PTR associé" dans la création d'un hôte permet de créer un enregistrement PTR dans ce fichier.

32. Mise en œuvre d'un serveur DNS 16.172.IN-ADDR.ARPA

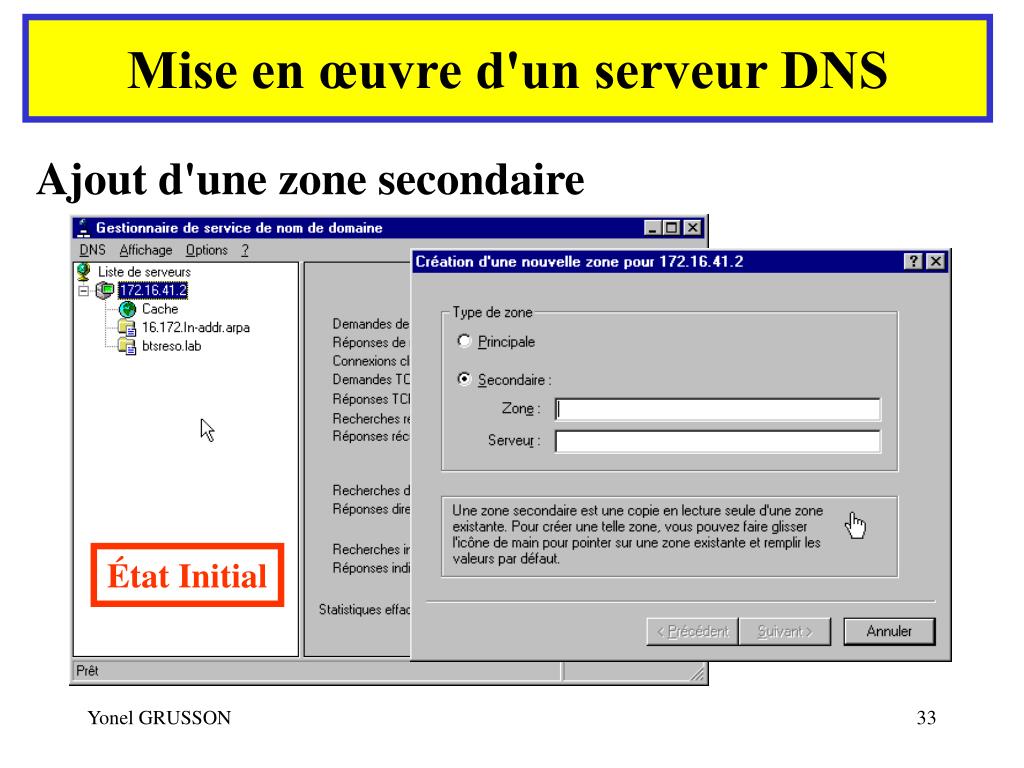

33. État Initial Mise en œuvre d'un serveur DNS Ajout d'une zone secondaire

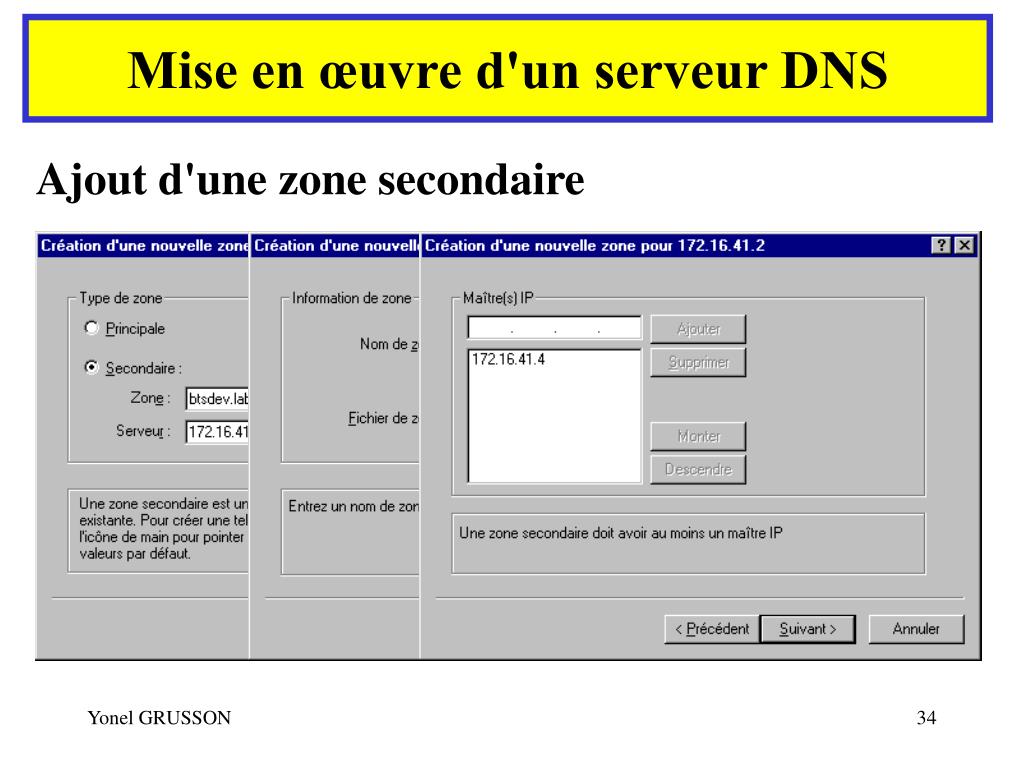

34. Mise en œuvre d'un serveur DNS Ajout d'une zone secondaire

35. Mise en œuvre d'un serveur DNS Ajout d'une zone secondaire : résultats Mise à jour automatique

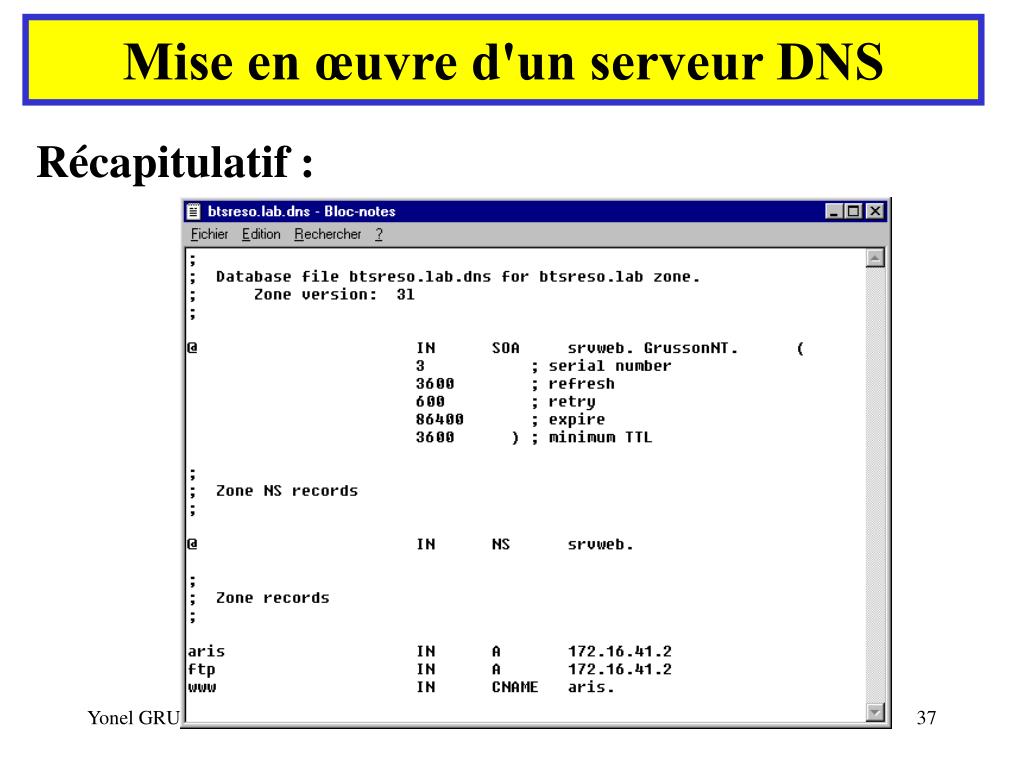

36. Mise en œuvre d'un serveur DNS Récapitulatif :

37. Mise en œuvre d'un serveur DNS Récapitulatif :

38. Mise en œuvre d'un serveur DNS Récapitulatif :

39. Mise en œuvre d'un serveur DNS Récapitulatif :
