applications client serveur illustration avec xdr rpc et asn 1

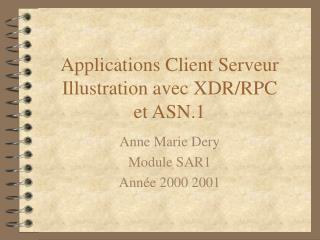

Applications Client ServeurIllustration avec XDR/RPC et ASN.1

Anne Marie Dery

Module SAR1

Année 2000 2001

r gles d encodage
Règles d’encodage

Règles utilisées pour transformer les données spécifiées en un

format standard qui peut être décodé sur n’importe quel système.

Le choix des règles est laissé au concepteur du protocole.

Les règles d’encodage ASN.1  standardisées sont

Basic Encoding Rules  (BER) début 1980

Distinguished Encoding Rules  (DER)

Canonical Encoding Rules (CER)

Packed Encoding Rules (PER)

.

quelles er quand
Quelles ER ? Quand ?

BER dans un grand champ d’applications :

SNMP Simple Network Management Protoco

MHS Message Handling Services

TSAPI (contrôle des interactions telephone/computer)

DER = un BER spécialisé pour les applications sécurisées

(cryptographie) e-commerce,

CER similaire à DER, pour des très gros messages à encoder

au fur et à mesure.

PER plus récent avec un algorithmes qui implique un résultat

rapide et plus compact dans des applications style contrôle aérien

et télécommunications  audio-visuelle.

Et Lean ED encodage de petite taille avec de hautes

performances au détriment des possibilités de diagnostic

pourquoi une nouvelle version
Pourquoi une nouvelle version ?

Une grammaire ambiguë

Problème d’utilisation des macros

Ambiguïté pour encoder et décoder les types ouverts

Une révision de la notation en 1997

asn 1 v 1988 vs asn 1 v 1997
ASN.1 v.1988 vs ASN.1 v.1997

ASN.1 1988 défini dans Rec X.208, le BER dans Rec X.209

ASN.1 1997 dans Rec X.680 et 683, le BER dans Rec X.690

Impossible de déterminer sur le flux de bits transmis le ASN.1

utilisé dans la spécification

mais suppression d’ambiguïtés de la première définition

remplacement des macros, du ANY,ANY DEFINED BY

changement des valeurs de CHOICE

obligation de donner les noms des champs des types

structurés

de nouveaux types de chaînes

pour passer de v 1988 v 1997
Pour passer de v.1988 à v.1997

IUT-T Recommandation X.680

clause A.3 Migration to the Current ASN.1 Notation

Annexe E Superseded Features

Annexe H Les types ouverts

1. Vérifier la présence des identificateurs de champs

dans les types structurés

2. Ajouter un : après les identificateurs dans

une valeur de CHOICE

3. Remplacer les ANY par les nouveaux types ouverts

4. Remplacer les notations de macro par la notation de

classe d ’objets ou celle des types paramétrés

compatibilit des 2 versions
Compatibilité des 2 versions

Par importation et exportation de modules

en suivant les consignes de la clause A.2

import de macros impossible en v.1997

import de nouveaux types impossible en v.1988

Incompatible dans un module

types extensibles
Types extensibles

ENUMERATED, SEQUENCE, SET, CHOICE

State ::= ENUMERATED{on, off, out-of-order, …, stand-by}

Dimension ::= SET { x INTEGER,

y INTEGER,

…,

z INTEGER}

utilisé pour la gestion de version

très proche de la notion d ’héritage

object information
Object Information

FUNCTION ::= CLASS { &ArgumentType, &ResultType DEFAULT NULL, &Errors ERROR OPTIONAL,

&code INTEGER (0..MAX) UNIQUE}

addition FUNCTION ::= { &ArgumentType SEQUENCE {a INTEGER,

b INTEGER}, &ResultType INTEGER, &code 1}

object information14
Object Information

FUNCTION ::= CLASS { &code INTEGER (0..MAX) UNIQUE, &Alphabet BMPString

DEFAULT {Latin1 INTERSECTION Level1}, &ArgumentType , &SupportedArguments &ArgumentType OPTIONAL, &ResultType DEFAULT NULL, &result-if-error &ResultType DEFAULT NULL, &associated-function FUNCTION OPTIONAL, &Errors ERROR

DEFAULT {rejected-argument|memory-fault}

exemple
Exemple

addition FUNCTION ::= { &ArgumentType Pair,

&SupportedArguments &ResultType INTEGER, &code 1}

significations de la syntaxe
Significations de la syntaxe

If the field name and if it is then the field of the starts with followed by object contains&Upper-case nothing a type &lower-case a type, a type reference

(Upper-case) a fixed-type value &lower-case a type field a variable-type value

(&Upper-case) &Upper-case a type or a type reference (Upper-case) a fixed-type value set &Upper-case a type field

(&Upper-case) a variable-type value

set

significations de la syntaxe17
Significations de la syntaxe

If the field name and if it is then the field of the starts with followed by object contains&lower-case a class name (UPPER-CASES) an information object &Upper-case a class name (UPPER-CASES) an information object

set

exemple en x500
Exemple en x500

ATTRIBUTE ::= CLASS { &derivation ATTRIBUTE OPTIONAL, &Type OPTIONAL, &equality-match MATCHING-RULE OPTIONAL, &ordering-match MATCHING-RULE OPTIONAL, &substrings-match MATCHING-RULE OPTIONAL, &single-valued BOOLEANDEFAULTFALSE, &collective BOOLEANDEFAULTFALSE, &no-user-modification BOOLEAN DEFAULT FALSE, &usage Attribute-Usage DEFAULT userApplications, &id OBJECT IDENTIFIER UNIQUE }

une syntaxe
+ une syntaxe

WITH SYNTAX { [SUBTYPE OF &derivation] [WITH SYNTAX &Type] [EQUALITY MATCHING RULE &equality-match] [ORDERING MATCHING RULE &ordering-match] [SUBSTRINGS MATCHING RULE &substrings-match] [SINGLE VALUE &single-valued] [COLLECTIVE &collective] [NO USER MODIFICATION &no-user-modification] [USAGE &usage] ID &id }

une valeur
Une valeur

AttributeUsage ::= ENUMERATED { userApplications(0), directoryOperation(1), distributedOperation(2), dSAOperation(3) }

des utilisations de asn 1
Des utilisations de ASN.1

Depuis toujours en administration de réseaux avec SNMP et

GDMO, en X500 et X400…

et maintenant partout autour de vous

Dans les téléphones cellulaires (Amerique du nord,

Europe, et Japon) qui utilisent TCAP décrit en ASN.1 / BER

la Federal Aviation Administration  et l’International

Civil Aviation utilisent un protocole codé en PER

DEC, Hewlett  Packard, IBM, Sun and Xerox

définissent l’interface standard DPA  pour leur nouvelles

imprimantes avec ASN.1.

des environnements de programmation
Des environnements de programmation

Vendus par des industriels

OSS Nokalva  http://www.oss.com.products

Outils : Checker (free), Compiler, Encoder/decoder

Langagesvisés :C++ Borland VisualAge  sous WindowsNT Java, C, Pascal, Cobol

logiciels libres
Logiciels libres

Seulement des checkers

et mavros

des r f rences
Des références

Un glossaire hyper pratique :

http://www.oss.com/asn1/glossary.html#A

Des référencs de livres : http://www.oss.com/asn1/booksintro.html

Des publications : http://www.oss.com/asn1/publications.html

Accès aux normes :

http://asn1.elibel.tm.fr/en/standards/index.htm#x690

standards internationaux itu t recommandations
Standards internationaux ITU-T Recommandations

X.680 : 8824-1:1998, Abstract Syntax Notation One (ASN.1):

Specification of Basic NotationX.681 : 8824-2:1998, Abstract Syntax Notation One (ASN.1): Information Object Specification

X.682 : 8824-3:1998, Abstract Syntax Notation One (ASN.1):

Constraint  Specification

X.683 : Parameterization of ASN.1 Specifications X.690 : ASN.1 Encoding Rules: Specification of Basic Encoding Rules (BER), Canonical   Encoding Rules (CER) and

Distinguished Encoding Rules   (DER)

X.691 : ASN.1 Encoding Rules: Specification of Packed

Encoding Rules (PER)

tout ce que je ne vous ai pas dit
Tout ce que je ne vous ai pas dit

Types de Chaînes

COMPONENT OF

Contraintes SEQUENCE SIZE(103) OF Type

Integer(1..103)

Two ::= INTEGER(2)

Wednesday ::= Day(wednesday)

264

any et any defined by
ANY et ANY DEFINED BY

v ANY ::= INTEGER:12

T::= SEQUENCE { a BOOLEAN,

b REAL}

w ANY ::= T:{a TRUE, b{314,10,-2}}

Error ::= SEQUENCE {code INTEGER,

parameter ANY DEFINED BY code}

0 NULL

1 INTEGER

2 SEQUENCE OF INTEGER

3 SEQUENCE {param1 T1, param2 T2}
