  1. 精品课程 《使用加工中心的零件加工》 学习情境一遮罩上模固定板的加工 常州轻工职业技术学院

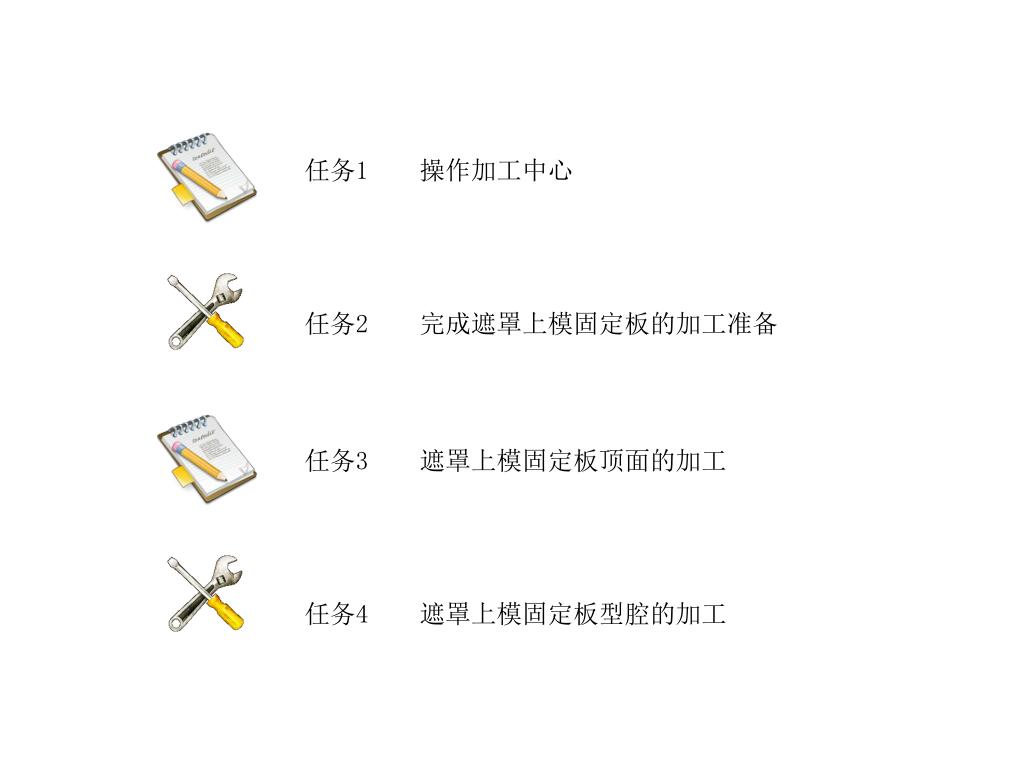

  2. 任务1 操作加工中心 任务2 完成遮罩上模固定板的加工准备 任务3 遮罩上模固定板顶面的加工 任务4 遮罩上模固定板型腔的加工

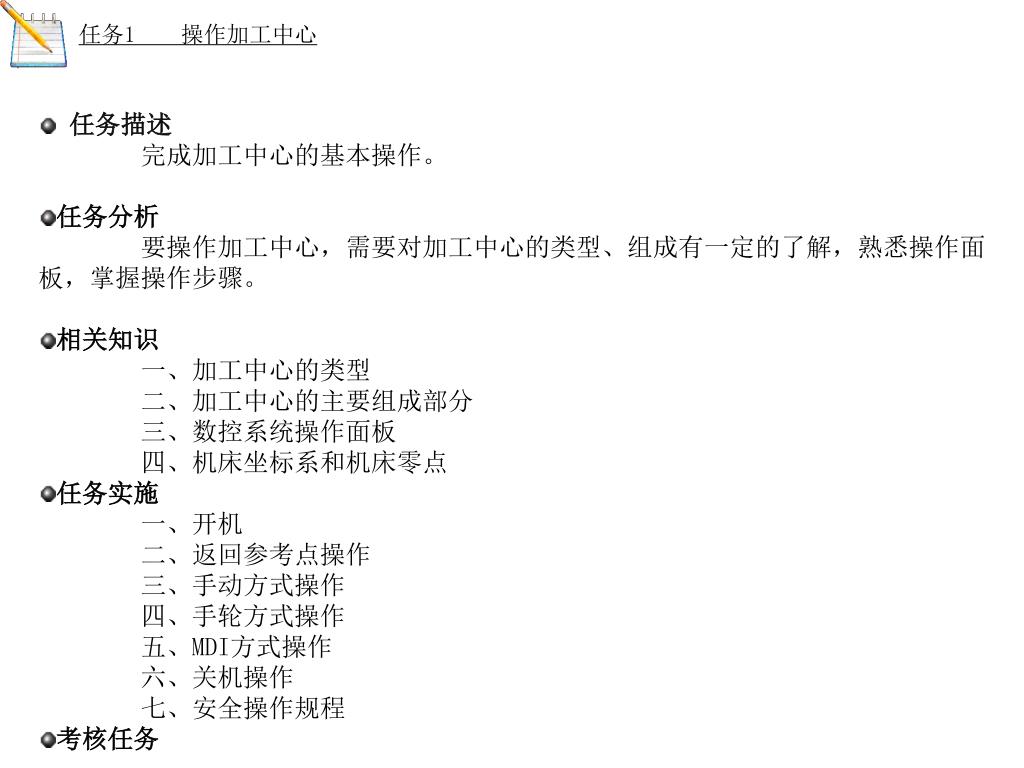

  3. 任务1 操作加工中心 • 任务描述 • 完成加工中心的基本操作。 • 任务分析 • 要操作加工中心，需要对加工中心的类型、组成有一定的了解，熟悉操作面板，掌握操作步骤。 • 相关知识 • 一、加工中心的类型 • 二、加工中心的主要组成部分 • 三、数控系统操作面板 • 四、机床坐标系和机床零点 • 任务实施 • 一、开机 • 二、返回参考点操作 • 三、手动方式操作 • 四、手轮方式操作 • 五、MDI方式操作 • 六、关机操作 • 七、安全操作规程 • 考核任务

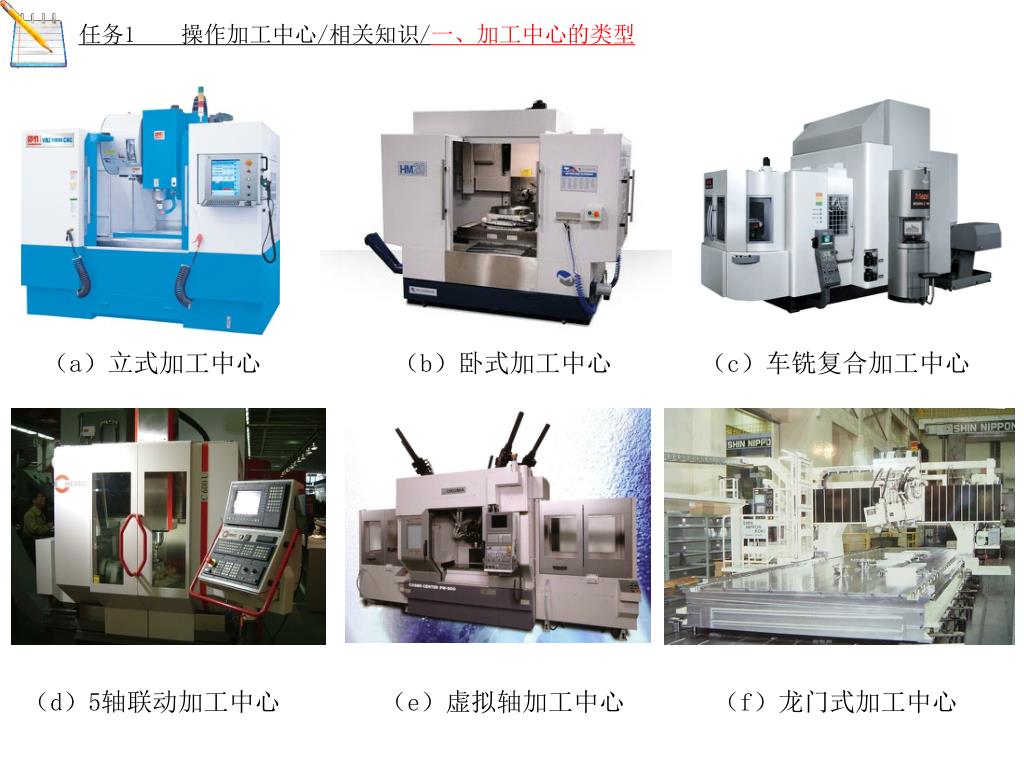

  4. 任务1 操作加工中心/相关知识/一、加工中心的类型 （a）立式加工中心 （b）卧式加工中心 （c）车铣复合加工中心 （d）5轴联动加工中心 （e）虚拟轴加工中心 （f）龙门式加工中心

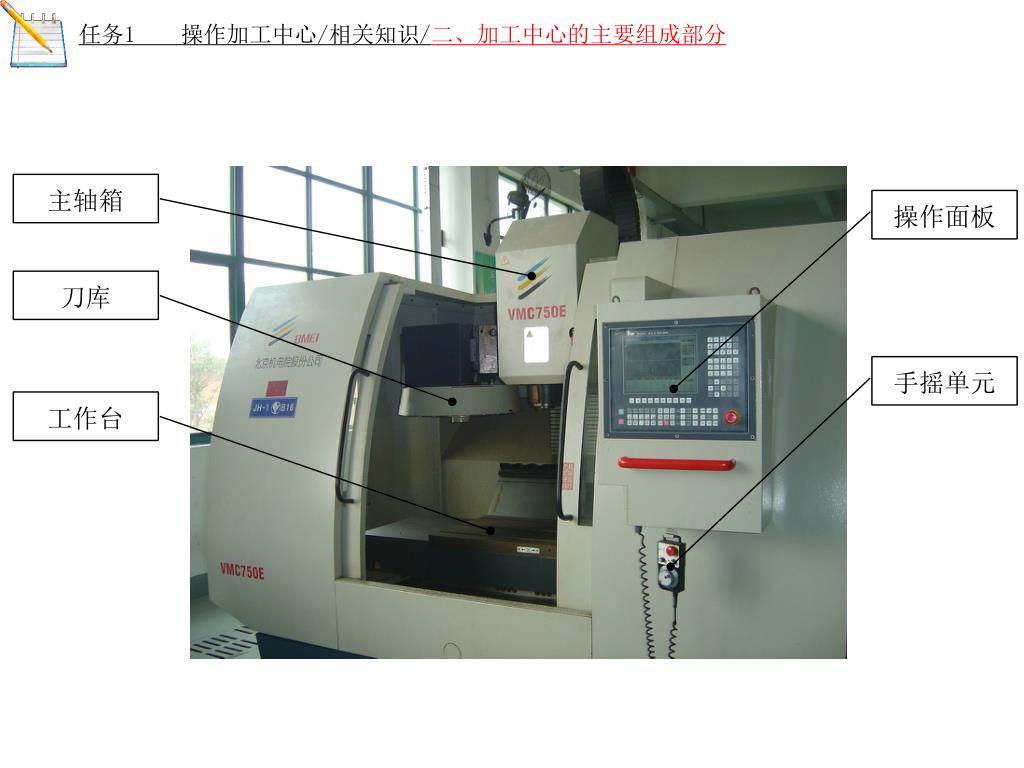

  5. 任务1 操作加工中心/相关知识/二、加工中心的主要组成部分 主轴箱 操作面板 刀库 手摇单元 工作台

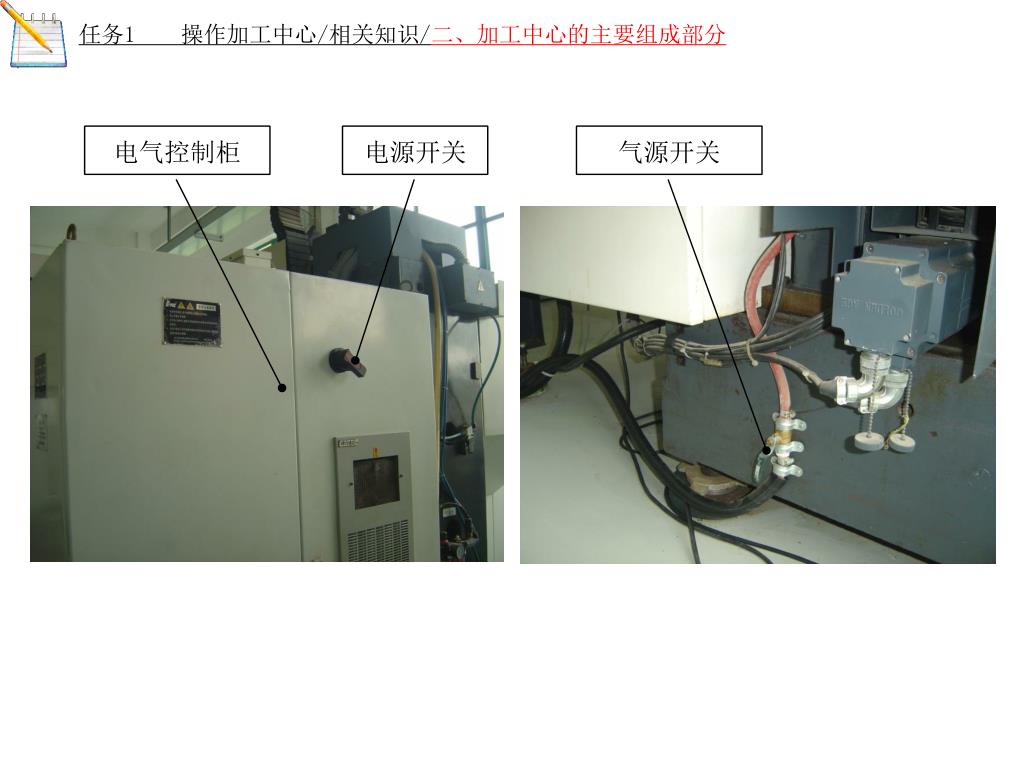

  6. 任务1 操作加工中心/相关知识/二、加工中心的主要组成部分 电气控制柜 电源开关 气源开关

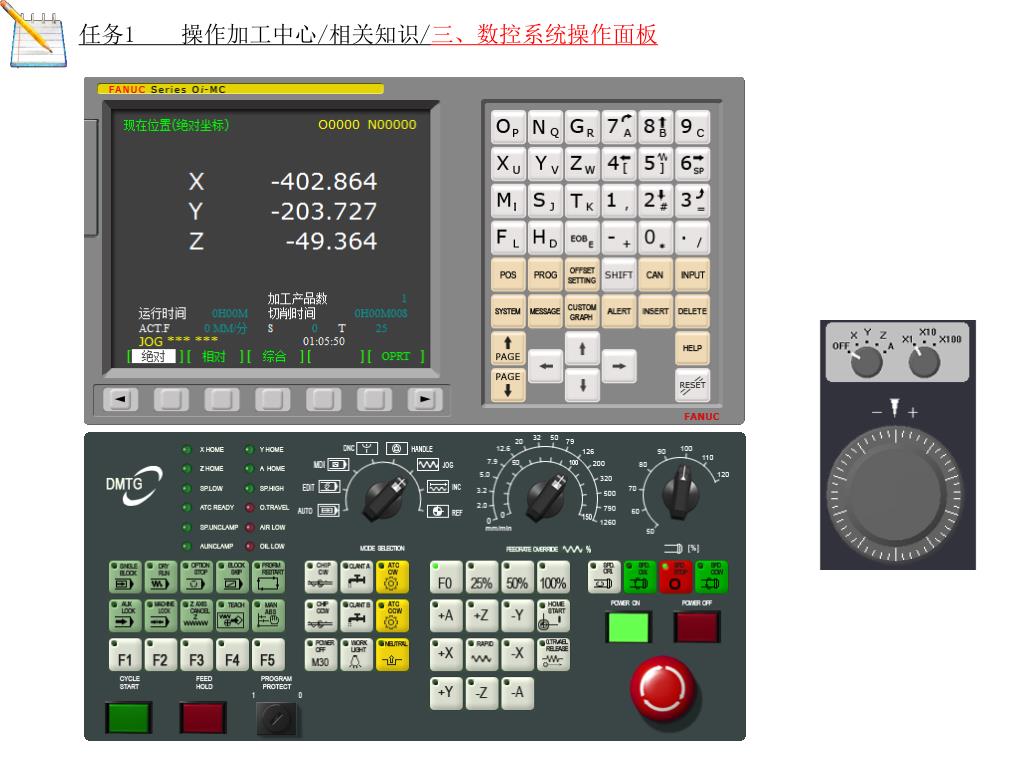

  7. 任务1 操作加工中心/相关知识/三、数控系统操作面板

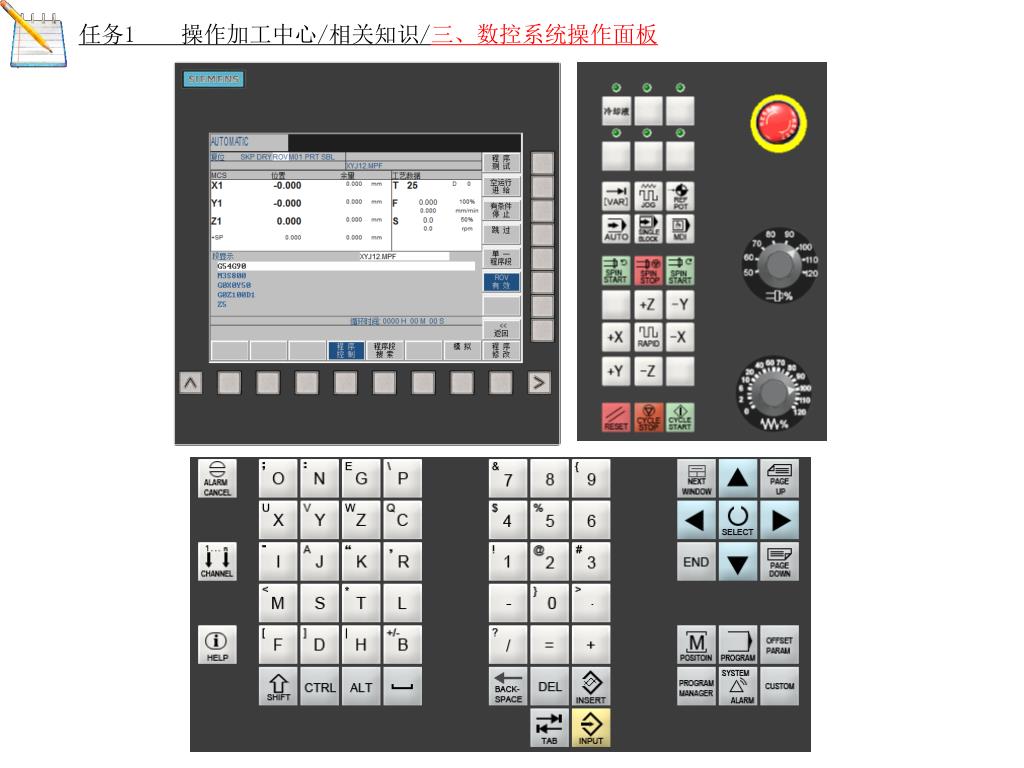

  8. 任务1 操作加工中心/相关知识/三、数控系统操作面板

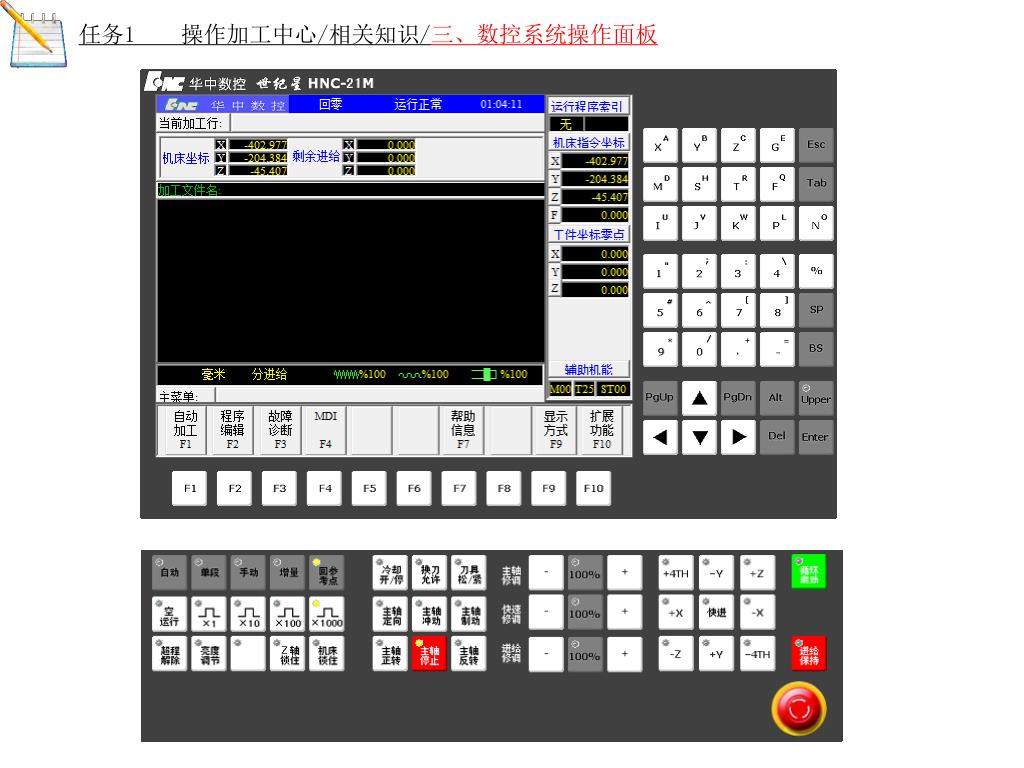

  9. 任务1 操作加工中心/相关知识/三、数控系统操作面板

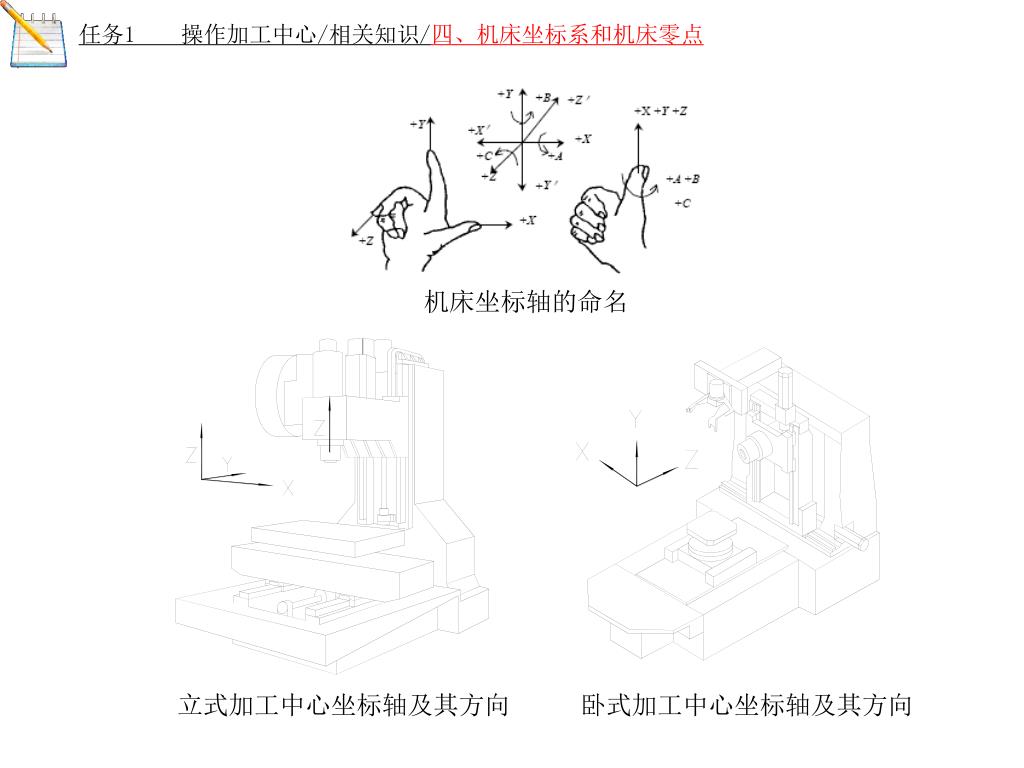

  10. 任务1 操作加工中心/相关知识/四、机床坐标系和机床零点 机床坐标轴的命名 立式加工中心坐标轴及其方向 卧式加工中心坐标轴及其方向

  11. 任务1 操作加工中心/任务实施/一、开机

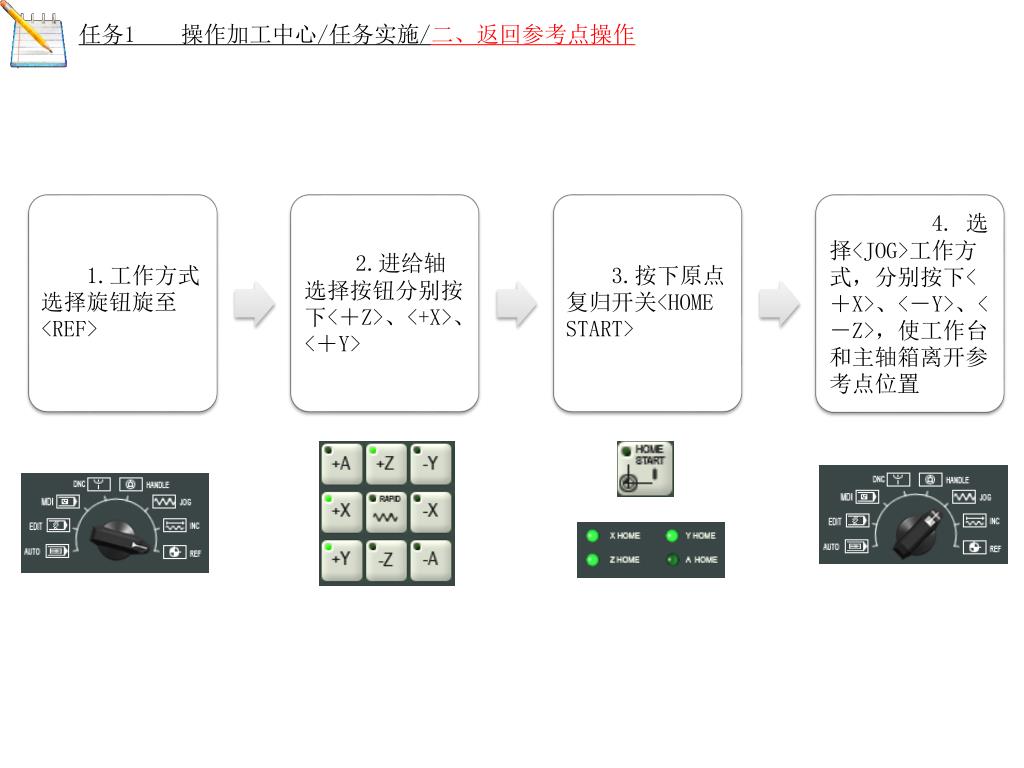

  12. 任务1 操作加工中心/任务实施/二、返回参考点操作

  13. 任务1 操作加工中心/任务实施/三、手动方式操作 • 主轴的手动操作 SPD. CW 主轴正转 SPD. CCW 主轴反转 SPD. STOP 主轴停转 SPD. ORI 主轴定向 主轴倍率选择 • 坐标轴移动操作 • 切削液的开关操作 CLANT A CLANT B 进给轴选择 进给倍率选择

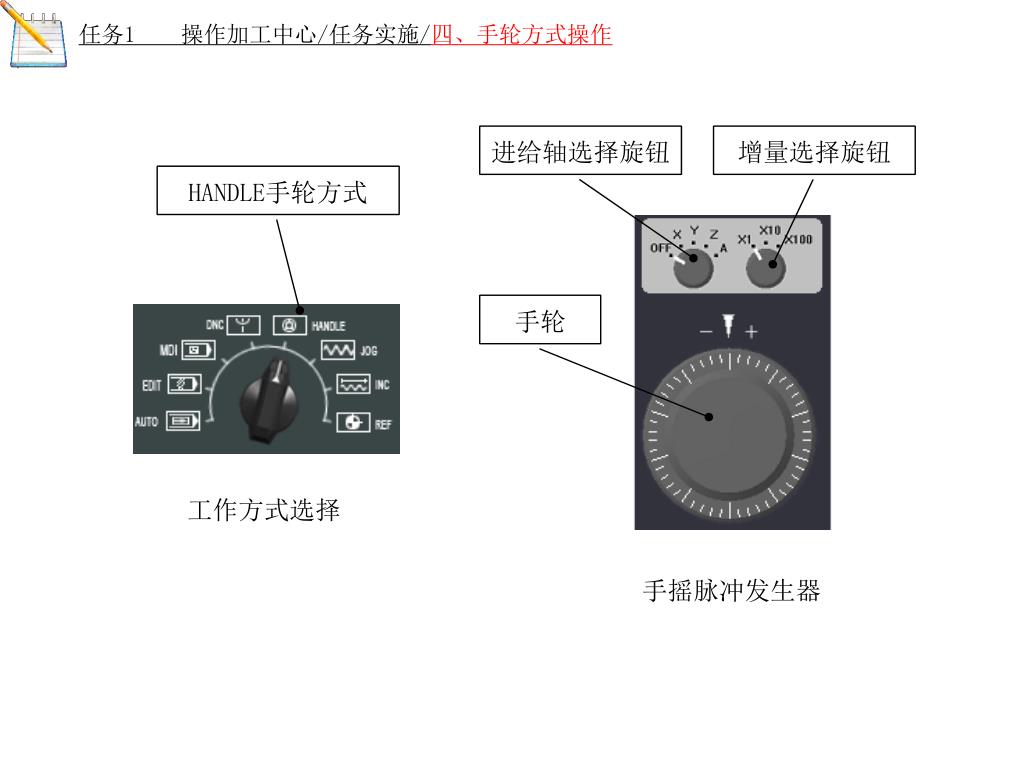

  14. 任务1 操作加工中心/任务实施/四、手轮方式操作 进给轴选择旋钮 增量选择旋钮 HANDLE手轮方式 手轮 工作方式选择 手摇脉冲发生器

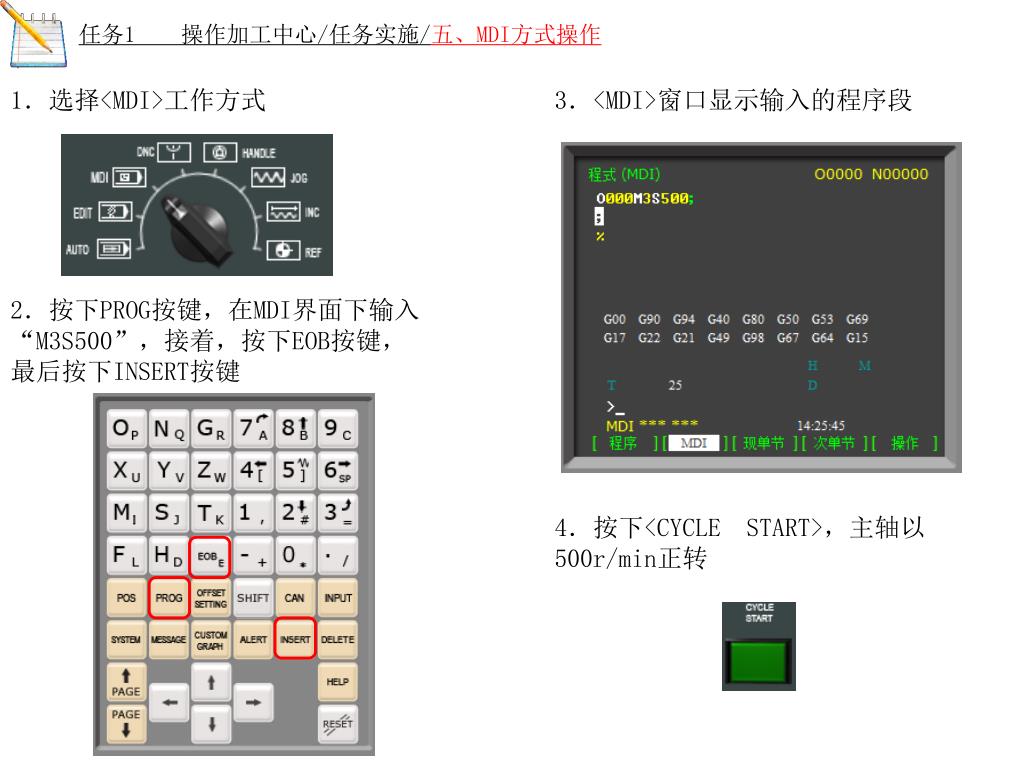

  15. 任务1 操作加工中心/任务实施/五、MDI方式操作 1．选择<MDI>工作方式 3．<MDI>窗口显示输入的程序段 2．按下PROG按键，在MDI界面下输入“M3S500”，接着，按下EOB按键，最后按下INSERT按键 4．按下<CYCLE START>，主轴以500r/min正转

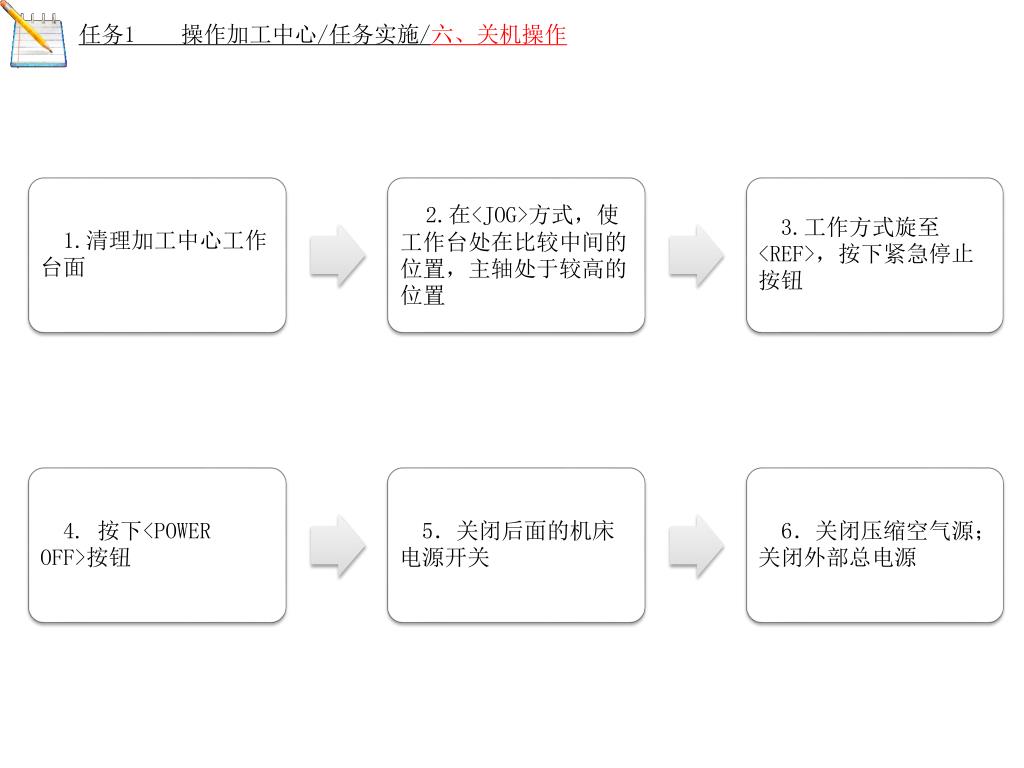

  16. 任务1 操作加工中心/任务实施/六、关机操作

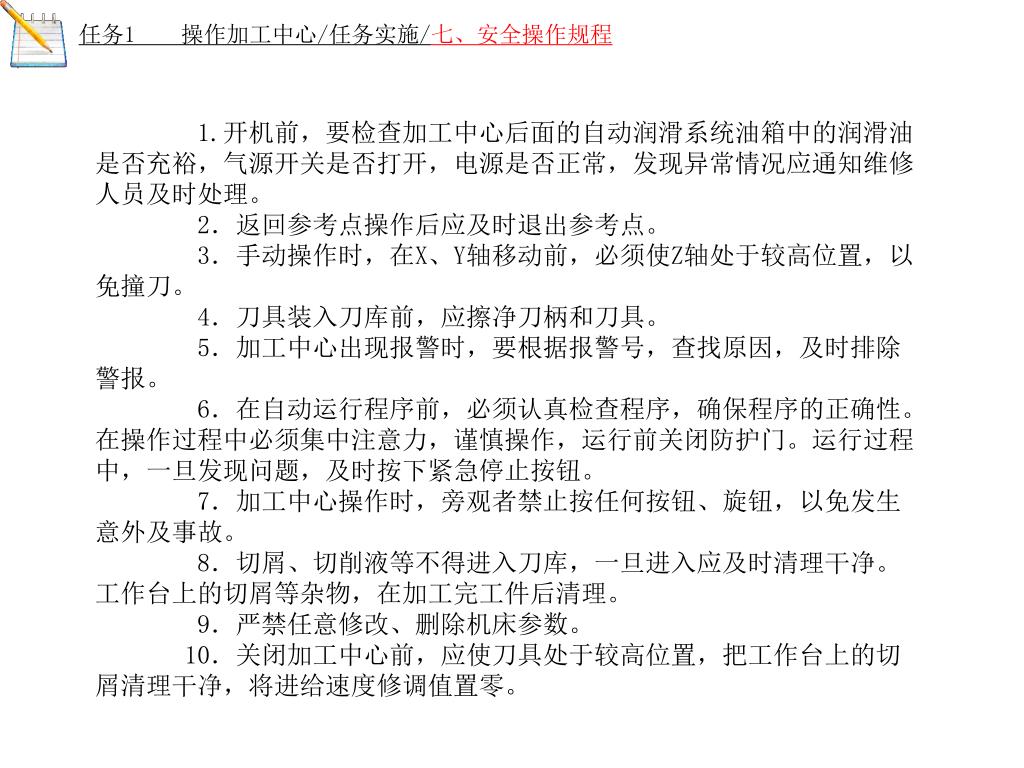

  17. 任务1 操作加工中心/任务实施/七、安全操作规程 1.开机前，要检查加工中心后面的自动润滑系统油箱中的润滑油是否充裕，气源开关是否打开，电源是否正常，发现异常情况应通知维修人员及时处理。 2．返回参考点操作后应及时退出参考点。 3．手动操作时，在X、Y轴移动前，必须使Z轴处于较高位置，以免撞刀。 4．刀具装入刀库前，应擦净刀柄和刀具。 5．加工中心出现报警时，要根据报警号，查找原因，及时排除警报。 6．在自动运行程序前，必须认真检查程序，确保程序的正确性。在操作过程中必须集中注意力，谨慎操作，运行前关闭防护门。运行过程中，一旦发现问题，及时按下紧急停止按钮。 7．加工中心操作时，旁观者禁止按任何按钮、旋钮，以免发生意外及事故。 8．切屑、切削液等不得进入刀库，一旦进入应及时清理干净。工作台上的切屑等杂物，在加工完工件后清理。 9．严禁任意修改、删除机床参数。 10．关闭加工中心前，应使刀具处于较高位置，把工作台上的切屑清理干净，将进给速度修调值置零。

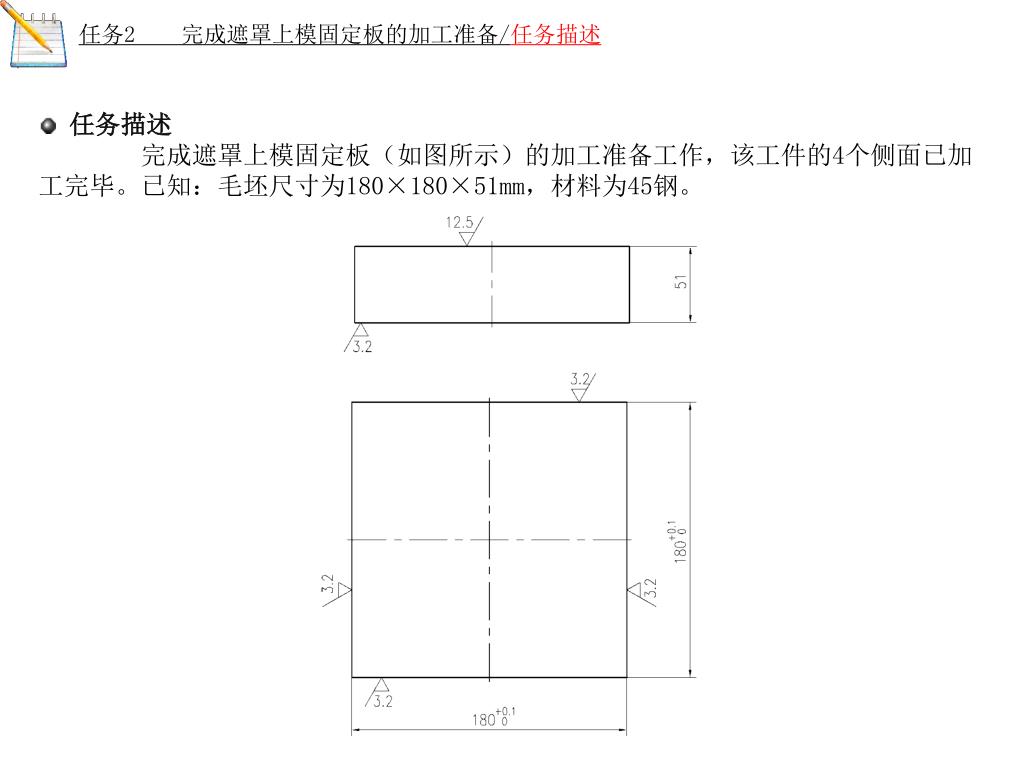

  18. 任务2 完成遮罩上模固定板的加工准备/任务描述 • 任务描述 • 完成遮罩上模固定板（如图所示）的加工准备工作，该工件的4个侧面已加工完毕。已知：毛坯尺寸为180×180×51mm，材料为45钢。

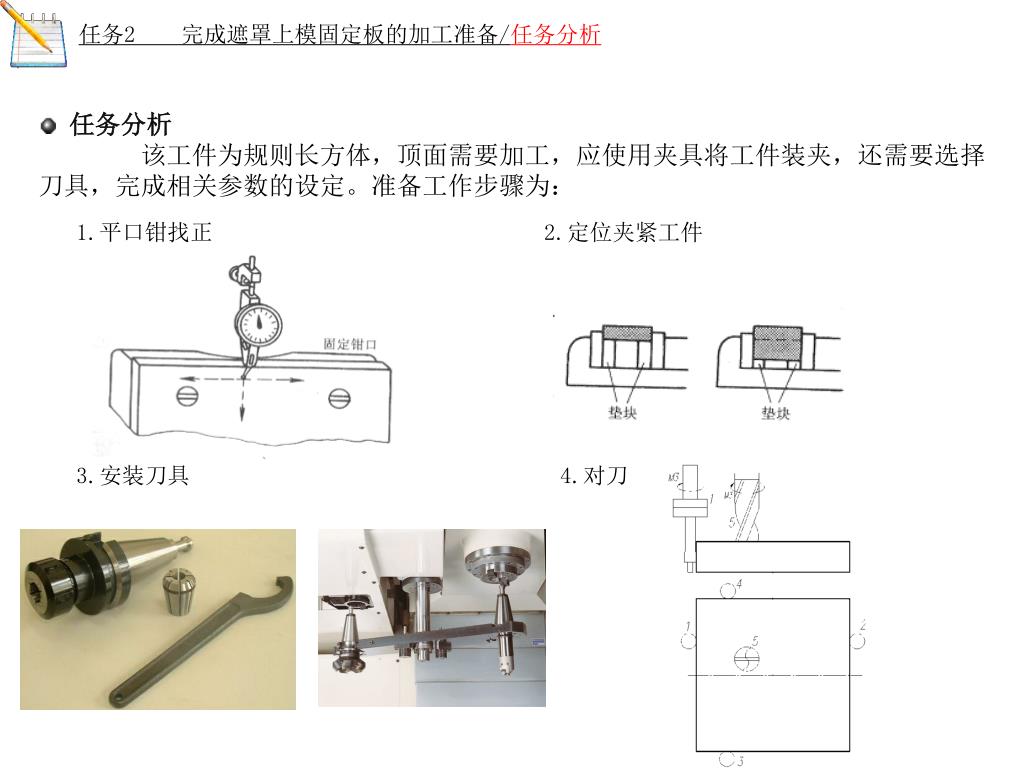

  19. 任务2 完成遮罩上模固定板的加工准备/任务分析 • 任务分析 • 该工件为规则长方体，顶面需要加工，应使用夹具将工件装夹，还需要选择刀具，完成相关参数的设定。准备工作步骤为： 1.平口钳找正 2.定位夹紧工件 3.安装刀具 4.对刀

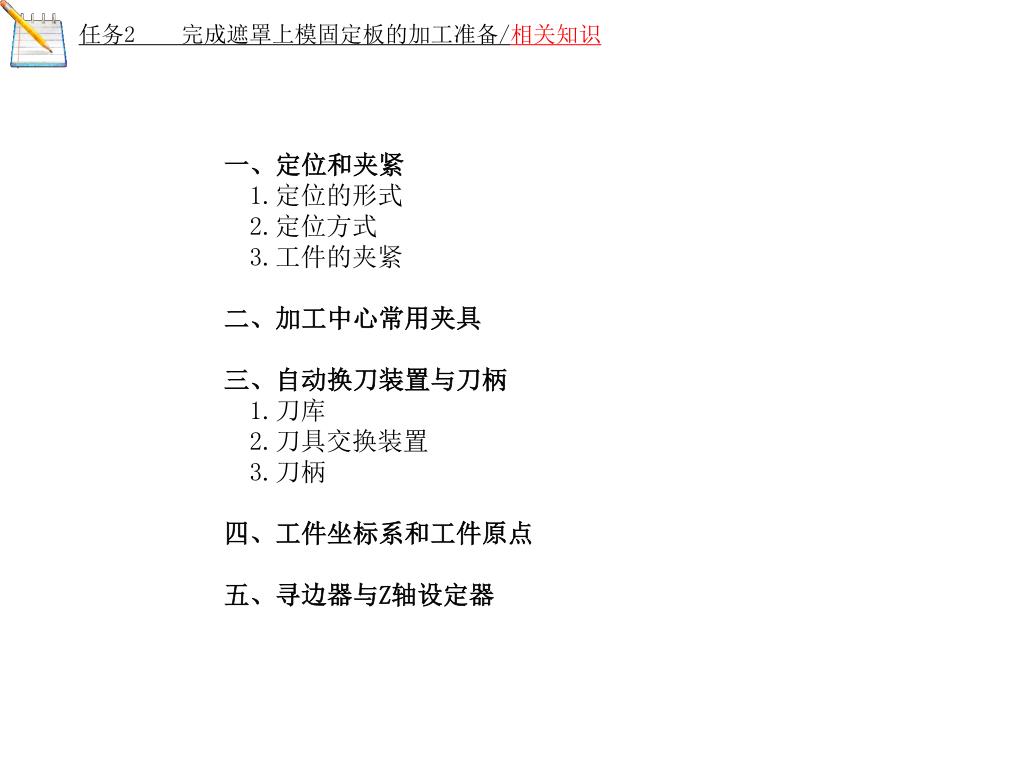

  20. 任务2 完成遮罩上模固定板的加工准备/相关知识 一、定位和夹紧 1.定位的形式 2.定位方式 3.工件的夹紧 二、加工中心常用夹具 三、自动换刀装置与刀柄 1.刀库 2.刀具交换装置 3.刀柄 四、工件坐标系和工件原点 五、寻边器与Z轴设定器

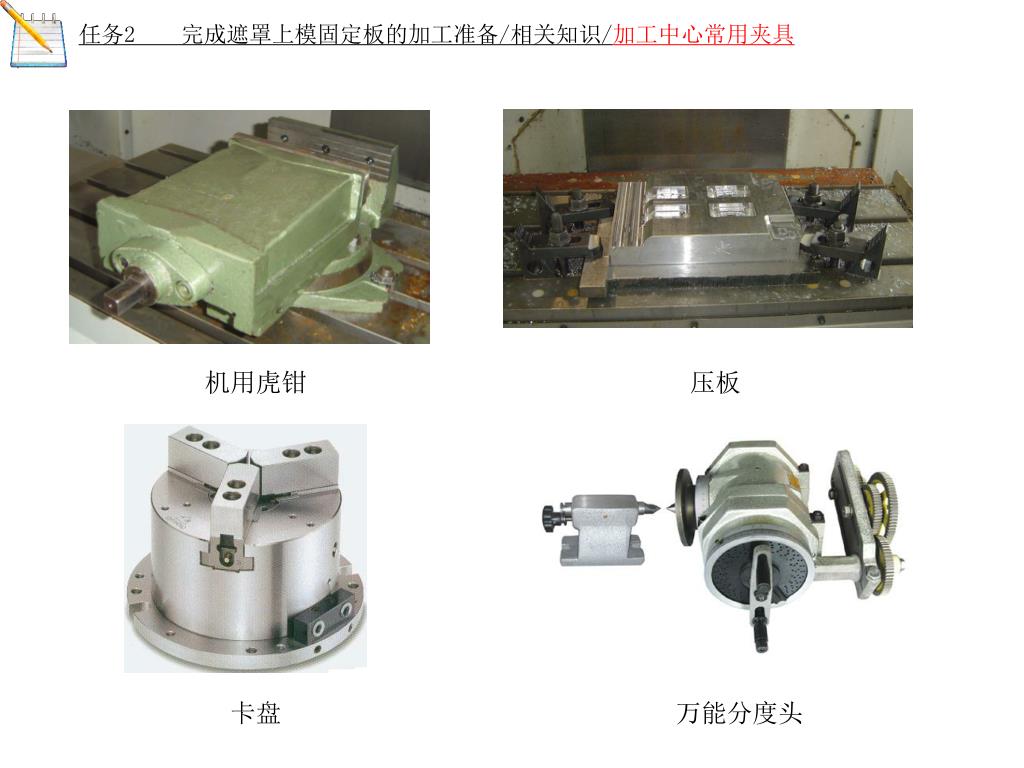

  21. 任务2 完成遮罩上模固定板的加工准备/相关知识/加工中心常用夹具 机用虎钳 压板 卡盘 万能分度头

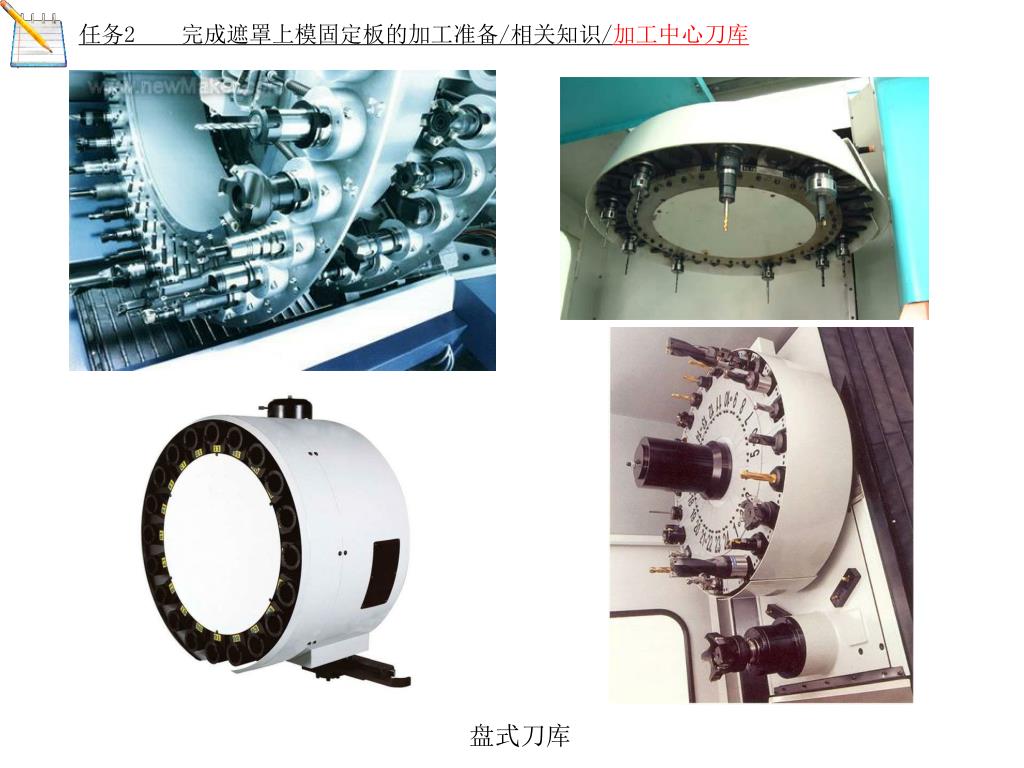

  22. 任务2 完成遮罩上模固定板的加工准备/相关知识/加工中心刀库 盘式刀库

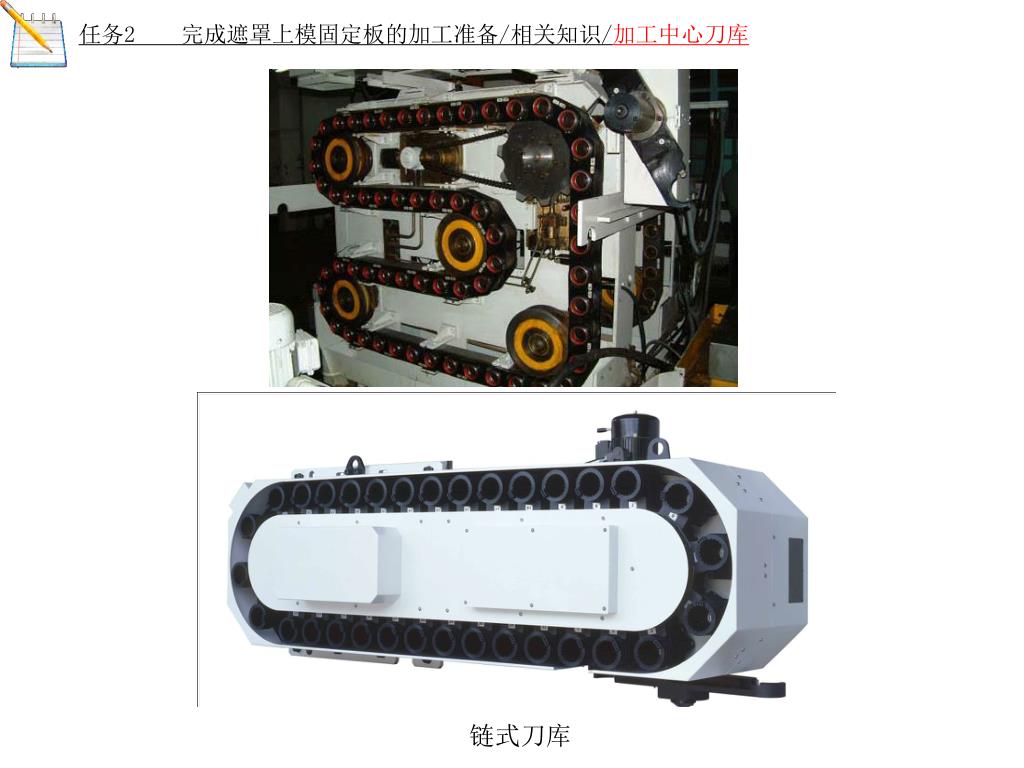

  23. 任务2 完成遮罩上模固定板的加工准备/相关知识/加工中心刀库 链式刀库

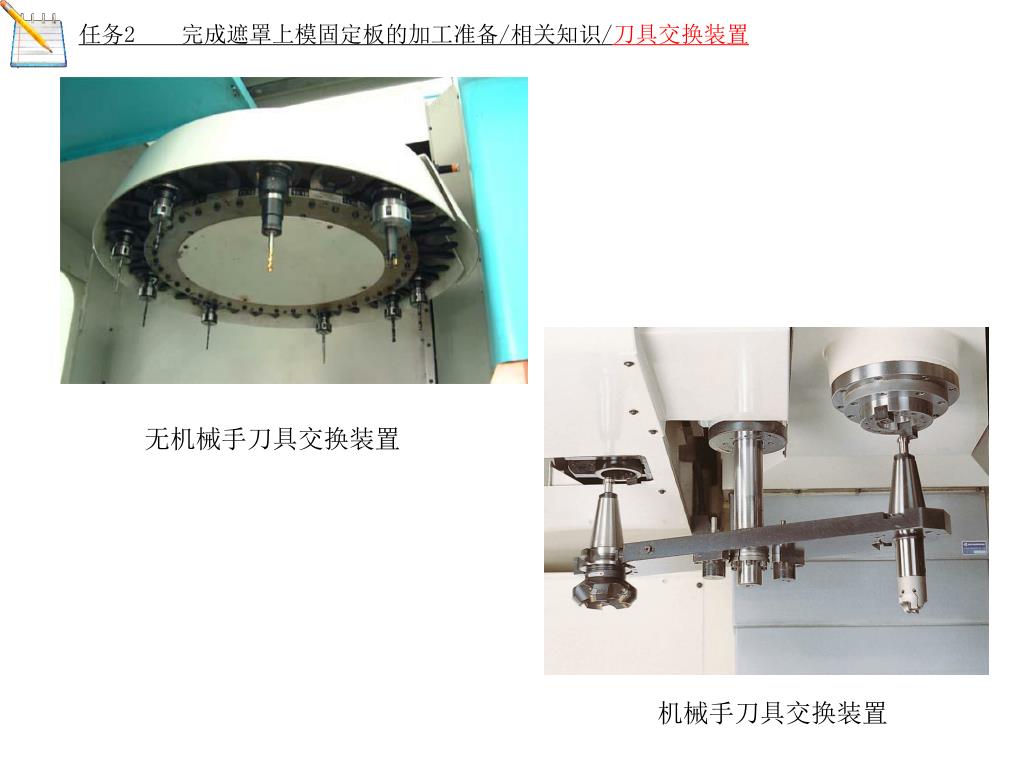

  24. 任务2 完成遮罩上模固定板的加工准备/相关知识/刀具交换装置 无机械手刀具交换装置 机械手刀具交换装置

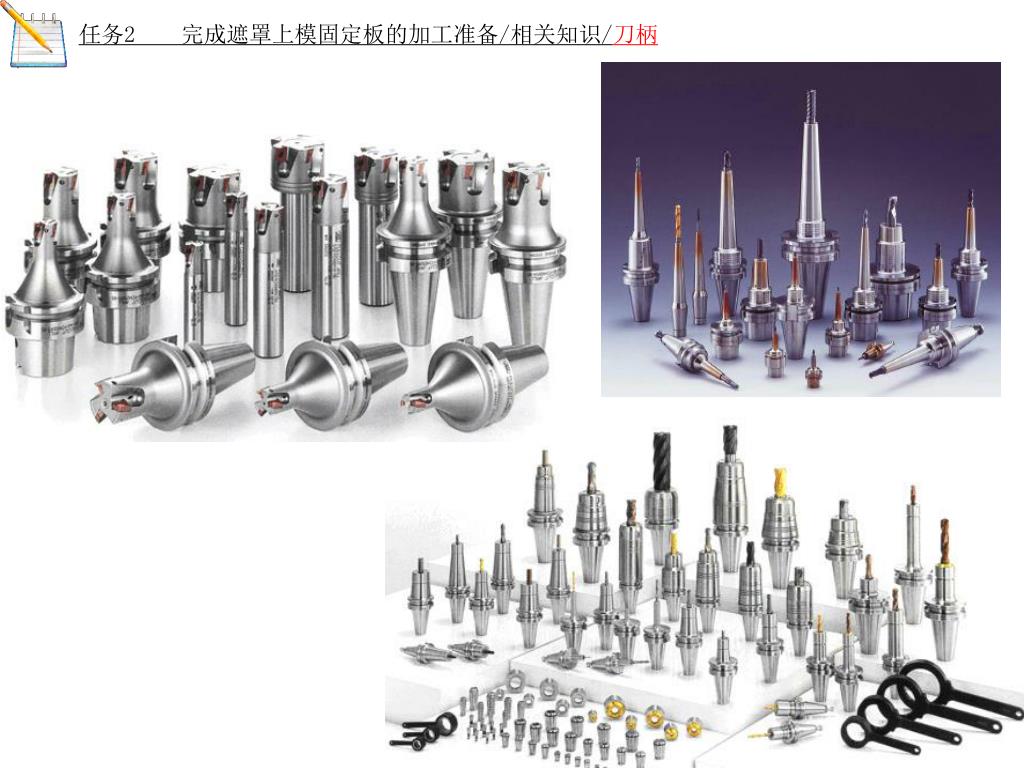

  25. 任务2 完成遮罩上模固定板的加工准备/相关知识/刀柄

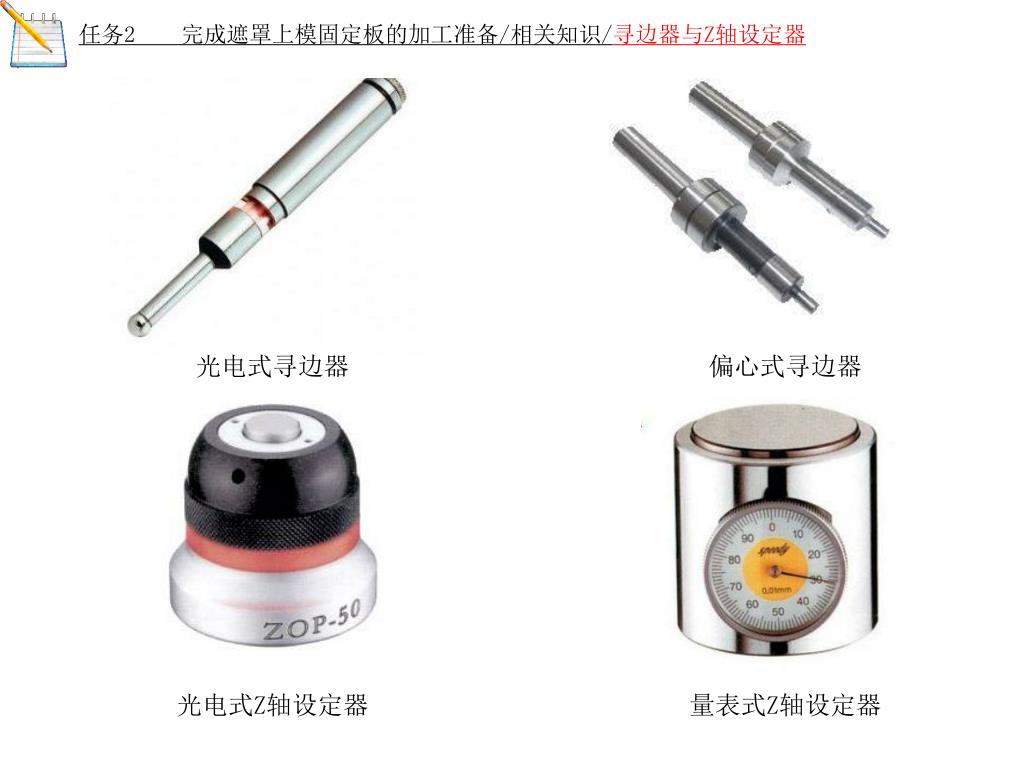

  26. 任务2 完成遮罩上模固定板的加工准备/相关知识/寻边器与Z轴设定器 光电式寻边器 偏心式寻边器 光电式Z轴设定器 量表式Z轴设定器

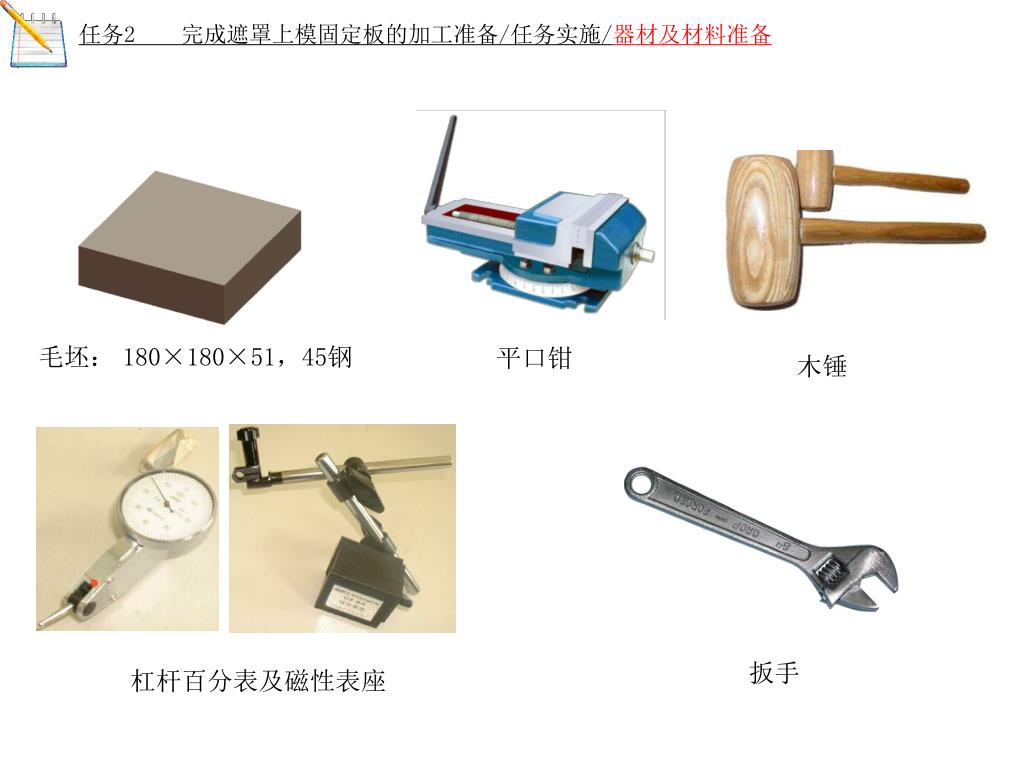

  27. 任务2 完成遮罩上模固定板的加工准备/任务实施/器材及材料准备 毛坯：180×180×51，45钢 平口钳 木锤 扳手 杠杆百分表及磁性表座

  28. 任务3 遮罩上模固定板顶面的加工 • 任务描述 • 完成遮罩上模固定板（如图所示）顶面的加工，该工件的4个侧面已加工完毕。已知：毛坯尺寸为180×180×51mm，材料为45钢。

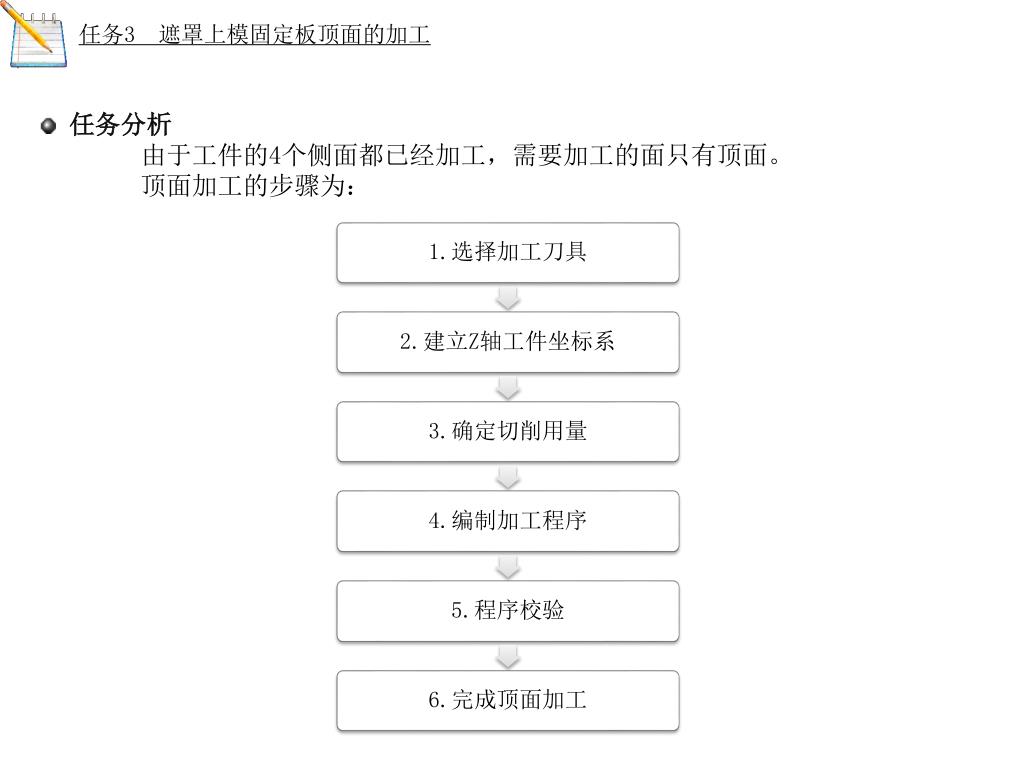

  29. 任务3 遮罩上模固定板顶面的加工 • 任务分析 • 由于工件的4个侧面都已经加工，需要加工的面只有顶面。 • 顶面加工的步骤为：

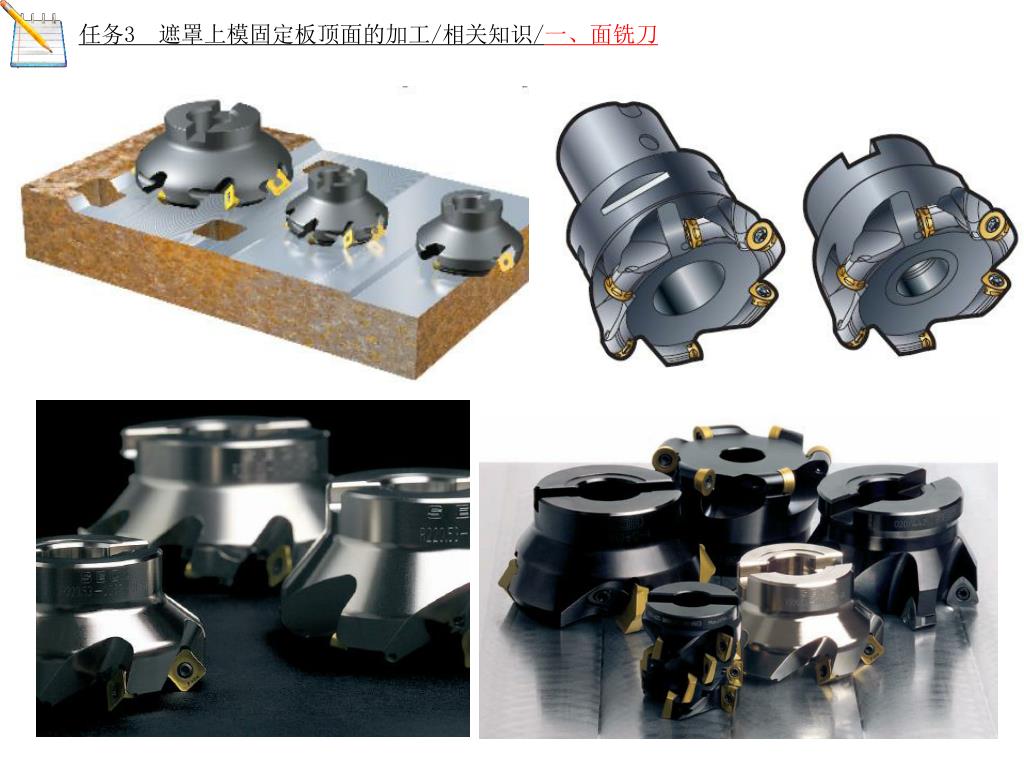

  30. 任务3 遮罩上模固定板顶面的加工/相关知识/一、面铣刀

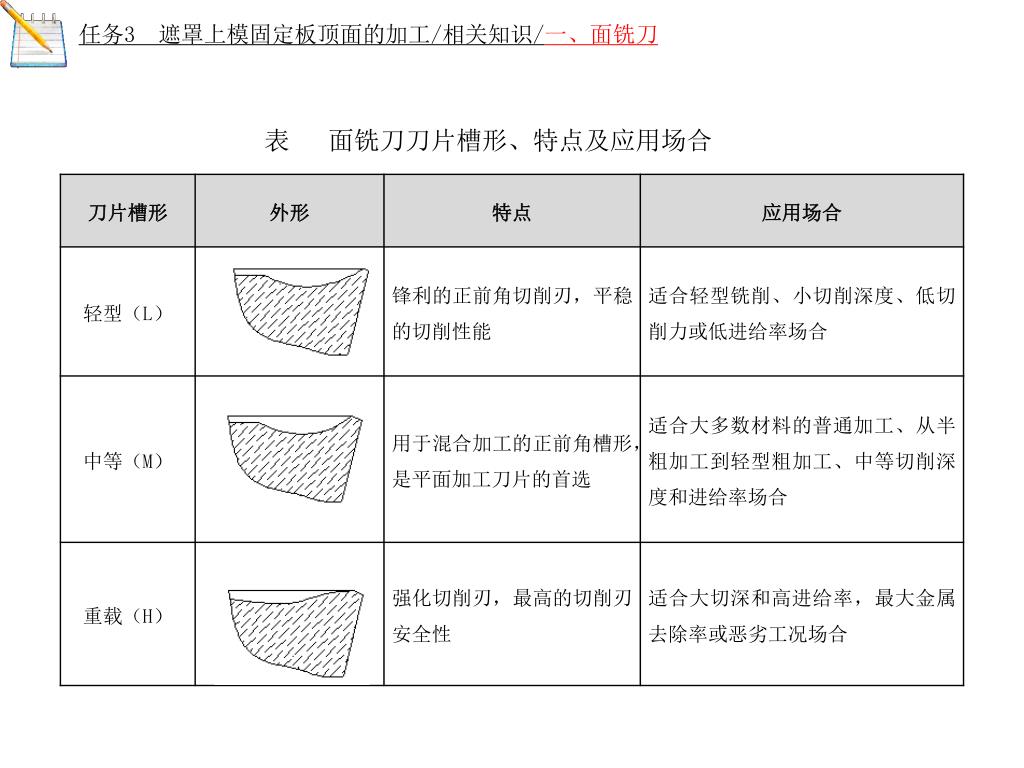

  31. 任务3 遮罩上模固定板顶面的加工/相关知识/一、面铣刀 表面铣刀刀片槽形、特点及应用场合

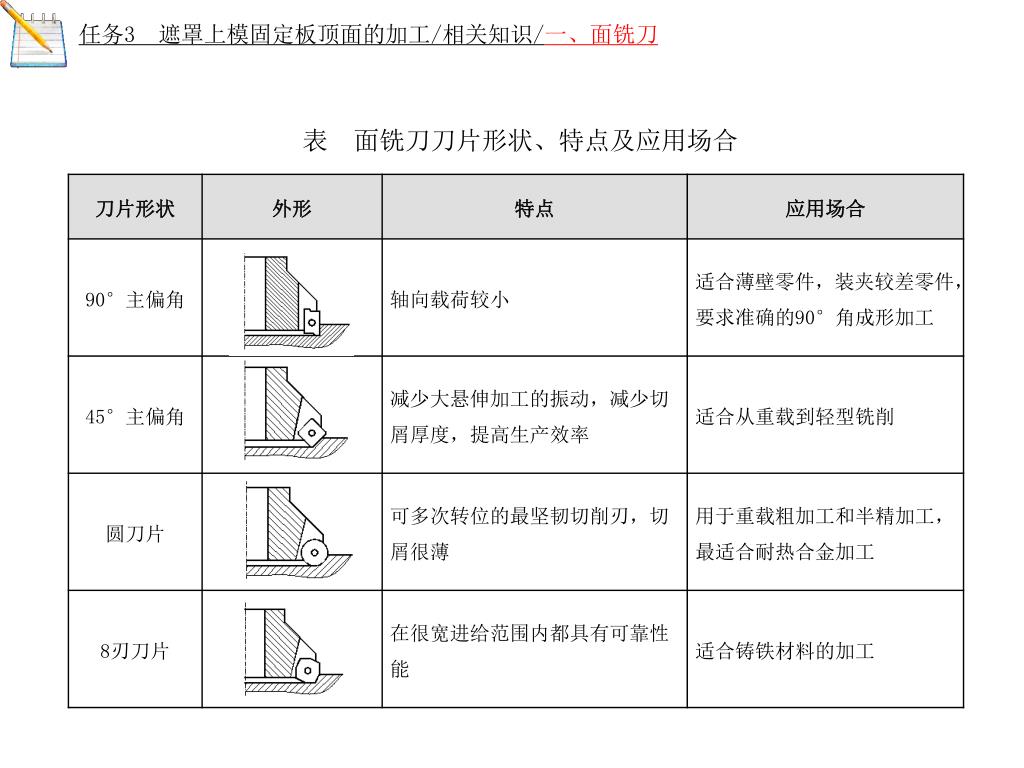

  32. 任务3 遮罩上模固定板顶面的加工/相关知识/一、面铣刀 表 面铣刀刀片形状、特点及应用场合

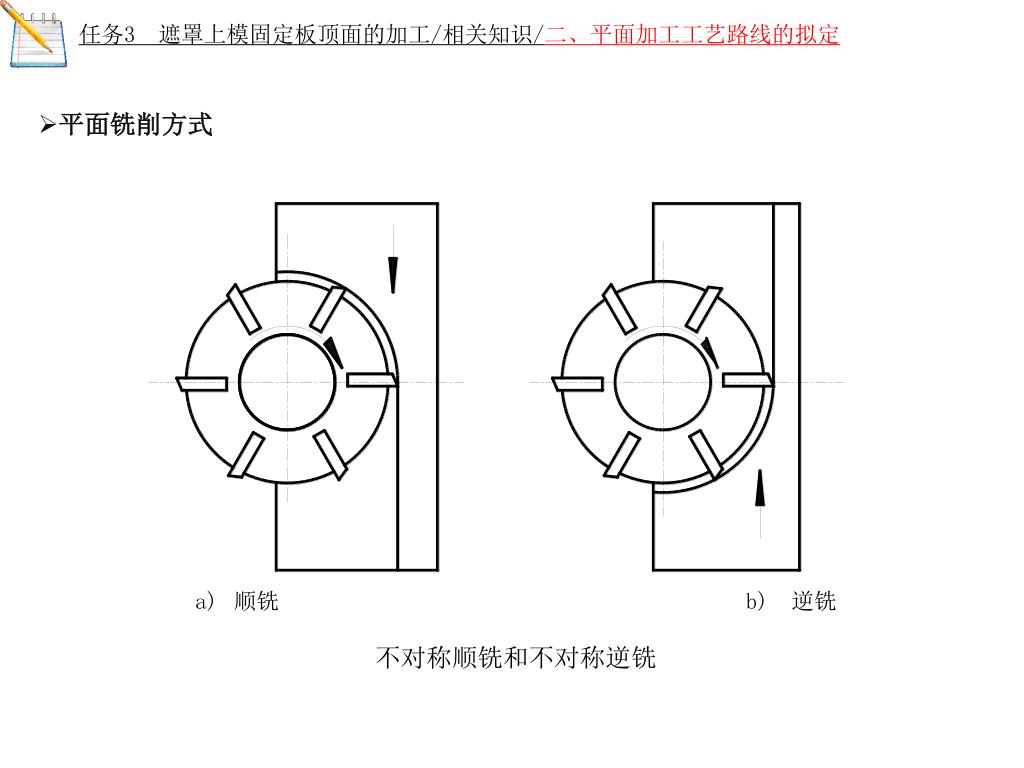

  33. 任务3 遮罩上模固定板顶面的加工/相关知识/二、平面加工工艺路线的拟定 • 平面铣削方式 • 顺铣 b) 逆铣 • 不对称顺铣和不对称逆铣

  34. 任务3 遮罩上模固定板顶面的加工/相关知识/二、平面加工工艺路线的拟定 • 加工阶段的划分 1）粗加工阶段 2）半精加工阶段 3）精加工阶段 • 走刀路线 （a）平行铣 （b）环铣 平面铣削走刀路线

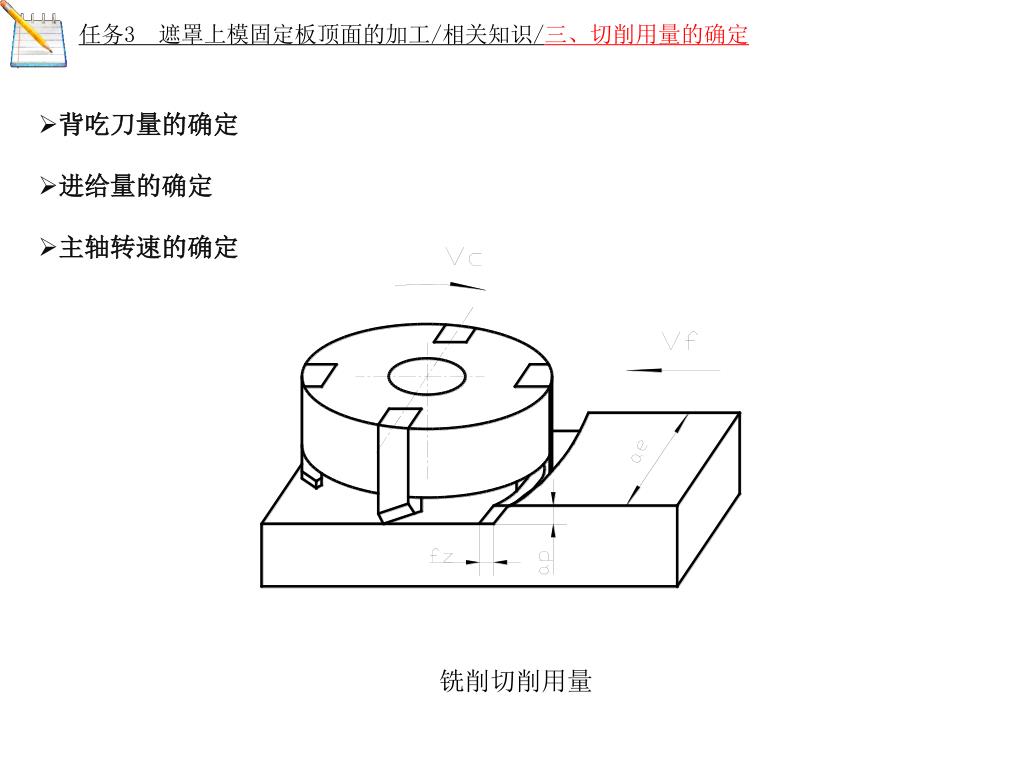

  35. 任务3 遮罩上模固定板顶面的加工/相关知识/三、切削用量的确定 • 背吃刀量的确定 • 进给量的确定 • 主轴转速的确定 铣削切削用量

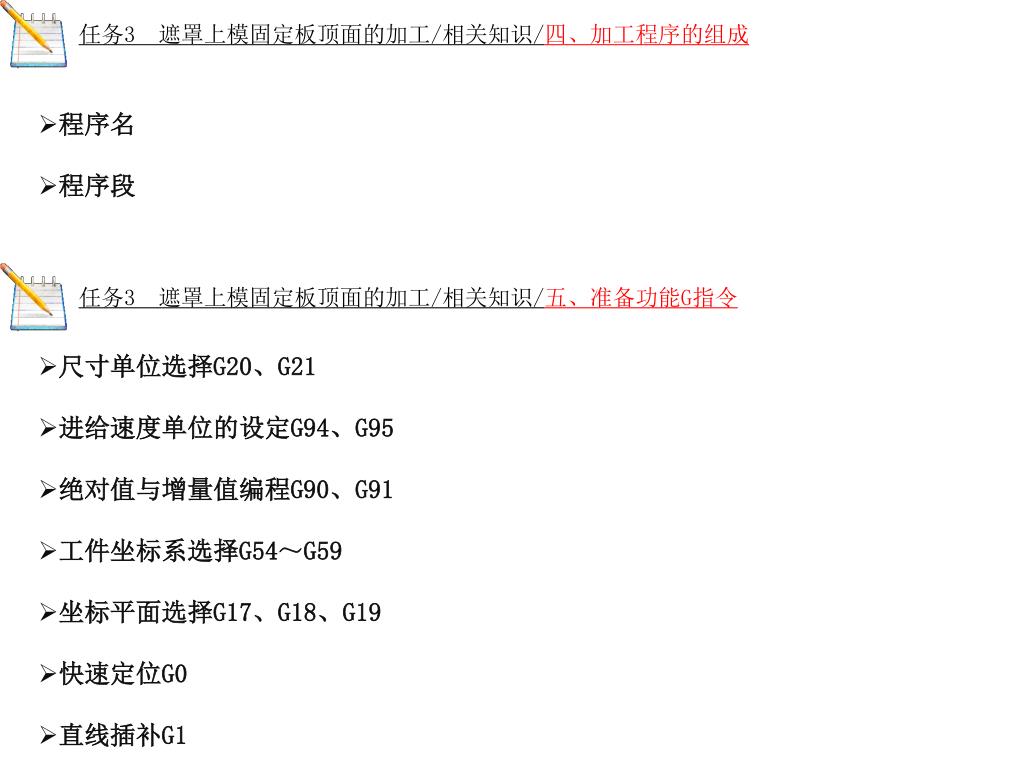

  36. 任务3 遮罩上模固定板顶面的加工/相关知识/四、加工程序的组成 • 程序名 • 程序段 任务3 遮罩上模固定板顶面的加工/相关知识/五、准备功能G指令 • 尺寸单位选择G20、G21 • 进给速度单位的设定G94、G95 • 绝对值与增量值编程G90、G91 • 工件坐标系选择G54～G59 • 坐标平面选择G17、G18、G19 • 快速定位G0 • 直线插补G1

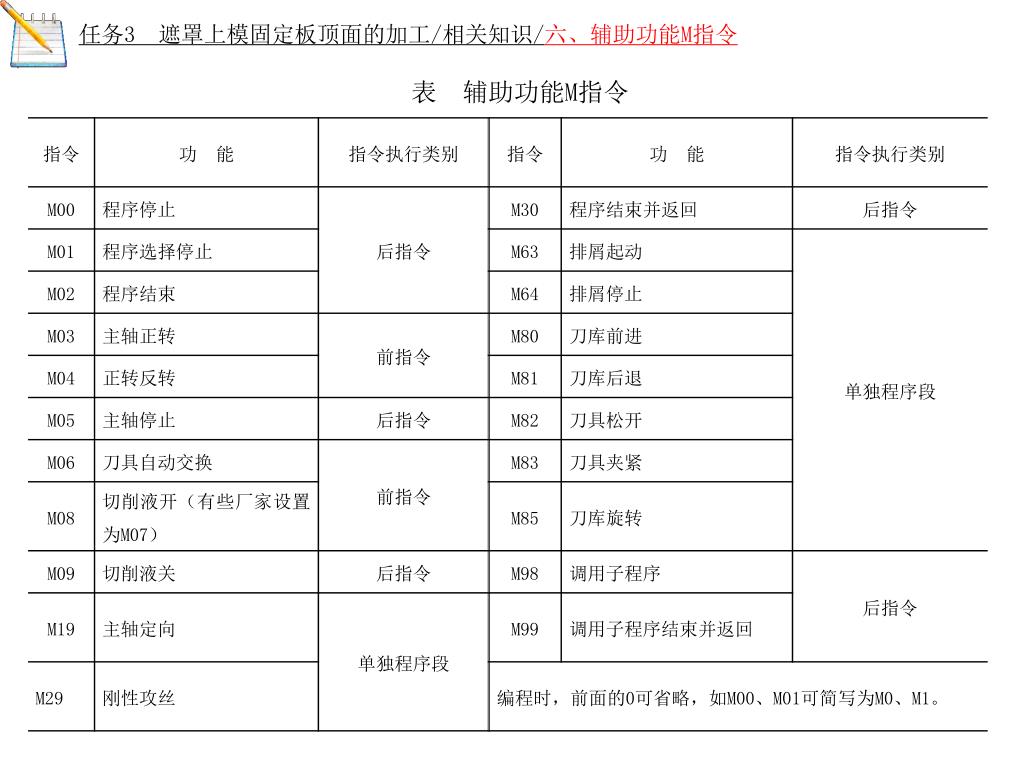

  37. 任务3 遮罩上模固定板顶面的加工/相关知识/六、辅助功能M指令 表 辅助功能M指令

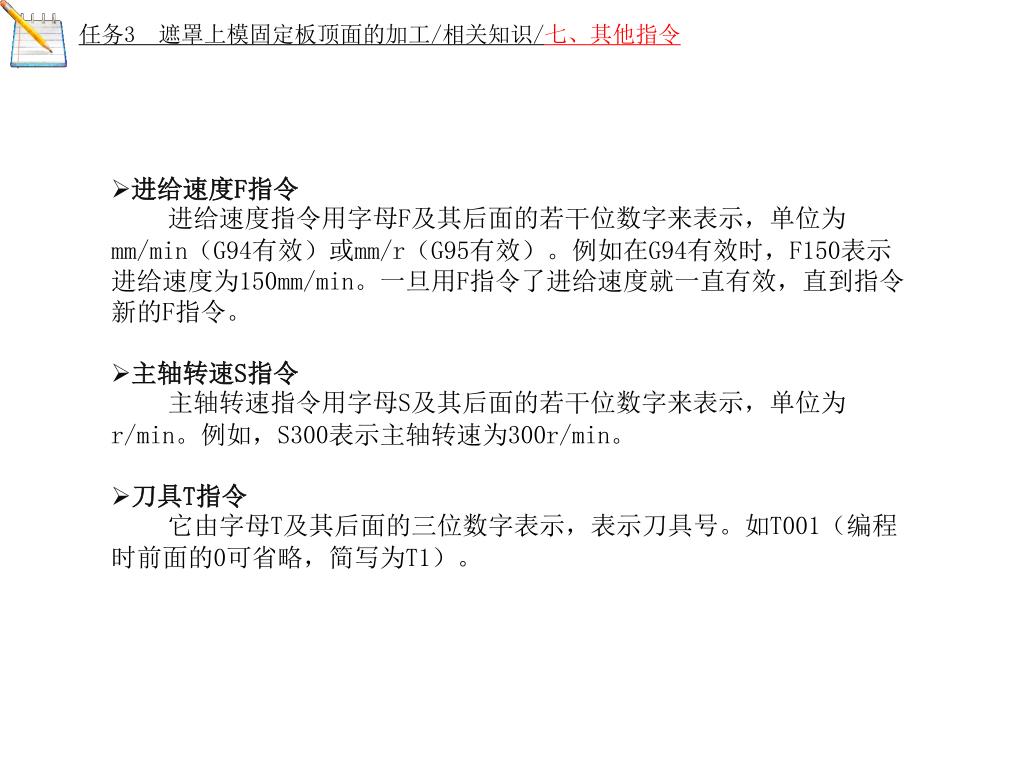

  38. 任务3 遮罩上模固定板顶面的加工/相关知识/七、其他指令 • 进给速度F指令 • 进给速度指令用字母F及其后面的若干位数字来表示，单位为mm/min（G94有效）或mm/r（G95有效）。例如在G94有效时，F150表示进给速度为150mm/min。一旦用F指令了进给速度就一直有效，直到指令新的F指令。 • 主轴转速S指令 • 主轴转速指令用字母S及其后面的若干位数字来表示，单位为r/min。例如，S300表示主轴转速为300r/min。 • 刀具T指令 • 它由字母T及其后面的三位数字表示，表示刀具号。如T001（编程时前面的0可省略，简写为T1）。

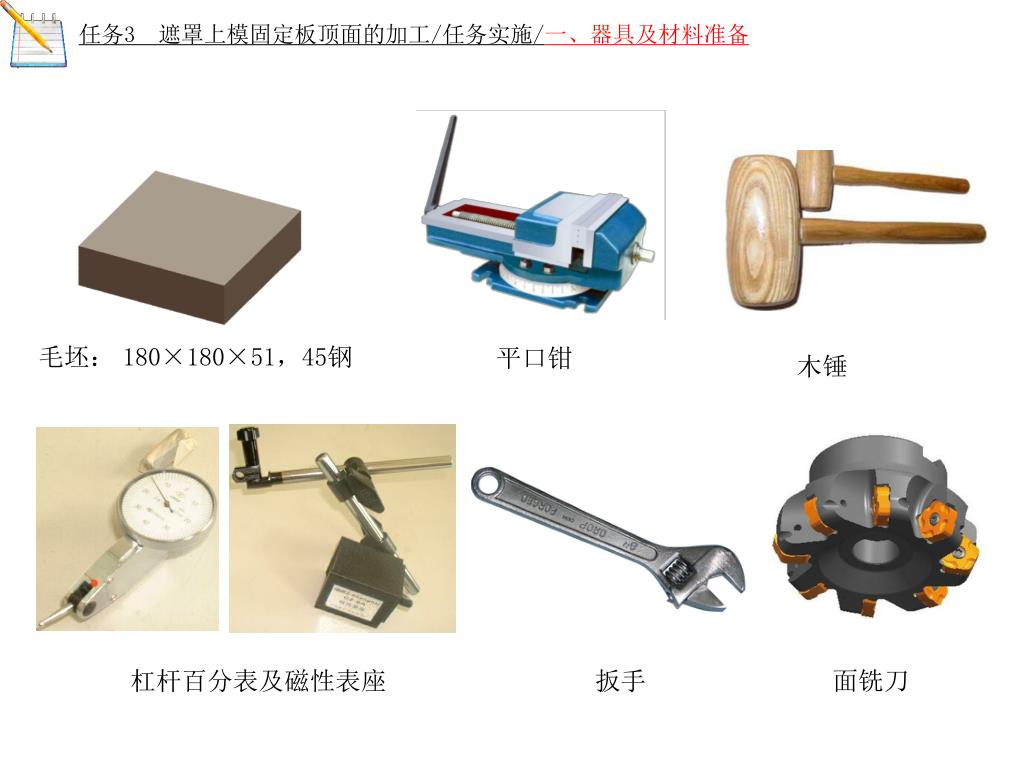

  39. 任务3 遮罩上模固定板顶面的加工/任务实施/一、器具及材料准备 毛坯：180×180×51，45钢 平口钳 木锤 杠杆百分表及磁性表座 扳手 面铣刀

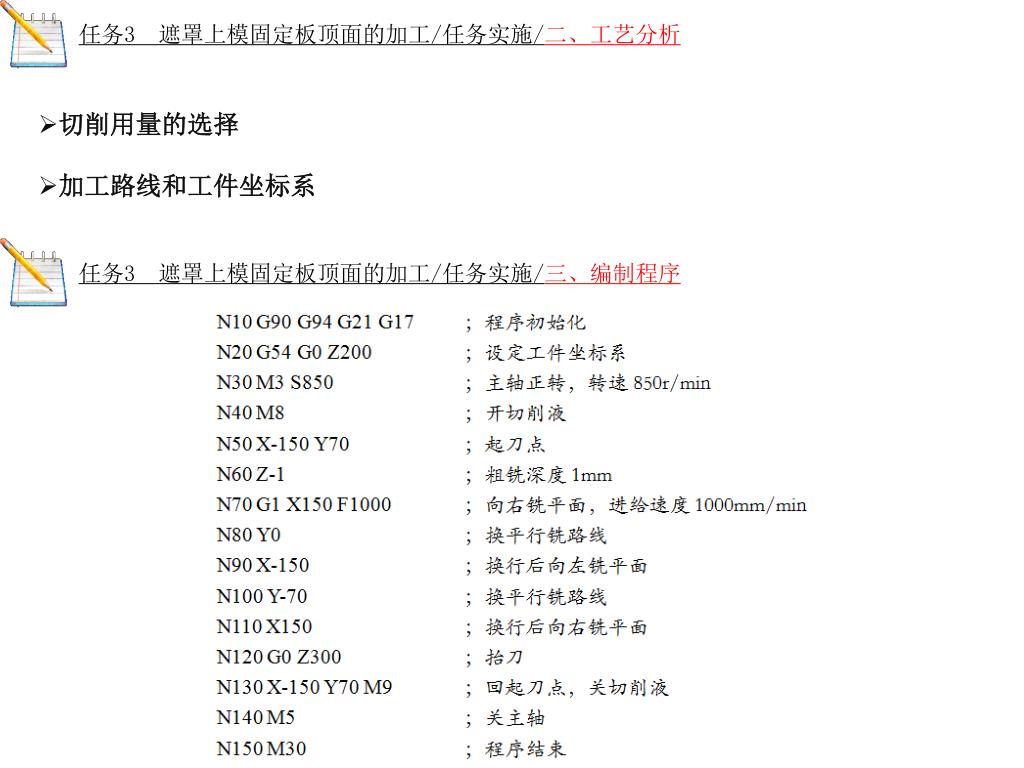

  40. 任务3 遮罩上模固定板顶面的加工/任务实施/二、工艺分析 • 切削用量的选择 • 加工路线和工件坐标系 任务3 遮罩上模固定板顶面的加工/任务实施/三、编制程序

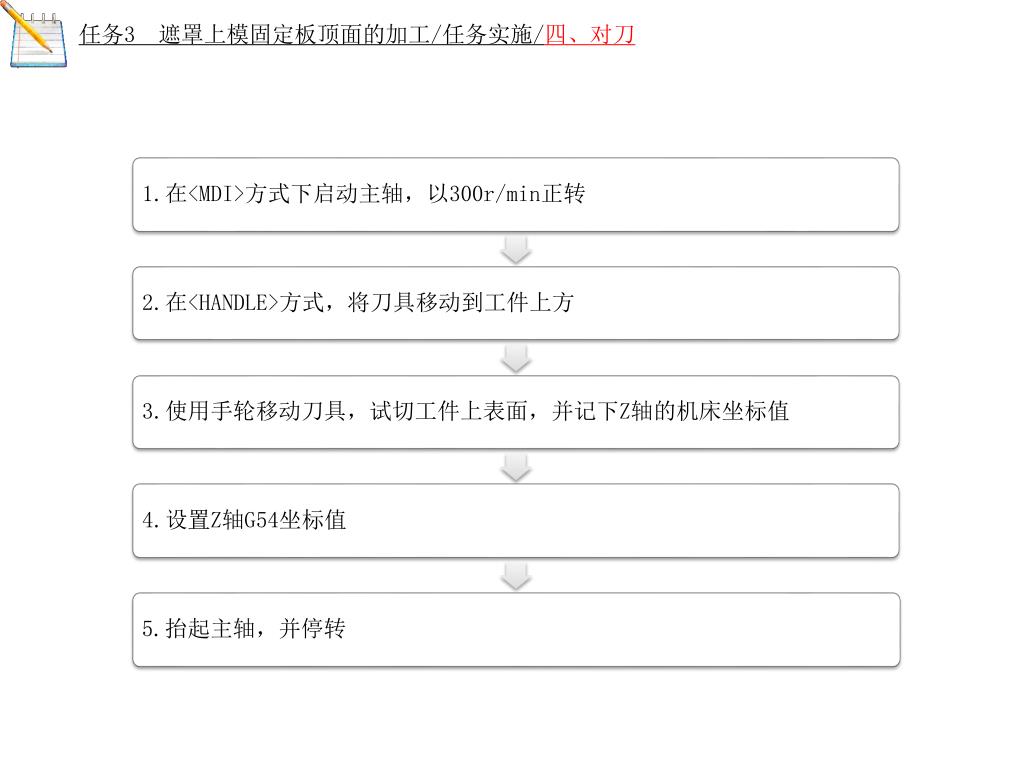

  41. 任务3 遮罩上模固定板顶面的加工/任务实施/四、对刀

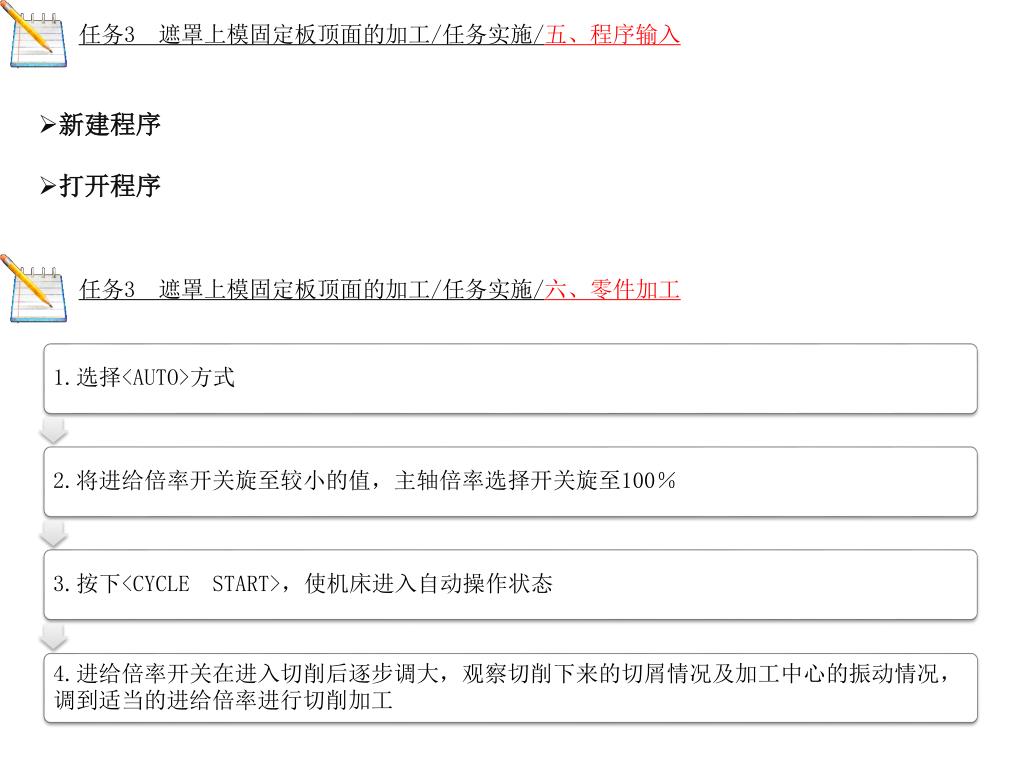

  42. 任务3 遮罩上模固定板顶面的加工/任务实施/五、程序输入 • 新建程序 • 打开程序 任务3 遮罩上模固定板顶面的加工/任务实施/六、零件加工

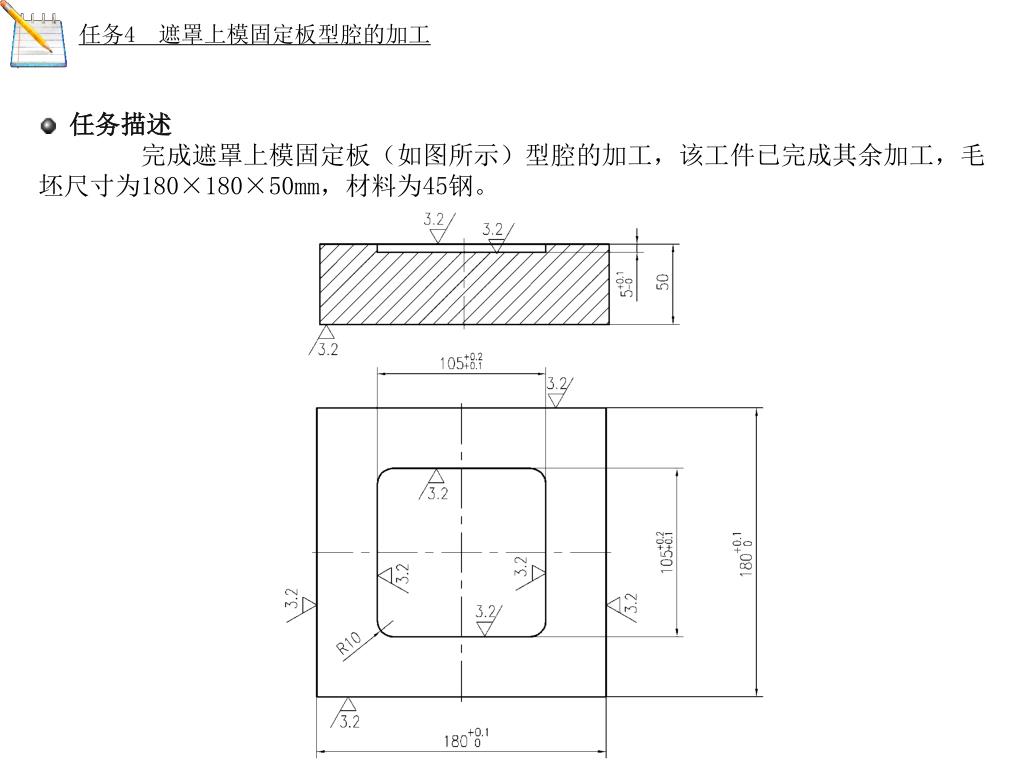

  43. 任务4 遮罩上模固定板型腔的加工 • 任务描述 • 完成遮罩上模固定板（如图所示）型腔的加工，该工件已完成其余加工，毛坯尺寸为180×180×50mm，材料为45钢。

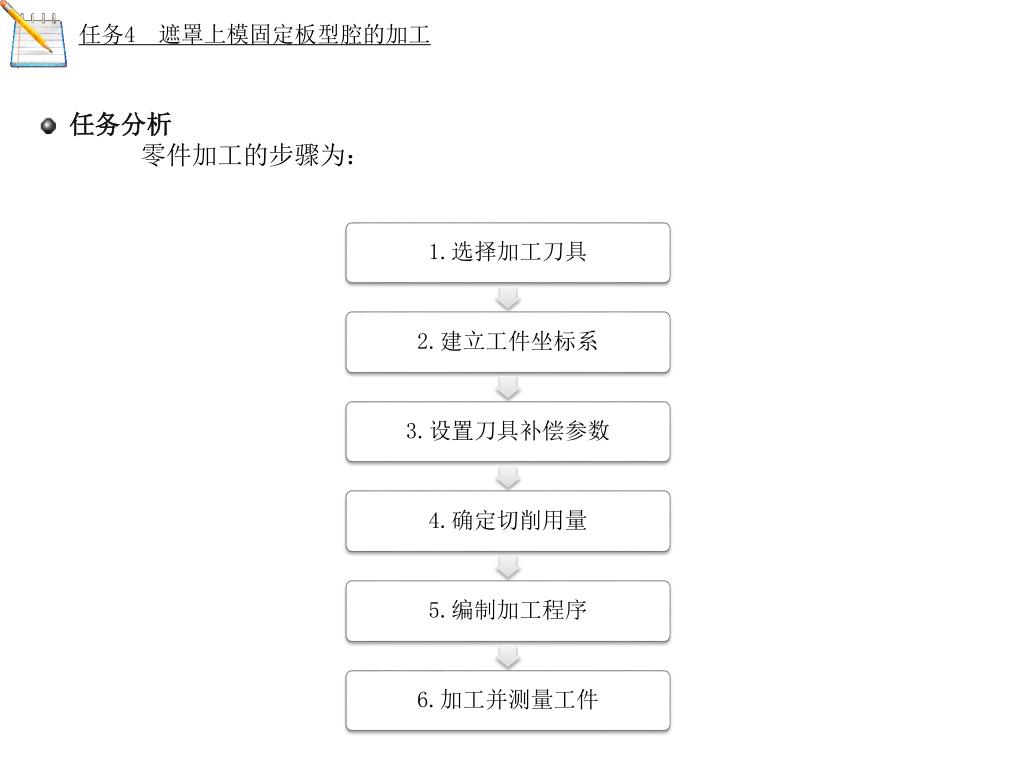

  44. 任务4 遮罩上模固定板型腔的加工 • 任务分析 • 零件加工的步骤为：

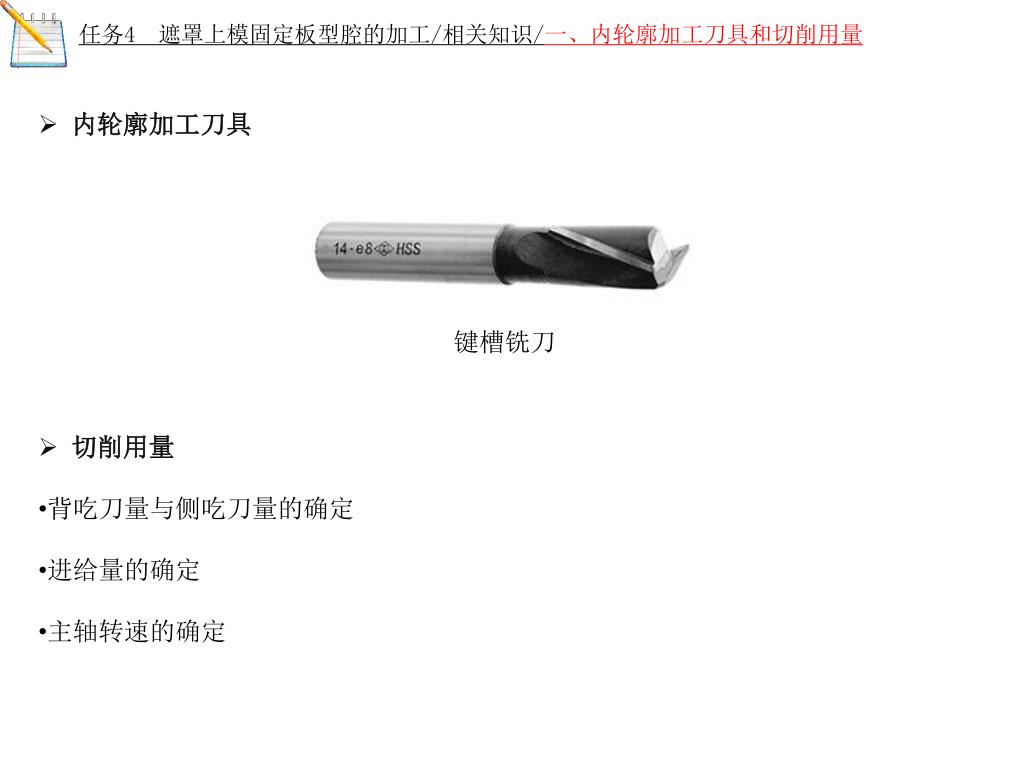

  45. 任务4 遮罩上模固定板型腔的加工/相关知识/一、内轮廓加工刀具和切削用量 • 内轮廓加工刀具 键槽铣刀 • 切削用量 • 背吃刀量与侧吃刀量的确定 • 进给量的确定 • 主轴转速的确定

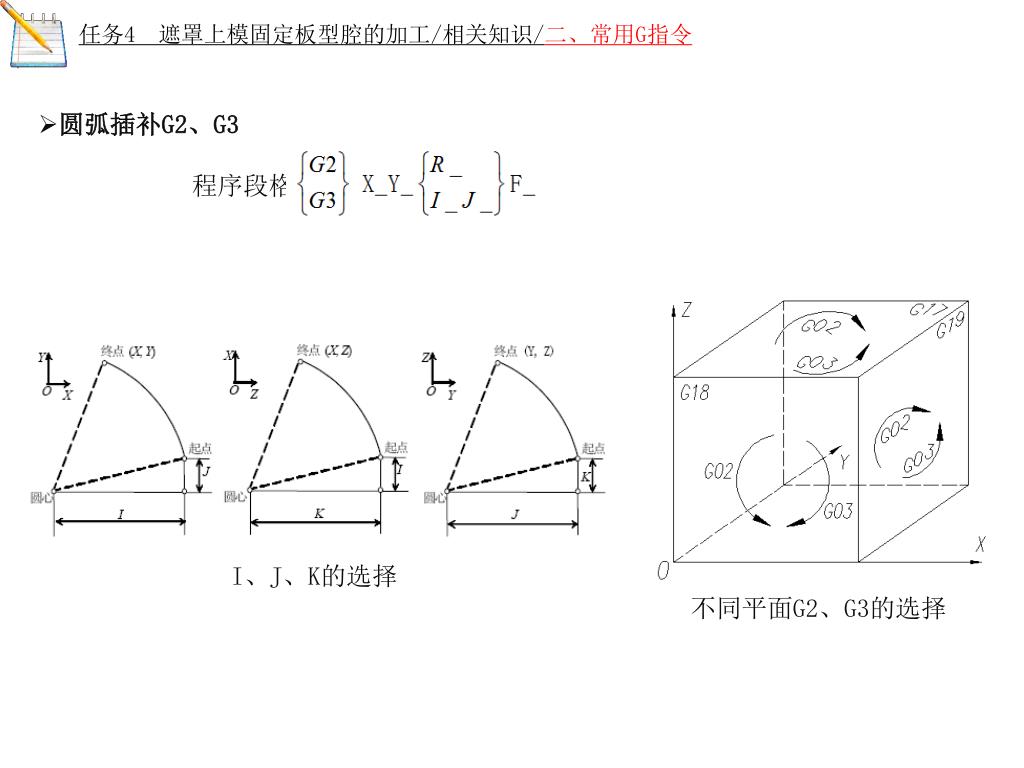

  46. 任务4 遮罩上模固定板型腔的加工/相关知识/二、常用G指令 • 圆弧插补G2、G3 • 程序段格式： I、J、K的选择 不同平面G2、G3的选择

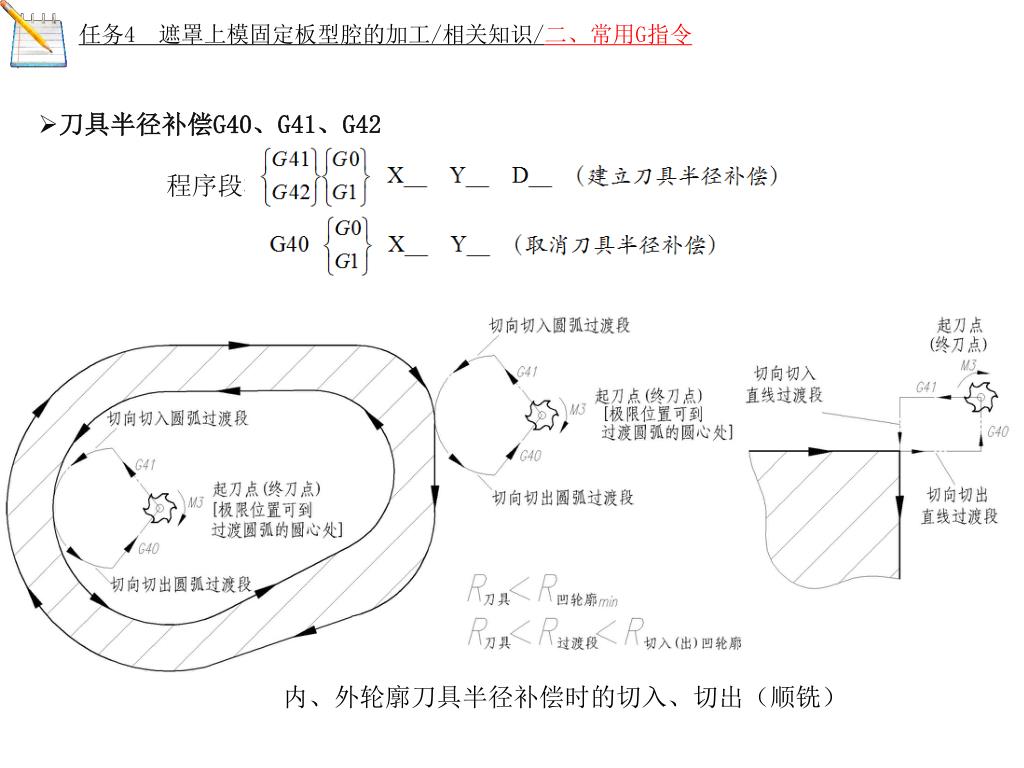

  47. 任务4 遮罩上模固定板型腔的加工/相关知识/二、常用G指令 • 刀具半径补偿G40、G41、G42 • 程序段格式： 内、外轮廓刀具半径补偿时的切入、切出（顺铣）

  48. 任务4 遮罩上模固定板型腔的加工/相关知识/三、量具 • 游标卡尺 普通游标卡尺 带表游标卡尺 数显游标卡尺 深度游标卡尺

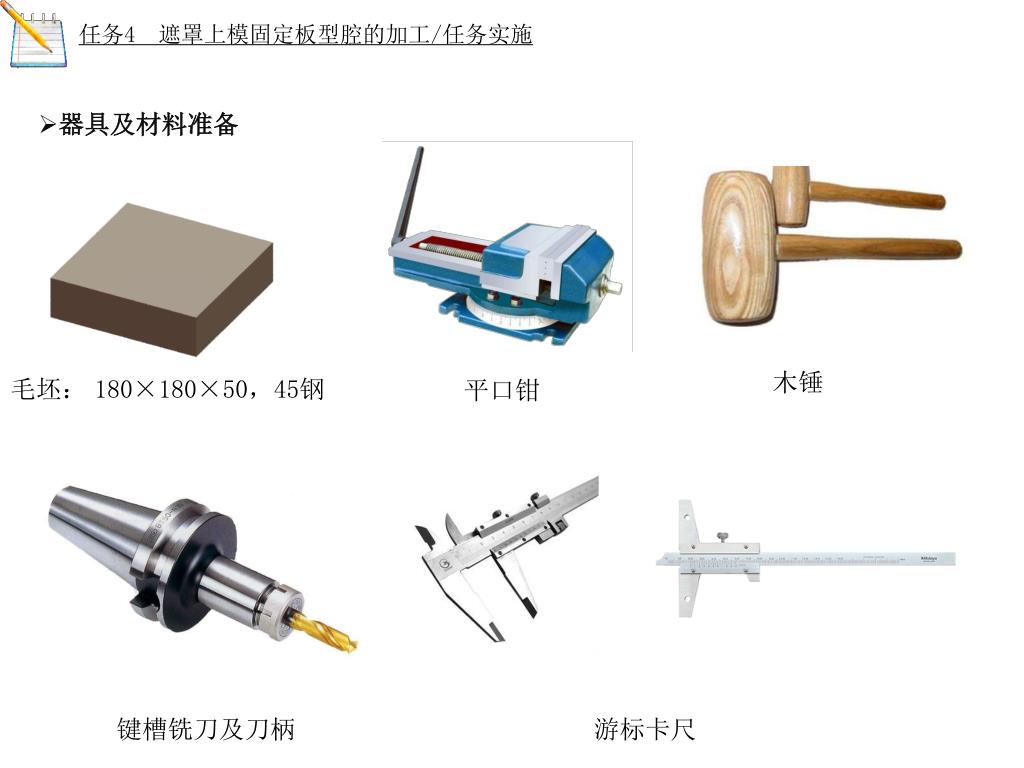

  49. 任务4 遮罩上模固定板型腔的加工/任务实施 • 器具及材料准备 木锤 毛坯：180×180×50，45钢 平口钳 键槽铣刀及刀柄 游标卡尺

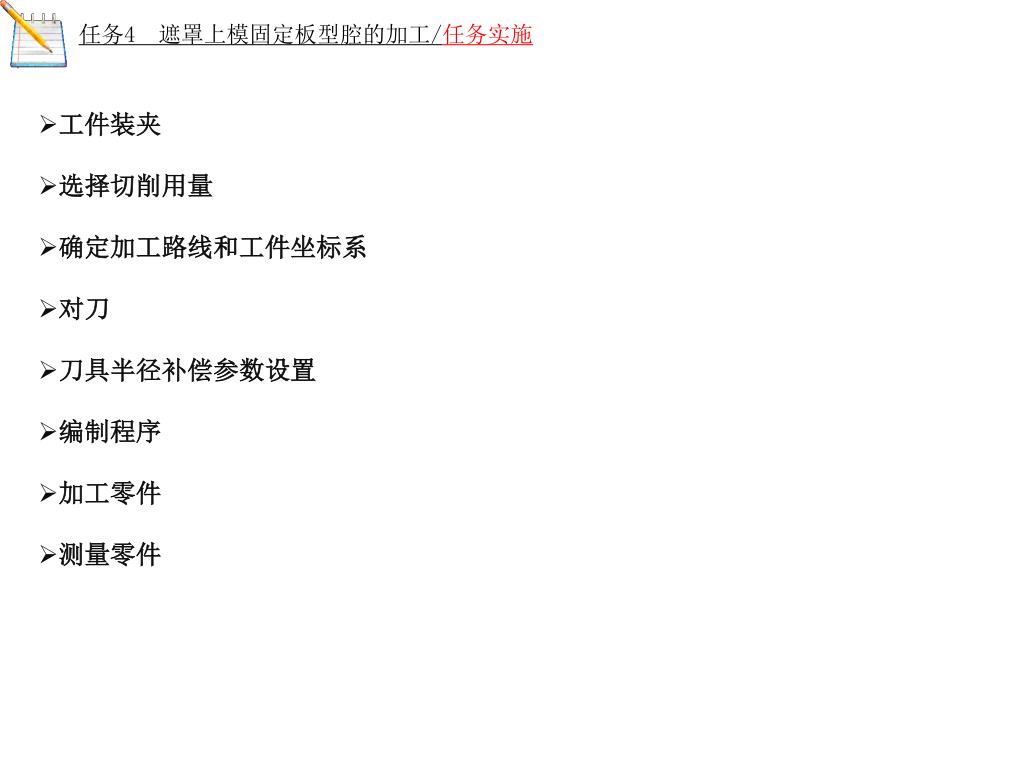

  50. 任务4 遮罩上模固定板型腔的加工/任务实施 • 工件装夹 • 选择切削用量 • 确定加工路线和工件坐标系 • 对刀 • 刀具半径补偿参数设置 • 编制程序 • 加工零件 • 测量零件
