  1. Trevor Hastie, Robert TibshiraniJerome Friedman The Element of Statistical LearningData Mining, Inference and Prediction Cluster Analysis and Self-Organizing Maps Analiza skupień i metody SOM Marta Leniewska

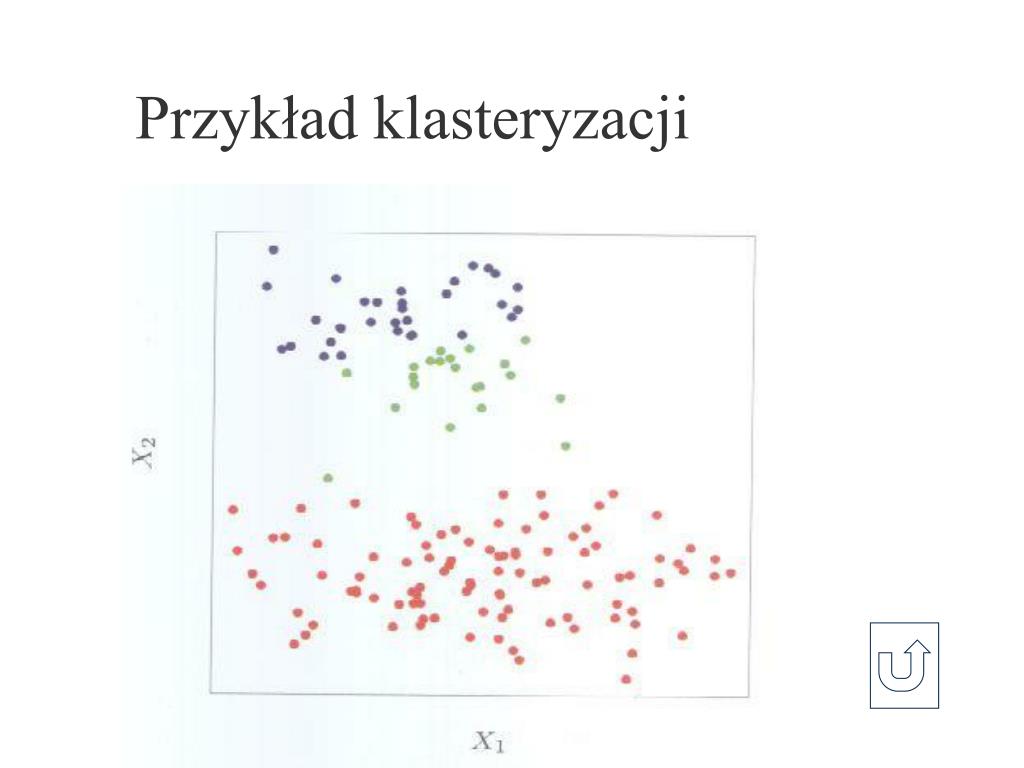

  2. Przykład klasteryzacji

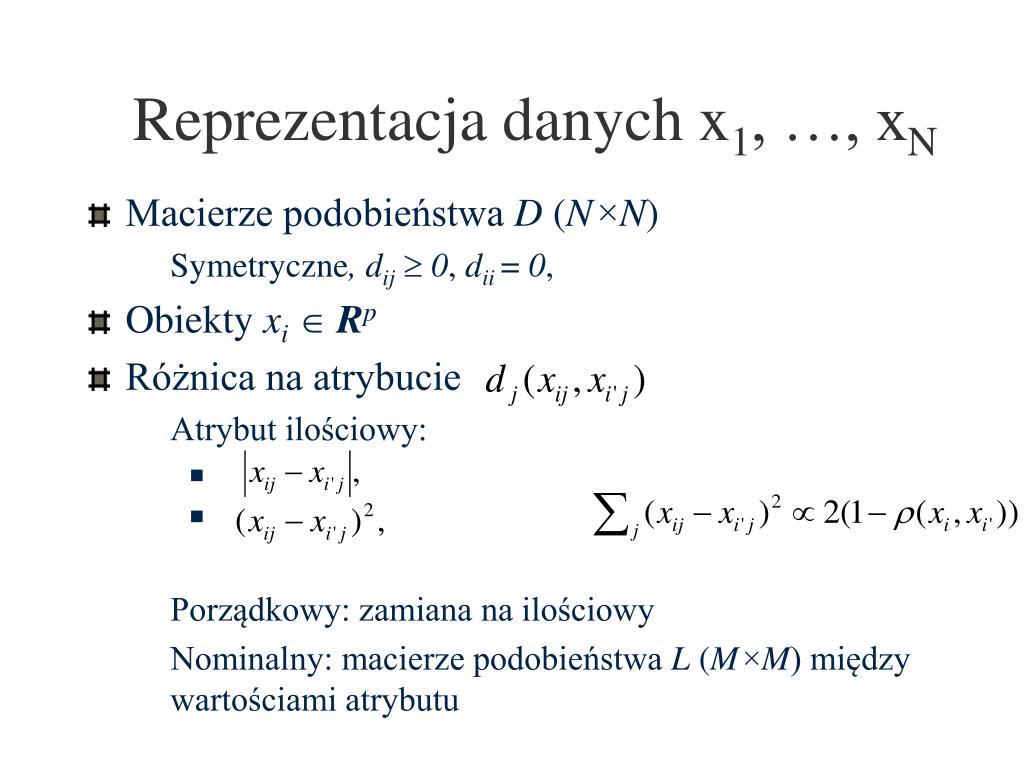

  3. Reprezentacja danych x1, …, xN • Macierze podobieństwa D (N×N) • Symetryczne, dij0, dii = 0, • Obiekty xi Rp • Różnica na atrybucie • Atrybut ilościowy: • Porządkowy: zamiana na ilościowy • Nominalny: macierze podobieństwa L (M×M) między wartościami atrybutu

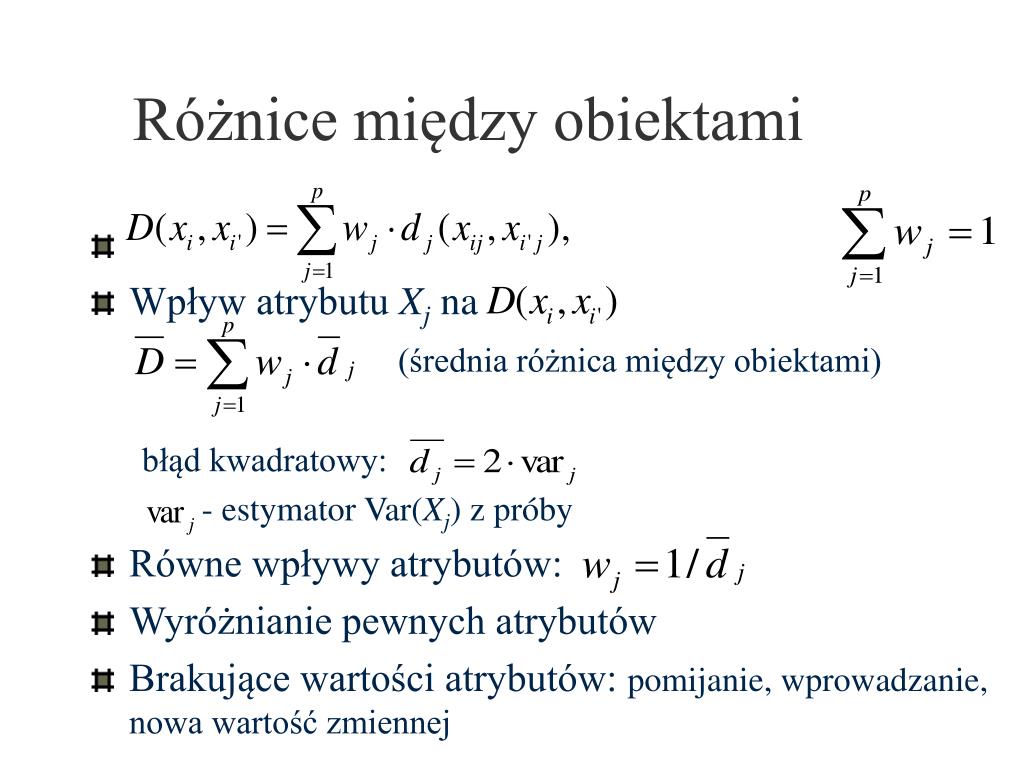

  4. Różnice między obiektami • Wpływ atrybutu Xj na (średnia różnica między obiektami) błąd kwadratowy: - estymator Var(Xj) z próby • Równe wpływy atrybutów: • Wyróżnianie pewnych atrybutów • Brakujące wartości atrybutów: pomijanie, wprowadzanie, nowa wartość zmiennej

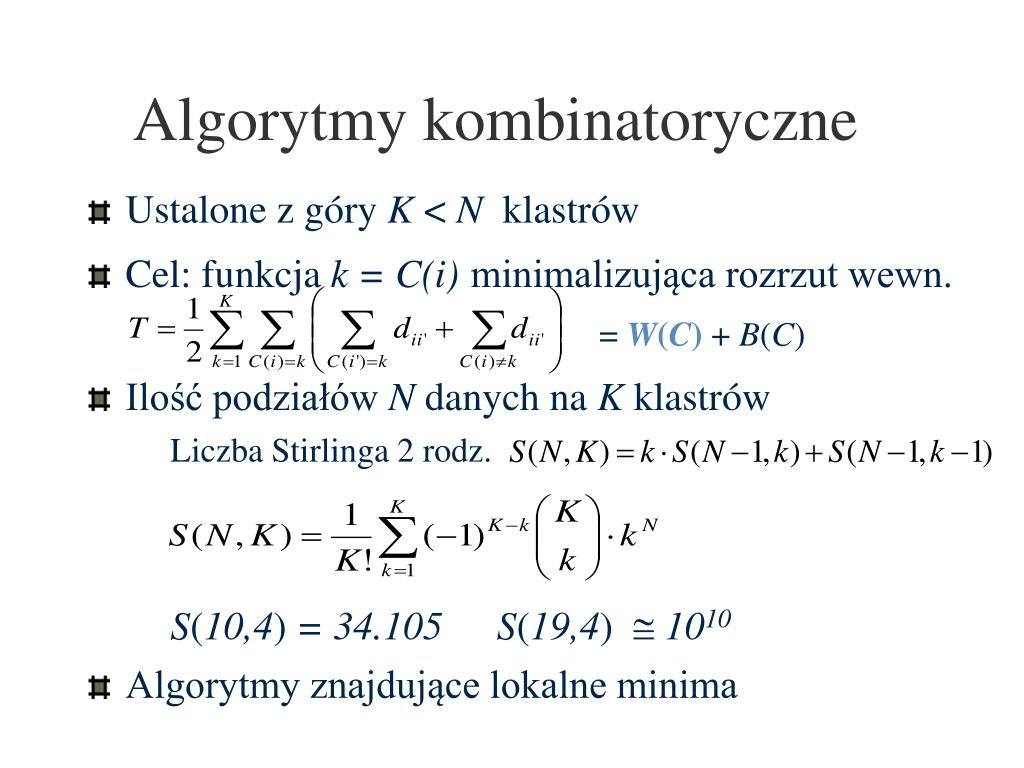

  5. Algorytmy kombinatoryczne • Ustalone z góry K < N klastrów • Cel: funkcja k = C(i)minimalizująca rozrzut wewn. = W(C) + B(C) • Ilość podziałów N danych na K klastrów • Liczba Stirlinga 2 rodz. • S(10,4) = 34.105S(19,4) 1010 • Algorytmy znajdujące lokalne minima

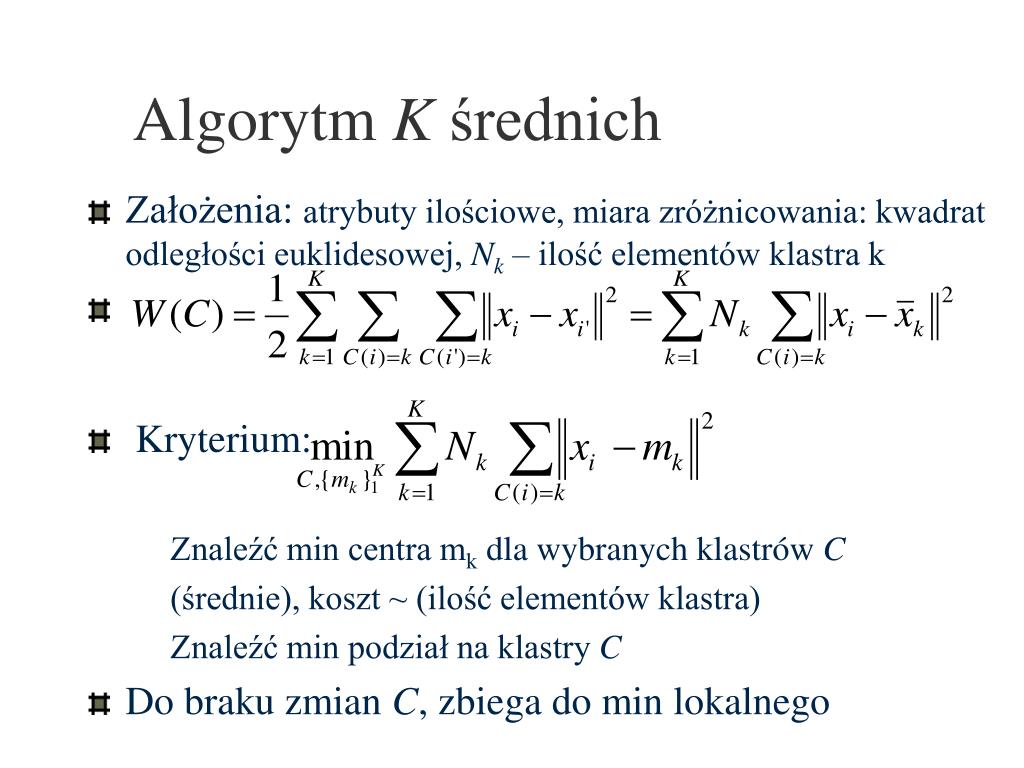

  6. Algorytm K średnich • Założenia: atrybuty ilościowe, miara zróżnicowania: kwadrat odległości euklidesowej, Nk – ilość elementów klastra k • Kryterium: • Znaleźć min centra mk dla wybranych klastrów C (średnie), koszt ~ (ilość elementów klastra) • Znaleźć min podział na klastry C • Do braku zmian C, zbiega do min lokalnego

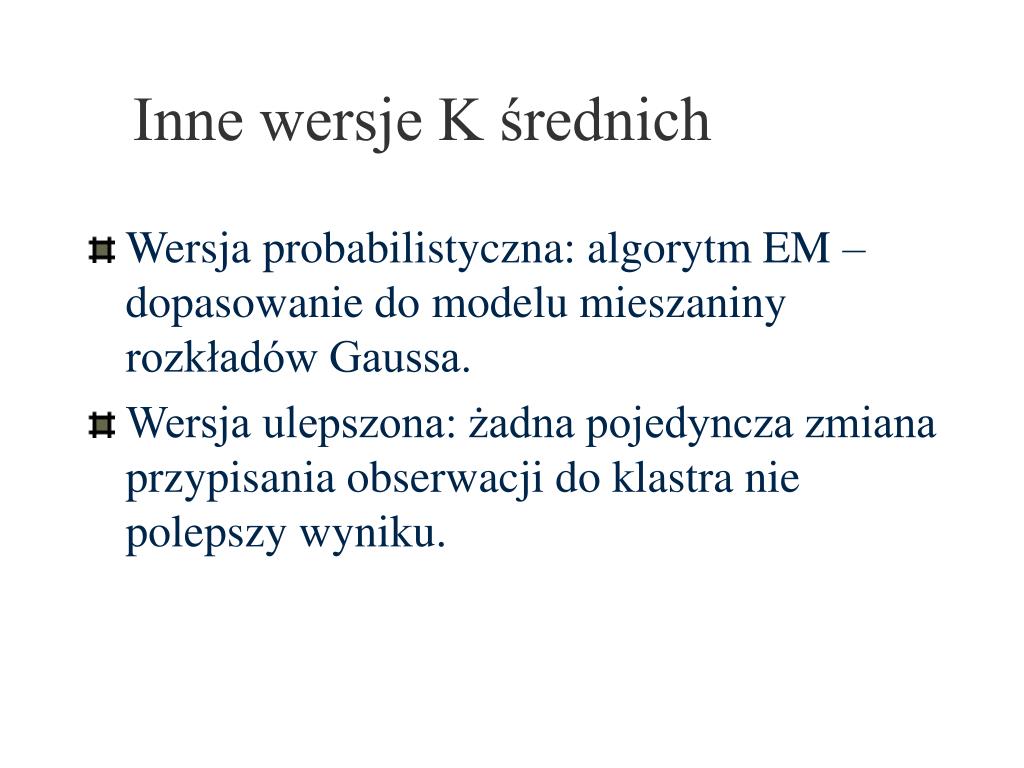

  7. Inne wersje K średnich • Wersja probabilistyczna: algorytm EM – dopasowanie do modelu mieszaniny rozkładów Gaussa. • Wersja ulepszona: żadna pojedyncza zmiana przypisania obserwacji do klastra nie polepszy wyniku.

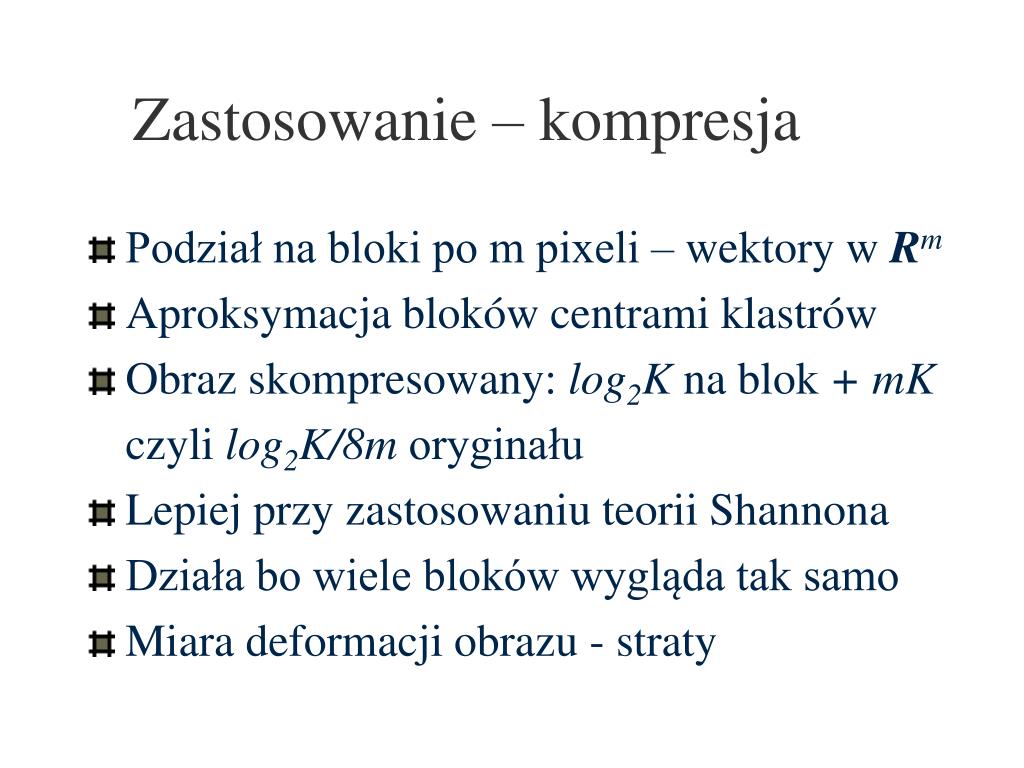

  8. Zastosowanie – kompresja • Podział na bloki po m pixeli – wektory w Rm • Aproksymacja bloków centrami klastrów • Obraz skompresowany: log2K na blok + mK czyli log2K/8m oryginału • Lepiej przy zastosowaniu teorii Shannona • Działa bo wiele bloków wygląda tak samo • Miara deformacji obrazu - straty

  9. Przykład Sir Ronald A. Fisher (1890-1962) oryginał K = 200, m = 4, 0,239 oryginału, Deformacja: 0,89 K = 4, m = 4, 0,063 oryginału, Deformacja: 16,95

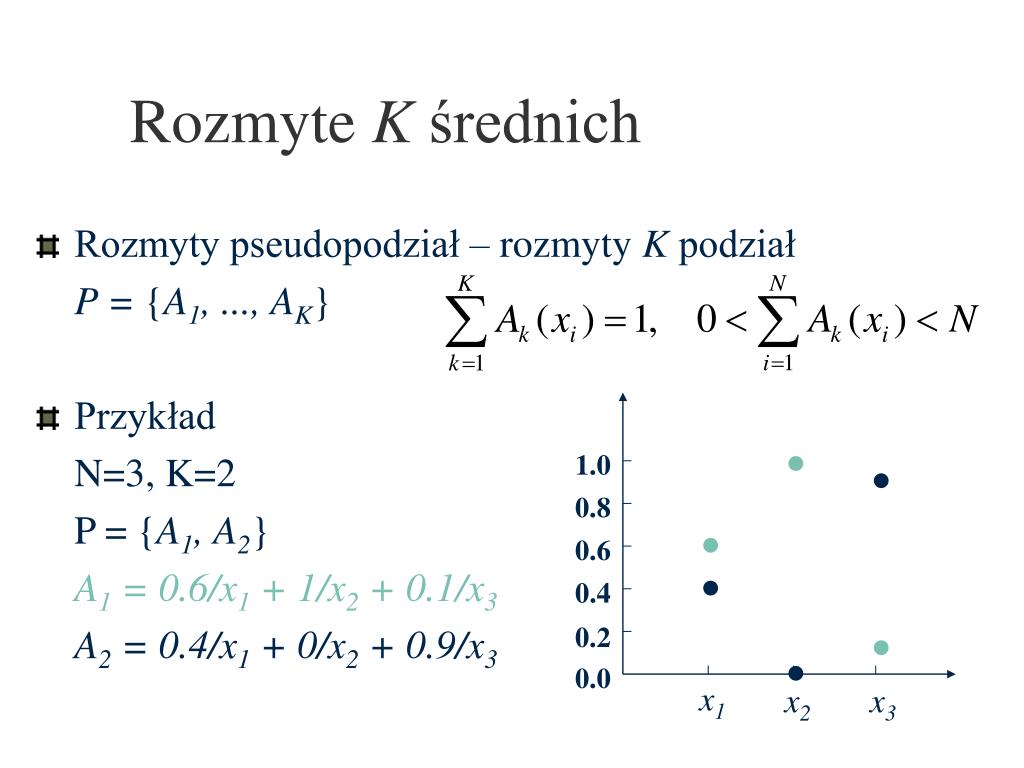

  10. Rozmyte K średnich • Rozmyty pseudopodział – rozmyty K podział P = {A1, ..., AK} • Przykład N=3, K=2 P = {A1, A2} A1 = 0.6/x1 + 1/x2 + 0.1/x3 A2 = 0.4/x1 + 0/x2 + 0.9/x3 • 1.0 • 0.8 • 0.6 • 0.4 • 0.2 • 0.0 x1 x2 x3

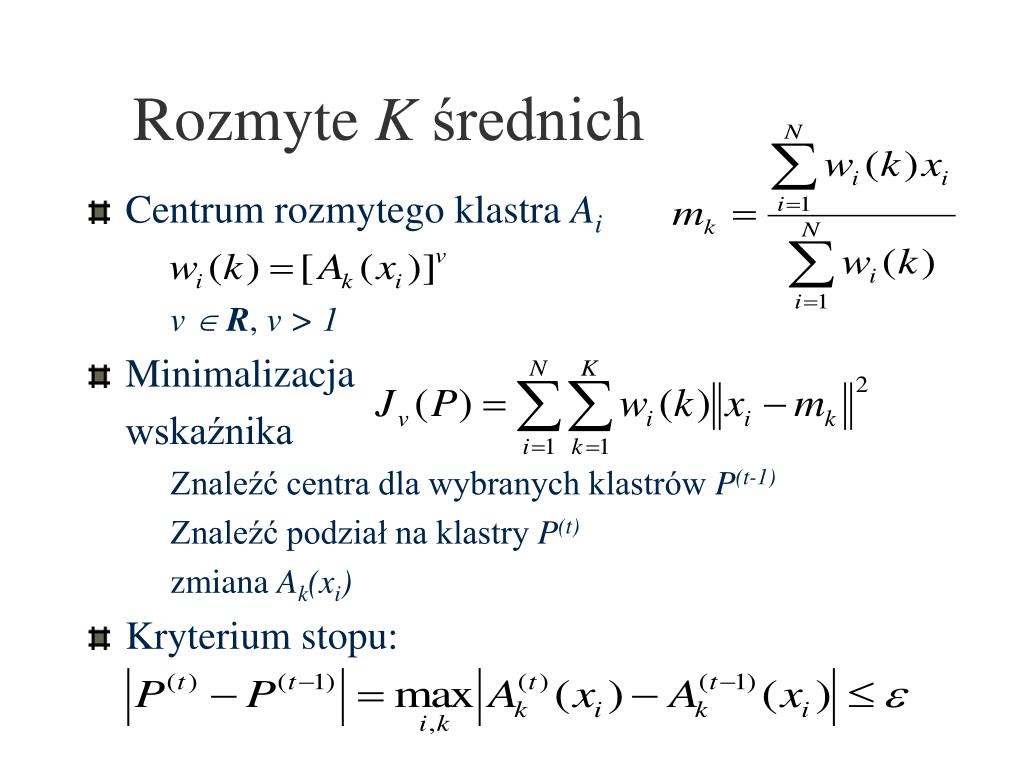

  11. Rozmyte K średnich • Centrum rozmytego klastra Ai • v  R, v > 1 • Minimalizacja wskaźnika • Znaleźć centra dla wybranych klastrów P(t-1) • Znaleźć podział na klastry P(t) zmiana Ak(xi) • Kryterium stopu:

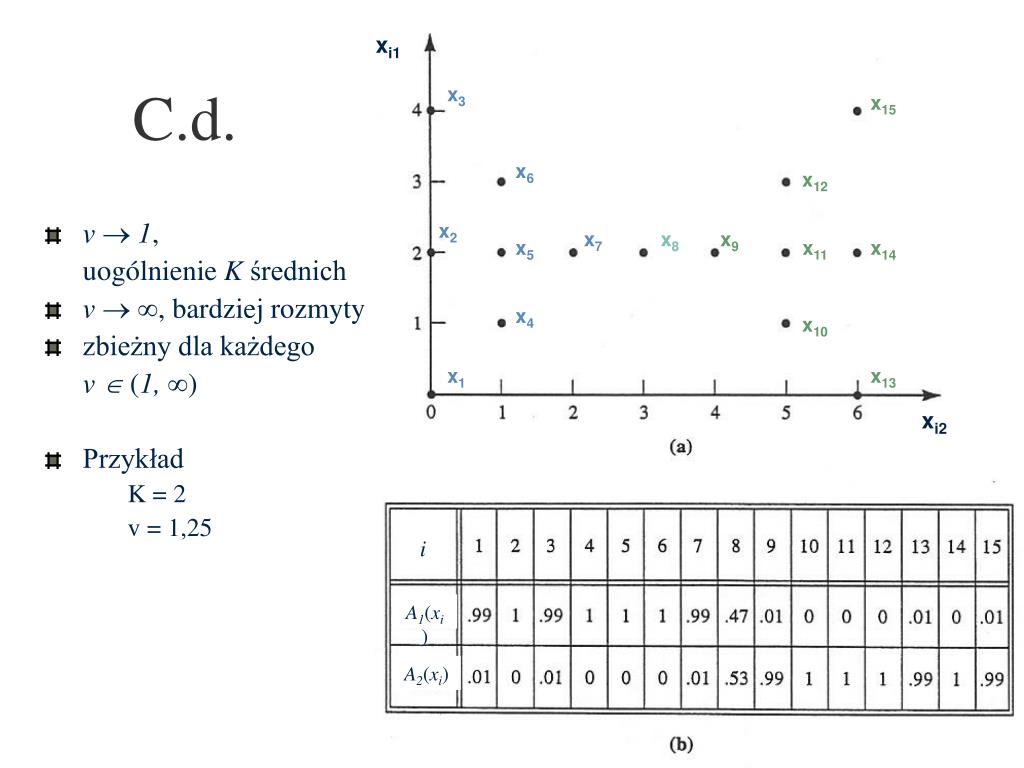

  12. xi1 C.d. x3 x15 x6 x12 • v 1, uogólnienie K średnich • v , bardziej rozmyty • zbieżny dla każdego v (1, ) • Przykład • K = 2 • v = 1,25 x2 x7 x8 x9 x5 x11 x14 x4 x10 x1 x13 xi2 i A1(xi) A2(xi)

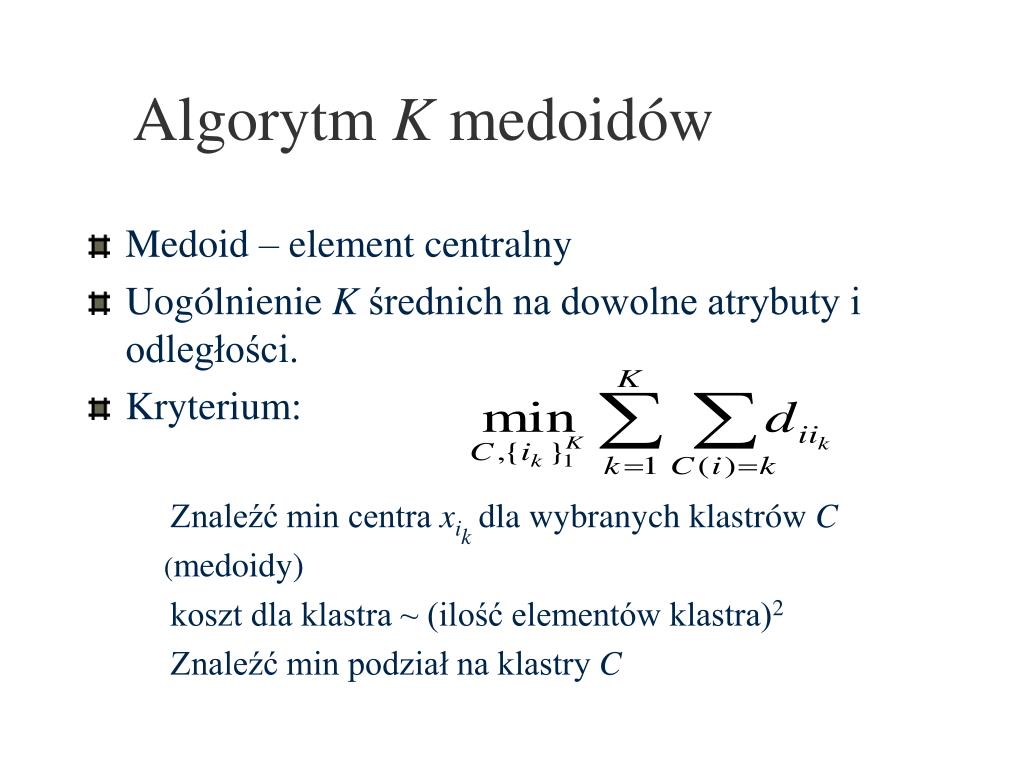

  13. Algorytm K medoidów • Medoid – element centralny • Uogólnienie K średnich na dowolne atrybuty i odległości. • Kryterium: • Znaleźć min centra xikdla wybranych klastrów C (medoidy) koszt dla klastra ~ (ilość elementów klastra)2 • Znaleźć min podział na klastry C

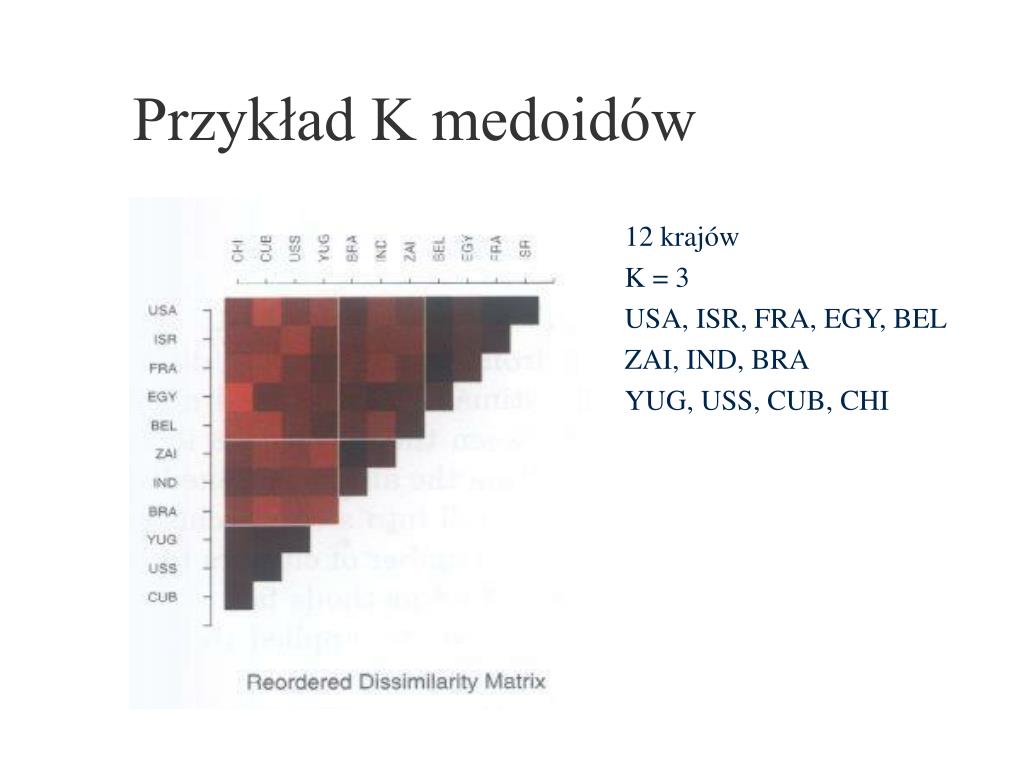

  14. Przykład K medoidów 12 krajów K = 3 USA, ISR, FRA, EGY, BEL ZAI, IND, BRA YUG, USS, CUB, CHI

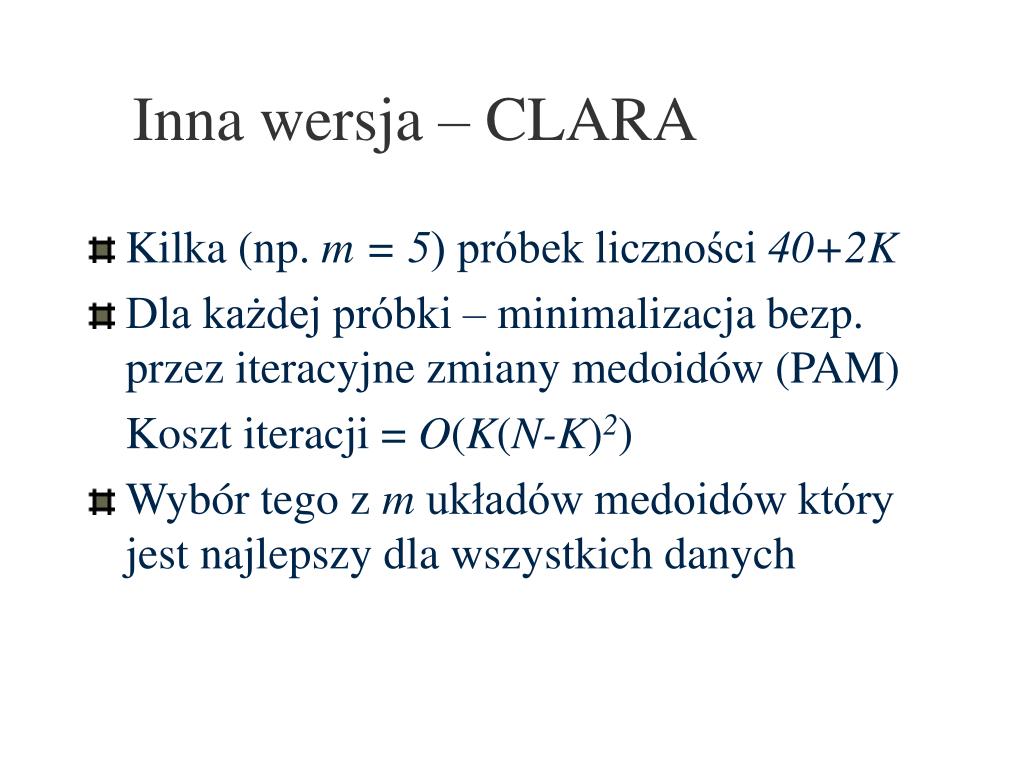

  15. Inna wersja – CLARA • Kilka (np. m = 5) próbek liczności 40+2K • Dla każdej próbki – minimalizacja bezp. przez iteracyjne zmiany medoidów (PAM) Koszt iteracji = O(K(N-K)2) • Wybór tego z m układów medoidów który jest najlepszy dla wszystkich danych

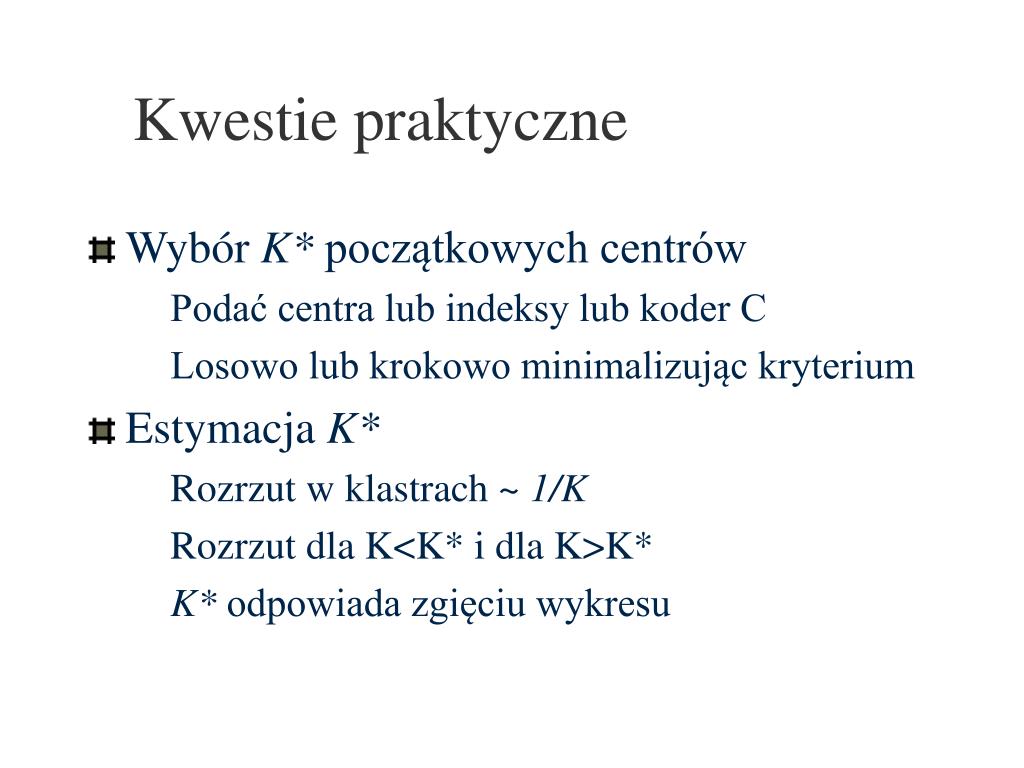

  16. Kwestie praktyczne • Wybór K* początkowych centrów • Podać centra lub indeksy lub koder C • Losowo lub krokowo minimalizując kryterium • Estymacja K* • Rozrzut w klastrach ~ 1/K • Rozrzut dla K<K* i dla K>K* • K* odpowiada zgięciu wykresu

  17. Statystyka Gap 1,5 1,0 0,5 0,0

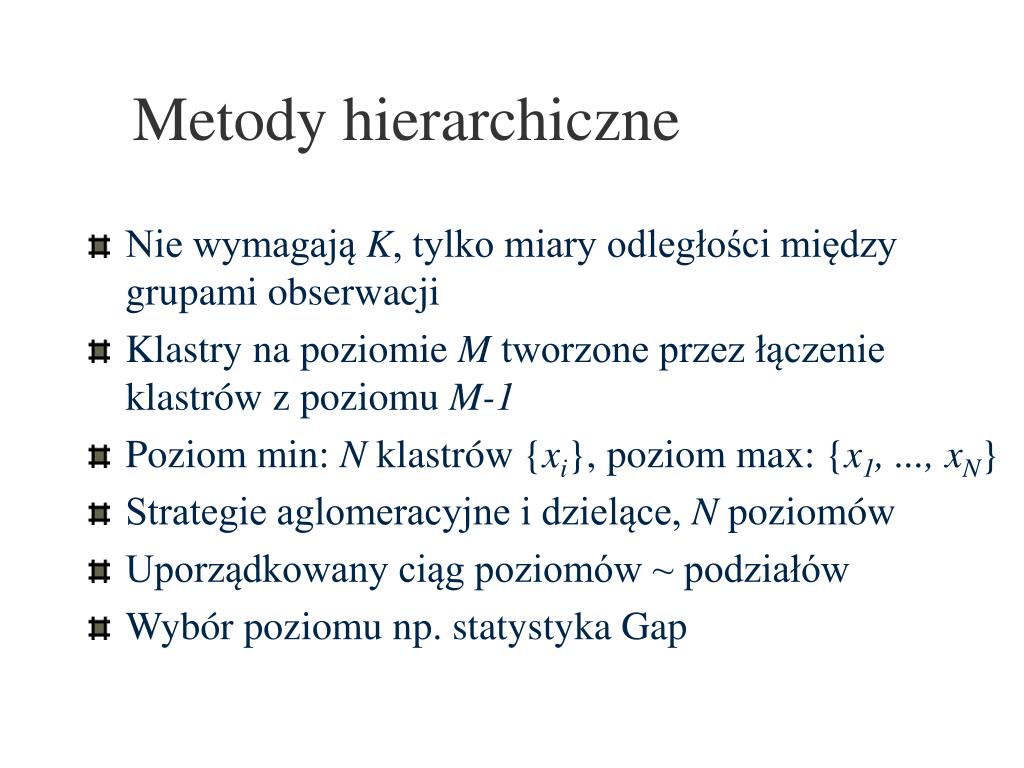

  18. Metody hierarchiczne • Nie wymagają K, tylko miary odległości między grupami obserwacji • Klastry na poziomie M tworzone przez łączenie klastrów z poziomu M-1 • Poziom min: N klastrów {xi}, poziom max: {x1, ..., xN} • Strategie aglomeracyjne i dzielące, N poziomów • Uporządkowany ciąg poziomów ~ podziałów • Wybór poziomu np. statystyka Gap

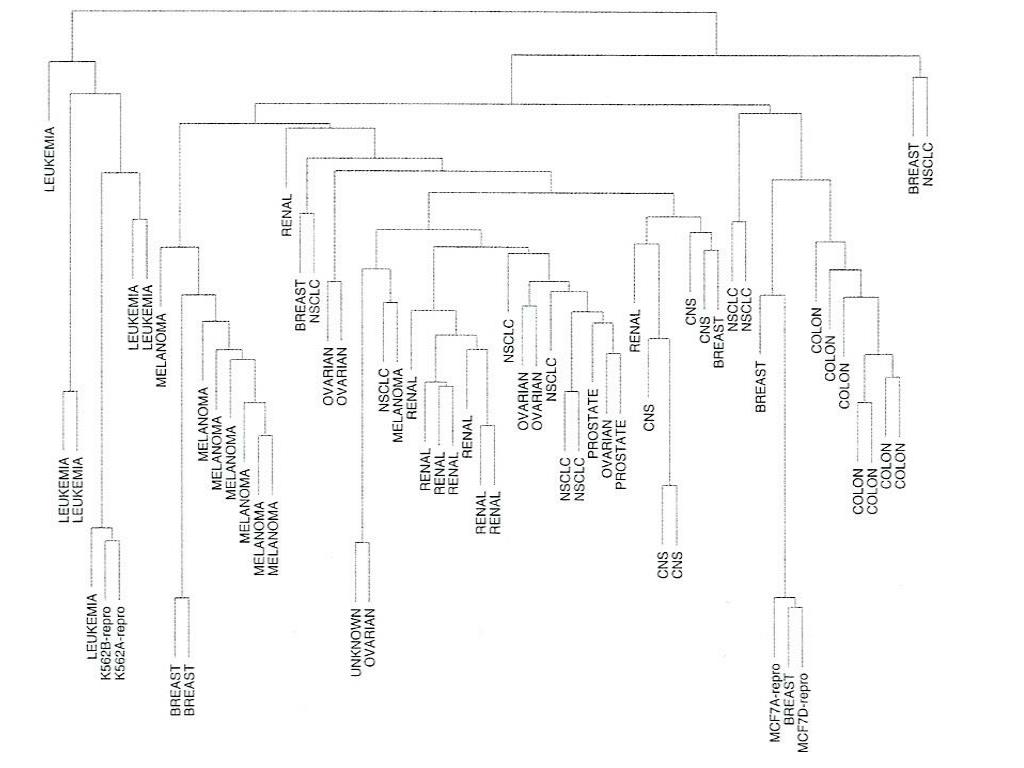

  19. Dendrogram

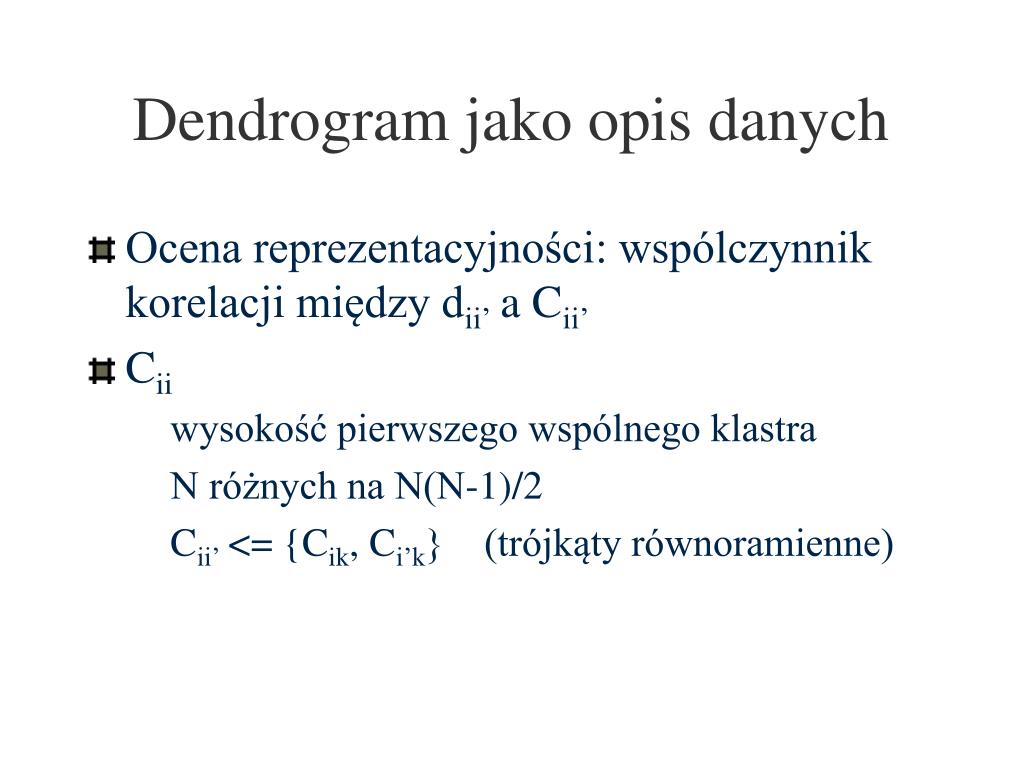

  20. Dendrogram jako opis danych • Ocena reprezentacyjności: wspólczynnik korelacji między dii’ a Cii’ • Cii • wysokość pierwszego wspólnego klastra • N różnych na N(N-1)/2 • Cii’ <= {Cik, Ci’k} (trójkąty równoramienne)

  21. Metody aglomeracyjne • Od singletonów, do 1 klastra • Miary odległości między klastrami G i H: • Single Linkage – najmniejsza odległość • Complete Linkage – największa odległość • Group Avarage – średnia odległość

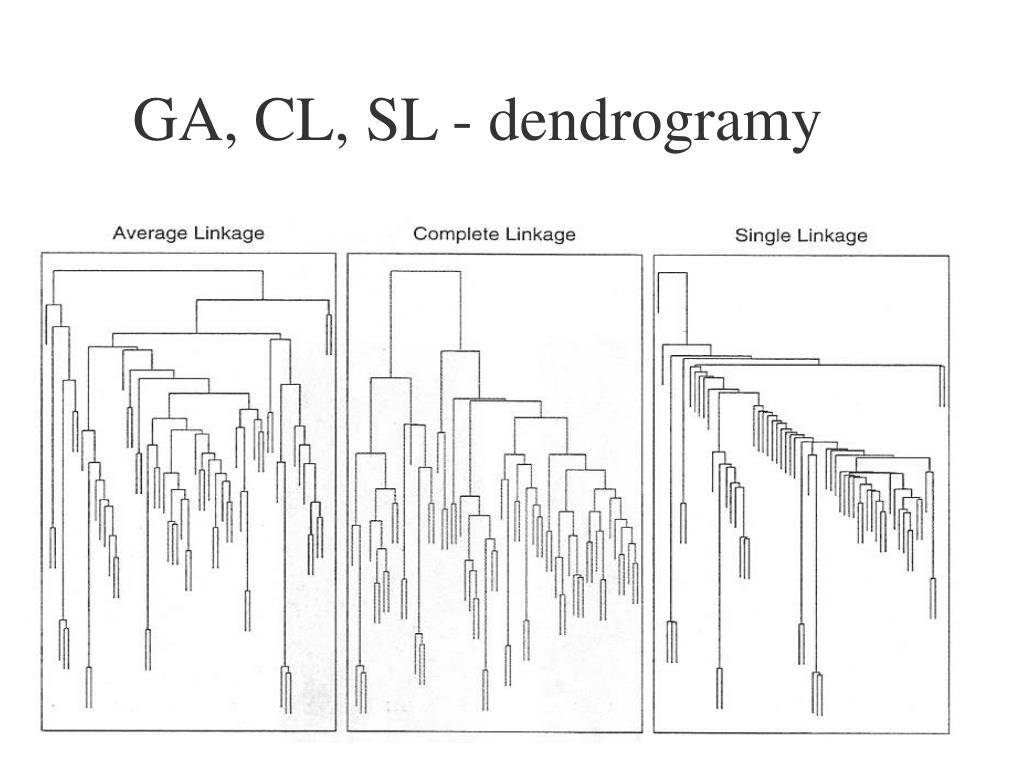

  22. GA, CL, SL - dendrogramy

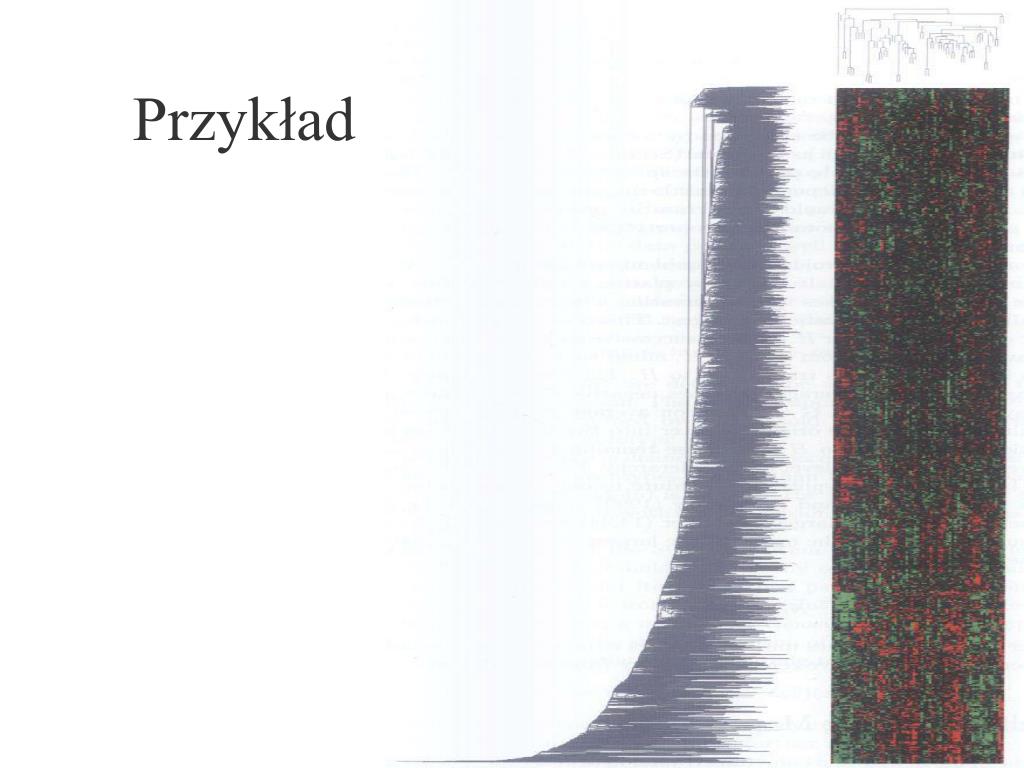

  23. Przykład

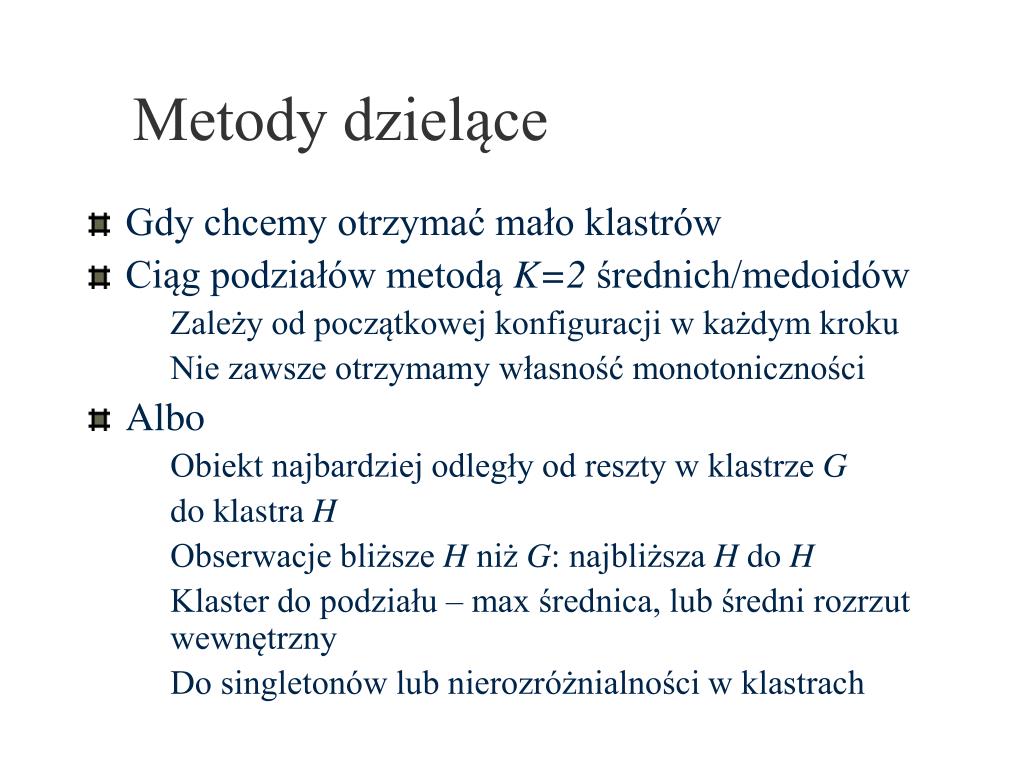

  24. Metody dzielące • Gdy chcemy otrzymać mało klastrów • Ciąg podziałów metodą K=2 średnich/medoidów • Zależy od początkowej konfiguracji w każdym kroku • Nie zawsze otrzymamy własność monotoniczności • Albo • Obiekt najbardziej odległy od reszty w klastrze G do klastra H • Obserwacje bliższe H niż G: najbliższa H do H • Klaster do podziału – max średnica, lub średni rozrzut wewnętrzny • Do singletonów lub nierozróżnialności w klastrach

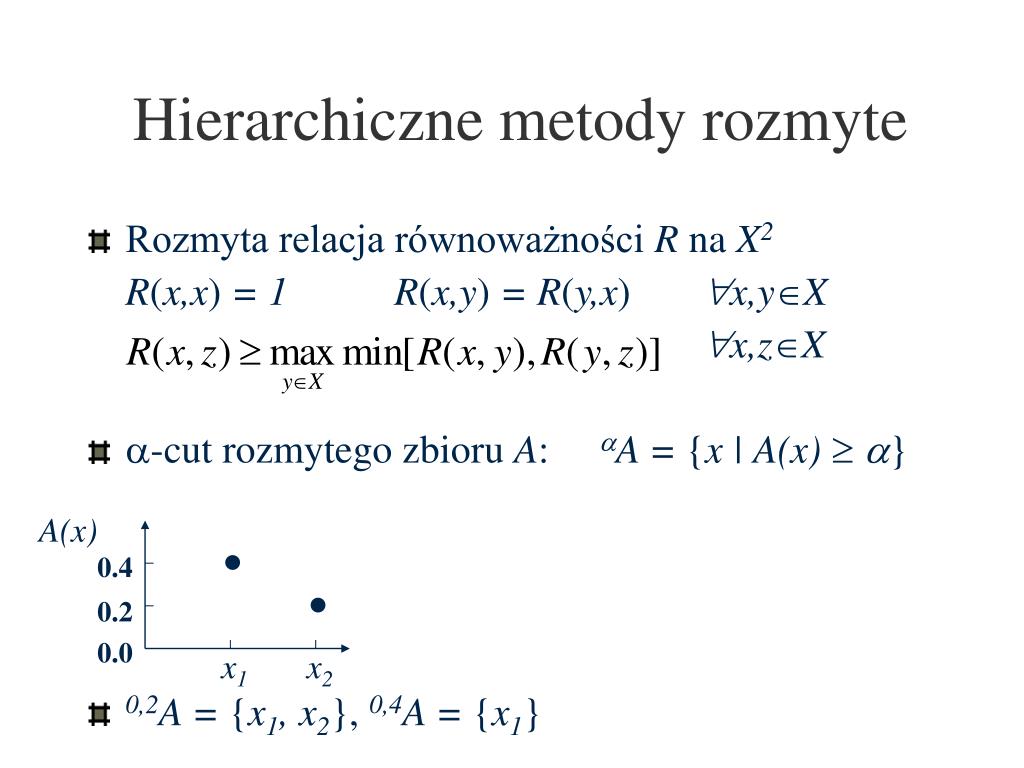

  25. Hierarchiczne metody rozmyte • Rozmyta relacja równoważności R na X2 R(x,x) = 1 R(x,y) = R(y,x)x,yX x,zX • -cut rozmytego zbioru A: A = {x | A(x)  } • 0,2A = {x1, x2}, 0,4A = {x1} A(x) • 0.4 • 0.2 0.0 x1 x2

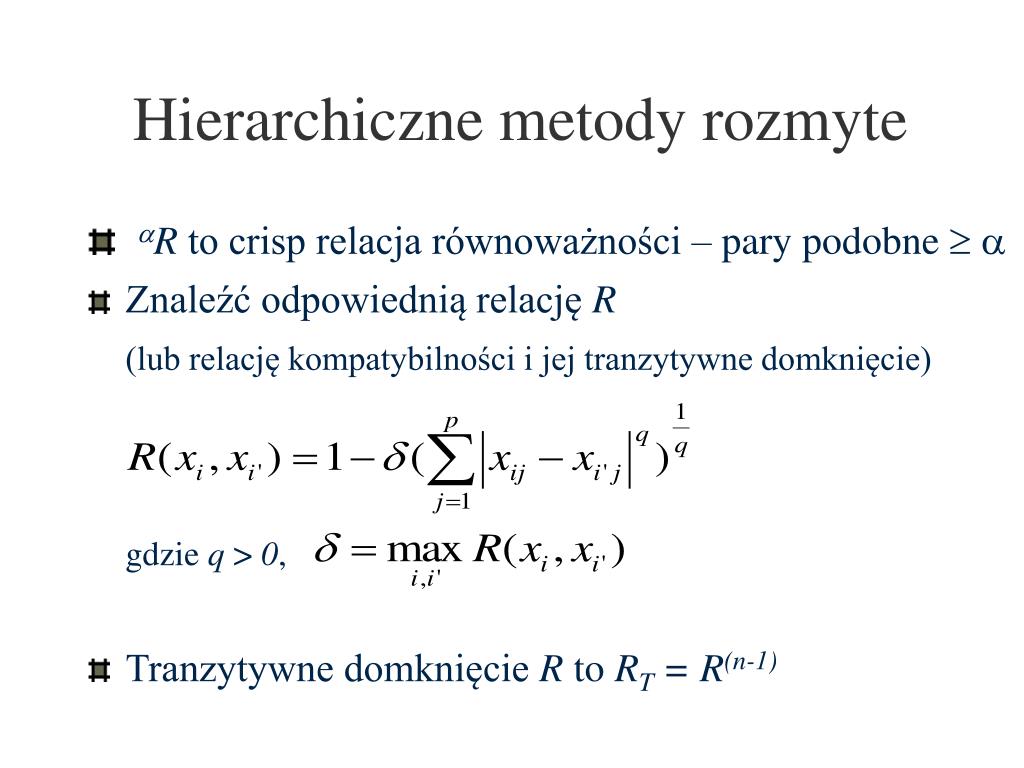

  26. Hierarchiczne metody rozmyte • R to crisp relacja równoważności – pary podobne   • Znaleźć odpowiednią relację R (lub relację kompatybilności i jej tranzytywne domknięcie) gdzie q> 0, • Tranzytywne domknięcie R to RT = R(n-1)

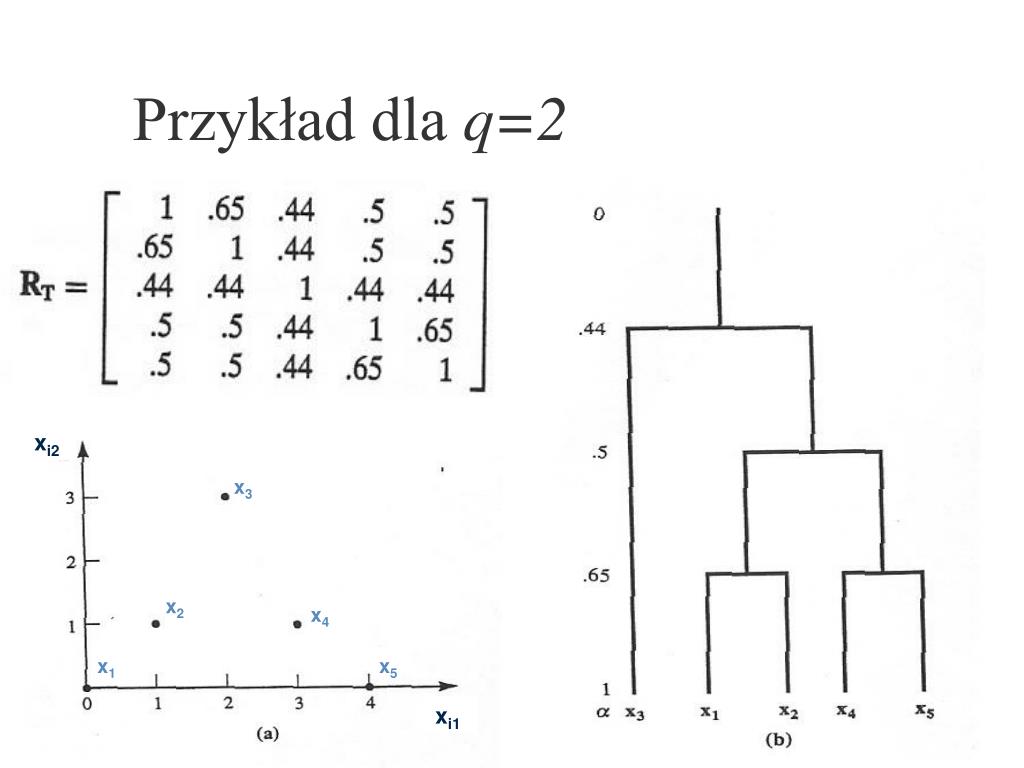

  27. Przykład dla q=2 xi2 x3 x2 x4 x1 x5 xi1

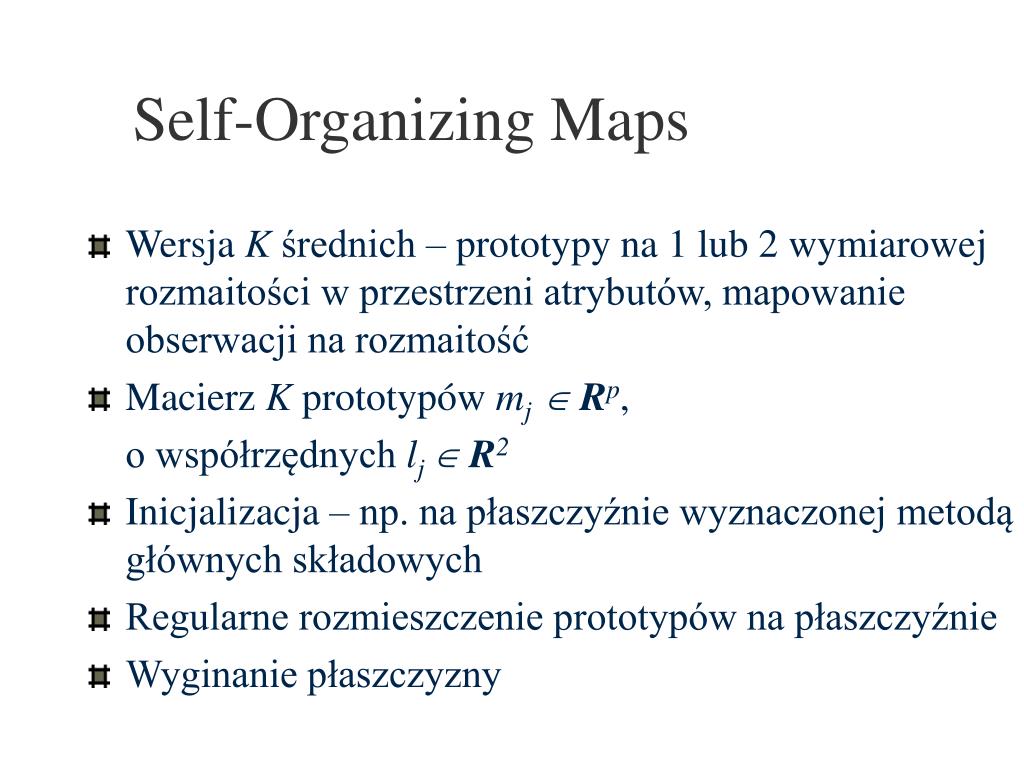

  28. Self-Organizing Maps • Wersja K średnich – prototypy na 1 lub 2 wymiarowej rozmaitości w przestrzeni atrybutów, mapowanie obserwacji na rozmaitość • Macierz K prototypów mjRp, o współrzędnych lj R2 • Inicjalizacja – np. na płaszczyźnie wyznaczonej metodą głównych składowych • Regularne rozmieszczenie prototypów na płaszczyźnie • Wyginanie płaszczyzny

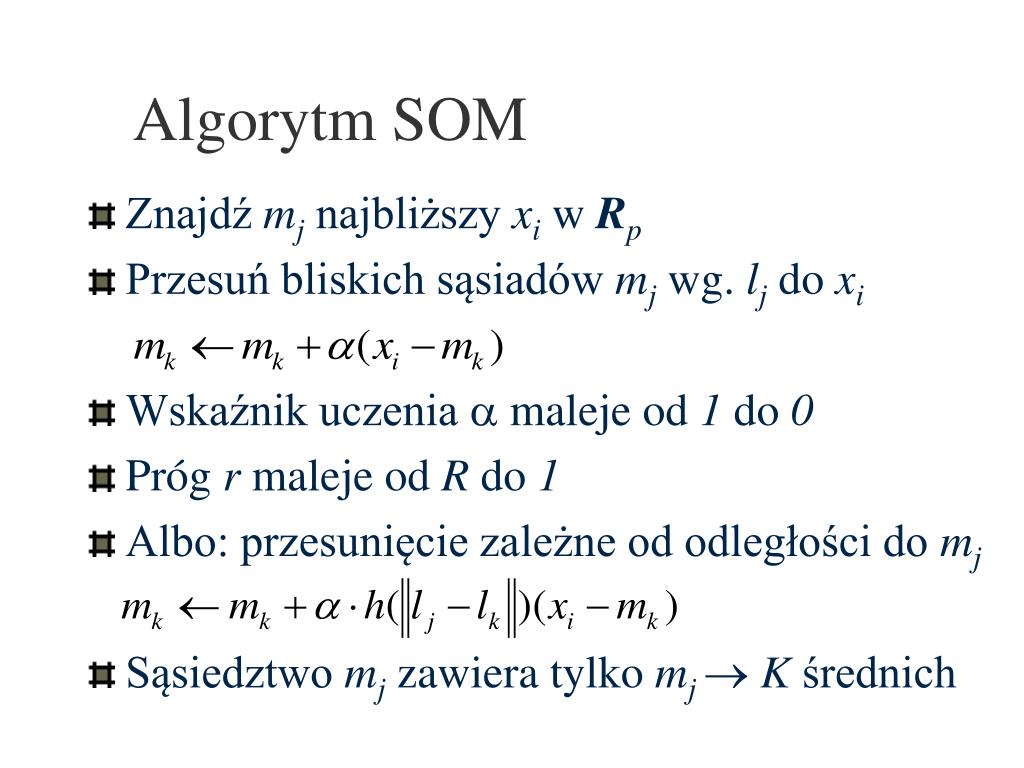

  29. Algorytm SOM • Znajdź mj najbliższy xi w Rp • Przesuń bliskich sąsiadów mj wg. lj do xi • Wskaźnik uczenia  maleje od 1 do 0 • Próg r maleje od R do 1 • Albo: przesunięcie zależne od odległości do mj • Sąsiedztwo mj zawiera tylko mj  K średnich

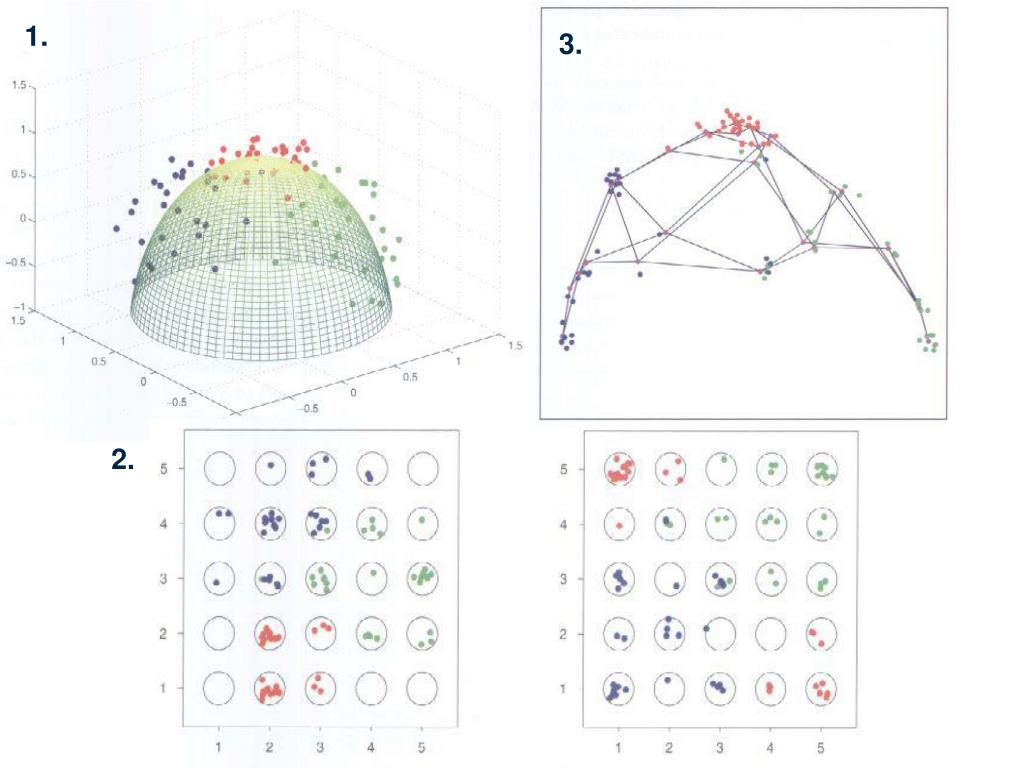

  30. 1. 3. 2.

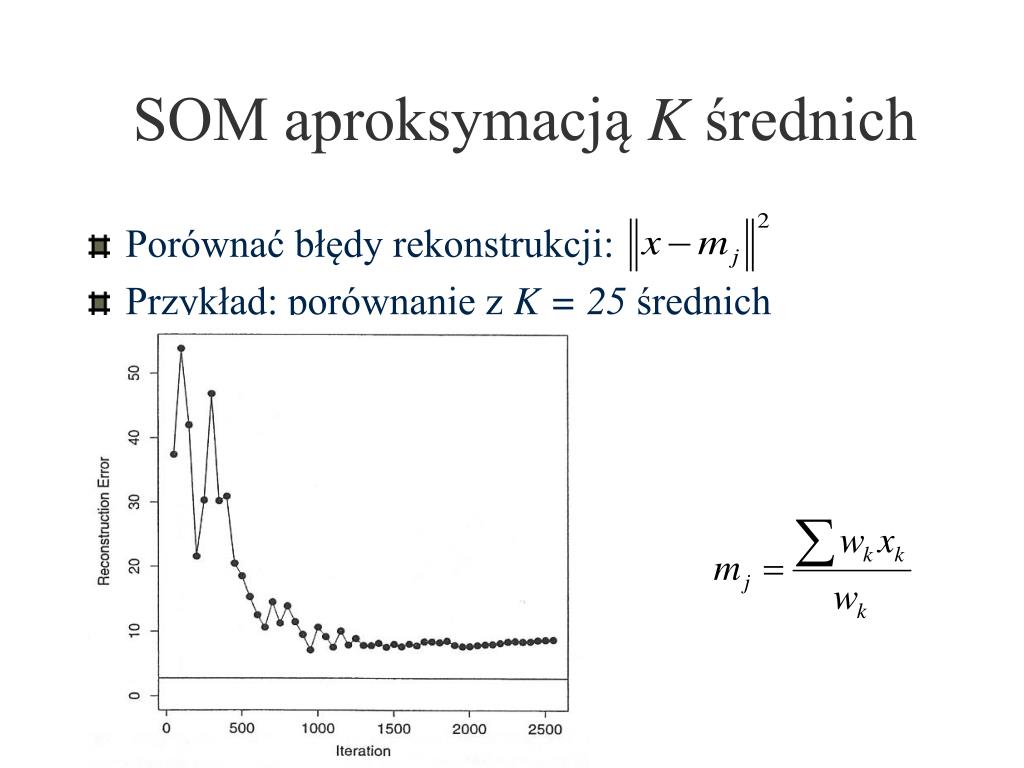

  31. SOM aproksymacją K średnich • Porównać błędy rekonstrukcji: • Przykład: porównanie z K = 25 średnich

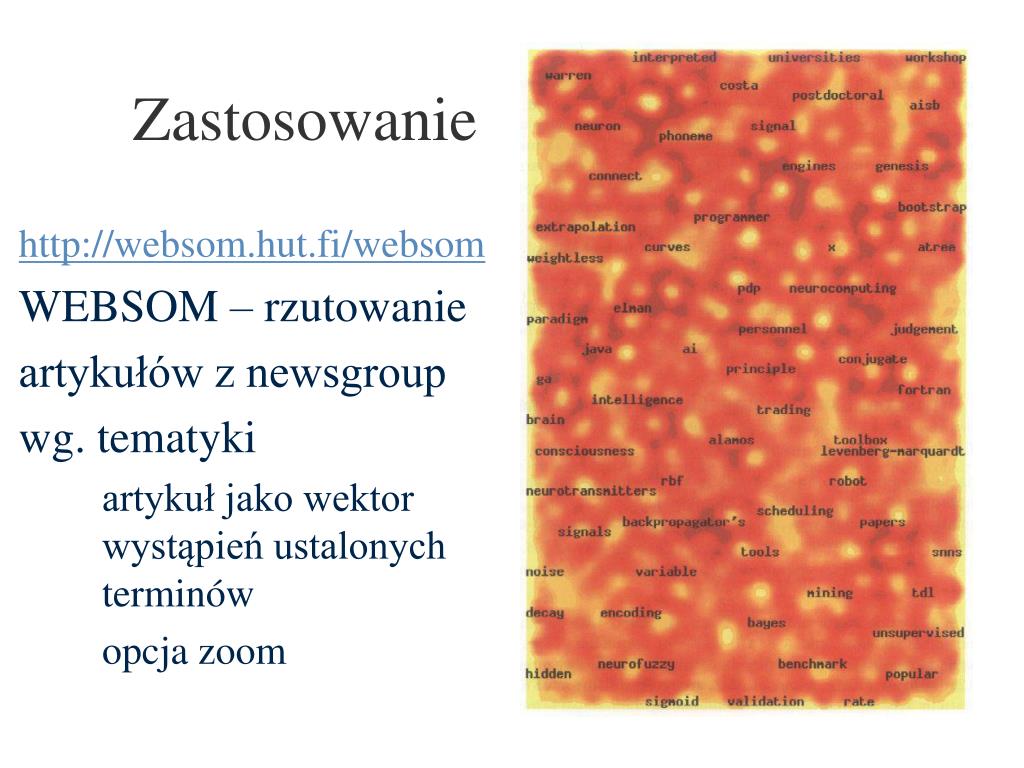

  32. Zastosowanie http://websom.hut.fi/websom WEBSOM – rzutowanie artykułów z newsgroup wg. tematyki • artykuł jako wektor wystąpień ustalonych terminów • opcja zoom

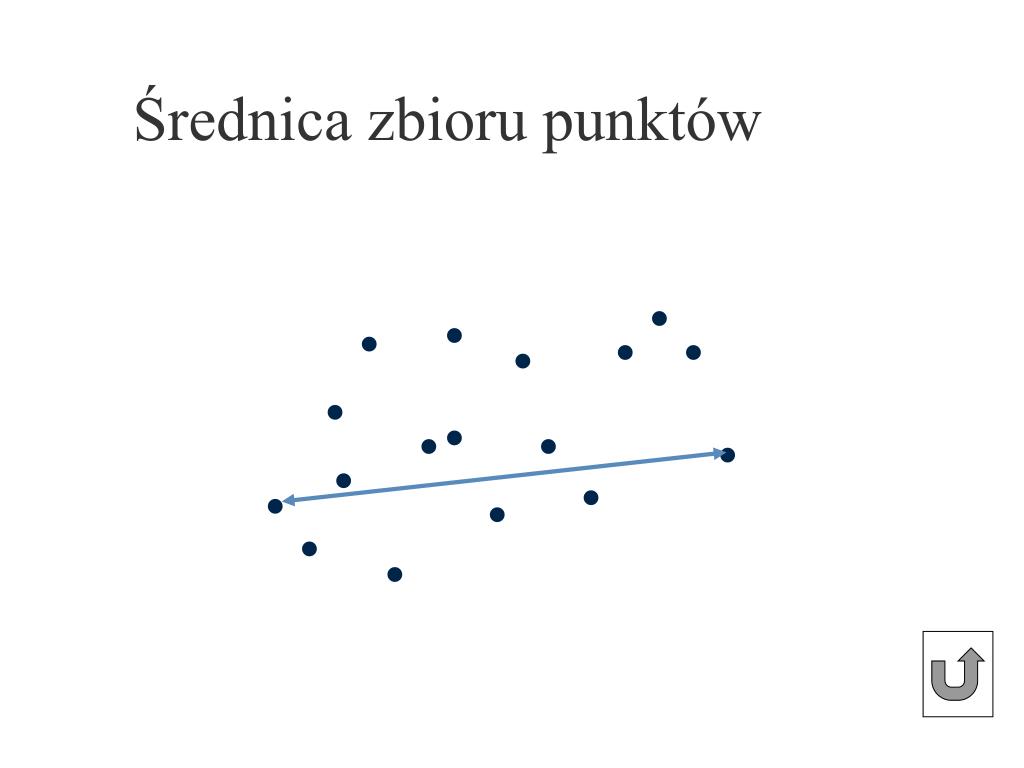

  33. Średnica zbioru punktów • • • • • • • • • • • • • • • • •

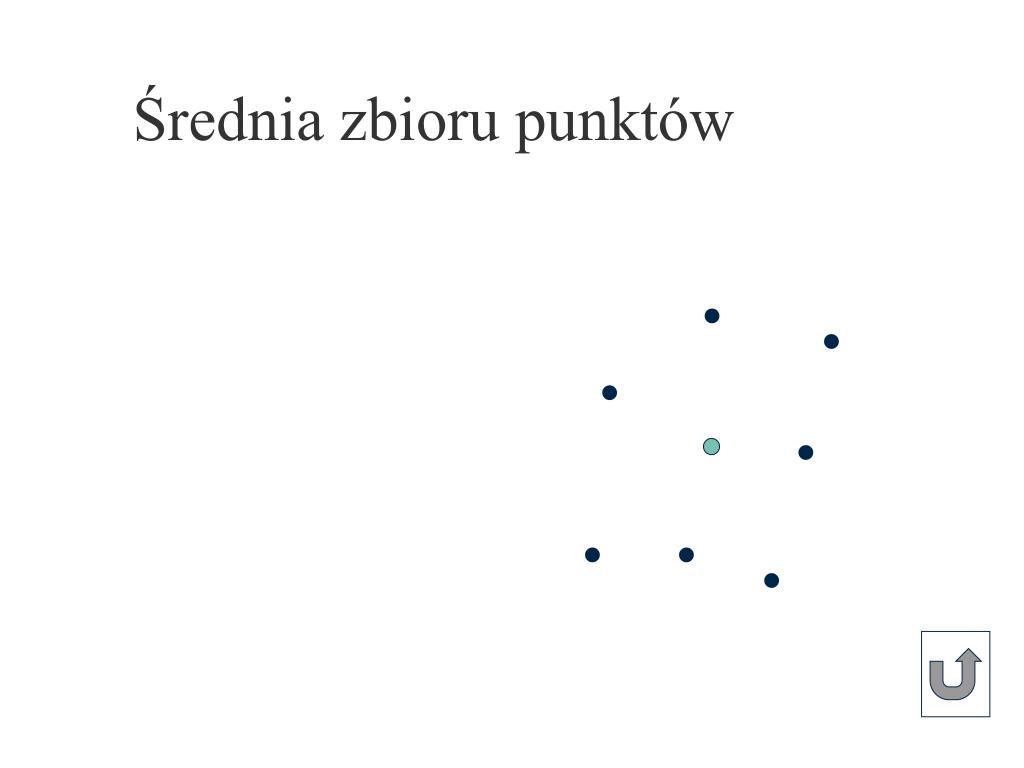

  34. Średnia zbioru punktów • • • • • • • •

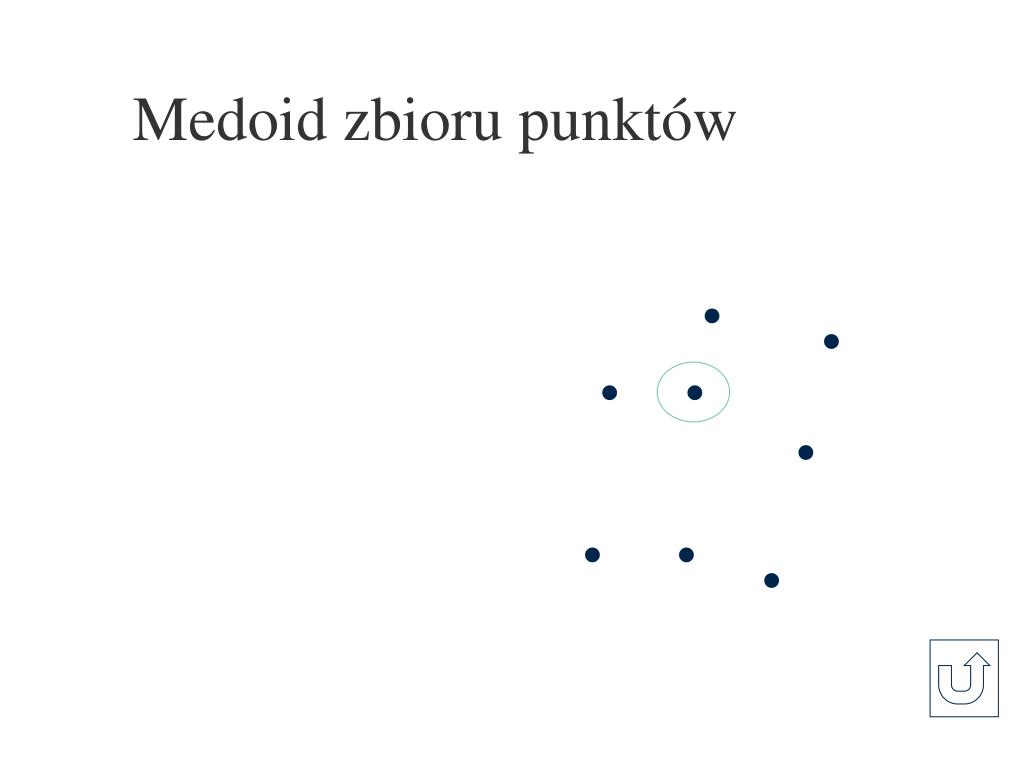

  35. Medoid zbioru punktów • • • • • • • •

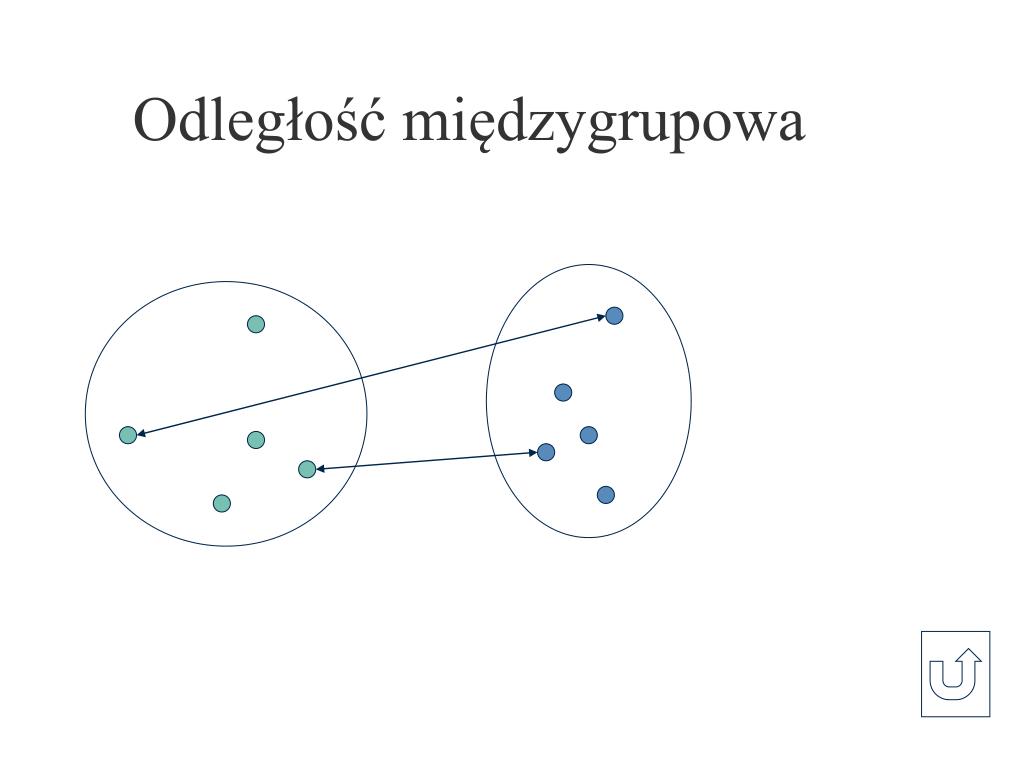

  36. Odległość międzygrupowa
