Algoritmo de Planificación Cíclica

Curso: Sistemas de Tiempo Real

ejemplo ilustrativo

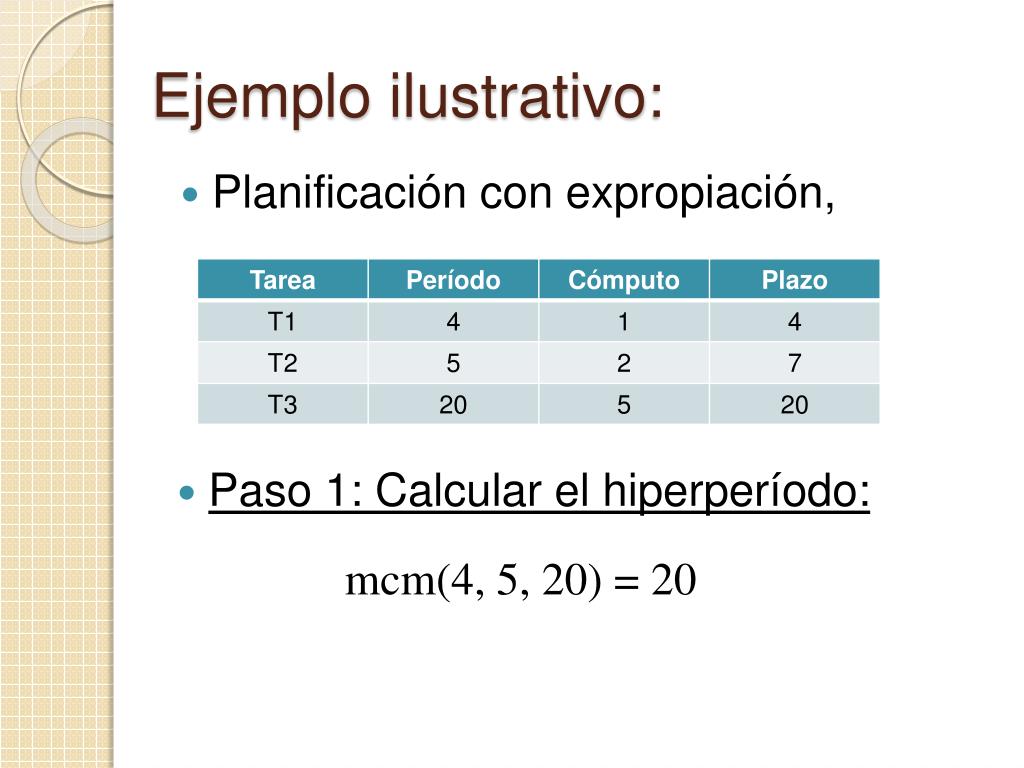

Ejemplo ilustrativo:
  • Planificación con expropiación,
  • Paso 1: Calcular el hiperperíodo:

mcm(4, 5, 20) = 20

slide3

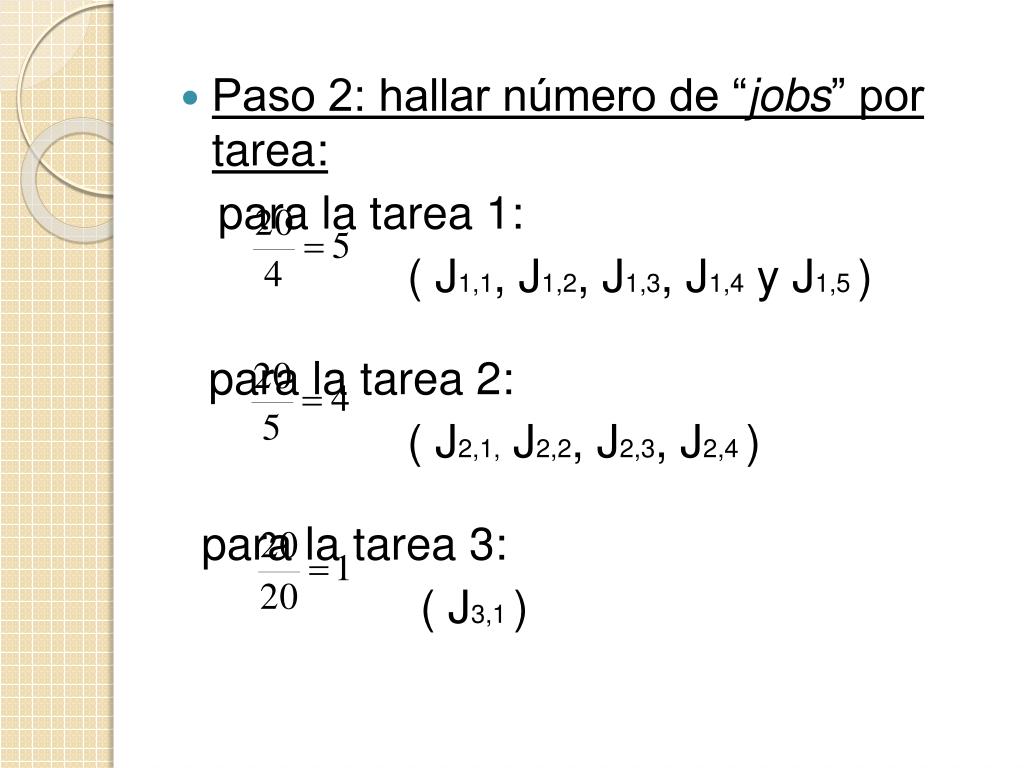

Paso 2: hallar número de “jobs” por tarea:

para la tarea 1:

( J1,1, J1,2, J1,3, J1,4 y J1,5 )

para la tarea 2:

( J2,1, J2,2, J2,3, J2,4 )

para la tarea 3:

( J3,1 )

slide6

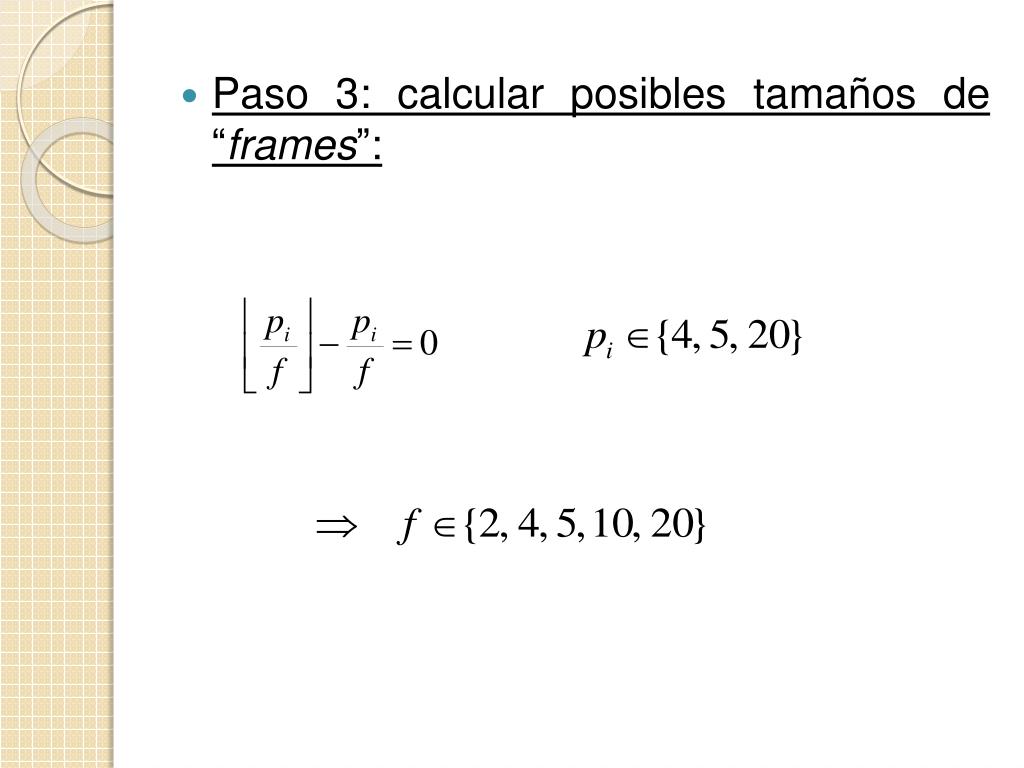

Paso 4: para cada posible tamaño de “frame”, en orden decreciente de tamaño, repetir paso 5 hasta hallar planificación factible.

  • Paso 5: elaborar grafo de flujo de red.

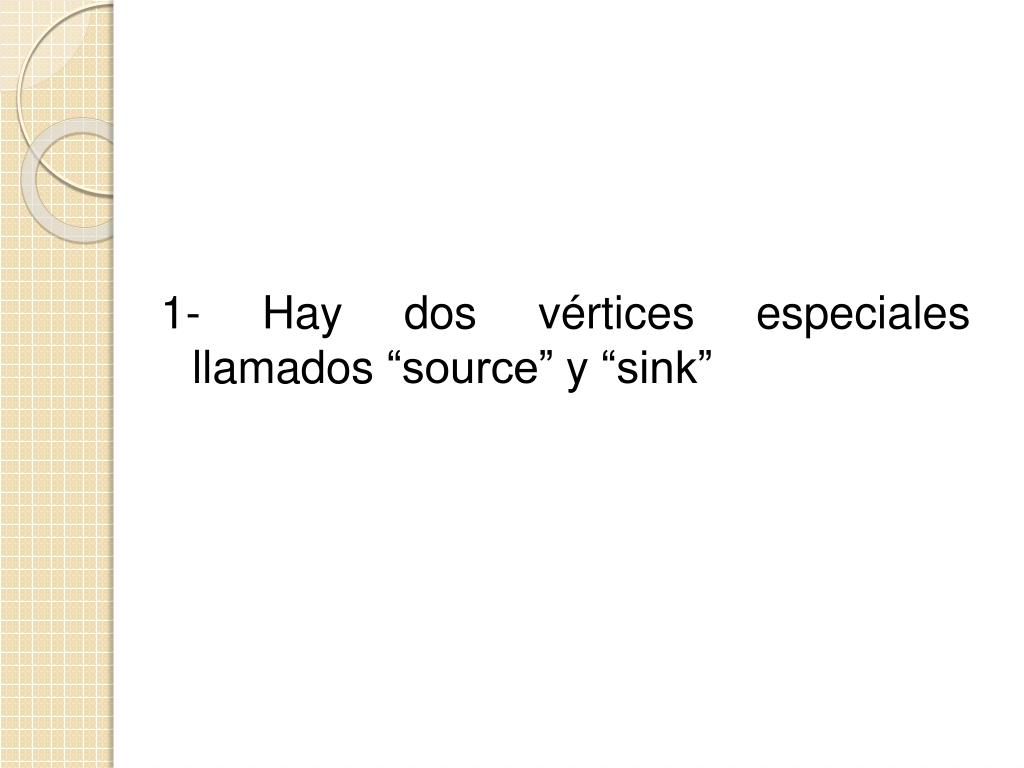

slide8

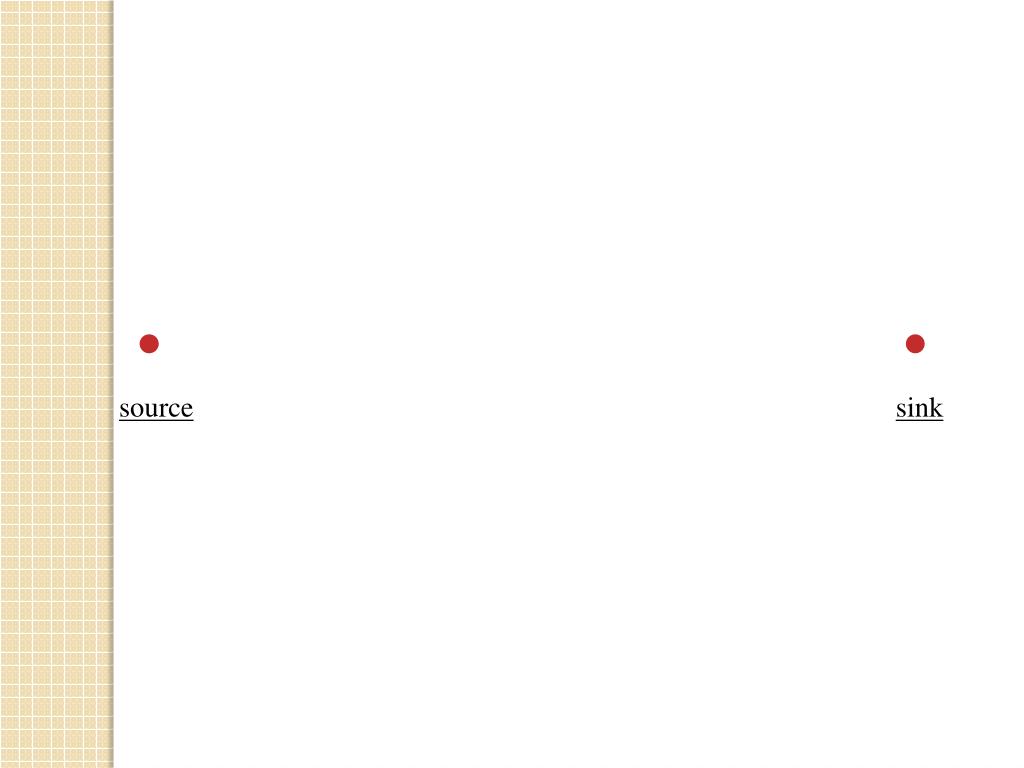

source

sink

slide10

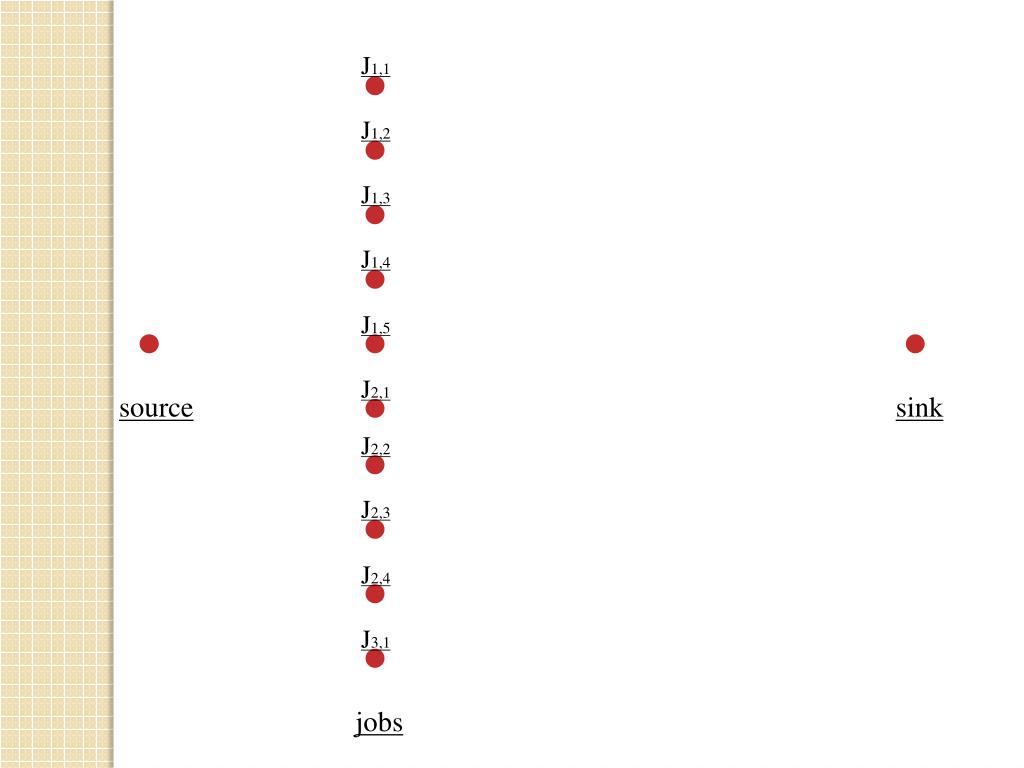

J1,1

J1,2

J1,3

J1,4

J1,5

J2,1

source

sink

J2,2

J2,3

J2,4

J3,1

jobs

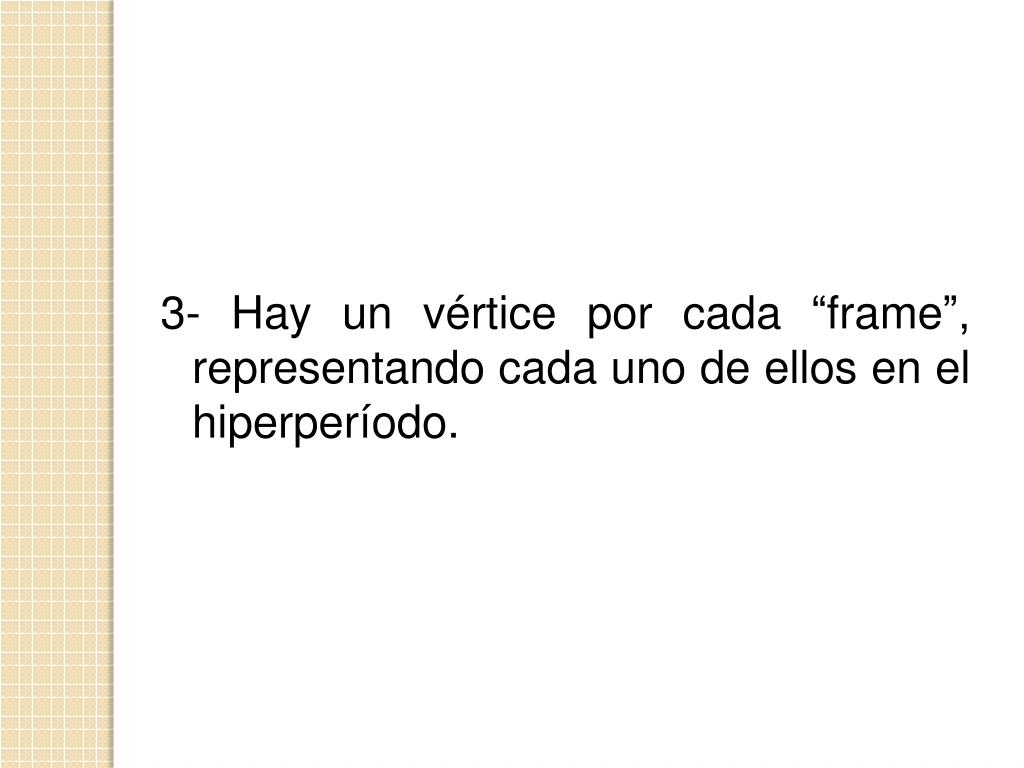

slide12

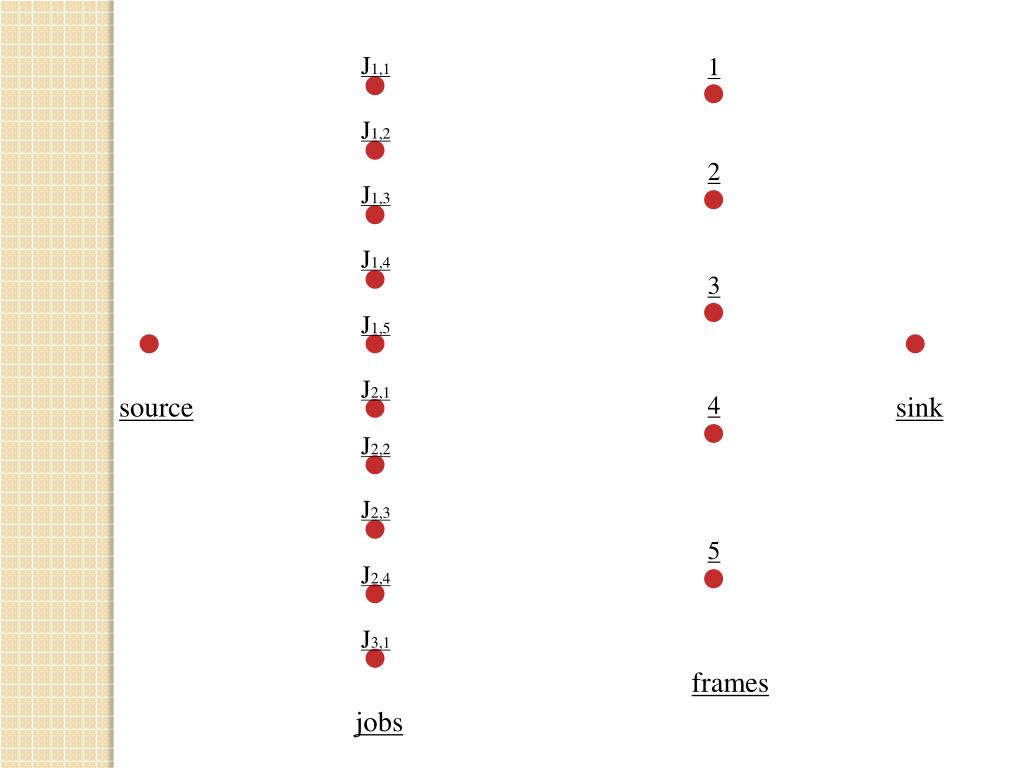

J1,1

1

J1,2

2

J1,3

J1,4

3

J1,5

J2,1

source

4

sink

J2,2

J2,3

5

J2,4

J3,1

frames

jobs

slide13

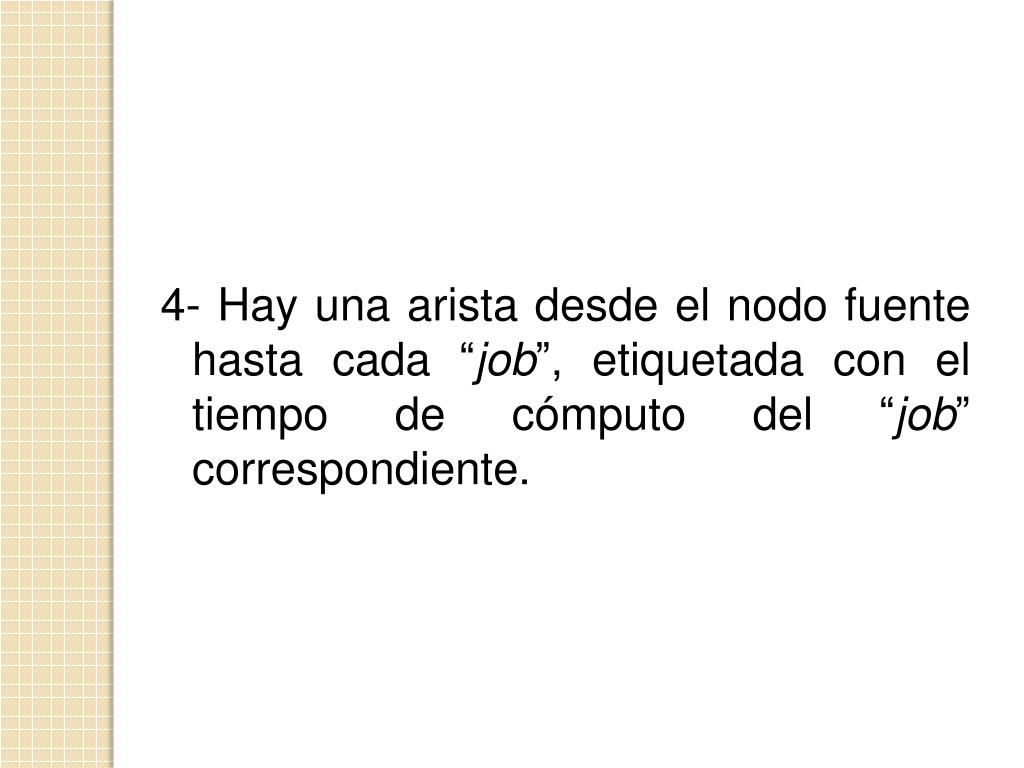

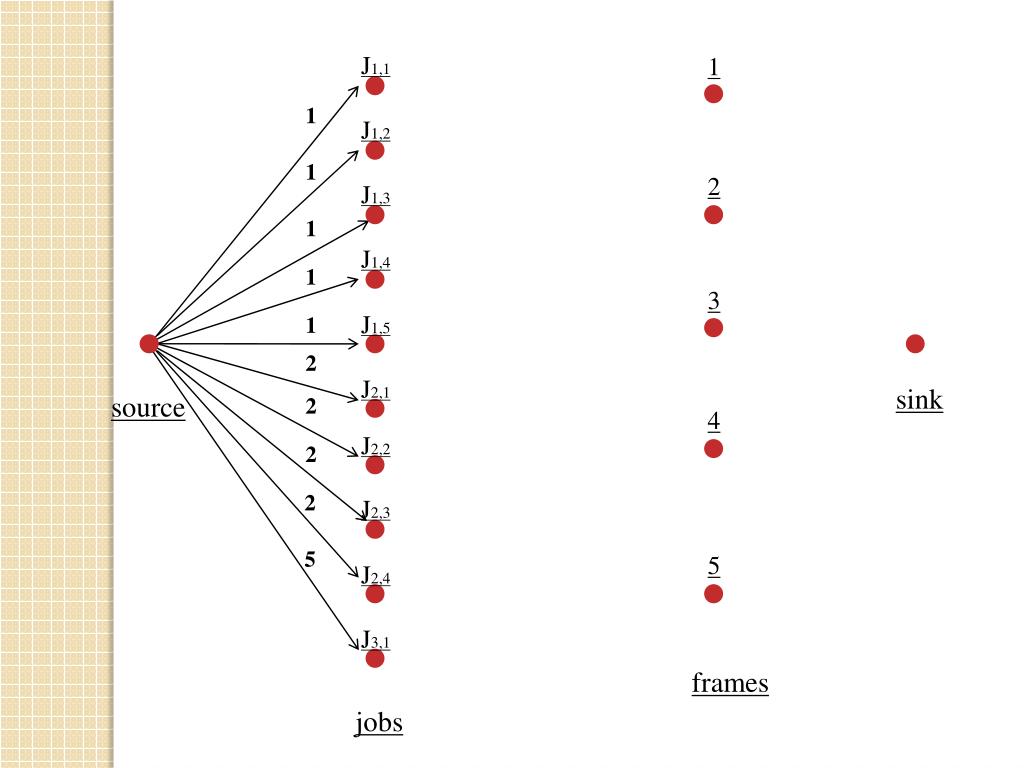

4- Hay una arista desde el nodo fuente hasta cada “job”, etiquetada con el tiempo de cómputo del “job” correspondiente.

slide14

J1,1

1

1

J1,2

1

2

J1,3

1

J1,4

1

3

J1,5

1

2

J2,1

sink

source

2

4

J2,2

2

2

J2,3

5

5

J2,4

J3,1

frames

jobs

slide15

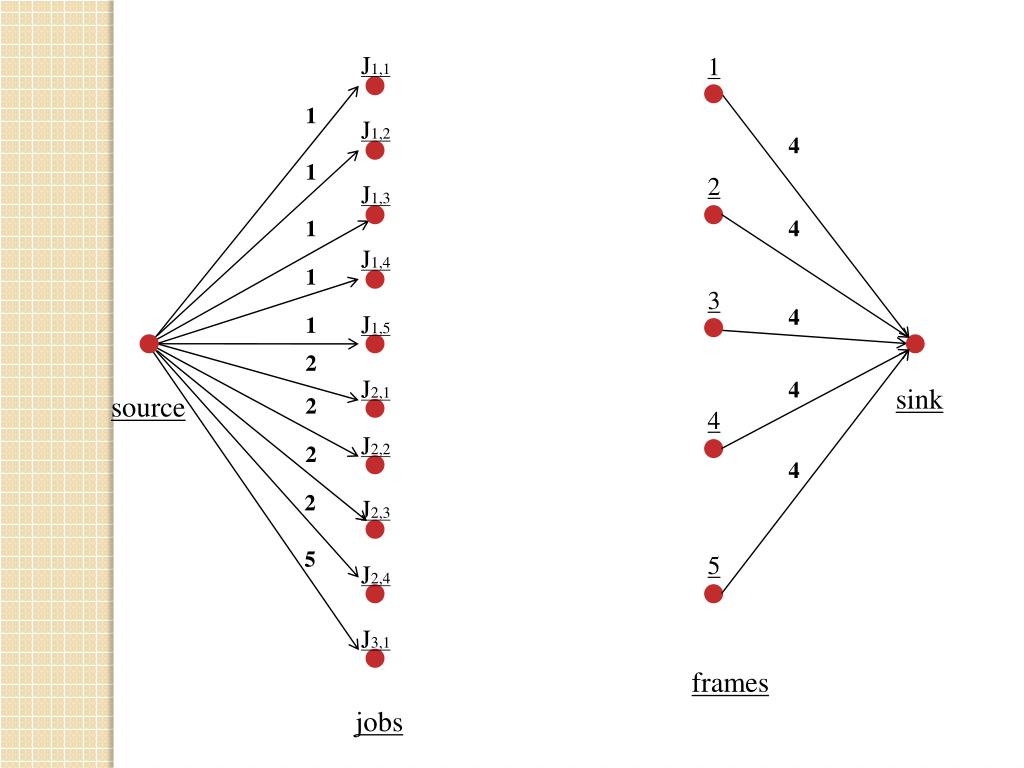

5- Hay una arista desde cada “frame” hasta el nodo destino, etiquetada con el tamaño del “frame”.

slide16

J1,1

1

1

J1,2

4

1

2

J1,3

1

4

J1,4

1

3

4

J1,5

1

2

J2,1

4

sink

source

2

4

J2,2

2

4

2

J2,3

5

5

J2,4

J3,1

frames

jobs

slide17

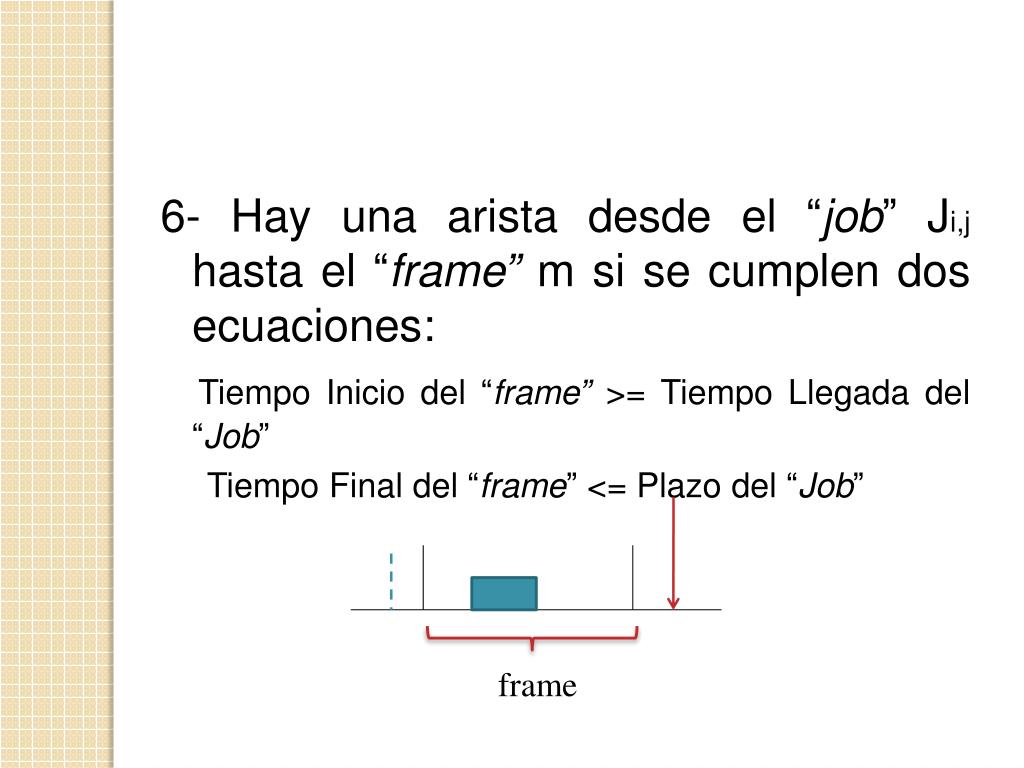

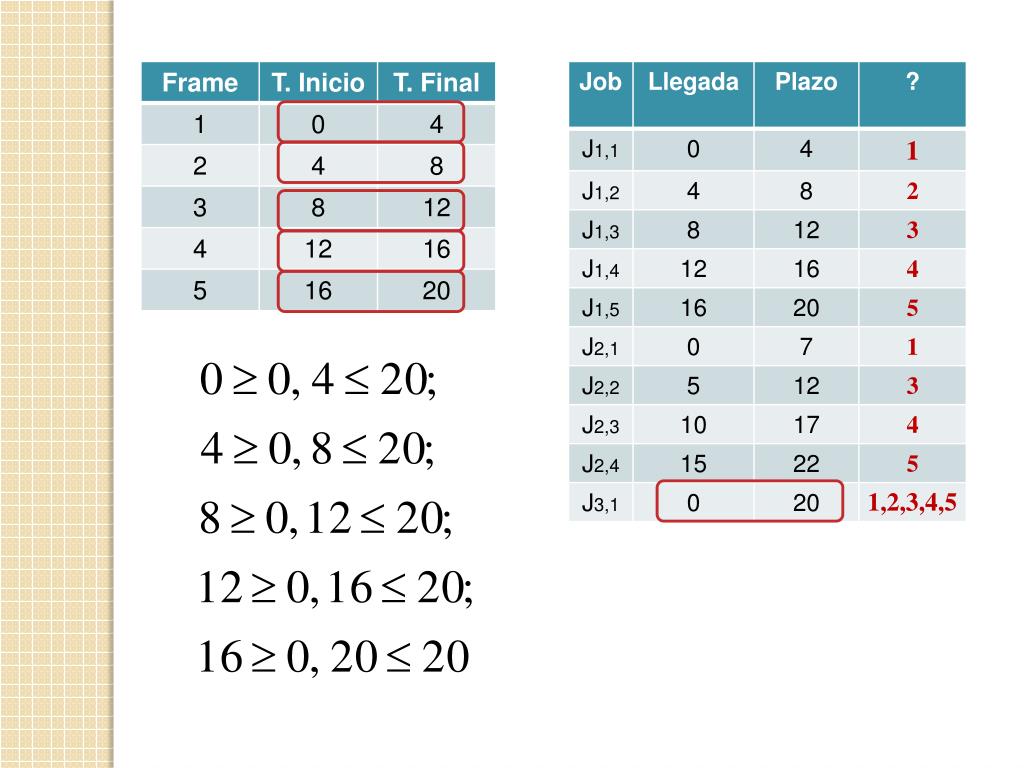

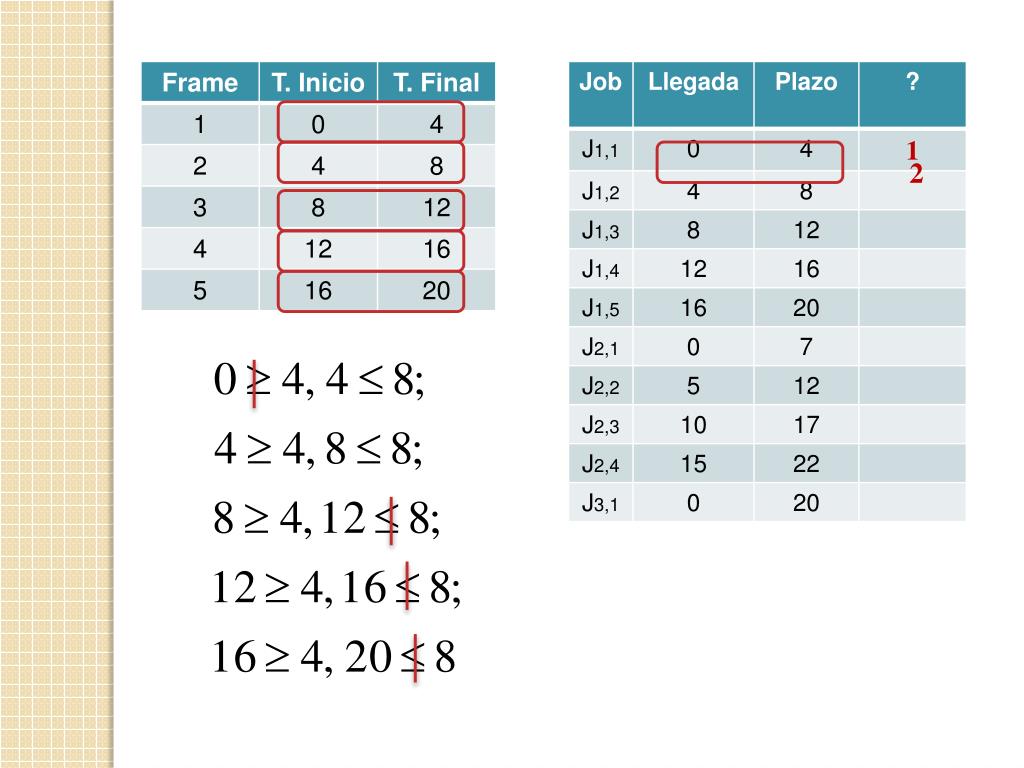

6- Hay una arista desde el “job” Ji,j hasta el “frame” m si se cumplen dos ecuaciones:

Tiempo Inicio del “frame” >= Tiempo Llegada del “Job”

Tiempo Final del “frame” <= Plazo del “Job”

frame

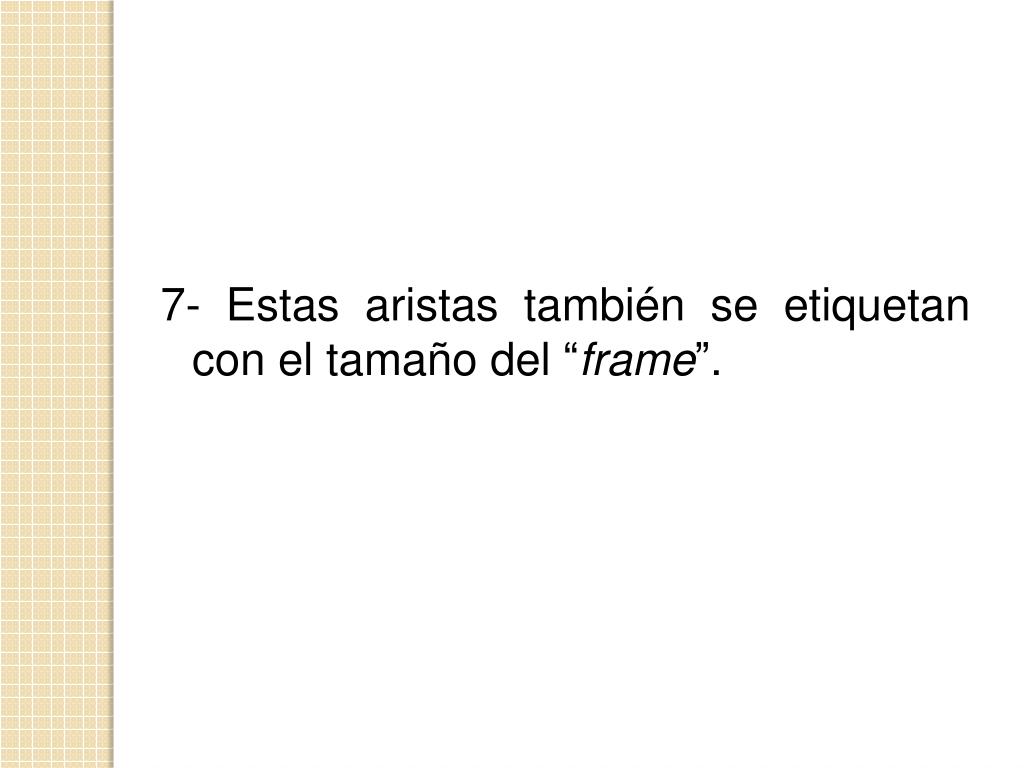

slide23

J1,1

1

4

1

J1,2

4

4

1

4

2

J1,3

1

4

4

4

J1,4

1

4

3

4

J1,5

4

1

2

J2,1

4

sink

4

source

2

4

4

4

J2,2

2

4

2

J2,3

4

4

5

5

J2,4

4

4

J3,1

frames

jobs

slide24

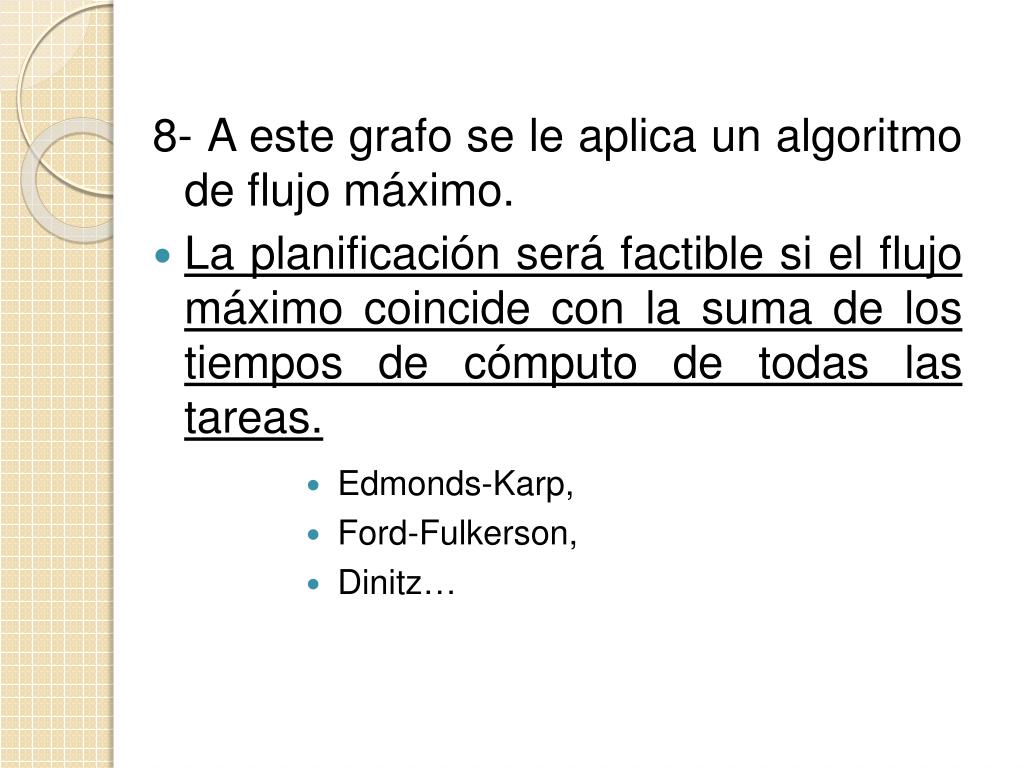

8- A este grafo se le aplica un algoritmo de flujo máximo.

  • La planificación será factible si el flujo máximo coincide con la suma de los tiempos de cómputo de todas las tareas.
  • Edmonds-Karp,
  • Ford-Fulkerson,
  • Dinitz…
slide25

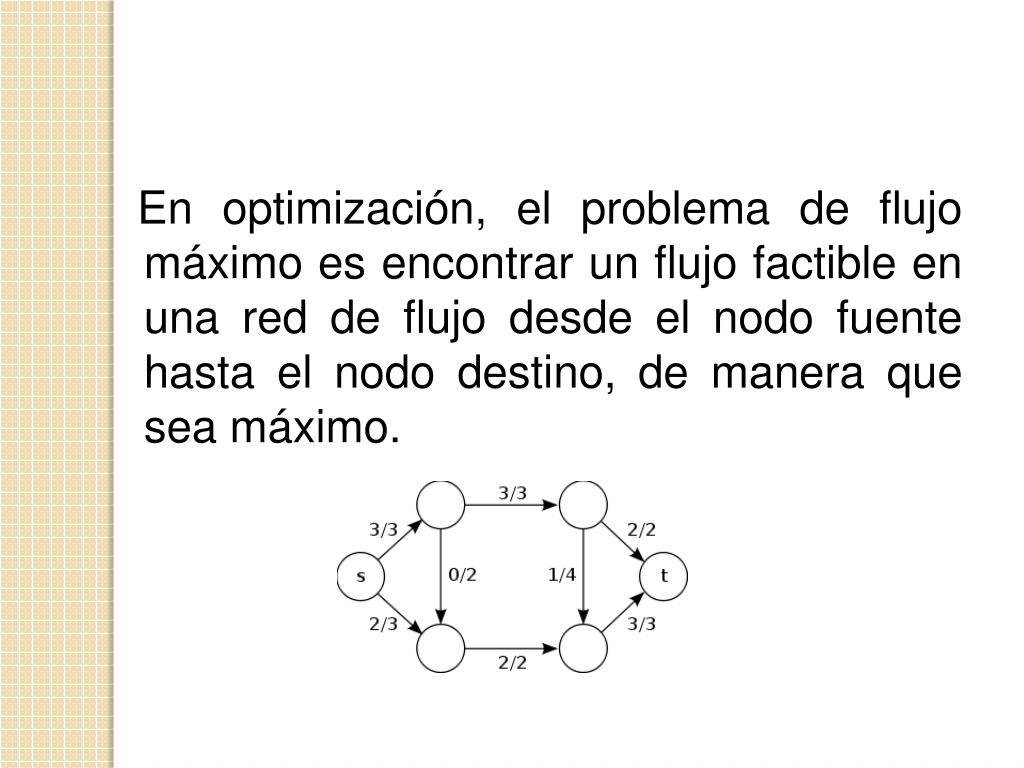

En optimización, el problema de flujomáximoesencontrar un flujofactible en una red de flujodesde el nodofuentehasta el nododestino, de maneraque sea máximo.

slide26

Sea G = (V, E) un grafo. Denotemos al nodofuentecomos y al nododestinocomot.

La capacidad de unaaristaesunaaplicaciónquerepresenta la máximacantidad de flujoquepuedepasarporella:

slide27

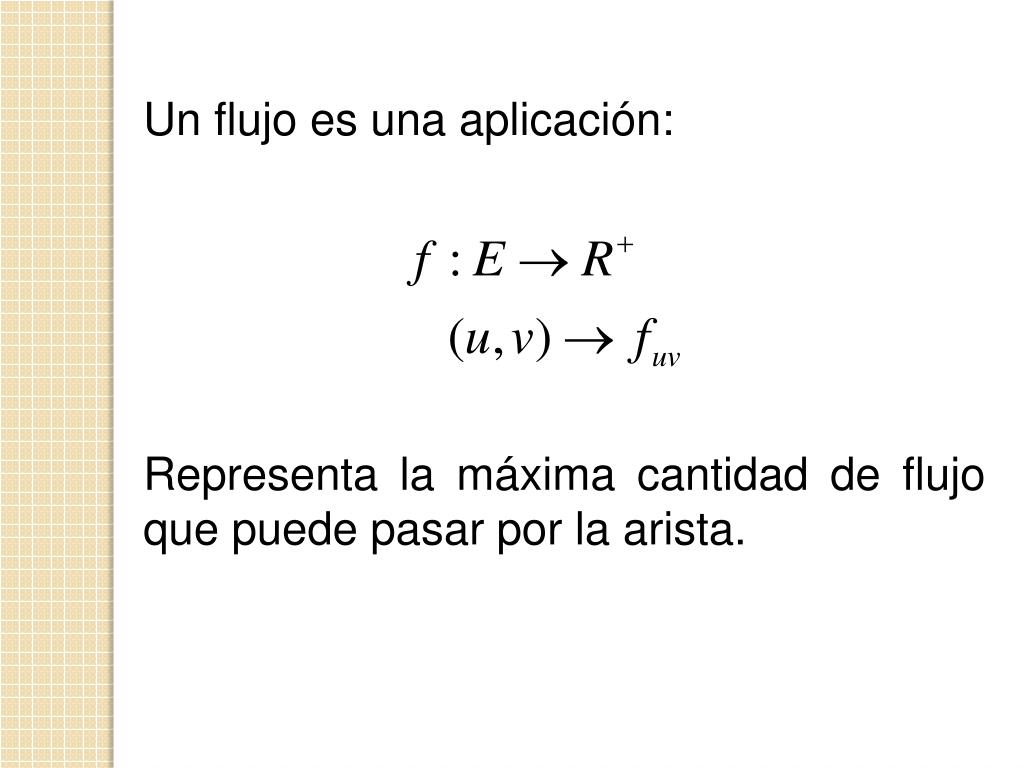

Un flujoesunaaplicación:

Representa la máximacantidad de flujoquepuedepasarpor la arista.

slide28

Restricciones:

Restricción de capacidad:

Conservación de flujos:

slide29

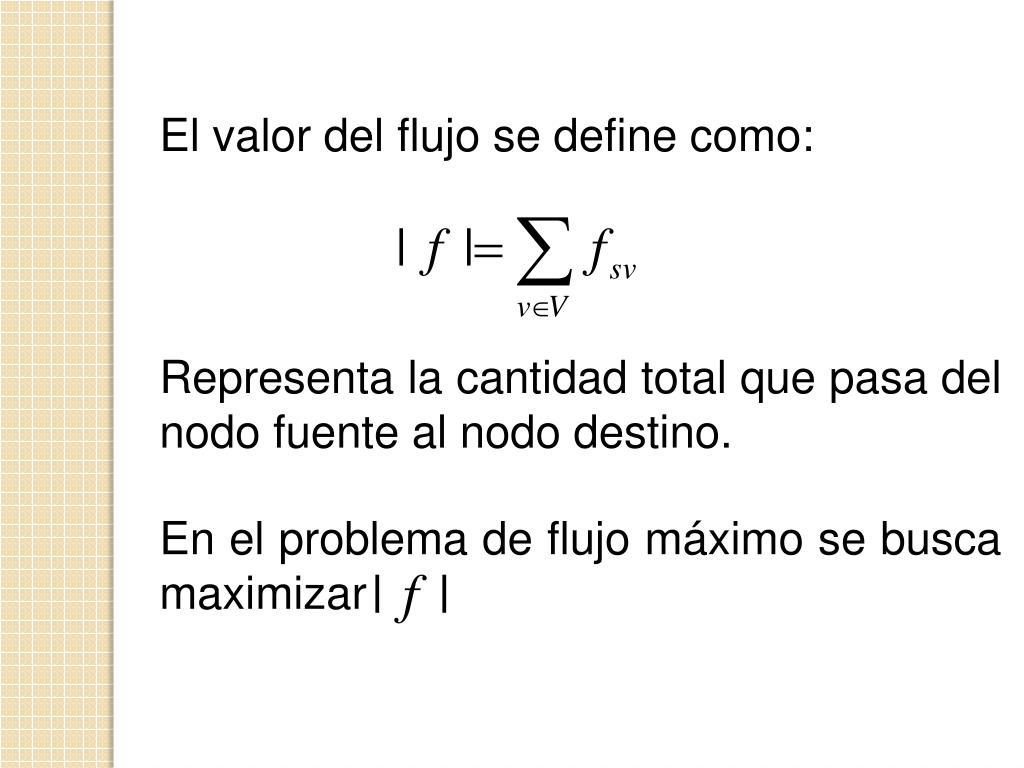

El valor del flujo se define como:

Representa la cantidad total quepasa del nodofuente al nododestino.

En el problema de flujomáximo se buscamaximizar

slide30

Relación:

.

.

.

.

.

.

Conjunto de “jobs”

Conjunto de “frames”

slide31

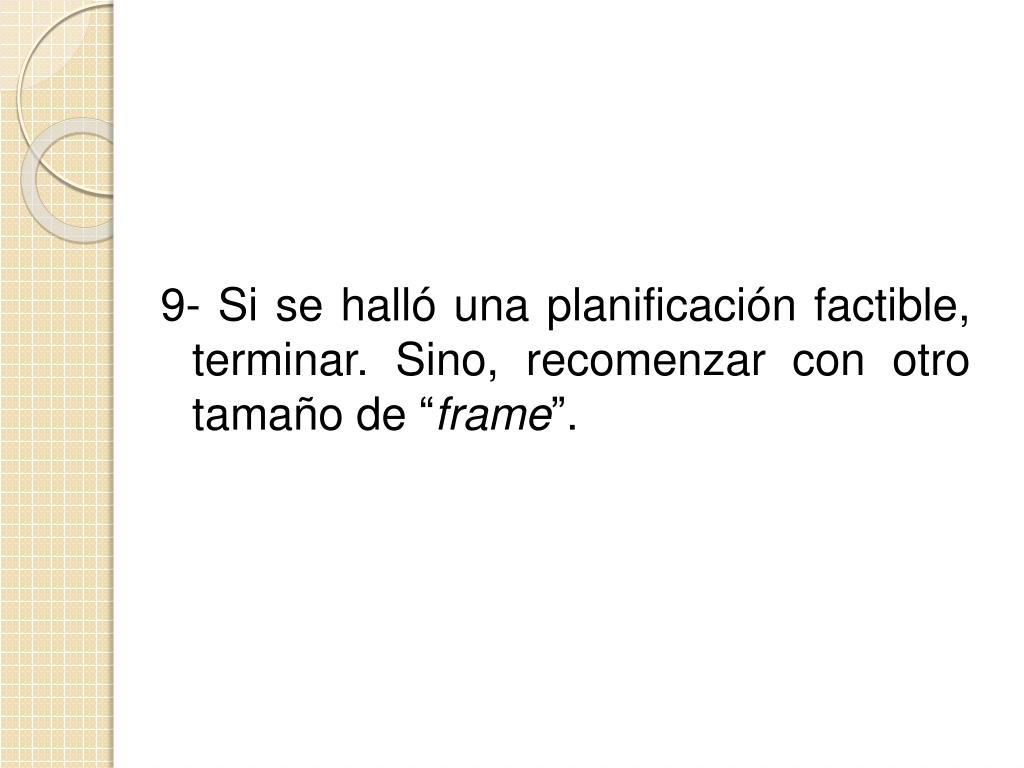

9- Si se halló una planificación factible, terminar. Sino, recomenzar con otro tamaño de “frame”.

slide32

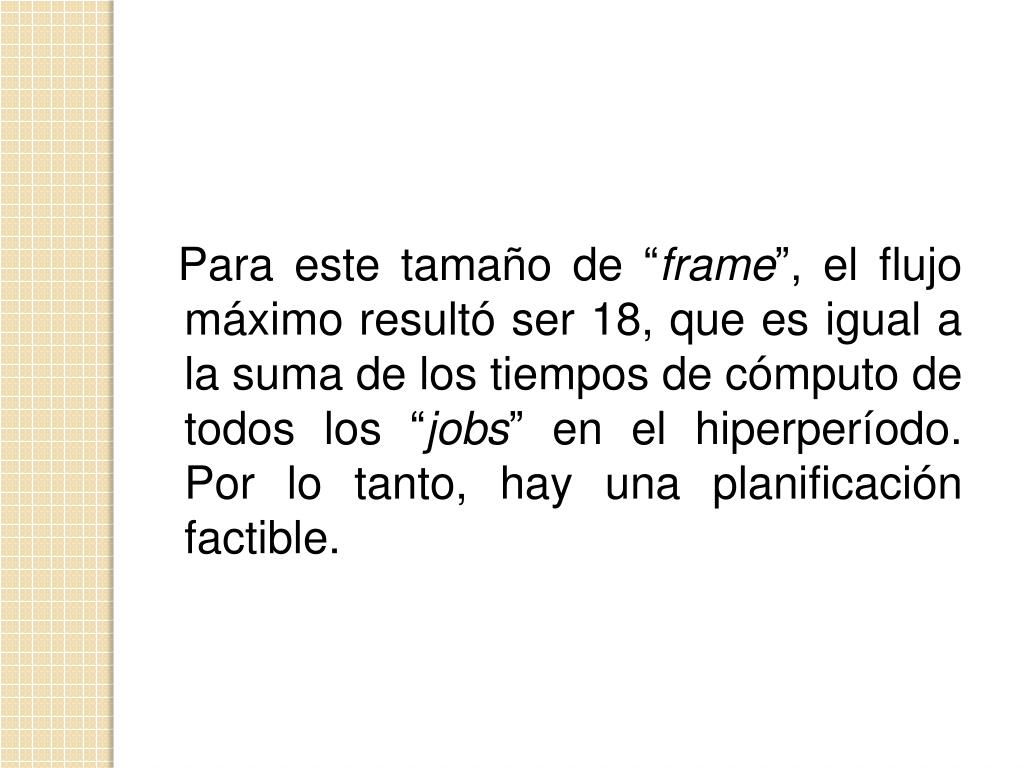

Para este tamaño de “frame”, el flujo máximo resultó ser 18, que es igual a la suma de los tiempos de cómputo de todos los “jobs” en el hiperperíodo. Por lo tanto, hay una planificación factible.

ventajas del planificador c clico

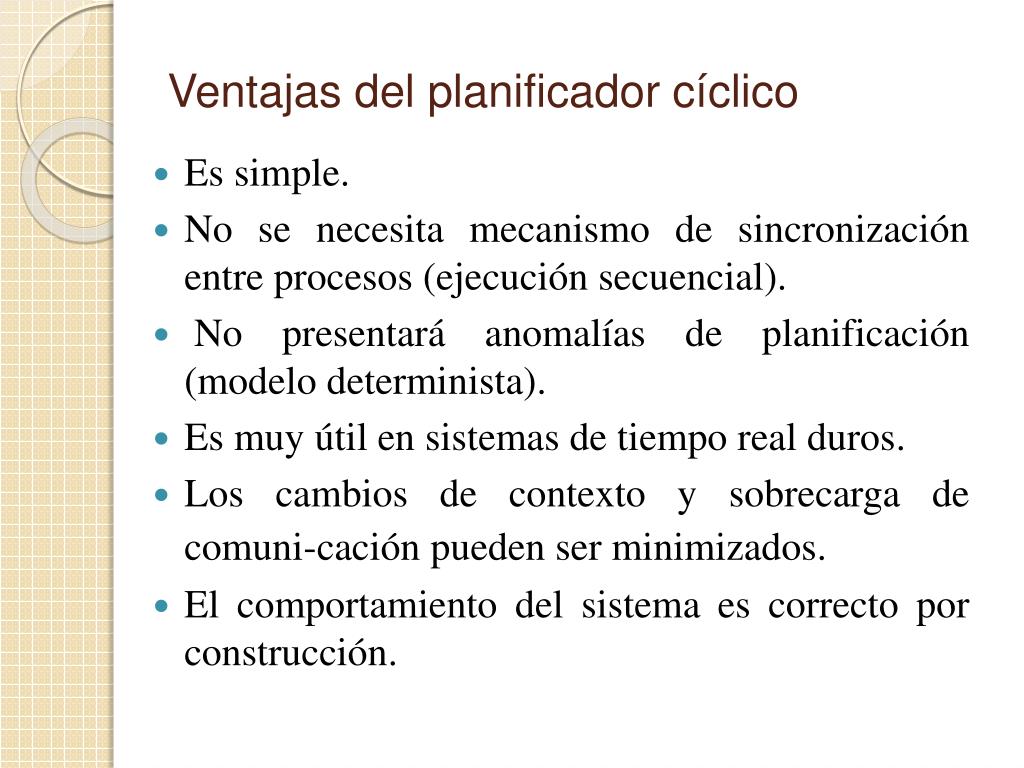

Ventajas del planificador cíclico
  • Es simple.
  • No se necesita mecanismo de sincronización entre procesos (ejecución secuencial).
  • No presentará anomalías de planificación (modelo determinista).
  • Es muy útil en sistemas de tiempo real duros.
  • Los cambios de contexto y sobrecarga de comuni-cación pueden ser minimizados.
  • El comportamiento del sistema es correcto por construcción.
