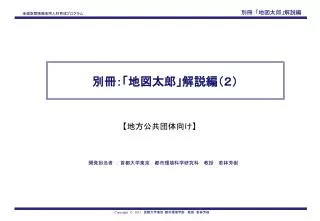

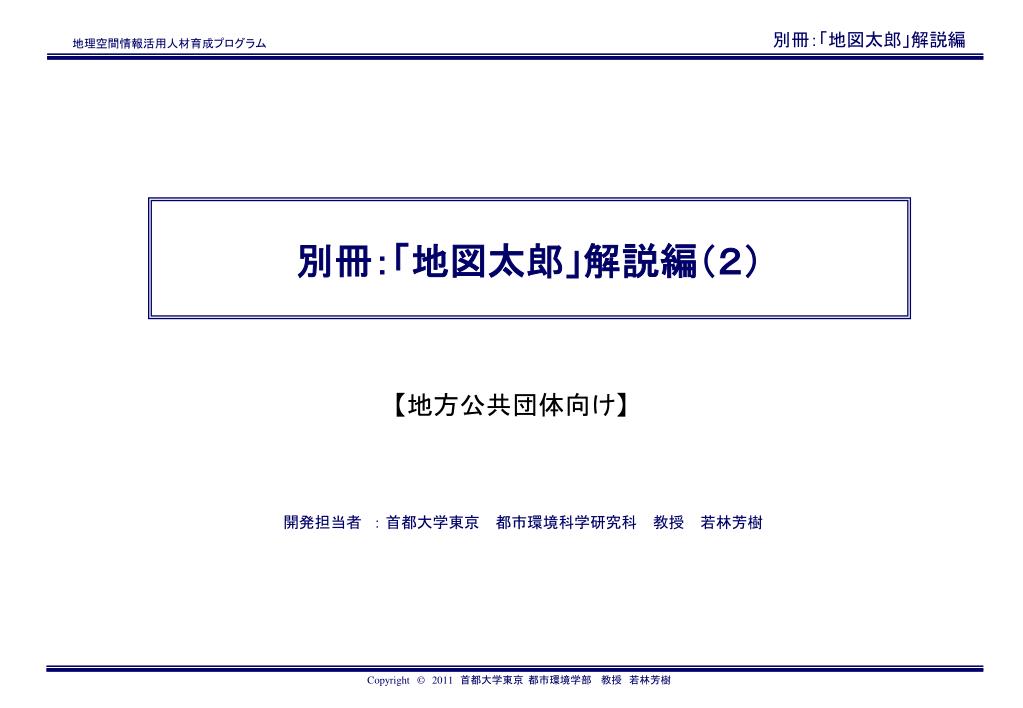

別冊：「地図太郎」解説編（２） 【地方公共団体向け】開発担当者：首都大学東京　都市環境科学研究科　教授　若林芳樹

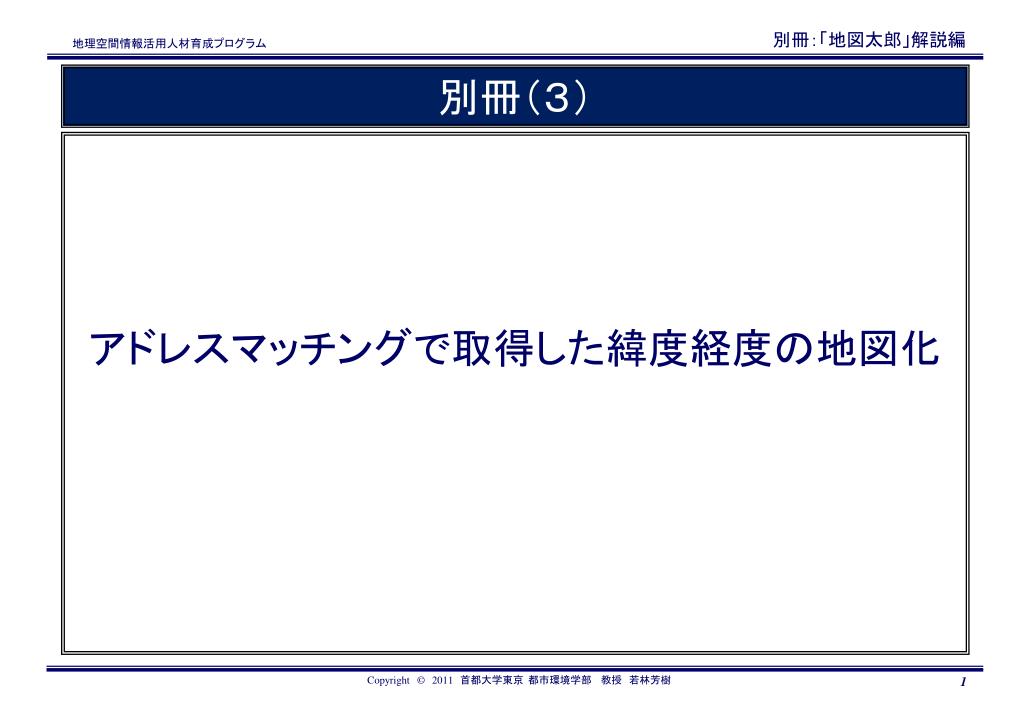

別冊（３） アドレスマッチングで取得した緯度経度の地図化

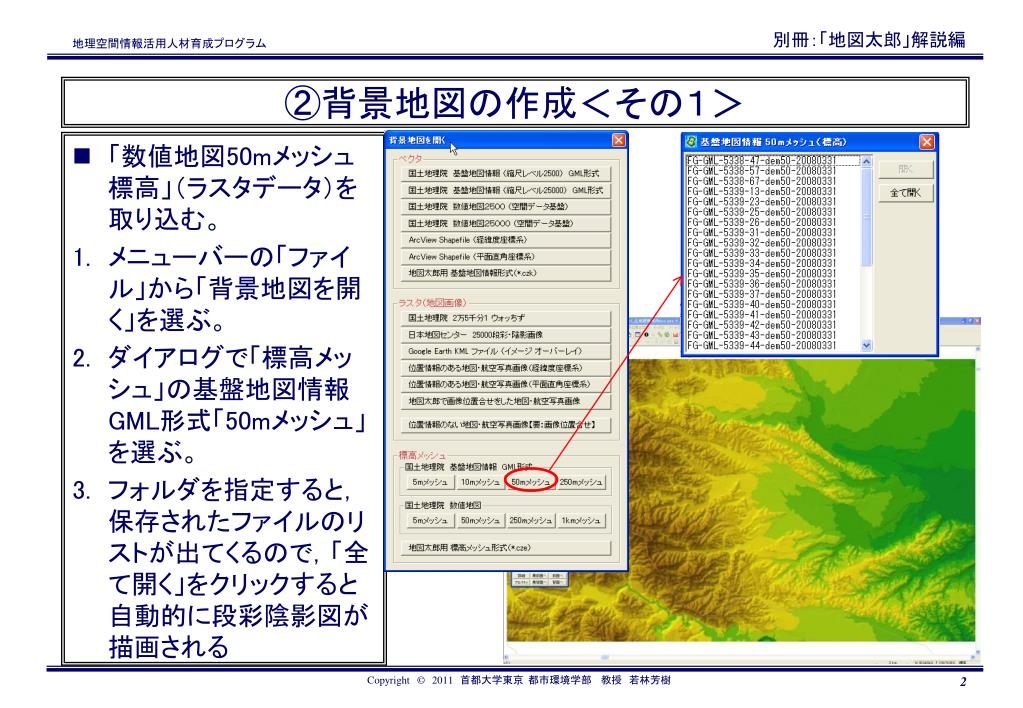

②背景地図の作成＜その１＞ • 「数値地図50mメッシュ標高」（ラスタデータ）を取り込む。 • メニューバーの「ファイル」から「背景地図を開く」を選ぶ。 • ダイアログで「標高メッシュ」の基盤地図情報GML形式「50mメッシュ」を選ぶ。 • フォルダを指定すると，保存されたファイルのリストが出てくるので，「全て開く」をクリックすると自動的に段彩陰影図が描画される

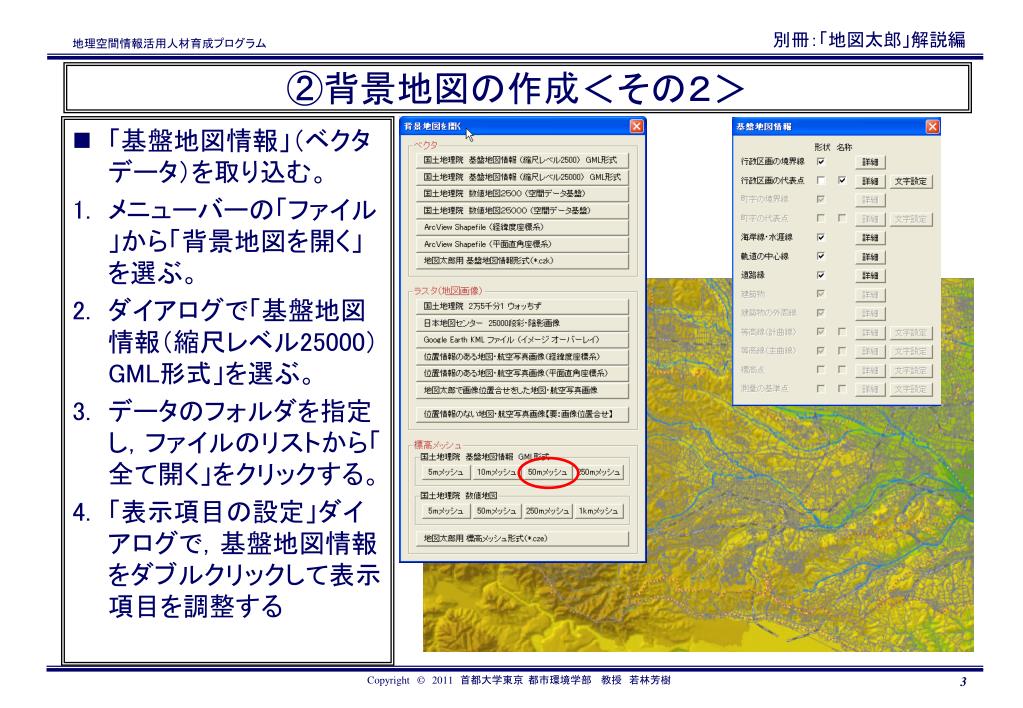

②背景地図の作成＜その２＞ • 「基盤地図情報」（ベクタデータ）を取り込む。 • メニューバーの「ファイル」から「背景地図を開く」を選ぶ。 • ダイアログで「基盤地図情報（縮尺レベル25000）GML形式」を選ぶ。 • データのフォルダを指定し，ファイルのリストから「全て開く」をクリックする。 • 「表示項目の設定」ダイアログで，基盤地図情報をダブルクリックして表示項目を調整する

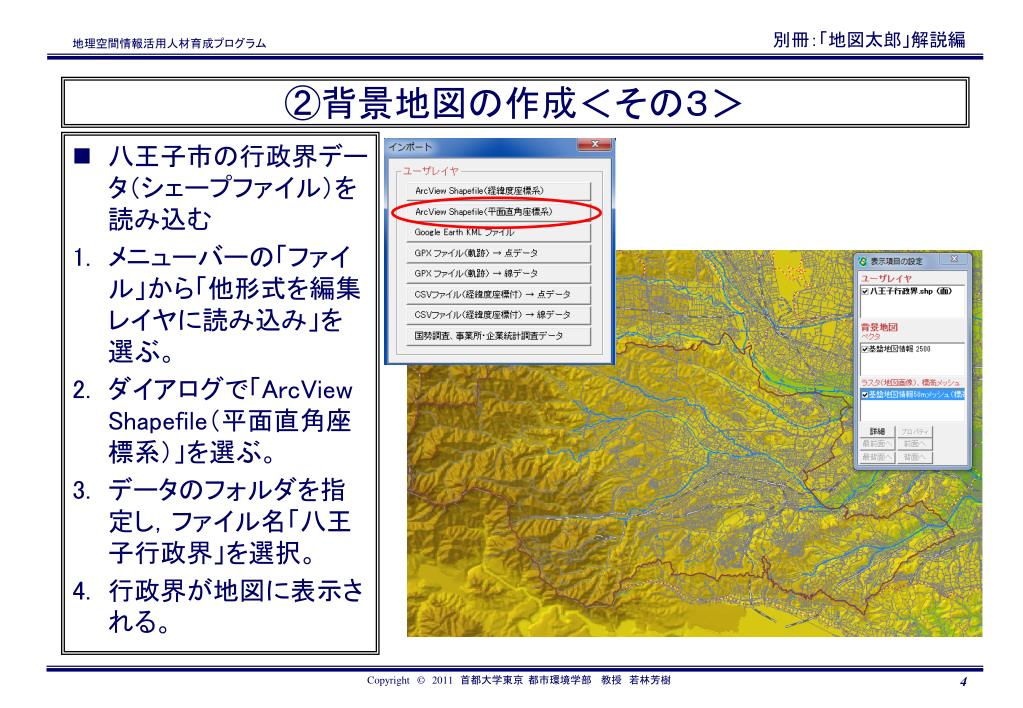

②背景地図の作成＜その３＞ • 八王子市の行政界データ（シェープファイル）を読み込む • メニューバーの「ファイル」から「他形式を編集レイヤに読み込み」を選ぶ。 • ダイアログで「ArcView Shapefile（平面直角座標系）」を選ぶ。 • データのフォルダを指定し，ファイル名「八王子行政界」を選択。 • 行政界が地図に表示される。

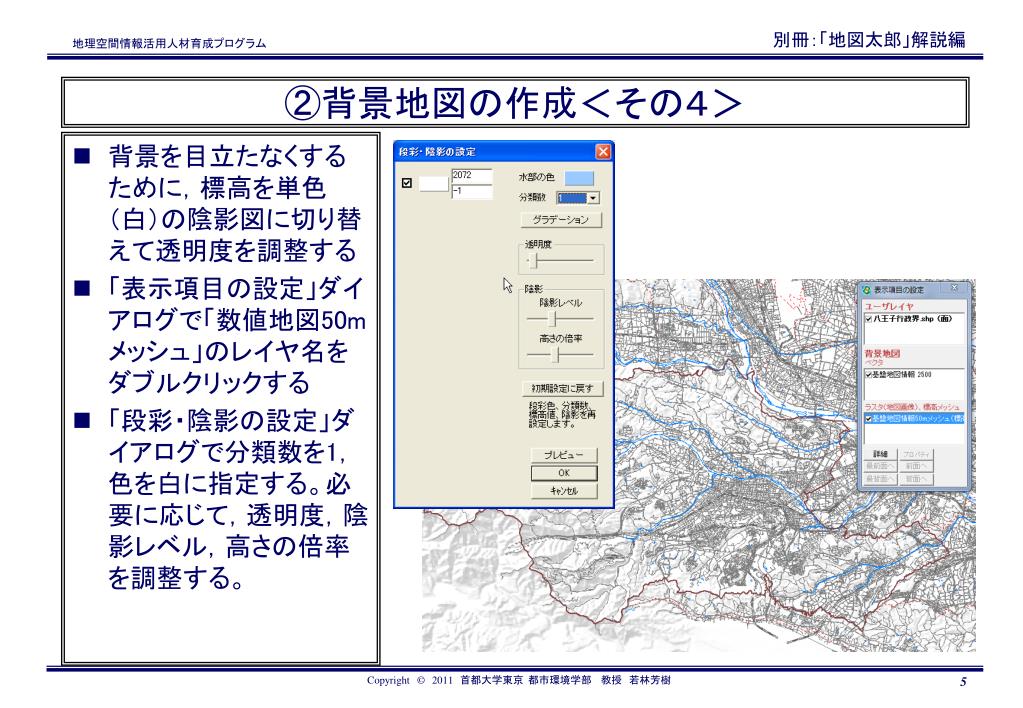

②背景地図の作成＜その４＞ • 背景を目立たなくするために，標高を単色（白）の陰影図に切り替えて透明度を調整する • 「表示項目の設定」ダイアログで「数値地図50mメッシュ」のレイヤ名をダブルクリックする • 「段彩・陰影の設定」ダイアログで分類数を1，色を白に指定する。必要に応じて，透明度，陰影レベル，高さの倍率を調整する。

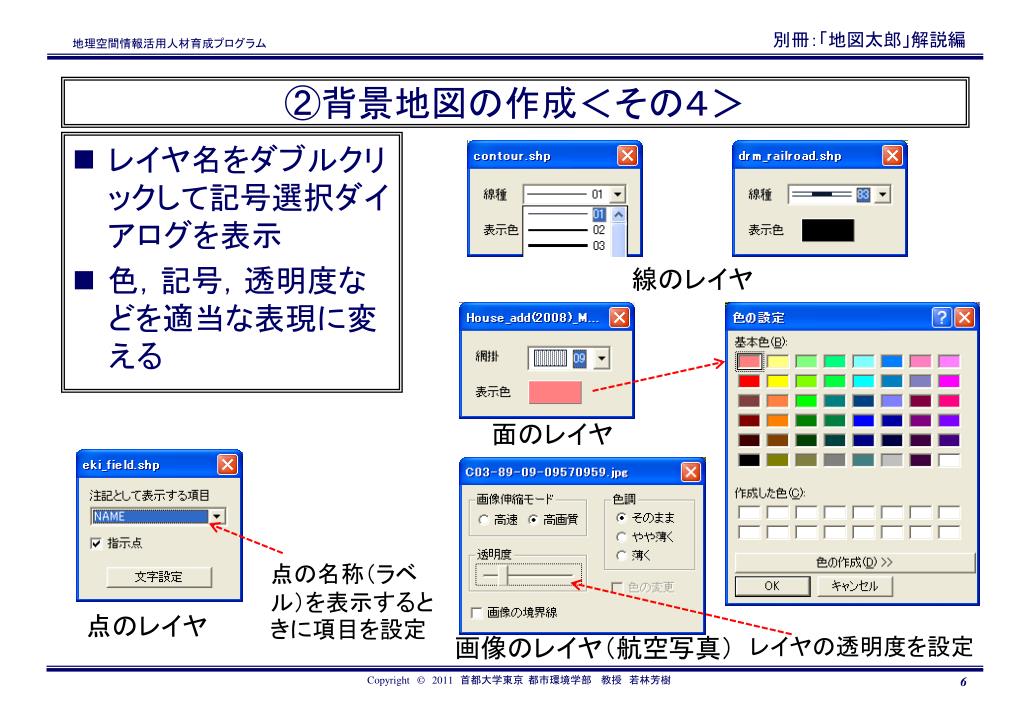

②背景地図の作成＜その４＞ • レイヤ名をダブルクリックして記号選択ダイアログを表示 • 色，記号，透明度などを適当な表現に変える線のレイヤ面のレイヤ点の名称（ラベル）を表示するときに項目を設定点のレイヤ画像のレイヤ（航空写真）レイヤの透明度を設定

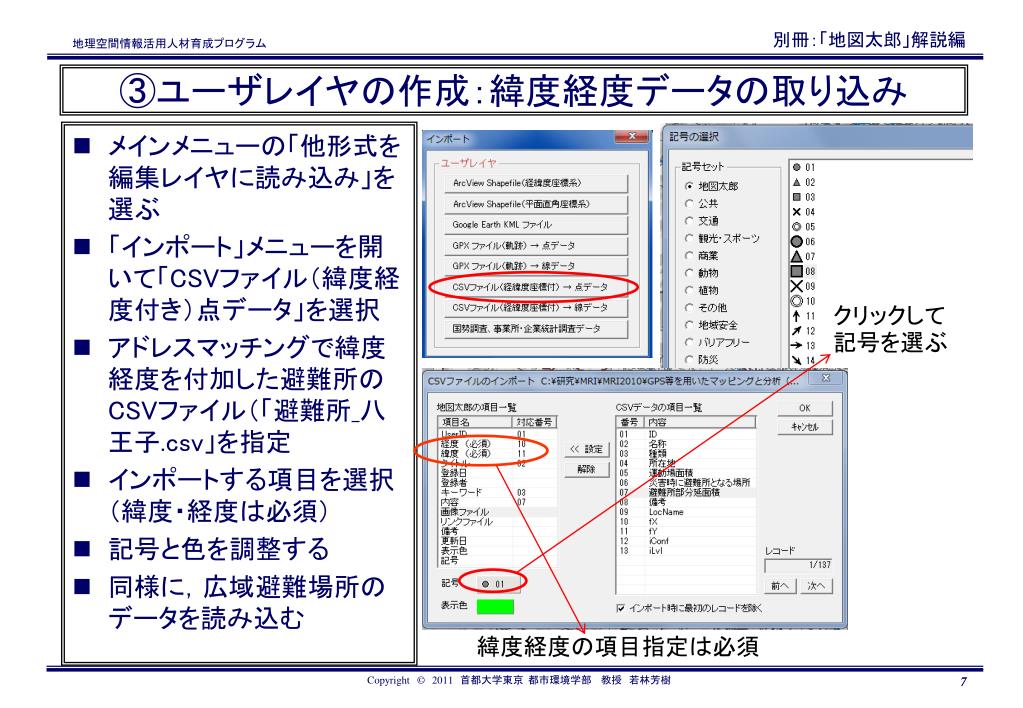

③ユーザレイヤの作成：緯度経度データの取り込み③ユーザレイヤの作成：緯度経度データの取り込み • メインメニューの「他形式を編集レイヤに読み込み」を選ぶ • 「インポート」メニューを開いて「CSVファイル（緯度経度付き）点データ」を選択 • アドレスマッチングで緯度経度を付加した避難所のCSVファイル（「避難所_八王子.csv」を指定 • インポートする項目を選択（緯度・経度は必須） • 記号と色を調整する • 同様に，広域避難場所のデータを読み込むクリックして記号を選ぶ緯度経度の項目指定は必須

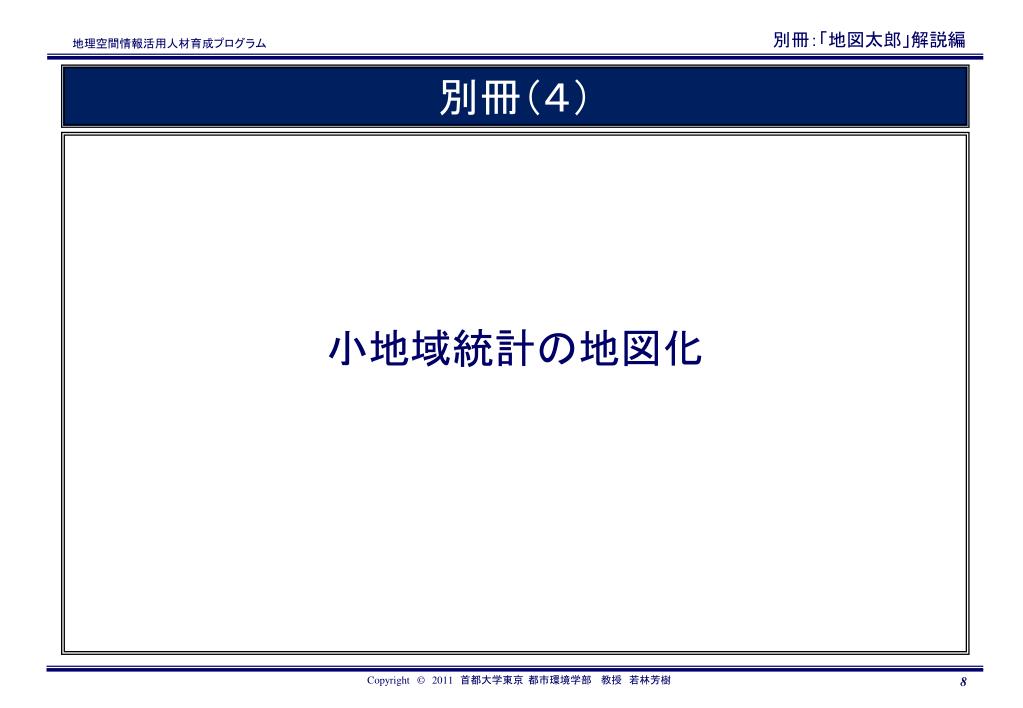

別冊（４） 小地域統計の地図化

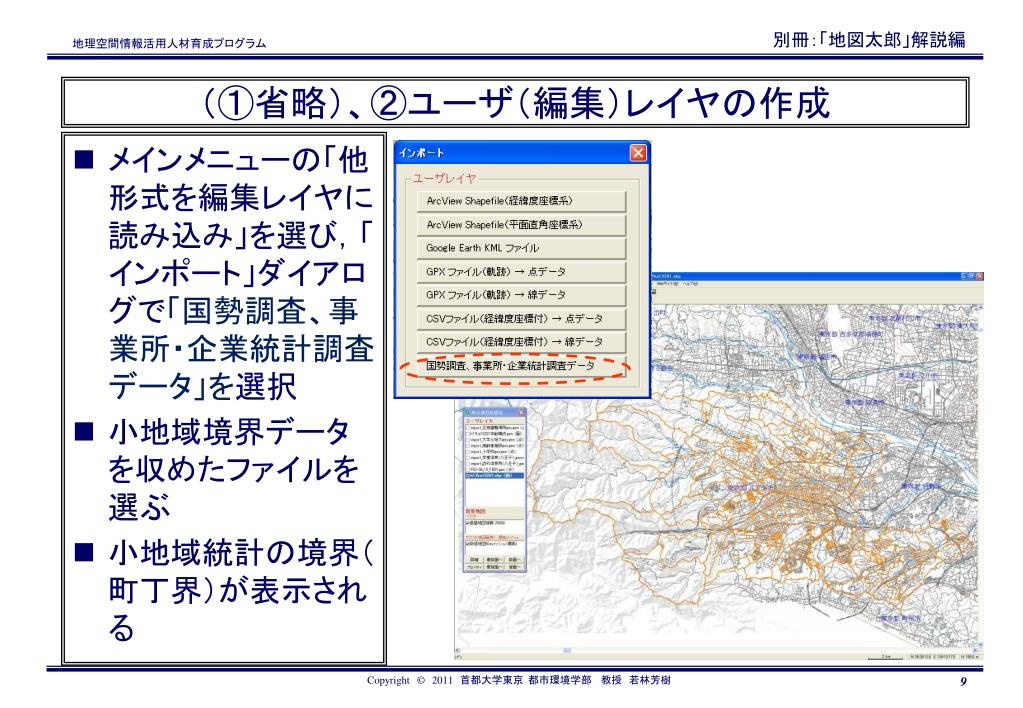

（①省略）、②ユーザ（編集）レイヤの作成 • メインメニューの「他形式を編集レイヤに読み込み」を選び，「インポート」ダイアログで「国勢調査、事業所・企業統計調査データ」を選択 • 小地域境界データを収めたファイルを選ぶ • 小地域統計の境界（町丁界）が表示される

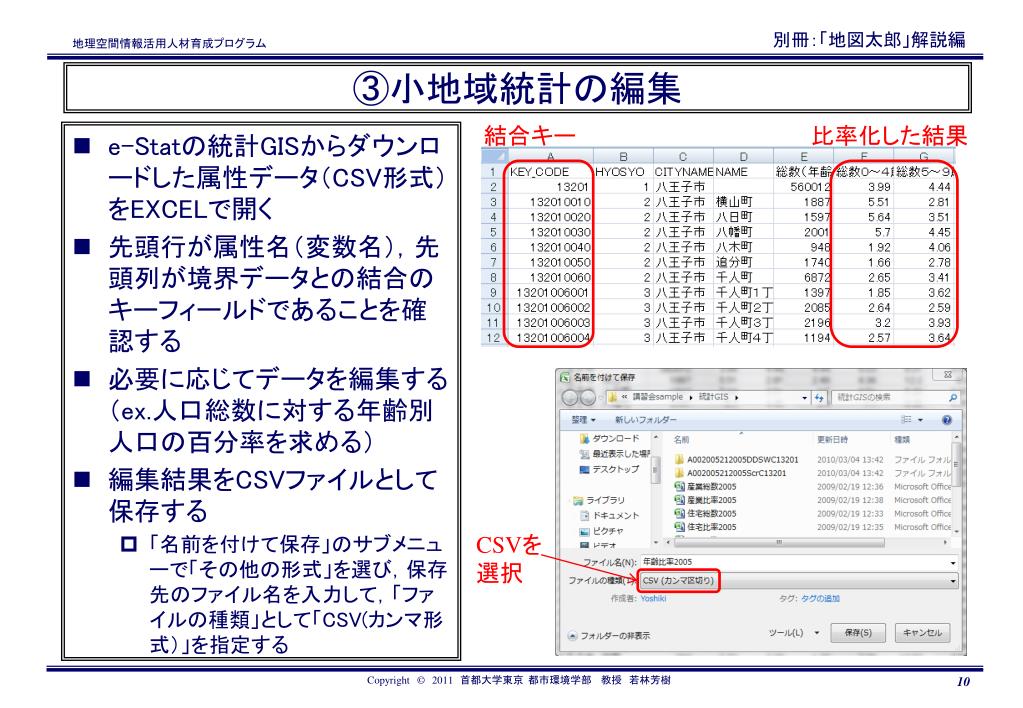

③小地域統計の編集 結合キー比率化した結果 • e-Statの統計GISからダウンロードした属性データ（CSV形式）をEXCELで開く • 先頭行が属性名（変数名），先頭列が境界データとの結合のキーフィールドであることを確認する • 必要に応じてデータを編集する（ex.人口総数に対する年齢別人口の百分率を求める） • 編集結果をCSVファイルとして保存する • 「名前を付けて保存」のサブメニューで「その他の形式」を選び，保存先のファイル名を入力して，「ファイルの種類」として「CSV(カンマ形式）」を指定する CSVを選択

④小地域の属性データの結合 • ユーザ（編集）レイヤに小地域境界を指定しておく • メニューバーの「CSVデータ」で「結合」を選択 • 「表データの選択」ダイアログで小地域統計を収めたCSVファイル名（「年齢比率」）を指定する • 読み込んだCSVデータの内容を確認する • メニューバーの「CSVデータ」で「結合CSVデータのリスト表示」を選択

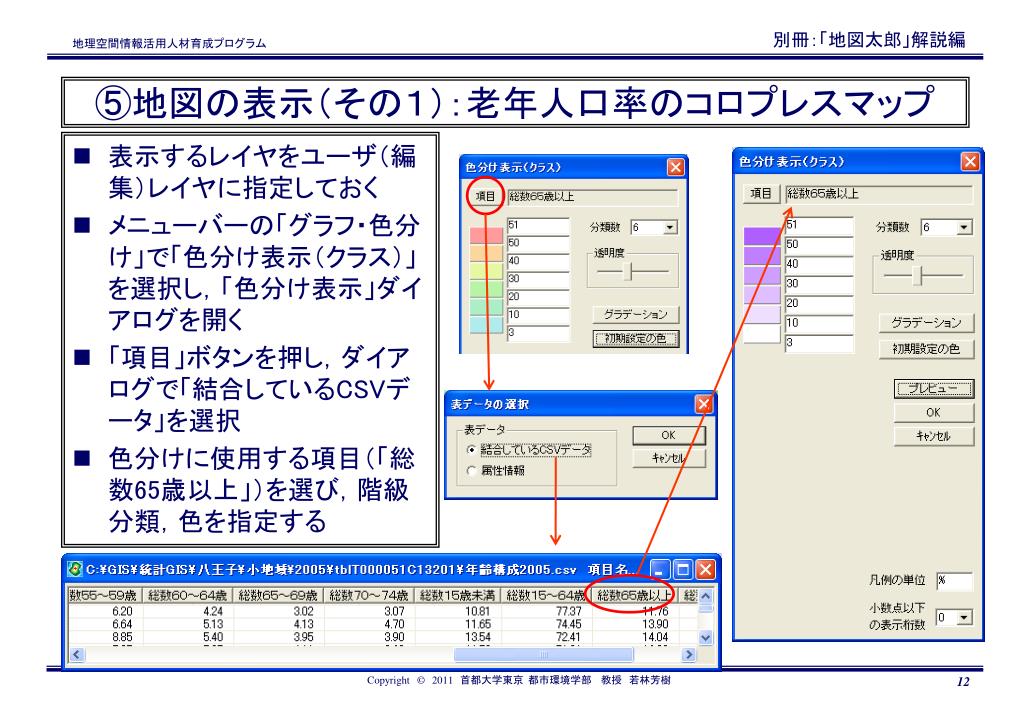

⑤地図の表示（その１）：老年人口率のコロプレスマップ⑤地図の表示（その１）：老年人口率のコロプレスマップ • 表示するレイヤをユーザ（編集）レイヤに指定しておく • メニューバーの「グラフ・色分け」で「色分け表示（クラス）」を選択し，「色分け表示」ダイアログを開く • 「項目」ボタンを押し，ダイアログで「結合しているCSVデータ」を選択 • 色分けに使用する項目（「総数65歳以上」）を選び，階級分類，色を指定する

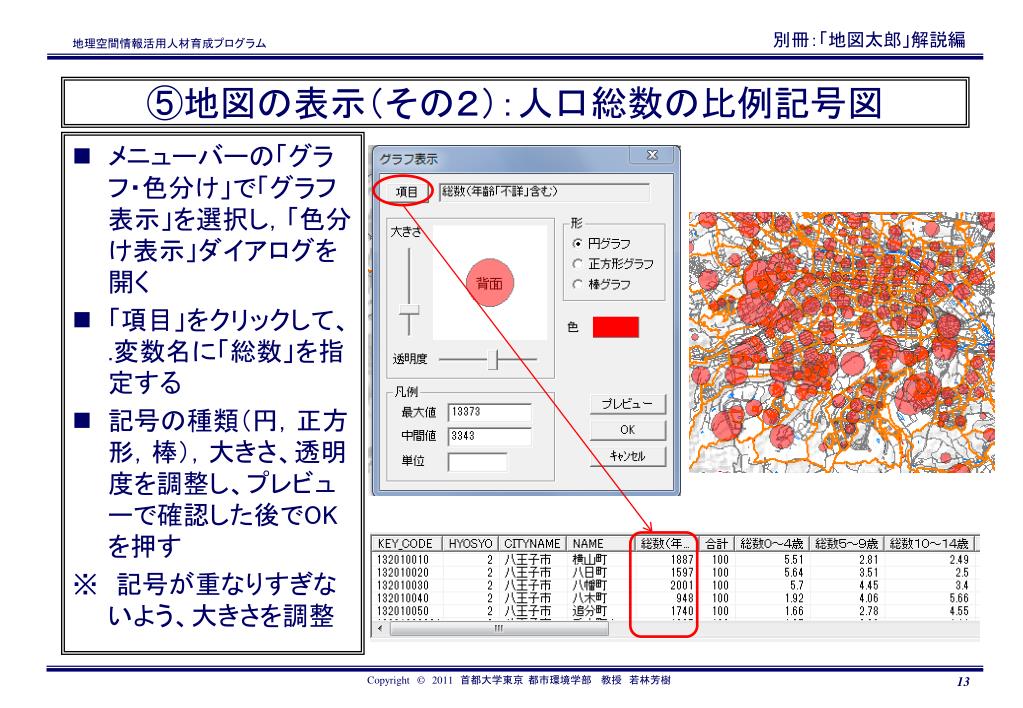

⑤地図の表示（その２）：人口総数の比例記号図⑤地図の表示（その２）：人口総数の比例記号図 • メニューバーの「グラフ・色分け」で「グラフ表示」を選択し，「色分け表示」ダイアログを開く • 「項目」をクリックして、.変数名に「総数」を指定する • 記号の種類（円，正方形，棒），大きさ、透明度を調整し、プレビューで確認した後でOKを押す ※　記号が重なりすぎないよう、大きさを調整

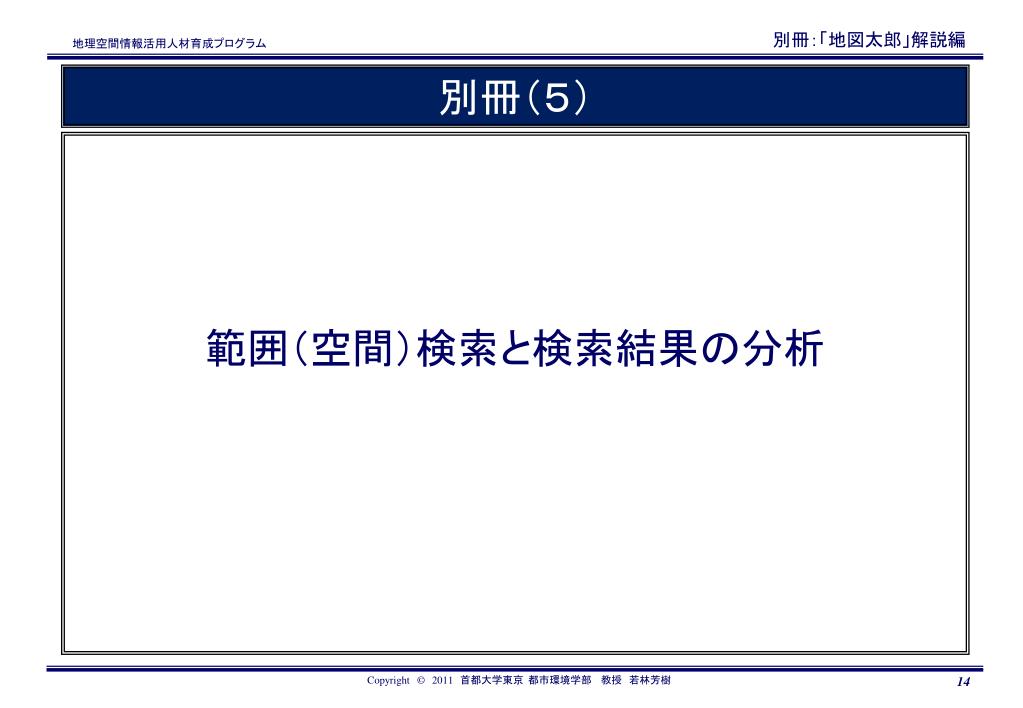

別冊（５） 範囲（空間）検索と検索結果の分析

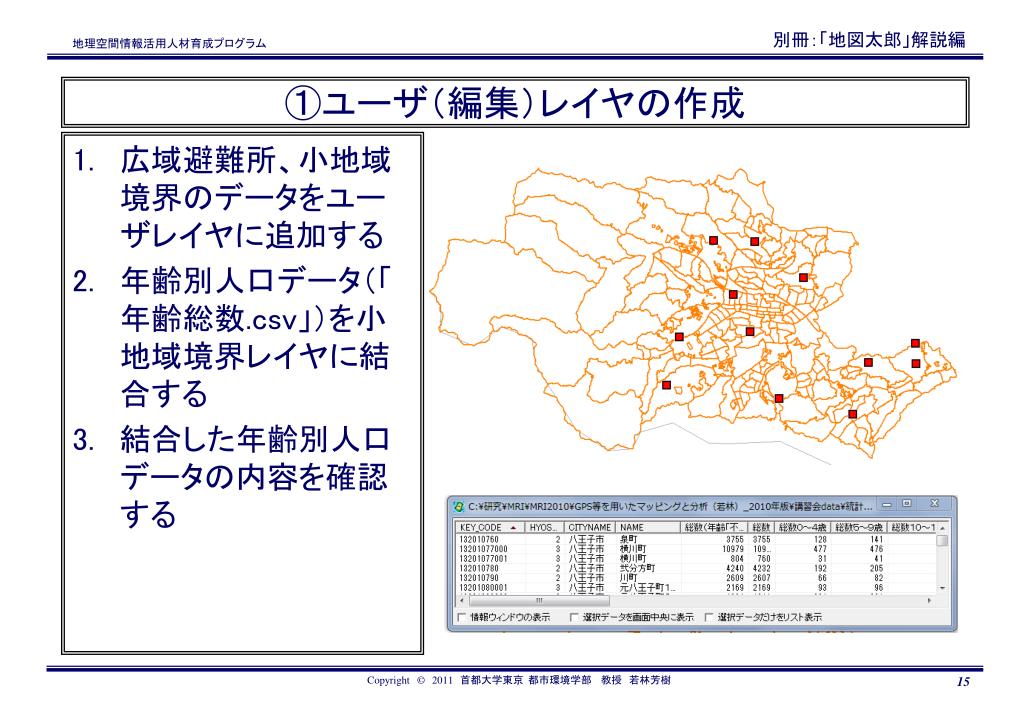

①ユーザ（編集）レイヤの作成 • 広域避難所、小地域境界のデータをユーザレイヤに追加する • 年齢別人口データ（「年齢総数.csv」）を小地域境界レイヤに結合する • 結合した年齢別人口データの内容を確認する

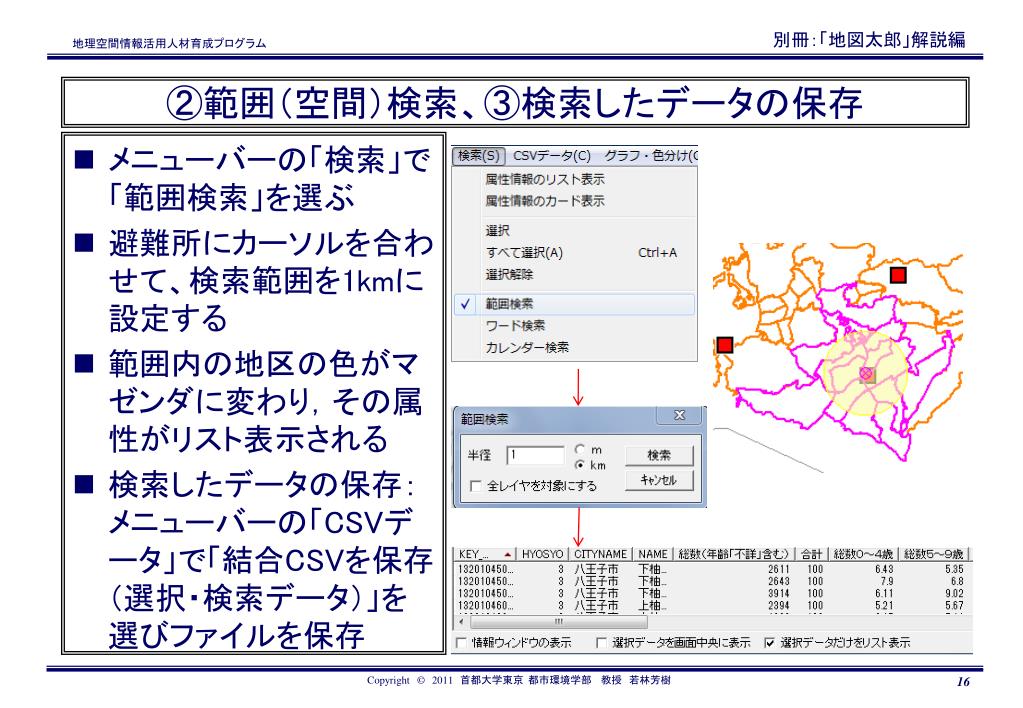

②範囲（空間）検索、③検索したデータの保存②範囲（空間）検索、③検索したデータの保存 • メニューバーの「検索」で「範囲検索」を選ぶ • 避難所にカーソルを合わせて、検索範囲を1kmに設定する • 範囲内の地区の色がマゼンダに変わり，その属性がリスト表示される • 検索したデータの保存：メニューバーの「CSVデータ」で「結合CSVを保存（選択・検索データ）」を選びファイルを保存

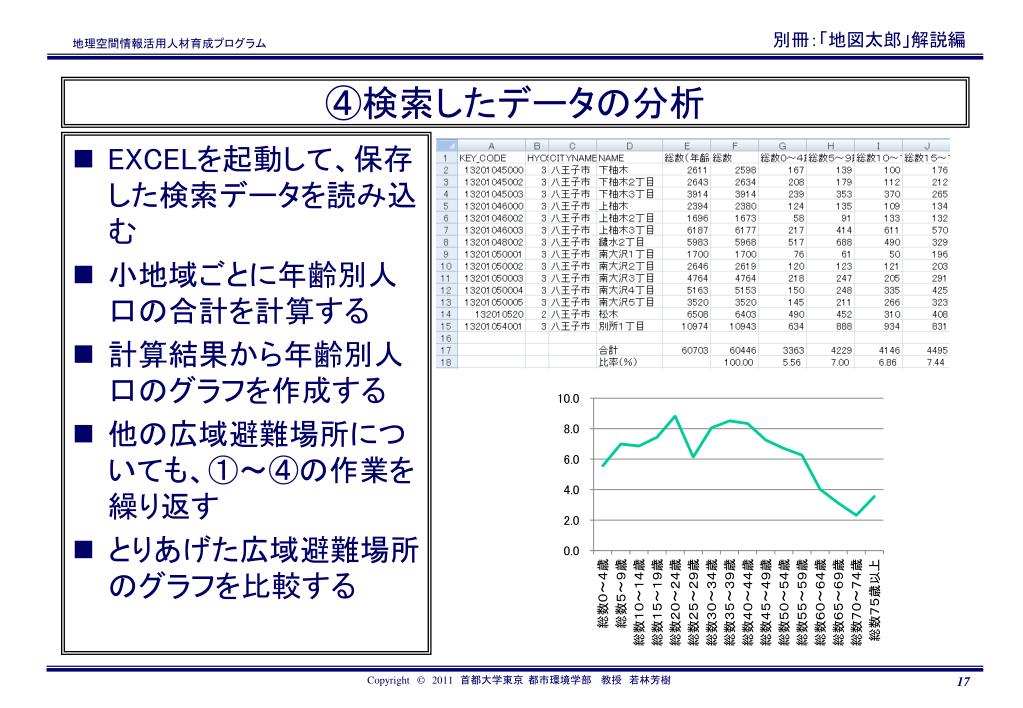

④検索したデータの分析 • EXCELを起動して、保存した検索データを読み込む • 小地域ごとに年齢別人口の合計を計算する • 計算結果から年齢別人口のグラフを作成する • 他の広域避難場所についても、①～④の作業を繰り返す • とりあげた広域避難場所のグラフを比較する
