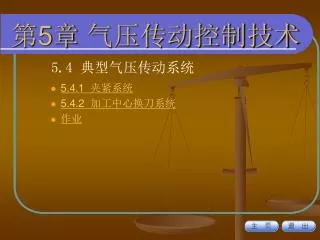

  1. 5.4典型气压传动系统 • 5.4.1 夹紧系统 • 5.4.2 加工中心换刀系统 • 作业

  2. 5.4.1 夹紧系统 工件夹紧的气压传动系统图 1－换向阀　2－行程阀 3－单向阀 4－主控阀 5－单向节流阀 6－中继阀

  3. 工作原理 当工件运行到指定位置后，气缸A的活塞杆伸出，将工件定位锁紧后，两侧的气缸B和C的活塞杆同时伸出，从两侧面压紧工件，实现夹紧，而后进行机械加工。

  4. 5.4.2 加工中心换刀系统 a)电磁铁动作顺序（工作循环图）　b)气动换刀系统原理图 1－气源调节装置　2、4、6、9－换向阀　3、5、10、11－单向节流阀　7－消声器　8－排气阀

  5. 电磁铁动作顺序表

  6. 作业 • 如图所示为拉门的自动开闭回路，这种形式的自动门是在门的前后装有略微浮起的踏板，行人踏上踏板后，踏板下沉至检测阀，门就自动打开；行人走过后，检测阀自动复位换向，门自动关闭。试分析其工作原理？
