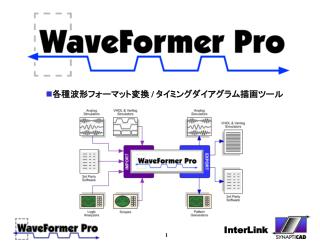

各種波形フォーマット変換 / タイミングダイアグラム描画ツール

1. 各種波形フォーマット変換 / タイミングダイアグラム描画ツール

2. WaveFormerProの主な機能 • 各種波形フォーマットの変換 ・ロジアナで吸い上げた実機データをシミュレータに利用・タイミングダイアグラムから、HDLスティミュラスを生成・シミュレータのデータ（vcdファイル）をパタンジェネレータで実機環境で利用 • タイミングダイアグラムの描画/タイミング解析・ マウスクリック/ドラッグ＆ドロップ ベースによる波形描画・ 波形上でのdelay/Setup/Holdよるタイミング解析 ・ 式による、波形入力や値の入力－ランダムな値も入力可・ 波形描画画面でドキュメント作成支援 グリッドライン,　 タイムコンプレスマーカ・ Boolean Equationによる信号定義

3. WaveFormerのインポート／エクスポート機能

4. WaveFormerProのインポート機能 WaveFormer ProへImport可能なファイル・フォーマット • Timing Project（syncad) • SynaptiCAD wave format • VCD • Spice CSDF/tr0 Format • Synopsys TimeMill • TimingDesigner • Tektronix Logic Analyzer • Test Vector Spreadsheet • Agilrent Logic Analyzer • その他

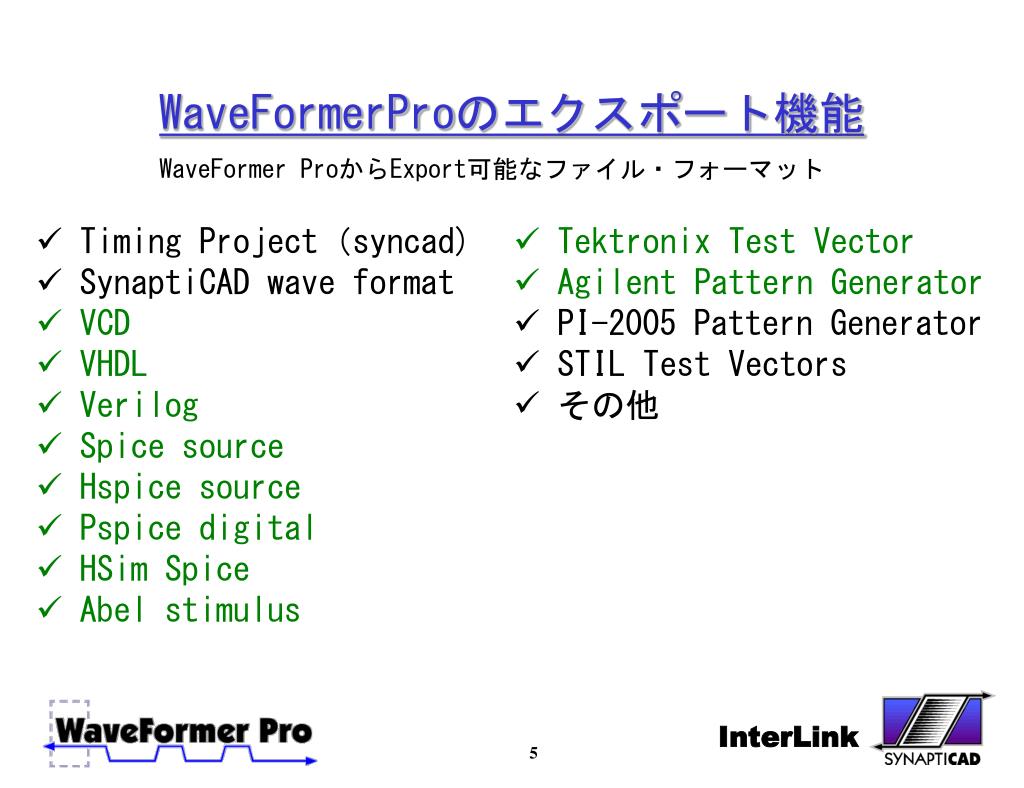

5. WaveFormerProのエクスポート機能 WaveFormer ProからExport可能なファイル・フォーマット • Timing Project（syncad) • SynaptiCAD wave format • VCD • VHDL • Verilog • Spice source • Hspice source • Pspice digital • HSim Spice • Abel stimulus • Tektronix Test Vector • Agilent Pattern Generator • PI-2005 Pattern Generator • STIL Test Vectors • その他

6. 計測器データのインポート／エクスポート

7. 計測器データのインポート／エクスポート 実機動作検証 －　シミュレータの入力波形を実機への入力信号に、 出力波形は期待値としてサンプリングした信号と比較 シミュレーション結果と実機データをマージして同一信号名を自動比較し差異をハイライト WaveFormer Proで入力信号を変換 シミュレーション結果 （VHDL / Verilog・・） パタン・ジェネレータ 実チップ（またはボード） マージ マージ WaveFormerへ 比較 実機からのデータをWaveFormer Proへ読み込み ロジック・アナライザ

8. 波形からVerilogパタ-ンの生成 波形 Verilog 。。。（略）。。。 module stimulus(CLK0, SIG0, SIG1, SIG2); output CLK0; output SIG0; output [3:0] SIG1; output SIG2; reg SIG0_driver; 。。。（略）。。。 。。。（略）。。。 begin #50.0; SIG2_driver <= 1'b0; #50.0; SIG0_driver <= 1'b1; SIG1_driver <= 4'h8; 。。。（略）。。。

9. タイミングダイアグラム描画機能 • マウスクリック/ドラッグ＆ドロップ ベースによる直感的な操作で、　タイミングダイアグラム描画をすることが可能です。 • 波形上でのdelay/Setup/Holdよるタイミング解析、　式による波形入力、Boolean 式による信号定義も可能 • ステートボタンで描画したい波形の種類を決定、時間軸でマウスクリックすることにより波形を描画。 • Boolean 式からの波形生成例（SIG2は、SIG0とSIG1のANDを　とったもの） • delayを与えた例 • 式からの波形入力例

10. SynaptiCADのツールについて ■SnaptiCAD社は、波形変換/タイミングダイアグラムエディタを中心に 　下記のようなツールを提供しております。　 • GigaWave Viewer–VCD/TDML 波形ビューワ • Timing Diagrammer Pro–タイミングダイアグラムエディタ • WaveFormer Pro–タイミングダイアグラムエディタ＋波形変換 • DataSheet Pro–タイミングダイアグラム＋波形変換を含む ドキュメント作成支援ツール • VeriLogger Extreme–グラフィカルな入力によるテストベクタ 生成機能付きVerilogシミュレータ

11. InterLink 有限会社インターリンク 231-0023 横浜市中区山下町 252 グランベル横浜9FTEL:045-663-5940　FAX:045-663-5945 ilink_sales@ilink.co.jp http://www.ilink.co.jp ＊本資料の無断複製・転載を禁じます。
