实验十八 衍射光栅 南京农业大学物理实验中心

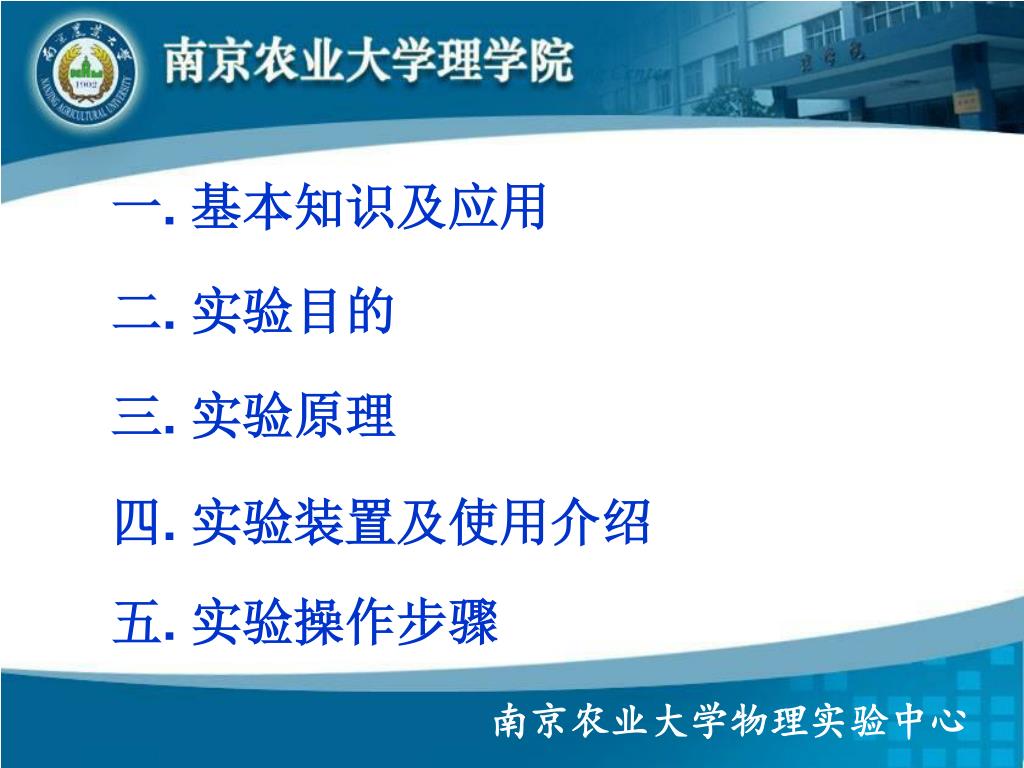

一. 基本知识及应用 二. 实验目的 三. 实验原理 四.实验装置及使用介绍 五. 实验操作步骤 南京农业大学物理实验中心

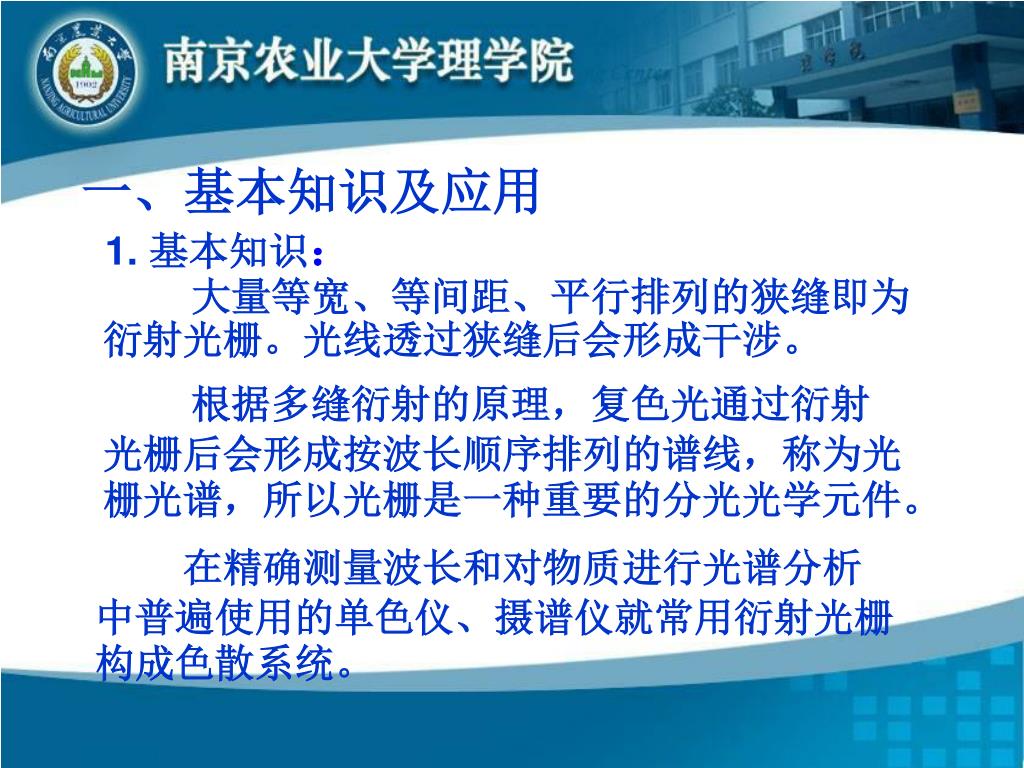

一、基本知识及应用 1. 基本知识: 大量等宽、等间距、平行排列的狭缝即为衍射光栅。光线透过狭缝后会形成干涉。 根据多缝衍射的原理,复色光通过衍射 光栅后会形成按波长顺序排列的谱线,称为光栅光谱,所以光栅是一种重要的分光光学元件。 在精确测量波长和对物质进行光谱分析中普遍使用的单色仪、摄谱仪就常用衍射光栅构成色散系统。

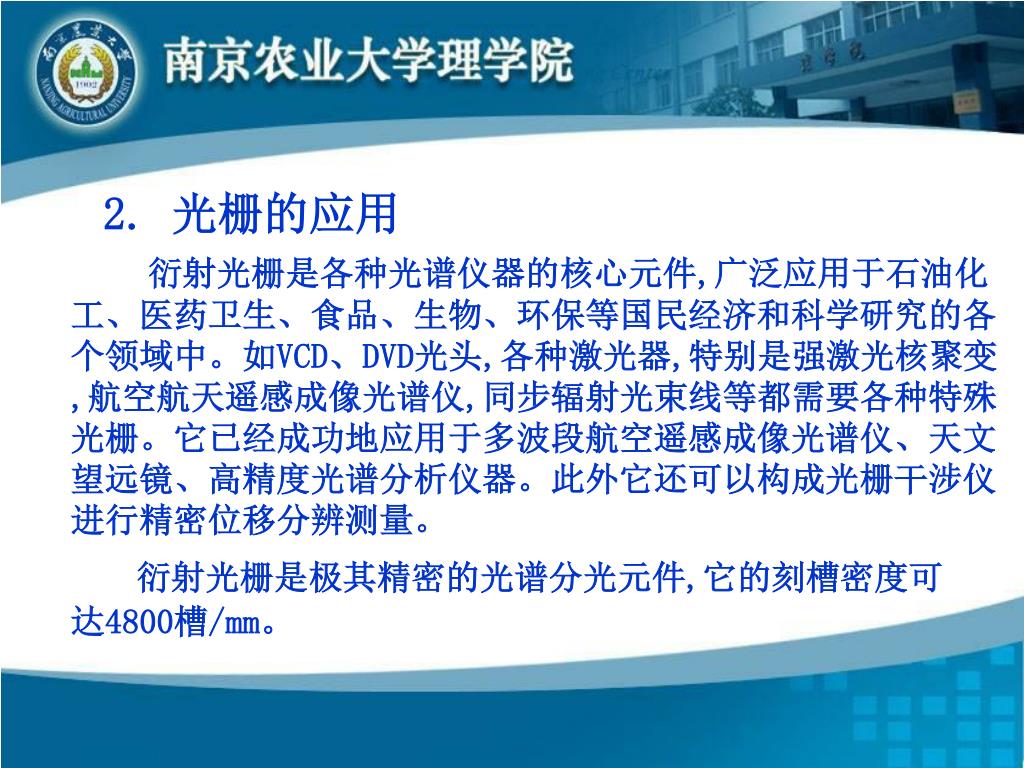

2. 光栅的应用 衍射光栅是各种光谱仪器的核心元件,广泛应用于石油化工、医药卫生、食品、生物、环保等国民经济和科学研究的各个领域中。如VCD、DVD光头,各种激光器,特别是强激光核聚变,航空航天遥感成像光谱仪,同步辐射光束线等都需要各种特殊光栅。它已经成功地应用于多波段航空遥感成像光谱仪、天文望远镜、高精度光谱分析仪器。此外它还可以构成光栅干涉仪进行精密位移分辨测量。 衍射光栅是极其精密的光谱分光元件,它的刻槽密度可达4800槽/mm。
二、 实验目的 1. 掌握用衍射光栅精确测量光波波长的 原理和方法。 2. 进一步掌握分光计的调节、使用方法。

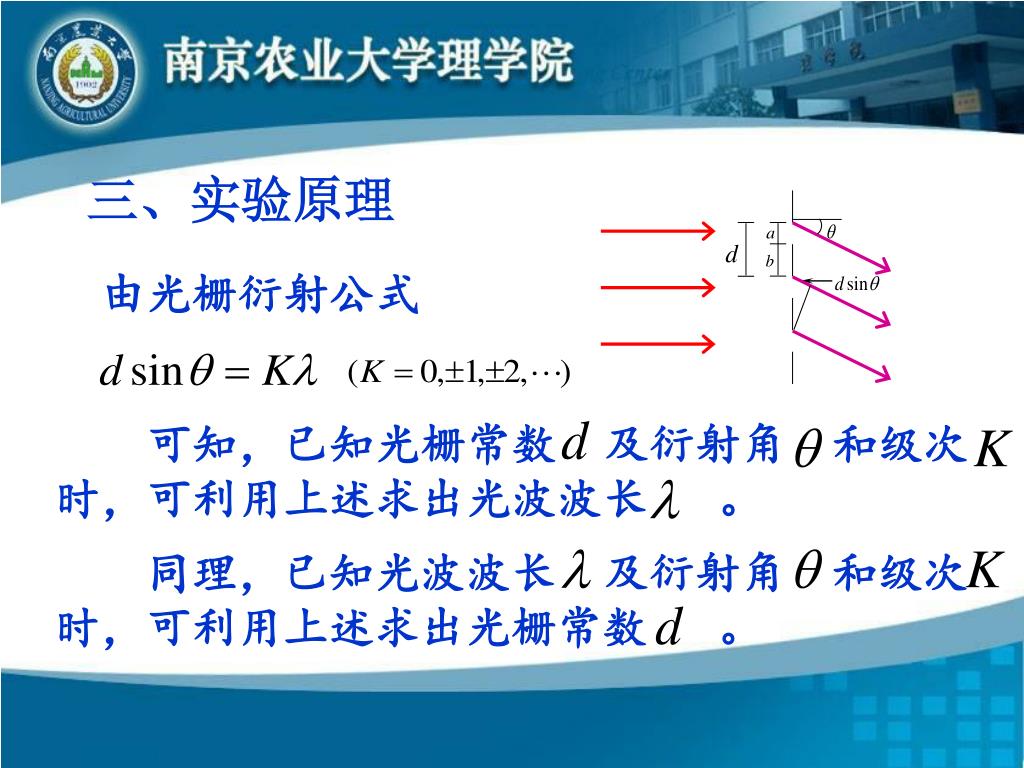

可知,已知光栅常数 及衍射角 和级次 时,可利用上述求出光波波长 。 同理,已知光波波长 及衍射角 和级次 时,可利用上述求出光栅常数 。 三、实验原理 由光栅衍射公式

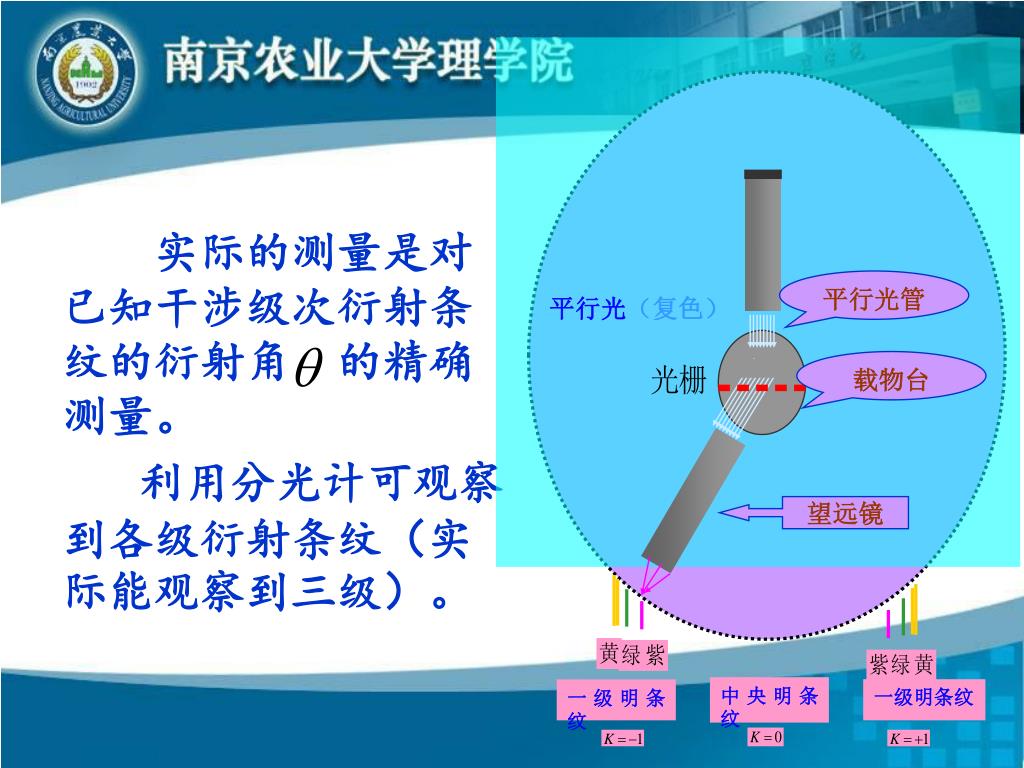

实际的测量是对已知干涉级次衍射条纹的衍射角 的精确测量。 中央明条纹 一级明条纹 一级明条纹 平行光管 平行光(复色) 载物台 望远镜 利用分光计可观察到各级衍射条纹(实际能观察到三级)。

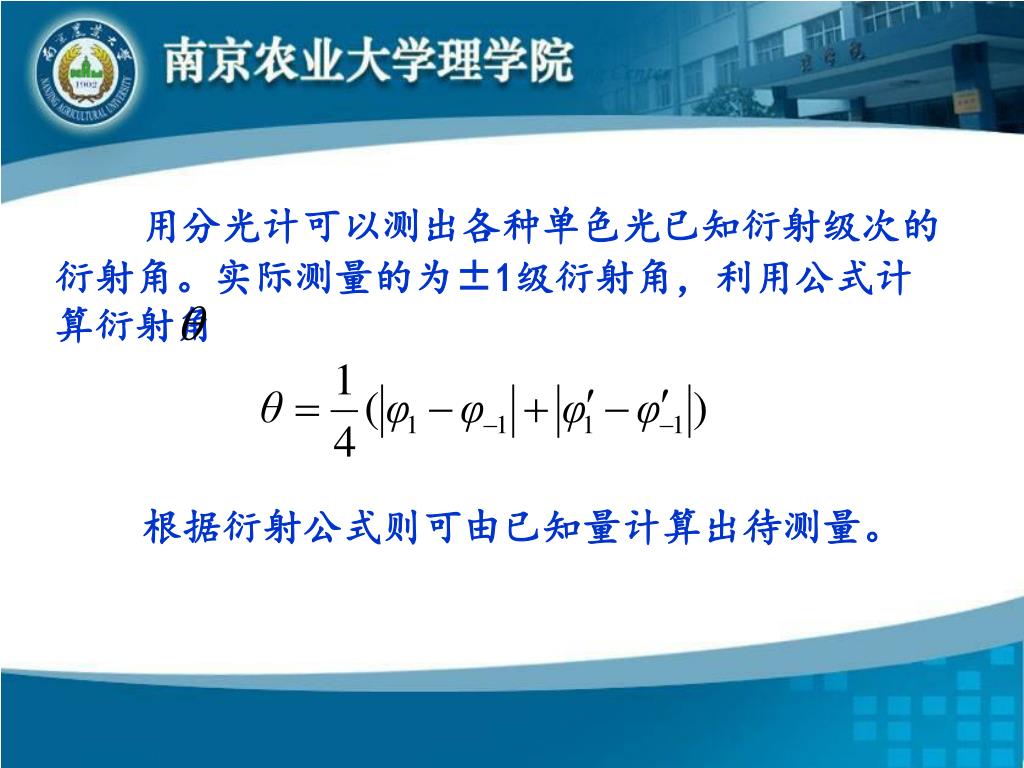

用分光计可以测出各种单色光已知衍射级次的衍射角。实际测量的为±1级衍射角,利用公式计算衍射角 用分光计可以测出各种单色光已知衍射级次的衍射角。实际测量的为±1级衍射角,利用公式计算衍射角 根据衍射公式则可由已知量计算出待测量。

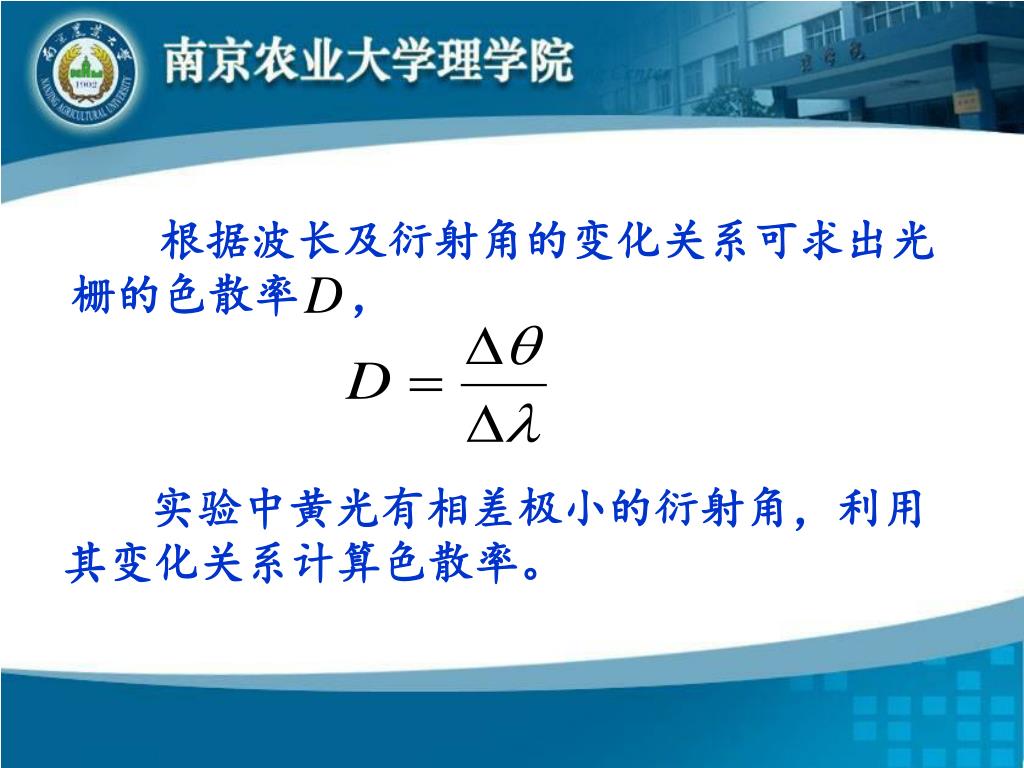

根据波长及衍射角的变化关系可求出光栅的色散率 , 实验中黄光有相差极小的衍射角,利用其变化关系计算色散率。

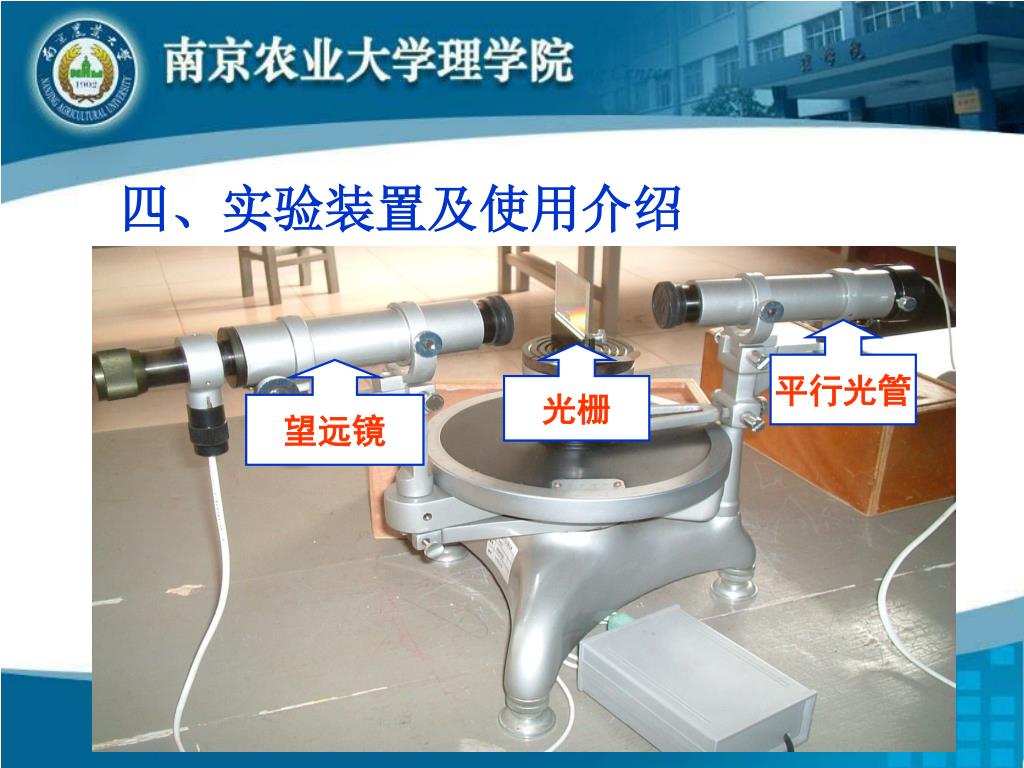

四、实验装置及使用介绍 平行光管 光栅 望远镜

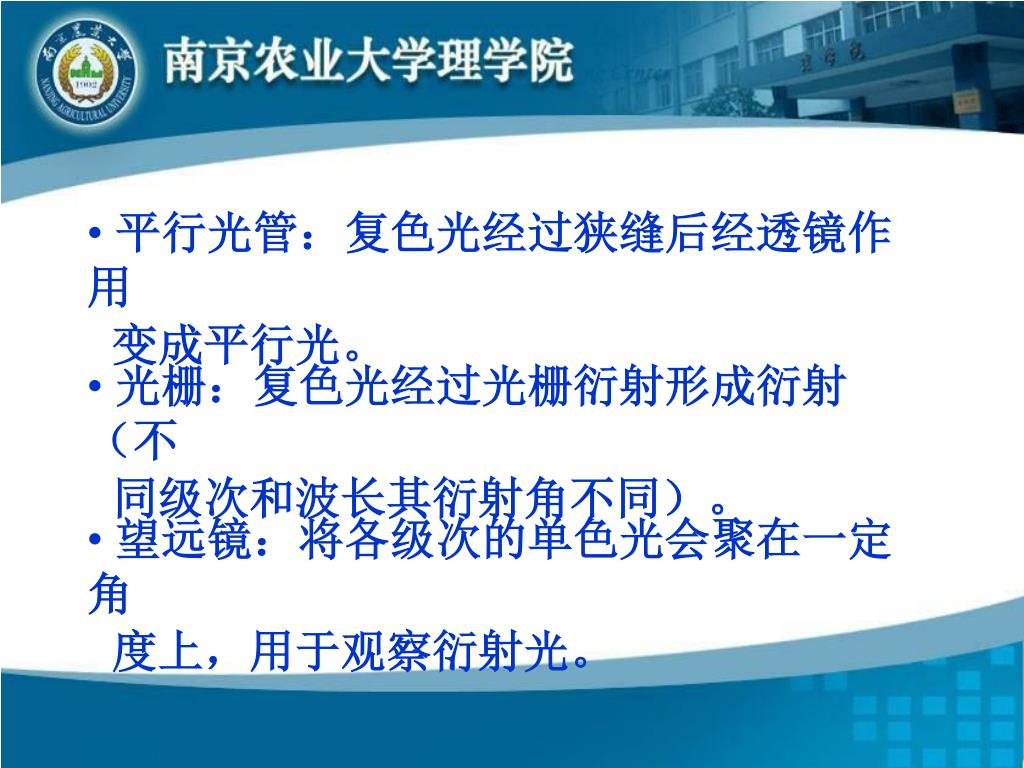

平行光管:复色光经过狭缝后经透镜作用 • 变成平行光。 • 光栅:复色光经过光栅衍射形成衍射(不 • 同级次和波长其衍射角不同)。 • 望远镜:将各级次的单色光会聚在一定角 • 度上,用于观察衍射光。

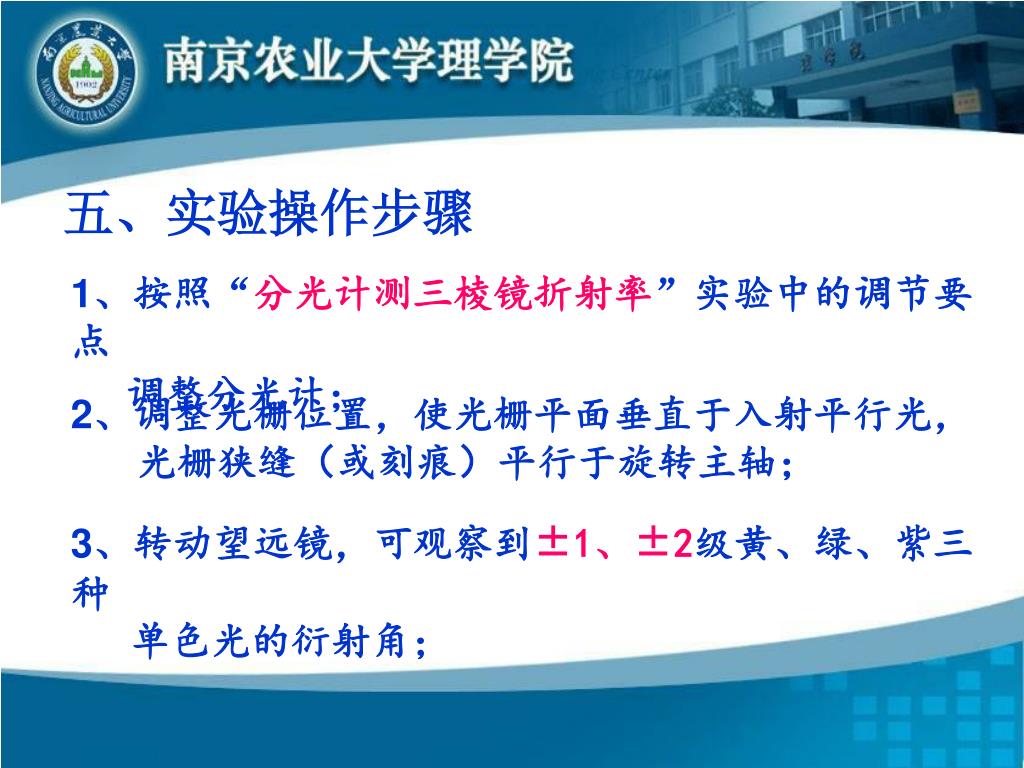

五、实验操作步骤 1、按照“分光计测三棱镜折射率”实验中的调节要点 调整分光计; 2、调整光栅位置,使光栅平面垂直于入射平行光, 光栅狭缝(或刻痕)平行于旋转主轴; 3、转动望远镜,可观察到±1、±2级黄、绿、紫三种 单色光的衍射角;

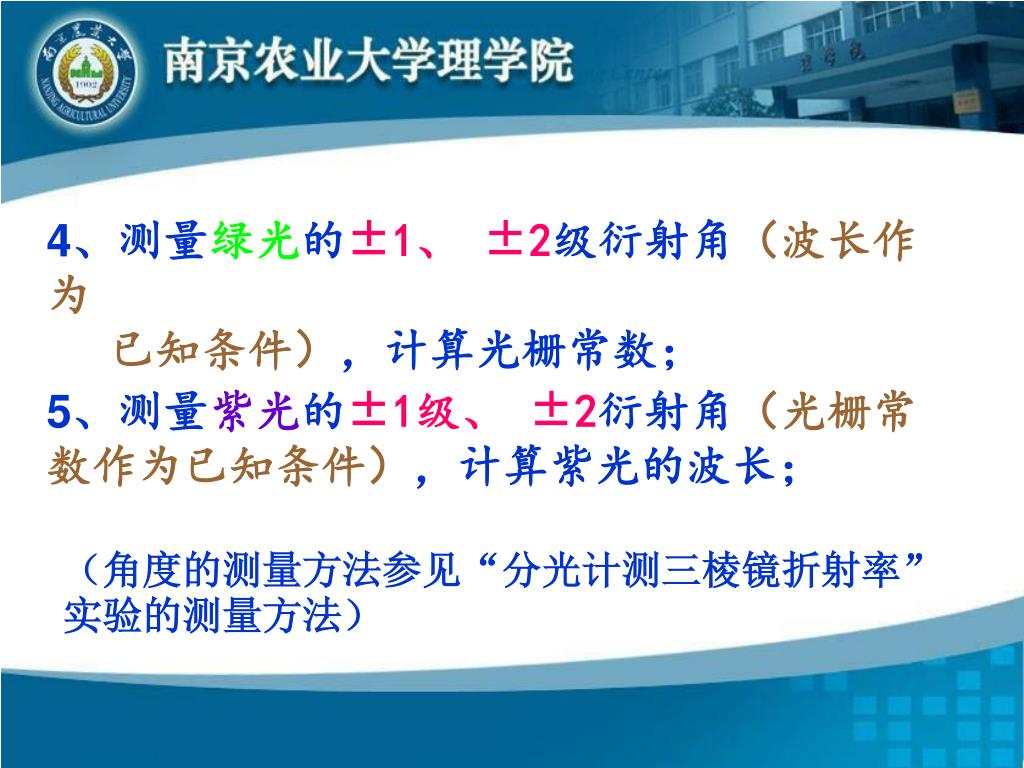

4、测量绿光的±1、 ±2级衍射角(波长作为 已知条件),计算光栅常数; 5、测量紫光的±1级、 ±2衍射角(光栅常数作为已知条件),计算紫光的波长; (角度的测量方法参见“分光计测三棱镜折射率”实验的测量方法)

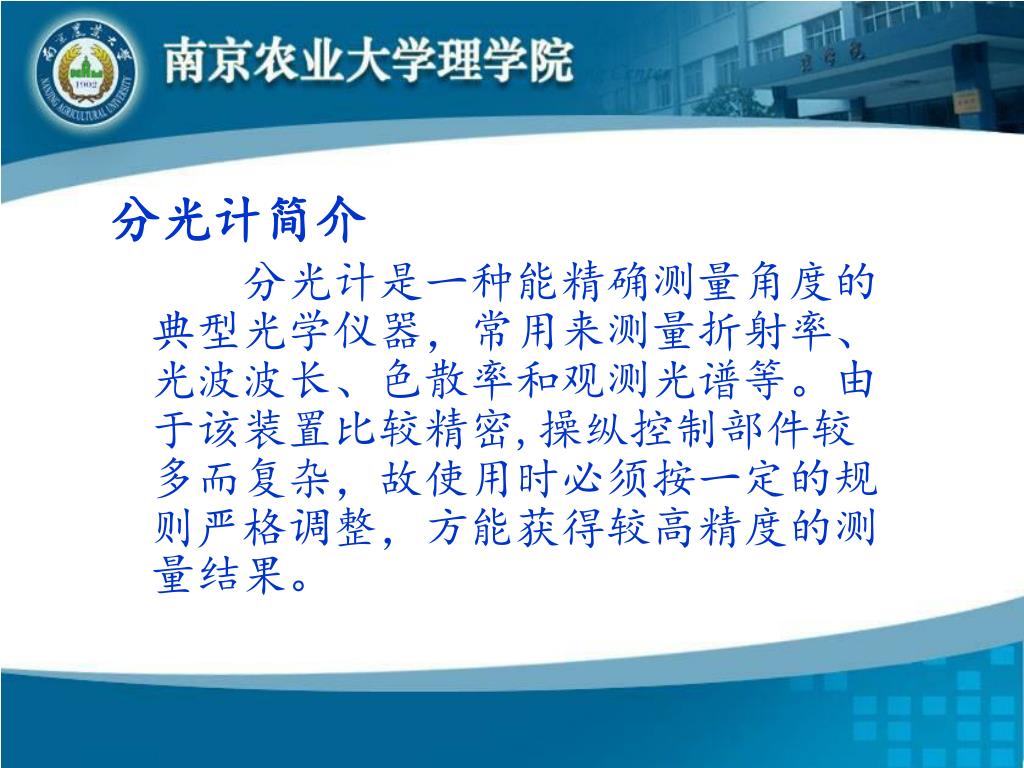

分光计简介 分光计是一种能精确测量角度的典型光学仪器,常用来测量折射率、光波波长、色散率和观测光谱等。由于该装置比较精密,操纵控制部件较多而复杂,故使用时必须按一定的规则严格调整,方能获得较高精度的测量结果。

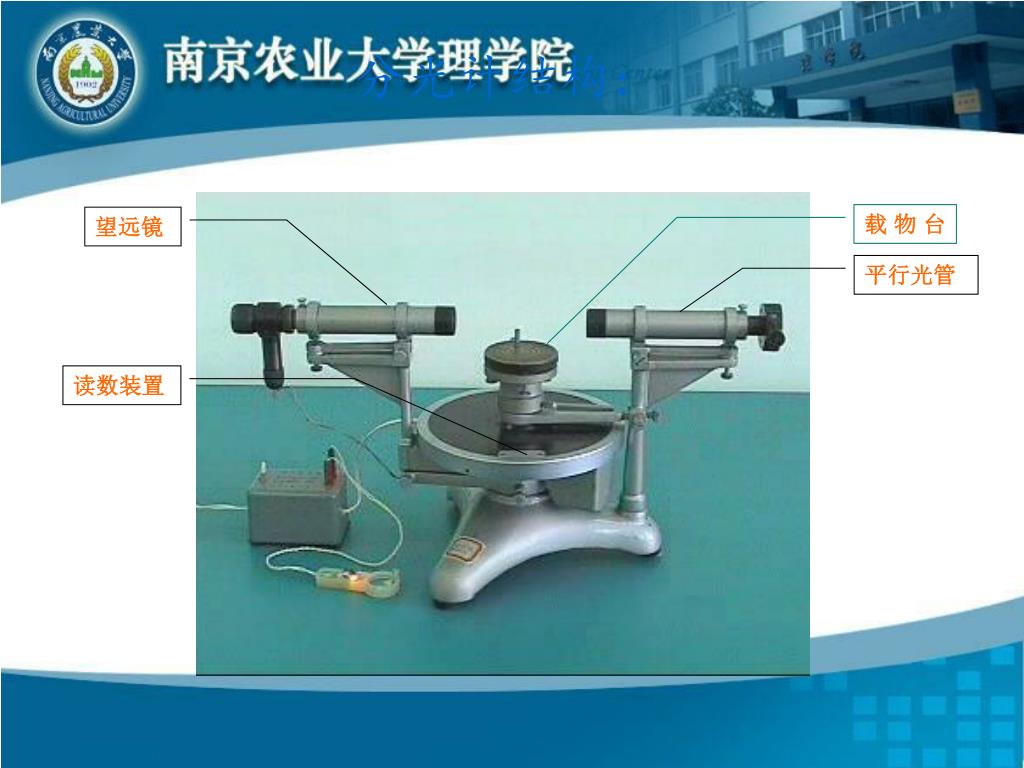

分光计结构: 载物台 望远镜 平行光管 读数装置

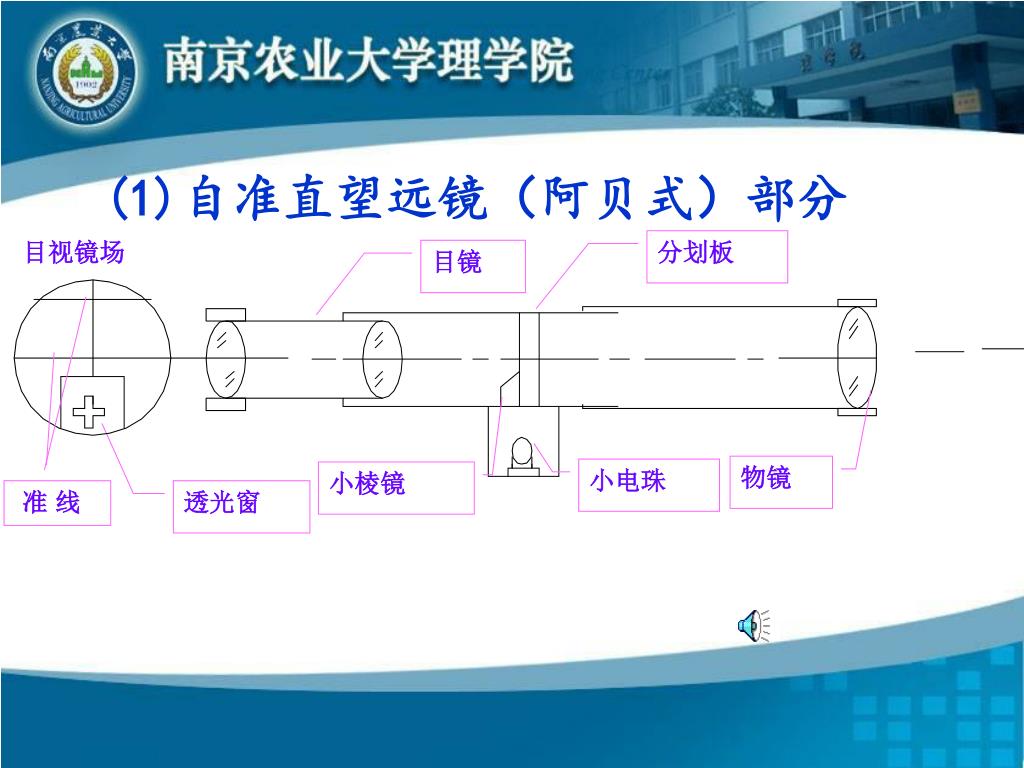

分划板 目镜 物镜 小电珠 小棱镜 (1)自准直望远镜(阿贝式)部分 目视镜场 准 线 透光窗

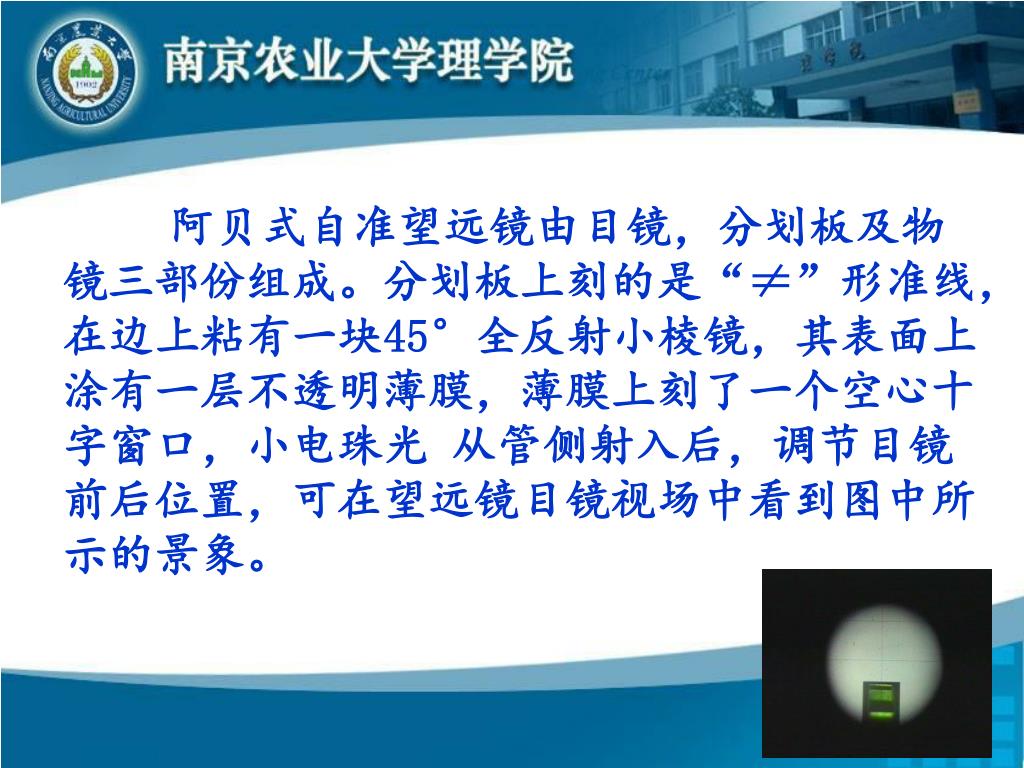

阿贝式自准望远镜由目镜,分划板及物镜三部份组成。分划板上刻的是“≠”形准线,在边上粘有一块45°全反射小棱镜,其表面上涂有一层不透明薄膜,薄膜上刻了一个空心十字窗口,小电珠光 从管侧射入后,调节目镜前后位置,可在望远镜目镜视场中看到图中所示的景象。

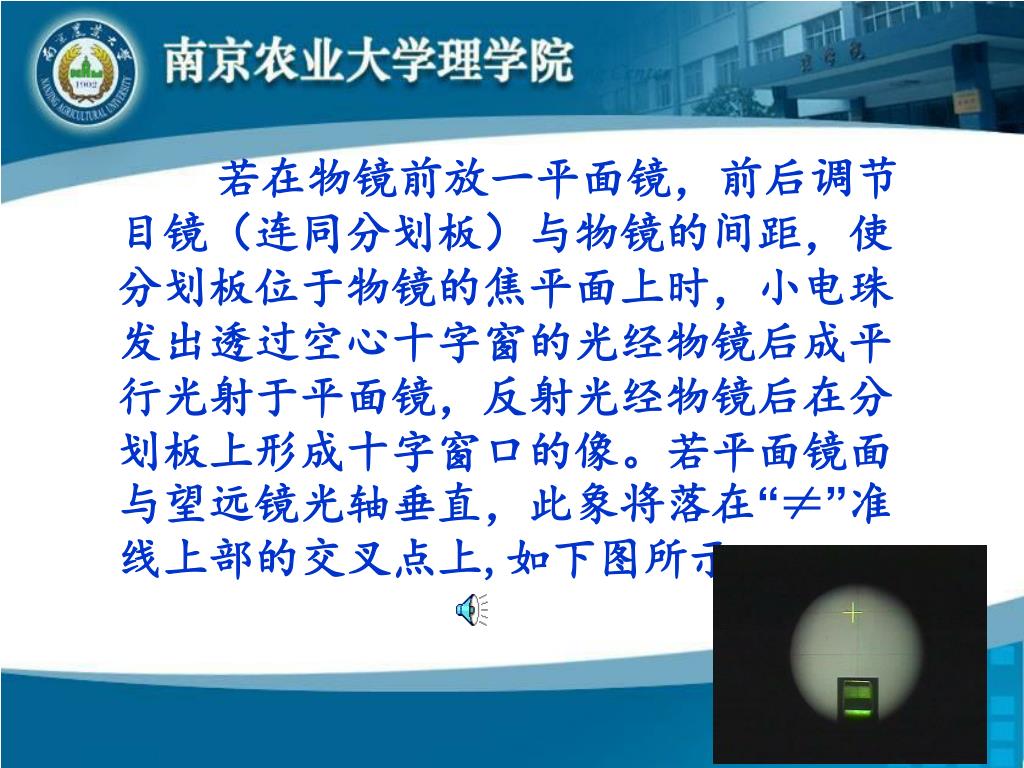

若在物镜前放一平面镜,前后调节目镜(连同分划板)与物镜的间距,使分划板位于物镜的焦平面上时,小电珠发出透过空心十字窗的光经物镜后成平行光射于平面镜,反射光经物镜后在分划板上形成十字窗口的像。若平面镜面与望远镜光轴垂直,此象将落在“≠”准线上部的交叉点上,如下图所示:若在物镜前放一平面镜,前后调节目镜(连同分划板)与物镜的间距,使分划板位于物镜的焦平面上时,小电珠发出透过空心十字窗的光经物镜后成平行光射于平面镜,反射光经物镜后在分划板上形成十字窗口的像。若平面镜面与望远镜光轴垂直,此象将落在“≠”准线上部的交叉点上,如下图所示:
反射像 自准直望远镜光路图 平面镜

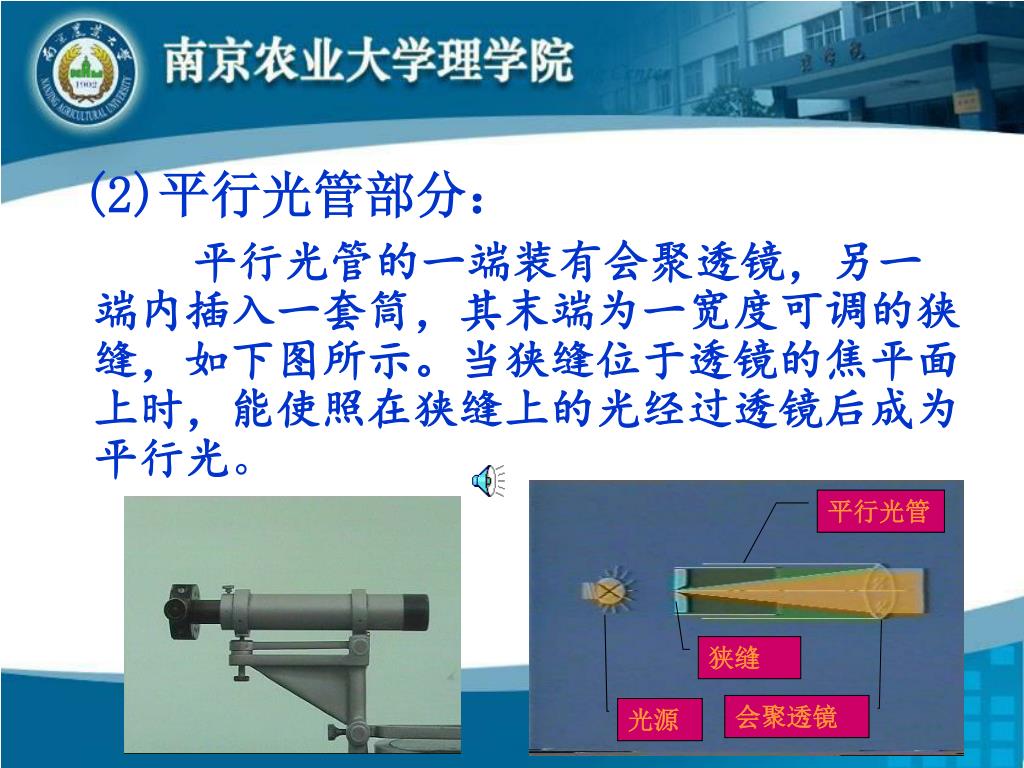

平行光管 狭缝 会聚透镜 光源 (2)平行光管部分: 平行光管的一端装有会聚透镜,另一端内插入一套筒,其末端为一宽度可调的狭缝,如下图所示。当狭缝位于透镜的焦平面上时,能使照在狭缝上的光经过透镜后成为平行光。

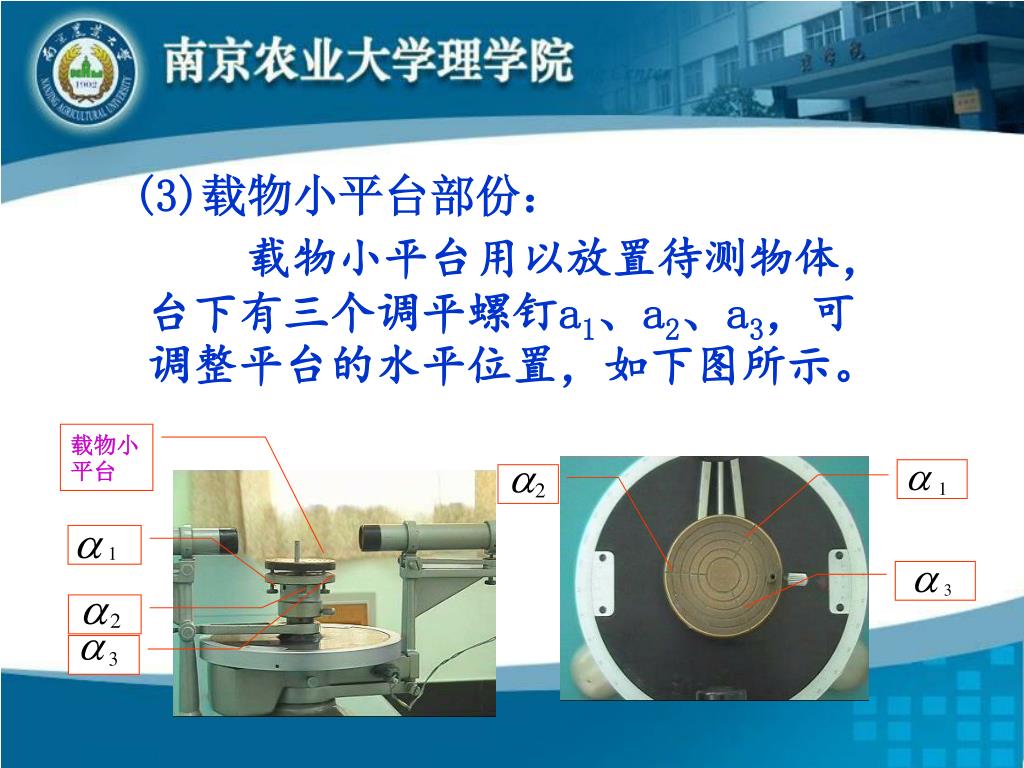

载物小平台 (3)载物小平台部份: 载物小平台用以放置待测物体,台下有三个调平螺钉a1、a2、a3,可调整平台的水平位置,如下图所示。

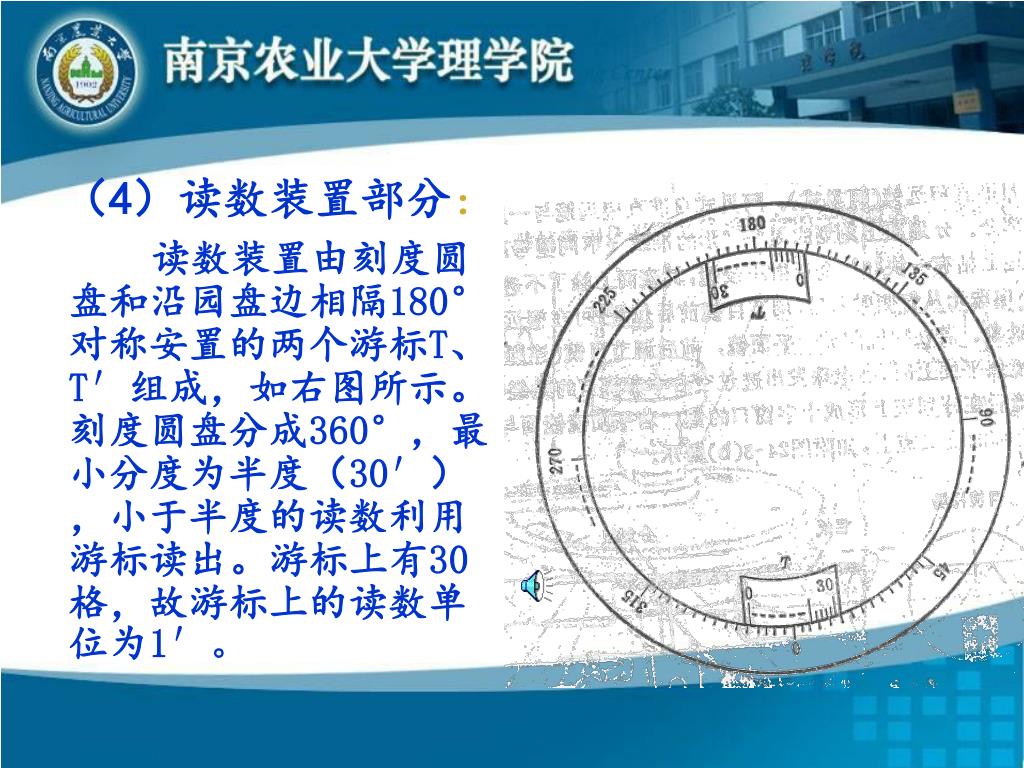

(4)读数装置部分: 读数装置由刻度圆盘和沿园盘边相隔180°对称安置的两个游标T、T′组成,如右图所示。刻度圆盘分成360°,最小分度为半度(30′),小于半度的读数利用游标读出。游标上有30格,故游标上的读数单位为1′。

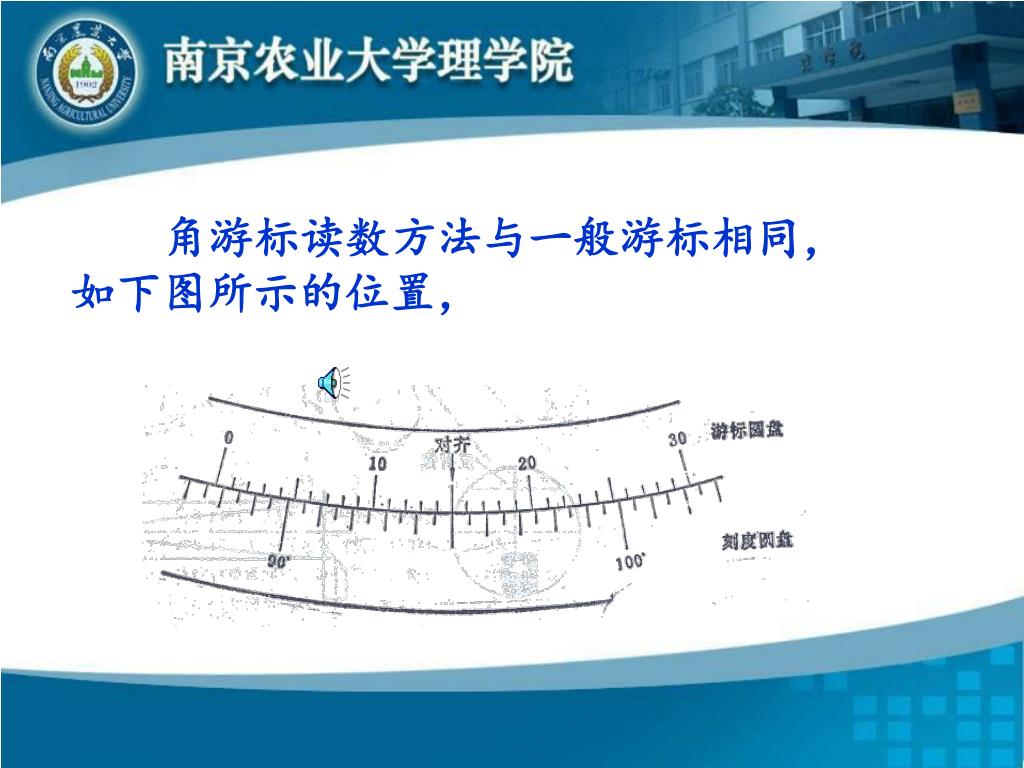

角游标读数方法与一般游标相同,如下图所示的位置,角游标读数方法与一般游标相同,如下图所示的位置,

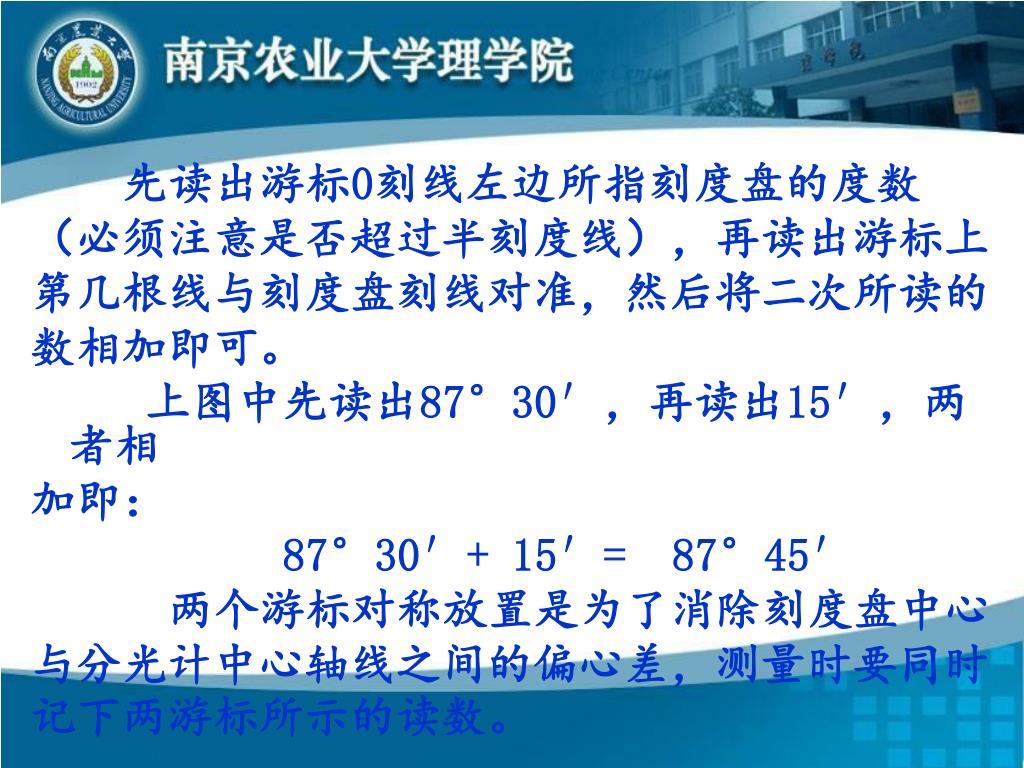

先读出游标0刻线左边所指刻度盘的度数 (必须注意是否超过半刻度线),再读出游标上 第几根线与刻度盘刻线对准,然后将二次所读的 数相加即可。 上图中先读出87°30′,再读出15′,两者相 加即: 87°30′+ 15′= 87°45′ 两个游标对称放置是为了消除刻度盘中心 与分光计中心轴线之间的偏心差,测量时要同时 记下两游标所示的读数。
