  1. Anglicky v odborných předmětech"Support ofteachingtechnicalsubjects in English“ Výukový program: Strojírenská technologie Název programu: Druhy mechanických spojení Vypracoval: Ing. Elena Nová Projekt Anglicky v odborných předmětech, CZ.1.07/1.3.09/04.0002 je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

  2. Druhy mechanických spojení

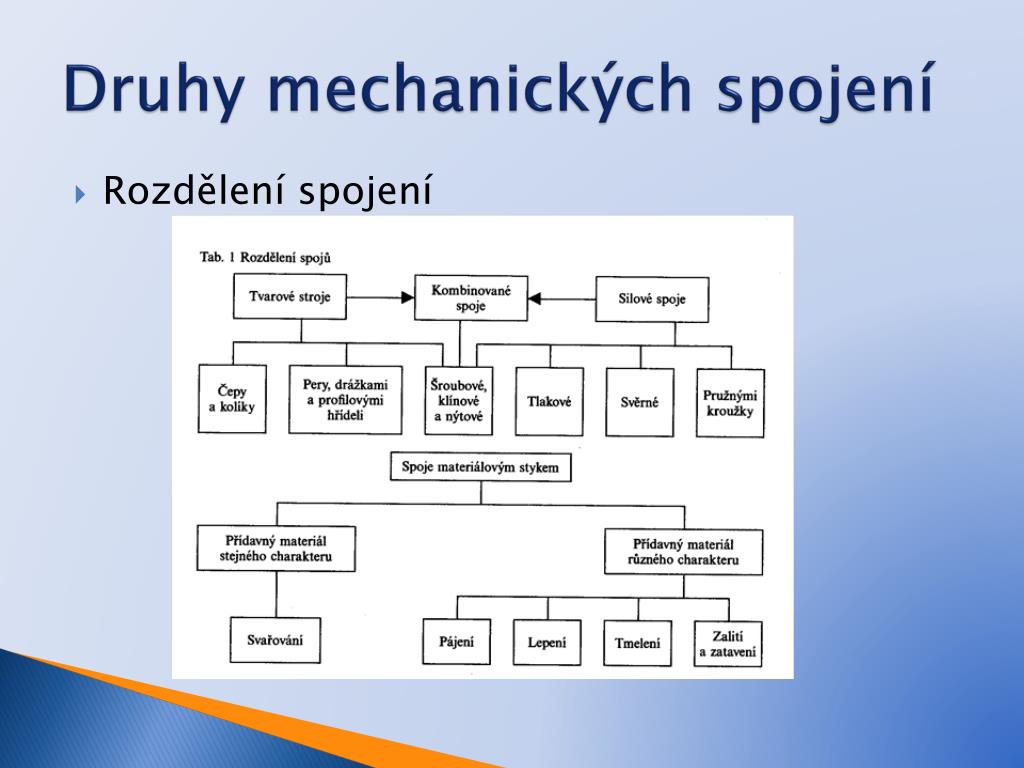

  3. Druhy mechanických spojení • Rozdělení spojení

  4. Druhy mechanických spojení • Důležité spoje: • Tvarové spoje • Třecí spoje • Předepjaté spoje • Spoje s materiá- • lovým stykem

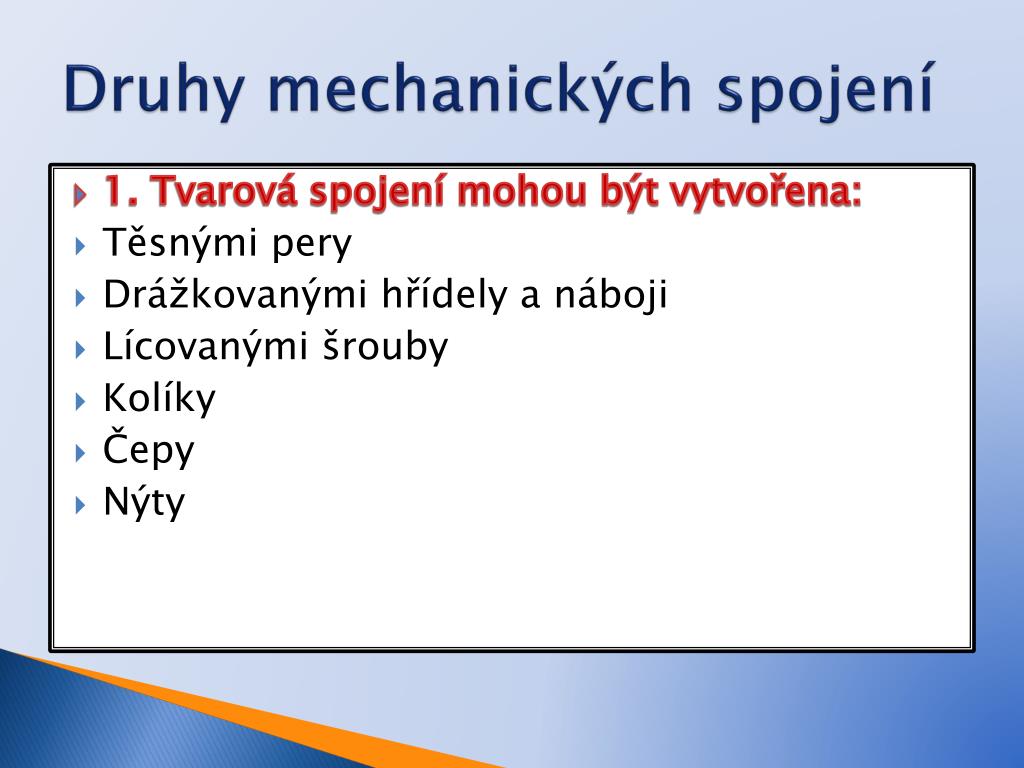

  5. Druhy mechanických spojení • 1. Tvarová spojení mohou být vytvořena: • Těsnými pery • Drážkovanými hřídely a náboji • Lícovanými šrouby • Kolíky • Čepy • Nýty

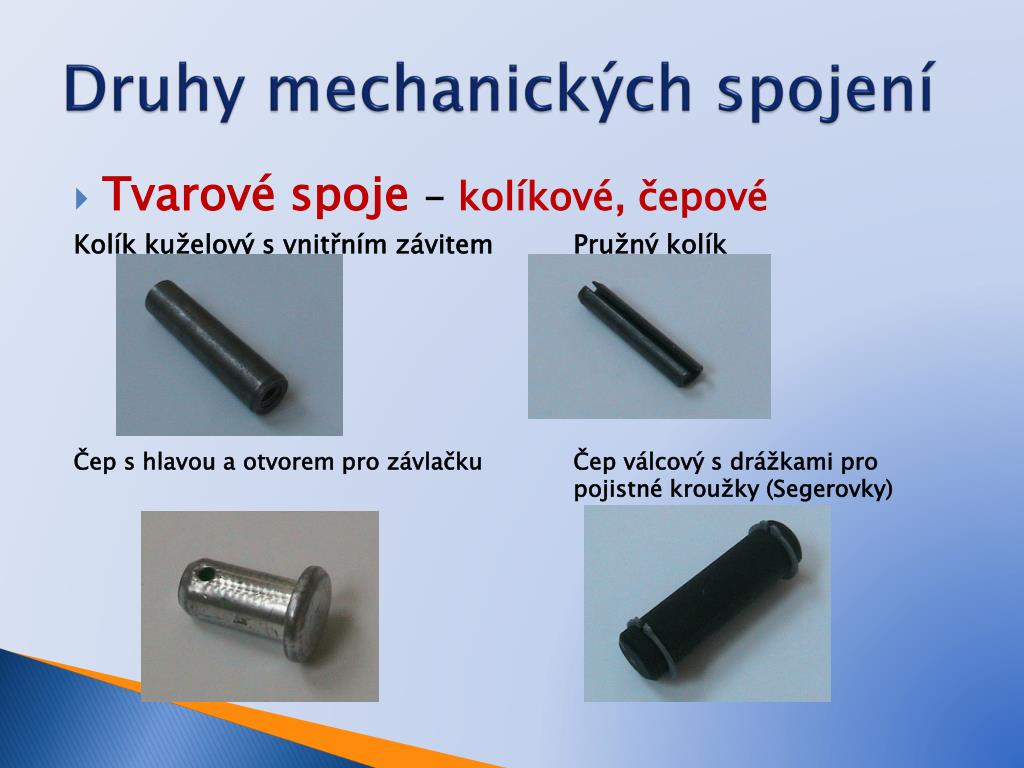

  6. Druhy mechanických spojení • Tvarové spoje- kolíkové, čepové Kolík kuželový s vnitřním závitem Pružný kolík Čep s hlavou a otvorem pro závlačku Čep válcový s drážkami pro pojistné kroužky (Segerovky)

  7. Druhy mechanických spojení • 2. Silová spojení –spojení třením • Svěrné /tlakové/spoje • Kuželové spoje • Šroubové spoje • Spoje třecí spojkou • a)Tlakový spoj hřídele • s nábojem: • b) spoj součásti průchozím šroubem, • zatížený silou kolmou k ose šroubu

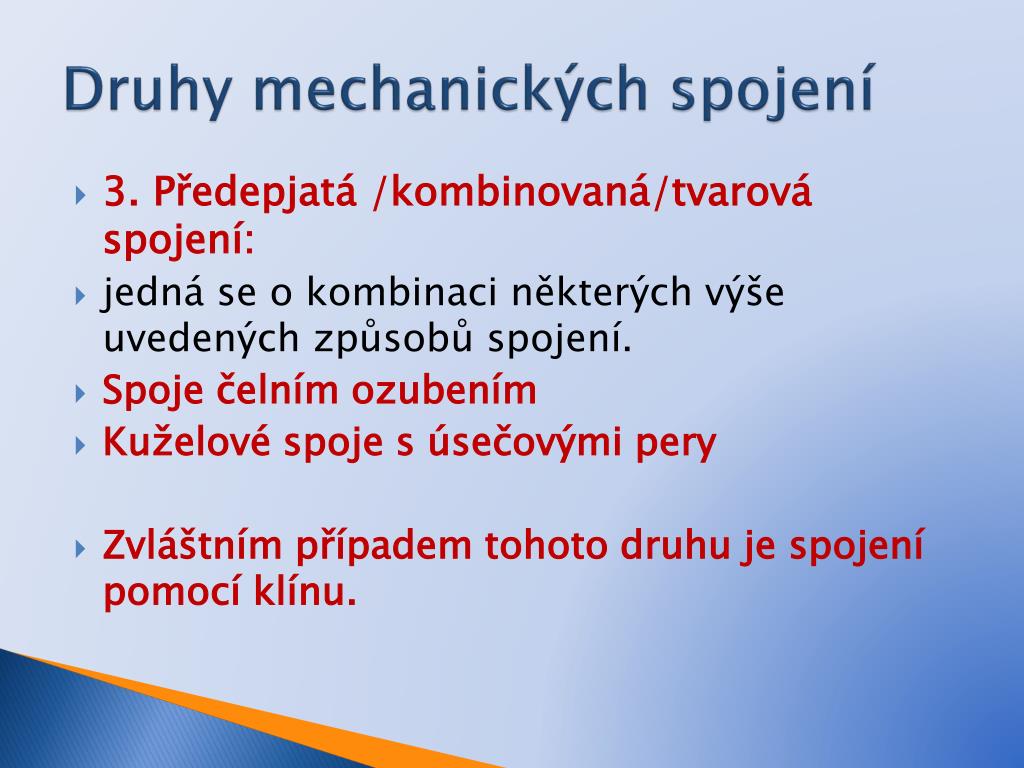

  8. Druhy mechanických spojení • 3. Předepjatá /kombinovaná/tvarová spojení: • jedná se o kombinaci některých výše uvedených způsobů spojení. • Spoje čelním ozubením • Kuželové spoje s úsečovými pery • Zvláštním případem tohoto druhu je spojení pomocí klínu.

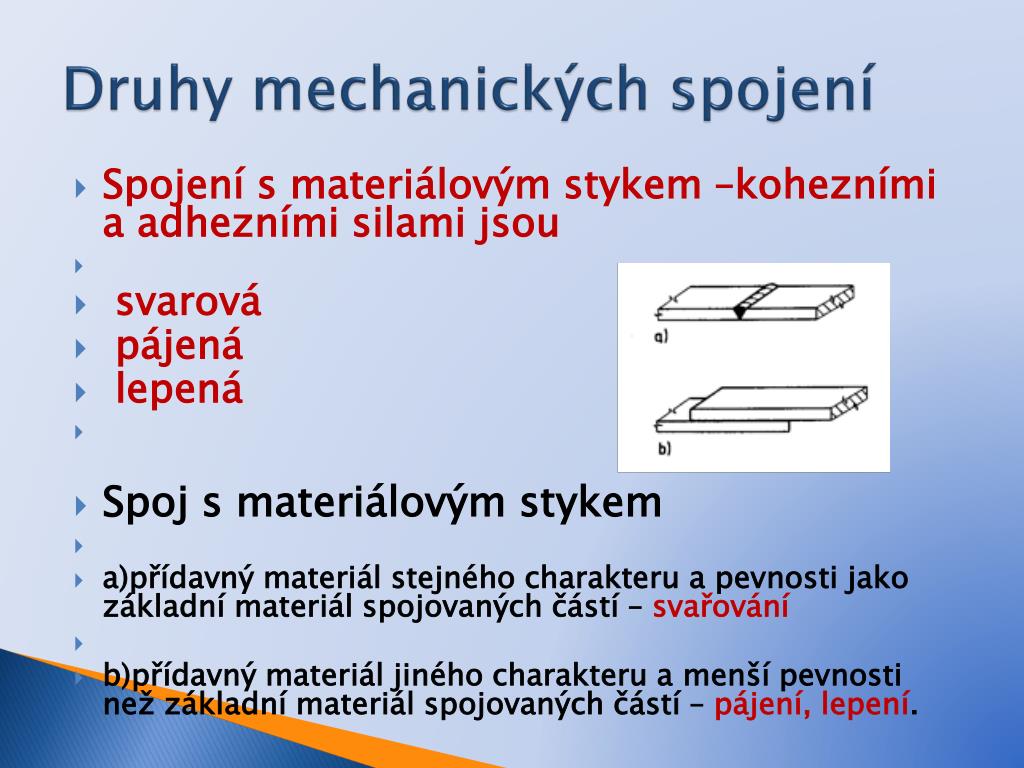

  9. Druhy mechanických spojení • Spojení s materiálovým stykem –kohezními a adhezními silami jsou • svarová • pájená • lepená • Spoj s materiálovým stykem • a)přídavný materiál stejného charakteru a pevnosti jako základní materiál spojovaných částí – svařování • b)přídavný materiál jiného charakteru a menší pevnosti než základní materiál spojovaných částí – pájení, lepení.

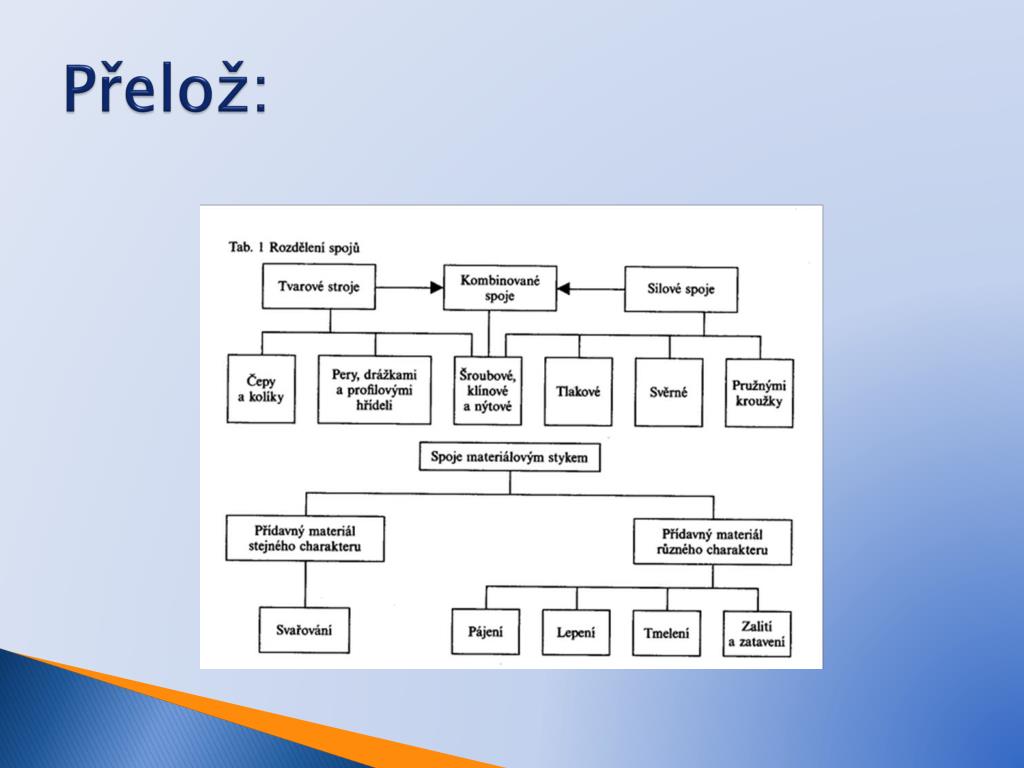

  10. Přelož:

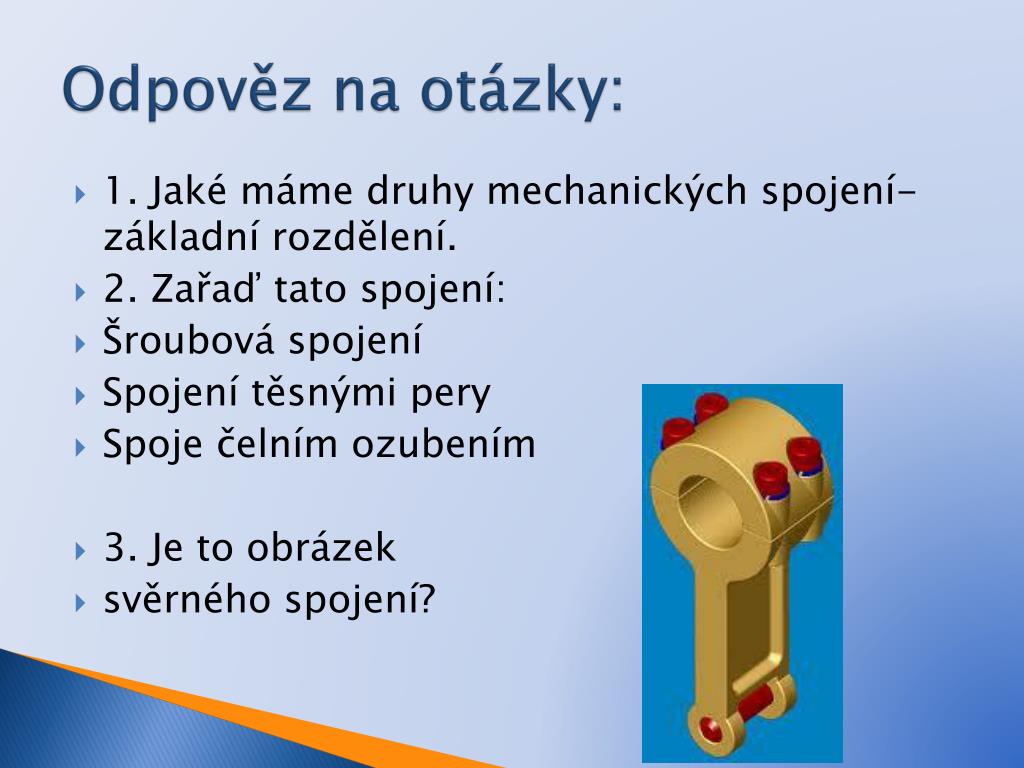

  11. Odpověz na otázky: • 1. Jaké máme druhy mechanických spojení-základní rozdělení. • 2. Zařaď tato spojení: • Šroubová spojení • Spojení těsnými pery • Spoje čelním ozubením • 3. Je to obrázek • svěrného spojení?

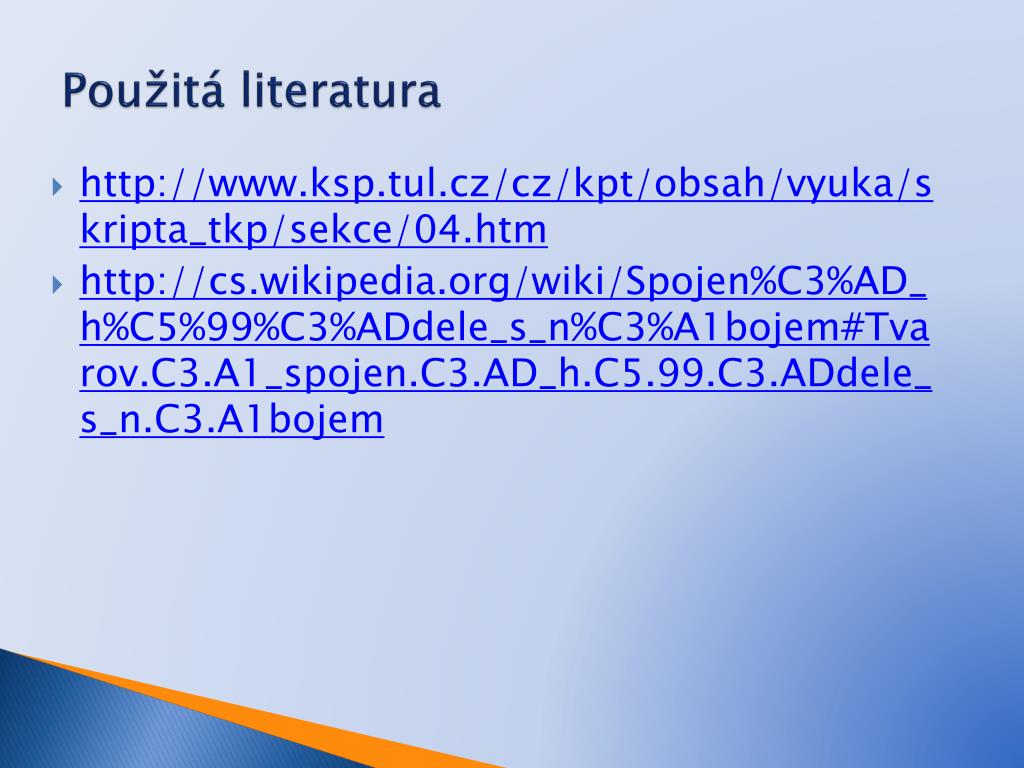

  12. Použitá literatura • http://www.ksp.tul.cz/cz/kpt/obsah/vyuka/skripta_tkp/sekce/04.htm • http://cs.wikipedia.org/wiki/Spojen%C3%AD_h%C5%99%C3%ADdele_s_n%C3%A1bojem#Tvarov.C3.A1_spojen.C3.AD_h.C5.99.C3.ADdele_s_n.C3.A1bojem
