Presentation Transcript
slide2
  • 전자기파
    • 주파수, 파장
    • 가시광선의 파장: 390nm ~ 720nm
slide3
색상, 명도, 채도
  • 색상: 우세주파수의 색
  • 명도: 파형 아래의 면적
  • 채도: Ed- Ew
slide4
눈의 구조
  • 홍채: 빛의 양을 조절
  • 수정체: 초점거리 조절
  • 막대세포: 명암인식
  • 원추세포: 색상인식
slide5
컬러 매칭
  • 580nm 황색 = R(0.25) + G(0.13) + B(0.0)
  • 500nm 근처는?
    • G+B-R
slide6
CIE 컬러 모델
  • Commission Inernationale d'Eclairage
    • 수학적으로 유도된 가상의 삼원색
    • 모두 양의 값
slide7
CIE 정규화
  • x + y + z = 1
  • x, y 가 결정되면 z는 자동으로 결정됨: x,y의 함수로 색 표현

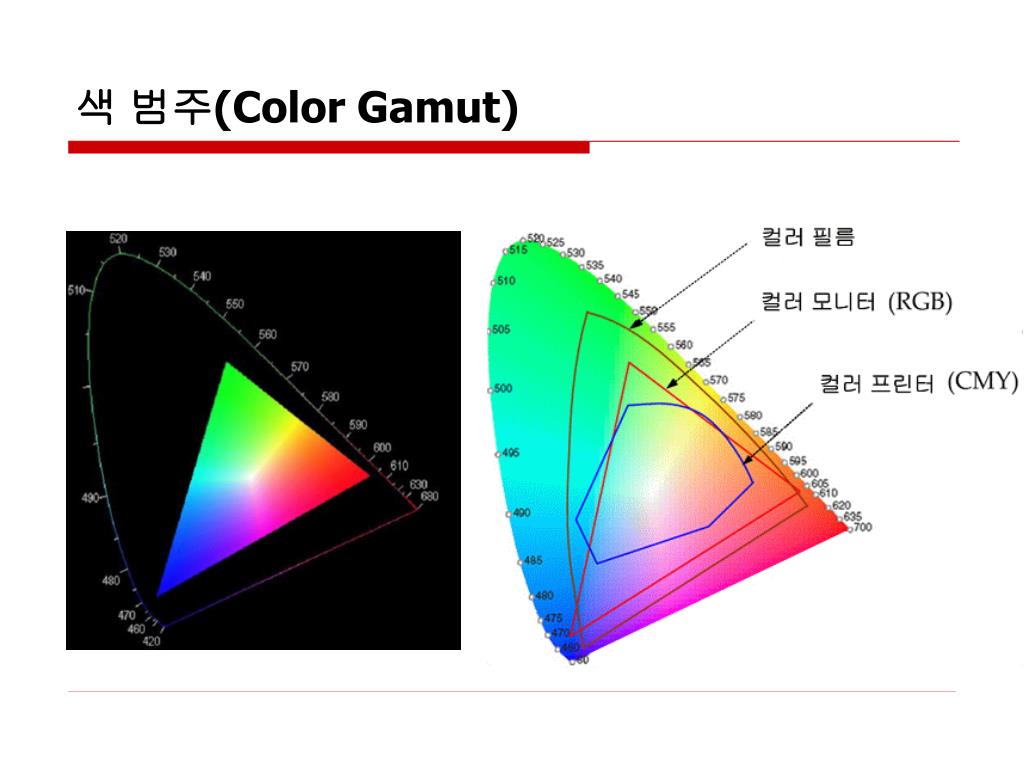

    • CIE 색 범주(Color Gamut)
    • 순색(단일 파장): 경계선, 보색: A와 B
slide10
그 밖의 컬러 모델
  • RGB
  • CMY, CMYK
  • HSV
  • YUV
  • YIQ
cie xyz o k

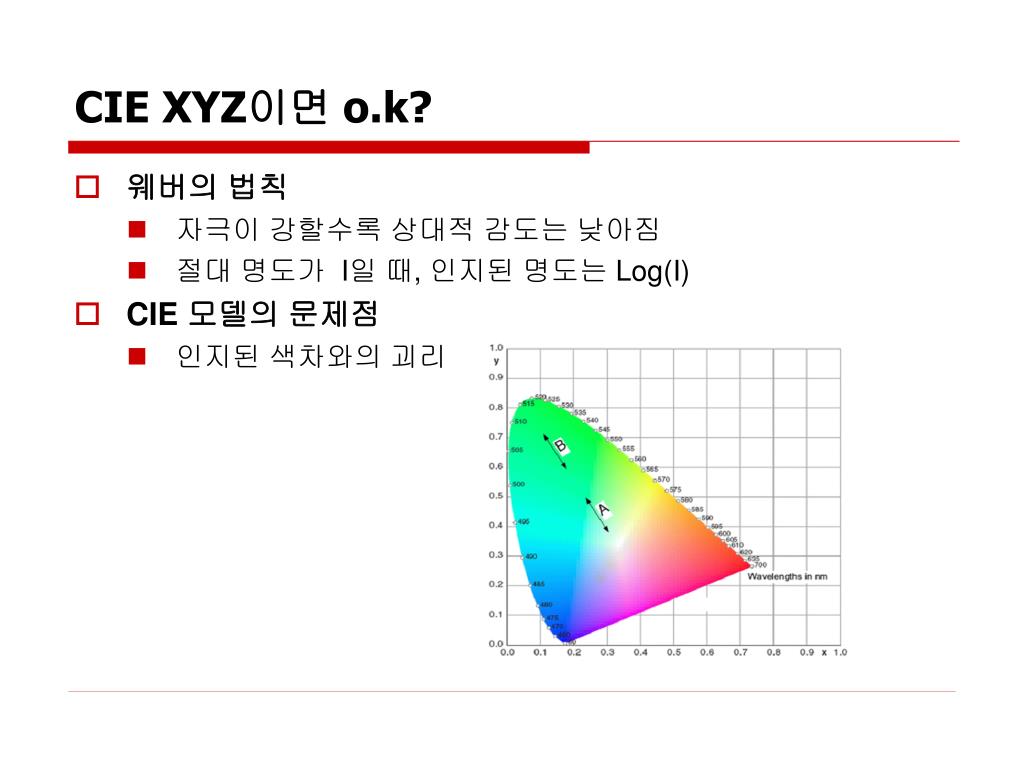

CIE XYZ이면 o.k?
  • 웨버의 법칙
    • 자극이 강할수록 상대적 감도는 낮아짐
    • 절대 명도가 I일 때, 인지된 명도는 Log(I)
  • CIE 모델의 문제점
    • 인지된 색차와의 괴리
cie l a b

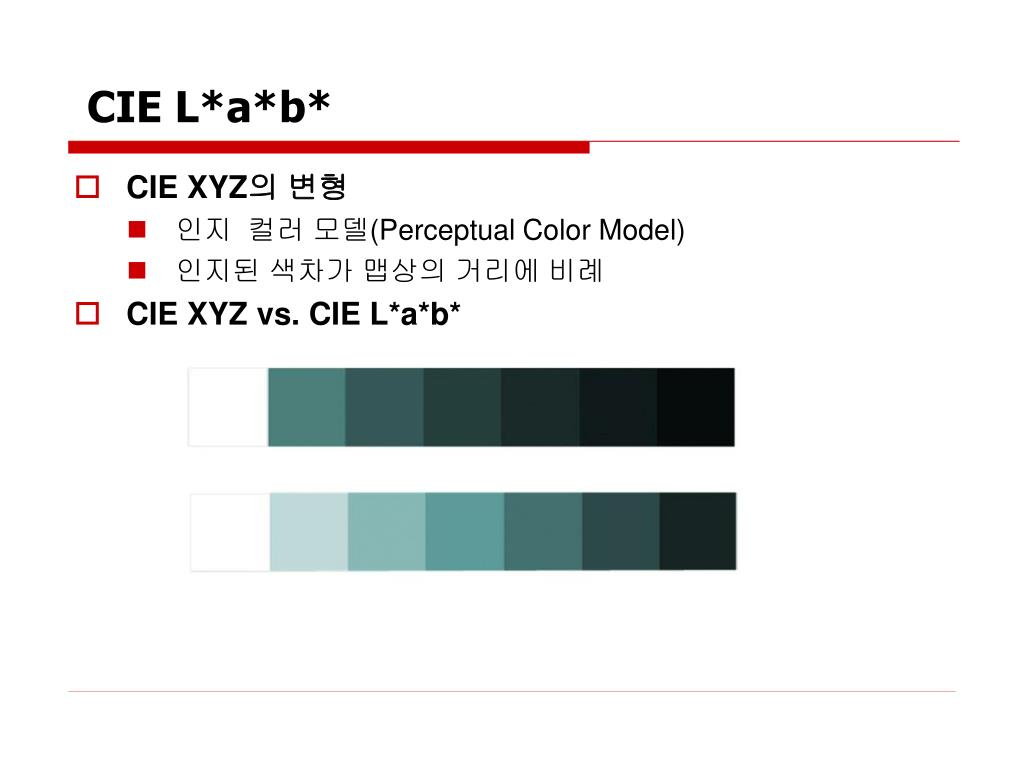

CIE L*a*b*
  • CIE XYZ의 변형
    • 인지 컬러 모델(Perceptual Color Model)
    • 인지된 색차가 맵상의 거리에 비례
  • CIE XYZ vs. CIE L*a*b*
cie l a b1
CIE L*a*b*
  • L*: 명도
  • a*: 녹색에서 적색
  • b*: 청색에서 황색
  • 컬러 인쇄의 표준
cms color management system

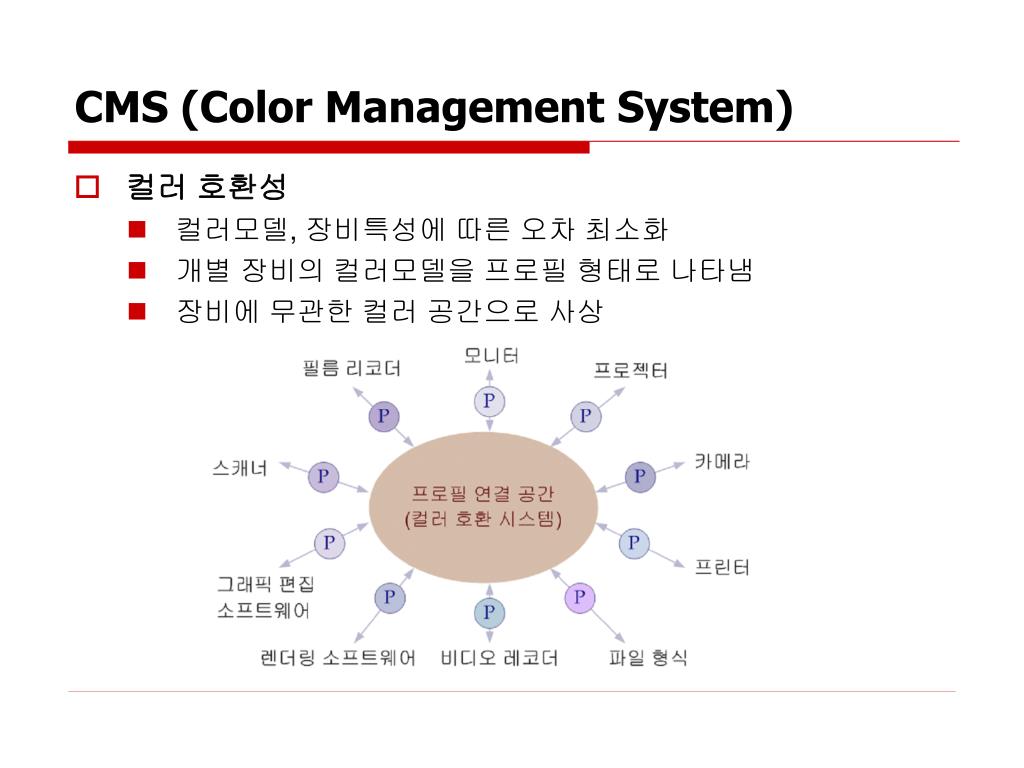

CMS (Color Management System)
  • 컬러 호환성
    • 컬러모델, 장비특성에 따른 오차 최소화
    • 개별 장비의 컬러모델을 프로필 형태로 나타냄
    • 장비에 무관한 컬러 공간으로 사상
slide15
프로필 연결 공간
  • 비유적으로 세계어에 해당함
    • sRGB (Standard RGB)
    • CIE L*a*b*
slide16
흑백을 위한 기술
  • 하프 토우닝 (Halftone)
    • 인쇄물에서 널리 쓰임
slide17
디지털 하프 토우닝
  • 점의 크기 대신 개수 조절
    • 4개의 화소를 한 단위의 평균적 밝기로
    • 실질적으로는 해상도 감소
slide19
감마 수정
  • 모니터의 문제
  • 인점의 밝기는 전자빔의 밝기에 비 선형적
    • (0..255)에서 128은 중간 회색이 아님
slide20
11.2(목) 발표
  • 5조
    • OpenGL과 DirectX의 비교
      • 발전, 역사
      • 버전
        • Mobile 기기용 버전
  • 6조
    • 3D 그래픽스 소프트웨어
      • Maya, 3D Studio Max, SoftImage
