Presentation Transcript
106

ГБОУ НПО ПУ-106Электрическое сопротивление

Преподаватель : Спирина В.М.


106
Родничок знания…

  • Утро доброе, мой друг!

    Просыпается мир снова...

    Сделала Земля свой круг

    И начнем свой день сначала...

    Для начала мы проснемся,

    Миру дружно улыбнемся...

    А потом - все как всегда –

    Каждодневная суета...

Целый день куда-то мчаться...

Опоздать везде бояться...

Жизнь как горная река...

Все бурлит, бурлит всегда...

Почему мы забываем,

что есть в жизни ручеек,

Что река берет начало там,

где бьется родничок...


106
Блок1.Обнаружение сопротивления проводника

Деятельность обучающихся:

  • -в цепь, состоящую из источника тока, ключа , амперметра и лампочки, присоединить проводники , сделанные из разных материалов- железа, меди, никеля.

  • -включить с помощью мышки проводники, получить следующие результаты:




106
Выяснение причин сопротивления проводника электрическому току

1. Опыт показал, что при одинаковом напряжении в цепи сила тока зависит от свойств проводников, включенных в цепь.

2. Это означает, что разные проводники оказывают различное противодействие или сопротивление току.

3. Это сопротивление возникает в результате столкновений электронов с положительными ионами кристаллической решётки металла. При этом замедляется скорость упорядоченного движения электронов и соответственно уменьшается переносимый электронами за единицу времени заряд, т. е. уменьшается сила тока.

4. Разные проводники обладают различным сопротивлением

электрическому току из-за различия в строении их кристаллической решётки.


106
ОК Сопротивление проводника электрическому току

  • Физическая величина, характеризующая свойство проводника препятствовать протеканию тока в этом проводнике , называется

    электрическим сопротивлением.

  • Сопротивление обозначается буквой R.

  • За единицу сопротивления принимают 1 Ом (в честь немецкого учёного Георга Ома , который впервые ввёл это понятие).

  • 1 Ом- это сопротивление такого проводника , в котором при напряжении на концах , равном 1 Вольт, сила тока равна 1А.

  • 1Ом= 1В\1А


106
Вопросы для самоконтроля блока 1. проводника электрическому току

  • 1. Что такое электрическое сопротивление?

  • 2. В чём причина возникновения сопротивления?

  • 3. Что принимают за единицу сопротивления?


106
Блок2. проводника электрическому токуРасчёт сопротивления проводника

  • Причиной сопротивления проводника является взаимодействие электронов с ионами кристаллической решётки металла.

  • Поэтому можно предположить, что сопротивление зависит от его длины, площади поперечного сечения и вещества, из которого он изготовлен.

  • проверить это на опыте, выяснить, что

Сопротивление проводника зависит от:

Длины проводника l

Площади поперечного сечения S

Рода вещества


106
Содержание экспериментальных исследований:а)зависимость сопротивления от длины проводника.

  • Виртуальное оборудование :ВС 4-12В, лампочка на подставке как индикатор тока, ключ, амперметр, набор проволочек разной длины. Соединение- последовательное.

  • Выводы (выбор правильного):

  • 1)Чем длиннее проводник, тем больше его сопротивление

  • 2)Чем длиннее проводник, тем меньше его сопротивление

  • 3)Сопротивление не зависит от длины проводника

  • Подсказка:

  • R=U\I ( 120 Ом, 48 Ом, 12 Ом)


106
Содержание экспериментальных исследований: б) зависимость сопротивления от площади поперечного сечения проводника.

  • Виртуальное оборудование :ВС 4-12В, лампочка на подставке как индикатор тока, ключ, амперметр, набор проволочек разной длины, линейка. Соединение- последовательное. (S= πd2\4)

  • Включить в цепь проводники одинаковой длины, но разной толщины

  • Вывод:

  • 1. Чем больше площадь поперечного сечения, тем больше сопротивление проводника. R---S

  • 2. Чем больше площадь поперечного сечения, тем меньше сопротивление проводника. R---1\S

  • 3. Сопротивление не зависит от площади поперечного сечения.


106
Содержание экспериментальных исследований: в) зависимость сопротивления от вещества, из которого изготовлен проводник.

  • Виртуальное оборудование ВС4-12В, лампочка на подставке как индикатор тока, ключ, амперметр, набор проволочек одинаковой длины и толщины ( стальная, медная , никелевая), линейка.

  • Включить в цепь проводники равной длины и равной толщины, но состоящие из разных веществ

  • Соединение- последовательное.

  • Вывод:

  • 1. Сопротивление проводника зависит от вещества, из которого он изготовлен

  • 2.Сопротивление проводника не зависит от вещества, из которого он изготовлен.


106
Гипотеза: существует « удельное сопротивление».

  • Для того, чтобы учесть зависимость сопротивления проводника от вещества, из которого он изготовлен, ввели величину, которая называется удельным сопротивлением проводника.

  • Удельное сопротивление проводника- это физическая величина, которая показывает, каким сопротивлением обладает изготовленный из данного вещества проводник длиной 1м и площадью поперечного сечения 1мм2.

  • Обозначают буквой ρ

  • (ρ) си= 1 Ом*мм2\м


106

Из всех металлов наименьшим удельным сопротивлением обладают золото, серебро и медь. Это лучшие проводники электричества.Удельное сопротивление некоторых веществ , Ом * мм2\м(при 20*С)


106
Создание теории: удельным сопротивлением обладают золото, серебро и медь. Это получение формулы для расчёта сопротивления проводника

  • Экспериментом установлено, что сопротивление проводника прямо пропорционально его длине, обратно пропорционально площади его поперечного сечения и зависит от вещества, из которого он изготовлен.

    С помощью какой формулы можно вычислить сопротивление проводника?

  • 1. R= ρl\S

  • 2. R= ρS\l

  • 3. R= lS\ρ

R---l

R---1\S

R---ρ


106
Вопросы для самоконтроля блока2: удельным сопротивлением обладают золото, серебро и медь. Это

  • 1. Как сопротивление проводника зависит от его длины, площади поперечного сечения и вещества , из которого он состоит?

  • 2. Что такое удельное сопротивление проводника?

  • 3. Какой прибор называют реостатом? Как устроен реохорд?


106
Опытная проверка теории: удельным сопротивлением обладают золото, серебро и медь. Это Определение удельного сопротивления проводников

  • Оборудование ВС4-12, набор проводников, амперметр, вольтметр лабораторные, ключ, реохорд, реостат.

  • Начертить схему цепи.

  • Собрать цепь. Произвести измерения. Данные внести в таблицу. Вычислить сопротивление проводников и удельное сопротивление в программе Excel . Определить абсолютную и относительную погрешности измерения.

  • Вывод: ρ=ρср+- Δρср Ошибка = …%


106
ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

  • R= R1+R2+R3

  • U=U1+U2+U3

  • I=I1=I2=I3

  • I - сила тока в цепиU - напряжение на концах участка цепиR - полное сопротивление участка цепи


106
ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

  • U1=U2=U

  • I=I1+I2

  • 1\R= 1\R1+1\R2

  • I - сила тока в неразветвленном участке цепиU - напряжение на концах участка цепиR - полное сопротивление участка цепи


106
Вспомнили, как подключаются измерительные приборы:

  • Амперметр - включается последовательно с проводником, в котором измеряется сила тока.

  • Вольтметр - подключается параллельно проводнику , на котором измеряется напряжение


106
Блок3. Проверка зависимости сопротивления от температурыпроводника

  • Отчёт группы по работе с ПДЗСТ.

    Зависимость сопротивления проводника R от температуры следующая:

  • При нагревании размеры проводника меняются мало, а в основном меняется удельное сопротивление.

  • Почему? Как это определили? По свечению лампочки.

    Вывод:

  • удельное сопротивление проводника зависит от температуры. Зависимость- прямая.

  • Нашли в ЦОРе формулу:

    ρ=ρ0 (1+αt)

    где ро - удельное сопротивление при 0*С,t - температура,- температурный коэффициент сопротивления( т.е. относительное изменение удельного сопротивления проводника при нагревании его на один градус)


106
Выяснение особенности температурной зависимости сопротивления

Сопротивление проводника при изменении температуры можно рассчитать по формуле:

R = Ro ( 1 + αt )

где Ro - сопротивление проводника при 0 градусов Цельсия, t - температура проводника, α- температурный коэффициент сопротивления.

Обычно для чистых металлов принимается α =1\273 К С ростом температуры увеличивается удельное сопротивление металла, увеличивается сопротивление проводника и уменьшается электрический ток в цепи.


106
Сверхпроводимость температурной зависимости сопротивления

  • У некоторых металлов при температуре, близкой к абсолютному нулю, сопротивление скачком уменьшается до нуля (явление сверхпроводимости).

  • О T, К

R, Ом


106
Сверхпроводимость температурной зависимости сопротивления

  • Явление сверхпроводимости

  • Открытие низкотемпературной сверхпроводимости: 1911г. - голландский ученый Камерлинг - Оннеснаблюдается при сверхнизких температурах (ниже 25 К) во многих металлах и сплавах;при таких температурах удельное сопротивление этих веществ становится исчезающе малым.

  • В 1957 г. дано теоретическое объяснение явления сверхпроводимости:Купер (США), Боголюбов (СССР)

  • 1957г. опыт Коллинза: ток в замкнутой цепи без источника тока не прекращался в течение 2,5 лет.

  • В 1986 г. открыта (для металлокерамики) высокотемпературная сверхпроводимость (при 100 К).

  • Трудность достижения сверхпроводимости:- необходимость сильного охлаждения вещества

  • Область применения:- получение сильных магнитных полей;- мощные электромагниты со сверхпроводящей обмоткой в ускорителях и генераторах.

  • В настоящий момент в энергетикесуществует большая проблема- большие потери электроэнергии при передаче ее по проводам.

  • Возможное решение проблемы:при сверхпроводимости сопротивление проводников приблизительно равно 0и потери энергии резко уменьшаются.


106
Контрольные вопросы к блоку3 температурной зависимости сопротивления

1. Какой проводимостью обладают металлы?Чем это объясняется?

2. Какова зависимость сопротивления металлических проводников от температуры?

3. Что такое сверхпроводимость?


106

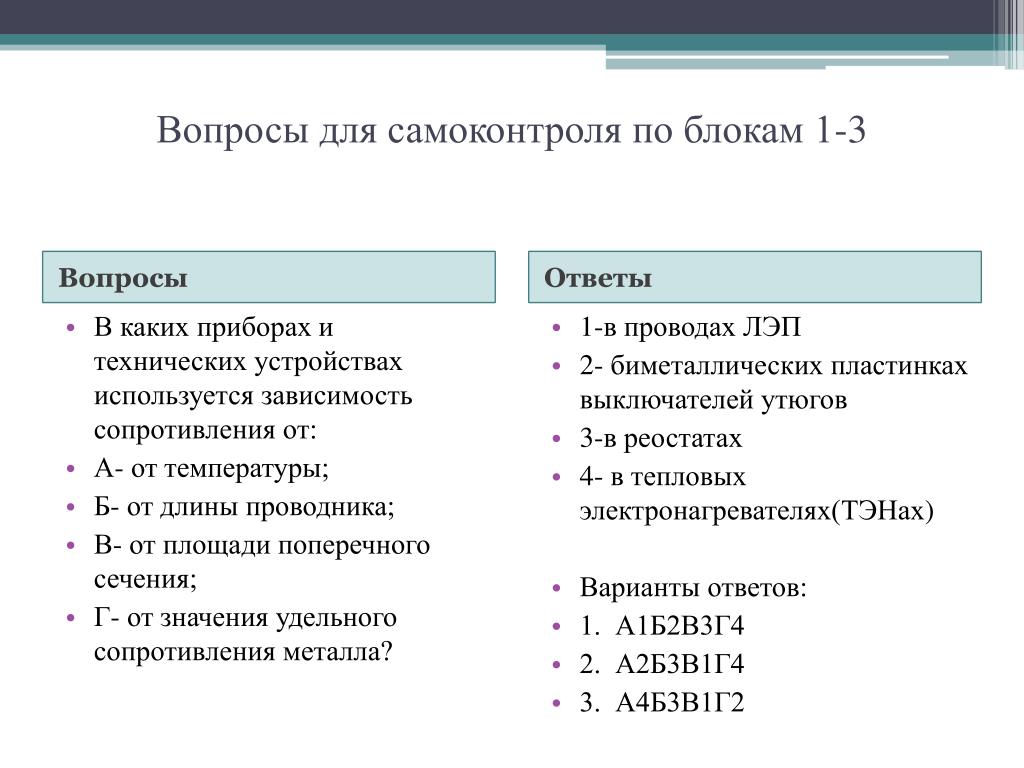

Вопросы для самоконтроля по блокам 1-3

Вопросы

Ответы

  • В каких приборах и технических устройствах используется зависимость сопротивления от:

  • А- от температуры;

  • Б- от длины проводника;

  • В- от площади поперечного сечения;

  • Г- от значения удельного сопротивления металла?

  • 1-в проводах ЛЭП

  • 2- биметаллических пластинках выключателей утюгов

  • 3-в реостатах

  • 4- в тепловых электронагревателях(ТЭНах)

  • Варианты ответов:

  • 1. А1Б2В3Г4

  • 2. А2Б3В1Г4

  • 3. А4Б3В1Г2


106

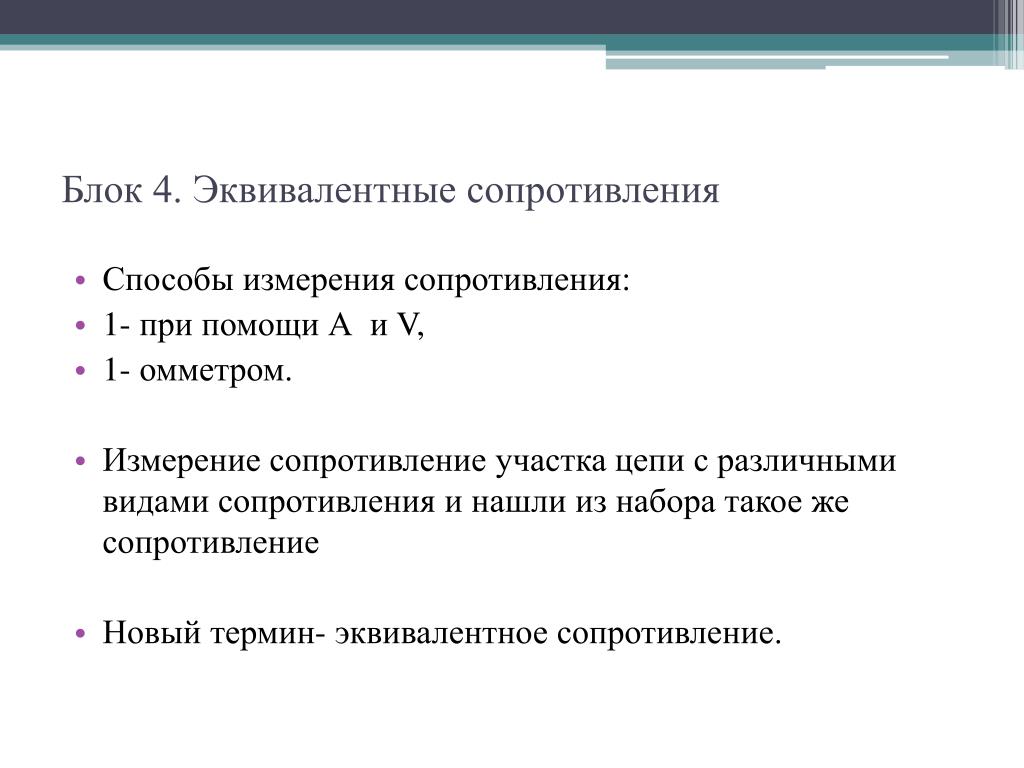

Блок 4. Эквивалентные сопротивления

  • Способы измерения сопротивления:

  • 1- при помощи А и V,

  • 1- омметром.

  • Измерение сопротивление участка цепи с различными видами сопротивления и нашли из набора такое же сопротивление

  • Новый термин- эквивалентное сопротивление.


106
Закон Ома для участка цепи сопротивления

  • I=U\R

  • Сила тока на участке цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению участка.


106
Закон Ома для полной цепи сопротивления

  • I=E\R+r

  • Сила тока в замкнутой цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна полному сопротивлению цепи


106
Сопротивление( сопротивлениясинквейн)

  • Синквейн – это пятистрочная стихотворная форма. Правила составления синквейна:-1 строка – одно слово, обычно существительное, отражающее  главную идею;-2 строка – два слова, прилагательные, описывающие основную мысль;-3 строка – три слова, глаголы, описывающие действия в  рамках темы;-4 строка - фраза из нескольких слов, выражающая отношение к теме;-5 строка – одно слово (ассоциация, синоним к теме, существительное, допускается описательный оборот, эмоциональное отношение к теме).

  • СопротивлениеКровавое, жестокоеОбороняются, убивают, ранят.Бессмысленная трата времени.Всё зря.

  • СопротивлениеСильное, слабое,Заставляет, принуждает, защищает.Нельзя сдаваться, надо сопротивляться.Не заставите!

  • Сопротивление.Ожесточенное, героическое.Убивает, защищается, вынуждает.Раскрывает характер человекаГерои!


106
Интеллектуальная игра"Законы постоянного тока" .

  • Цель: прочность знаний и умений , которые учащиеся получили на учебном занятии, их сообразительность и находчивость, которые помогут им в предстоящей работе.

  • Учебно-воспитательные задачи:

  • Используя творческий потенциал класса организовать и направить групповую и индивидуальную деятельность учащихся.

  • В игровой форме развить у учащихся интерес к физике, расширить научный кругозор учащихся.

  • Вовлечь в творческую работу по физике как можно большее число детей.

  • Оснащение: Презентация «Интеллектуальная ИГРА.», выполненная учителем, компьютер с проектором, экран; таблички с названием команд; приборы для проведения экспериментального конкурса, физическое домино, «черный ящик» с часами, работающими на батарейке.

  • Технология игры (по принципу телевизионной игры «Своя игра» и «Самый умный» в форме презентации через программу PowerPoint). Из учащихся выбираются две команды по 5 -7 человек, один из которых назначается капитаном команды. Даётся домашнее задание: придумать название команды, девиз, приветствие и выучить стихи .


106
Радость познания постоянного тока" .

  • Науку все глубже постигнуть стремись,Познанием вечного жаждой томись.Лишь первых познаний блеснет тебе свет,Узнаешь: предела для знания нет. ФИРДОУСИ (Персидский и таджикский поэт, 940-1030г.г.)


106

Он открыл один из важнейших точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ.

Он открыл один из важнейших точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ.

Он открыл один из важнейших точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ.


106

Порешаем точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ. !

  • ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ.Электрическая цепь состоит из источника тока с ЭДС, равной 10В, и внутренним сопротивлением 1 Ом, резистора сопротивлением 4 Ом. Чему равна сила тока в цепи?

    2. ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ. Чему равно сопротивление обмотка катушки электромагнита, если по катушке течёт ток 1 А. при напряжении в ней 220 В?

    3.СОПРОТИВЛЕНИЕ ПРОВОДНИКА. Сколько метров никелиновой проволоки сечением 0,1 мм2 потребуется для изготовления реостата сопротивлением 180 Ом? Удельное сопротивление никелина равно 0,042 Ом*мм2/м.

    4.

    РАБОТА И МОЩНОСТЬ ТОКА. Найдите работу, совершаемую силами электрического поля при прохождении зарядом 3мкКл разности потенциалов 220В? (0,65мДж)

    5. ЗАКОН ДЖОУЛЯ-ЛЕНЦА. В проводнике сопротивлением 20 Ом сила тока 15А. Найдите количество теплоты, выделяемое в проводнике за минуту. (270кДж)


106

10. ЭКСПЕРИМЕНТ. точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ.

Собрать электрическую цепь, состоящую из: источника,7 проводов, лампы, выключателя, реостата, амперметра, вольтметра. Вычислить сопротивление и мощность лампы. Максимальное количество 5 баллов.

10. ЭКСПЕРИМЕНТ.

  • Собрать электрическую цепь, состоящую из: источника,7 проводов, лампы, выключателя, реостата, амперметра, вольтметра. Вычислить сопротивление и мощность лампы.

  • Максимальное количество 5 баллов.


106
11 точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ. .Черный ящик.

  • В этом ящике находится домашний прибор, который использует постоянный электрический ток.


106
Чудеса точных законов электричества в 1785 г. удивительно напоминающий закон всемирного тяготения, используя для этого крутильные весы. Прибор, использованный им, лишний раз доказывает, что изобретательность человеческого ума не знает границ.

  • Я еще не устал удивляться

  • Чудесам, что есть на земле.

  • Телевизору, голосу раций,

  • Вентилятору на столе.

  • Самолеты летят сквозь тучи,

  • Ходят по морю корабли.

  • Как до этих вещей могучих.

  • Домечтаться люди могли,

  • Я вверяю себя трамваю,

  • Я гляжу на экран кино.

  • Эту технику понимая,

  • Изумляюсь ей все равно.

  • Ток по проволоке струится,

  • Спутник ходит по небесам,

  • Человеку стоит дивиться

  • Человеческим ЧУДЕСАМ!!
