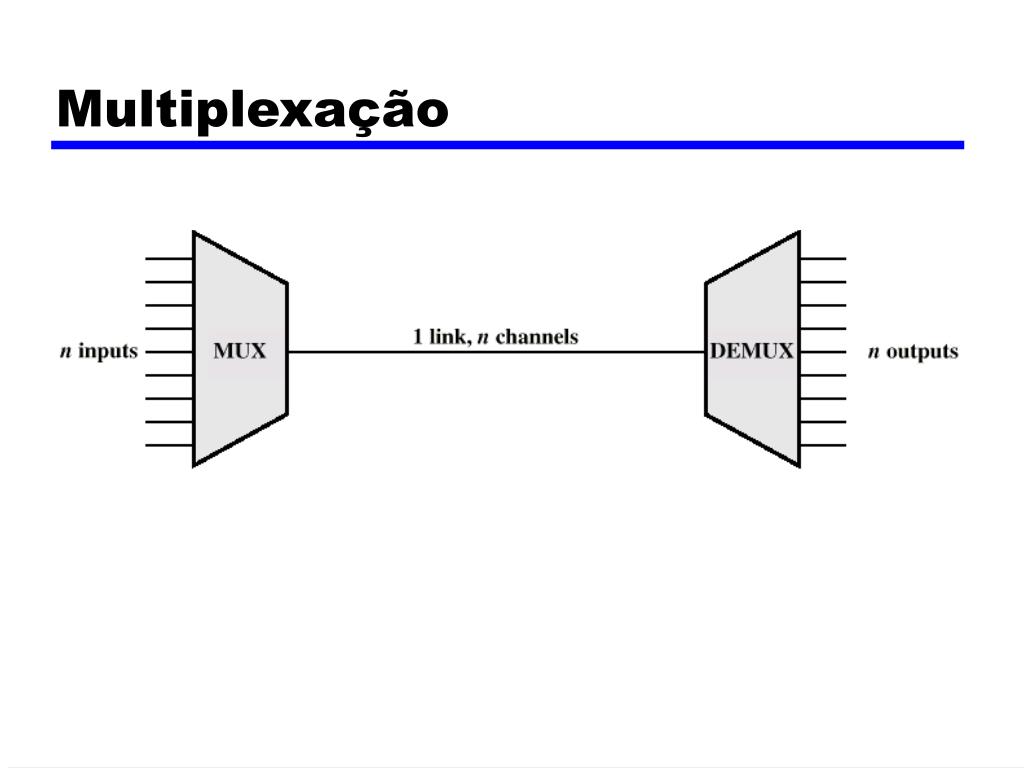

  1. Multiplexação

  2. Multiplexação • FDM - Frequency Division Multiplexing • TDM - Time Division Multiplexing • Síncrono • Estatístico

  3. Multiplexação por Vivisão de Frequência • FDM - Frequency Division Multiplexing • Largura de banda do meio excede os requisitos de canais individuais • Cada sinal é modulado para uma freqüência portadora • Freqüencias portadoras são separadas - sinais sem sobreposição • e.g. rádio em difusão • canal alocado mesmo que nao tenha tráfego de dados

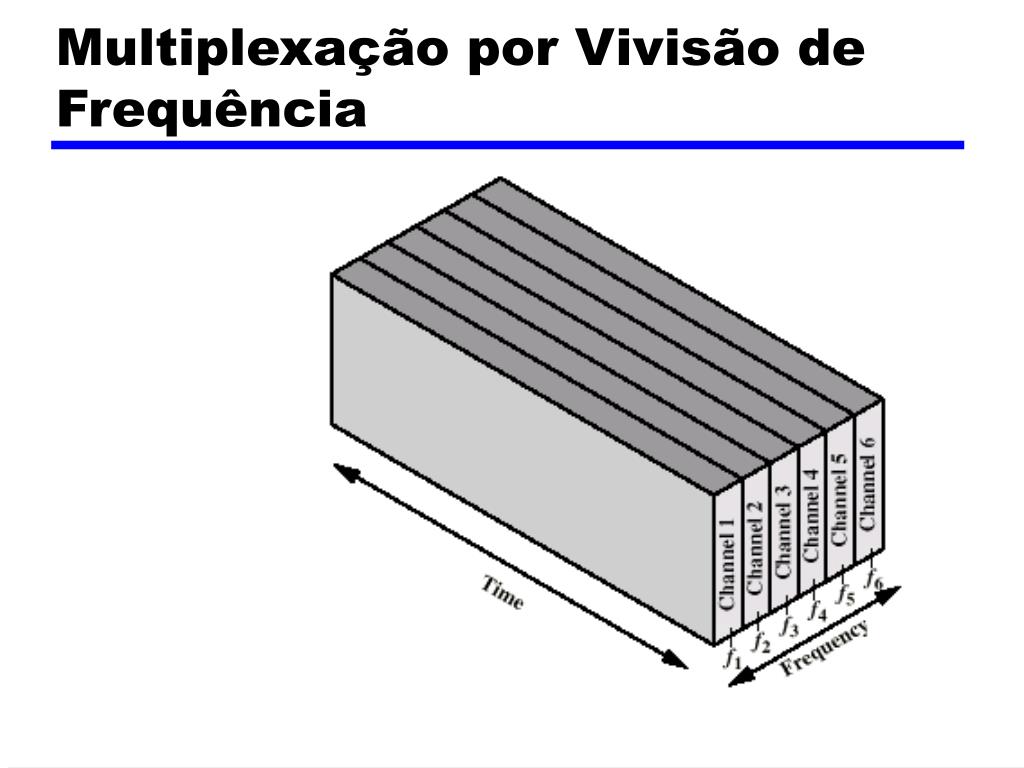

  4. Multiplexação por Vivisão de Frequência

  5. Sistema FDM

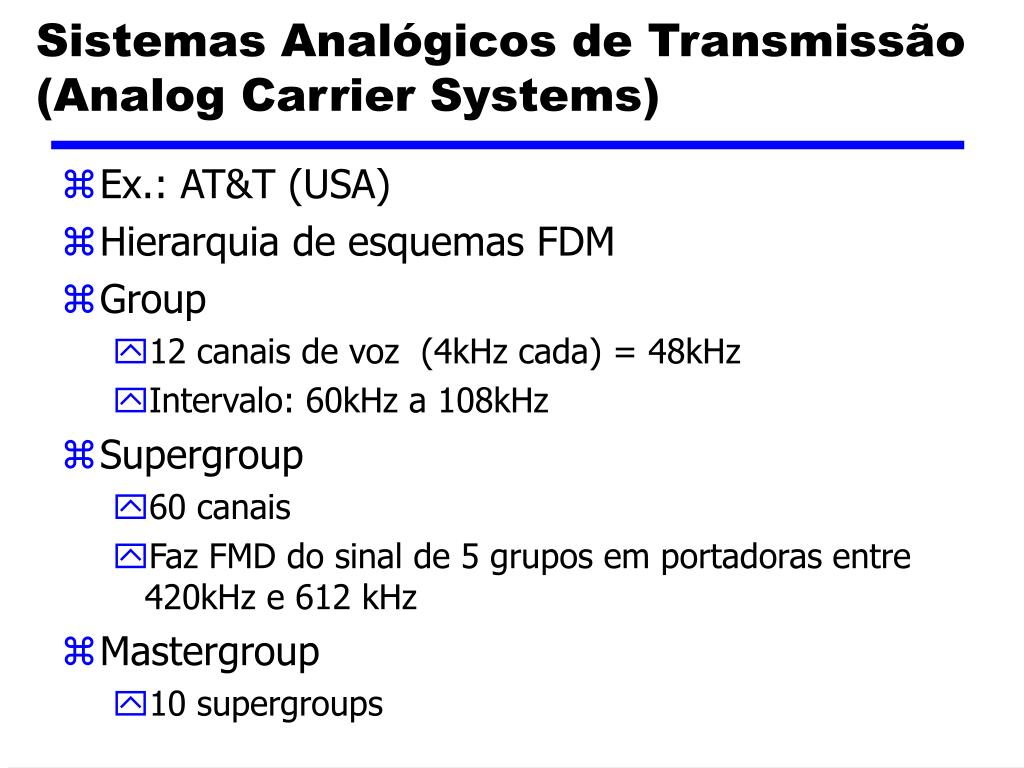

  6. Sistemas Analógicos de Transmissão(Analog Carrier Systems) • Ex.: AT&T (USA) • Hierarquia de esquemas FDM • Group • 12 canais de voz (4kHz cada) = 48kHz • Intervalo: 60kHz a 108kHz • Supergroup • 60 canais • Faz FMD do sinal de 5 grupos em portadoras entre 420kHz e 612 kHz • Mastergroup • 10 supergroups

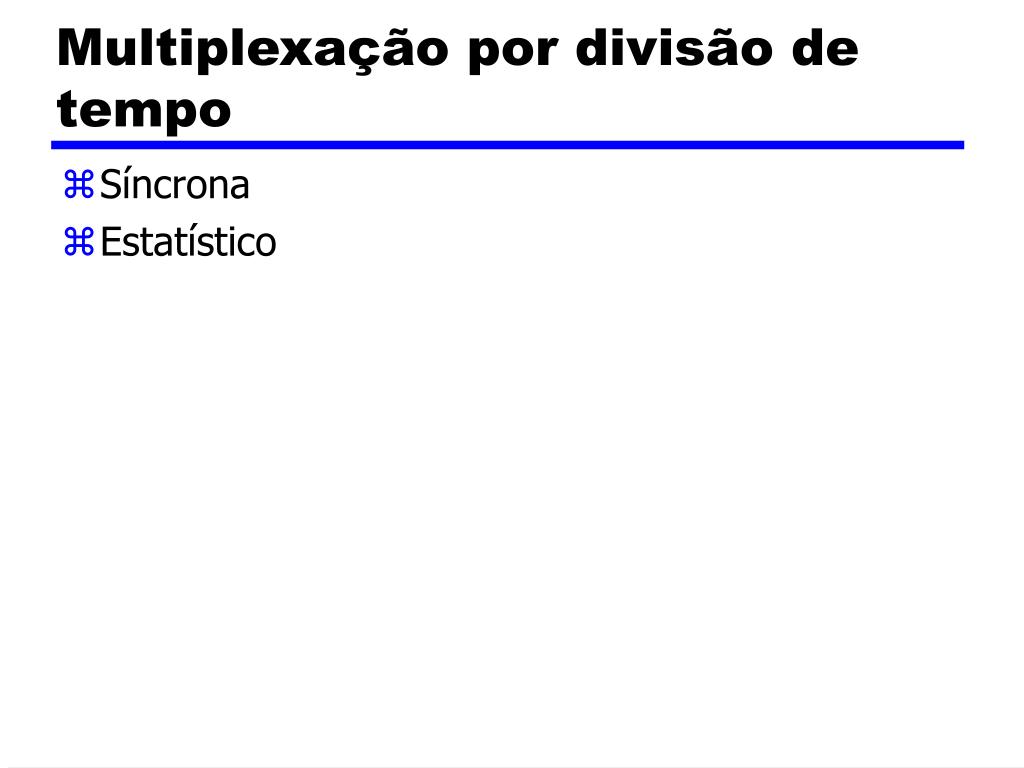

  7. Multiplexação por divisão de tempo • Síncrona • Estatístico

  8. Multiplexação por divisão de tempo - Síncrona • Largura de banda do meio excede a taxa de dados do sinal a ser transmitido • Múltiplos sinais entrelaçados no tempo • Blocos • Slots (faixas) de tempo pré-associadas e fixas • Slots de tempo associados mesmo se não forem transmitidos dados • Slots de tempo não tem que ser distribuídos igualmente entre fontes

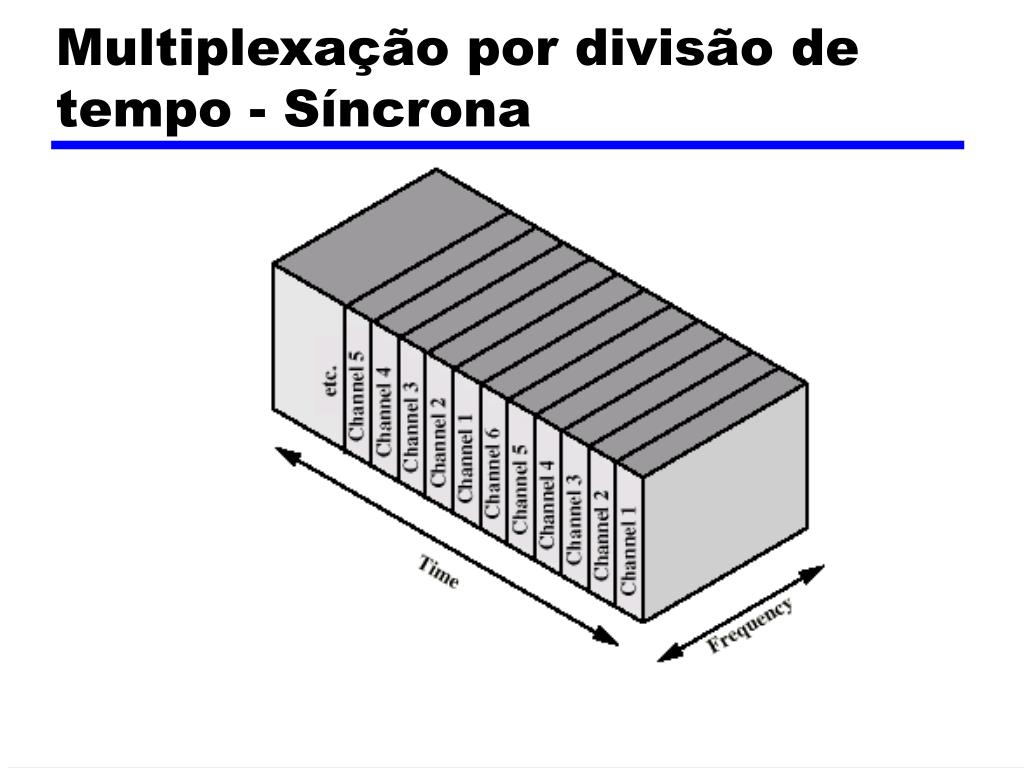

  9. Multiplexação por divisão de tempo - Síncrona

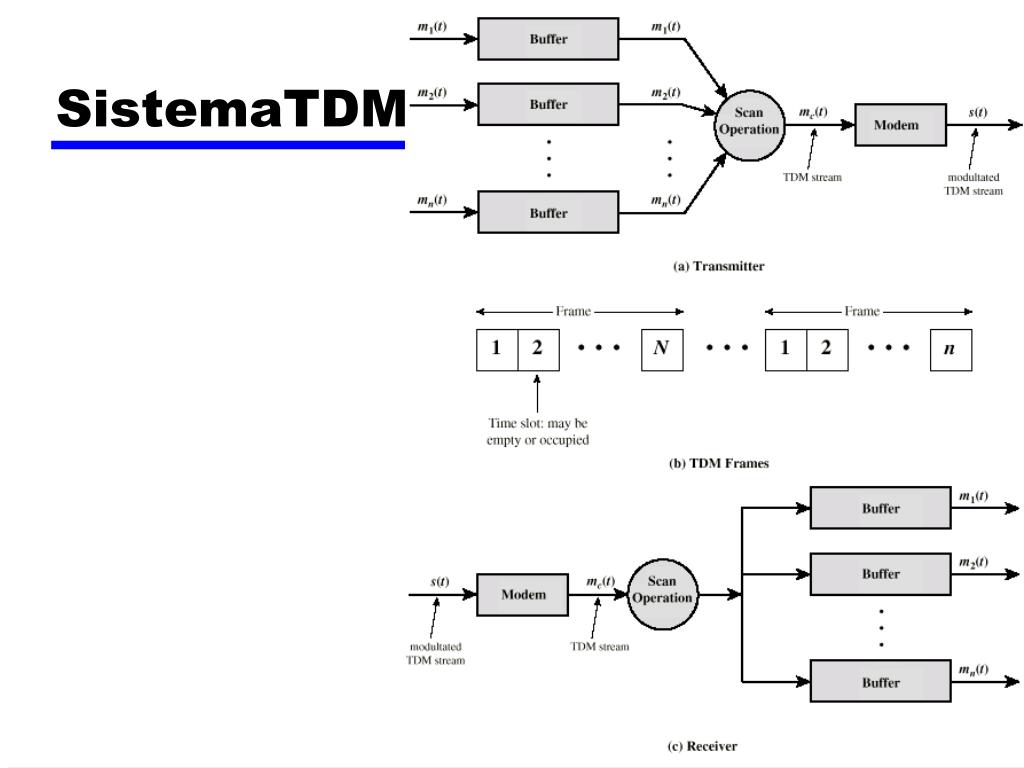

  10. SistemaTDM

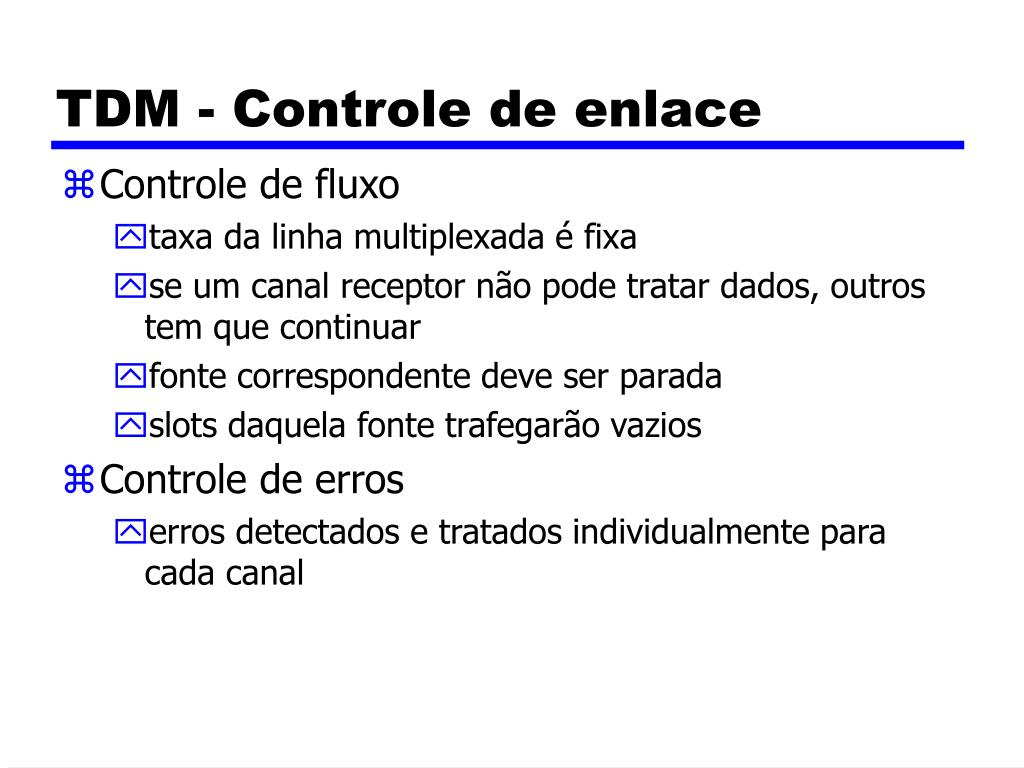

  11. TDM - Controle de enlace • Controle de fluxo • taxa da linha multiplexada é fixa • se um canal receptor não pode tratar dados, outros tem que continuar • fonte correspondente deve ser parada • slots daquela fonte trafegarão vazios • Controle de erros • erros detectados e tratados individualmente para cada canal

  12. Funcionamento do TDM

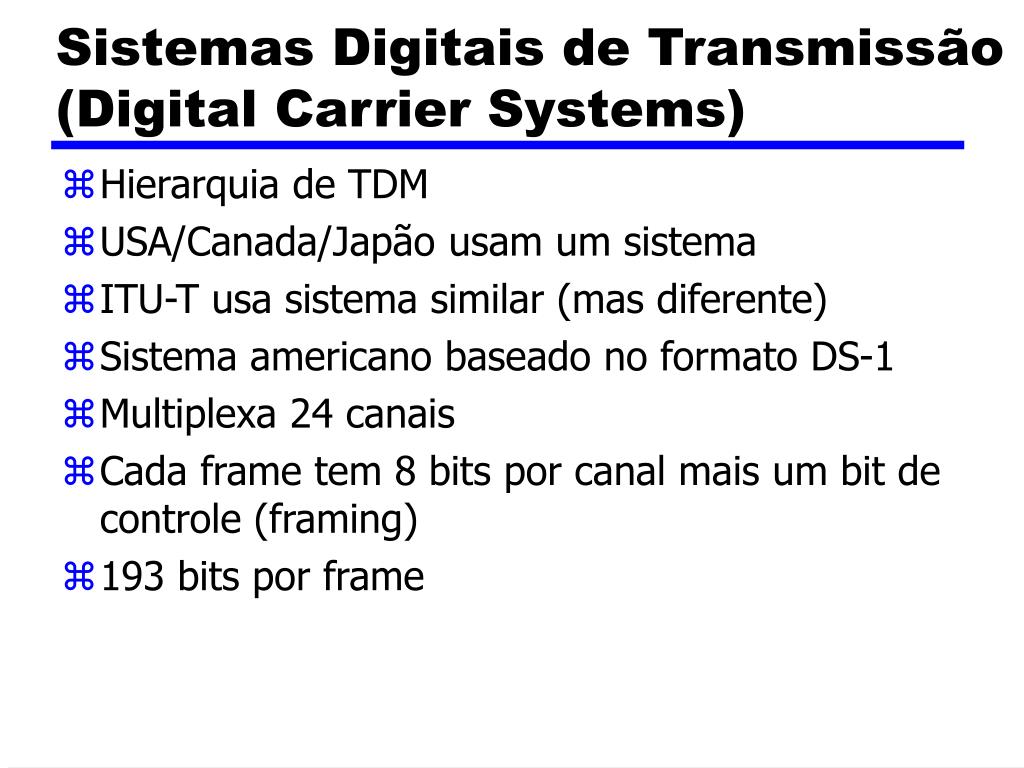

  13. Sistemas Digitais de Transmissão (Digital Carrier Systems) • Hierarquia de TDM • USA/Canada/Japão usam um sistema • ITU-T usa sistema similar (mas diferente) • Sistema americano baseado no formato DS-1 • Multiplexa 24 canais • Cada frame tem 8 bits por canal mais um bit de controle (framing) • 193 bits por frame

  14. Digital Carrier Systems (2) • Para voz, usando PCM, cada canal tem 8000 amostras de 8 bits por segundo • Cada frame carrega uma 8 bits de cada canal • Taxa de dados 8000x193 = 1.544Mbps • Cinco de cada 6 frames tem amostras PCM de 8 bits • Sexto frame tem 7 bits PCM e um bit de sinalização • Bit para info de controle - abertura, fim de chamada • Ds-2 tem 4 DS-1 ou 96 canais de voz=6.312Mbps • Ds-3 tem 672 canais de voz = 44.732Mbps • Ds-4 tem 4032 canais de voz = 274.176 Mbps

  15. TDM Estatístico • Com TDM Síncrono, muitos slots de tempo são perdidos • TDM estatístico aloca slots de tempo dinamicamente baseado na demanda • Multiplexador “escaneia” linhas de entrada e coleciona dados até ter um frame cheio • Taxa de dados na linha menor que o agregado das taxas das linhas de entrada

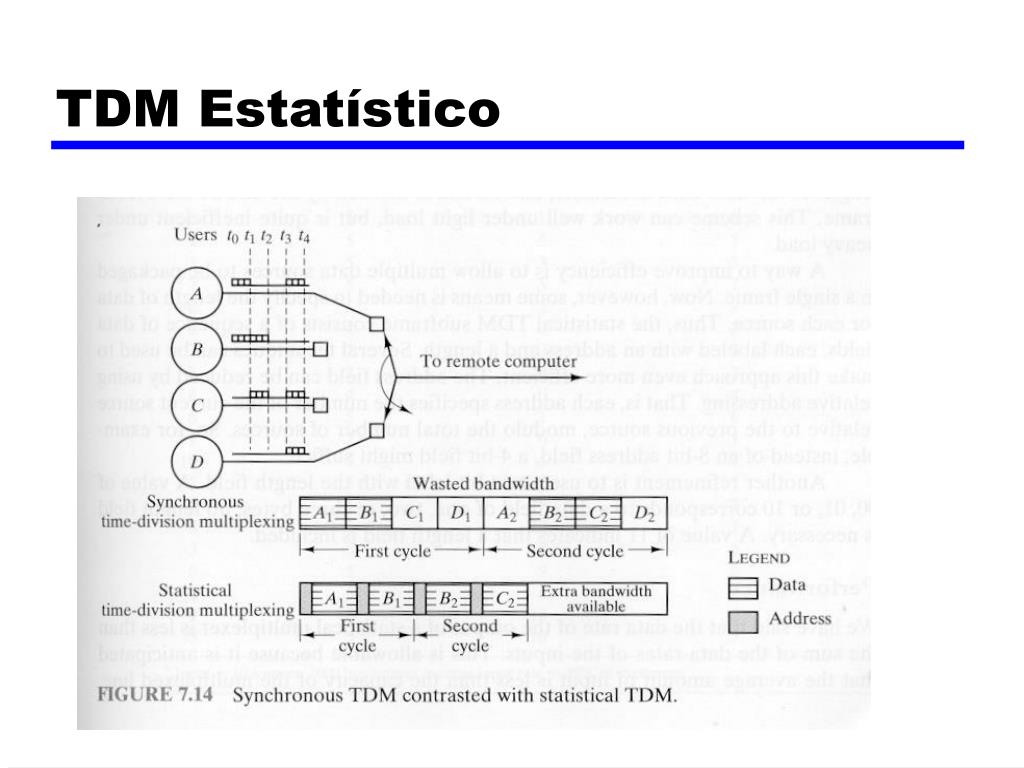

  16. TDM Estatístico

  17. Formados de Frames de TDMs estatísticos
