数字电子技术课程设计

1. 数字电子技术课程设计

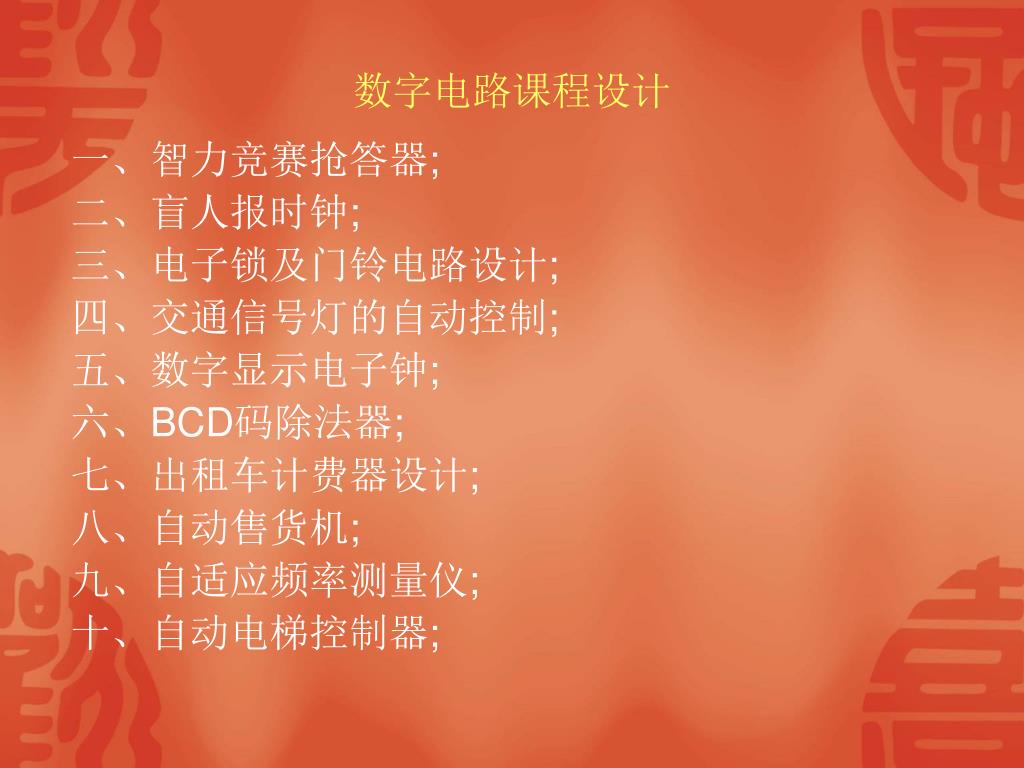

2. 数字电路课程设计 一、智力竞赛抢答器; 二、盲人报时钟; 三、电子锁及门铃电路设计; 四、交通信号灯的自动控制; 五、数字显示电子钟; 六、BCD码除法器; 七、出租车计费器设计; 八、自动售货机; 九、自适应频率测量仪; 十、自动电梯控制器;

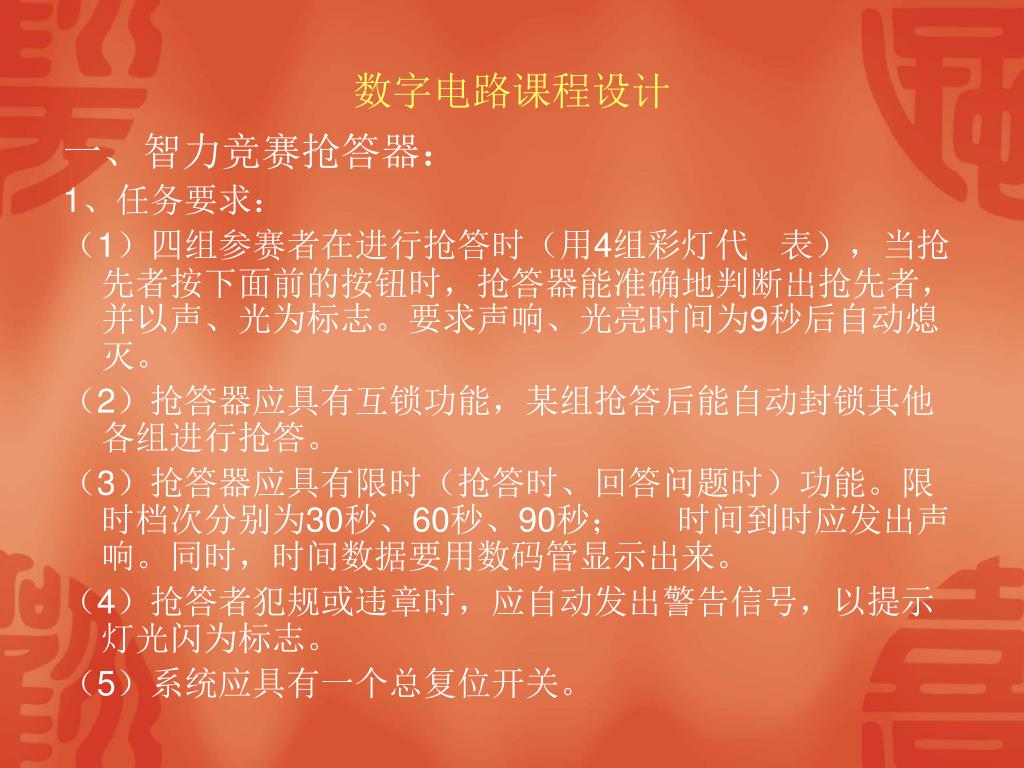

3. 数字电路课程设计 一、智力竞赛抢答器： 1、任务要求： （1）四组参赛者在进行抢答时（用4组彩灯代 表），当抢先者按下面前的按钮时，抢答器能准确地判断出抢先者，并以声、光为标志。要求声响、光亮时间为9秒后自动熄灭。 （2）抢答器应具有互锁功能，某组抢答后能自动封锁其他各组进行抢答。 （3）抢答器应具有限时（抢答时、回答问题时）功能。限时档次分别为30秒、60秒、90秒； 时间到时应发出声响。同时，时间数据要用数码管显示出来。 （4）抢答者犯规或违章时，应自动发出警告信号，以提示灯光闪为标志。 （5）系统应具有一个总复位开关。

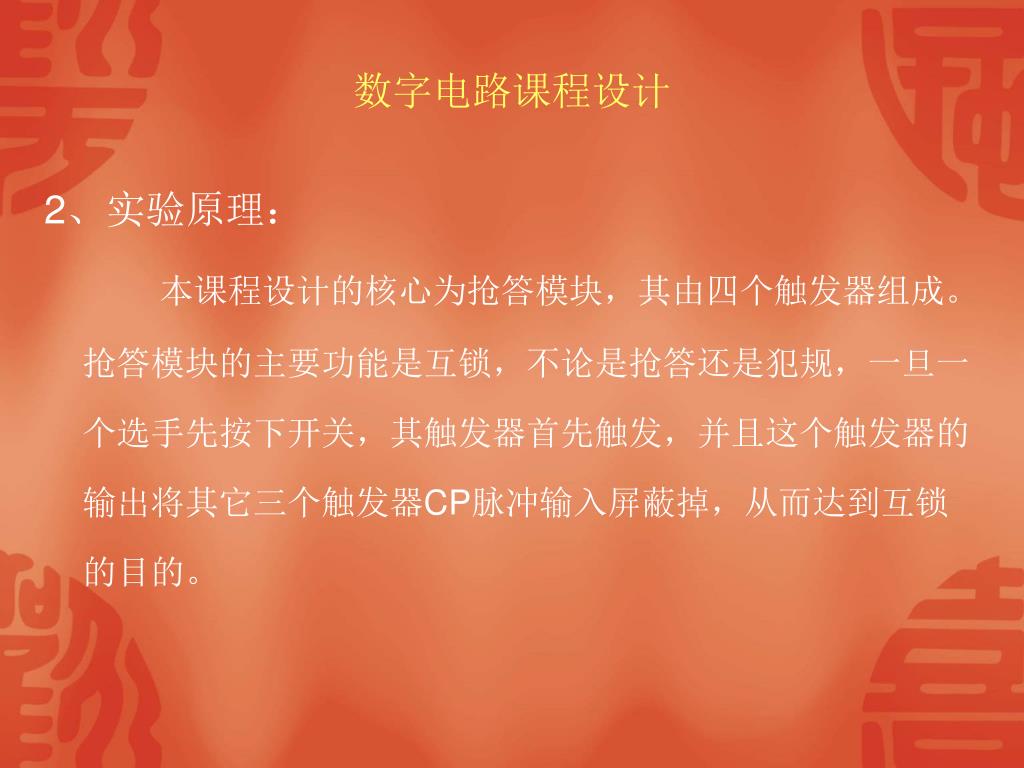

4. 数字电路课程设计 2、实验原理： 本课程设计的核心为抢答模块，其由四个触发器组成。抢答模块的主要功能是互锁，不论是抢答还是犯规，一旦一个选手先按下开关，其触发器首先触发，并且这个触发器的输出将其它三个触发器CP脉冲输入屏蔽掉，从而达到互锁的目的。

5. 数字电路课程设计 3、原理框图： 抢 答 模 块 调频率 模块 彩灯 模块 彩灯 系统 声响 模块 扬声器 时间 模块 扫描 电路 数码管

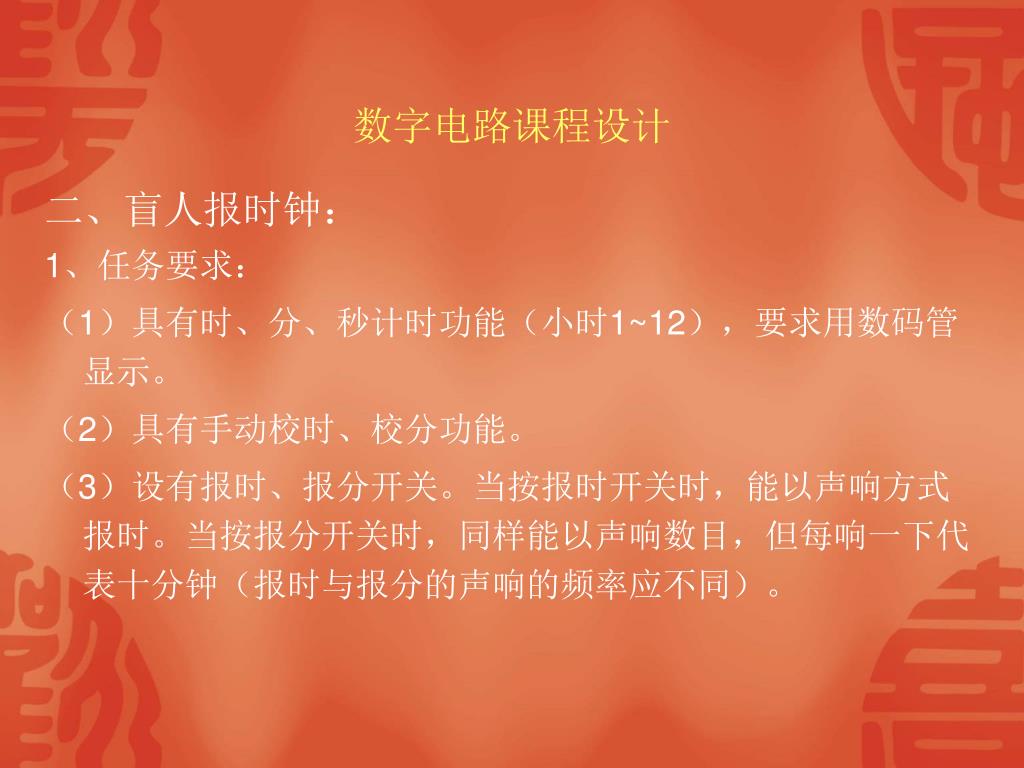

6. 数字电路课程设计 二、盲人报时钟： 1、任务要求： （1）具有时、分、秒计时功能（小时1~12），要求用数码管显示。 （2）具有手动校时、校分功能。 （3）设有报时、报分开关。当按报时开关时，能以声响方式报时。当按报分开关时，同样能以声响数目，但每响一下代表十分钟（报时与报分的声响的频率应不同）。

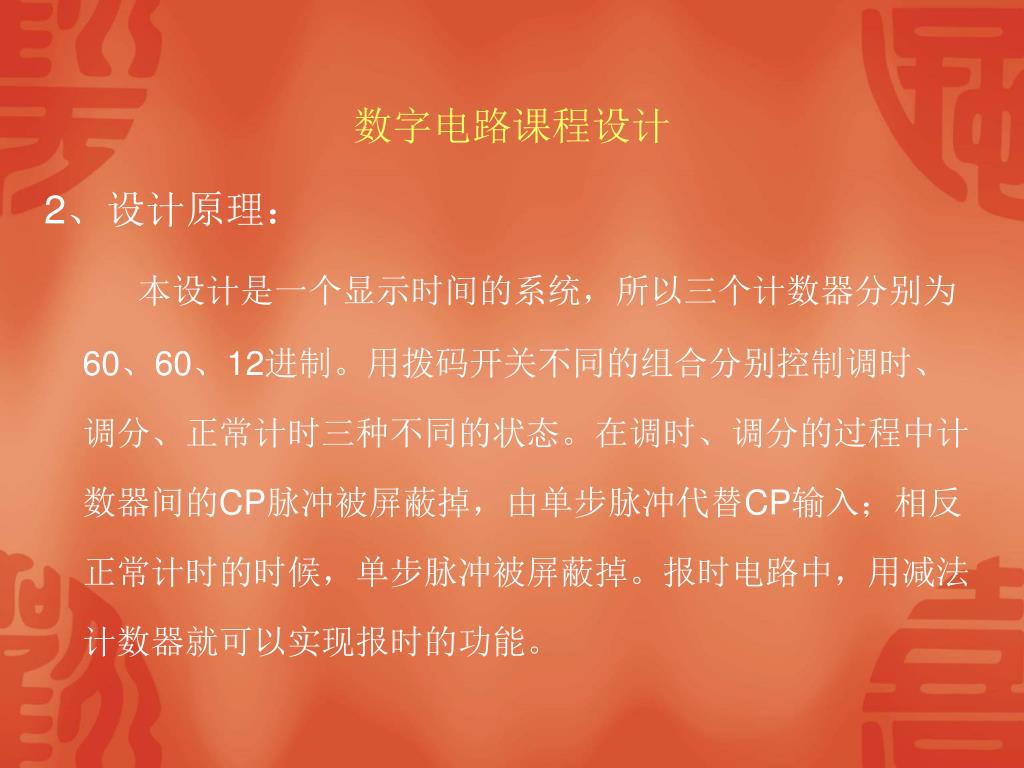

7. 数字电路课程设计 2、设计原理： 本设计是一个显示时间的系统，所以三个计数器分别为60、60、12进制。用拨码开关不同的组合分别控制调时、调分、正常计时三种不同的状态。在调时、调分的过程中计数器间的CP脉冲被屏蔽掉，由单步脉冲代替CP输入；相反正常计时的时候，单步脉冲被屏蔽掉。报时电路中，用减法计数器就可以实现报时的功能。

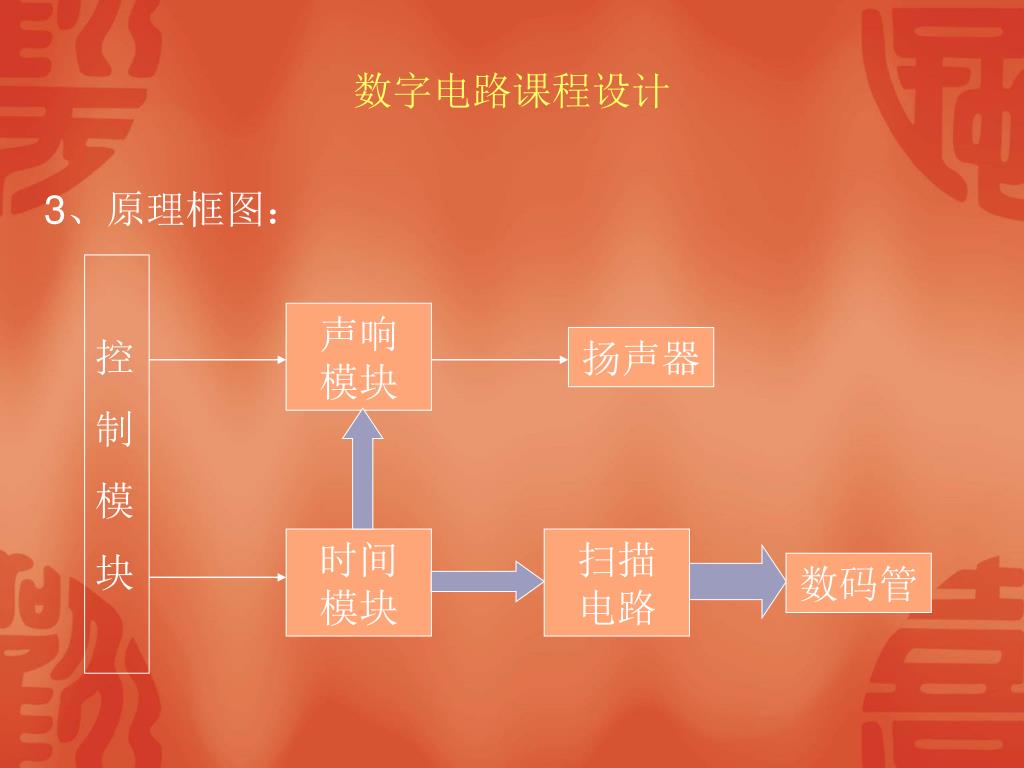

8. 数字电路课程设计 3、原理框图： 控 制 模 块 声响 模块 扬声器 时间 模块 扫描 电路 数码管

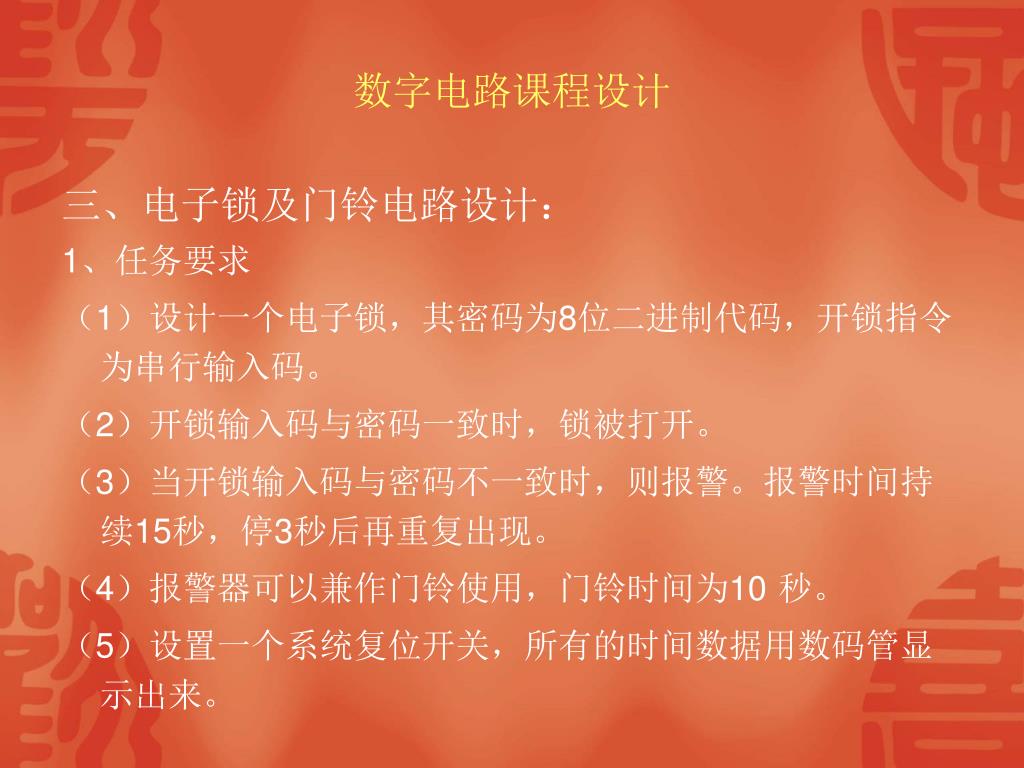

9. 数字电路课程设计 三、电子锁及门铃电路设计： 1、任务要求 （1）设计一个电子锁，其密码为8位二进制代码，开锁指令为串行输入码。 （2）开锁输入码与密码一致时，锁被打开。 （3）当开锁输入码与密码不一致时，则报警。报警时间持续15秒，停3秒后再重复出现。 （4）报警器可以兼作门铃使用，门铃时间为10 秒。 （5）设置一个系统复位开关，所有的时间数据用数码管显示出来。

10. 数字电路课程设计 2、设计原理： 用8个数码开关设设置密码，密码输入为串行输入，每次用拨码开关输入1位密码，按单步脉冲把这个密码输入。输入8次才以后于原始密码相比较。密码的串行输入可以由移位寄存器（ 74194 ）的左移或右移功能来实现。另外单步脉冲还需要进行消抖，消抖电路上课已经提及这里不再详述。

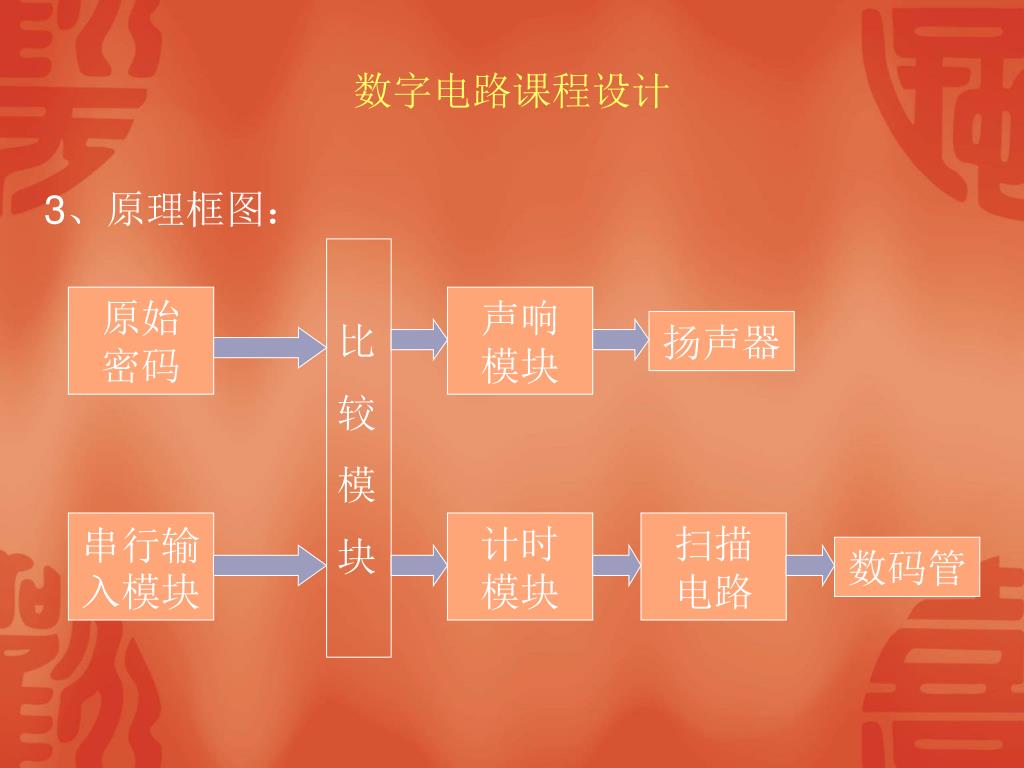

11. 数字电路课程设计 3、原理框图： 比 较 模 块 原始 密码 声响 模块 扬声器 串行输入模块 计时 模块 扫描 电路 数码管

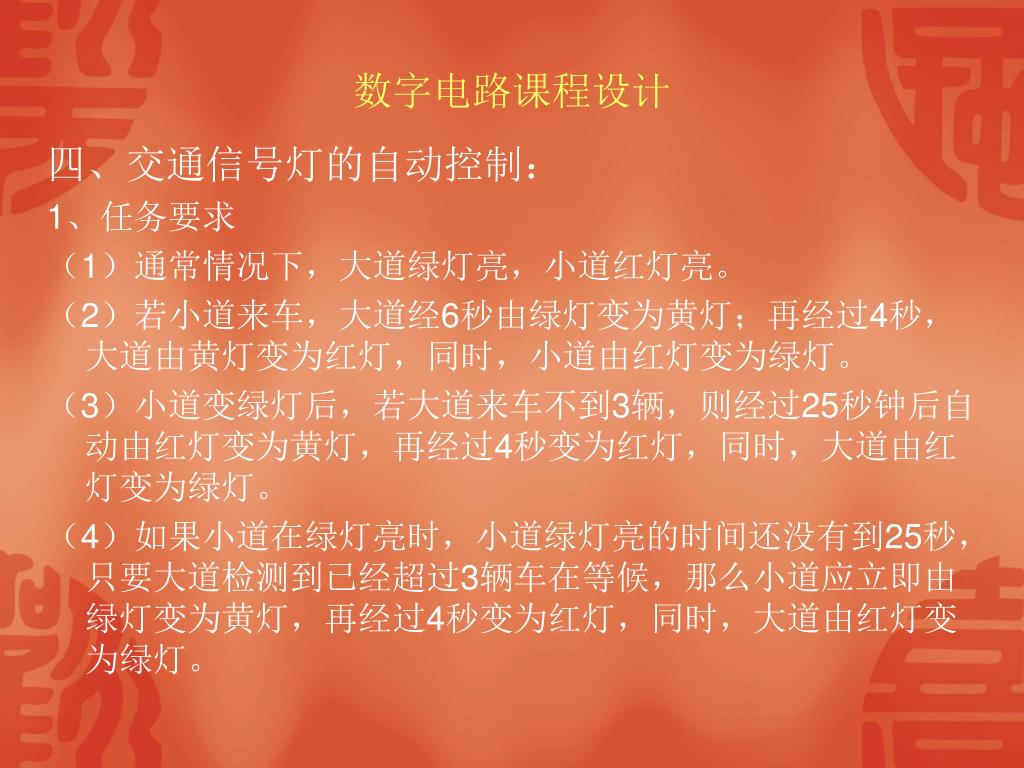

12. 数字电路课程设计 四、交通信号灯的自动控制： 1、任务要求 （1）通常情况下，大道绿灯亮，小道红灯亮。 （2）若小道来车，大道经6秒由绿灯变为黄灯；再经过4秒，大道由黄灯变为红灯，同时，小道由红灯变为绿灯。 （3）小道变绿灯后，若大道来车不到3辆，则经过25秒钟后自动由红灯变为黄灯，再经过4秒变为红灯，同时，大道由红灯变为绿灯。 （4）如果小道在绿灯亮时，小道绿灯亮的时间还没有到25秒，只要大道检测到已经超过3辆车在等候，那么小道应立即由绿灯变为黄灯，再经过4秒变为红灯，同时，大道由红灯变为绿灯。

13. 数字电路课程设计 2、设计原理： 此交通灯系统包含四个状态：大道绿灯小道红灯、大道黄灯小道红灯、大道红灯小道绿灯、大道红灯小道黄灯，最后又回到大道绿灯小道红灯。这几个状态之间的时间间隔分别为6、4、25、4秒。可以用4选一数据选择器来控制计数器的进制，使计数器在相应的状态完成相应的功能。彩灯显示模块要采用动态扫描方式，实现大路小路分时显示。

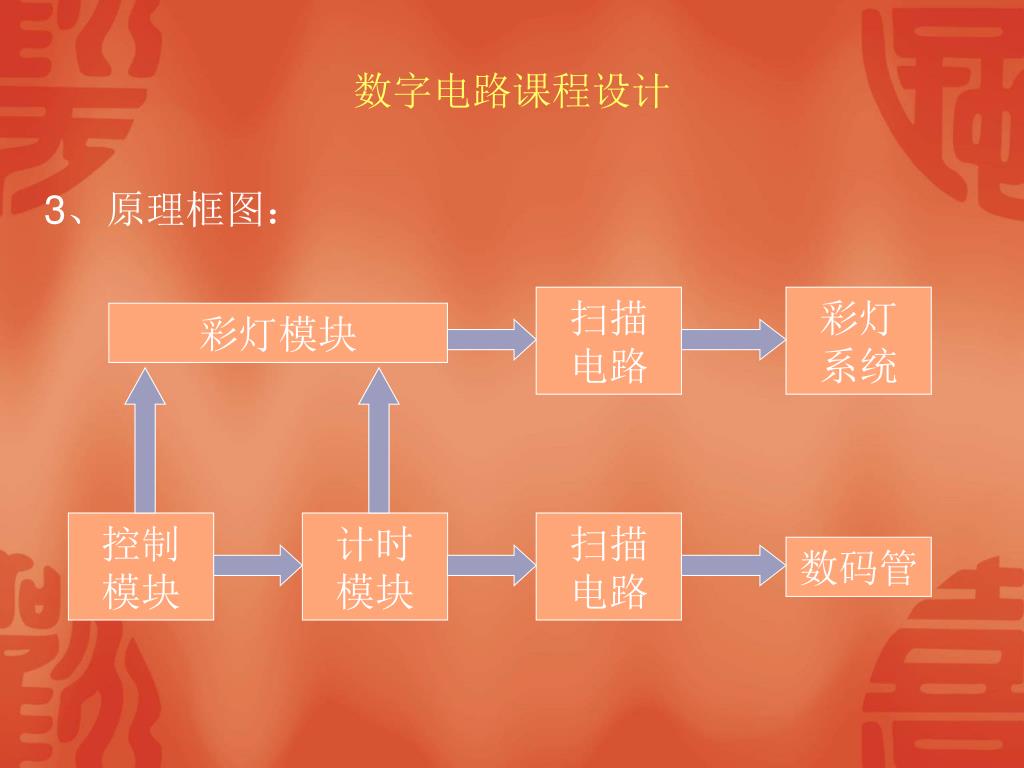

14. 数字电路课程设计 3、原理框图： 扫描 电路 彩灯 系统 彩灯模块 控制 模块 计时 模块 扫描 电路 数码管

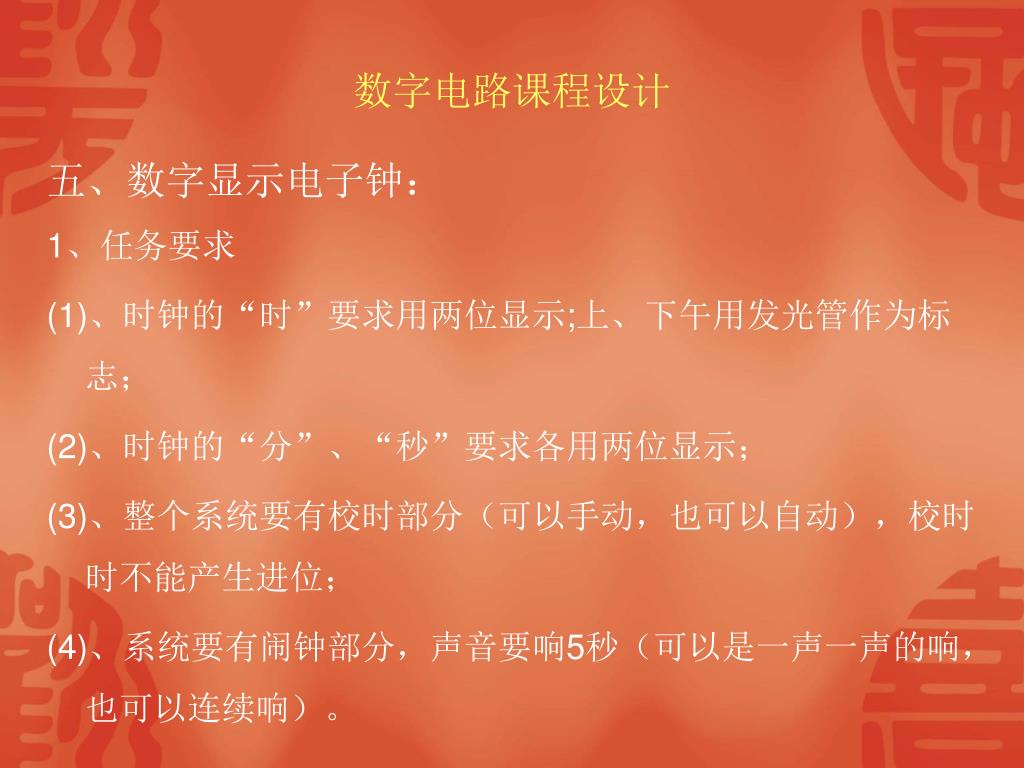

15. 数字电路课程设计 五、数字显示电子钟： 1、任务要求 (1)、时钟的“时”要求用两位显示;上、下午用发光管作为标志； (2)、时钟的“分”、“秒”要求各用两位显示； (3)、整个系统要有校时部分（可以手动，也可以自动），校时时不能产生进位； (4)、系统要有闹钟部分，声音要响5秒（可以是一声一声的响，也可以连续响）。

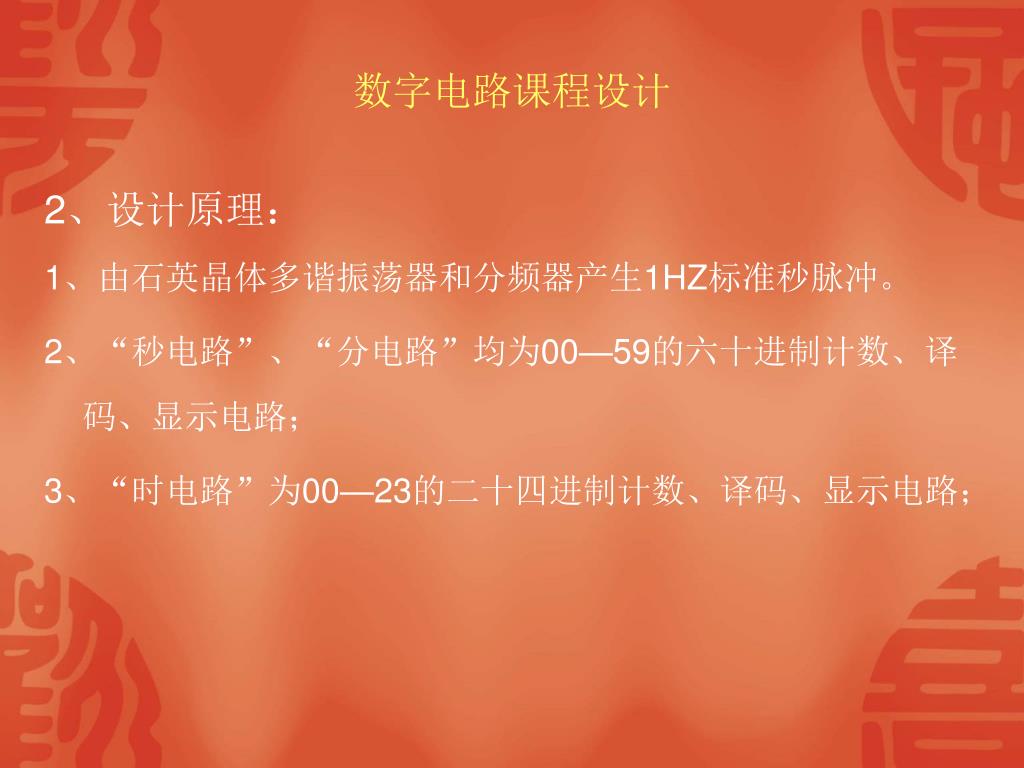

16. 数字电路课程设计 2、设计原理： 1、由石英晶体多谐振荡器和分频器产生1HZ标准秒脉冲。 2、“秒电路”、“分电路”均为00—59的六十进制计数、译码、显示电路； 3、“时电路”为00—23的二十四进制计数、译码、显示电路；

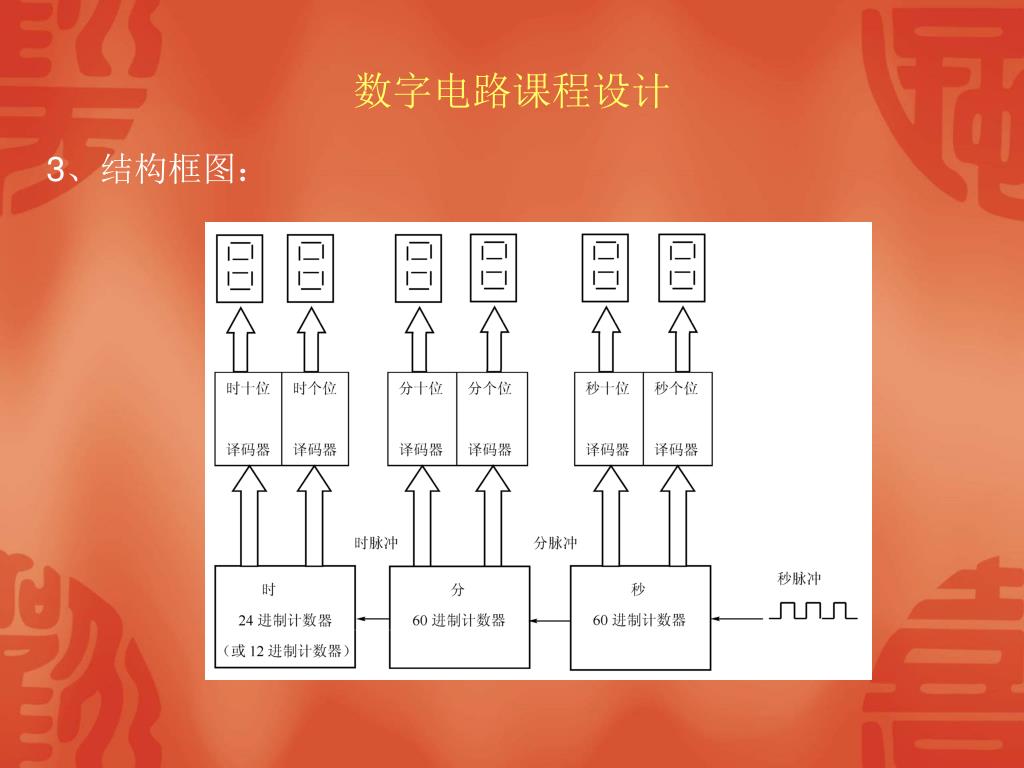

17. 数字电路课程设计 3、结构框图：

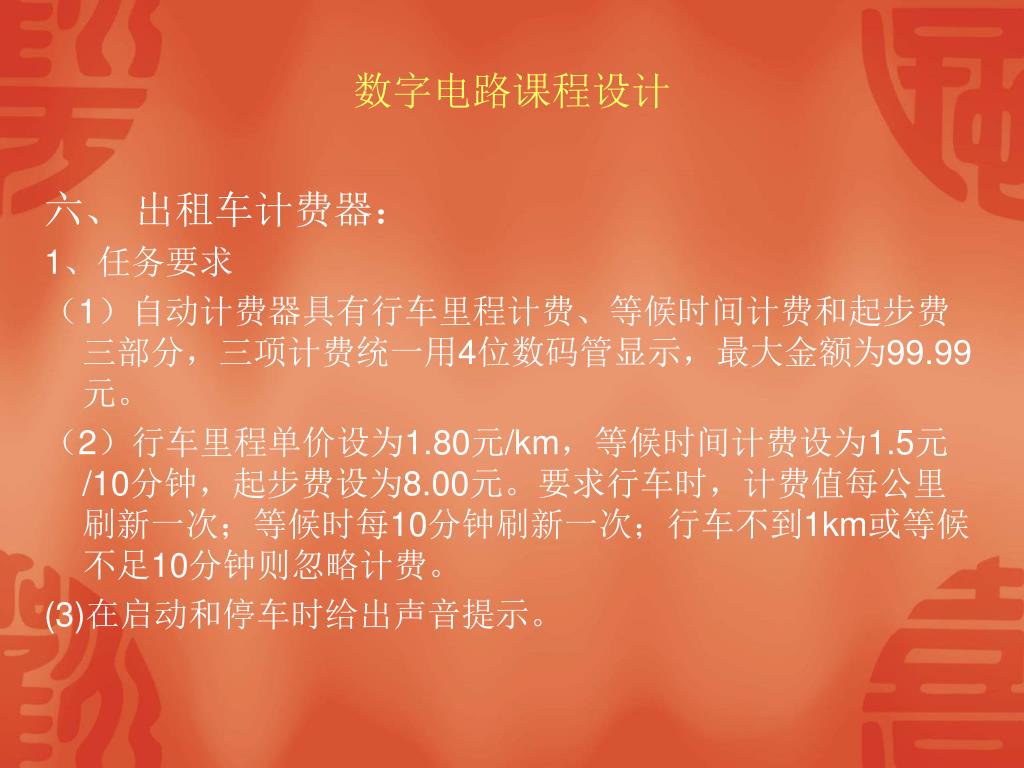

18. 数字电路课程设计 六、 出租车计费器： 1、任务要求 （1）自动计费器具有行车里程计费、等候时间计费和起步费三部分，三项计费统一用4位数码管显示，最大金额为99.99元。 （2）行车里程单价设为1.80元/km，等候时间计费设为1.5元/10分钟，起步费设为8.00元。要求行车时，计费值每公里刷新一次；等候时每10分钟刷新一次；行车不到1km或等候不足10分钟则忽略计费。 (3)在启动和停车时给出声音提示。

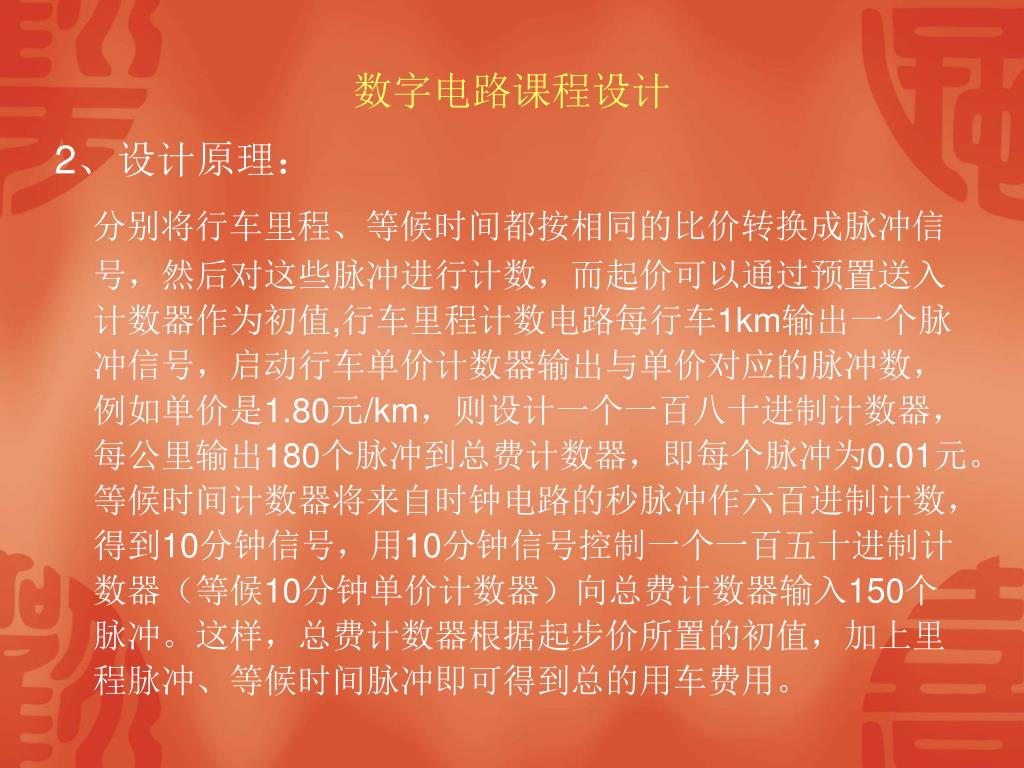

19. 数字电路课程设计 2、设计原理： 分别将行车里程、等候时间都按相同的比价转换成脉冲信号，然后对这些脉冲进行计数，而起价可以通过预置送入计数器作为初值,行车里程计数电路每行车1km输出一个脉冲信号，启动行车单价计数器输出与单价对应的脉冲数，例如单价是1.80元/km，则设计一个一百八十进制计数器，每公里输出180个脉冲到总费计数器，即每个脉冲为0.01元。等候时间计数器将来自时钟电路的秒脉冲作六百进制计数，得到10分钟信号，用10分钟信号控制一个一百五十进制计数器（等候10分钟单价计数器）向总费计数器输入150个脉冲。这样，总费计数器根据起步价所置的初值，加上里程脉冲、等候时间脉冲即可得到总的用车费用。

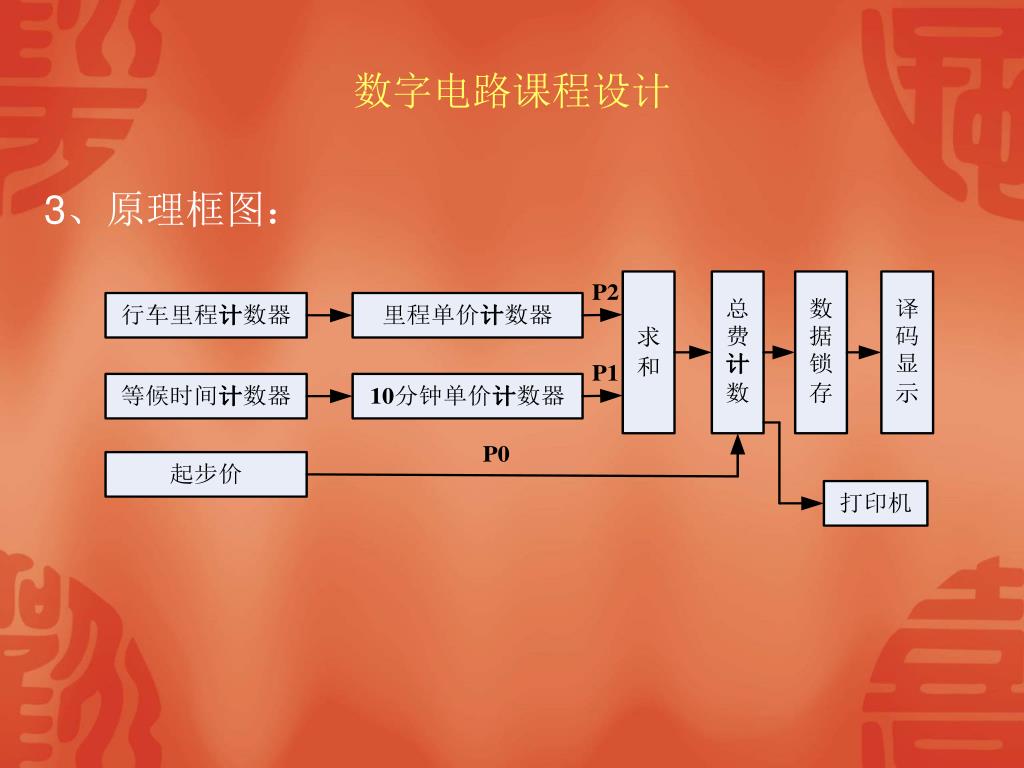

20. 数字电路课程设计 3、原理框图：

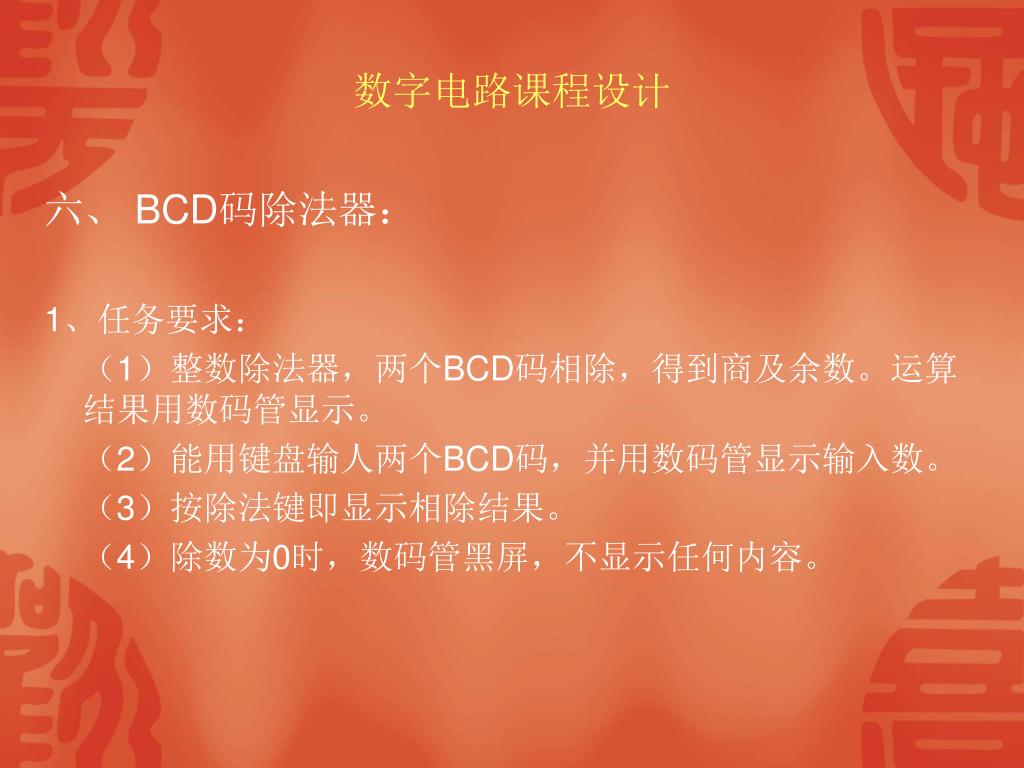

21. 数字电路课程设计 六、 BCD码除法器： 1、任务要求： （1）整数除法器，两个BCD码相除，得到商及余数。运算结果用数码管显示。 （2）能用键盘输人两个BCD码，并用数码管显示输入数。 （3）按除法键即显示相除结果。 （4）除数为0时，数码管黑屏，不显示任何内容。

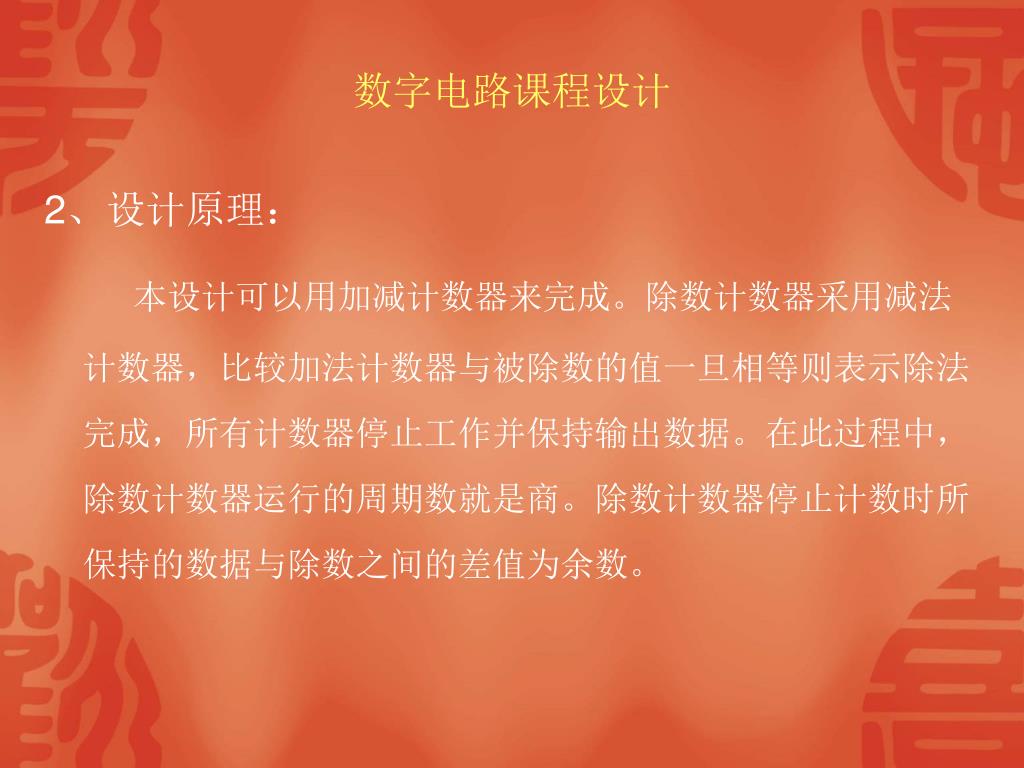

22. 数字电路课程设计 2、设计原理： 本设计可以用加减计数器来完成。除数计数器采用减法计数器，比较加法计数器与被除数的值一旦相等则表示除法完成，所有计数器停止工作并保持输出数据。在此过程中，除数计数器运行的周期数就是商。除数计数器停止计数时所保持的数据与除数之间的差值为余数。

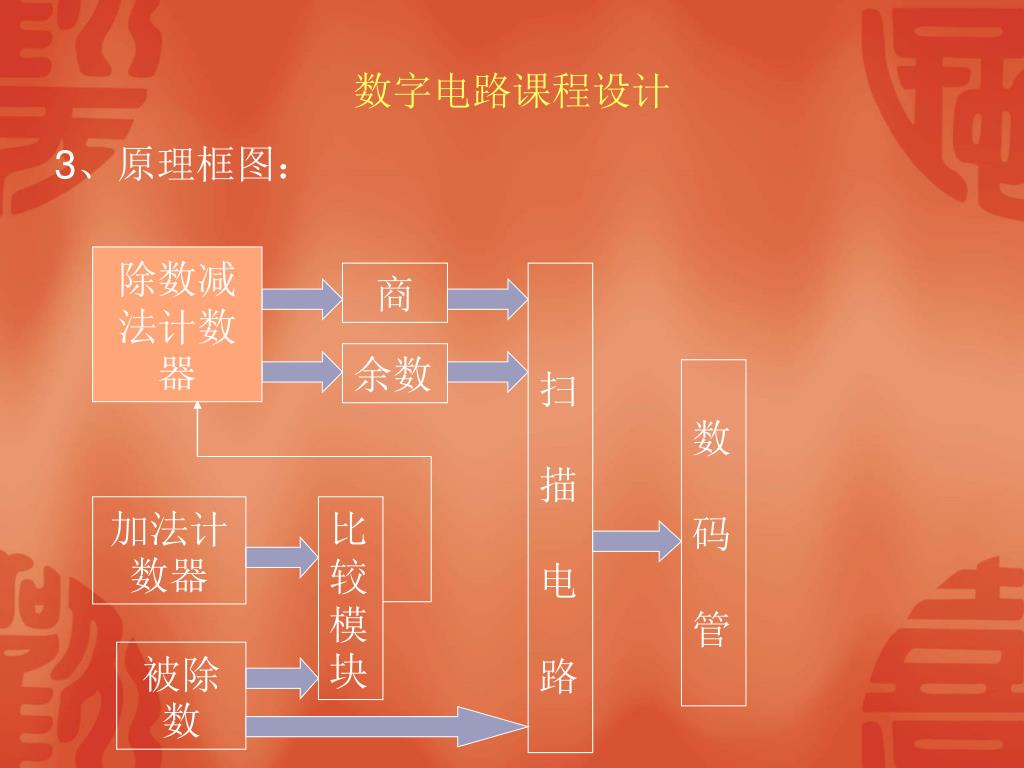

23. 数字电路课程设计 3、原理框图： 除数减法计数器 商 扫 描 电 路 余数 数 码 管 加法计数器 比较模块 被除数

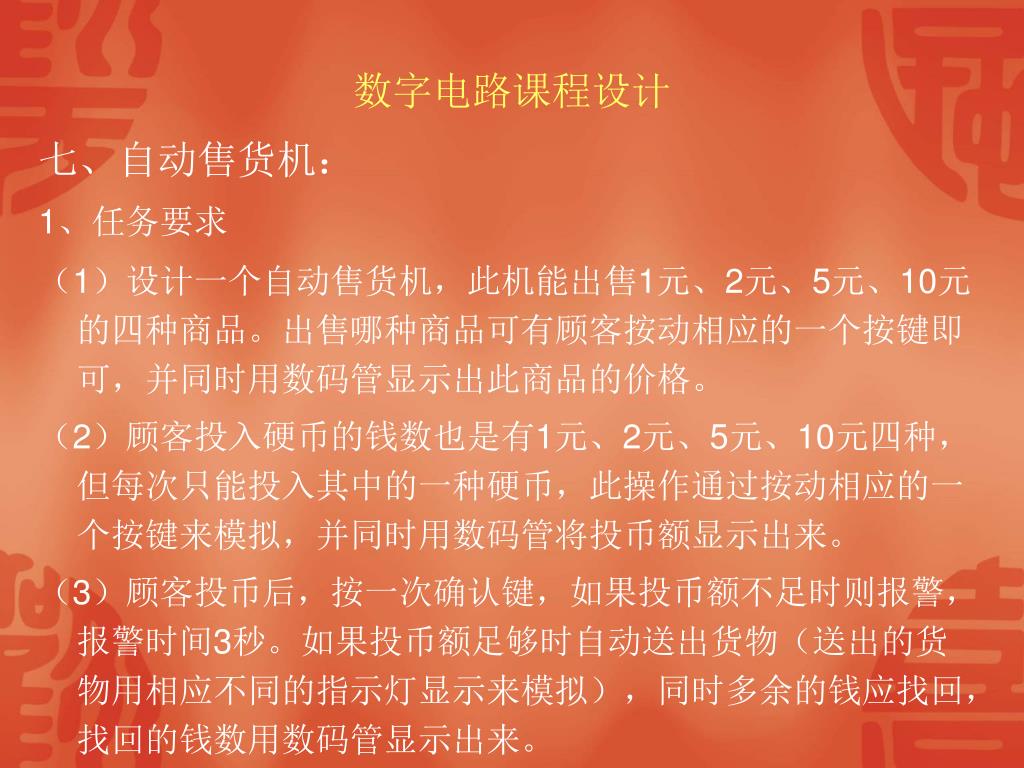

24. 数字电路课程设计 七、自动售货机： 1、任务要求 （1）设计一个自动售货机，此机能出售1元、2元、5元、10元的四种商品。出售哪种商品可有顾客按动相应的一个按键即可，并同时用数码管显示出此商品的价格。 （2）顾客投入硬币的钱数也是有1元、2元、5元、10元四种，但每次只能投入其中的一种硬币，此操作通过按动相应的一个按键来模拟，并同时用数码管将投币额显示出来。 （3）顾客投币后，按一次确认键，如果投币额不足时则报警，报警时间3秒。如果投币额足够时自动送出货物（送出的货物用相应不同的指示灯显示来模拟），同时多余的钱应找回，找回的钱数用数码管显示出来。

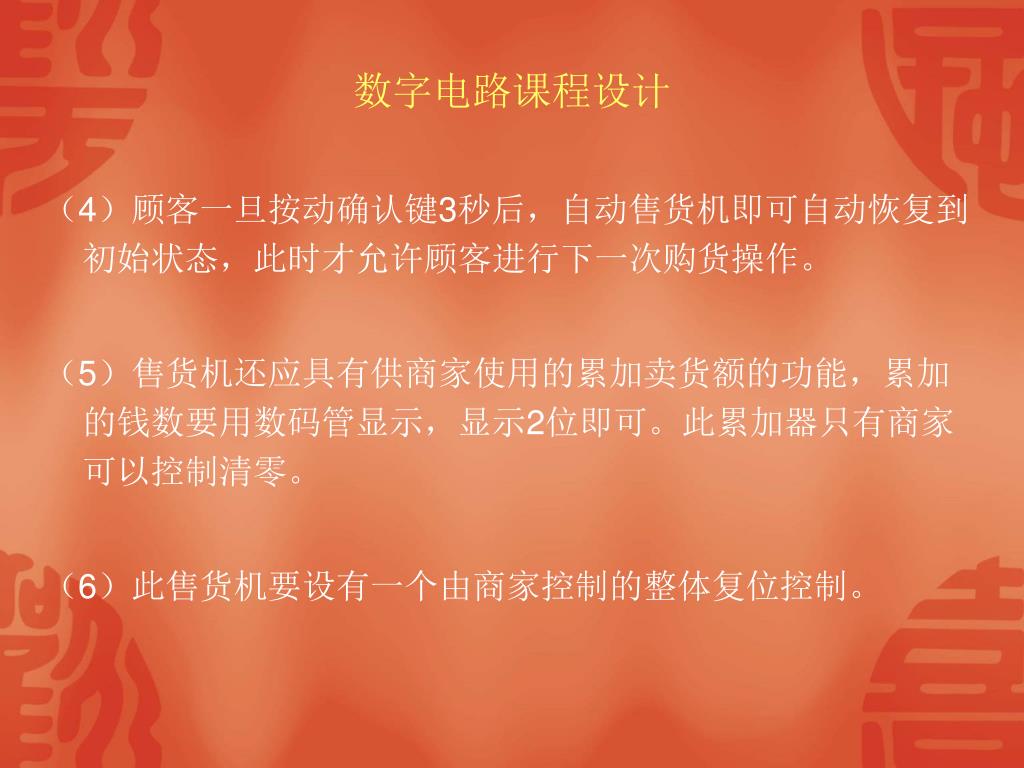

25. 数字电路课程设计 （4）顾客一旦按动确认键3秒后，自动售货机即可自动恢复到初始状态，此时才允许顾客进行下一次购货操作。 （5）售货机还应具有供商家使用的累加卖货额的功能，累加的钱数要用数码管显示，显示2位即可。此累加器只有商家可以控制清零。 （6）此售货机要设有一个由商家控制的整体复位控制。

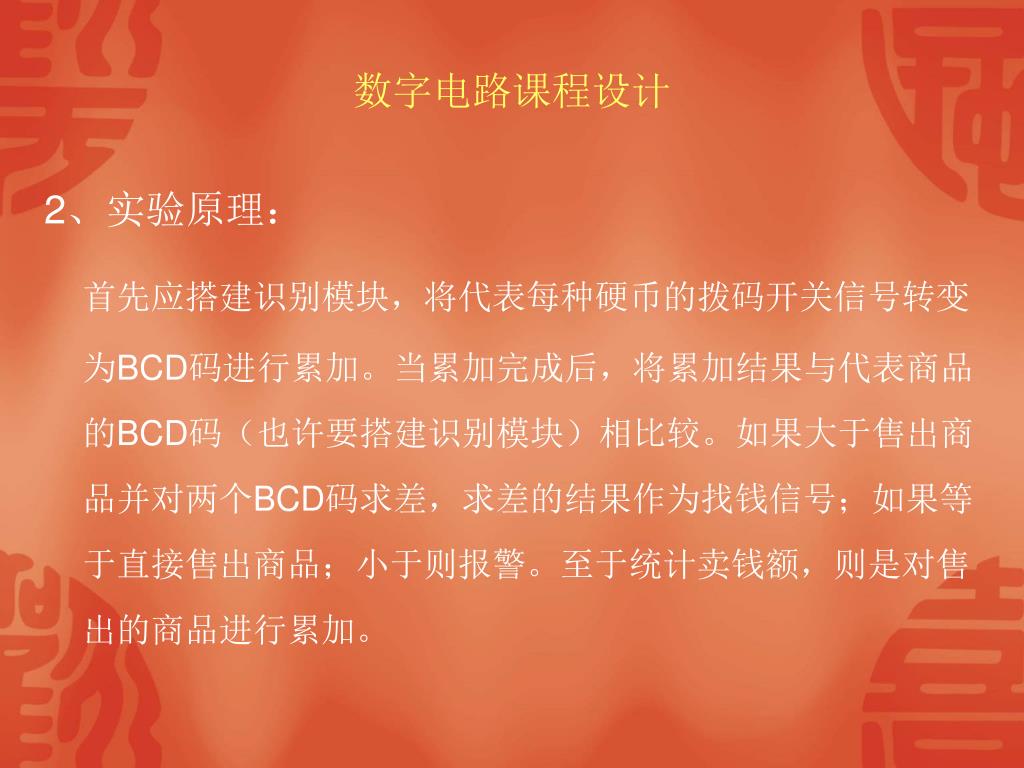

26. 数字电路课程设计 2、实验原理： 首先应搭建识别模块，将代表每种硬币的拨码开关信号转变为BCD码进行累加。当累加完成后，将累加结果与代表商品的BCD码（也许要搭建识别模块）相比较。如果大于售出商品并对两个BCD码求差，求差的结果作为找钱信号；如果等于直接售出商品；小于则报警。至于统计卖钱额，则是对售出的商品进行累加。

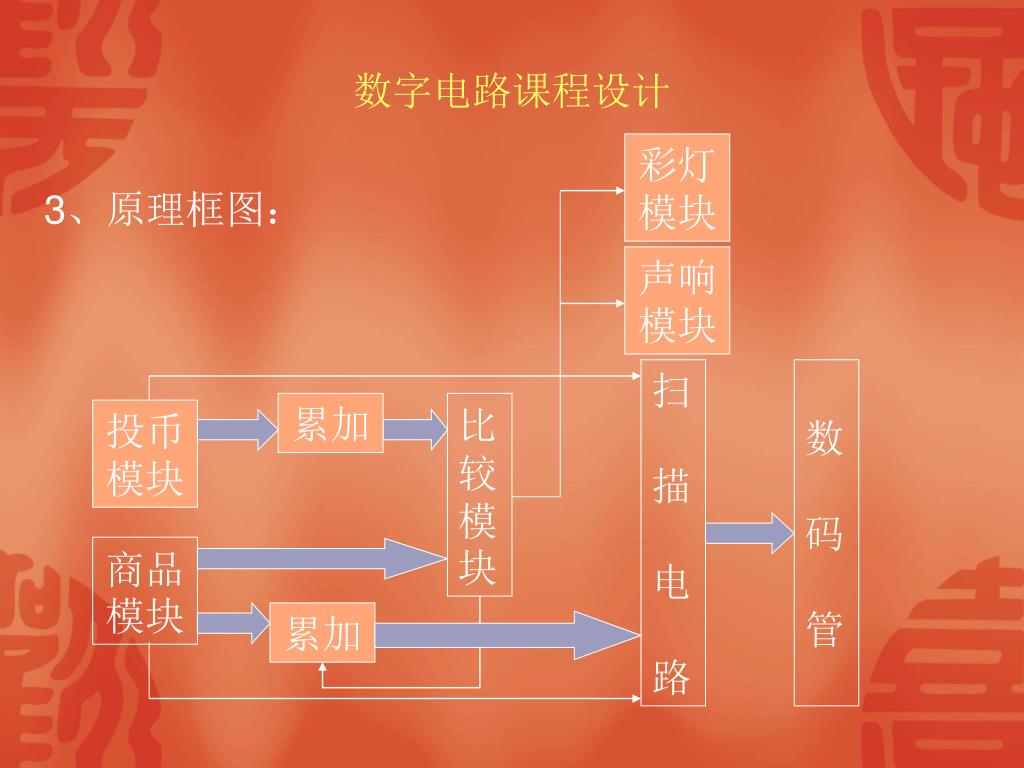

27. 彩灯 模块 声响 模块 扫 描 电 路 数 码 管 累加 比较模块 投币 模块 商品模块 累加 数字电路课程设计 3、原理框图：

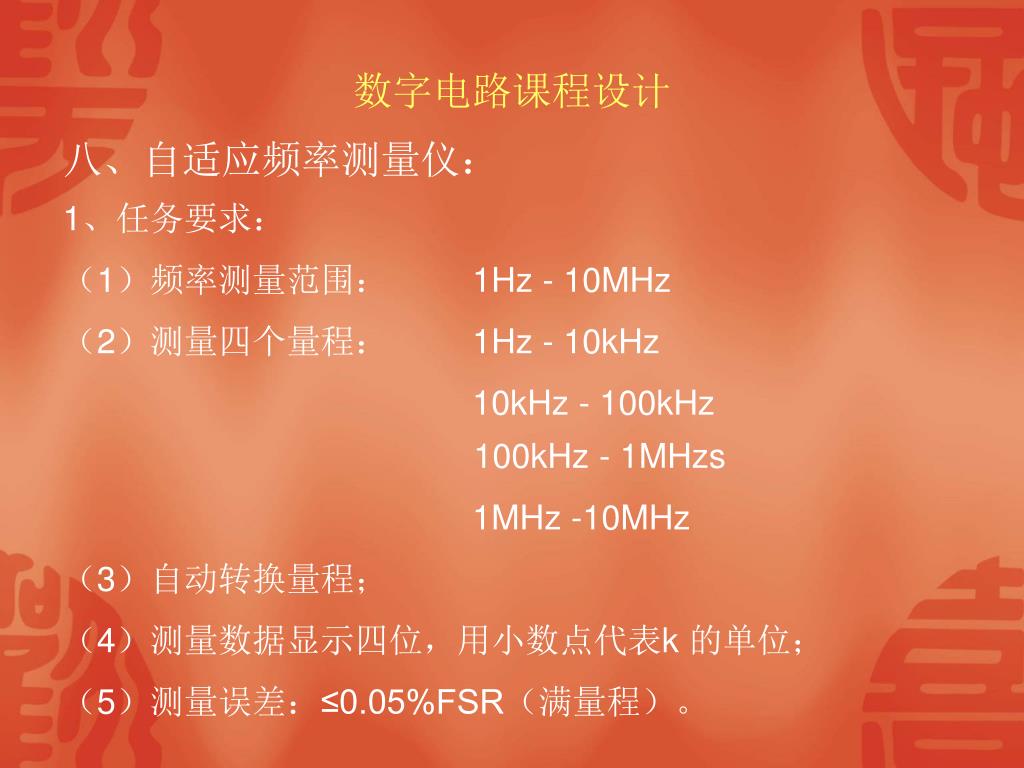

28. 数字电路课程设计 八、自适应频率测量仪： 1、任务要求： （1）频率测量范围： 1Hz - 10MHz （2）测量四个量程： 1Hz - 10kHz 10kHz - 100kHz100kHz - 1MHzs 1MHz -10MHz （3）自动转换量程； （4）测量数据显示四位，用小数点代表k 的单位； （5）测量误差：≤0.05%FSR（满量程）。

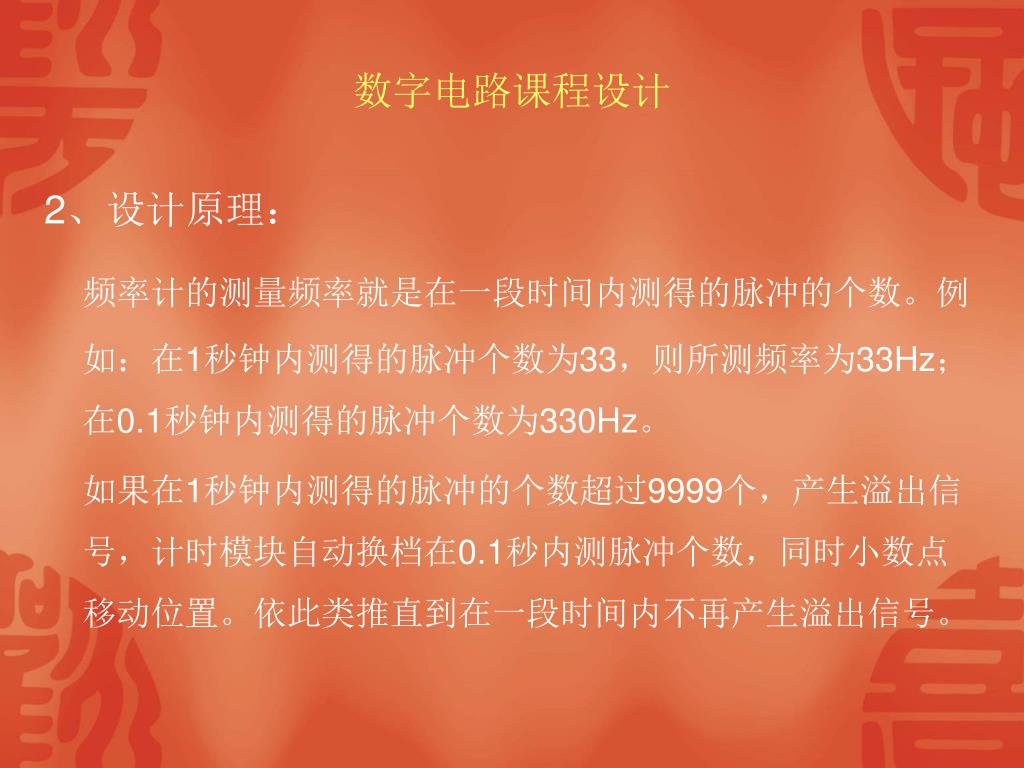

29. 数字电路课程设计 2、设计原理： 频率计的测量频率就是在一段时间内测得的脉冲的个数。例如：在1秒钟内测得的脉冲个数为33，则所测频率为33Hz；在0.1秒钟内测得的脉冲个数为330Hz。 如果在1秒钟内测得的脉冲的个数超过9999个，产生溢出信号，计时模块自动换档在0.1秒内测脉冲个数，同时小数点移动位置。依此类推直到在一段时间内不再产生溢出信号。

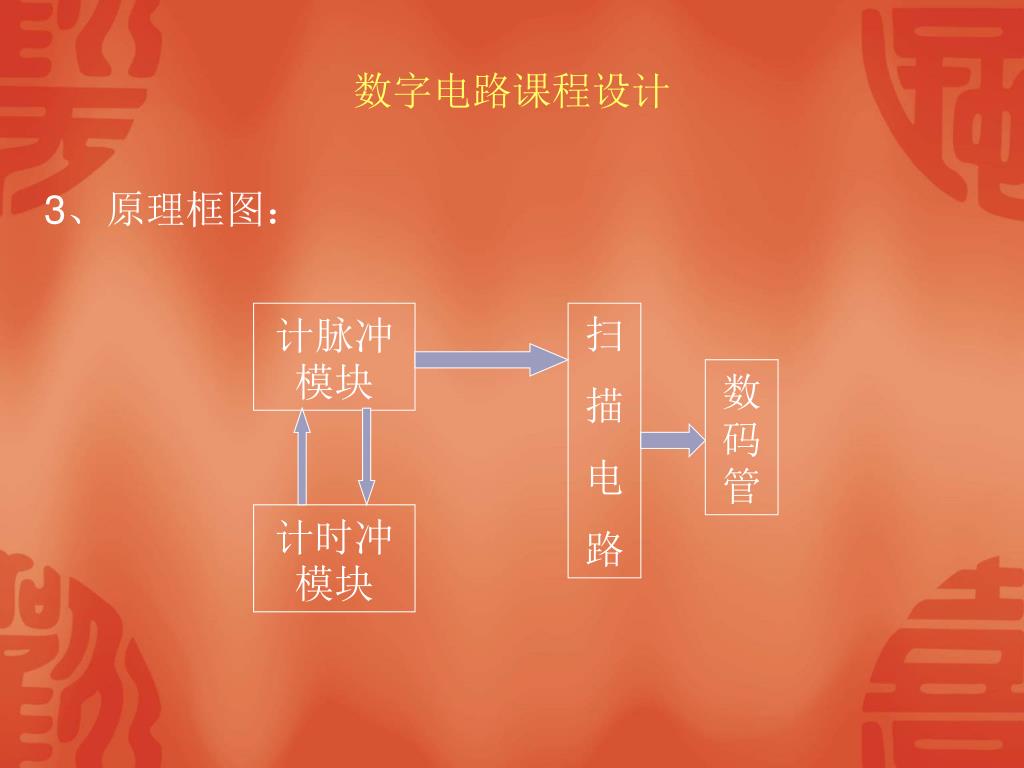

30. 数字电路课程设计 3、原理框图： 计脉冲模块 扫 描 电 路 数码管 计时冲模块

31. 数字电路课程设计 九、自动电梯控制器： 1、任务要求： （1）设计一个四层楼的电梯自动控制系统，电梯内设有对外报警开关，可以在紧急情况下报警，而报警装置设在电梯外。 （2）每层楼梯门边设有上楼和下楼的请求开关，电梯内设有供来客可选择所去楼层的开关。 （3）应设有表示电梯目前所处运动状态（上升或下降）以及电梯正位于哪一层楼的指示装置。

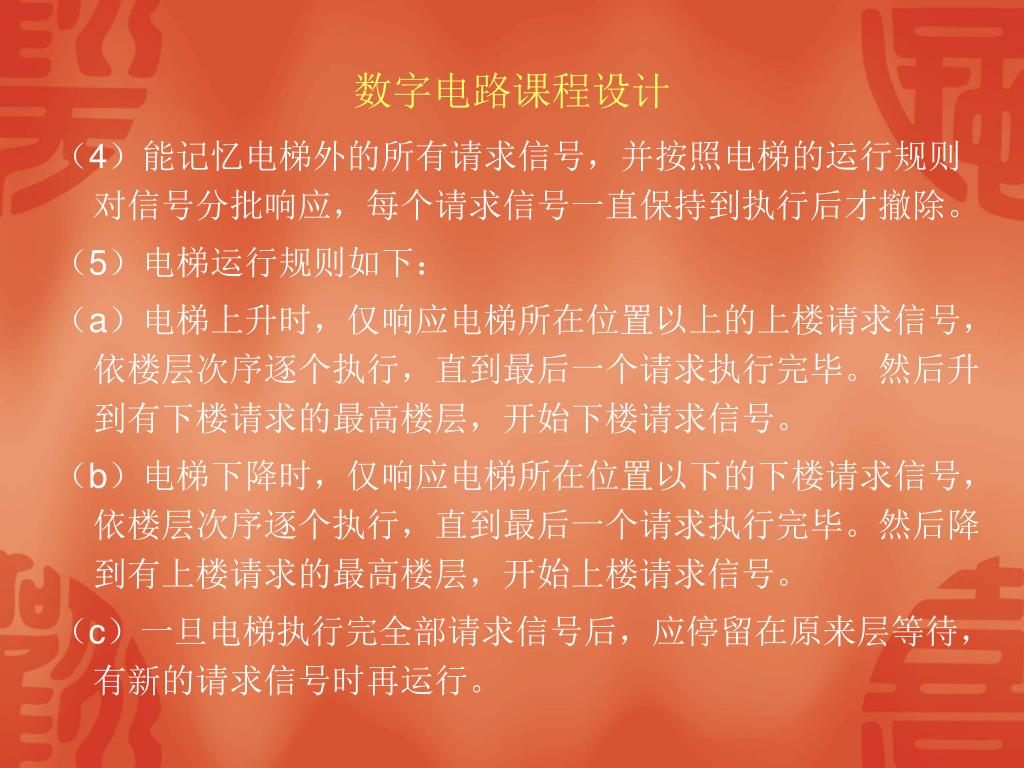

32. 数字电路课程设计 （4）能记忆电梯外的所有请求信号，并按照电梯的运行规则对信号分批响应，每个请求信号一直保持到执行后才撤除。 （5）电梯运行规则如下： （a）电梯上升时，仅响应电梯所在位置以上的上楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。然后升到有下楼请求的最高楼层，开始下楼请求信号。 （b）电梯下降时，仅响应电梯所在位置以下的下楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。然后降到有上楼请求的最高楼层，开始上楼请求信号。 （c）一旦电梯执行完全部请求信号后，应停留在原来层等待，有新的请求信号时再运行。

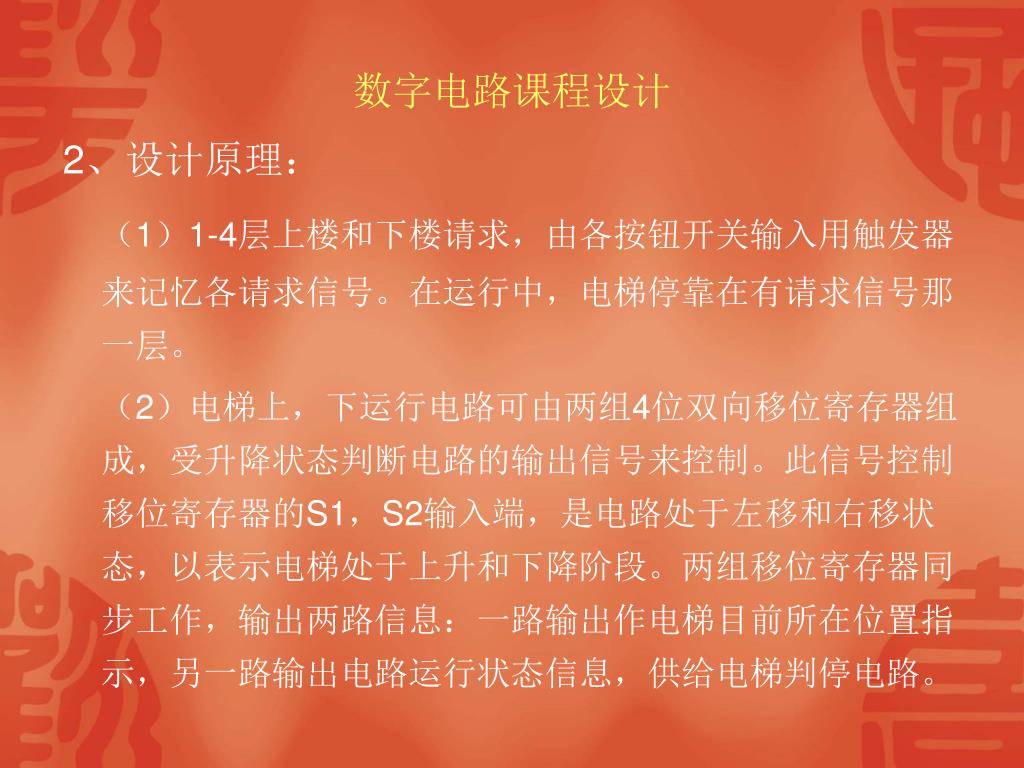

33. 数字电路课程设计 2、设计原理： （1）1-4层上楼和下楼请求，由各按钮开关输入用触发器来记忆各请求信号。在运行中，电梯停靠在有请求信号那一层。 （2）电梯上，下运行电路可由两组4位双向移位寄存器组成，受升降状态判断电路的输出信号来控制。此信号控制移位寄存器的S1，S2输入端，是电路处于左移和右移状态，以表示电梯处于上升和下降阶段。两组移位寄存器同步工作，输出两路信息：一路输出作电梯目前所在位置指示，另一路输出电路运行状态信息，供给电梯判停电路。

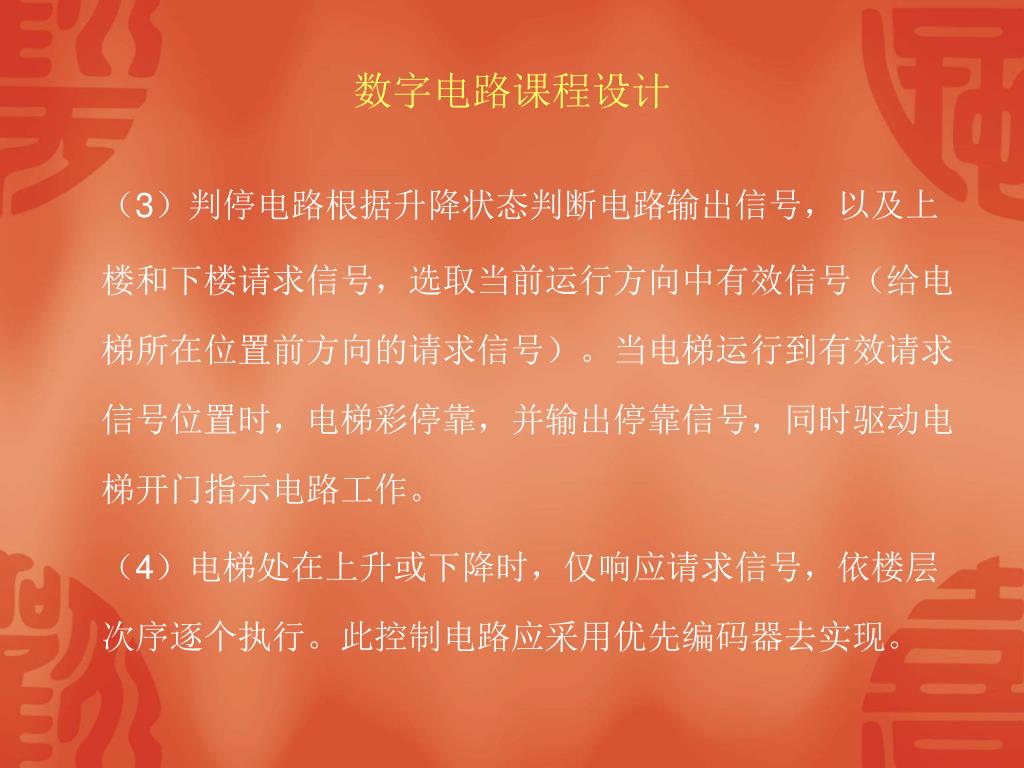

34. 数字电路课程设计 （3）判停电路根据升降状态判断电路输出信号，以及上楼和下楼请求信号，选取当前运行方向中有效信号（给电梯所在位置前方向的请求信号）。当电梯运行到有效请求信号位置时，电梯彩停靠，并输出停靠信号，同时驱动电梯开门指示电路工作。 （4）电梯处在上升或下降时，仅响应请求信号，依楼层次序逐个执行。此控制电路应采用优先编码器去实现。

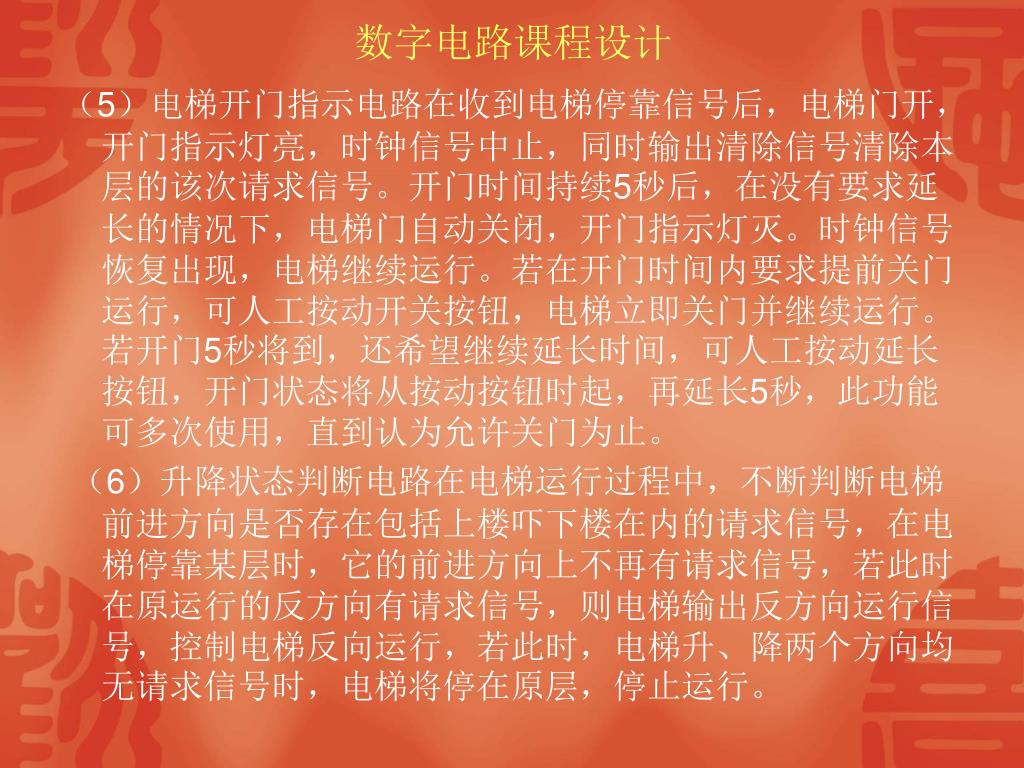

35. 数字电路课程设计 （5）电梯开门指示电路在收到电梯停靠信号后，电梯门开，开门指示灯亮，时钟信号中止，同时输出清除信号清除本层的该次请求信号。开门时间持续5秒后，在没有要求延长的情况下，电梯门自动关闭，开门指示灯灭。时钟信号恢复出现，电梯继续运行。若在开门时间内要求提前关门运行，可人工按动开关按钮，电梯立即关门并继续运行。若开门5秒将到，还希望继续延长时间，可人工按动延长按钮，开门状态将从按动按钮时起，再延长5秒，此功能可多次使用，直到认为允许关门为止。 （6）升降状态判断电路在电梯运行过程中，不断判断电梯前进方向是否存在包括上楼吓下楼在内的请求信号，在电梯停靠某层时，它的前进方向上不再有请求信号，若此时在原运行的反方向有请求信号，则电梯输出反方向运行信号，控制电梯反向运行，若此时，电梯升、降两个方向均无请求信号时，电梯将停在原层，停止运行。

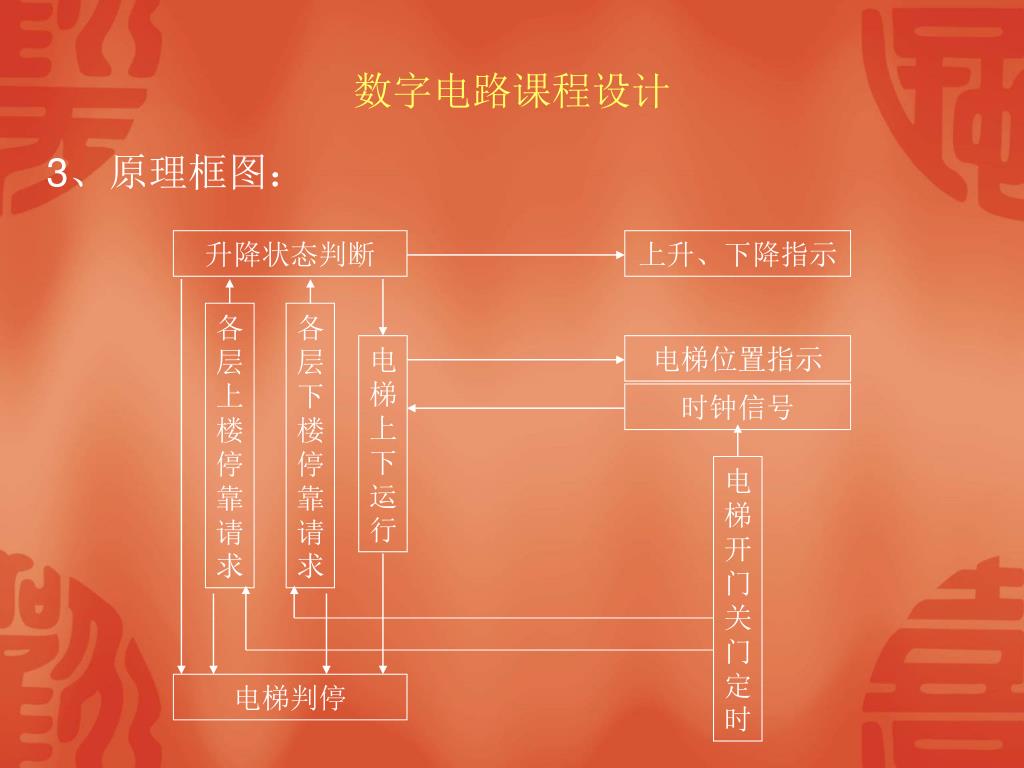

36. 升降状态判断 上升、下降指示 各层上楼停靠请求 各层下楼停靠请求 电梯上下运行 电梯位置指示 时钟信号 电梯开门关门定时 电梯判停 数字电路课程设计 3、原理框图：
