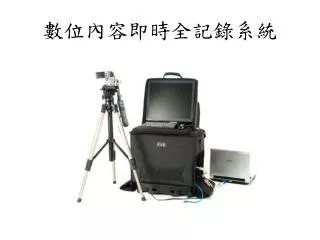

  1. 數位內容即時全記錄系統

  2. 數位內容即時全記錄系統 • 簡稱:即時全記錄設備 • 品牌:E.A.R • 機種:R:機架型/ M:移動型 / P:攜帶型 • 操作介面:中文 • 錄製方式:影音輸入+VGA輸入 • 主要技術:微軟Windows Media Tec. • 檔案格式:WMV,Html,JPG • 播放軟體:IE & Media player • 課程標準:SCORM 1.2

  3. E.A.R (Electronic Advanced Recorder) 簡單說它是一台 “錄影機(Recorder)”

  4. 具高解析教材輸入端子的錄影機 <VGA教材畫面> 影像輸出線 聲音輸出線 VGA端子輸出教材 E.A.R主機 訊號輸入

  5. 具現場網路直播功能的數位教材錄影機 (Live Recording & Webcasting) NET 含DVD-R

  6. 錄製教材時可能遇到之狀況 • 演講者來不及或沒給主辦單位Powerpoint檔 • 自己帶筆記型電腦 • 用Apple筆記型電腦 • 不用PPT檔.用PDF • 內容除PPT外.要上網.秀圖播影片.播動畫.開 Word.Excell(細字.表格.線條) 還有其它軟體AP SW等… • 外語亂碼(PPT沒灌相容字型) • 中途換筆記型電腦/重新開關機 • 不允許於講師電腦中灌錄製或傳輸程式 • 無網路傳輸環境或來不及設定 • 用教材提示機、實物投影機、互動電子白板.手寫板

  7. E.A.R 錄製成品展示 • 不同類型錄製成品展示說明 演講廳錄製 教室現場錄製 上課中使用:教材提示機/互動電子白板/手寫板 上課中除簡報檔外,穿插播放動畫或影片檔 Linux/Premiere全動態錄製 • 客戶線上錄製內容參觀

  8. <解決方案/技術> • 授課現場即時錄製(省時/快速/效果佳) • 同時收錄影像聲音及高解析教材 • 高解析教材透過VGA端子分配後以原解析直接輸入擷取 • 串流影音及Rich media 格式傳輸及播放(保留教材畫質) • 如錄影機般簡單易用:錄製>直播>結束(燒錄/上傳)

  9. E.A.R 錄製系統架構圖 1 現場 2 錄製設備 3 輸出 影像線 音訊線 VGA線 網路線 燒錄機

  10. <架構1-現場> 演講廳 會議廳 階梯教室 遠距教室 影像:AV(黃) 聲音:AV(紅白) VGA分配及切換

  11. <架構2-1錄製主機及線路> 主機背面

  12. <架構2-2錄製主機軟體介面> 錄製軟體操作介面

  13. <架構3-1輸出及直播>

  14. <架構3-2輸出及直播成品畫面>

  15. E.A.R 產品特色及優勢

  16. <特色1.操作簡易，快速錄製課程> • 如同錄影機般使用，無需專業IT人員或視訊人員協助，即可完成現場直播、課程錄製及存檔。 • 適合需要快速、大量產出之影音課程，如：現場演講、現場課程錄影等 • 課程結束即課程結束即可控制燒錄機.燒錄成光碟以供保存或發送. (以畫質設於100kbps,1小時課程約50MB/若採300kbps則1小時約150MB/所以一片CD-ROM 650MB約可存放3~4小時課程,一片DVD-ROM可存放2-3天較高解析之研討會影音圖文內容)

  17. <特色2.講者電腦無需額外安裝軟體或硬體設定><特色2.講者電腦無需額外安裝軟體或硬體設定> • 講者只需將其NB接上投影機就可開始上課,開始錄製 • 無需事前作任何軟體安裝或硬體設定 • 講者或來賓不需學習或配合錄製軟體操作 • 也不用改變或限制講者授課講稿內容以及其原本上課的方式。 • 不需安裝或下載錄製或同步軟體於講者電腦中 • 不需事前跟講者要簡報檔或事先將簡報上傳至伺服器 • 無需講者配合操作錄製軟體或改變上課方式

  18. <特色3.教材內容全記錄> • 簡單說只要投影機可投射之畫面 E.A.R全可依原解析清楚記錄下來。 • 可接受來賓或教師多樣播放設備之需求,如 1.PC / NB / APPLE / LINUX …. 2.教材提示機/手寫螢幕/互動電子白板.. • 開啟各式軟體或檔案.如 1. PPT/PDF/Word/Excell/ACDsee/Screen.. 2. WMV/MPG/DVD/Flash‧‧ 3. 上網瀏覽,進資料庫,any sw / ap…

  19. <特色4.聰明偵測、自動完成章節縮圖> • 錄製過程中,E.A.R 設備由VGA端子輸入之教材畫面(與投影機同步)，程式會依畫面之變化(如換頁/指令操作等)自動判斷辨識、擷取成單張JPG • 講者有換頁之畫面.電腦才自動辨識擷取成單張JPG儲存及傳輸 • 即時產生點選章節縮圖,供隨選點播 • 同時將圖文與串流影音產生同步鏈結播放 • 過程無需人員隨旁操作，設備自動完成作業。

  20. <特色5.高畫質、高解析、低頻寬> • 影音以數位串流壓縮持續傳輸，教材以單張原解析擷取,即時將兩者(影音及圖文)鏈結，透過瀏覽器(IE Browser) 同步播放，如此可兼顧清晰之圖文，同時降低頻寬之需求。 • 註:影音以WMV技術壓縮於<160*120~640*480>此寸即可得到相當高之畫質,若圖文教材部份(解析多為1024*768)也以串流技術持續傳輸將耗掉龐大頻寬.若將圖文輸入降成800*600或640*480雖頻寬耗損小,但解析度及清晰度會變差很多.

  21. <特色6.現場網路直播 Live Webcasting> • 現場影音及原解析圖文資料，透過網路送到伺服器廣播(Web Server + Media Server)。觀眾透過網路只需點選網頁連結，即可收看現場即時轉播。 • 透過網路直播與現場時差約18秒(但影音及圖文會同步播放) • 透過網路直播節省時間及金錢，更免除舟車勞頓之苦。

  22. <特色7.技術與相容性Technique & Compatible> • 採用微軟媒體技術(Windows Media )觀眾透過IE及Media player即可播放無需安裝其它解碼軟體。 • 伺服器廣播端利用WIN 2003 內含的串流媒體伺服器(Media Services)，即能達到網路直播及隨選點播之功能。 • 圖文(JPG)可透過Web server傳輸 • 即時錄製完成之課程，符合SCORM 1.2 標準及證書 • 與數位學習平台相容(Linux or Win2003) • VOD/MOD相容(支援Win2003伺服器者)

  23. <特色8.後製裁剪編修工具Editing Tools> • 可裁剪影音及同步圖文,並保持同步 1.去頭去尾 2.刪除中間多個影音段落 3.增.刪.移-圖文 4.編修點選章節顯示名稱 5.輸出成新檔案 • 可分段裁剪輸出成新資料夾後,利用網頁編輯軟體以超鏈結串成段落選單 • 在影音部份也可調降輸出成較低之畫質 <錄製時採高畫質保存,編輯後可輸出成不同之畫質(data rate)以供不同網路頻寬需求

  24. <8-1 EAR-EDIT 剪輯介面>

  25. 使用案例介紹 數位內容學院 *國內外數位內容或多媒體講者有相當多比例為採用非PC或PPT檔授課(如 Apple,PDF,動畫影片…等) 中央研究院 *每週1-2天利用EAR直播及錄製 *採用Rich-media格式,直播記錄高品質影音及高解析圖文(300-500kbps) 奇美醫院 *設備固定於會議廳,開放各單位自行錄製成數位課程 *自導入至今(95.7月),已錄製數百小時數位影音多媒體課程

  26. 總結:一台可廣泛應用的數位教材錄影機 • 簡易操作即可完成錄製及網路直播(影音及同步教材) • 需快速.大量產出數位化影音課程 • 需穩定.高效率.硬體式錄製設備 • 需高解析圖文數位化記錄(~1280*1024) • 需高畫質影像及清晰音訊之數位記錄 • 僅需低頻寬即可同步傳輸高品質影音及高解析圖文 • 無需來賓或講者配合操作,各種狀況及設備均可錄製 • 演講或課程結束即可燒錄成光碟或上傳至伺服平台 • 提供後製剪輯工具 • 通過SCORM課程標準.相容性有保障

  27. Q & A

  28. 課程簡易錄製,剪輯與燒錄 (軟體操作 )

  29. 現場操作示範 • 接線 • RECORD • 講師上課 • STOP • 播放成品/上傳平台

  30. 現場操作示範-剪輯 • 編輯: a.去頭去尾/裁中間 b.編輯圖文及說明 c.畫質調整 • 燒錄 • 課程上傳及發佈

  31. Q & A
