Зобкало И.А.

1. Комплиментарность монокристальных дифракционных методов на примере исследования мультиферроиков. Зобкало И.А.

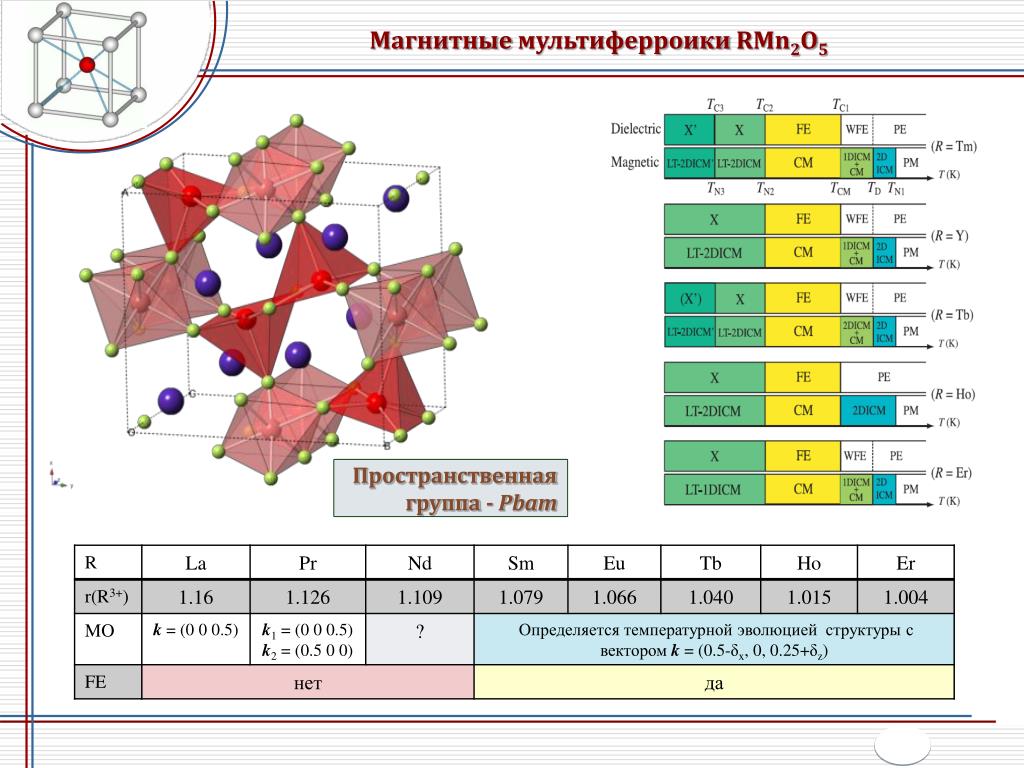

2. Магнитные мультиферроикиRMn2O5 Пространственная группа - Pbam

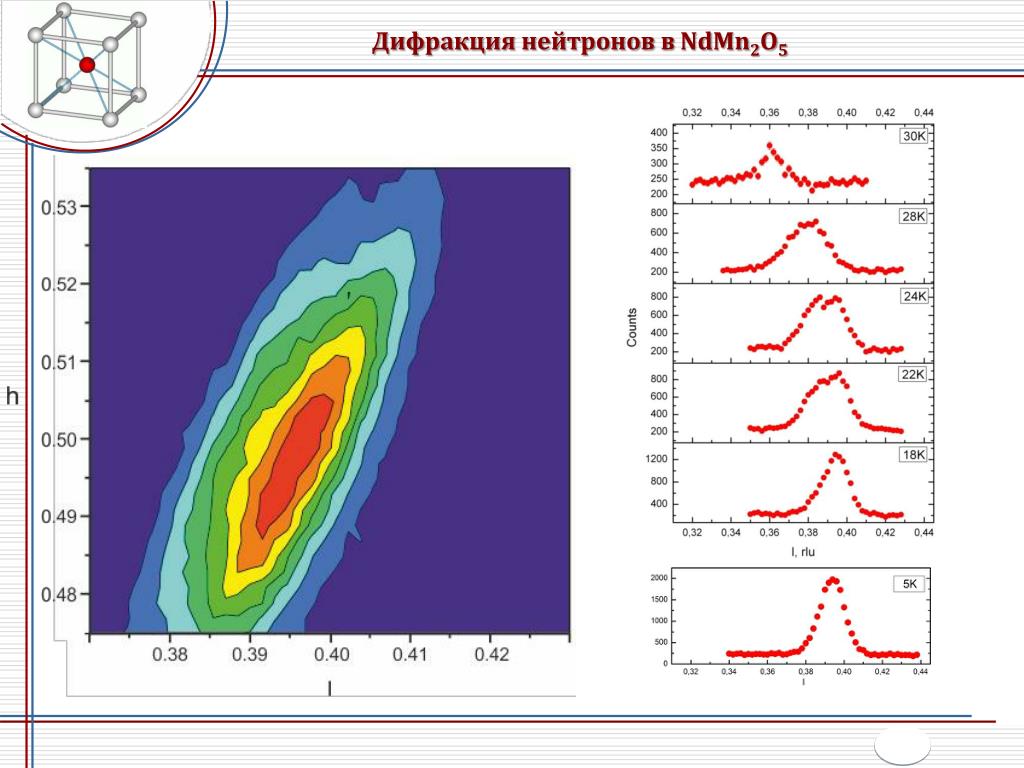

3. Дифракция нейтронов в NdMn2O5

4. Дифракция нейтронов в NdMn2O5 Ниже 30 К наблюдаются две магнитные фазы с близкими по величине векторами магнитной структуры k1 = (0.50 kz1), k2 = (0.50 kz2). Компоненты kz1, kz2 монотонно увеличиваются при уменьшении температуры вплоть до ~25 К, затем остаются постоянными, принимая значения kz1 = 0.384(2), kz2 = 0.395(2).

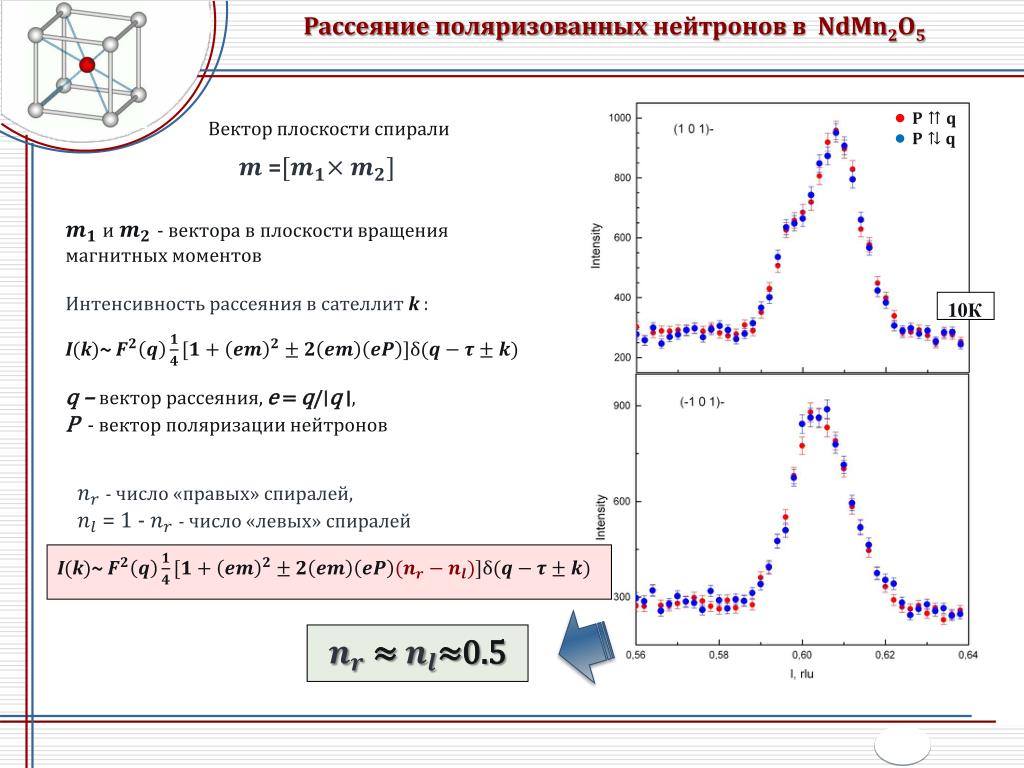

5. Рассеяние поляризованных нейтроновв NdMn2O5 • • Вектор плоскости спирали = и- вектора в плоскости вращения магнитных моментов Интенсивность рассеяния в сателлит k: 10К I(k)~ ) q – вектор рассеяния, e= q/∣q∣, P - вектор поляризации нейтронов‌ - число «правых» спиралей, = 1 - - число «левых» спиралей I(k)~ ) ≈ 0.5

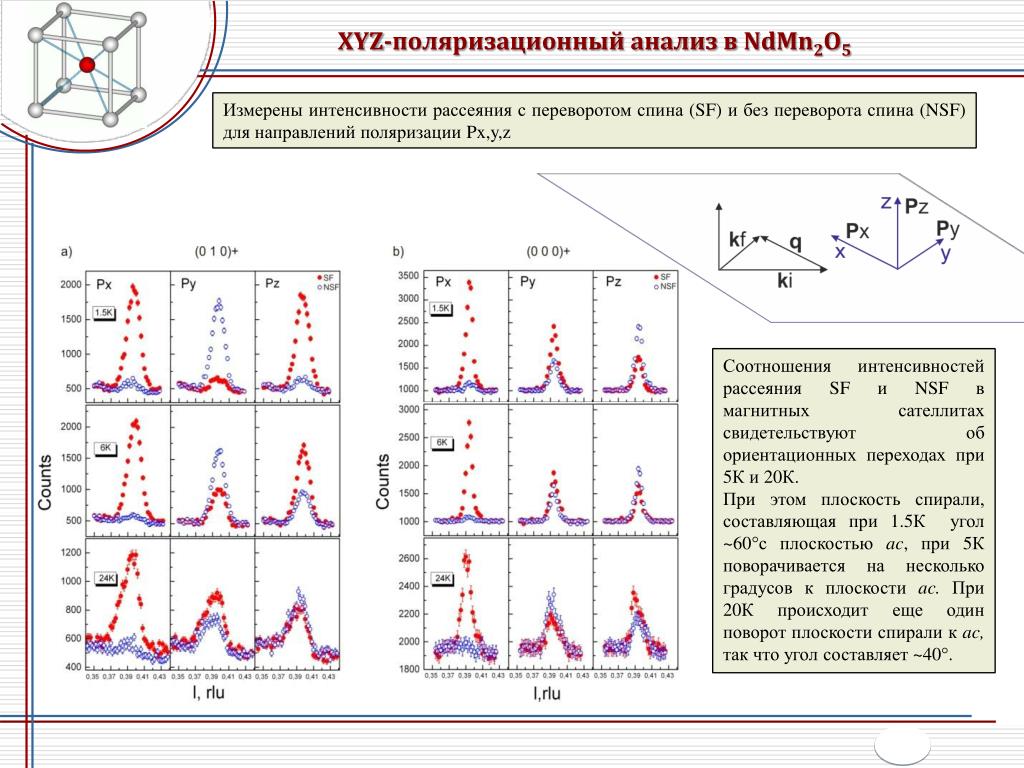

6. XYZ-поляризационный анализ в NdMn2O5 Измерены интенсивности рассеяния с переворотом спина (SF) и без переворота спина (NSF) для направлений поляризации Px,y,z Соотношения интенсивностей рассеяния SF и NSF в магнитных сателлитах свидетельствуют об ориентационных переходах при 5К и 20К. При этом плоскость спирали, составляющая при 1.5К угол ~60°с плоскостью ac, при 5К поворачивается на несколько градусов к плоскости ac. При 20К происходит еще один поворот плоскости спирали к ac, так что угол составляет ~40°.

7. Дифракция нейтронов в NdMn2O5 Измерение интенсивностей большого количества магнитных сателлитов при трех температурах в области магнитного упорядочения.

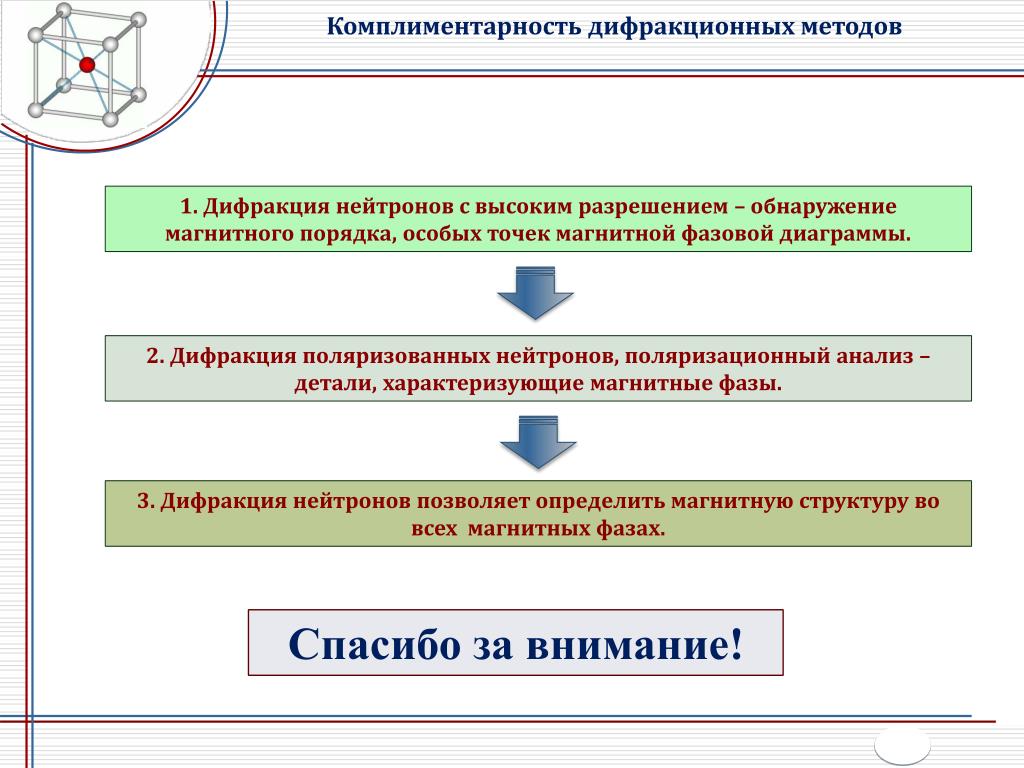

8. Комплиментарностьдифракционных методов 1. Дифракция нейтронов с высоким разрешением – обнаружение магнитного порядка, особых точек магнитной фазовой диаграммы. 2. Дифракция поляризованных нейтронов, поляризационный анализ – детали, характеризующие магнитные фазы. 3. Дифракция нейтроновпозволяет определить магнитную структуру во всех магнитных фазах. Спасибо за внимание!
