  1. 第十章 校园网安全与防范

  2. 保护园区网路由安全 项目一：使用路由器保护园区网安全 保护园区网三层交换网络安全 项目二：三层交换机保护园区网络安全 Contents

  3. 保护园区网路由安全 项目一：使用路由器保护园区网安全 保护园区网三层交换网络安全 项目二：三层交换机保护园区网络安全 Contents

  4. 路由器安全基础 • 路由器的一个重要功能是路由的管理和维护，目前具有一定规模的网络都采用动态的路由协议，常用的有：RIP、OSPF等。当一台设置了相同路由协议，或者相同区域标示符的路由器加入网络后，会学习网络上的路由信息表。但此种方法可能导致网络拓扑信息泄漏，此外由于网络中每台路由器都向网络发送自己的路由信息表，扰乱网络上正常工作的路由信息表，严重时可以使整个网络瘫痪。

  5. 保护路由器控制台安全 • 保护路由器控制台的安全措施 • 配置路由器控制台密码 • Router （config） # line concole 0 • Router （config-line） # login • Router （config-line） # password star • 配置路由器的特权登录密码： • Router （config） # enable password star • Router （config） # enable secret star • “password ”表示输入的是明文形式的口令， • “secret”为密文形式的口令，密文有最高优先级别。

  6. 路由器远程登录 • 保护路由器远程登陆登录的安全措施 • Router # configure terminal • Router （config） # • Router （config） # line VTY 0 4 • Router （config-line） # login • Router （config-line） # password star

  7. 访问控制列表基础 • ACL对经过设备的数据包，根据一定的规则，进行数据包的过滤。 FTP ISP √

  8. 访问控制列表基础 • 定义访问列表的步骤 • 第一步：定义规则（哪些数据允许通过，哪些不允许） • 第二步：将规则应用在设备接口／ＶＬＡＮ上 • 访问控制列表的分类： • 1、标准ＡＣＬ • 2、扩展ＡＣＬ • 3、命名ＡＣＬ（标准／扩展） • 访问控制列表规则元素 • 源IP、目的IP、源端口、目的端口、协议、服务

  9. 访问控制列表基础 • 访问列表对流经接口的数据包进行控制： • 1. 入栈应用（in） • 2. 出栈应用（out）

  10. ACL的基本准则 • 一切未被允许的就是禁止的。 • 路由器缺省允许所有的信息流通过; • 防火墙缺省封锁所有的信息流，对希望提供的服务逐项开放。 • 按规则链来进行匹配 • 使用源地址、目的地址、源端口、目的端口、协议、时间段进行匹配 • 从头到尾，至顶向下的匹配方式 • 匹配成功马上停止 • 立刻使用该规则的“允许、拒绝……”

  11. ACL分类 • 标准访问列表 • 根据数据包源IP地址进行规则定义 • 扩展访问列表 • 根据数据包中源IP、目的IP、源端口、目的端口、协议进行规则定义

  12. 标准访问控制列表基础 • 标准访问列表 • 只根据源IP地址，进行数据包的过滤 学生网段 教研网段 校领导网段

  13. 标准访问控制列表 • 1、定义标准ACL • Router(config)# access-list <1-99> { permit |deny } 源地址 [反掩码] • Switch(config)# Ip access-list <1-99> { permit |deny } 源地址 [反掩码] • 2、应用ACL到接口 • Router(config-if)#ip access-group <1-99>|{name} { in | out }

  14. IP标准访问列表配置 • 只允许172.16.3.0网络中的计算机访问互联网络 • access-list 1 permit 172.16.3.00.0.0.255 • (access-list 1 deny 0.0.0.0 255.255.255.255) • interface serial 0 • ip access-group 1 out Internet 172.17.0.0 172.16.3.0 172.16.4.0 S0 F0 F1

  15. IP标准访问列表配置技术 • 阻止　192.168.0.45　主机通过E0访问网络，而允许其他的机器访问 • Router（config） # access-list 1 deny host 192.168.0.45 • Router（config） # access-list 1 permit any • Router（config） # interface ethernet 0 • Router（config-if） # ip access-group 1 in

  16. 128 64 32 16 8 4 2 1 0 0 1 1 1 1 1 1 0 0 0 0 1 1 1 1 1 1 1 1 1 0 1 0 1 1 1 1 1 1 1 1 反掩码（通配符） • 通配符掩码是一个32比特位。其中0表示“检查相应的位”，1表示“不检查相应的位”。 在IP子网掩码中，数字1和0用来决定是网络，还是主机的IP地址。 通配符掩码与子网掩码工作原理是不同的。如表示172.16.0.0这个网段，使用通配符掩码应为0.0.255.255。 在通配符掩码用255.255.255.255表示所有IP地址，全为1说明所有32位都不检查，这是可以用any来取代。 0.0.0.0的通配符掩码则表示所有32位都要进行匹配，这样只表示一个IP地址，可以用host表示。 0 0 0 0 0 0 0 0 0表示检查相应的地址比特 1表示不检查相应的地址比特

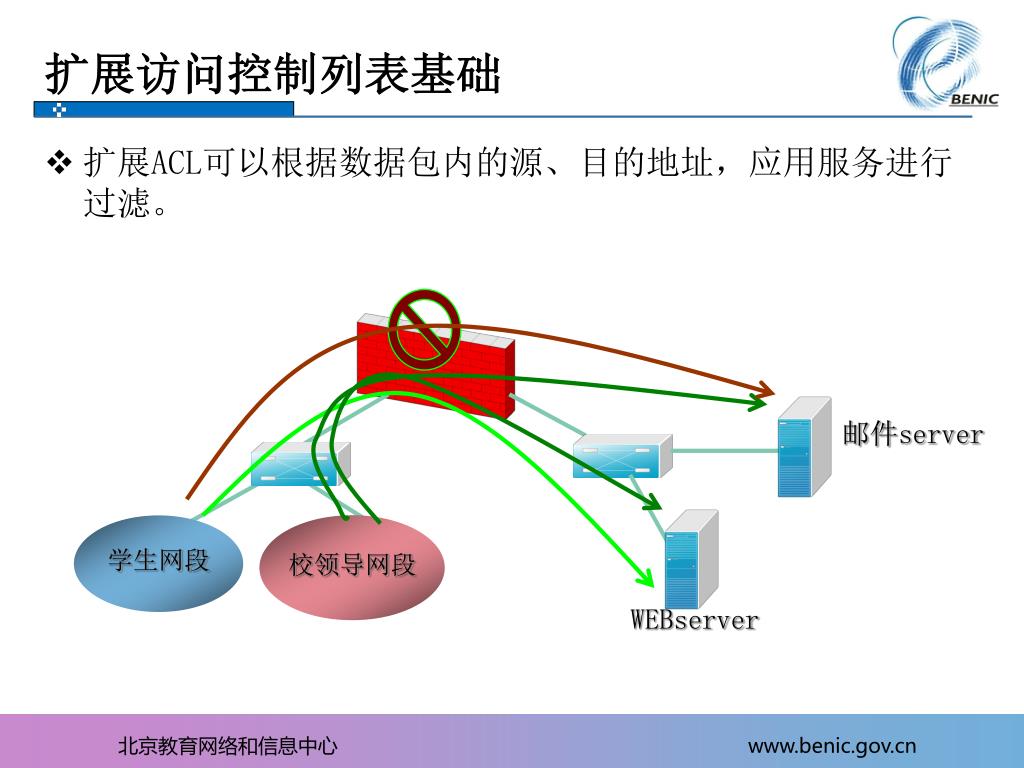

  17. 学生网段 校领导网段 扩展访问控制列表基础 • 扩展ACL可以根据数据包内的源、目的地址，应用服务进行过滤。 邮件server WEBserver

  18. 扩展访问控制列表 1、定义扩展的ACL Router(config)# access-list <100-199> { permit /deny } 协议 源地址 反掩码[源端口] 目的地址 反掩码[ 目的端口 ] 2、应用ACL到接口 Router(config-if)#ip access-group <100-199> |{name} { in | out }

  19. IP扩展访问列表配置 • 允许网络192.168.0.0内所有主机访问HTTP服务器172.168.12.3，拒绝其它主机使用网络。 • Switch (config)# access-list 111 permit tcp 192.168.0.0 • 0.0.255.255 host 172.168.12.3 eq www • Switch # show access-lists

  20. 扩展访问列表的应用 • 利用ACL隔离冲击波病毒 • access-list 115 deny udp any anyeq 69 • access-list 115 deny tcp any anyeq 135 • access-list 115 deny udp any anyeq 135 • access-list 115 deny udp any anyeq 137 • access-list 115 deny udp any anyeq 138 • access-list 115 deny tcp any anyeq 139 • access-list 115 deny udp any anyeq 139 • access-list 115 deny tcp any anyeq 445 • access-list 115 deny tcp any anyeq 593 • access-list 115 deny tcp any anyeq 4444 • access-list 115 permit ip any any • interface <type> <number> • ipaccess-group 115 in • ipaccess-group 115 out

  21. 保护园区网路由安全 项目一：使用路由器保护园区网安全 保护园区网三层交换网络安全 项目二：三层交换机保护园区网络安全 Contents

  22. 任务一：配置标准ACL访问规则 • 【任务描述】 • 学校校园网扩建后，实现了新、老校区的网络之间的互联互通，满足了了新、老校区师生对校园网络信息化的需求，实现了对校园网络资源的共享。 • 由于没有实施部门网之间的安全策略，出现学生登录到教师网查看试卷的情况。为了保证校园网的整体安全，保障校园网为广大师生员工提供有效的服务，网络中心重新进行安全规划，实施了访问控制列表安全技术，禁止学生宿舍网络访问教师所在网络。 • 由于是禁止来自整个学生网络中计算机访问，按照规则，需要实施标准访问控制列表技术实施网络安全访问。 • 【知识准备】 • ACL

  23. 任务一：配置标准ACL访问规则 • 【网络拓扑】 • 【任务目标】 • 学习标准ACL访问规则，实施园区网络隔离。 • 【设备清单】 • 路由器（1台）、 计算机（>=3台）、 双绞线（若干根）。 • 【工作过程】

  24. 任务二：配置扩展ACL访问规则 • 【任务描述】 • 学校的校园网扩建后，实现了分散于各校区的网络之间的互联互通，满足了各校区师生对校园网络信息化的需求，实现了对校园网络资源的共享。 • 为了实现校园网络中不同区域网络之间信息共享，在教师所在的网络中搭建了一台FTP网络服务器，为学校中提供教学资源共享。但是，由于没有实施部门网之间的安全策略，出现学生登录到教师网中FTP网络服务器查看试卷的情况。 • 为了保证校园网的整体安全，保障校园网为广大师生员工提供有效的服务，网络中心重新进行安全规划，实施了访问控制列表安全技术，允许学生宿舍网络访问教师所在网络，但需要禁止学生访问教师网中FTP网络服务器。 • 由于是禁止某项服务的访问，按照规则，需要实施扩展的访问控制列表技术，保障网络安全访问。 • 【知识准备】 • 访问控制列表

  25. 任务二：配置扩展ACL访问规则 • 【网络拓扑】 • 【任务目标】 • 在路由器上配置扩展ACL，保护教师网络中FTP服务器的安全 • 【设备清单】 • 路由器（2台）；网络连线（若干根）；测试计算机（>=2台） • 【工作过程】

  26. 保护园区网路由安全 项目一：使用路由器保护园区网安全 保护园区网三层交换网络安全 项目二：三层交换机保护园区网络安全 Contents

  27. 命名访问控制列表 • 在标准与扩展访问控制列表中均要使用编号，而在命名访问控制列表中使用一个字母或数字组合的字符串，来代替数字，从而实现见名识意效果。 • 命名访问控制列表技术不仅可以形象地描述访问控制列表功能，而且还可以让网络管理员删除某个访问控制列表中不需要的语句，在使用过程中方便地修改。

  28. 标准命名访问控制列表 • 命名IP访问控制列表广泛地应用在园区网络的三层交换机上，而在路由器上应用命名IP访问控制列表技术，需要其OS较高的版本才能支持。 • Switch#configure • Switch (config)#ip access-list standard test1 ！命名了标准访问控制列表 • Switch (config-std-nacl)#deny 30.1.1.0 0.0.0.255 ！拒绝30.1.1.0的网络 • Switch (config-std-nacl)#permit any ！允许任何其它网络访问 • Switch (config-std-nacl)#exit • Switch (config)#int s1/0 ！进入S1/0接口 • Switch (config-if)#ip access-group test1 in ！把命名ACL应用到接口S1/0

  29. 扩展命名访问控制列表 • Switch#configure • Switch (config)#ip access-list extended test2 ！定义命名扩展访问控制列表 • Switch(config-ext-nacl)#deny icmp 20.1.1.0 0.0.0.255 10.1.1.0 0.0.0.255 • Switch（config-ext-nacl)#permit ip any any！允许其它一切访问 • Switch (config-ext-nacl)#exit • Switch (config)# • Switch (config)#int f0/0

  30. 保护园区网路由安全 项目一：使用路由器保护园区网安全 保护园区网三层交换网络安全 项目二：三层交换机保护园区网络安全 Contents

  31. 任务一：使用标准命名ACL访问规则 • 【任务描述】 • 学校的校园网扩建后，实现了新、老校区的网络之间的互联互通，满足了了新、老校区师生对校园网络信息化的需求，实现了对校园网络资源的共享。 • 由于没有实施部门网之间的安全策略，出现学生登录到教师网查看试卷的情况。为了保证校园网的整体安全，保障校园网为广大师生员工提供有效的服务，网络中心重新进行安全规划，在校园网的三层交换机上实施标准命名ACL访问规则安全技术，实施了访问控制列表安全技术，禁止学生宿舍网络访问教师所在网络。 • 由于是禁止来自整个学生网络中计算机访问，按照规则，需要实施标准命名访问控制列表技术，实施网络安全访问。 • 【知识准备】 • 标准命名ACL

  32. 任务一：使用标准命名ACL访问规则 • 【网络拓扑】 • 【任务目标】 • 学习标准命名ACL访问规则，实施园区网络隔离。 • 【设备清单】 • 三层交换机（1台）、 计算机（>=3台）、 双绞线（若干根）。 • 【工作过程】

  33. 任务二：使用扩展命名ACL规则 • 【任务描述】 • 学校的校园网扩建后，实现了分散于各校区的网络之间的互联互通，满足了各校区师生对校园网络信息化的需求，实现了对校园网络资源的共享。 • 为了实现校园网络中不同区域网络之间信息共享，在教师所在的网络中搭建了一台FTP网络服务器，为学校中提供教学资源共享。但是，由于没有实施部门网之间的安全策略，出现学生登录到教师网中FTP网络服务器查看试卷的情况。 • 为了保证校园网的整体安全，保障校园网为广大师生员工提供有效的服务，网络中心重新进行安全规划，在三层交换机上实施命名扩展访问控制列表安全技术，允许学生宿舍网络访问教师所在网络，但需要禁止学生访问教师网中FTP网络服务器。 • 由于是禁止某项服务的访问，按照规则，需要实施扩展命名的访问控制列表技术，保障网络安全访问。 • 【知识准备】 • 命名ACL

  34. 任务二：使用扩展命名ACL规则 • 【网络拓扑】 • 【任务目标】 • 禁止学生访问FTP服务器，实施命名扩展ACL技术控制，以实现网络间服务隔离。 • 【设备清单】 • 三层交换机（2台）、 计算机（>=3台）、 双绞线（若干根）。 • 【工作过程】

  35. 任务三：配置Vlan标准命名访问控制列表 • 【任务描述】 • 学校的校园网扩建后，实现了新、老校区的网络之间的互联互通，满足了了新、老校区师生对校园网络信息化的需求，实现了对校园网络资源的共享。 • 由于没有实施部门网之间的安全策略，出现学生登录到教师网查看试卷的情况。为了保证校园网的整体安全，保障校园网为广大师生员工提供有效的服务。网络中心重新进行安全规划，在校园网的三层交换机上实施标准命名ACL访问规则安全技术，学校需要将学生网与教师网隔离，学生网与办公网之间的网络仍然可以实现互连互通。 • 由于是禁止来自整个学生网络中计算机访问，按照规则，需要实施标准命名访问控制列表技术，实施网络安全访问。 • 【网络拓扑】

  36. 任务三：配置Vlan标准命名访问控制列表 • 【任务目标】 • 配置Vlan标准命名访问控制列表项目，学生网可以访问办公网，也不能访问教师网，以实现网络间服务隔离。 • 【设备清单】 • 三层交换机（1台）、 计算机（>=3台）、 双绞线（若干根）。 • 【工作过程】

  37. 本章总结 • 保护园区网路由安全 • 项目一：使用路由器保护园区网安全 • 保护园区网三层交换网络安全 • 项目二：三层交换机保护园区网络安全

  38. Thank You! www.benic.gov.cn
