  1. PC HARDVER ISMERETEK Óravázlat Készítette: Kucsera Mihály 2011.

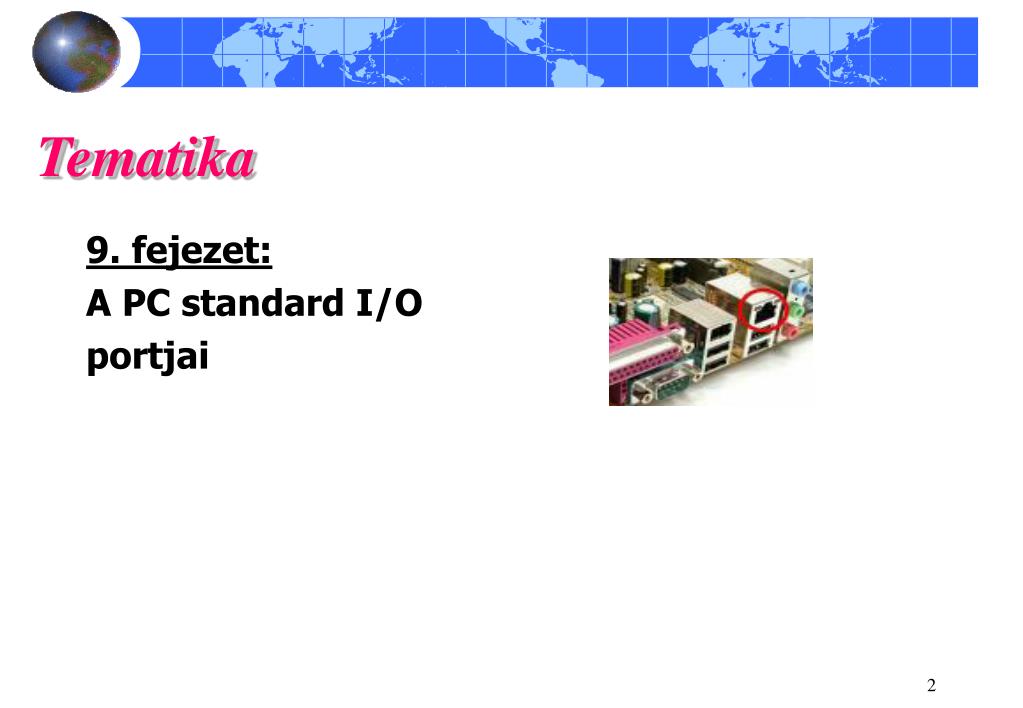

  2. Tematika 9. fejezet: A PC standard I/O portjai

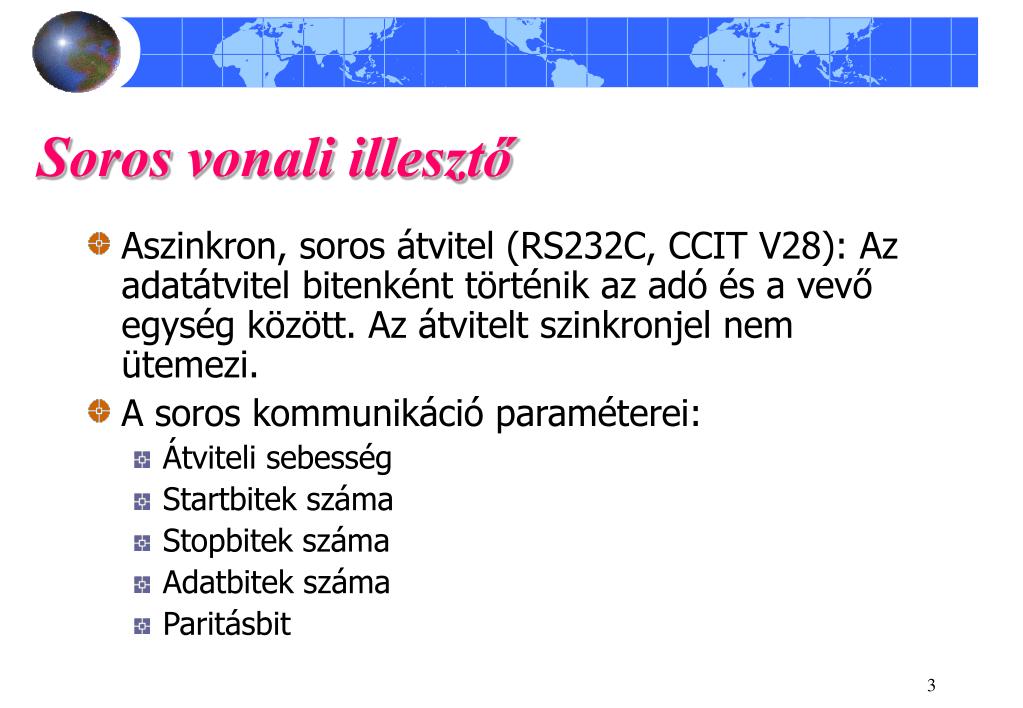

  3. Soros vonali illesztő • Aszinkron, soros átvitel (RS232C, CCIT V28): Az adatátvitel bitenként történik az adó és a vevő egység között. Az átvitelt szinkronjel nem ütemezi. • A soros kommunikáció paraméterei: • Átviteli sebesség • Startbitek száma • Stopbitek száma • Adatbitek száma • Paritásbit

  4. Soros vonali illesztő • Zavarérzéketlen, hatókör ~30 m • Sebesség: .. 2400 .. 115600 baud • Jelszintek: 3..15V (bipoláris), 50m • Keret: Start + Adat (7-8bit) + Paritás + Stop (1..2bit) • Illeszkedés a buszhoz („ISA’” címkiosztás): • COM1, IRQ: 4, I/O (báziscím): 3F8H • COM2, IRQ: 3, I/O(báziscím): 2F8H • COM3, IRQ: 4, I/O(báziscím): 3E8H • COM4, IRQ: 3, I/O(báziscím): 2E8H

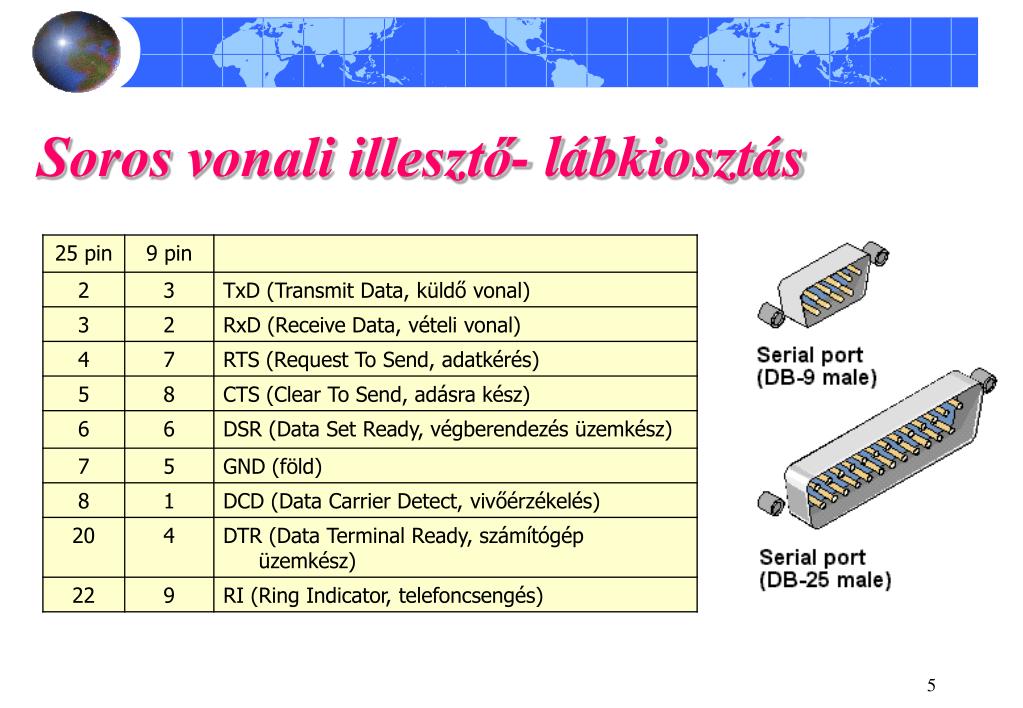

  5. Soros vonali illesztő- lábkiosztás

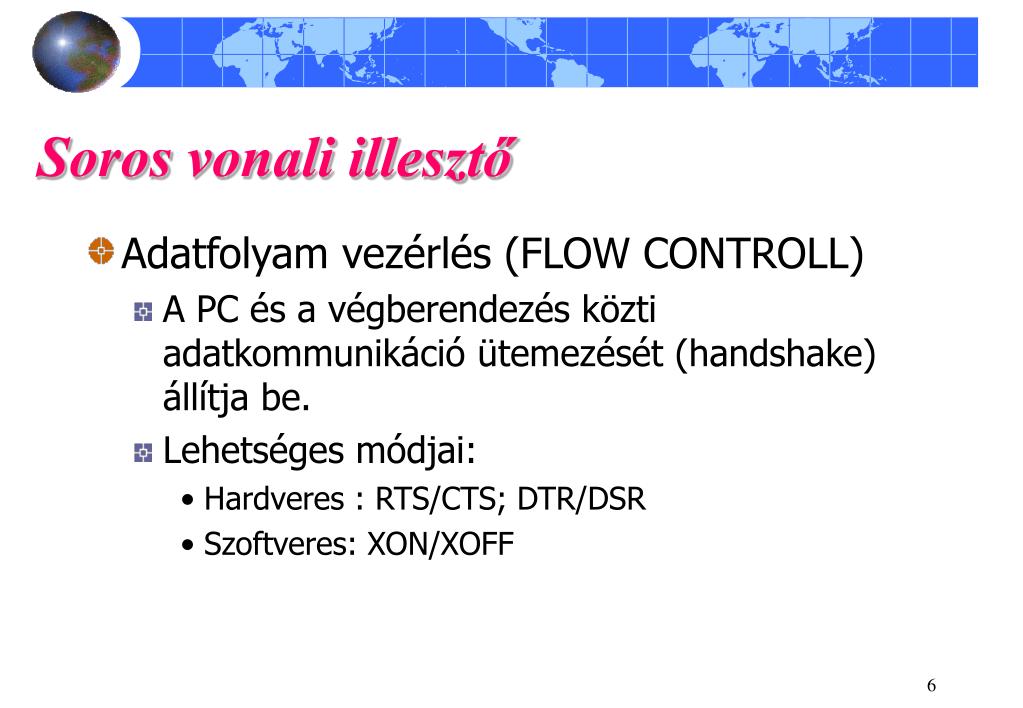

  6. Soros vonali illesztő • Adatfolyam vezérlés (FLOW CONTROLL) • A PC és a végberendezés közti adatkommunikáció ütemezését (handshake) állítja be. • Lehetséges módjai: • Hardveres : RTS/CTS; DTR/DSR • Szoftveres: XON/XOFF

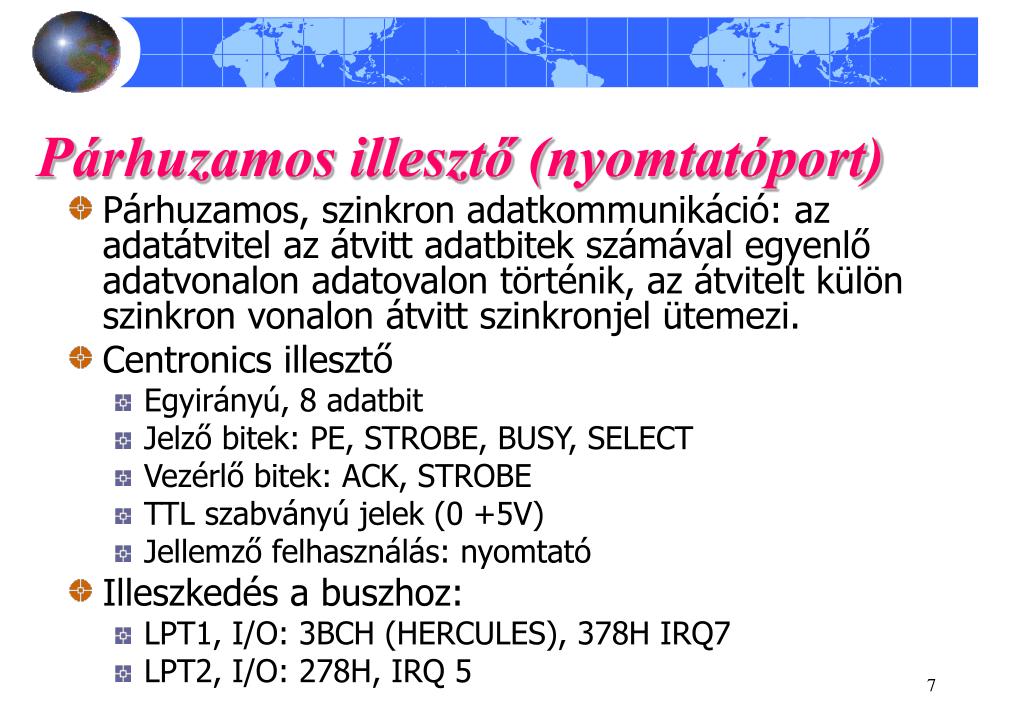

  7. Párhuzamos illesztő (nyomtatóport) • Párhuzamos, szinkron adatkommunikáció: az adatátvitel az átvitt adatbitek számával egyenlő adatvonalon adatovalon történik, az átvitelt külön szinkron vonalon átvitt szinkronjel ütemezi. • Centronics illesztő • Egyirányú, 8 adatbit • Jelző bitek: PE, STROBE, BUSY, SELECT • Vezérlő bitek: ACK, STROBE • TTL szabványú jelek (0 +5V) • Jellemző felhasználás: nyomtató • Illeszkedés a buszhoz: • LPT1, I/O: 3BCH (HERCULES), 378H IRQ7 • LPT2, I/O: 278H, IRQ 5

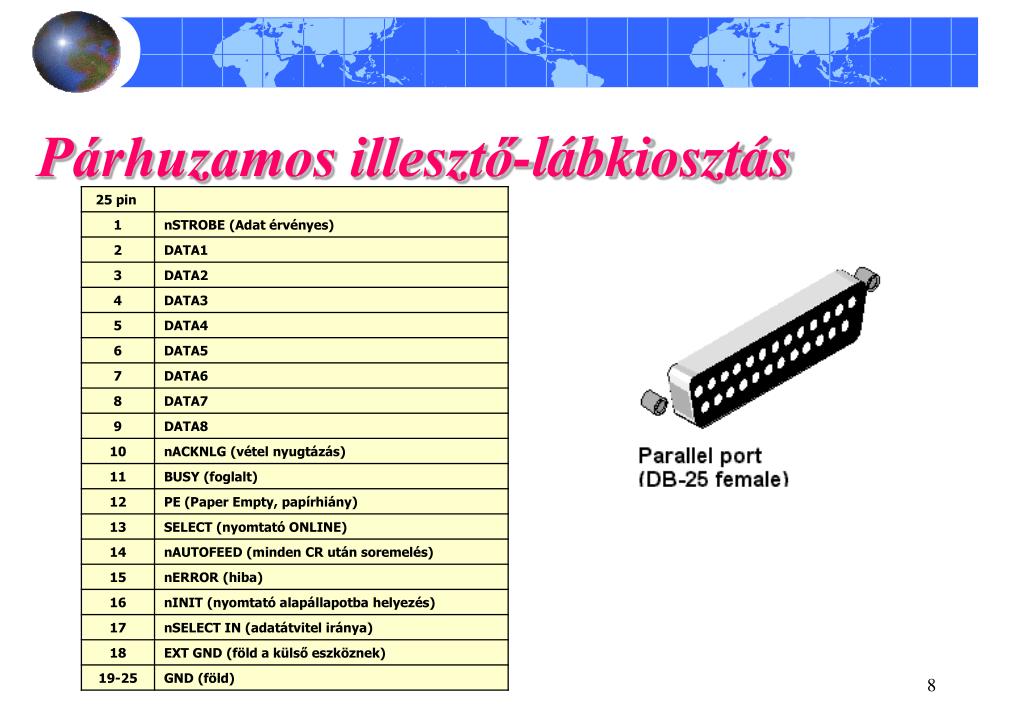

  8. Párhuzamos illesztő-lábkiosztás

  9. Kétirányú párhuzamos illesztők • Szabvány: IEEE1284 • Centronics-szal felülről kompatibilis • Üzemmódok: • Csak előre irányú • Centronics mód (kompatíbilis mód) • Csak vissza irányú • Nybble-mód: Egyszerre 4 bit a PC felé a BUSY, PE, SELECT, ERROR vonalakon keresztül (hagyományos is tudja) • Byte-mód: A kimeneti buffer “átlátszóvá” tehető, így a kimenet állapota beolvasható (csak újabb interfészek) • Kétirányú • EPP (Enhanced Paralel Port) - Intel + Zenit: Nagysebességű kétirányú port (2MB/s) • ECP (Extended Capability Port) - HP + Microsoft: Gyors, kétirányú, több logikai eszköz egy fizikain belül

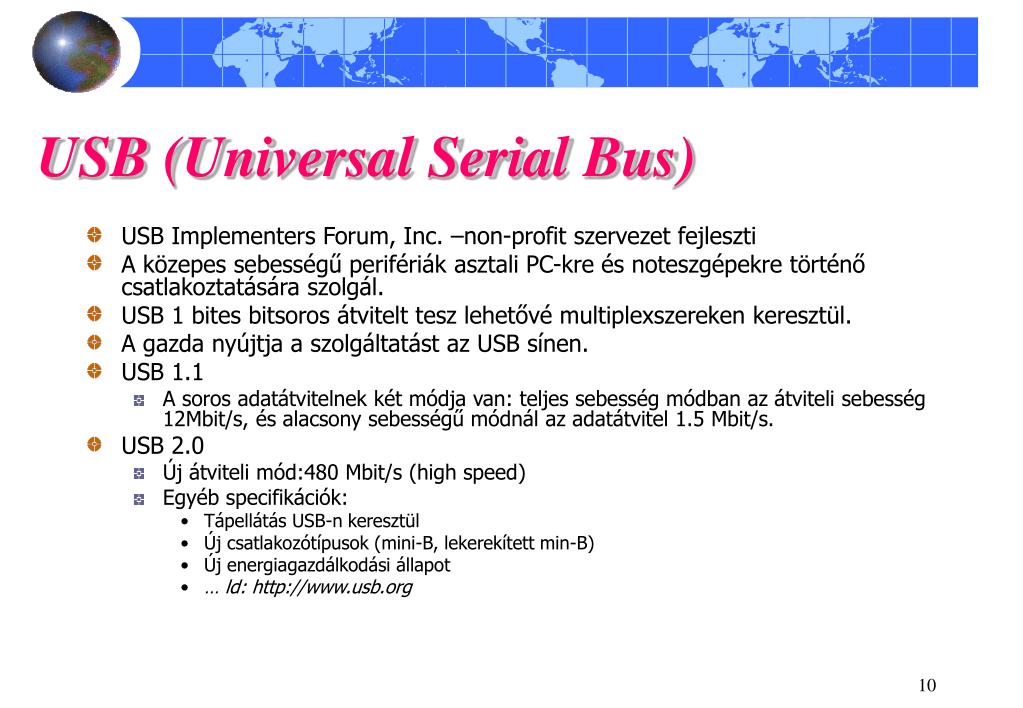

  10. USB (Universal Serial Bus) • USB Implementers Forum, Inc. –non-profit szervezet fejleszti • A közepes sebességű perifériák asztali PC-kre és noteszgépekre történő csatlakoztatására szolgál. • USB 1 bites bitsoros átvitelt tesz lehetővé multiplexszereken keresztül. • A gazda nyújtja a szolgáltatást az USB sínen. • USB 1.1 • A soros adatátvitelnek két módja van: teljes sebesség módban az átviteli sebesség 12Mbit/s, és alacsony sebességű módnál az adatátvitel 1.5 Mbit/s. • USB 2.0 • Új átviteli mód:480 Mbit/s (high speed) • Egyéb specifikációk: • Tápellátás USB-n keresztül • Új csatlakozótípusok (mini-B, lekerekített min-B) • Új energiagazdálkodási állapot • … ld: http://www.usb.org

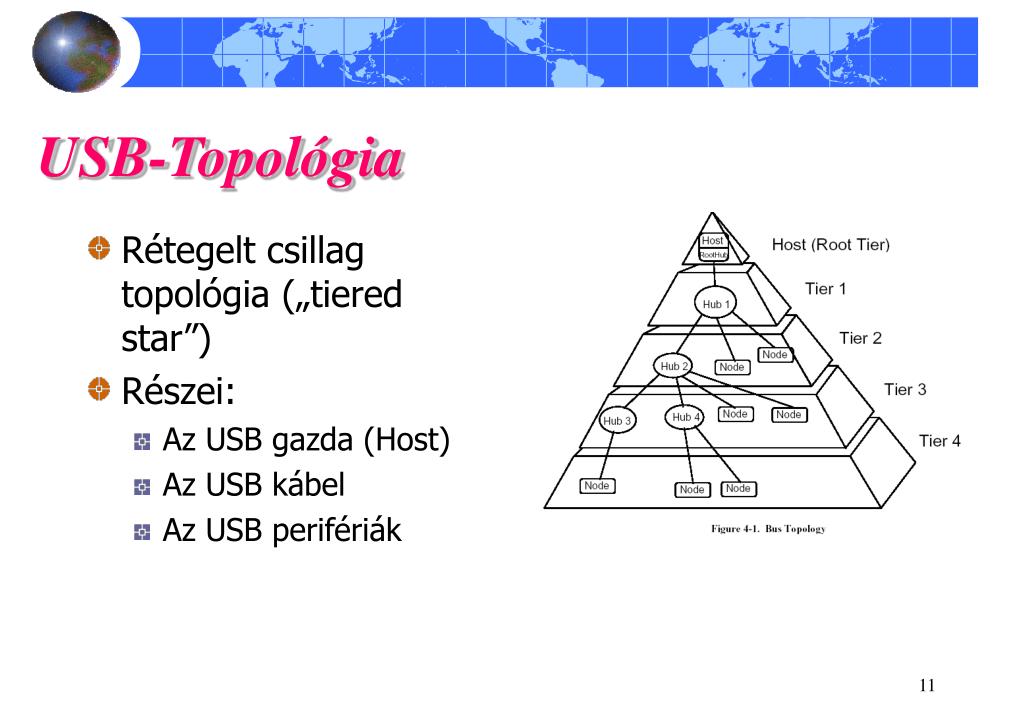

  11. USB-Topológia • Rétegelt csillag topológia („tiered star”) • Részei: • Az USB gazda (Host) • Az USB kábel • Az USB perifériák

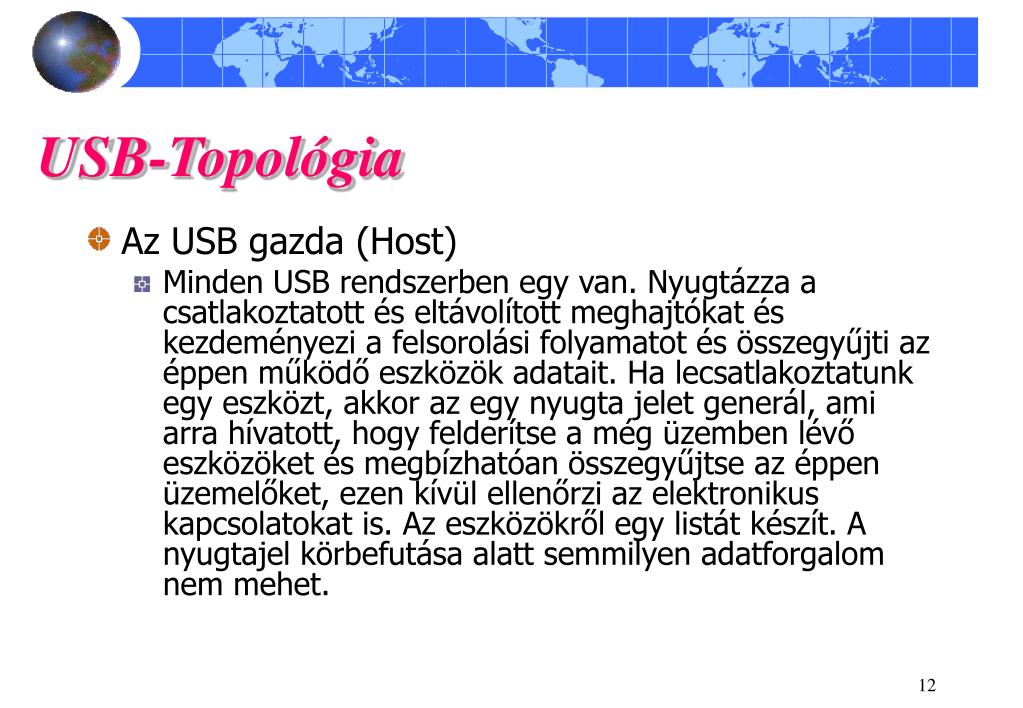

  12. USB-Topológia • Az USB gazda (Host) • Minden USB rendszerben egy van. Nyugtázza a csatlakoztatott és eltávolított meghajtókat és kezdeményezi a felsorolási folyamatot és összegyűjti az éppen működő eszközök adatait. Ha lecsatlakoztatunk egy eszközt, akkor az egy nyugta jelet generál, ami arra hívatott, hogy felderítse a még üzemben lévő eszközöket és megbízhatóan összegyűjtse az éppen üzemelőket, ezen kívül ellenőrzi az elektronikus kapcsolatokat is. Az eszközökről egy listát készít. A nyugtajel körbefutása alatt semmilyen adatforgalom nem mehet.

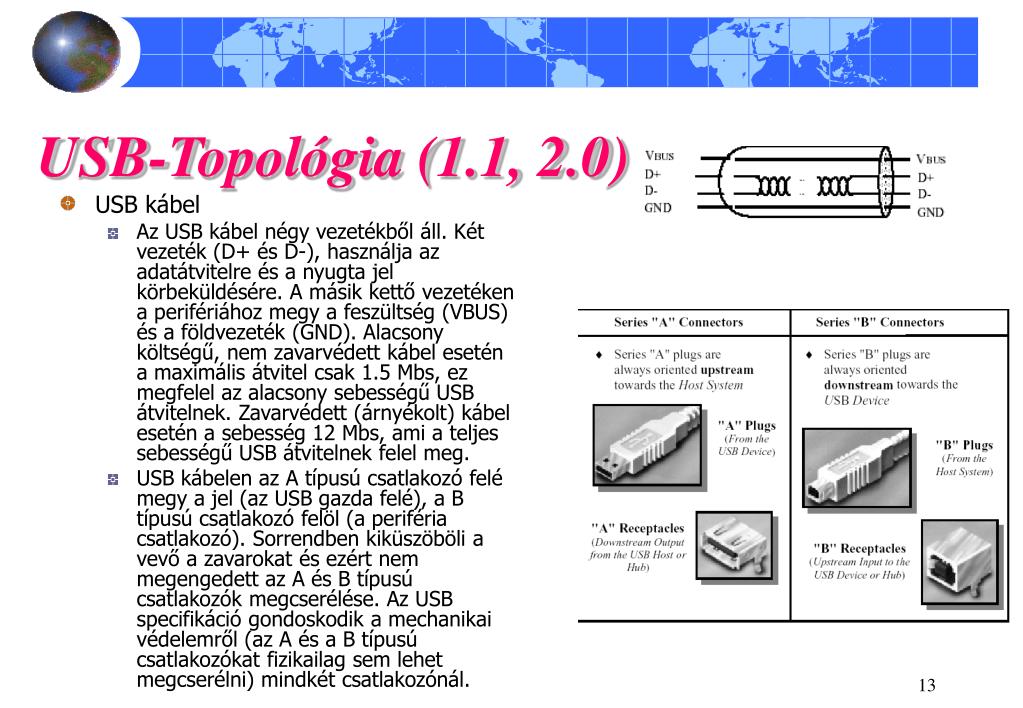

  13. USB-Topológia (1.1, 2.0) • USB kábel • Az USB kábel négy vezetékből áll. Két vezeték (D+ és D-), használja az adatátvitelre és a nyugta jel körbeküldésére. A másik kettő vezetéken a perifériához megy a feszültség (VBUS) és a földvezeték (GND). Alacsony költségű, nem zavarvédett kábel esetén a maximális átvitel csak 1.5 Mbs, ez megfelel az alacsony sebességű USB átvitelnek. Zavarvédett (árnyékolt) kábel esetén a sebesség 12 Mbs, ami a teljes sebességű USB átvitelnek felel meg. • USB kábelen az A típusú csatlakozó felé megy a jel (az USB gazda felé), a B típusú csatlakozó felöl (a periféria csatlakozó). Sorrendben kiküszöböli a vevő a zavarokat és ezért nem megengedett az A és B típusú csatlakozók megcserélése. Az USB specifikáció gondoskodik a mechanikai védelemről (az A és a B típusú csatlakozókat fizikailag sem lehet megcserélni) mindkét csatlakozónál.

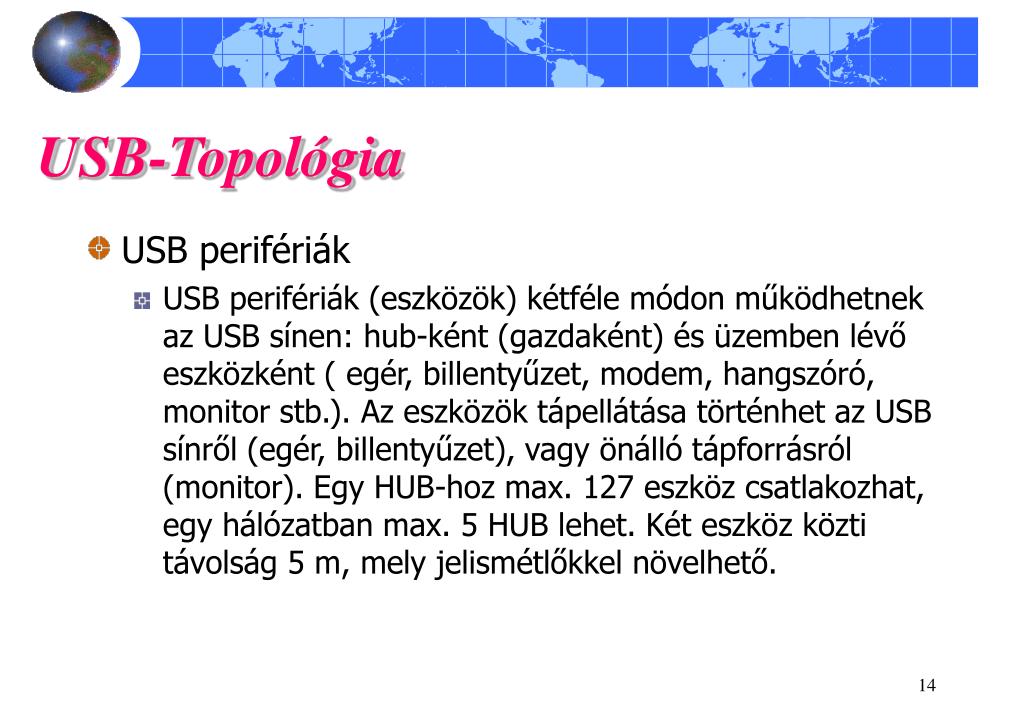

  14. USB-Topológia • USB perifériák • USB perifériák (eszközök) kétféle módon működhetnek az USB sínen: hub-ként (gazdaként) és üzemben lévő eszközként ( egér, billentyűzet, modem, hangszóró, monitor stb.). Az eszközök tápellátása történhet az USB sínről (egér, billentyűzet), vagy önálló tápforrásról (monitor). Egy HUB-hoz max. 127 eszköz csatlakozhat, egy hálózatban max. 5 HUB lehet. Két eszköz közti távolság 5 m, mely jelismétlőkkel növelhető.

  15. USB 3.0 • In USB 3.0 dual-bus architecture is used to allow both USB 2.0 (HIGH Speed/LOW Speed/FULL Speed) and USB 3.0 (Super Speed) operations to take place simultaneously, thus providing backward compatibility. Connections are such that they also permit forward compatibility, that is, run USB 3 devices on USB 2.0 ports. The structural topology is the same, consisting of a tiered star topology with a root hub at level 0 and hubs at lower levels to provide bus connectivity to devices. • Elméleti maximális átviteli sebessége 5Gbit/s, gyakorlatban 3,2 Gbit/s • Dual Bus Architektura- Visszamenőlegesesn kompatibilis a USB 2.0-val • Rétegelt csillag topológia

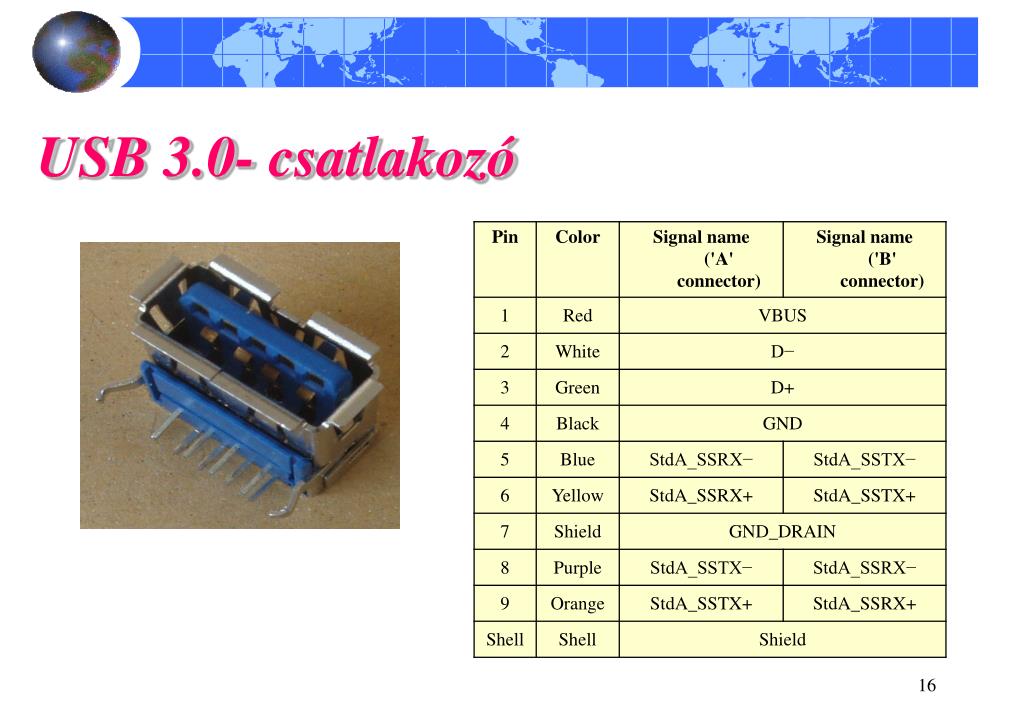

  16. USB 3.0- csatlakozó

  17. IEEE 1394 (FIREWIRE) • Az IEEE1394 multimédiás csatlakozó lehetővé teszi az egyszerű, alacsony költségű, nayg sávszélességű szinkronizált (valós idejú) adatcsatlakozást számítógépek, perifériák, és oylan elektronikai termékek között, mint pl. Kamkorderek, VCR-ek, nyomtatók, TV készülékek, digitális fényképezőgépek • Kifejlesztői : • Apple Computer- Firewire márkanév • SONY- iLINK márkanév • Ipari szabványosítás: IEEE1394 (1995)

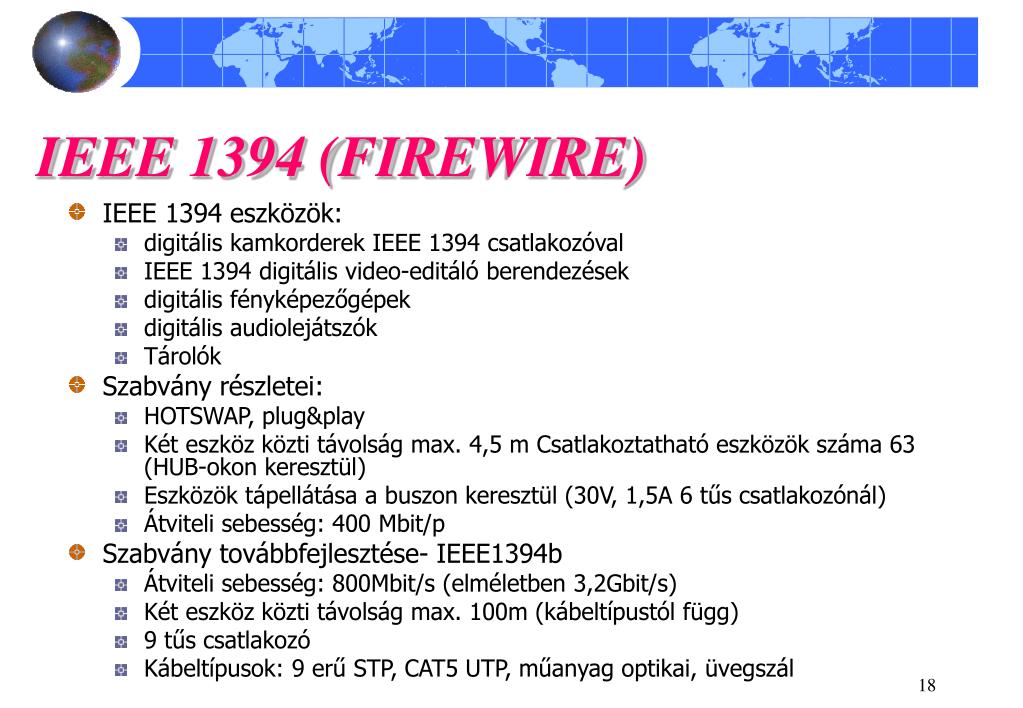

  18. IEEE 1394 (FIREWIRE) • IEEE 1394 eszközök: • digitális kamkorderek IEEE 1394 csatlakozóval • IEEE 1394 digitális video-editáló berendezések • digitális fényképezőgépek • digitális audiolejátszók • Tárolók • Szabvány részletei: • HOTSWAP, plug&play • Két eszköz közti távolság max. 4,5 m Csatlakoztatható eszközök száma 63 (HUB-okon keresztül) • Eszközök tápellátása a buszon keresztül (30V, 1,5A 6 tűs csatlakozónál) • Átviteli sebesség: 400 Mbit/p • Szabvány továbbfejlesztése- IEEE1394b • Átviteli sebesség: 800Mbit/s (elméletben 3,2Gbit/s) • Két eszköz közti távolság max. 100m (kábeltípustól függ) • 9 tűs csatlakozó • Kábeltípusok: 9 erű STP, CAT5 UTP, műanyag optikai, üvegszál

  19. Vége ! Felhasznált irodalom: USB Implementers Forum, Inc.-www.usb.org 1394 Trade Association-www.1394ta.org
