Hubblov vesmírny ďalekohľad . Martin Dian. Základné údaje. Hmotnosť 12 ton Výška 600 km nad zemským povrchom Doba obehu 95 minút. Ako ďalekohľad pracuje. Typ Cassegrain reflektor Priemer hlavného zrkadla 2,4 m hmotnosť 820 kg Priemer sekundárneho zrkadla 0,3 m. Ako ďalekohľad pracuje.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Hubblov vesmírny ďalekohľad' - griselda


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
z kladn daje

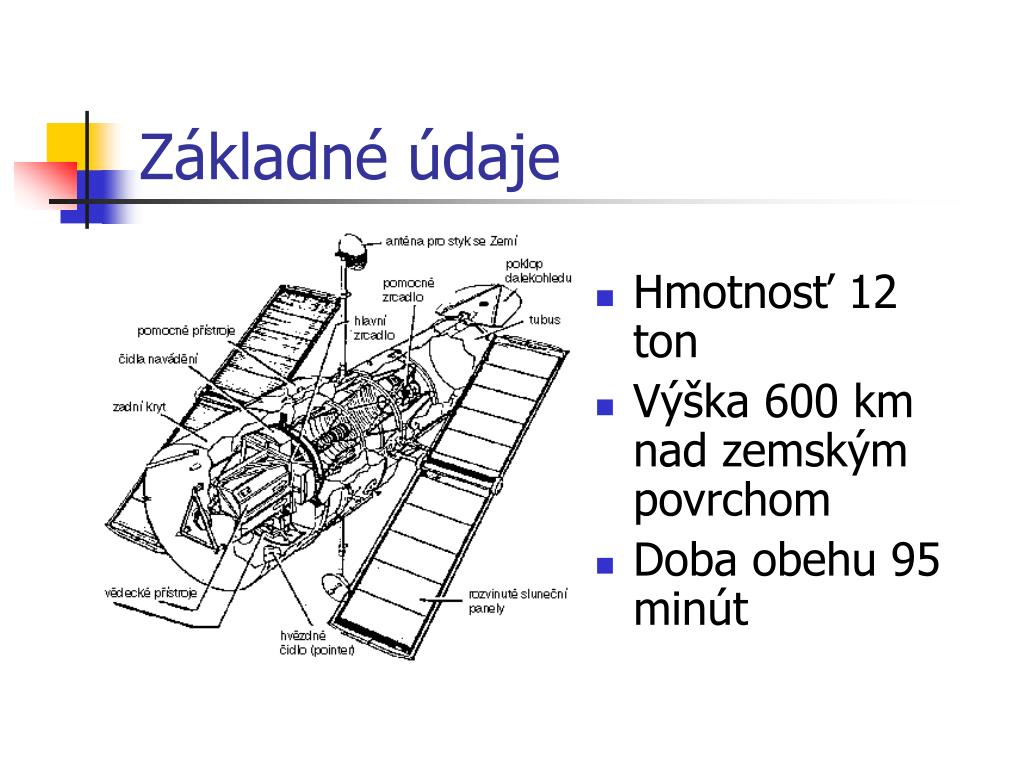

Základné údaje
  • Hmotnosť 12 ton
  • Výška 600 km nad zemským povrchom
  • Doba obehu 95 minút
ako alekoh ad pracuje

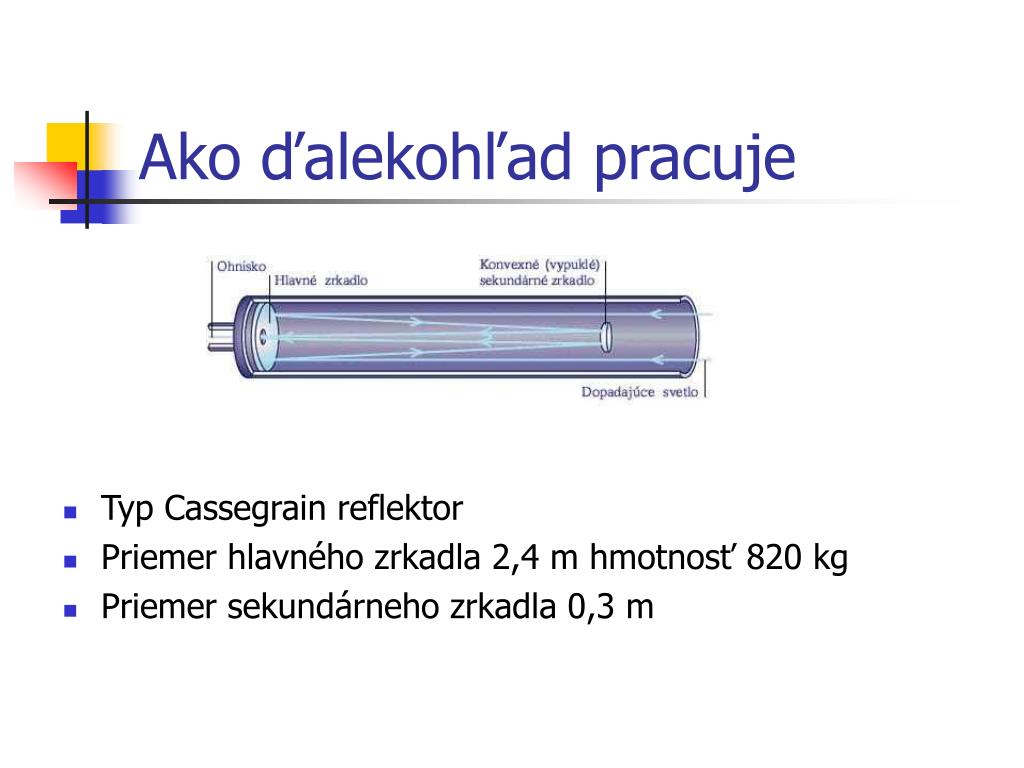

Ako ďalekohľad pracuje
  • Typ Cassegrain reflektor
  • Priemer hlavného zrkadla 2,4 m hmotnosť 820 kg
  • Priemer sekundárneho zrkadla 0,3 m
ako alekoh ad pracuje1

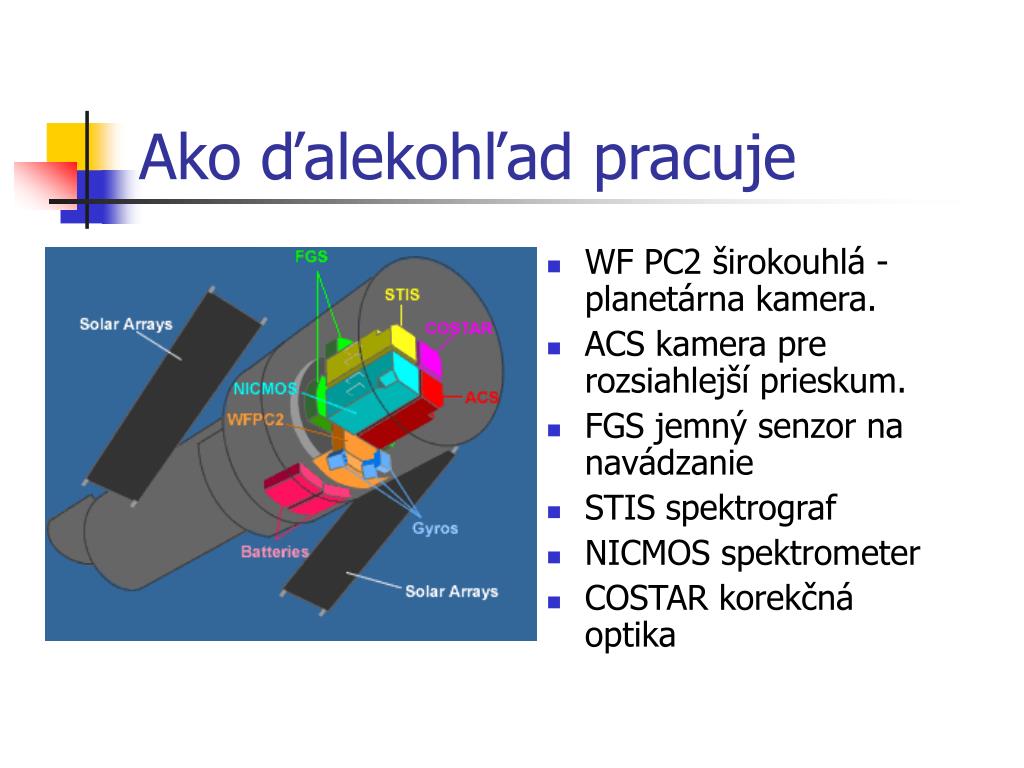

Ako ďalekohľad pracuje
  • WF PC2 širokouhlá - planetárna kamera.
  • ACS kamera pre rozsiahlejší prieskum.
  • FGS jemný senzor na navádzanie
  • STISspektrograf
  • NICMOS spektrometer
  • COSTAR korekčná optika
kamera wfpc2

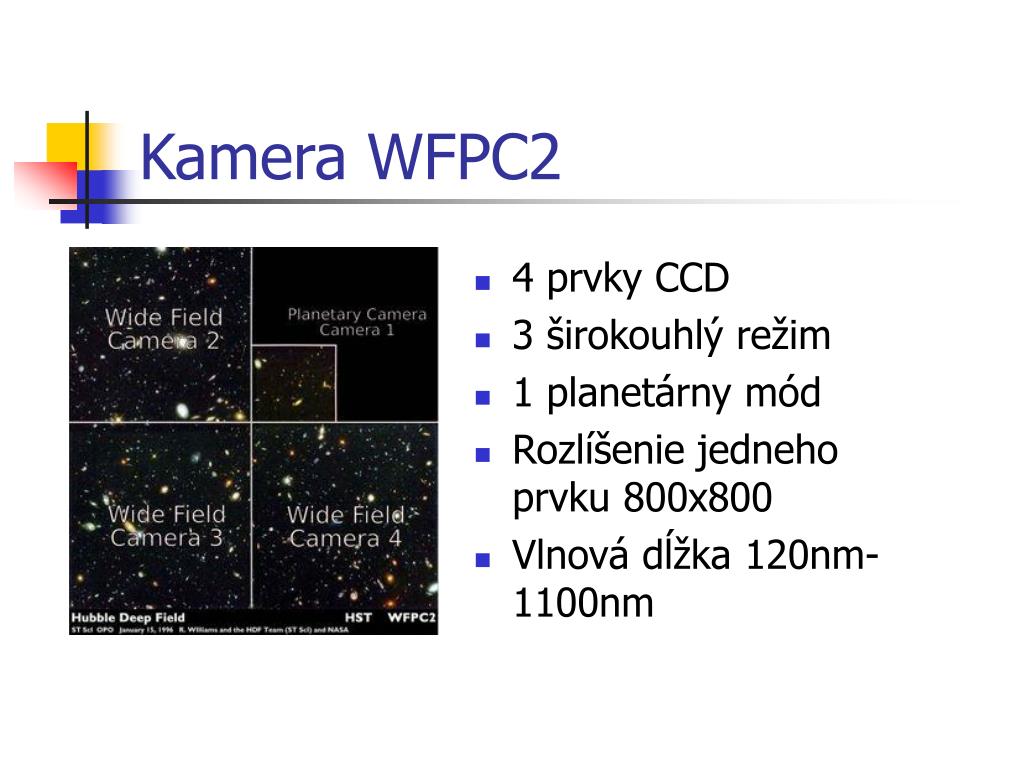

Kamera WFPC2
  • 4 prvky CCD
  • 3 širokouhlý režim
  • 1 planetárny mód
  • Rozlíšenie jedneho prvku 800x800
  • Vlnová dĺžka 120nm-1100nm
ako sa z skavaj farebn sn mky
Ako sa získavajú farebné snímky

Snímky Marsu cez R, G, B filtre

Bežný digitálny fotoaparát

saturn cez wfpc kameru
Saturn cez WFPC kameru
  • Saturn vyhotovený WFPC kamerou pomocou ultrafialového filtra
  • Saturn vyhotovený WFPC kamerou pomocou RGB filtrov
sf rick aber cia

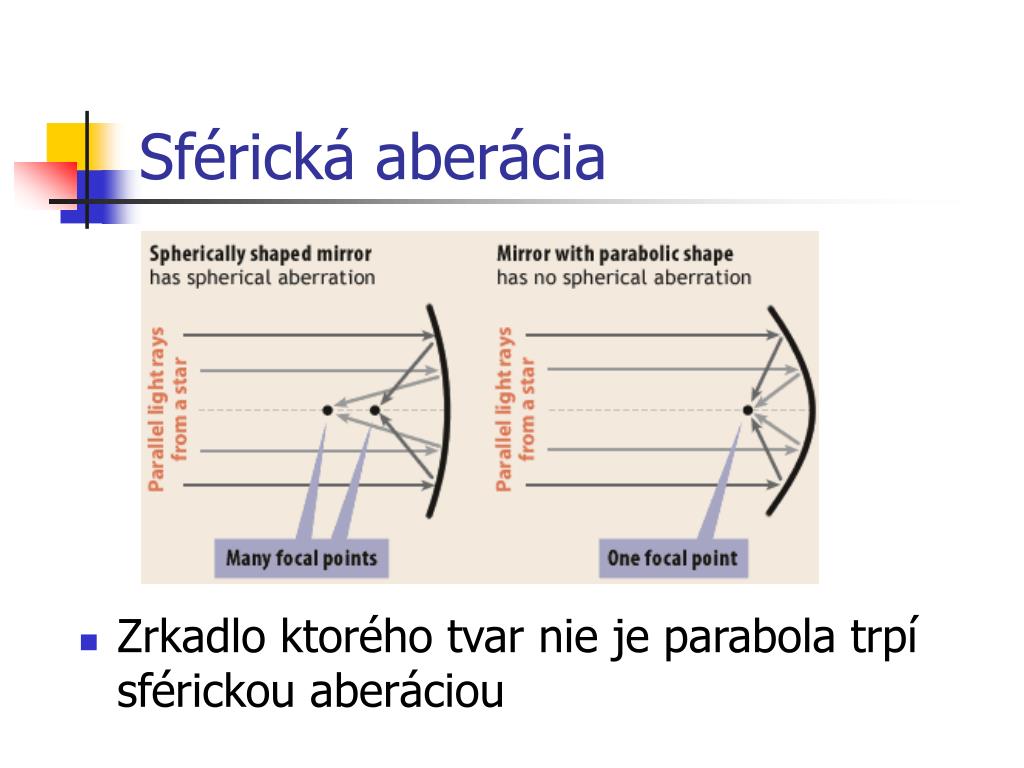

Sférická aberácia
  • Zrkadlo ktorého tvar nie je parabola trpí sférickou aberáciou
odstr nenie sf rickej aber cie
Odstránenie sférickej aberácie

Boli dve možnosti:

  • Zachytenie ďalekohľadu raketoplánom následne dobrúsenie na Zemi
  • Alebo oprava na obežnej dráhe zavedením korekčnej optiky COSTAR
kore n optika costar
Korečná optika COSTAR

Snímok galaxie M100 WFPC kamerou po oprave

Snímok galaxie M100 WFPC kamerou pre opravou

foc kamera pre slab objekty

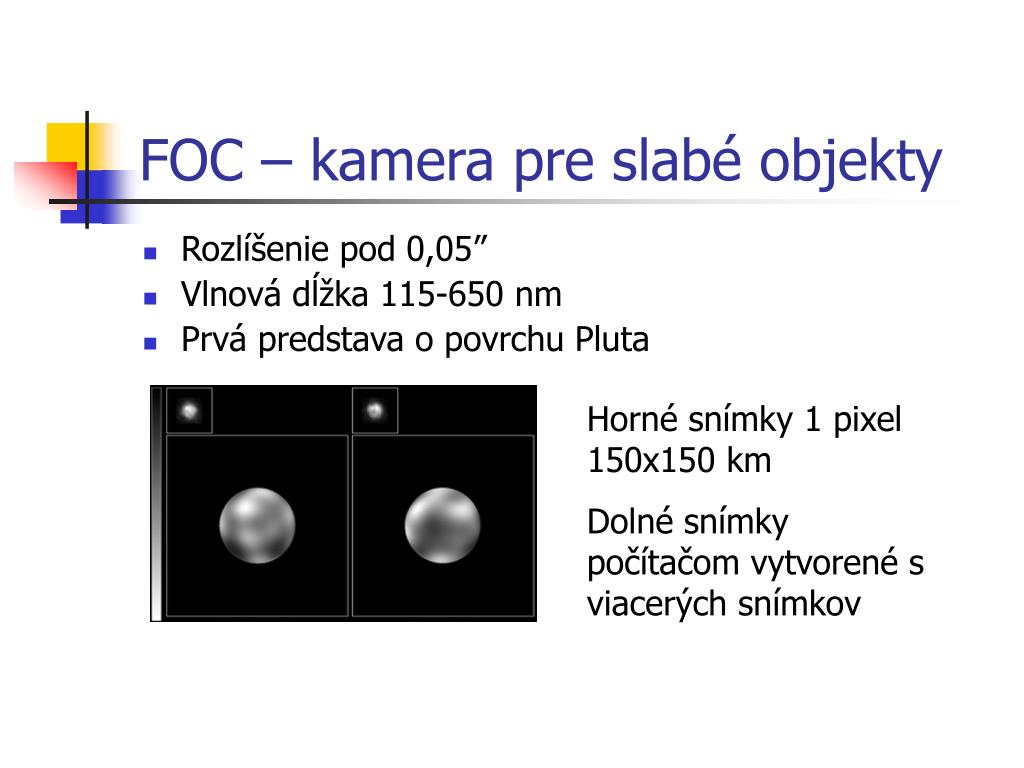

FOC – kamera pre slabé objekty
  • Rozlíšenie pod 0,05”
  • Vlnová dĺžka 115-650 nm
  • Prvá predstava o povrchu Pluta

Horné snímky 1 pixel 150x150 km

Dolné snímky počítačom vytvorené s viacerých snímkov

nicmos spektrometer

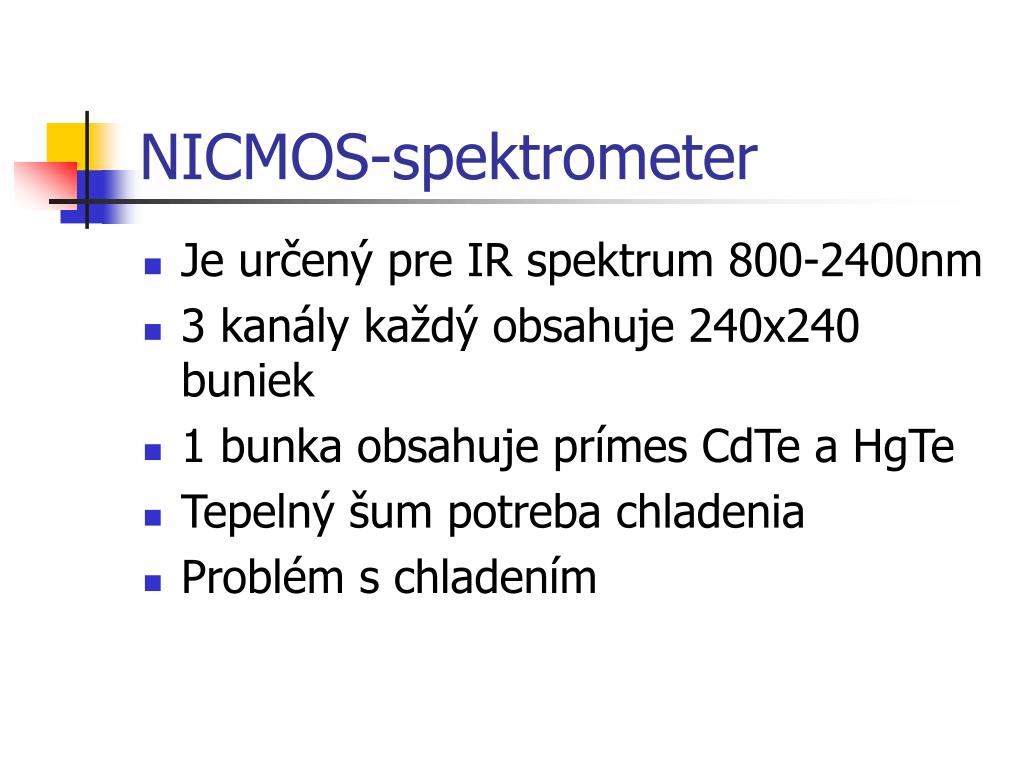

NICMOS-spektrometer
  • Je určený pre IR spektrum 800-2400nm
  • 3 kanály každý obsahuje 240x240 buniek
  • 1 bunka obsahuje prímes CdTe a HgTe
  • Tepelný šum potreba chladenia
  • Problém s chladením
nicmos spektrometer1
NICMOS-spektrometer

Snímok Saturnu pomocou NICMOS spektrometra

acs kamera

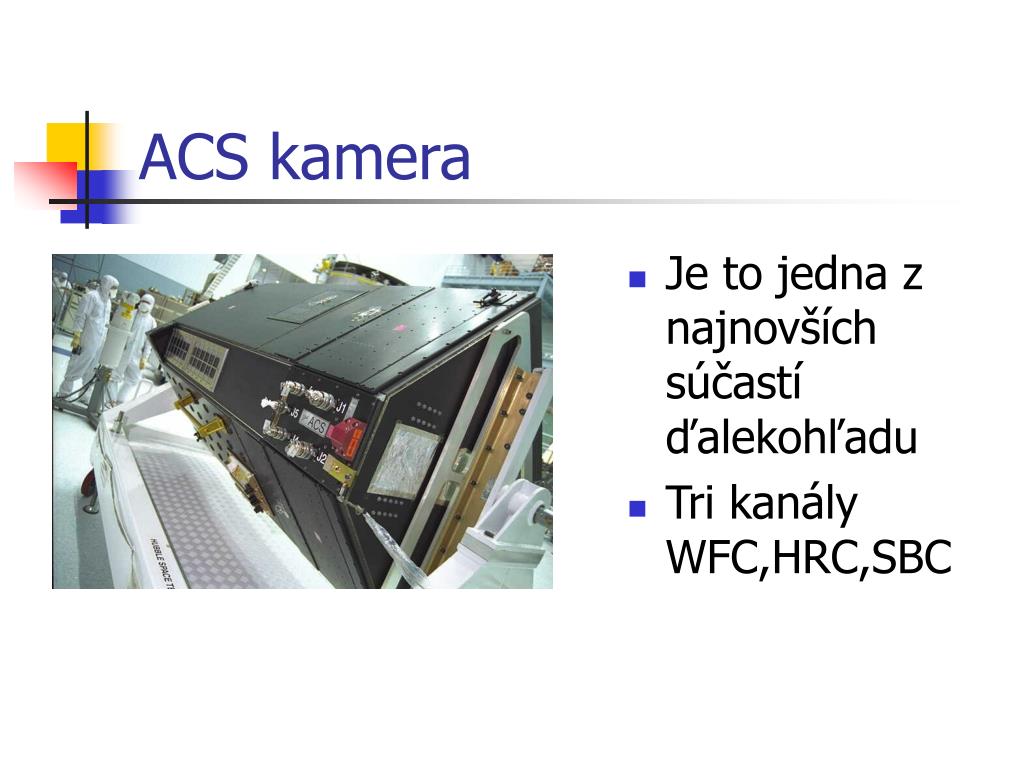

ACS kamera
  • Je to jedna z najnovších súčastí ďalekohľadu
  • Tri kanály WFC,HRC,SBC
acs kamera1

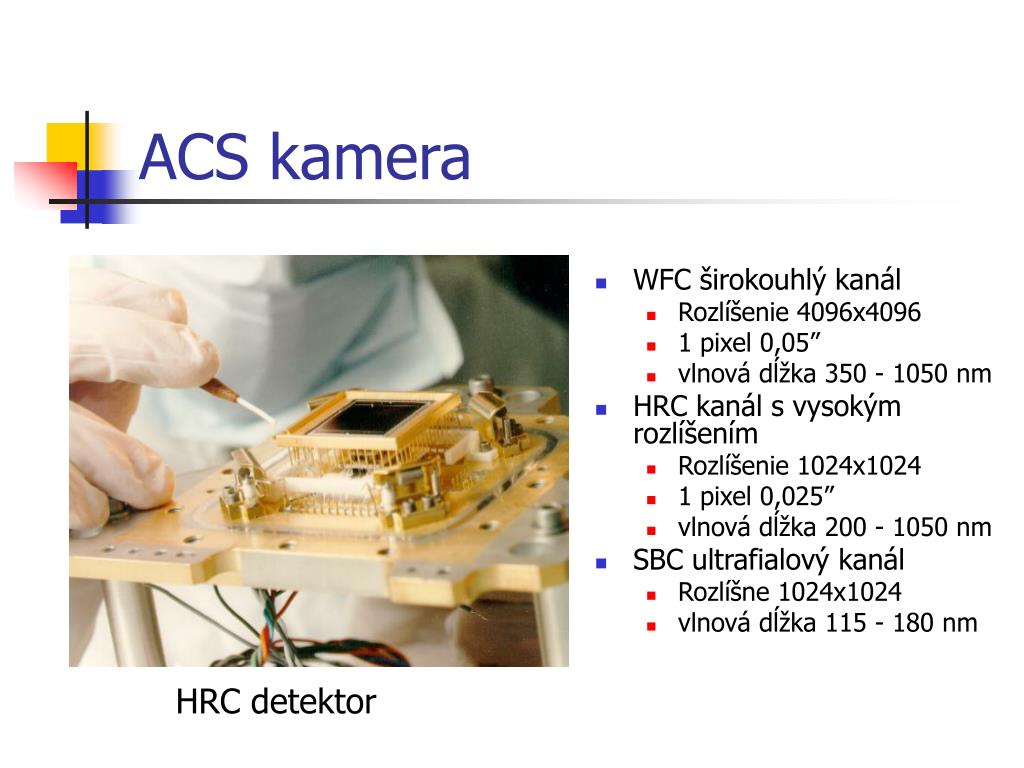

ACS kamera
  • WFC širokouhlý kanál
    • Rozlíšenie 4096x4096
    • 1 pixel 0,05”
    • vlnová dĺžka 350 - 1050 nm
  • HRC kanál s vysokým rozlíšením
    • Rozlíšenie 1024x1024
    • 1 pixel 0,025”
    • vlnová dĺžka 200 - 1050 nm
  • SBC ultrafialový kanál
    • Rozlíšne 1024x1024
    • vlnová dĺžka 115 - 180 nm

HRC detektor

priepusnos filtrov v z vislosti od vlnovej d ky

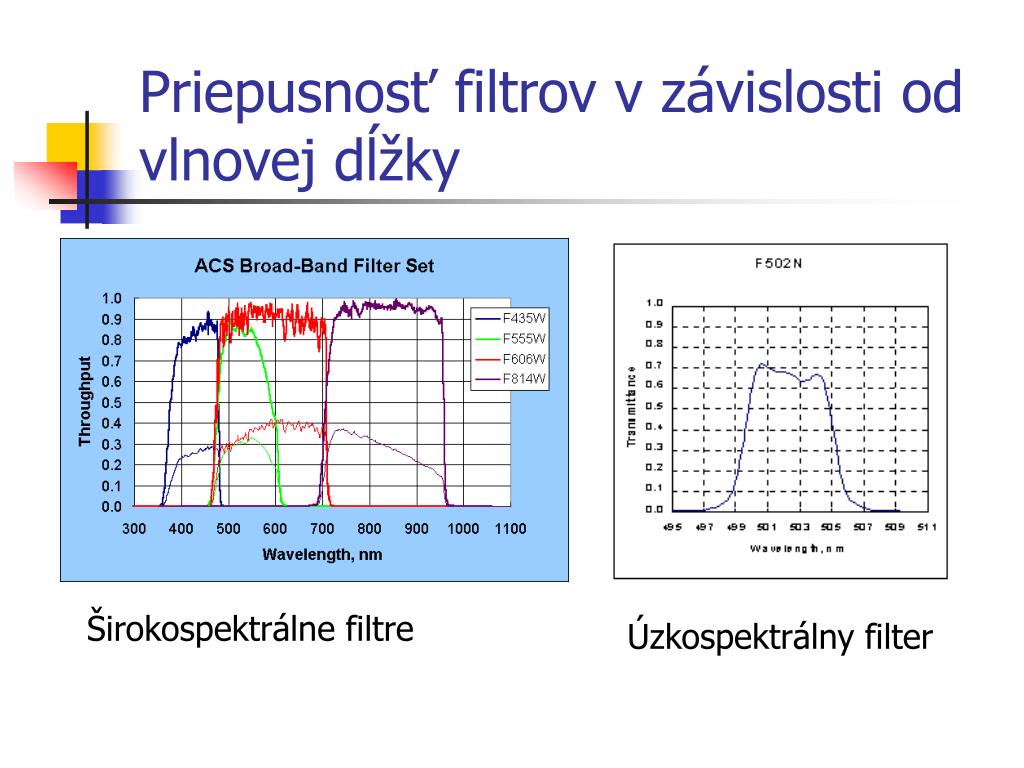

Priepusnosť filtrov v závislosti od vlnovej dĺžky

Širokospektrálne filtre

Úzkospektrálny filter

nasledovn k hst

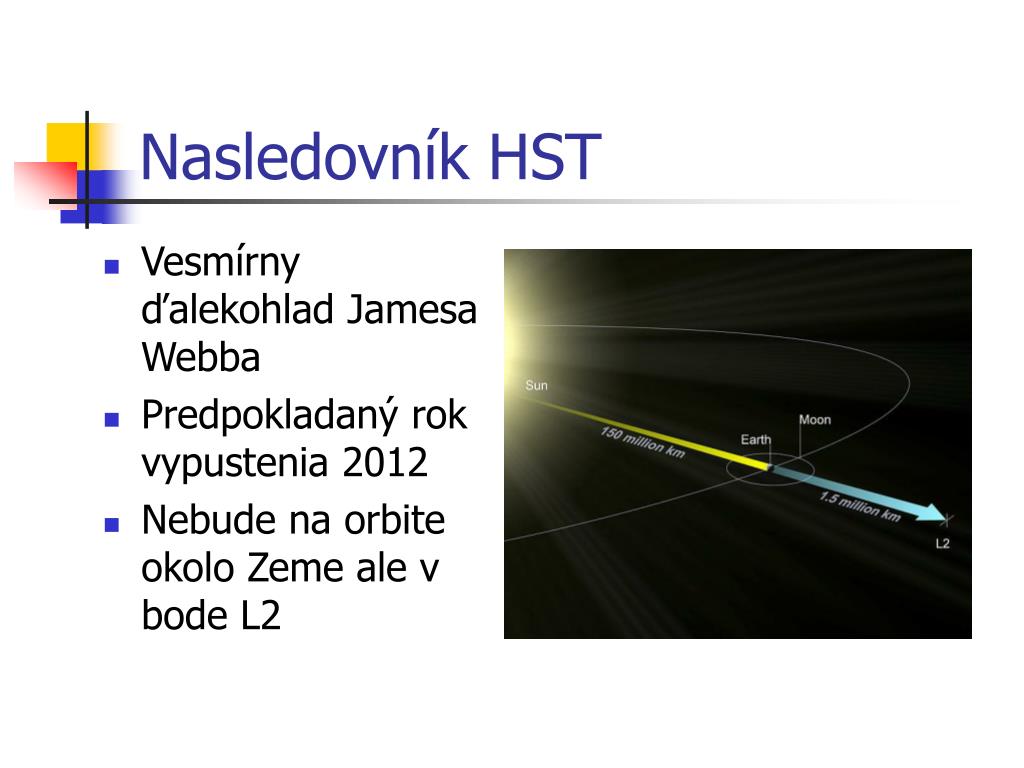

Nasledovník HST
  • Vesmírny ďalekohlad Jamesa Webba
  • Predpokladaný rok vypustenia 2012
  • Nebude na orbite okolo Zeme ale v bode L2
alekoh ad jamesa webba
Ďalekohľad Jamesa Webba
  • 18 šesťuholníkových segmentov
  • Celková zberná plocha 25 m2
  • Ohnisková vzdialenosť 131,4 m
  • Rozsah 600-2800nm
