사 용 설 명 서

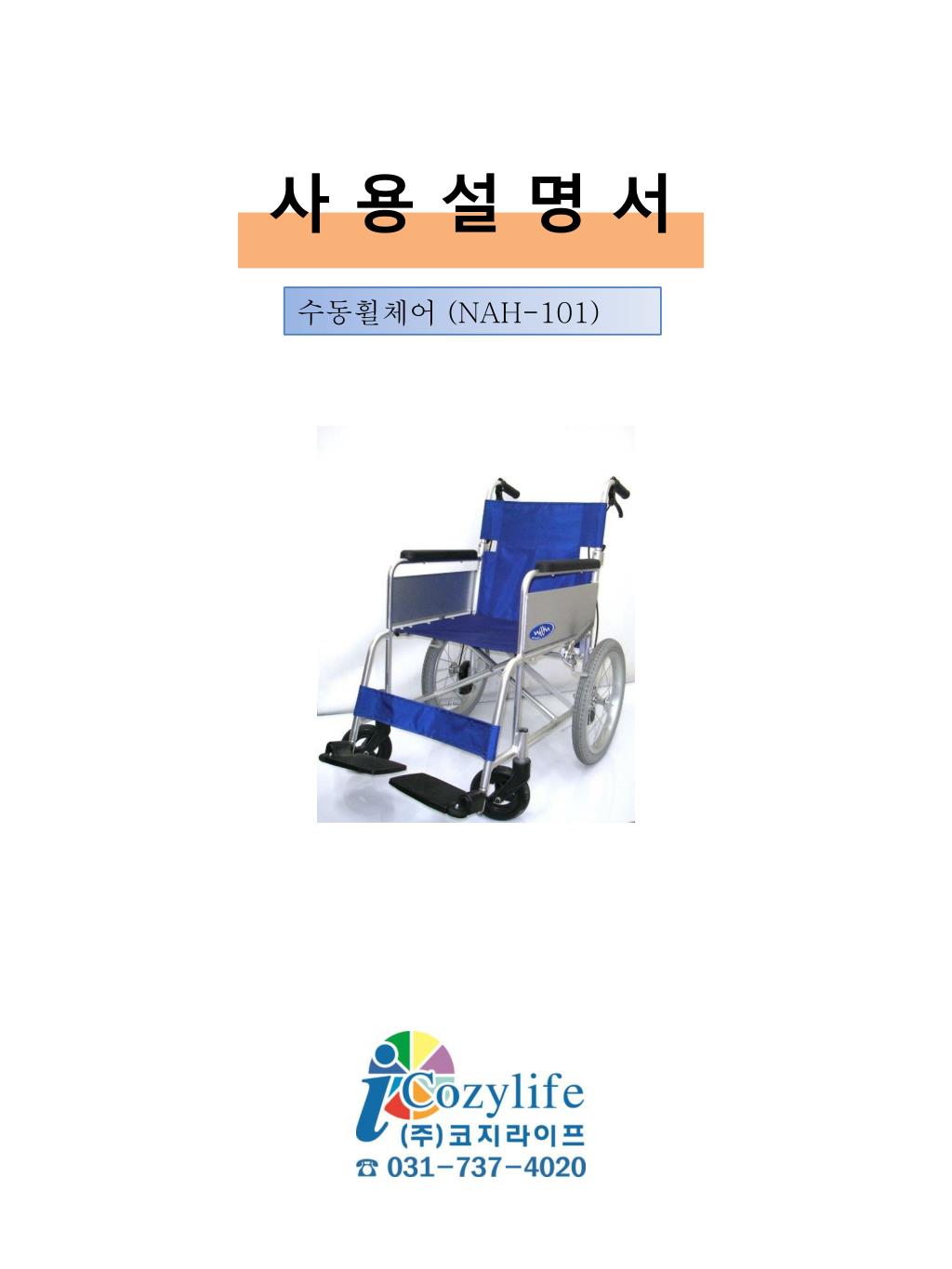

1. 사 용 설 명 서 수동휠체어 (NAH-101)

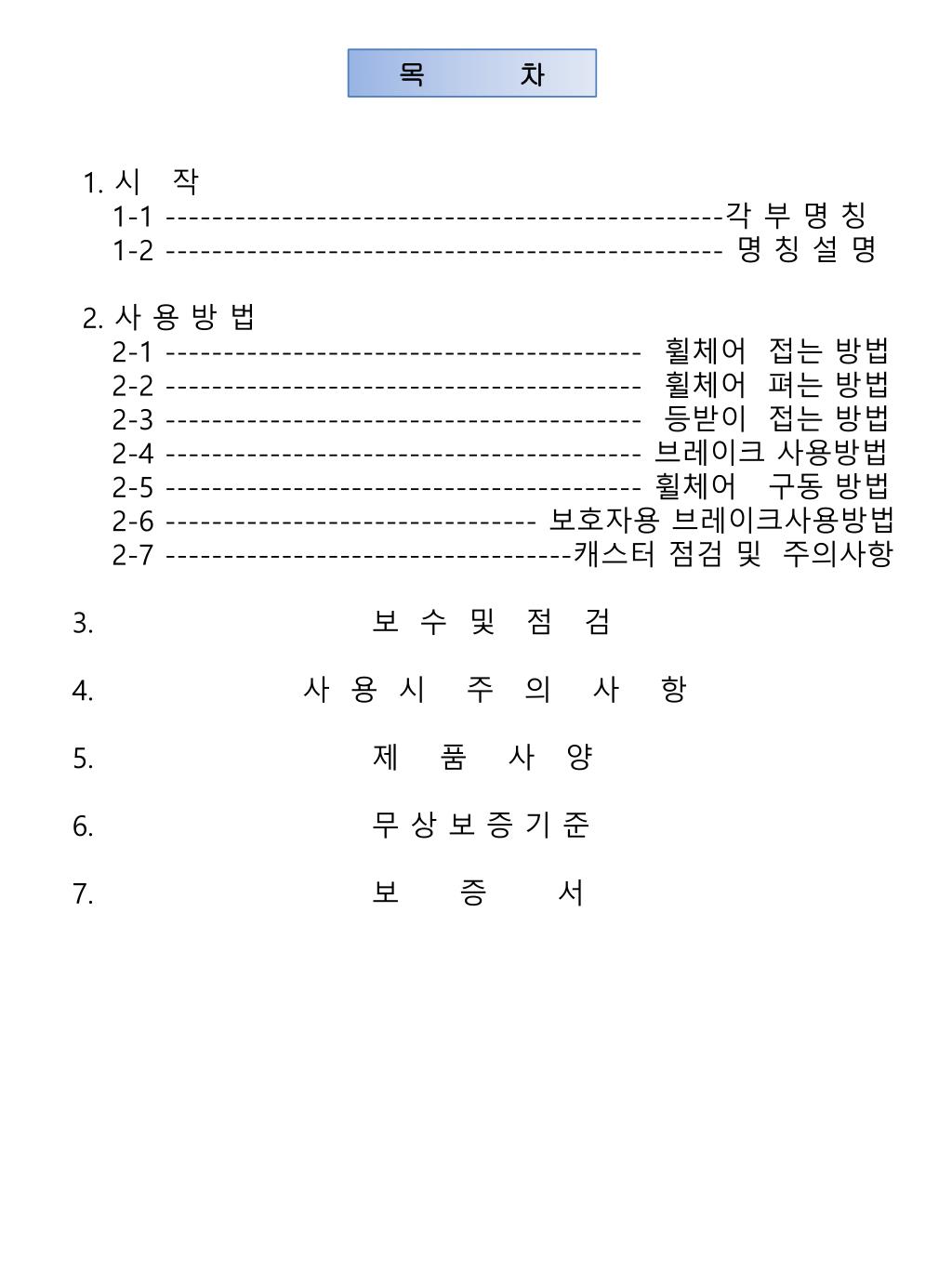

2. 목 차 1. 시 작 1-1 ------------------------------------------------각 부 명 칭 1-2 ------------------------------------------------ 명 칭 설 명 2. 사 용 방 법 2-1 ----------------------------------------- 휠체어 접는 방법 2-2 ----------------------------------------- 휠체어 펴는 방법 2-3 ----------------------------------------- 등받이 접는 방법 2-4 ----------------------------------------- 브레이크 사용방법 2-5 ----------------------------------------- 휠체어 구동 방법 2-6 -------------------------------- 보호자용 브레이크사용방법 2-7 -----------------------------------캐스터 점검 및 주의사항 3. 보 수 및 점 검 4. 사 용 시 주 의 사 항 5. 제 품 사 양 6. 무 상 보 증 기 준 7. 보 증 서

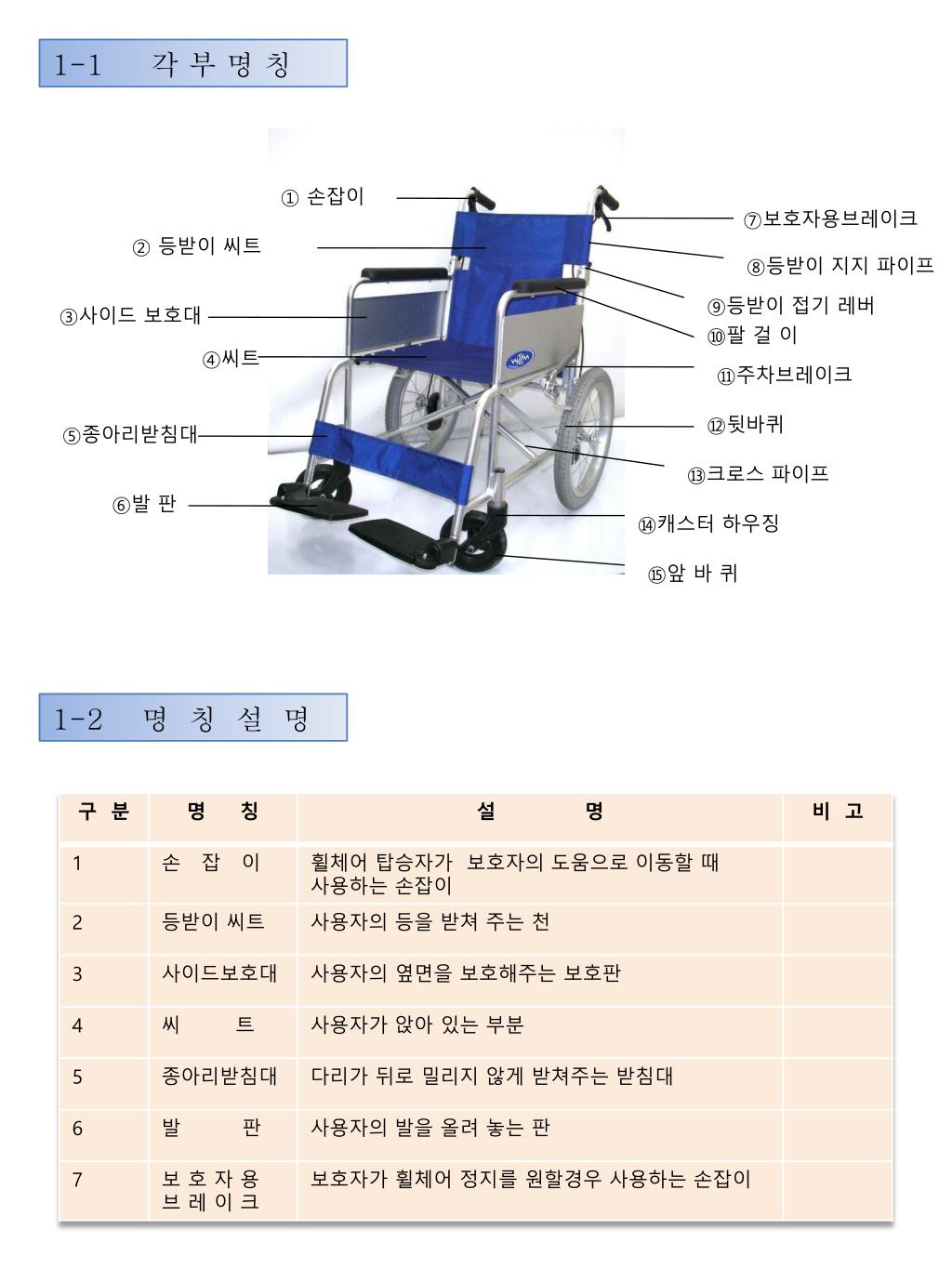

3. 1-1 각 부 명 칭 ① 손잡이 ⑦보호자용브레이크 ② 등받이 씨트 ⑧등받이 지지 파이프 ⑨등받이 접기 레버 ③사이드 보호대 ⑩팔 걸 이 ④씨트 ⑪주차브레이크 ⑫뒷바퀴 ⑤종아리받침대 ⑬크로스 파이프 ⑥발 판 ⑭캐스터 하우징 ⑮앞 바 퀴 1-2 명 칭 설 명

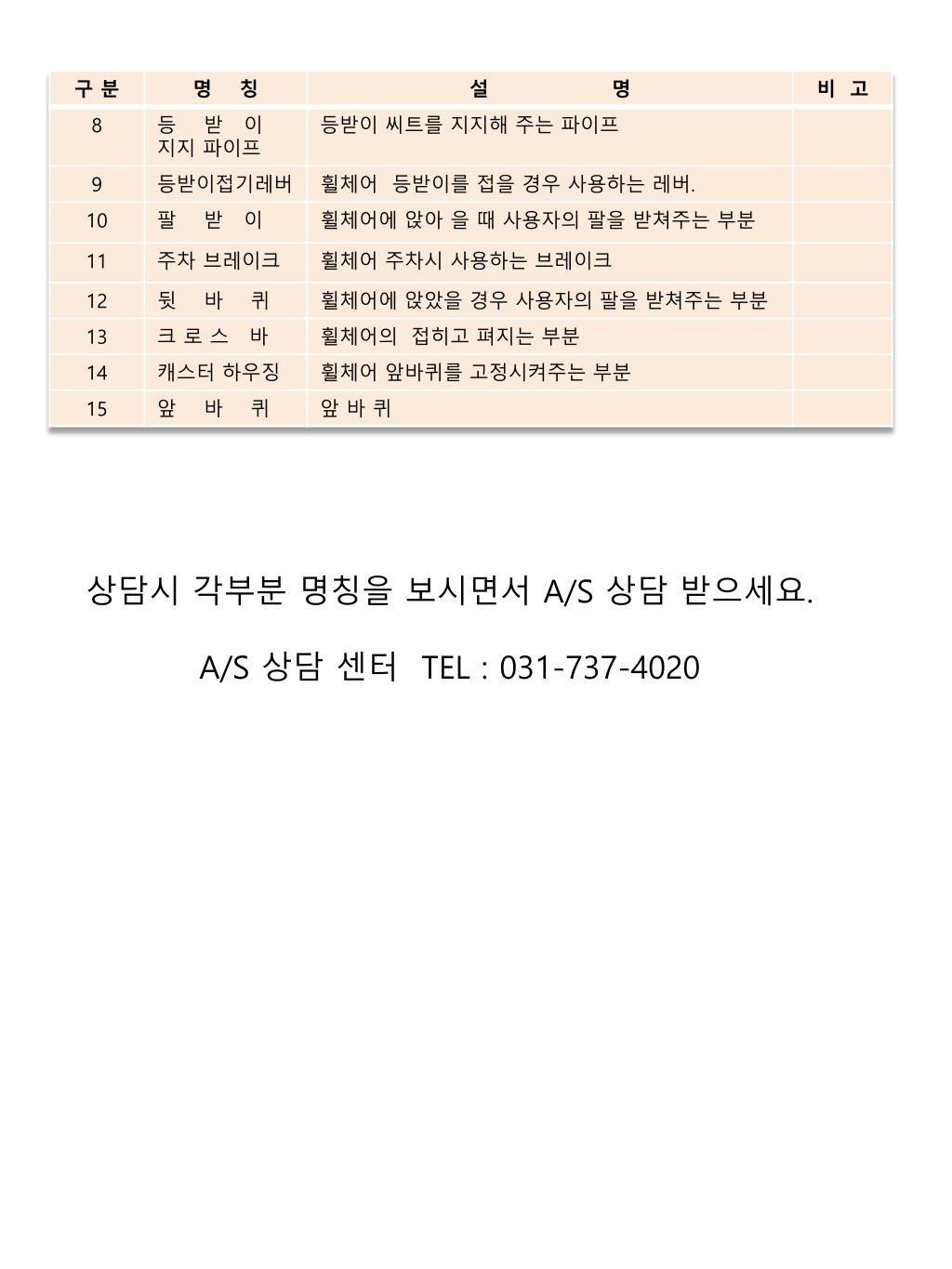

4. 상담시각부분 명칭을 보시면서 A/S 상담 받으세요. A/S 상담 센터 TEL : 031-737-4020

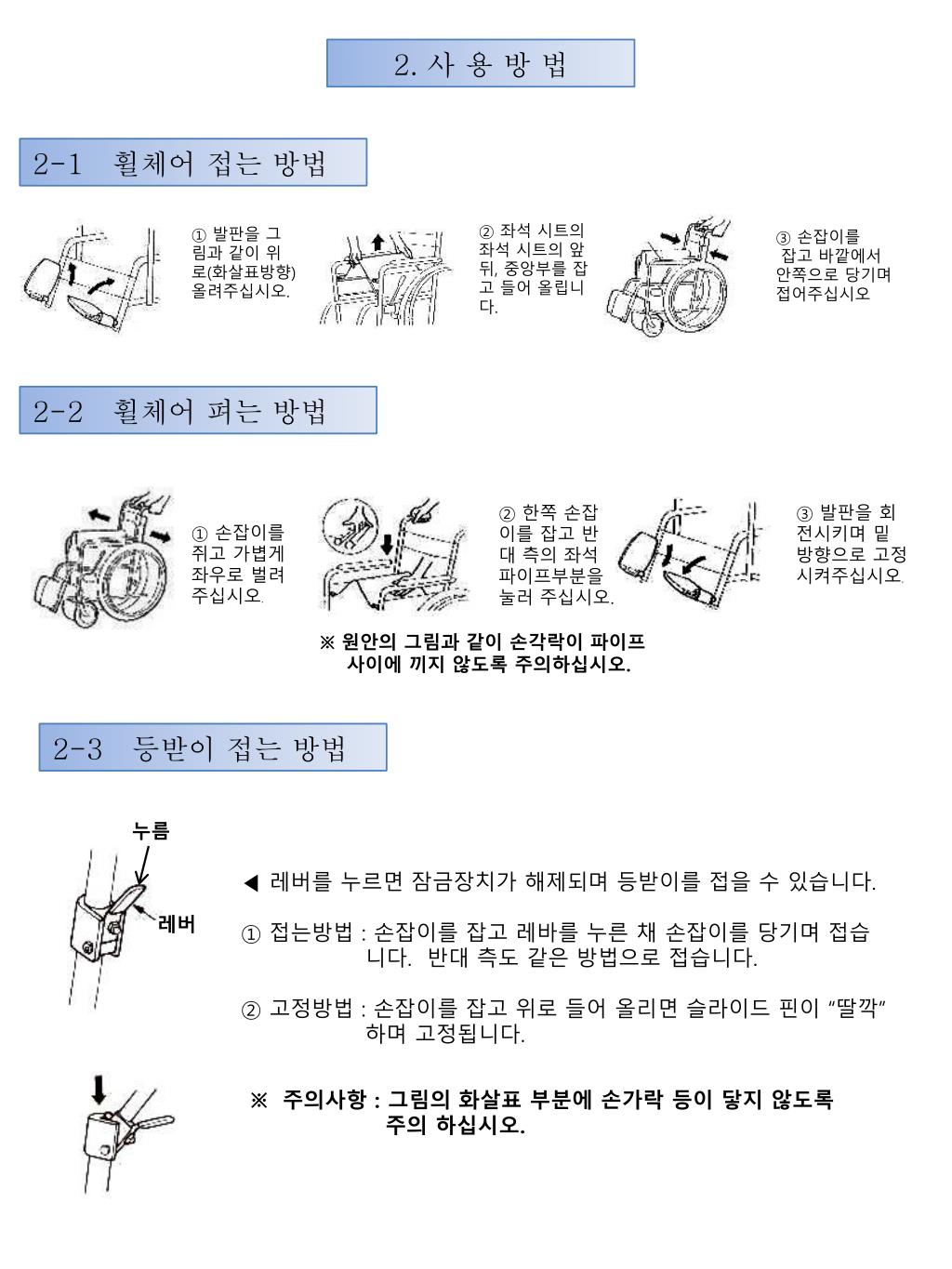

5. 2. 사 용 방 법 2-1 휠체어 접는 방법 ② 좌석 시트의 좌석 시트의 앞뒤, 중앙부를 잡고 들어 올립니다. ① 발판을 그림과 같이 위로(화살표방향) 올려주십시오. ③ 손잡이를 잡고 바깥에서 안쪽으로 당기며 접어주십시오 2-2 휠체어 펴는 방법 ③ 발판을 회전시키며 밑 방향으로 고정시켜주십시오. ② 한쪽 손잡이를 잡고 반대 측의 좌석 파이프부분을 눌러 주십시오. ① 손잡이를 쥐고 가볍게 좌우로 벌려 주십시오. ※ 원안의 그림과 같이 손각락이 파이프 사이에 끼지 않도록 주의하십시오. 2-3 등받이 접는 방법 누름 ◀ 레버를 누르면 잠금장치가 해제되며 등받이를 접을 수 있습니다. ① 접는방법: 손잡이를 잡고 레바를누른 채 손잡이를 당기며 접습니다. 반대 측도 같은 방법으로 접습니다. ② 고정방법 : 손잡이를 잡고 위로 들어 올리면 슬라이드 핀이 “딸깍”하며 고정됩니다. 레버 ※ 주의사항 : 그림의 화살표 부분에 손가락 등이 닿지 않도록 주의 하십시오.

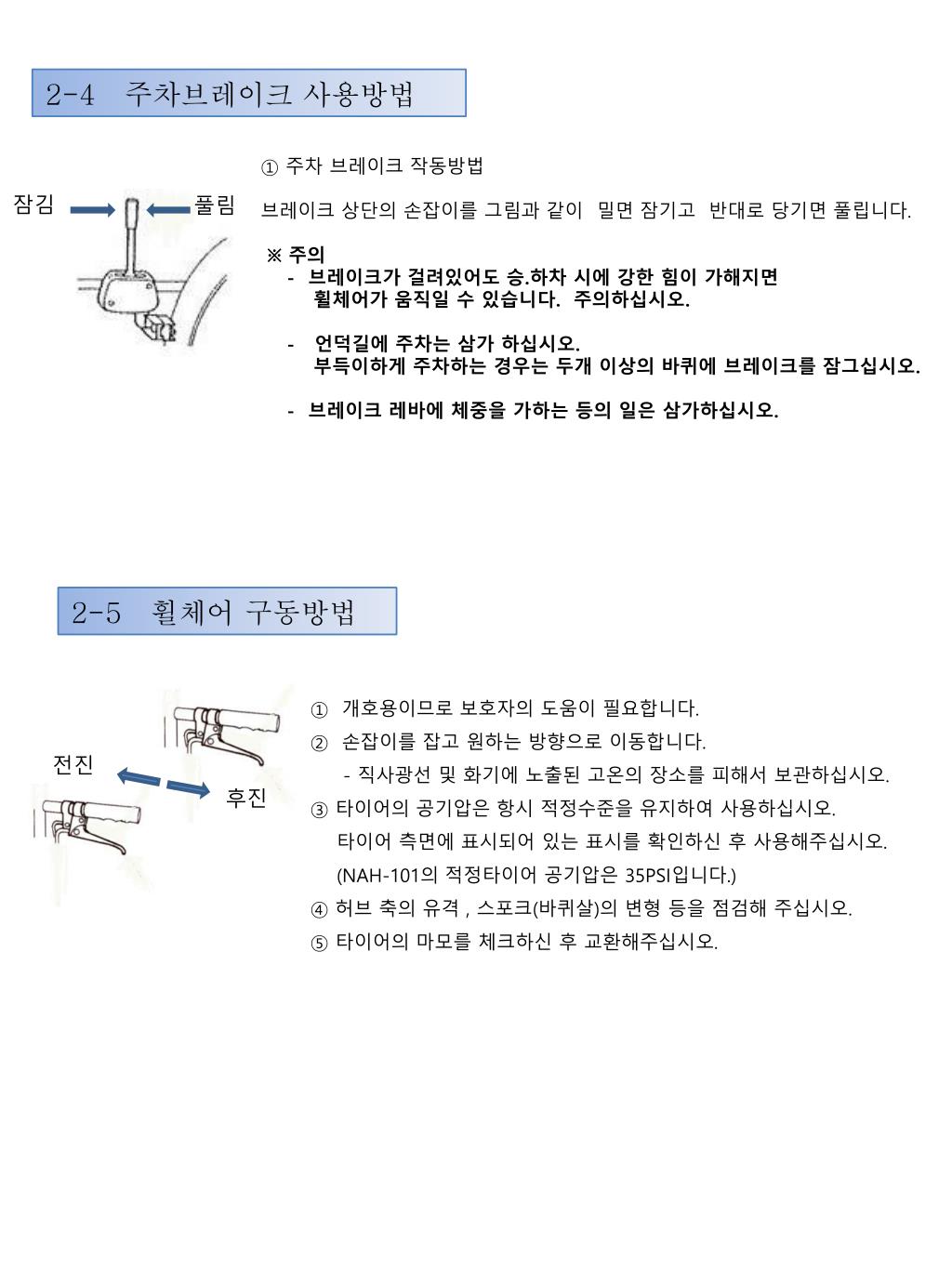

6. 2-4 주차브레이크 사용방법 ① 주차 브레이크 작동방법 브레이크 상단의 손잡이를 그림과 같이 밀면 잠기고 반대로 당기면 풀립니다. ※ 주의 - 브레이크가 걸려있어도 승.하차 시에 강한 힘이 가해지면 휠체어가 움직일 수 있습니다. 주의하십시오. - 언덕길에 주차는 삼가 하십시오. 부득이하게 주차하는 경우는 두개 이상의 바퀴에 브레이크를 잠그십시오. - 브레이크 레바에 체중을 가하는 등의 일은 삼가하십시오. 잠김 풀림 2-5 휠체어 구동방법 ① 개호용이므로 보호자의 도움이 필요합니다. ② 손잡이를 잡고 원하는 방향으로 이동합니다. - 직사광선 및 화기에 노출된 고온의 장소를 피해서 보관하십시오. ③ 타이어의 공기압은 항시 적정수준을 유지하여 사용하십시오. 타이어 측면에 표시되어 있는 표시를 확인하신 후 사용해주십시오. (NAH-101의 적정타이어 공기압은 35PSI입니다.) ④ 허브 축의 유격 , 스포크(바퀴살)의 변형 등을 점검해 주십시오. ⑤ 타이어의 마모를 체크하신 후 교환해주십시오. 전진 후진

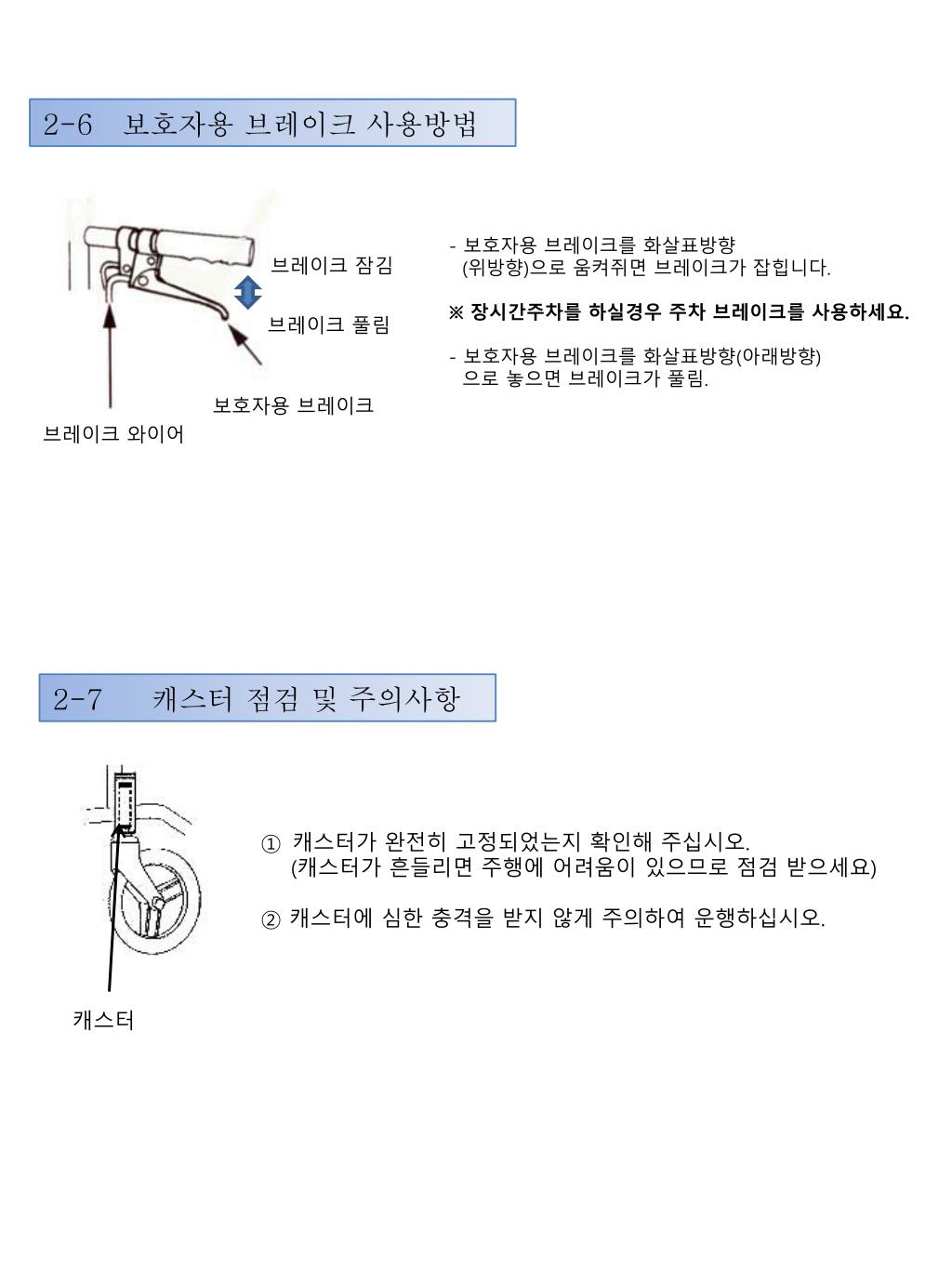

7. 2-6 보호자용 브레이크 사용방법 - 보호자용 브레이크를 화살표방향 (위방향)으로 움켜쥐면 브레이크가 잡힙니다. ※ 장시간주차를 하실경우 주차 브레이크를 사용하세요. - 보호자용 브레이크를 화살표방향(아래방향) 으로 놓으면 브레이크가 풀림. 브레이크 잠김 브레이크 풀림 보호자용브레이크 브레이크 와이어 2-7 캐스터 점검및 주의사항 캐스터가 완전히 고정되었는지 확인해 주십시오. (캐스터가 흔들리면 주행에 어려움이 있으므로 점검 받으세요) ② 캐스터에 심한 충격을 받지 않게 주의하여 운행하십시오. 캐스터

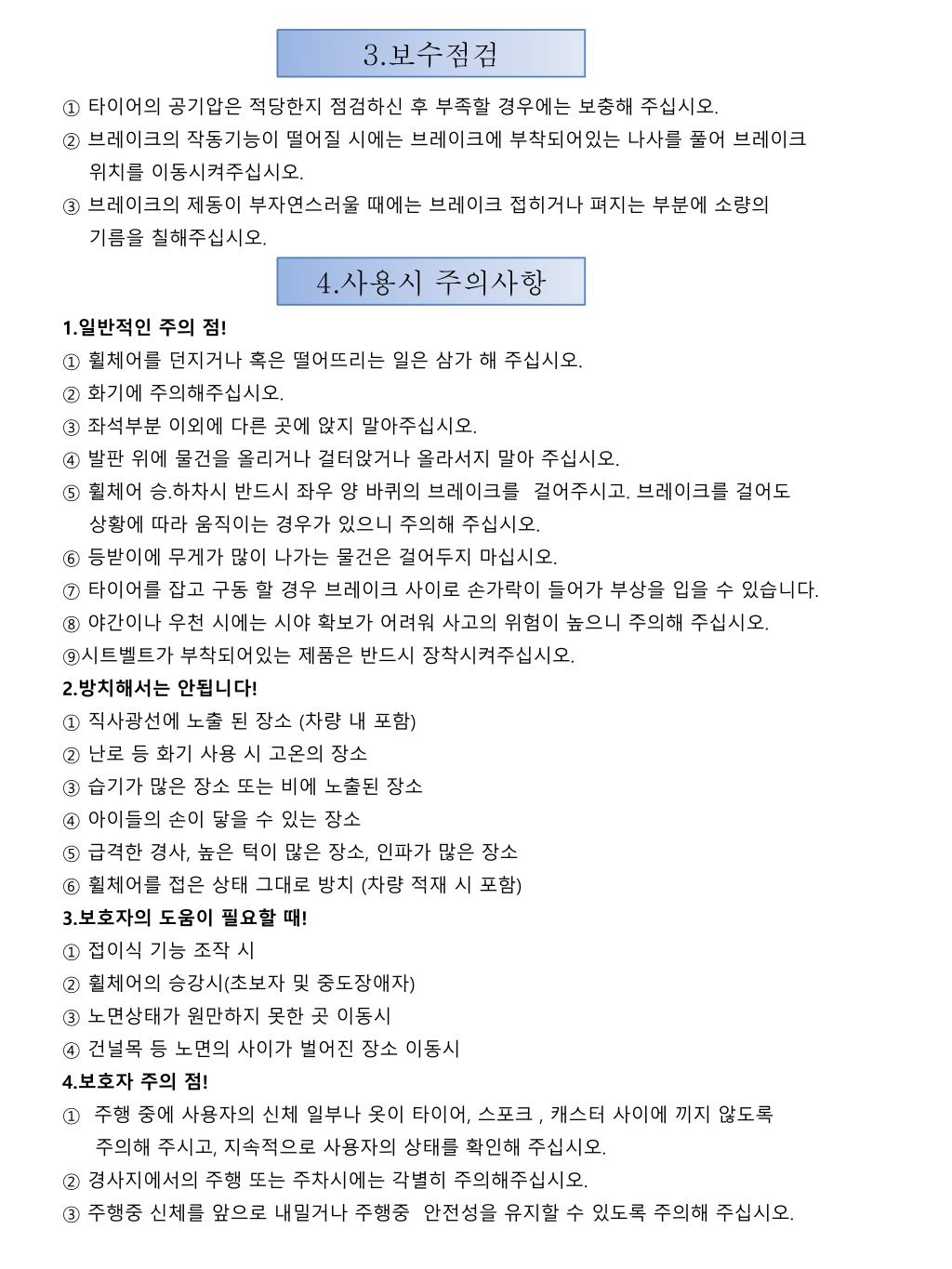

8. 3.보수점검 ① 타이어의 공기압은 적당한지 점검하신 후 부족할 경우에는 보충해 주십시오. ② 브레이크의 작동기능이 떨어질 시에는 브레이크에 부착되어있는 나사를 풀어 브레이크 위치를 이동시켜주십시오. ③ 브레이크의 제동이 부자연스러울 때에는 브레이크 접히거나 펴지는 부분에 소량의 기름을 칠해주십시오. 4.사용시 주의사항 1.일반적인 주의 점! ① 휠체어를 던지거나 혹은 떨어뜨리는 일은 삼가 해 주십시오. ② 화기에 주의해주십시오. ③ 좌석부분 이외에 다른 곳에 앉지 말아주십시오. ④ 발판 위에 물건을 올리거나 걸터앉거나 올라서지 말아 주십시오. ⑤ 휠체어 승.하차시 반드시 좌우 양 바퀴의 브레이크를 걸어주시고. 브레이크를 걸어도 상황에 따라 움직이는 경우가 있으니 주의해 주십시오. ⑥ 등받이에 무게가 많이 나가는 물건은 걸어두지 마십시오. ⑦ 타이어를 잡고 구동 할 경우 브레이크 사이로 손가락이 들어가 부상을 입을 수 있습니다. ⑧ 야간이나 우천 시에는 시야 확보가 어려워 사고의 위험이 높으니 주의해 주십시오. ⑨시트벨트가 부착되어있는 제품은 반드시 장착시켜주십시오. 2.방치해서는 안됩니다! ① 직사광선에 노출 된 장소 (차량 내 포함) ② 난로 등 화기 사용 시 고온의 장소 ③ 습기가 많은 장소 또는 비에 노출된 장소 ④ 아이들의 손이 닿을 수 있는 장소 ⑤ 급격한 경사, 높은 턱이 많은 장소, 인파가 많은 장소 ⑥ 휠체어를 접은 상태 그대로 방치 (차량 적재 시 포함) 3.보호자의 도움이 필요할 때! ① 접이식 기능 조작 시 ② 휠체어의 승강시(초보자 및 중도장애자) ③ 노면상태가 원만하지 못한 곳 이동시 ④ 건널목 등 노면의 사이가 벌어진 장소 이동시 4.보호자 주의 점! ① 주행 중에 사용자의 신체 일부나 옷이 타이어,스포크, 캐스터 사이에 끼지 않도록 주의해 주시고, 지속적으로 사용자의 상태를 확인해 주십시오. ② 경사지에서의 주행 또는 주차시에는각별히 주의해주십시오. ③ 주행중신체를 앞으로 내밀거나 주행중안전성을 유지할 수 있도록 주의해 주십시오.

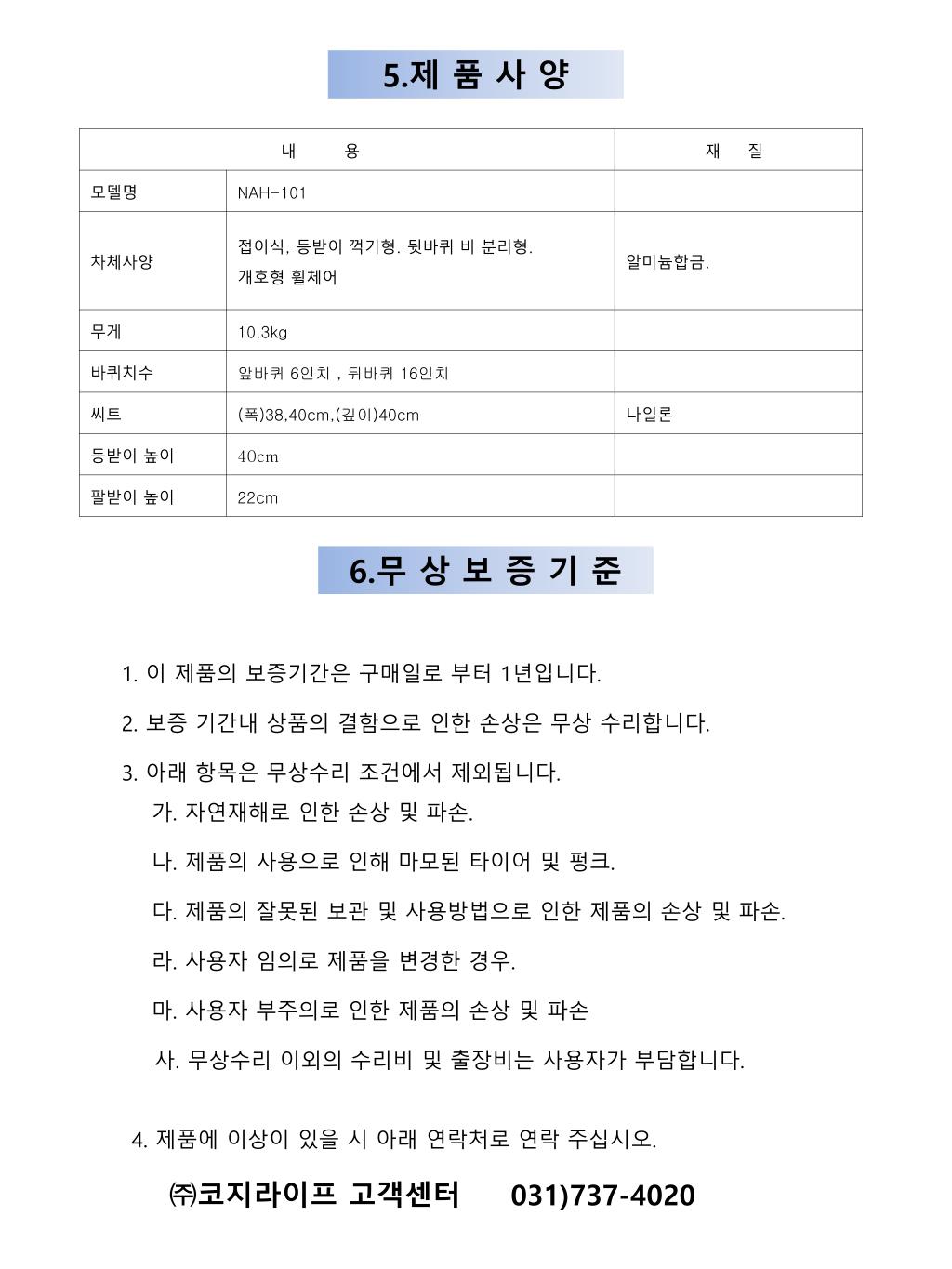

9. 1. 이 제품의 보증기간은 구매일로 부터 1년입니다. 2. 보증 기간내 상품의 결함으로 인한 손상은 무상 수리합니다. 3. 아래 항목은 무상수리 조건에서 제외됩니다. 가. 자연재해로 인한 손상 및 파손. 나. 제품의 사용으로 인해 마모된 타이어 및 펑크. 다. 제품의 잘못된 보관 및 사용방법으로 인한 제품의 손상 및 파손. 라. 사용자 임의로 제품을 변경한 경우. 마. 사용자 부주의로 인한 제품의 손상 및 파손 사. 무상수리 이외의 수리비 및 출장비는 사용자가 부담합니다. 4. 제품에 이상이 있을 시 아래 연락처로 연락 주십시오. ㈜코지라이프 고객센터 031)737-4020

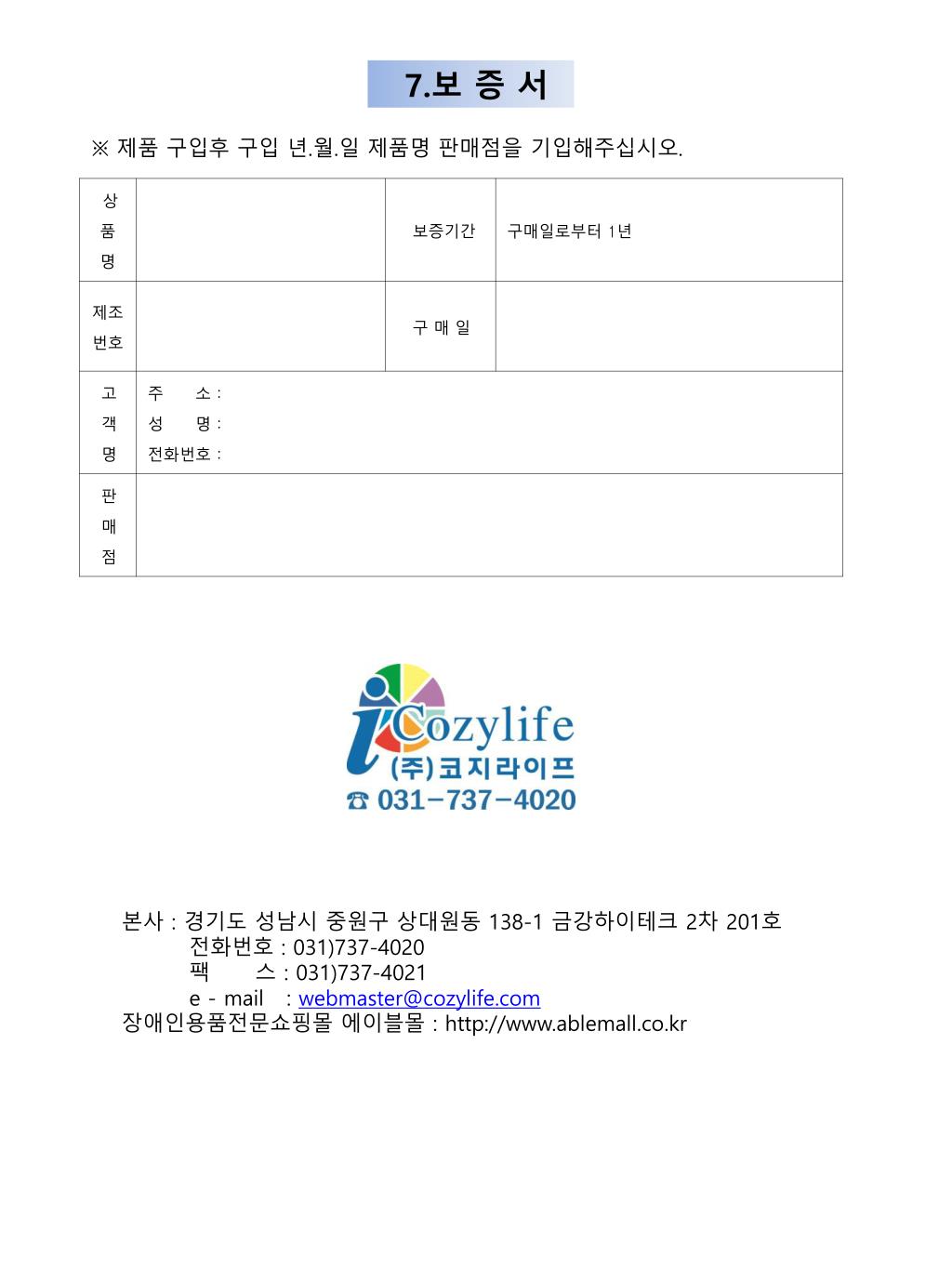

10. ※ 제품 구입후구입 년.월.일 제품명 판매점을 기입해주십시오. 본사 : 경기도 성남시 중원구 상대원동 138-1 금강하이테크 2차 201호 전화번호 : 031)737-4020 팩 스: 031)737-4021 e - mail : webmaster@cozylife.com 장애인용품전문쇼핑몰 에이블몰: http://www.ablemall.co.kr
